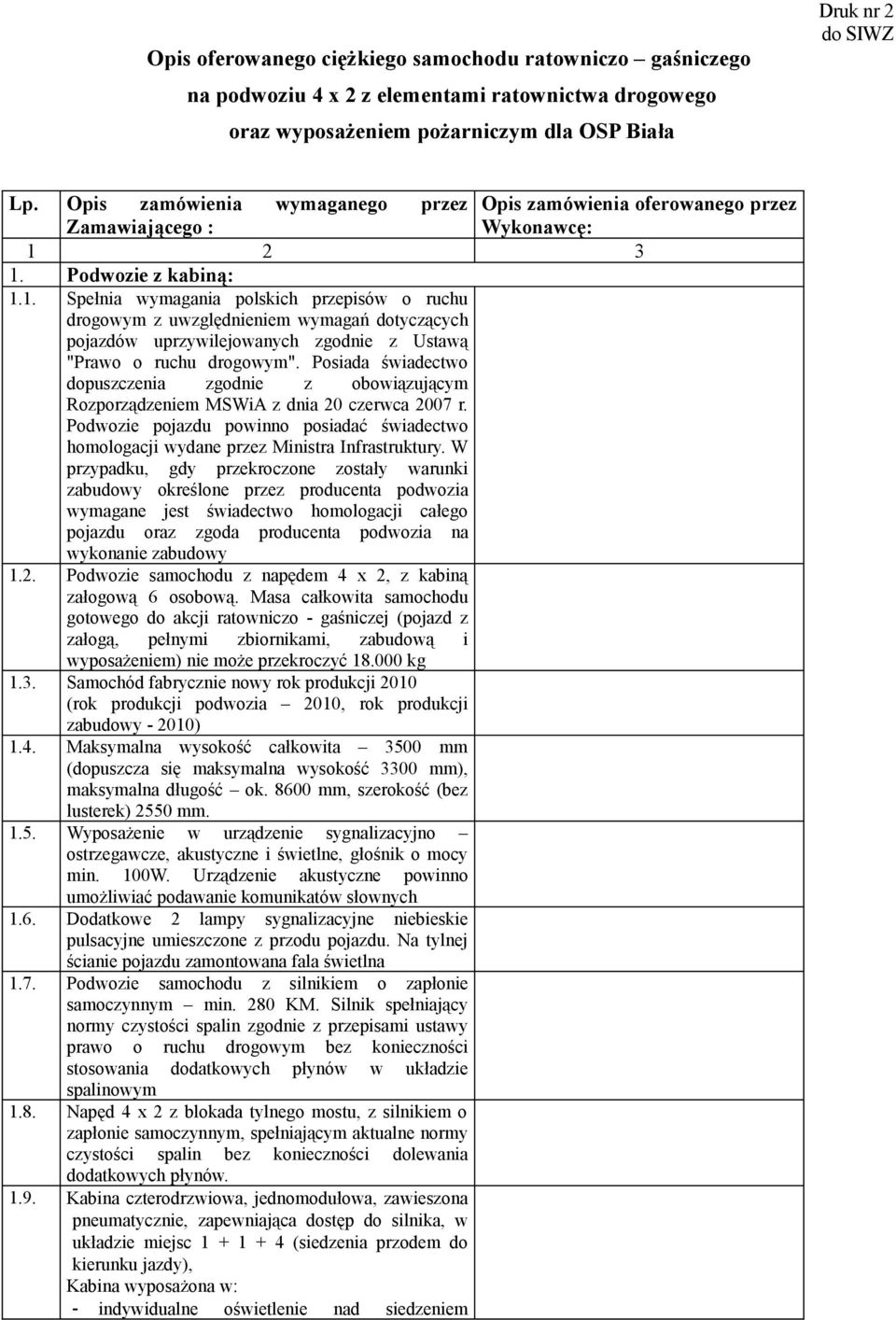

1 Opis oferowanego ciężkiego samochodu ratowniczo gaśniczego na podwoziu 4 x 2 z elementami ratownictwa drogowego oraz wyposażeniem pożarniczym dla OSP Biała Druk nr 2 do SIWZ Lp. Opis zamówienia wymaganego przez Opis zamówienia oferowanego przez Zamawiającego : Wykonawcę: Podwozie z kabiną: 1.1. Spełnia wymagania polskich przepisów o ruchu drogowym z uwzględnieniem wymagań dotyczących pojazdów uprzywilejowanych zgodnie z Ustawą "Prawo o ruchu drogowym". Posiada świadectwo dopuszczenia zgodnie z obowiązującym Rozporządzeniem MSWiA z dnia 20 czerwca 2007 r. Podwozie pojazdu powinno posiadać świadectwo homologacji wydane przez Ministra Infrastruktury. W przypadku, gdy przekroczone zostały warunki zabudowy określone przez producenta podwozia wymagane jest świadectwo homologacji całego pojazdu oraz zgoda producenta podwozia na wykonanie zabudowy 1.2. Podwozie samochodu z napędem 4 x 2, z kabiną załogową 6 osobową. Masa całkowita samochodu gotowego do akcji ratowniczo - gaśniczej (pojazd z załogą, pełnymi zbiornikami, zabudową i wyposażeniem) nie może przekroczyć kg 1.3. Samochód fabrycznie nowy rok produkcji 2010 (rok produkcji podwozia 2010, rok produkcji zabudowy ) 1.4. Maksymalna wysokość całkowita 3500 mm (dopuszcza się maksymalna wysokość 3300 mm), maksymalna długość ok mm, szerokość (bez lusterek) 2550 mm Wyposażenie w urządzenie sygnalizacyjno ostrzegawcze, akustyczne i świetlne, głośnik o mocy min. 100W. Urządzenie akustyczne powinno umożliwiać podawanie komunikatów słownych 1.6. Dodatkowe 2 lampy sygnalizacyjne niebieskie pulsacyjne umieszczone z przodu pojazdu. Na tylnej ścianie pojazdu zamontowana fala świetlna 1.7. Podwozie samochodu z silnikiem o zapłonie samoczynnym min. 280 KM. Silnik spełniający normy czystości spalin zgodnie z przepisami ustawy prawo o ruchu drogowym bez konieczności stosowania dodatkowych płynów w układzie spalinowym 1.8. Napęd 4 x 2 z blokada tylnego mostu, z silnikiem o zapłonie samoczynnym, spełniającym aktualne normy czystości spalin bez konieczności dolewania dodatkowych płynów Kabina czterodrzwiowa, jednomodułowa, zawieszona pneumatycznie, zapewniająca dostęp do silnika, w układzie miejsc (siedzenia przodem do kierunku jazdy), Kabina wyposażona w: - indywidualne oświetlenie nad siedzeniem

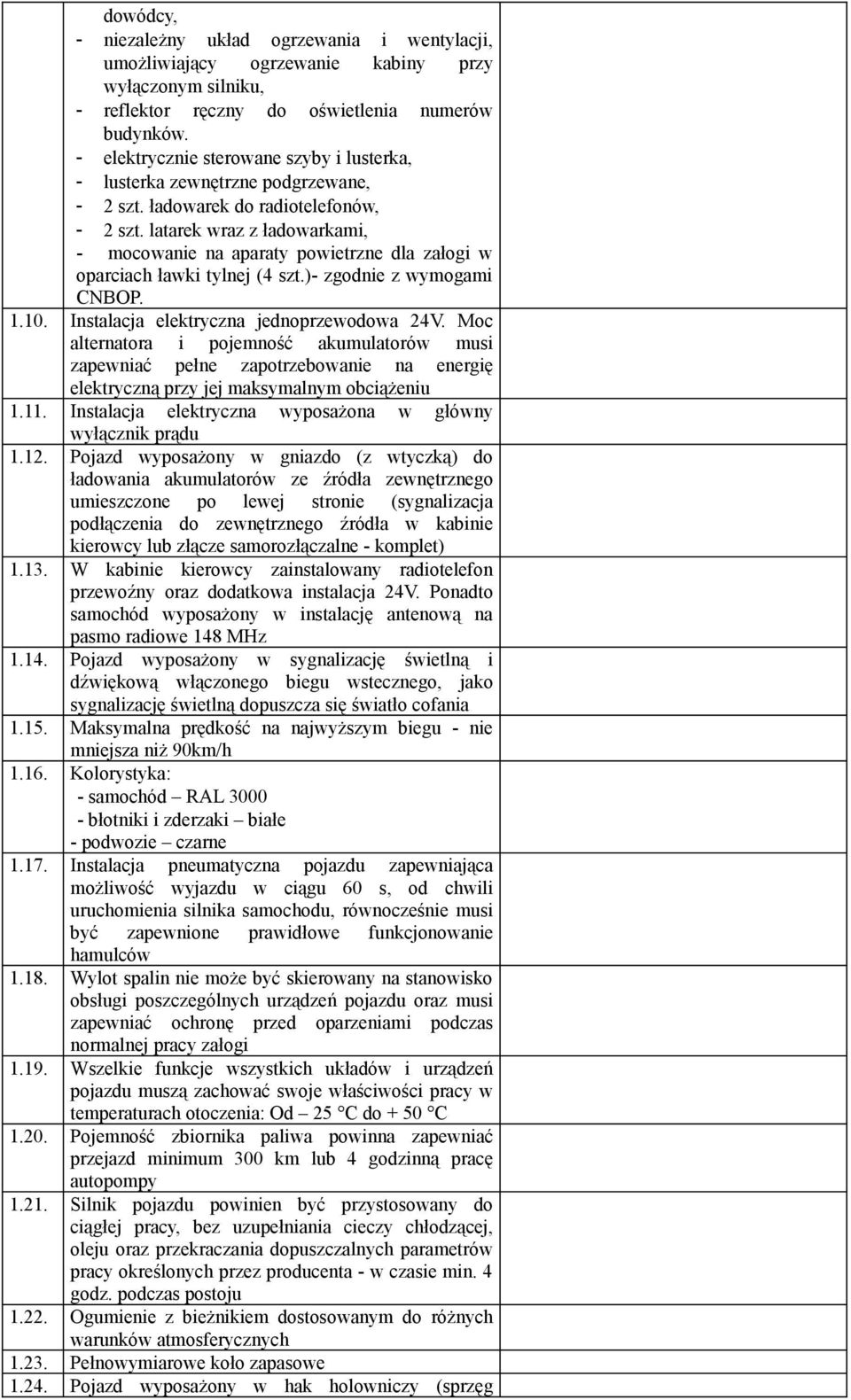

2 dowódcy, - niezależny układ ogrzewania i wentylacji, umożliwiający ogrzewanie kabiny przy wyłączonym silniku, - reflektor ręczny do oświetlenia numerów budynków. - elektrycznie sterowane szyby i lusterka, - lusterka zewnętrzne podgrzewane, - 2 szt. ładowarek do radiotelefonów, - 2 szt. latarek wraz z ładowarkami, - mocowanie na aparaty powietrzne dla załogi w oparciach ławki tylnej (4 szt.)- zgodnie z wymogami CNBOP Instalacja elektryczna jednoprzewodowa 24V. Moc alternatora i pojemność akumulatorów musi zapewniać pełne zapotrzebowanie na energię elektryczną przy jej maksymalnym obciążeniu Instalacja elektryczna wyposażona w główny wyłącznik prądu Pojazd wyposażony w gniazdo (z wtyczką) do ładowania akumulatorów ze źródła zewnętrznego umieszczone po lewej stronie (sygnalizacja podłączenia do zewnętrznego źródła w kabinie kierowcy lub złącze samorozłączalne - komplet) W kabinie kierowcy zainstalowany radiotelefon przewoźny oraz dodatkowa instalacja 24V. Ponadto samochód wyposażony w instalację antenową na pasmo radiowe 148 MHz Pojazd wyposażony w sygnalizację świetlną i dźwiękową włączonego biegu wstecznego, jako sygnalizację świetlną dopuszcza się światło cofania Maksymalna prędkość na najwyższym biegu - nie mniejsza niż 90km/h Kolorystyka: - samochód RAL błotniki i zderzaki białe - podwozie czarne Instalacja pneumatyczna pojazdu zapewniająca możliwość wyjazdu w ciągu 60 s, od chwili uruchomienia silnika samochodu, równocześnie musi być zapewnione prawidłowe funkcjonowanie hamulców Wylot spalin nie może być skierowany na stanowisko obsługi poszczególnych urządzeń pojazdu oraz musi zapewniać ochronę przed oparzeniami podczas normalnej pracy załogi Wszelkie funkcje wszystkich układów i urządzeń pojazdu muszą zachować swoje właściwości pracy w temperaturach otoczenia: Od 25 C do + 50 C Pojemność zbiornika paliwa powinna zapewniać przejazd minimum 300 km lub 4 godzinną pracę autopompy Silnik pojazdu powinien być przystosowany do ciągłej pracy, bez uzupełniania cieczy chłodzącej, oleju oraz przekraczania dopuszczalnych parametrów pracy określonych przez producenta - w czasie min. 4 godz. podczas postoju Ogumienie z bieżnikiem dostosowanym do różnych warunków atmosferycznych Pełnowymiarowe koło zapasowe Pojazd wyposażony w hak holowniczy (sprzęg

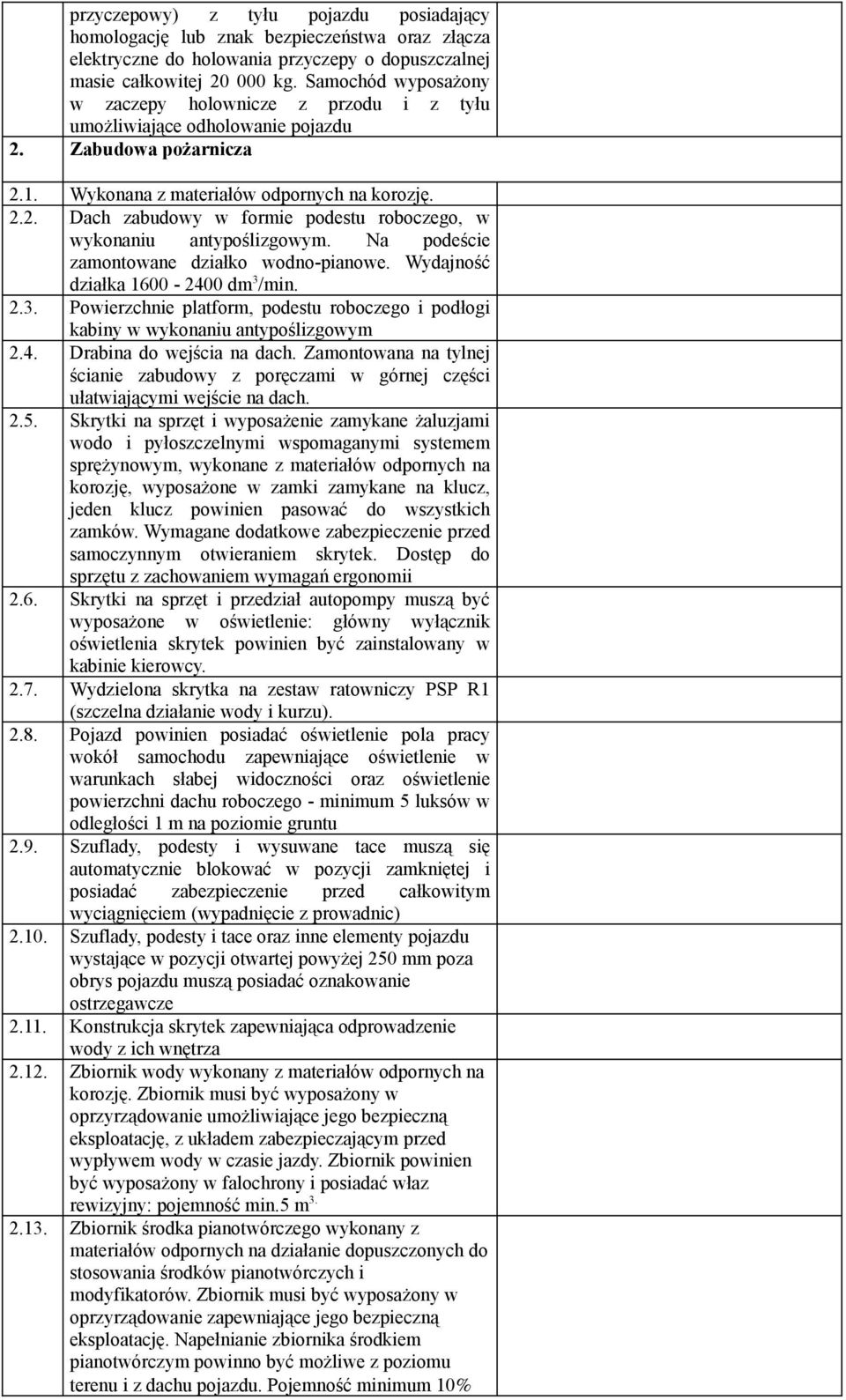

3 przyczepowy) z tyłu pojazdu posiadający homologację lub znak bezpieczeństwa oraz złącza elektryczne do holowania przyczepy o dopuszczalnej masie całkowitej kg. Samochód wyposażony w zaczepy holownicze z przodu i z tyłu umożliwiające odholowanie pojazdu 2. Zabudowa pożarnicza 2.1. Wykonana z materiałów odpornych na korozję Dach zabudowy w formie podestu roboczego, w wykonaniu antypoślizgowym. Na podeście zamontowane działko wodno-pianowe. Wydajność działka dm 3 /min Powierzchnie platform, podestu roboczego i podłogi kabiny w wykonaniu antypoślizgowym 2.4. Drabina do wejścia na dach. Zamontowana na tylnej ścianie zabudowy z poręczami w górnej części ułatwiającymi wejście na dach Skrytki na sprzęt i wyposażenie zamykane żaluzjami wodo i pyłoszczelnymi wspomaganymi systemem sprężynowym, wykonane z materiałów odpornych na korozję, wyposażone w zamki zamykane na klucz, jeden klucz powinien pasować do wszystkich zamków. Wymagane dodatkowe zabezpieczenie przed samoczynnym otwieraniem skrytek. Dostęp do sprzętu z zachowaniem wymagań ergonomii 2.6. Skrytki na sprzęt i przedział autopompy muszą być wyposażone w oświetlenie: główny wyłącznik oświetlenia skrytek powinien być zainstalowany w kabinie kierowcy Wydzielona skrytka na zestaw ratowniczy PSP R1 (szczelna działanie wody i kurzu) Pojazd powinien posiadać oświetlenie pola pracy wokół samochodu zapewniające oświetlenie w warunkach słabej widoczności oraz oświetlenie powierzchni dachu roboczego - minimum 5 luksów w odległości 1 m na poziomie gruntu 2.9. Szuflady, podesty i wysuwane tace muszą się automatycznie blokować w pozycji zamkniętej i posiadać zabezpieczenie przed całkowitym wyciągnięciem (wypadnięcie z prowadnic) Szuflady, podesty i tace oraz inne elementy pojazdu wystające w pozycji otwartej powyżej 250 mm poza obrys pojazdu muszą posiadać oznakowanie ostrzegawcze Konstrukcja skrytek zapewniająca odprowadzenie wody z ich wnętrza Zbiornik wody wykonany z materiałów odpornych na korozję. Zbiornik musi być wyposażony w oprzyrządowanie umożliwiające jego bezpieczną eksploatację, z układem zabezpieczającym przed wypływem wody w czasie jazdy. Zbiornik powinien być wyposażony w falochrony i posiadać właz rewizyjny: pojemność min.5 m Zbiornik środka pianotwórczego wykonany z materiałów odpornych na działanie dopuszczonych do stosowania środków pianotwórczych i modyfikatorów. Zbiornik musi być wyposażony w oprzyrządowanie zapewniające jego bezpieczną eksploatację. Napełnianie zbiornika środkiem pianotwórczym powinno być możliwe z poziomu terenu i z dachu pojazdu. Pojemność minimum 10%

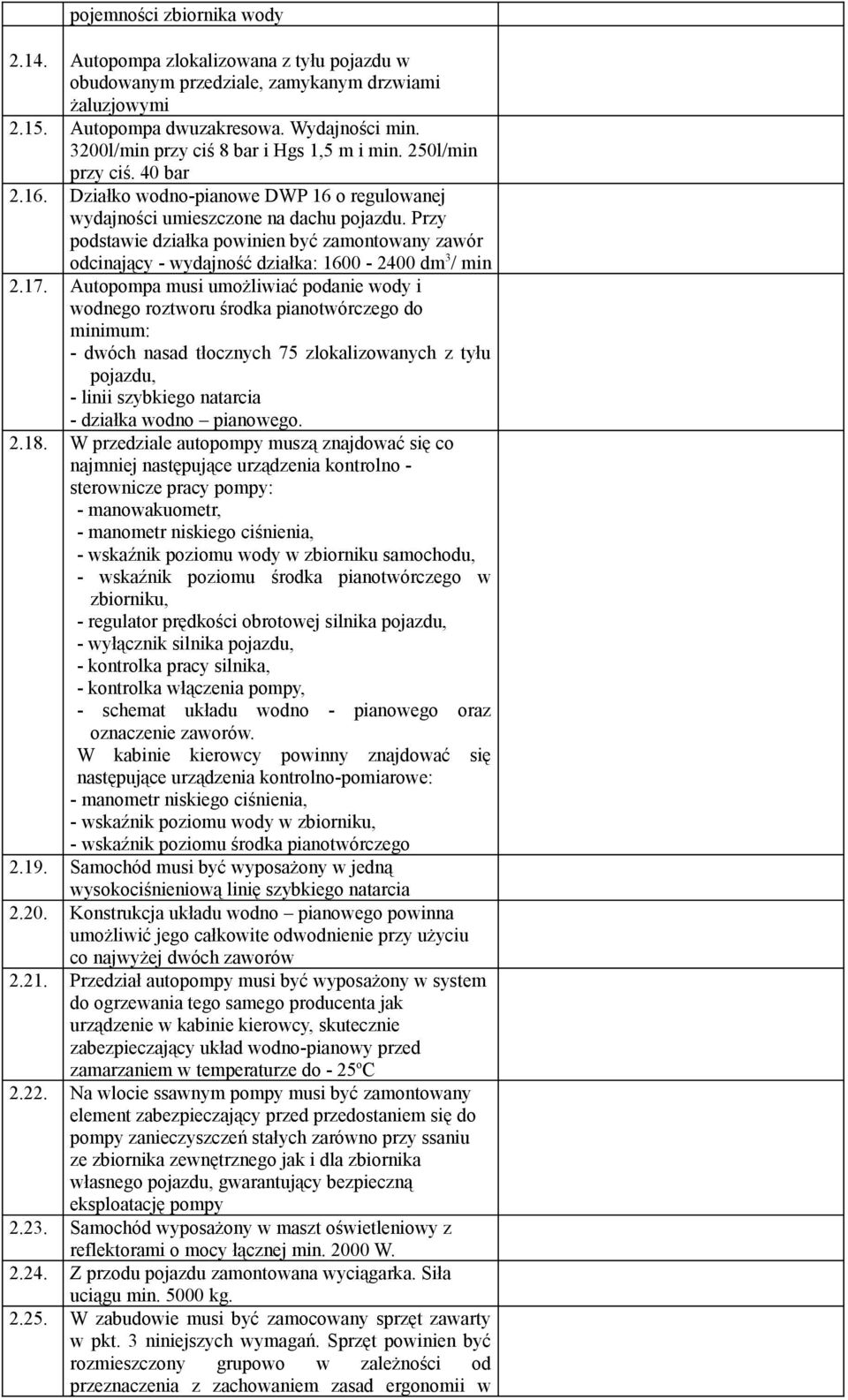

4 pojemności zbiornika wody Autopompa zlokalizowana z tyłu pojazdu w obudowanym przedziale, zamykanym drzwiami żaluzjowymi Autopompa dwuzakresowa. Wydajności min. 3200l/min przy ciś 8 bar i Hgs 1,5 m i min. 250l/min przy ciś. 40 bar Działko wodno-pianowe DWP 16 o regulowanej wydajności umieszczone na dachu pojazdu. Przy podstawie działka powinien być zamontowany zawór odcinający - wydajność działka: dm 3 / min Autopompa musi umożliwiać podanie wody i wodnego roztworu środka pianotwórczego do minimum: - dwóch nasad tłocznych 75 zlokalizowanych z tyłu pojazdu, - linii szybkiego natarcia - działka wodno pianowego W przedziale autopompy muszą znajdować się co najmniej następujące urządzenia kontrolno - sterownicze pracy pompy: - manowakuometr, - manometr niskiego ciśnienia, - wskaźnik poziomu wody w zbiorniku samochodu, - wskaźnik poziomu środka pianotwórczego w zbiorniku, - regulator prędkości obrotowej silnika pojazdu, - wyłącznik silnika pojazdu, - kontrolka pracy silnika, - kontrolka włączenia pompy, - schemat układu wodno - pianowego oraz oznaczenie zaworów. W kabinie kierowcy powinny znajdować się następujące urządzenia kontrolno-pomiarowe: - manometr niskiego ciśnienia, - wskaźnik poziomu wody w zbiorniku, - wskaźnik poziomu środka pianotwórczego Samochód musi być wyposażony w jedną wysokociśnieniową linię szybkiego natarcia Konstrukcja układu wodno pianowego powinna umożliwić jego całkowite odwodnienie przy użyciu co najwyżej dwóch zaworów Przedział autopompy musi być wyposażony w system do ogrzewania tego samego producenta jak urządzenie w kabinie kierowcy, skutecznie zabezpieczający układ wodno-pianowy przed zamarzaniem w temperaturze do - 25 o C Na wlocie ssawnym pompy musi być zamontowany element zabezpieczający przed przedostaniem się do pompy zanieczyszczeń stałych zarówno przy ssaniu ze zbiornika zewnętrznego jak i dla zbiornika własnego pojazdu, gwarantujący bezpieczną eksploatację pompy Samochód wyposażony w maszt oświetleniowy z reflektorami o mocy łącznej min W Z przodu pojazdu zamontowana wyciągarka. Siła uciągu min kg W zabudowie musi być zamocowany sprzęt zawarty w pkt. 3 niniejszych wymagań. Sprzęt powinien być rozmieszczony grupowo w zależności od przeznaczenia z zachowaniem zasad ergonomii w

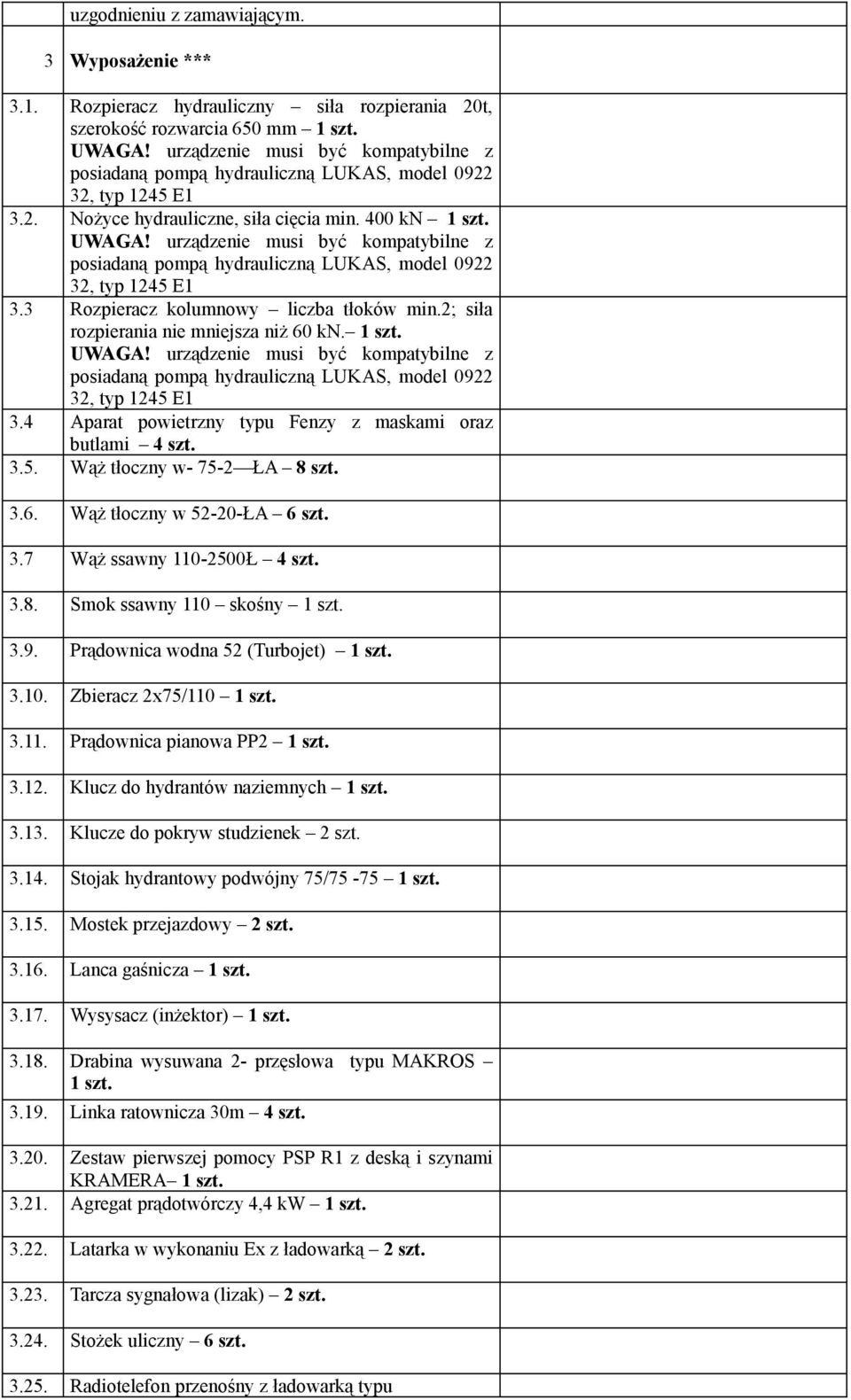

5 uzgodnieniu z zamawiającym. 3 Wyposażenie *** 3.1. Rozpieracz hydrauliczny siła rozpierania 20t, szerokość rozwarcia 650 mm 1 szt. UWAGA! urządzenie musi być kompatybilne z posiadaną pompą hydrauliczną LUKAS, model , typ 1245 E Nożyce hydrauliczne, siła cięcia min. 400 kn 1 szt. UWAGA! urządzenie musi być kompatybilne z posiadaną pompą hydrauliczną LUKAS, model , typ 1245 E1 3.3 Rozpieracz kolumnowy liczba tłoków min.2; siła rozpierania nie mniejsza niż 60 kn. 1 szt. UWAGA! urządzenie musi być kompatybilne z posiadaną pompą hydrauliczną LUKAS, model , typ 1245 E1 3.4 Aparat powietrzny typu Fenzy z maskami oraz butlami 4 szt Wąż tłoczny w ŁA 8 szt Wąż tłoczny w ŁA 6 szt. 3.7 Wąż ssawny Ł 4 szt Smok ssawny 110 skośny 1 szt Prądownica wodna 52 (Turbojet) 1 szt Zbieracz 2x75/110 1 szt Prądownica pianowa PP2 1 szt Klucz do hydrantów naziemnych 1 szt Klucze do pokryw studzienek 2 szt Stojak hydrantowy podwójny 75/ szt Mostek przejazdowy 2 szt Lanca gaśnicza 1 szt Wysysacz (inżektor) 1 szt Drabina wysuwana 2- przęsłowa typu MAKROS 1 szt Linka ratownicza 30m 4 szt Zestaw pierwszej pomocy PSP R1 z deską i szynami KRAMERA 1 szt Agregat prądotwórczy 4,4 kw 1 szt Latarka w wykonaniu Ex z ładowarką 2 szt Tarcza sygnałowa (lizak) 2 szt Stożek uliczny 6 szt Radiotelefon przenośny z ładowarką typu

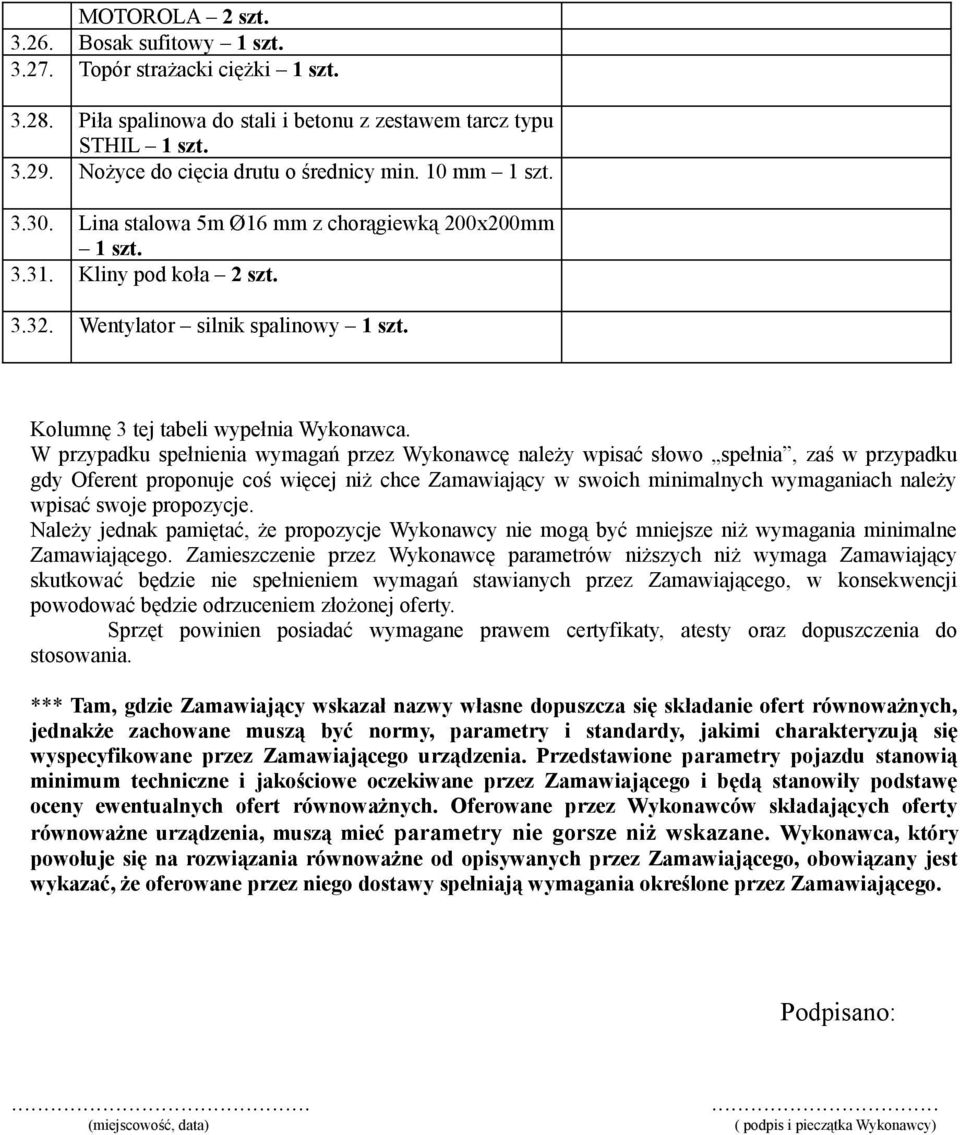

6 MOTOROLA 2 szt Bosak sufitowy 1 szt Topór strażacki ciężki 1 szt Piła spalinowa do stali i betonu z zestawem tarcz typu STHIL 1 szt Nożyce do cięcia drutu o średnicy min. 10 mm 1 szt Lina stalowa 5m Ø16 mm z chorągiewką 200x200mm 1 szt Kliny pod koła 2 szt Wentylator silnik spalinowy 1 szt. Kolumnę 3 tej tabeli wypełnia Wykonawca. W przypadku spełnienia wymagań przez Wykonawcę należy wpisać słowo spełnia, zaś w przypadku gdy Oferent proponuje coś więcej niż chce Zamawiający w swoich minimalnych wymaganiach należy wpisać swoje propozycje. Należy jednak pamiętać, że propozycje Wykonawcy nie mogą być mniejsze niż wymagania minimalne Zamawiającego. Zamieszczenie przez Wykonawcę parametrów niższych niż wymaga Zamawiający skutkować będzie nie spełnieniem wymagań stawianych przez Zamawiającego, w konsekwencji powodować będzie odrzuceniem złożonej oferty. Sprzęt powinien posiadać wymagane prawem certyfikaty, atesty oraz dopuszczenia do stosowania. *** Tam, gdzie Zamawiający wskazał nazwy własne dopuszcza się składanie ofert równoważnych, jednakże zachowane muszą być normy, parametry i standardy, jakimi charakteryzują się wyspecyfikowane przez Zamawiającego urządzenia. Przedstawione parametry pojazdu stanowią minimum techniczne i jakościowe oczekiwane przez Zamawiającego i będą stanowiły podstawę oceny ewentualnych ofert równoważnych. Oferowane przez Wykonawców składających oferty równoważne urządzenia, muszą mieć parametry nie gorsze niż wskazane. Wykonawca, który powołuje się na rozwiązania równoważne od opisywanych przez Zamawiającego, obowiązany jest wykazać, że oferowane przez niego dostawy spełniają wymagania określone przez Zamawiającego. Podpisano: (miejscowość, data) ( podpis i pieczątka Wykonawcy)
