1 .. załącznik nr 1 A do SIWZ Wymagania dla samochodu specjalnego pożarniczego, ratowniczo gaśniczego na podwoziu z napędem 4x4 dla OSP Zasań L.P I. WYMAGANIA PODSTAWOWE Pojazd powinien spełniać wymagania polskich przepisów o ruchu drogowym zgodnie z Ustawą Prawo o ruchu drogowym z uwzględnieniem wymagań dotyczących pojazdów uprzywilejowanych. Pojazd posiada wszystkie niezbędne dokumenty obowiązujące prawem do rejestracji na terenie kraju oraz dopuszczenie do użytkowania pojazdu na cele 2. 1 ochrony przeciwpożarowej (dowód rejestracyjny, kartę pojazdu, aktualne badanie techniczne. W przypadku samochodu sprowadzonego z zagranicy również tłumaczenie dokumentów. Pojazd fabrycznie przystosowany do ruchu prawostronnego (kierownica z lewej 3. 1 strony pojazdu) Sprawny technicznie. II. PARAMETRY TECHNICZNO UŻYTKOWE Dopuszczalna masa całkowita samochodu gotowego do akcji ratowniczogaśniczej (pojazd z załogą,pełnymi zbiornikami, zabudową i wyposażeniem) nie może przekroczyć: kg. 2. Samochód wyposażony w silnik wysokoprężny o mocy min. 270 KM Należy podać rzeczywiste parametry w odniesieniu do wymagań minimalnych. Pojazd wyposażony we wspomaganie układu kierowniczego. Manualną skrzynię 3. biegów. Kabina samochodu jednomodułowa podnoszona siłownikami hydraulicznymi i wyposażona w pasy bezpieczeństwa. 4. Rok produkcji nie starszy niż Przebieg nie większy niż km. 5. Samochód wyposażony w podwozie drogowe w układzie napędowym: 4x4 uterenowiony z: - przekładnią rozdzielczą z możliwością wyboru przełożeń szosowych i terenowych 1

2 -blokadą mechanizmu różnicowego tylnego mostu - na osi przedniej i tylniej koła pojedyncze. 6. Samochód wyposażony w hamulce elektro- pneumatyczne z układem ABS. 7. Samochód wyposażony w hamulec górski oraz hak holowniczy umożliwiający ciągnięcie przyczepy. 8. Samochód bezwypadkowy, bez ognisk korozji Kabina jednomodułowa czterodrzwiowa w układzie miejsc1+1+4 (siedzenia przodem do kierunku jazdy). Zabudowa wyposażona w uchwyty na 4 aparaty oddechowe. Pojazd wyposażony w urządzenie sygnalizacyjno - ostrzegawcze (akustyczne i świetlne), pojazdu uprzywilejowanego. Dodatkowo 2 lampy błyskowe niebieskie LED z przodu pojazdu. Samochód wyposażony w tzw. falę świetlną oraz lampy LED niebieskie błyskowe na obrzeżach zabudowy pożarniczej po 2 na każdej ze stron i z tyłu zabudowy. Zainstalowanie reflektorów (świateł) oświetleniowych terenu z boku i tyłu samochodu. 1 Koła z ogumieniem szosowo terenowym używane. 12. Pełnowymiarowe koło zapasowe na wyposażeniu pojazdu Instalacja elektryczna 24 V. Moc alternatora i pojemność akumulatorów zapewniające pełne zapotrzebowanie na energię elektryczną przy jej maksymalnym obciążeniu. Pojemność zbiornika paliwa zapewniająca przejazd minimum 400 km, lub 6 godzin pracy autopompy. Pojazd wyposażony w przystawkę odbioru mocy odpowiednią do przekazania napędu do autopompy pożarniczej. Wydech pojazdu skierowany na stronę lewą, umieszczony za kabiną załogi, wysunięty ponad dach kabiny. Instalacja radiowa umożliwiająca podłączenie dostarczonych przez Zamawiającego radiotelefonów, rozmieszczona w kabinie umożliwiające bezproblemowy dostęp kierowcy i dowódcy. W tylnej części kabiny i z tyłu zabudowy w przedziale autopompy zainstalowane głośniki umożliwiające podsłuch korespondencji. 2

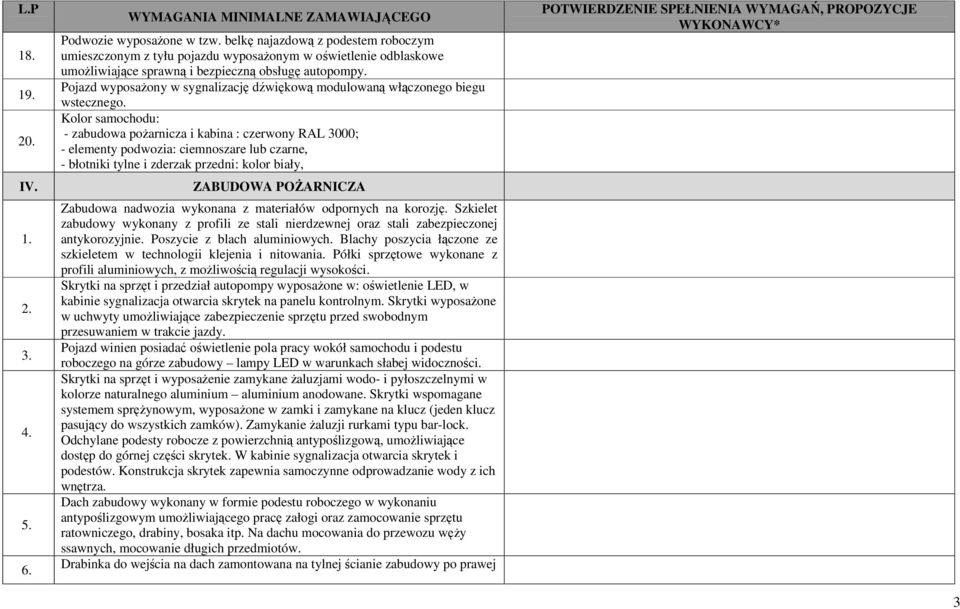

3 IV Podwozie wyposażone w tzw. belkę najazdową z podestem roboczym umieszczonym z tyłu pojazdu wyposażonym w oświetlenie odblaskowe umożliwiające sprawną i bezpieczną obsługę autopompy. Pojazd wyposażony w sygnalizację dźwiękową modulowaną włączonego biegu wstecznego. Kolor samochodu: - zabudowa pożarnicza i kabina : czerwony RAL 3000; - elementy podwozia: ciemnoszare lub czarne, - błotniki tylne i zderzak przedni: kolor biały, ZABUDOWA POŻARNICZA Zabudowa nadwozia wykonana z materiałów odpornych na korozję. Szkielet zabudowy wykonany z profili ze stali nierdzewnej oraz stali zabezpieczonej antykorozyjnie. Poszycie z blach aluminiowych. Blachy poszycia łączone ze szkieletem w technologii klejenia i nitowania. Półki sprzętowe wykonane z profili aluminiowych, z możliwością regulacji wysokości. Skrytki na sprzęt i przedział autopompy wyposażone w: oświetlenie LED, w kabinie sygnalizacja otwarcia skrytek na panelu kontrolnym. Skrytki wyposażone w uchwyty umożliwiające zabezpieczenie sprzętu przed swobodnym przesuwaniem w trakcie jazdy. Pojazd winien posiadać oświetlenie pola pracy wokół samochodu i podestu roboczego na górze zabudowy lampy LED w warunkach słabej widoczności. Skrytki na sprzęt i wyposażenie zamykane żaluzjami wodo- i pyłoszczelnymi w kolorze naturalnego aluminium aluminium anodowane. Skrytki wspomagane systemem sprężynowym, wyposażone w zamki i zamykane na klucz (jeden klucz pasujący do wszystkich zamków). Zamykanie żaluzji rurkami typu bar-lock. Odchylane podesty robocze z powierzchnią antypoślizgową, umożliwiające dostęp do górnej części skrytek. W kabinie sygnalizacja otwarcia skrytek i podestów. Konstrukcja skrytek zapewnia samoczynne odprowadzanie wody z ich wnętrza. Dach zabudowy wykonany w formie podestu roboczego w wykonaniu antypoślizgowym umożliwiającego pracę załogi oraz zamocowanie sprzętu ratowniczego, drabiny, bosaka itp. Na dachu mocowania do przewozu węży ssawnych, mocowanie długich przedmiotów. Drabinka do wejścia na dach zamontowana na tylnej ścianie zabudowy po prawej 3

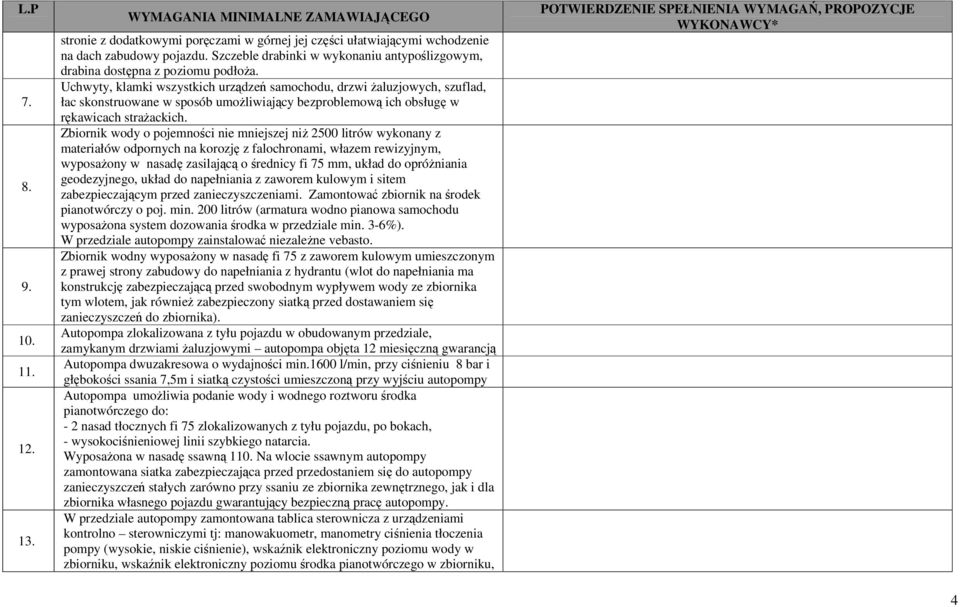

4 stronie z dodatkowymi poręczami w górnej jej części ułatwiającymi wchodzenie na dach zabudowy pojazdu. Szczeble drabinki w wykonaniu antypoślizgowym, drabina dostępna z poziomu podłoża. Uchwyty, klamki wszystkich urządzeń samochodu, drzwi żaluzjowych, szuflad, łac skonstruowane w sposób umożliwiający bezproblemową ich obsługę w rękawicach strażackich. Zbiornik wody o pojemności nie mniejszej niż 2500 litrów wykonany z materiałów odpornych na korozję z falochronami, włazem rewizyjnym, wyposażony w nasadę zasilającą o średnicy fi 75 mm, układ do opróżniania geodezyjnego, układ do napełniania z zaworem kulowym i sitem zabezpieczającym przed zanieczyszczeniami. Zamontować zbiornik na środek pianotwórczy o poj. min. 200 litrów (armatura wodno pianowa samochodu wyposażona system dozowania środka w przedziale min. 3-6%). W przedziale autopompy zainstalować niezależne vebasto. Zbiornik wodny wyposażony w nasadę fi 75 z zaworem kulowym umieszczonym z prawej strony zabudowy do napełniania z hydrantu (wlot do napełniania ma konstrukcję zabezpieczającą przed swobodnym wypływem wody ze zbiornika tym wlotem, jak również zabezpieczony siatką przed dostawaniem się zanieczyszczeń do zbiornika). Autopompa zlokalizowana z tyłu pojazdu w obudowanym przedziale, zamykanym drzwiami żaluzjowymi autopompa objęta 12 miesięczną gwarancją Autopompa dwuzakresowa o wydajności min.1600 l/min, przy ciśnieniu 8 bar i głębokości ssania 7,5m i siatką czystości umieszczoną przy wyjściu autopompy Autopompa umożliwia podanie wody i wodnego roztworu środka pianotwórczego do: - 2 nasad tłocznych fi 75 zlokalizowanych z tyłu pojazdu, po bokach, - wysokociśnieniowej linii szybkiego natarcia. Wyposażona w nasadę ssawną 110. Na wlocie ssawnym autopompy zamontowana siatka zabezpieczająca przed przedostaniem się do autopompy zanieczyszczeń stałych zarówno przy ssaniu ze zbiornika zewnętrznego, jak i dla zbiornika własnego pojazdu gwarantujący bezpieczną pracę autopompy. W przedziale autopompy zamontowana tablica sterownicza z urządzeniami kontrolno sterowniczymi tj: manowakuometr, manometry ciśnienia tłoczenia pompy (wysokie, niskie ciśnienie), wskaźnik elektroniczny poziomu wody w zbiorniku, wskaźnik elektroniczny poziomu środka pianotwórczego w zbiorniku, 4

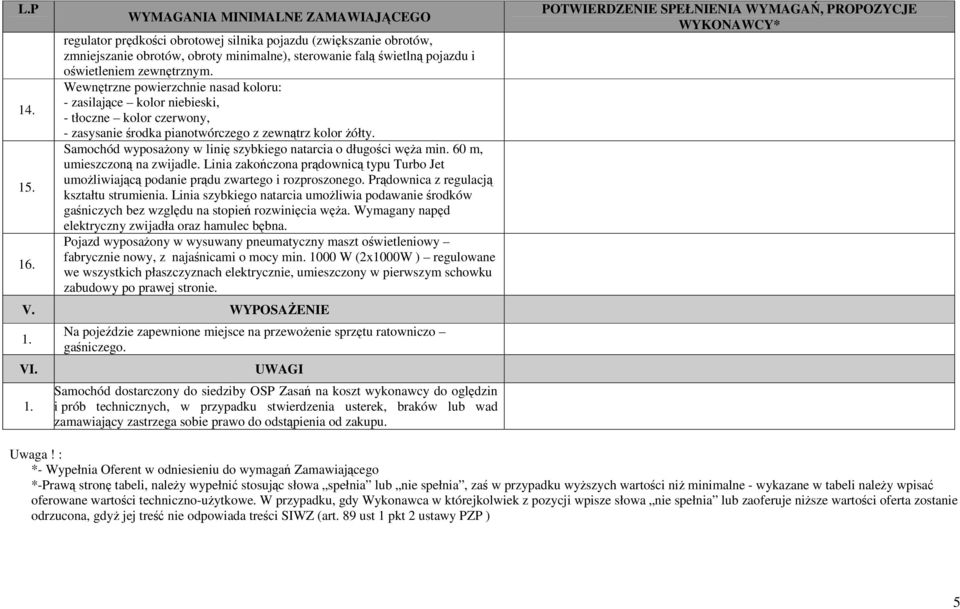

5 regulator prędkości obrotowej silnika pojazdu (zwiększanie obrotów, zmniejszanie obrotów, obroty minimalne), sterowanie falą świetlną pojazdu i oświetleniem zewnętrznym. Wewnętrzne powierzchnie nasad koloru: - zasilające kolor niebieski, - tłoczne kolor czerwony, - zasysanie środka pianotwórczego z zewnątrz kolor żółty. Samochód wyposażony w linię szybkiego natarcia o długości węża min. 60 m, umieszczoną na zwijadle. Linia zakończona prądownicą typu Turbo Jet umożliwiającą podanie prądu zwartego i rozproszonego. Prądownica z regulacją kształtu strumienia. Linia szybkiego natarcia umożliwia podawanie środków gaśniczych bez względu na stopień rozwinięcia węża. Wymagany napęd elektryczny zwijadła oraz hamulec bębna. Pojazd wyposażony w wysuwany pneumatyczny maszt oświetleniowy fabrycznie nowy, z najaśnicami o mocy min W (2x1000W ) regulowane we wszystkich płaszczyznach elektrycznie, umieszczony w pierwszym schowku zabudowy po prawej stronie. V. WYPOSAŻENIE VI. Na pojeździe zapewnione miejsce na przewożenie sprzętu ratowniczo gaśniczego. UWAGI Samochód dostarczony do siedziby OSP Zasań na koszt wykonawcy do oględzin i prób technicznych, w przypadku stwierdzenia usterek, braków lub wad zamawiający zastrzega sobie prawo do odstąpienia od zakupu. Uwaga! : *- Wypełnia Oferent w odniesieniu do wymagań Zamawiającego *-Prawą stronę tabeli, należy wypełnić stosując słowa spełnia lub nie spełnia, zaś w przypadku wyższych wartości niż minimalne - wykazane w tabeli należy wpisać oferowane wartości techniczno-użytkowe. W przypadku, gdy Wykonawca w którejkolwiek z pozycji wpisze słowa nie spełnia lub zaoferuje niższe wartości oferta zostanie odrzucona, gdyż jej treść nie odpowiada treści SIWZ (art. 89 ust 1 pkt 2 ustawy PZP ) 5
