1 Biuro Usług Hydrogeologicznych i Ochrony Środowiska - Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25, tel. (0-15) , kom NIP: REGON: PKO BP S.A. O/Tarnobrzeg Nr DOKUMENTACJA GEOTECHNICZNA określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego w miejscowości Jadachy. Gmina: Nowa Dęba Powiat: tarnobrzeski Województwo: podkarpackie Opracował: inż. Paweł Florek upr. geol.-inż. MŚ VII-1421 upr. geol. WM Nr XII-0050 upr. bud. Nr 220/Tbg/98 Tarnobrzeg, maj 2011 rok

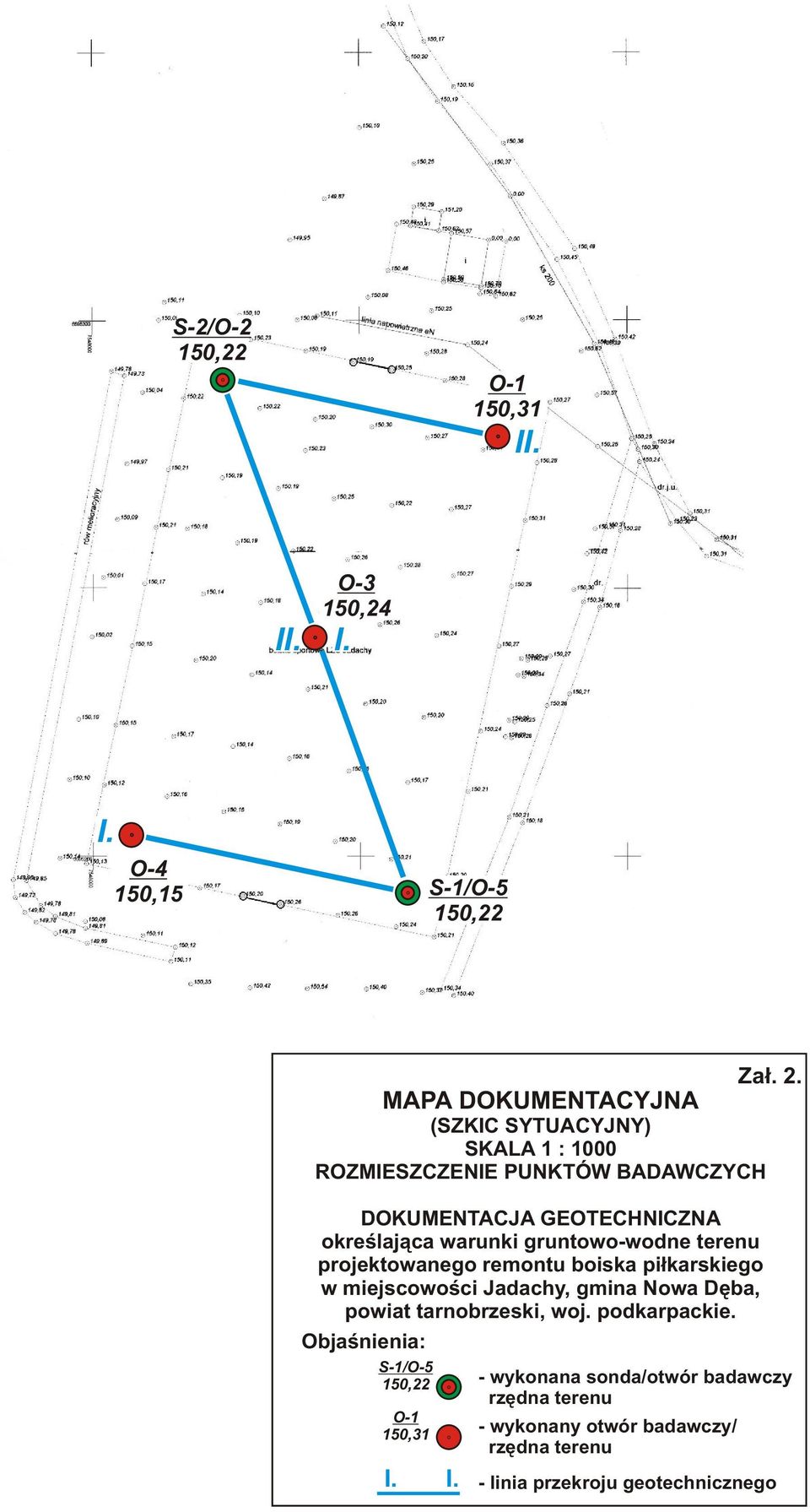

2 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego SPIS TREŚCI 1. WSTĘP OBIEKT CEL BADAŃ PODSTAWA OPRACOWANIA UZGODNIENIA KATEGORIA OBIEKTU MORFOLOGIA I BUDOWA GEOLOGICZNA WARUNKI WODNE PRACE TERENOWE PRACE KAMERALNE WARUNKI GEOTECHNICZNE WNIOSKI i ZALECENIA...10 SPIS ZAŁĄCZNIKÓW 1. FRAGMENT MAPY TOPOGRAFICZNEJ LOKALIZACJA TERENU BADAŃ W SKALI: 1 : , 2. MAPA DOKUMENTACYJNA (SZKIC SYTUACYJNY) ROZMIESZCZENIE PUNKTÓW BADAWCZYCH W SKALI 1 : 1000, PROFILE GEOTECHNICZNE WYKONANYCH OTWORÓW, 4. WYNIKI SONDOWANIA GRUNTU, PRZEKROJE GEOTECHNICZNE. SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

3 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego 1. WSTĘP Niniejszą dokumentację geotechniczną opracowano na zlecenie Gminy Nowa Dęba, ul. Rzeszowska OBIEKT Płyta boiska trawiastego o wymiarach 66x100 m do gry w piłkę nożną na części działki nr ew. 250/4 o powierzchni 0,8 ha w miejscowości Jadachy. W ramach renowacji płyty boiska, anuje się wykonać: - zniszczenie istniejącej roślinności (herbicydowanie), - wyrównanie powierzchni, - nawożenie nawozami wieloskładnikowymi i wapniowanie, - uprawę i zagęszczenie powierzchni, - siew nasion traw, - przykrycie nasion i wałowanie, - zabiegi pielęgnacyjne po siewie CEL BADAŃ Rozpoznanie warunków gruntowo wodnych terenu anowanych robót PODSTAWA OPRACOWANIA - wizja terenowa, - badania geotechniczne, - mapa dokumentacyjna w skali 1 : 1000, - Rozporządzenie MSWiA z dnia r. (Dz.U. nr 126) w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, - Polskie Normy, - literatura i materiały archiwalne UZGODNIENIA Zakres prac, tj. ilość i lokalizacja otworów, został uzgodniony ze Zleceniodawcą. SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

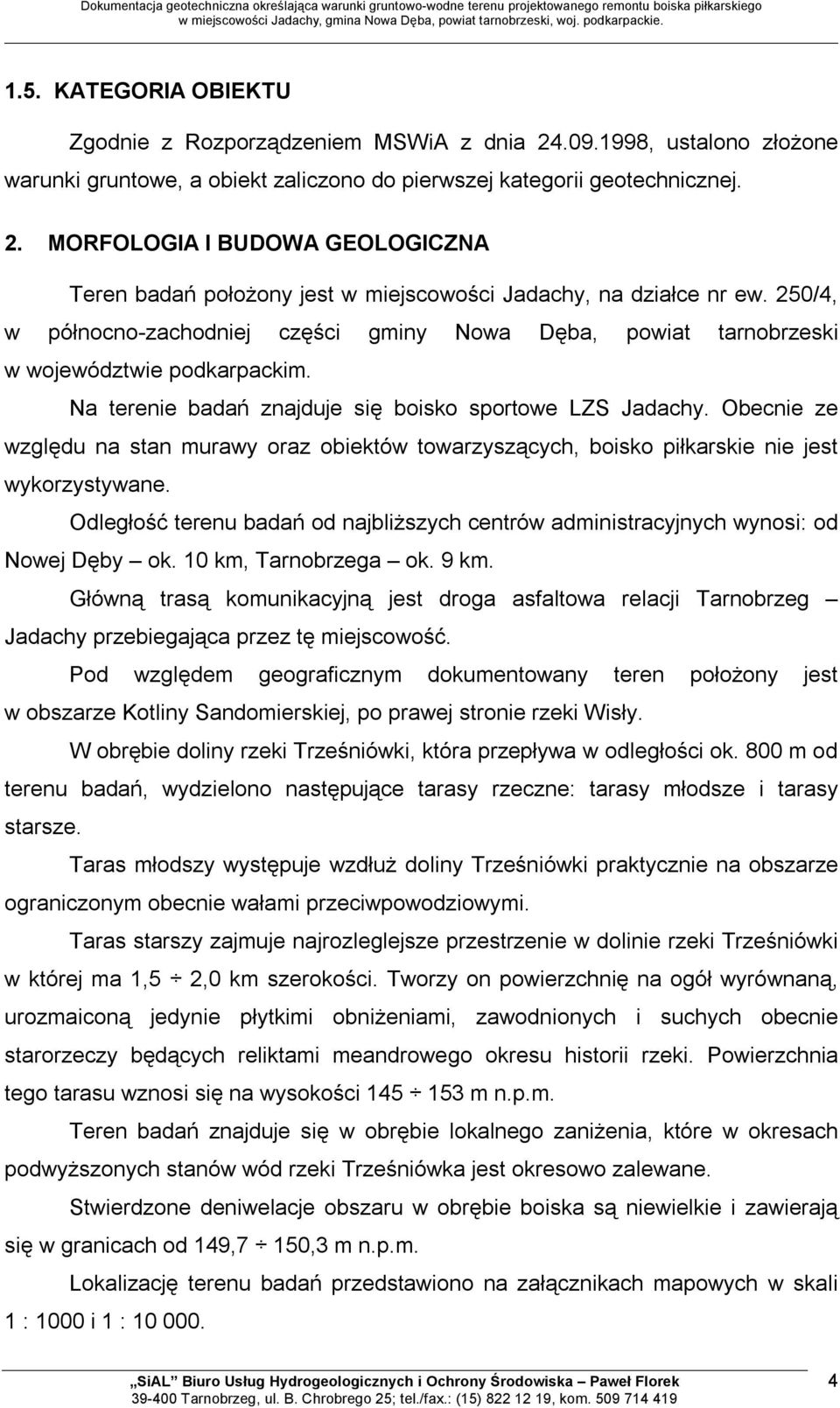

4 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego 1.5. KATEGORIA OBIEKTU Zgodnie z Rozporządzeniem MSWiA z dnia , ustalono złożone warunki gruntowe, a obiekt zaliczono do pierwszej kategorii geotechnicznej. 2. MORFOLOGIA I BUDOWA GEOLOGICZNA Teren badań położony jest w miejscowości Jadachy, na działce nr ew. 250/4, w północno-zachodniej części gminy Nowa Dęba, powiat tarnobrzeski w województwie podkarpackim. Na terenie badań znajduje się boisko sportowe LZS Jadachy. Obecnie ze względu na stan murawy oraz obiektów towarzyszących, boisko piłkarskie nie jest wykorzystywane. Odległość terenu badań od najbliższych centrów administracyjnych wynosi: od Nowej Dęby ok. 10 km, Tarnobrzega ok. 9 km. Główną trasą komunikacyjną jest droga asfaltowa relacji Tarnobrzeg Jadachy przebiegająca przez tę miejscowość. Pod względem geograficznym dokumentowany teren położony jest w obszarze Kotliny Sandomierskiej, po prawej stronie rzeki Wisły. W obrębie doliny rzeki Trześniówki, która przepływa w odległości ok. 800 m od terenu badań, wydzielono następujące tarasy rzeczne: tarasy młodsze i tarasy starsze. Taras młodszy występuje wzdłuż doliny Trześniówki praktycznie na obszarze ograniczonym obecnie wałami przeciwpowodziowymi. Taras starszy zajmuje najrozleglejsze przestrzenie w dolinie rzeki Trześniówki w której ma 1,5 2,0 km szerokości. Tworzy on powierzchnię na ogół wyrównaną, urozmaiconą jedynie płytkimi obniżeniami, zawodnionych i suchych obecnie starorzeczy będących reliktami meandrowego okresu historii rzeki. Powierzchnia tego tarasu wznosi się na wysokości m n.p.m. Teren badań znajduje się w obrębie lokalnego zaniżenia, które w okresach podwyższonych stanów wód rzeki Trześniówka jest okresowo zalewane. Stwierdzone deniwelacje obszaru w obrębie boiska są niewielkie i zawierają się w granicach od 149,7 150,3 m n.p.m. Lokalizację terenu badań przedstawiono na załącznikach mapowych w skali 1 : 1000 i 1 : SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

5 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego Pod względem geologicznym teren badań położony jest w obrębie Zapadliska Przedkarpackiego. W budowie geologicznej biorą udział utwory trzeciorzędowe i czwartorzędowe. Trzeciorzęd wykształcony jest w postaci grubego komeksu tzw. iłów krakowieckich wieku neogeńskiego. Strop iłów pofalowany i wymodelowany następnie w epoce glacjalnej zalega na zmiennej głębokości, wahającej się od 3 do 15 m p.p.t. Gruntów trzeciorzędowych, do głębokości wykonanych badań nie stwierdzono. Na utworach neogenu zalegają czwartorzędowe osady wodno-lodowcowe reprezentowane głównie przez piaski różnoziarniste, pyły, pyły piaszczyste, gliny oraz lokalnie występujące gliny zwięzłe. Wymienione grunty zwykle przewarstwiają się wzajemnie lub stanowią pojedyncze wkładki o zróżnicowanej miąższości. Stwierdzono, że w obrębie terenu badań występują grunty czwartorzędowe wykształcone jako: piaski pylaste, drobne i średnie, lokalnie z zawartością humusu (części organicznych), gliny piaszczyste na pograniczu glin pylastych (mady). Utwory spoiste, występują w stanie astycznym i twardoastycznym. Grunty niespoiste sypkie, stwierdzono w stanie średnio zagęszczonym. Najmłodszymi utworami terenu badań są nasypy, wykształcone jako nawierzchnia torfiasta boiska oraz nasypy glebowo-piaszczyste stwierdzone w otworze O-1. Miąższość warstw nasypowych zawiera się w granicach 0,1 0,5 m. W obszarze boiska rozpoznano podłoże do głębokości 3,0 m p.p.t. Budowę geologiczną przedstawiono na profilach i przekrojach geotechnicznych. 3. WARUNKI WODNE Badany obszar, znajduje się w dorzeczu rzeki Trześniówki (dział wodny III-go rzędu), zbierająca kilka lewobrzeżnych bezimiennych dopływów z Garbu Tarnobrzeskiego. Poziom ten jest bezpośrednio drenowany przez rzekę Trześniówkę, z tym że przy wysokich stanach wody w rzece występuje proces odwrotny i poziom jest zasilany przez rzekę. Obserwacje i pomiary wykonane w trakcie realizacji wierceń pozwalają stwierdzić, że w podłożu badanej działki, do głębokości 3,0 m p.p.t. występuje jeden poziom wód gruntowych. Woda tego poziomu związana jest z serią rzecznych osadów piaszczystych, zalegających pod warstwą gruntów słabo przepuszczalnych. SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

6 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego Zwierciadło tego poziomu, posiada charakter napięty, co uwidacznia się jego stabilizacją znacznie powyżej zwierciadła nawierconego. Stwierdzono również wewnątrzglinowe sączenia różnej intensywności, występujące w przewarstwieniach piaszczystych na całym obszarze badań. Woda z sączeń po dłuższym czasie stabilizuje się na poziomie zbliżonym do pierwszego poziomu wodonośnego. Nawiercone zwierciadło wód gruntowych występowało na głębokości od do 1,2 m p.p.t. (średnio 1,0 m p.p.t.) Ustabilizowane zwierciadło wód gruntowych występuje na głębokości od 0,5 do 0,6 m poniżej powierzchni terenu (średnio 0,5 m p.p.t.). Sezonowe wahania wód gruntowych, uzależnione od wielkości opadów i wód roztopowych, zawierają się w przedziale ± 1,0 m. Wody rzeki Trześniówka w rejonie opracowania, charakteryzuje śnieżnodeszczowy ustrój zasilania, z dwoma wysokimi stanami w ciągu roku, przy czym wezbrania letnie mają niekiedy charakter katastrofalnych powodzi, które mogą w sposób znaczny zmienić na dłuższy czas stosunki wodne tego terenu. W otworach wierconych, wykonano pomiary zwierciadła wody gruntowej poziomu nawierconego i ustabilizowanego, które zostały przedstawione w tabeli Nr 1. Tabela Nr 1. Głębokość zalegania zwierciadła wody Lp. Nr sondy/ otworu Rzędna terenu [m n.p.m.] Głębokość do zwierciadła wody w [m p.p.p.] zwierciadło nawiercone zwierciadło ustabilizowane 1. O 1 150,31 1,1 0,6 2. S-2/O 2 150,22 1,1 0,5 3. O 3 150,24 0,5 4. O 4 150,15 0,5 5. S-1/O 5 150,22 1,2 0,5 Średnia rzędna ustabilizowanego zwierciadła wody [m n.p.m.] 149,71 4. PRACE TERENOWE Warunki geotechniczne terenu objętego badaniami, rozpoznano przy pomocy sondowania gruntu sondą udarowo obrotową typu SLVT 10 (końcówka krzyżakowa) oraz na podstawie wierceń badawczych przeprowadzonych przy pomocy geotechnicznej wiertnicy mechanicznej typu LWP-16S. Badania wykonano do maksymalnej głębokości 3,0 m p.p.t. SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

7 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego Do badań polowych zastosowano także ścinarkę ręczną TV i penetrometr tłoczkowy PP. 5. PRACE KAMERALNE Prace kameralne polegały na opracowaniu wyników prac terenowych oraz przedstawieniu ich w formie tekstowej, tabelarycznej i graficznej. Dla scharakteryzowania warunków gruntowo wodnych wykonano profile geotechniczne otworów badawczych i na ich podstawie opracowano przekroje geotechniczne. Zestawione w tabeli nr 2 parametry geotechniczne gruntu zgodnie z PN 81/B określono wg metody B i C. 6. WARUNKI GEOTECHNICZNE Na podstawie wykonanych prac i badań oraz klasyfikacji gruntów zgodnej z PN-86/B stwierdzono, że na badanym terenie występują: grunty nasypowe, oraz rodzime utwory niespoiste i spoiste. Cechami wiodącymi są: stopień zagęszczenia i stopień astyczności, ustalone w oparciu o badania polowe gruntów. Uogólnione wartości parametrów geotechnicznych ustalone zostały metodami B i C wg PN-81/B Zgodnie z zaleceniami powyższej normy, grunty podzielono na warstwy geotechniczne, których charakterystyka wygląda następująco: Grunty naturalne spoiste: Warstwa geotechniczna Ia obejmuje astyczne osady spoiste wykształcone w postaci glin piaszczystych na pograniczu glin pylastych (mady) występujących bezpośrednio nad zawodnionymi gruntami piaszczystymi. Grunty te są gruntami wysadzinowymi, grupy nośności podłoża G4. Przyjęto dla nich następujące średnie wartości parametrów geotechnicznych: stopień astyczności I Lśr. = 0,45 wilgotność naturalna W n = 25 % gęstość objętościowa ρ (n) = 2,00 g/cm 3 kąt tarcia wewnętrznego ø (n) u = 10,8 kohezja c (n) u = 9,55 kpa kapilarność bierna > 1,0 m CBR 2 3 % SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

8 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego Warstwa geotechniczna obejmuje twardoastyczne osady spoiste wykształcone w postaci glin piaszczystych na pograniczu glin pylastych oraz gliny piaszczystej humusowej (mady) występujących bezpośrednio pod warstwą nasypu torfowego nawierzchni boiska. Grunty te są gruntami wysadzinowymi, grupy nośności podłoża G3 i G4. Przyjęto dla nich następujące średnie wartości parametrów geotechnicznych: stopień astyczności I Lśr. = 0,14 wilgotność naturalna W n = 20 % gęstość objętościowa ρ (n) = 2,10 g/cm 3 kąt tarcia wewnętrznego ø (n) u = 15,8 kohezja c (n) u = 19,81 kpa kapilarność bierna > 1,0 m CBR 5 7 % Dla gruntów spoistych można przyjąć średnie współczynniki filtracji w przedziale: m/d Grunty naturalne niespoiste: Warstwa geotechniczna IIa do warstwy tej zaliczono piasek pylasty z domieszką piasku drobnego, pyłu i humusu, średnio zagęszczony. Grunty te występują bezpośrednio pod warstwą gliniastą. Grunty te są gruntami wysadzinowymi, grupy nośności podłoża G3. Przyjęto dla nich następujące średnie wartości parametrów geotechnicznych: stopień zagęszczenia I Dśr. = 0,52 wilgotność naturalna W n = 24 % gęstość objętościowa ρ (n) = 1,90 g/cm 3 kąt tarcia wewnętrznego ø (n) u = 30,5 kapilarność bierna 1,0 m wskaźnik różnoziarnistości < 5 CBR 5 7 % Warstwa geotechniczna I obejmuje średnio zagęszczone, zawodnione osady niespoiste wykształcone w postaci piasku drobnego z domieszką piasku pylastego i humusu. Grupa nośności podłoża G2. Przyjęto dla nich następujące średnie wartości parametrów geotechnicznych: SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

9 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego stopień zagęszczenia I Dśr. = 0,58 wilgotność naturalna W n = 24 % gęstość objętościowa ρ (n) = 1,90 g/cm 3 kąt tarcia wewnętrznego ø (n) u = 30,8 kapilarność bierna 1,0 m wskaźnik różnoziarnistości < 5 CBR 5 7 % Grunty terenu badań, warstw geotechnicznych: IIa i I wykazują charakter kurzawkowy. Warstwa geotechniczna obejmuje średnio zagęszczone, zawodnione osady niespoiste wykształcone w postaci piasku drobnego z domieszką piasku średniego. Grupa nośności podłoża G1. Przyjęto dla nich następujące średnie wartości parametrów geotechnicznych: stopień zagęszczenia I Dśr. = 0,48 wilgotność naturalna W n = 24 % gęstość objętościowa ρ (n) = 1,90 g/cm 3 kąt tarcia wewnętrznego ø (n) u = 30,3 kapilarność bierna 0,5 m wskaźnik różnoziarnistości < 5 CBR % Dla gruntów niespoistych można przyjąć średnie współczynniki filtracji w przedziale: m/d Na badanym terenie w miejscu wykonanych otworów badawczych, od powierzchni terenu do maksymalnej głębokości 0,5 m p.p.t. rozpoznano średnio zagęszczone grunty nasypowe, torfowe (podłoże nawierzchni trawiastej) oraz nasypy glebowo-piaszczyste i piaszczyste otwór O-1. Zbiorcze zestawienie parametrów geotechnicznych badanych gruntów zamieszczono w tabeli 2. SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

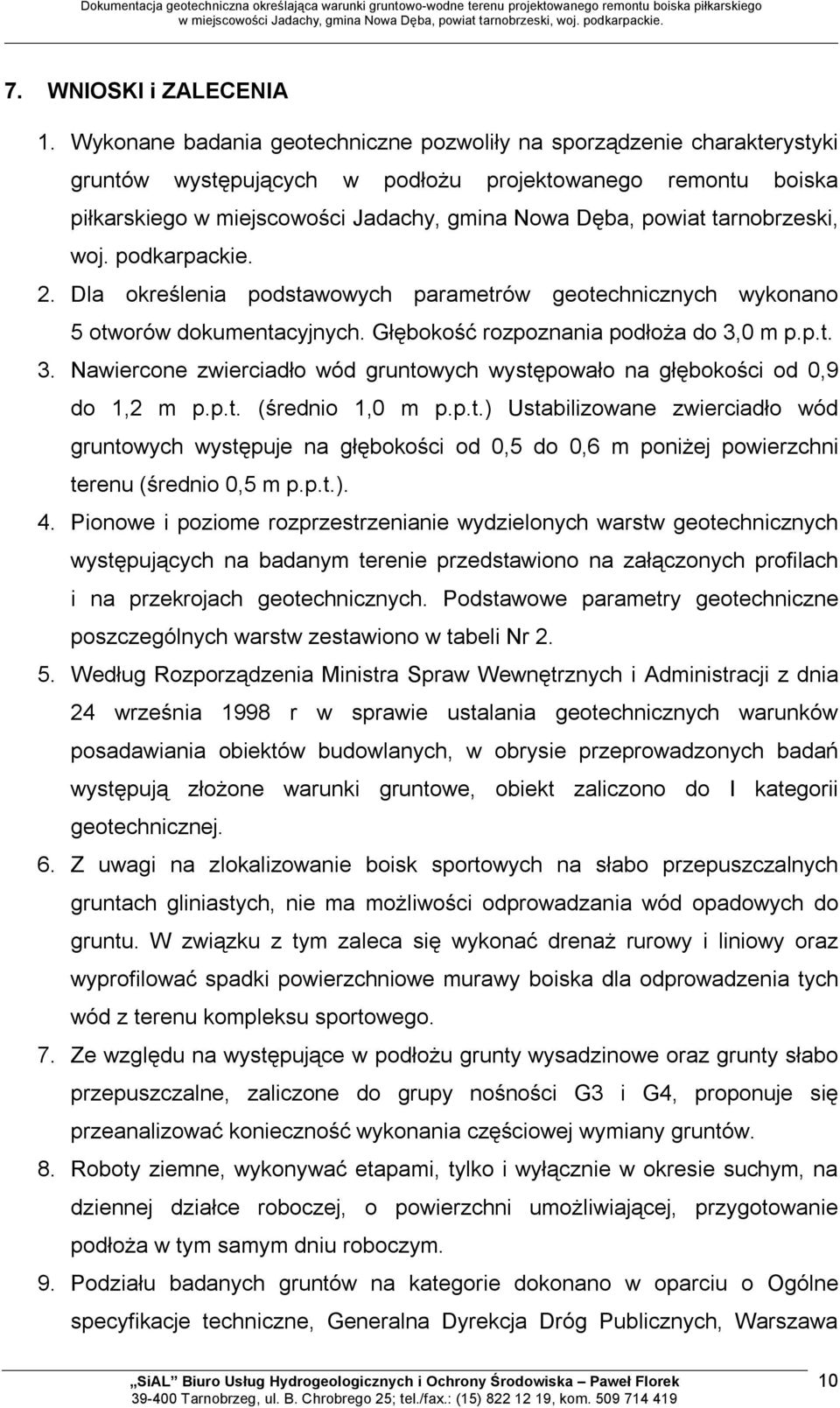

10 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego 7. WNIOSKI i ZALECENIA 1. Wykonane badania geotechniczne pozwoliły na sporządzenie charakterystyki gruntów występujących w podłożu projektowanego remontu boiska piłkarskiego w miejscowości Jadachy, gmina Nowa Dęba, powiat tarnobrzeski, woj. podkarpackie. 2. Dla określenia podstawowych parametrów geotechnicznych wykonano 5 otworów dokumentacyjnych. Głębokość rozpoznania podłoża do 3,0 m p.p.t. 3. Nawiercone zwierciadło wód gruntowych występowało na głębokości od do 1,2 m p.p.t. (średnio 1,0 m p.p.t.) Ustabilizowane zwierciadło wód gruntowych występuje na głębokości od 0,5 do 0,6 m poniżej powierzchni terenu (średnio 0,5 m p.p.t.). 4. Pionowe i poziome rozprzestrzenianie wydzielonych warstw geotechnicznych występujących na badanym terenie przedstawiono na załączonych profilach i na przekrojach geotechnicznych. Podstawowe parametry geotechniczne poszczególnych warstw zestawiono w tabeli Nr Według Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, w obrysie przeprowadzonych badań występują złożone warunki gruntowe, obiekt zaliczono do I kategorii geotechnicznej. 6. Z uwagi na zlokalizowanie boisk sportowych na słabo przepuszczalnych gruntach gliniastych, nie ma możliwości odprowadzania wód opadowych do gruntu. W związku z tym zaleca się wykonać drenaż rurowy i liniowy oraz wyprofilować spadki powierzchniowe murawy boiska dla odprowadzenia tych wód z terenu komeksu sportowego. 7. Ze względu na występujące w podłożu grunty wysadzinowe oraz grunty słabo przepuszczalne, zaliczone do grupy nośności G3 i G4, proponuje się przeanalizować konieczność wykonania częściowej wymiany gruntów. 8. Roboty ziemne, wykonywać etapami, tylko i wyłącznie w okresie suchym, na dziennej działce roboczej, o powierzchni umożliwiającej, przygotowanie podłoża w tym samym dniu roboczym. 9. Podziału badanych gruntów na kategorie dokonano w oparciu o Ogólne specyfikacje techniczne, Generalna Dyrekcja Dróg Publicznych, Warszawa SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

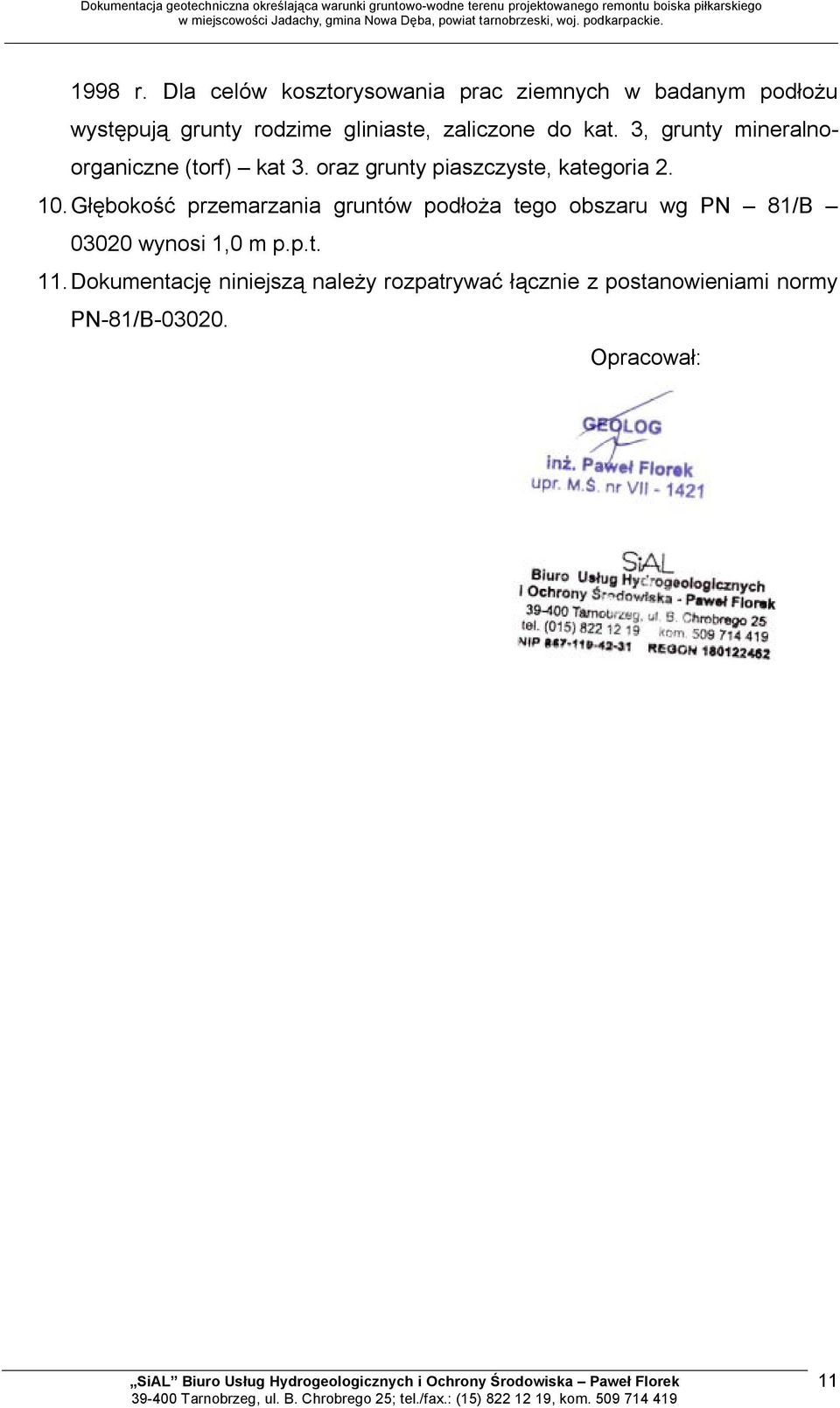

11 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego 1998 r. Dla celów kosztorysowania prac ziemnych w badanym podłożu występują grunty rodzime gliniaste, zaliczone do kat. 3, grunty mineralnoorganiczne (torf) kat 3. oraz grunty piaszczyste, kategoria Głębokość przemarzania gruntów podłoża tego obszaru wg PN 81/B wynosi 1,0 m p.p.t. 11. Dokumentację niniejszą należy rozpatrywać łącznie z postanowieniami normy PN-81/B Opracował: SiAL Biuro Usług Hydrogeologicznych i Ochrony Środowiska Paweł Florek Tarnobrzeg, ul. B. Chrobrego 25; tel./fax.: (15) , kom

12 CHARAKTERYSTYKA GEOTECHNICZNA WARSTW Temat: Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego Tabela Nr 2. PARAMETRY GEOTECHNICZNE (wg PN-81/B Metody: B i C) Wartość charakterystyczna x OBJAŚNIENIA GEOLOGICZNE n Współczynnik materiałowy γ m Wartość obliczeniowa x r Miąższość warstw [m] 0,3 0,6 0,3 0,8 0,4 1,2 0,4 1,0 0,5 1,5 Stratygrafia Opis geotechniczny warstw Glina piaszczysta na pograniczu gliny pylastej, astyczna Glina piaszczysta na pograniczu gliny pylastej z dodatkiem humusu, twardoastyczna Piasek pylasty z domieszką piasku drobnego, pyłu i humusu, średnio zagęszczony Piasek drobny z domieszką piasku pylastego i humusu, średnio zagęszczony Piasek drobny z domieszką piasku średniego, średnio zagęszczony Nr warstwy geotechnicznej Symbol gruntu wg PN-74/B Symbol geologicznej konsolidacji gruntu Stan gruntu Stopień zagęszczenia Stopień astyczności Wilgotność naturalna Wn Ia Gp//GΠ, C - 0,45 25 IIa I Gp+H, Gp//GΠ, t PΠ+Pd+H, PΠ+Pd+Π p, Pd; Pd+PΠ+H, Pd+PΠ,, Gęstość objętościowa ρ Spójność Cu Kąt tarcia wewnętrznego φu Edometryczny moduł ściśliwości pierwotnej MO wtórnej M Moduł odkształcenia pierwotnego EO wtórnego E I D I L % t/m 3 kpa kpa kpa kpa kpa I S GRUNTY MINERALNE: C - 0, , , , ,00 1,80 2,10 1,89 1,90 1,71 1,90 1,71 1,90 1,71 9,55 8,59 19,81 17, ,8 9,72 15,8 14,22 30,5 27,45 30,8 27,72 30,3 27,27 Wskaźnik zagęszczenia

13

14

15 "SiAL" B.U.H.i O.Ś. - Paweł Florek ul. B. Chrobrego 25, Tarnobrzeg PROFIL GEOTECHNICZNY OTWORU NR: O-1 Zał.Nr: 3.1 Wiertnica: LWP-16S Miejscowość: Jadachy Gmina: Nowa Dęba Powiat: tarnobrzeski Województwo: podkarpackie Obiekt: Remont boiska piłkarskiego Zleceniodawca: Gmina Nowa Dęba, ul. Rzeszowska 3 Nadzór geologiczny: Paweł Florek Nadzór wiertniczy: Paweł Florek System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niekontrolowany, glebowo-piaszczysty, mw/w średnio zagęszczony, szaro-czarny nn nasyp niekontrolowany, piaszczysty z domieszką w 0.50 gleby piaszczystej, średnio zagęszczony, szary 0.6 Nasypy Nasyp Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu piaski drobne, średnio zagęszczone, beżowe Pd I w/nw piasek drobny z domieszką piasku średniego, średnio zagęszczony, szary m 0 NR: S-2/O-2 Rzędna: m n.p.m. Data: nawierzchnia torfowa, astyczna, ciemnobrązowa T glina piaszczysta humusowa, twardoastyczna, brązowa Gp+H w t piasek drobny z domieszką piasku pylastego i humusu, średnio zagęszczony, szaro-zółty piasek drobny z domieszką piasku średniego, średnio zagęszczony, szary Pd+PP+H I m 0 Rysunek wykonano programem "GeoStar" Kartę opracował: Paweł Florek Data r.

16 "SiAL" B.U.H.i O.Ś. - Paweł Florek ul. B. Chrobrego 25, Tarnobrzeg PROFIL GEOTECHNICZNY OTWORU NR: O-3 Zał.Nr: 3.2 Wiertnica: LWP-16S Miejscowość: Jadachy Gmina: Nowa Dęba Powiat: tarnobrzeski Województwo: podkarpackie Obiekt: Remont boiska piłkarskiego Zleceniodawca: Gmina Nowa Dęba, ul. Rzeszowska 3 Nadzór geologiczny: Paweł Florek Nadzór wiertniczy: Paweł Florek System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nawierzchnia torfowa, astyczna, ciemnobrązowa T glina piaszczysta na pograniczu gliny pylastej, t twardoastyczna, jasnobrązowa w 0.60 glina piaszczysta na pograniczu gliny pylastej, Ia astyczna, jasnobrązowa piasek pylasty z domieszką piasku drobnego i pyłu, średnio zagęszczony, jasnożółty PP+Pd+Pp IIa piasek drobny z domieszką piasku pylastego, średnio zagęszczony, beżowy piasek pylasty z domieszką piasku drobnego i humusu, średnio zagęszczony, szary Symbol gruntu Pd+PP PP+Pd+H Warstwa geotechniczna I IIa Wilgotność m Stan gruntu piasek drobny z domieszką piasku średniego, średnio zagęszczony, szary NR: O-4 Rzędna: m n.p.m. Data: nawierzchnia torfowa, astyczna, ciemnobrązowa glina piaszczysta na pograniczu gliny pylastej, twardoastyczna, jasnobrązowa glina piaszczysta na pograniczu gliny pylastej, astyczna, jasnobrązowa T - Ia w t piasek pylasty z domieszką piasku drobnego i pyłu, średnio zagęszczony, ciemnobeżowy PP+Pd+Pp IIa m piasek drobny z domieszką piasku średniego, średnio zagęszczony, szary 0 Rysunek wykonano programem "GeoStar" Kartę opracował: Paweł Florek Data r.

17 "SiAL" B.U.H.i O.Ś. - Paweł Florek ul. B. Chrobrego 25, Tarnobrzeg PROFIL GEOTECHNICZNY OTWORU NR: S-1/O-5 Zał.Nr: 3.3 Wiertnica: LWP-16S Miejscowość: Jadachy Gmina: Nowa Dęba Powiat: tarnobrzeski Województwo: podkarpackie Obiekt: Remont boiska piłkarskiego Zleceniodawca: Gmina Nowa Dęba, ul. Rzeszowska 3 Nadzór geologiczny: Paweł Florek Nadzór wiertniczy: Paweł Florek System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny ~~ nawierzchnia torfowa, astyczna, ciemnobrązowa glina piaszczysta na pograniczu gliny pylastej, twardoastyczna, jasnobrązowa glina piaszczysta na pograniczu gliny pylastej, astyczna, jasnobrązowa Symbol gruntu T Warstwa geotechniczna - Ia Wilgotność w Stan gruntu t piasek pylasty z domieszką piasku drobnego i pyłu, średnio zagęszczony, ciemnobeżowy PP+Pd+Pp IIa m piasek drobny z domieszką piasku średniego, średnio zagęszczony, szary 0 Rysunek wykonano programem "GeoStar" Kartę opracował: Paweł Florek Data r.

18 "SiAL" B.U.H.i O.Ś. - PAWEŁ FLOREK ul. B. Chrobrego 25, Tarnobrzeg WYNIKI BADAŃ SONDĄ SLVT-10 NR: S-1/O-5 Zał.Nr: 4. Sonda Nr: S-1 Miejscowość: Jadachy Gmina: Nowa Dęba Powiat: tarnobrzeski Województwo: podkarpackie Obiekt: Remont boiska piłkarskiego Zleceniodawca: Gmina Nowa Dęba, ul. Rzeszowska 3 Nadzór geologiczny: Paweł Florek Nadzór wiertniczy: Paweł Florek System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Wytrzymałość gruntu na ścinanie t max [MPa] Ilość udarów na 10 cm wbicia sondy t max N 10 I D /(I L ) Stan [m.p.p.t] [m] Symbol Warstwa ~~ Stratygrafia 1.0 T - Ia (0.18) (0.40) (0.49) PP+Pd+Pp IIa NR: S-2/O-2 Rzędna: m n.p.m. Data: T (0.20) 0.50 Gp+H (0.02) Pd+PP+H I (0.14) Rysunek wykonano programem "GeoStar" Kartę opracował: Paweł Florek, r.

19 m n.p.m. O S-1/O O m n.p.m. OBJAŚNIENIA DO PRZEKROJU: Ia - - nr warstwy geotechnicznej O-1 - numer otworu badawczego S-1 - numer otworu badawczego ILśr. -średni stopień astyczności IDśr. -średni stopień zagęszczenia 150,22 m n.p.m. - rzędna terenu t PP+Pd+Pp 2.0 Ia IIa ~~ t T PP+Pd+Pp 2.1 Ia IIa IIa t I PP+Pd+Pp 1.3 Pd+PP 1.7 PP+Pd+H astyczny t - twardoastyczny - średnio zagęszczony nn - nasyp niekontrolowany H - humus PP - piaski pylaste Pd - piaski drobne Ps - piaski średnie Pp - pyły piaszczyste Gp - glina piaszczysta GP - glina pylasta Ia - ILśr. = 0,45 (, ) - ILśr. = 0,14 (Gp+H,, t) IIa - IDśr. = 0,52 (PP+Pd+H, PP+Pd+Pp, ) I - IDśr. = 0,58 (Pd; Pd+PP+H, Pd+PP, ) - IDśr. = 0,48 (, ) Rysunek wykonano programem "GeoStar" 52.9m 50.9m O-4 S-1/O-5 O-3 Biuro Usług Hydrogeologicznych i Ochrony Środowiska-Paweł Florek Zał.Nr ul. B. Chrobrego 25, Tarnobrzeg, kom. ( ) 5.1 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego w m. Jadachy, gm. Nowa Dęba, powiat tarnobrzeski. Data Nazwisko Podpis Opracował r P. FLOREK Przekrój geotechniczny I - I Skala 1:

20 m n.p.m. O O S-2/O m n.p.m. OBJAŚNIENIA DO PRZEKROJU: Ia - - nr warstwy geotechnicznej O-1 - numer otworu badawczego S-1 - numer otworu badawczego ILśr. -średni stopień astyczności IDśr. -średni stopień zagęszczenia 150,22 m n.p.m. - rzędna terenu - astyczny t - twardoastyczny - średnio zagęszczony t PP+Pd+Pp 1.3 Pd+PP 1.7 PP+Pd+H 2.5 IIa IIa Ia 1.1 I nn 0.5 Pd 1.5 I t T Gp+H 1.0 Pd+PP+H nn - nasyp niekontrolowany H - humus PP - piaski pylaste Pd - piaski drobne Ps - piaski średnie Pp - pyły piaszczyste Gp - glina piaszczysta GP - glina pylasta Ia - ILśr. = 0,45 (, ) - ILśr. = 0,14 (Gp+H,, t) IIa - IDśr. = 0,52 (PP+Pd+H, PP+Pd+Pp, ) I - IDśr. = 0,58 (Pd; Pd+PP+H, Pd+PP, ) - IDśr. = 0,48 (, ) Rysunek wykonano programem "GeoStar" O m O m S-2/O-2 Biuro Usług Hydrogeologicznych i Ochrony Środowiska-Paweł Florek ul. B. Chrobrego 25, Tarnobrzeg, kom. ( ) Data Nazwisko Podpis Opracował r P. FLOREK Zał.Nr 5.2 Dokumentacja geotechniczna określająca warunki gruntowo-wodne terenu projektowanego remontu boiska piłkarskiego w m. Jadachy, gm. Nowa Dęba, powiat tarnobrzeski. Przekrój geotechniczny II - II Skala 1:
