1 SPIS TREŚCI 1. Przedmiot i zakres opracowania Rozwiązania techniczne Przebudowa układu zasilania SN/nN Rozdzielnia RGnn Instalacje elektryczne wewnętrzne w budynku pompowni Instalacja wyrównawcza Instalacja odgromowa Układ antywłamaniowy pompowni System wizualizacji Rekomendowane rozwiązania...6 SPIS RYSUNKÓW 1. Przebudowa budynku pompowni Wariant I instalacje elektryczne rys. nr 1 2. Budowa budynku pompowni Wariant II instalacje elektryczne rys. nr 2 3. Budowa budynku pompowni Wariant III instalacje elektryczne rys. nr 3 4. Zestawienie szaf zasilających i sterowniczych pompowni rys. nr 4 1

System wizualizacji... 5 3. Rekomendowane rozwiązania...6 SPIS RYSUNKÓW 1. Przebudowa budynku pompowni Wariant I instalacje elektryczne rys. nr 1 2.

2 KONCEPCJA programowo-przestrzenna przebudowy pompowni strefowej wody przy ul. Sulechowskiej w Zielonej Górze branża elektryczna 1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest koncepcja przebudowy pompowni strefowej w zakresie branży elektrycznej, mieszczącej się przy ul. Sulechowskiej w Zielonej Górze. Niniejsze opracowanie obejmuje następujące zagadnienia: 1. Przebudowa układu zasilania SN/nN 2. Rozwiązania techniczne instalacji elektrycznych pompowni w następujących wariantach: Wariant 1. Wykorzystanie istniejącego budynku pompowni Wariant 2. Budowa nowego budynku pompowni za starą pompownią od strony Trasy Północnej Wariant 3 Budowa nowego budynku pompowni pomiędzy zbiornikiem na wodę czystą a istniejącą pompownią. 2. Rozwiązania techniczne 2.1. Przebudowa układu zasilania SN/nN Niezależnie od przyjętego wariantu przebudowy pompowni przewiduje się modernizację układu zasilania w miejsce istniejących 3 szt. transformatorów suchych 15/6kV - montaż 2 szt. istniejących transformatorów olejowych 15/0,4kV. Stanowiska transformatorowe zostaną przystosowane do zmienionych warunków pracy transformatorów. Z budynku stacji transformatorowej należy wyprowadzić linie zasilające równoległe o przekroju 300mm2 do proj. rozdzielni RGnn w budynku pompowni. Przewidywany prąd obciążenia: Po I O = = = 1198 A 3 * U * cos Φ 3 * 400 * 0,93 2

Niniejsze opracowanie obejmuje następujące zagadnienia: 1. Przebudowa układu zasilania SN/nN 2. Rozwiązania techniczne instalacji elektrycznych pompowni w następujących wariantach: Wariant 1.

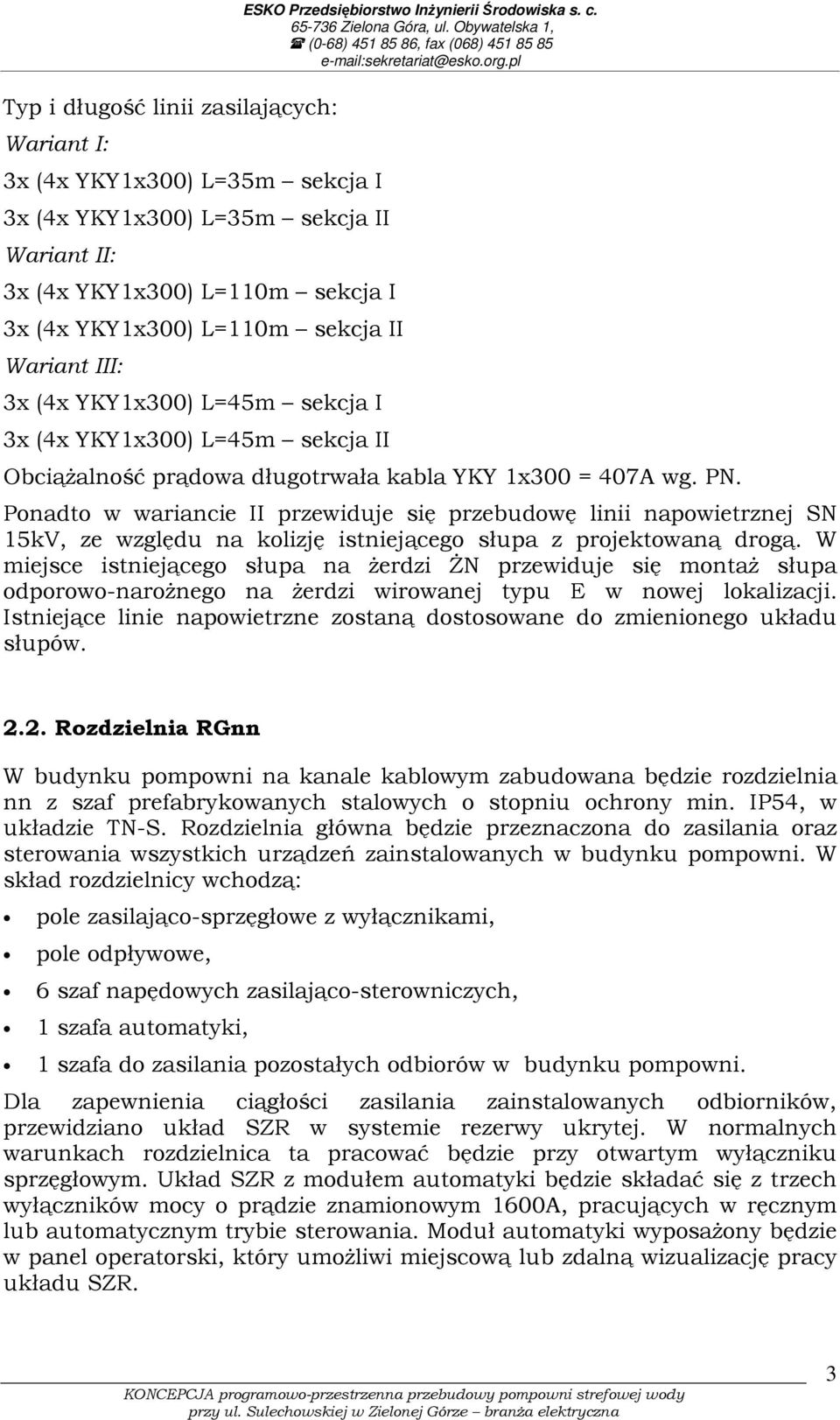

3 Typ i długość linii zasilających: Wariant I: 3x (4x YKY1x300) L=35m sekcja I 3x (4x YKY1x300) L=35m sekcja II Wariant II: 3x (4x YKY1x300) L=110m sekcja I 3x (4x YKY1x300) L=110m sekcja II Wariant III: 3x (4x YKY1x300) L=45m sekcja I 3x (4x YKY1x300) L=45m sekcja II ESKO Przedsiębiorstwo Inżynierii Środowiska s. c. Obciążalność prądowa długotrwała kabla YKY 1x300 = 407A wg. PN. Ponadto w wariancie II przewiduje się przebudowę linii napowietrznej SN 15kV, ze względu na kolizję istniejącego słupa z projektowaną drogą. W miejsce istniejącego słupa na żerdzi ŻN przewiduje się montaż słupa odporowo-narożnego na żerdzi wirowanej typu E w nowej lokalizacji. Istniejące linie napowietrzne zostaną dostosowane do zmienionego układu słupów Rozdzielnia RGnn W budynku pompowni na kanale kablowym zabudowana będzie rozdzielnia nn z szaf prefabrykowanych stalowych o stopniu ochrony min. IP54, w układzie TN-S. Rozdzielnia główna będzie przeznaczona do zasilania oraz sterowania wszystkich urządzeń zainstalowanych w budynku pompowni. W skład rozdzielnicy wchodzą: pole zasilająco-sprzęgłowe z wyłącznikami, pole odpływowe, 6 szaf napędowych zasilająco-sterowniczych, 1 szafa automatyki, 1 szafa do zasilania pozostałych odbiorów w budynku pompowni. Dla zapewnienia ciągłości zasilania zainstalowanych odbiorników, przewidziano układ SZR w systemie rezerwy ukrytej. W normalnych warunkach rozdzielnica ta pracować będzie przy otwartym wyłączniku sprzęgłowym. Układ SZR z modułem automatyki będzie składać się z trzech wyłączników mocy o prądzie znamionowym 1600A, pracujących w ręcznym lub automatycznym trybie sterowania. Moduł automatyki wyposażony będzie w panel operatorski, który umożliwi miejscową lub zdalną wizualizację pracy układu SZR. 3

Ponadto w wariancie II przewiduje się przebudowę linii napowietrznej SN 15kV, ze względu na kolizję istniejącego słupa z projektowaną drogą.

4 Segmenty zasilające będą posiadały analizatory sieci, które będą dokonywać pomiarów parametrów sieci zasilającej (pomiary prądów fazowych, napięć, mocy, częstotliwości, THD i innych). Analizator będzie posiadał możliwość rejestracji pomiarów o skrajnych wartościach, prowadzenia rejestracji zdarzeń, generowania alarmów. Urządzenie to będzie się komunikować z nadrzędnym systemem automatyki. Wyświetlacze analizatorów będą umieszczone na elewacji segmentu zasilającego. Segmenty zasilające zabezpieczone zostaną przeciwprzepięciowo. W szafach napędowych przewidziano zasilanie pomp poprzez przemienniki częstotliwości. Przewidziano zastosowanie dławików sieciowych oraz dławików DC w celu redukcji harmonicznych, zakłóceń generowanych przez przemienniki oraz zabezpieczenia przemiennika przed przepięciami na linii zasilającej. Przemienniki będą wyposażone w panel sterujący umieszczony na elewacji szafy. Na elewacji szafy umieszczony będzie przełącznik trybu pracy. Możliwe będzie sterowanie pompy lokalne z panelu oraz zdalne z systemu automatyki poprzez interfejs komunikacyjny. Dla potrzeb sterowania przewidziano sterownik PLC o budowie modułowej. Sterownik posiada kartę pamięci w celu wykonywania kopii zapasowej programu (automatycznie). PLC jest wyposażony w magistralę komunikacyjną dla potrzeb procesu. Na drzwiach szafy automatyki będzie zainstalowany panel graficzny (HMI). Dla lokalnego sterowania oraz podglądu parametrów przewidziano panel dotykowy, kolorowy. Panel podłączony będzie do systemu poprzez interfejs komunikacyjny. W szafie umieszczony będzie zasilacz awaryjny UPS, który w razie awarii sieci zasilającej podtrzyma zasilanie dla systemu automatyki, dla kart sterujących przemienników częstotliwości (zostanie zachowana komunikacja z przemiennikami), dla analizatorów sieci oraz dla obwodów bezpieczeństwa. Zastosowany zasilacz UPS udostępni podstawowe sygnały diagnostyczne do nadrzędnego systemu automatyki Instalacje elektryczne wewnętrzne w budynku pompowni Poza montażem szaf zasilających i sterowniczych przewiduje się montaż niezbędnych instalacji elektrycznych wewnętrznych w budynku pompowni: zasilania oświetlenia, ogrzewania, wentylacji itp.. Do instalacji wewnętrznych przewiduje się osprzęt bryzgoszczelny o stopniu ochrony IP 44 lub więcej. Oświetlenie budynku z wykorzystaniem świetlówkowych opraw przemysłowych o stopniu ochrony min. IP65. Część opraw oświetleniowych wyposażona będzie w moduł awaryjny podtrzymujący świecenie oprawy po zaniku napięcia zasilania przez co najmniej 1h. Oświetlenie wejść do budynku oprawami żarowymi bryzgoszczelnymi. Oprawy załączane będą poprzez łączniki 1-biegunowe montowane jako n/t. Budynek wyposażony będzie w zestawy gniazd wtyczkowych montowane n/t, wyposażone w zabezpieczenia przeciwporażeniowe. 4

Urządzenie to będzie się komunikować z nadrzędnym systemem automatyki. Wyświetlacze analizatorów będą umieszczone na elewacji segmentu zasilającego.

5 Instalacje będą wykonane jako natynkowe w rurkach elektroinstalacyjnych, częściowo na korytkach stalowych ocynkowanych mocowanych na wspornikach do ściany oraz w rurach ochronnych w betonie. Przewody instalacji wzdłuż tras poziomych układane w korytkach, natomiast odcinki pionowe (końcowe) w rurkach instalacyjnych przymocowanych uchwytami do ściany. Kable siłowe i sygnalizacyjne pomp będą prowadzone w istniejących lub projektowanych kanałach kablowych o wymiarach 300x500 (szer. x głęb.) i korytkach kablowych Instalacja wyrównawcza W celu wyrównania potencjałów w budynku pompowni przewiduje się wykonanie instalacji wyrównawczej. W budynku zamontowana będzie główna szyna wyrównawcza GSW połączona z uziomem fundamentowym. Do GSW przyłączone będą szyny PE rozdzielnic oraz instalacja wyrównawcza budynku pompowni Instalacja odgromowa Na dachu nowego budynku przewiduje się wykonanie instalacji odgromowej, natomiast jako uziemienie budynku - sztuczny uziom fundamentowy ułożony przed wylaniem ławy fundamentowej Układ antywłamaniowy pompowni Systemem sygnalizacji włamaniowej objęty zostanie budynek pompowni. Przewidziano układ alarmowy oparty na centrali alarmowej, czujkach dualnych i kontaktronowych. Do wejść cyfrowych sterownika doprowadzone zostaną sygnały uzbrojenia centrali alarmowej oraz włamania w celu przekazania do systemu monitoringu System wizualizacji Układ sterowania i wizualizacji pompowni umożliwi włączenie go w przyszłości w struktury zdalnego zarządzania. System monitoringu i wizualizacji będzie nadzorował pracę pompowni z wykorzystaniem przesyłu danych za pomocą komunikacji radiowej. W tym celu w szafie automatyki zabudowany będzie radiomodem, który będzie wymieniał informacje ze sterownikiem PLC przy wykorzystaniu jednego z portów komunikacyjnych. Wizualizacja miejscowa i zdalna zapewni nadzorowanie m.in. następujących parametrów pracy pompowni: - prądy pomp, - czas pracy pomp, - praca pomp, 5

Kable siłowe i sygnalizacyjne pomp będą prowadzone w istniejących lub projektowanych kanałach kablowych o wymiarach 300x500 (szer. x głęb.) i korytkach kablowych. 2.4.

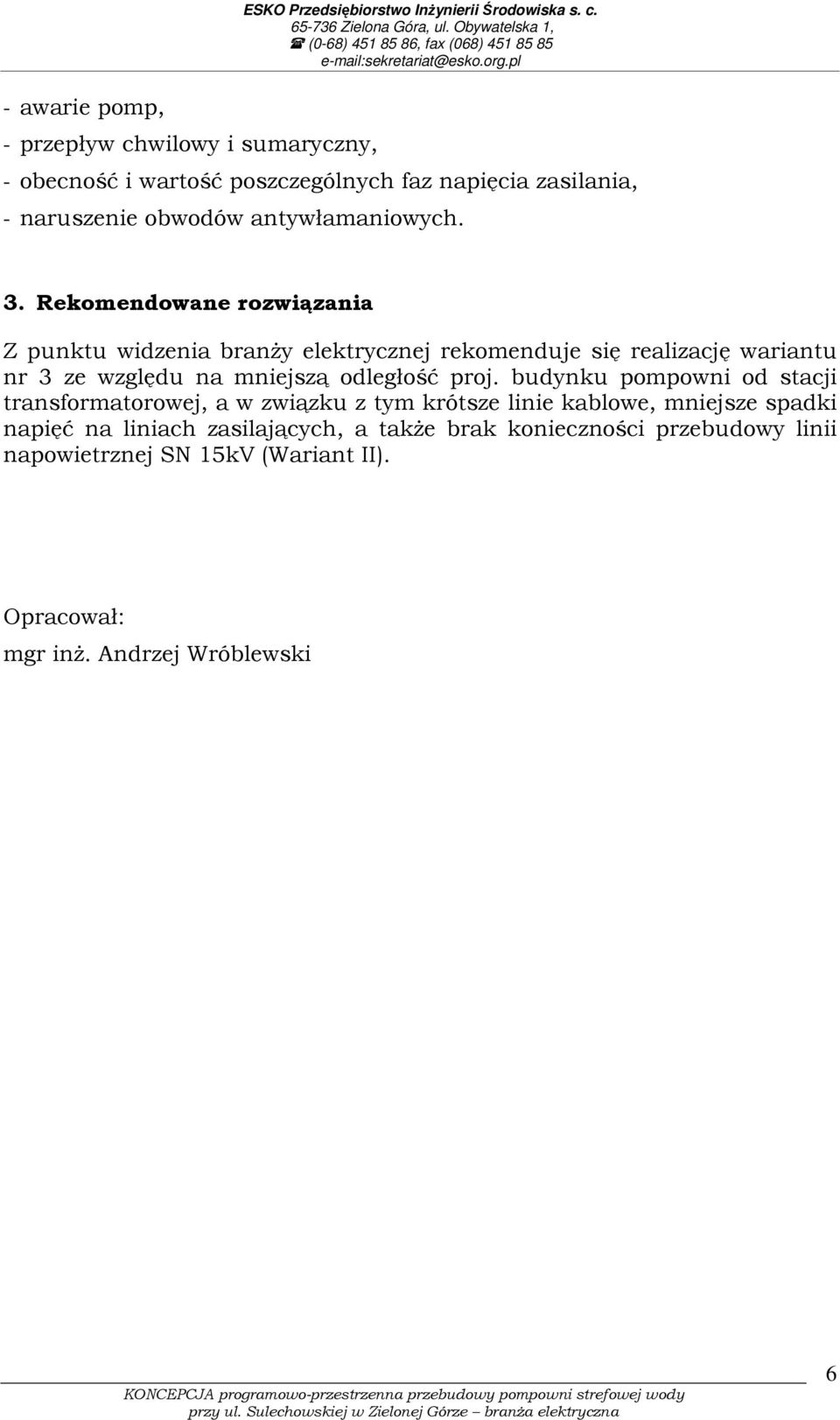

6 - awarie pomp, - przepływ chwilowy i sumaryczny, ESKO Przedsiębiorstwo Inżynierii Środowiska s. c. - obecność i wartość poszczególnych faz napięcia zasilania, - naruszenie obwodów antywłamaniowych. 3. Rekomendowane rozwiązania Z punktu widzenia branży elektrycznej rekomenduje się realizację wariantu nr 3 ze względu na mniejszą odległość proj. budynku pompowni od stacji transformatorowej, a w związku z tym krótsze linie kablowe, mniejsze spadki napięć na liniach zasilających, a także brak konieczności przebudowy linii napowietrznej SN 15kV (Wariant II). Opracował: mgr inż. Andrzej Wróblewski 6

budynku pompowni od stacji transformatorowej, a w związku z tym krótsze linie kablowe, mniejsze spadki napięć na liniach zasilających, a także brak
