1 F H U M. P. B I K E S P A T R Y K D U D E K P R A C O W N I A P R O J E K T O W A U L. L A N G I E W I C Z A 1/1, O S T R Ó W W L K P. nip , regon tel , patryk_dudek@wp.pl Projekt dla zadania pn: UTWORZENIE SZKOLNEGO PLACU ZABAW PRZY SZKOLE PODSTAWOWEJ NR 1 W RAMACH RZĄDOWEGO PROGRAMU RADOSNA SZKOŁA UL. PARTYZANCKA 15, OSTRÓW WIELKOPOLSKI DZ NR 1/1; 4/1; 5/1; 6/1, AM-1, OBRĘB 0072 INWESTOR: Gmina Miasto Ostrów Wielkopolski Al. Powstańców Wielkopolskich 18, Ostrów Wielkopolski AUTORZY PROJEKTU: mgr inż. arch. Patryk Dudek mgr inż. arch. Damian Szulc Ostrów Wielkopolski r.

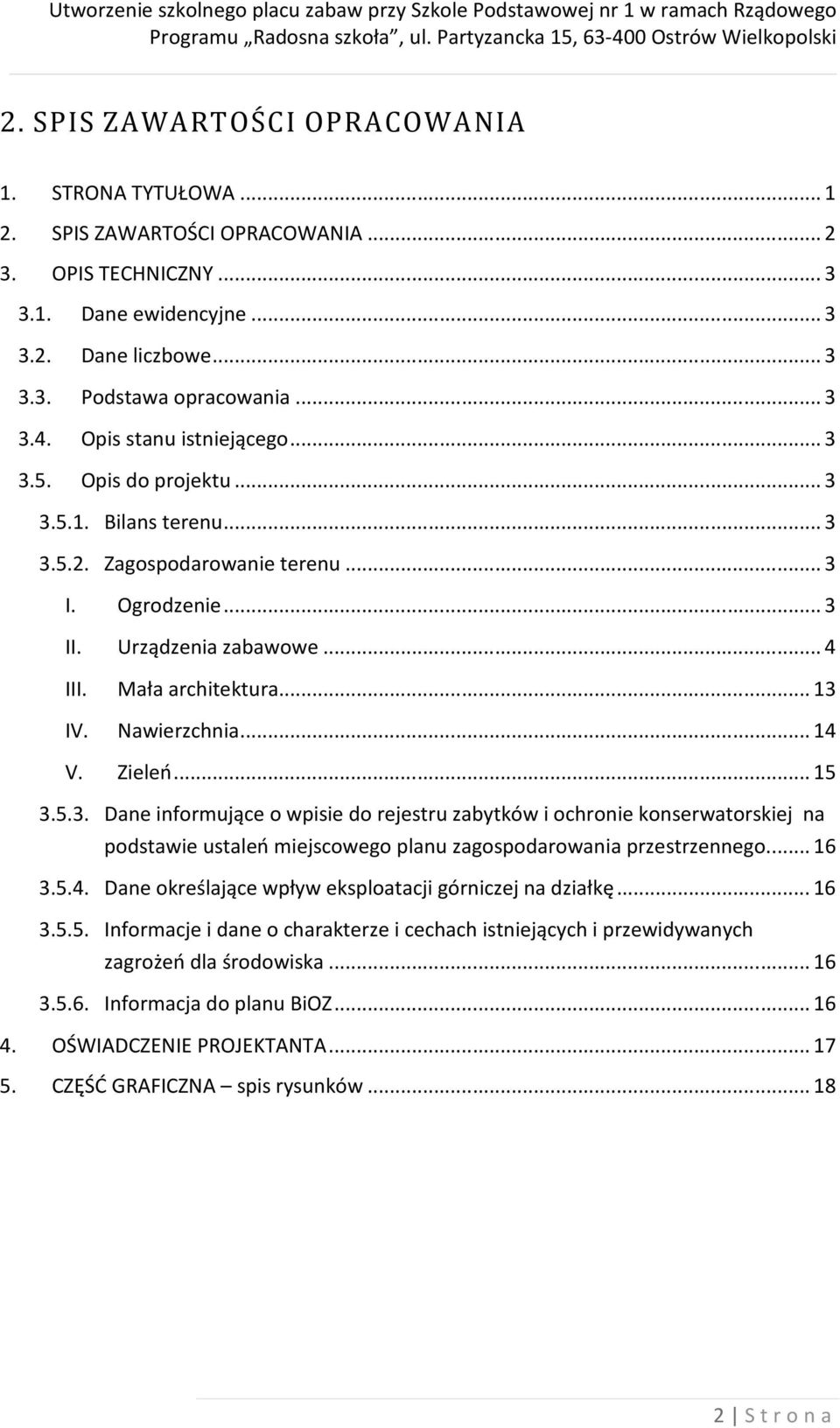

2 2. SPIS ZAWARTOŚCI OPRACOWANIA 1. STRONA TYTUŁOWA SPIS ZAWARTOŚCI OPRACOWANIA OPIS TECHNICZNY Dane ewidencyjne Dane liczbowe Podstawa opracowania Opis stanu istniejącego Opis do projektu Bilans terenu Zagospodarowanie terenu... 3 I. Ogrodzenie... 3 II. Urządzenia zabawowe... 4 III. Mała architektura IV. Nawierzchnia V. Zieleń Dane informujące o wpisie do rejestru zabytków i ochronie konserwatorskiej na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego Dane określające wpływ eksploatacji górniczej na działkę Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska Informacja do planu BiOZ OŚWIADCZENIE PROJEKTANTA CZĘŚĆ GRAFICZNA spis rysunków S t r o n a

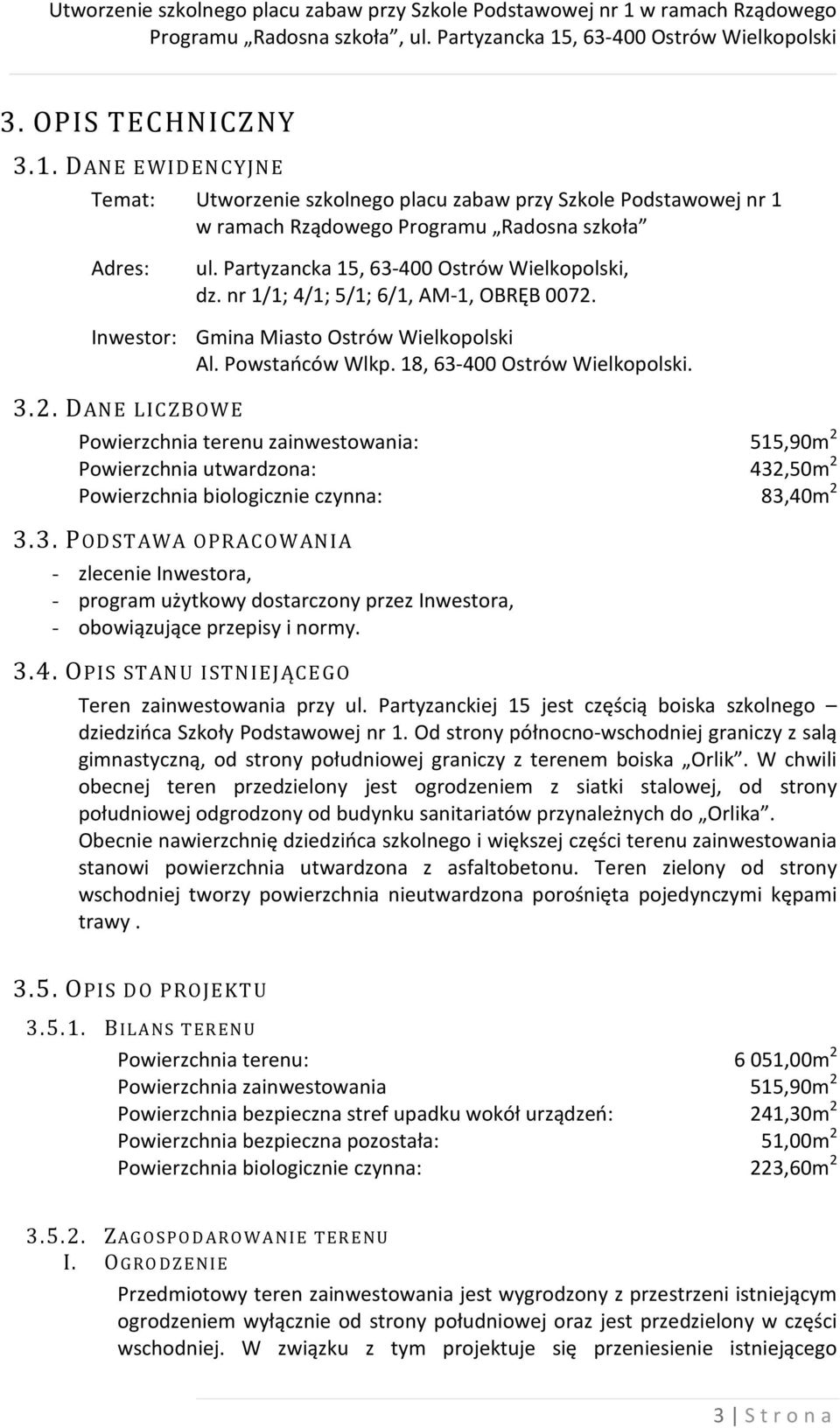

3 3. OPIS TECHNICZNY 3.1. DANE EWIDENCYJNE Temat: Utworzenie szkolnego placu zabaw przy Szkole Podstawowej nr 1 w ramach Rządowego Programu Radosna szkoła Adres: ul. Partyzancka 15, Ostrów Wielkopolski, dz. nr 1/1; 4/1; 5/1; 6/1, AM-1, OBRĘB Inwestor: Gmina Miasto Ostrów Wielkopolski Al. Powstańców Wlkp. 18, Ostrów Wielkopolski DANE LICZBOWE Powierzchnia terenu zainwestowania: 515,90m 2 Powierzchnia utwardzona: 432,50m 2 Powierzchnia biologicznie czynna: 83,40m PODSTAWA OPRACOWANIA - zlecenie Inwestora, - program użytkowy dostarczony przez Inwestora, - obowiązujące przepisy i normy OPIS STANU ISTNIEJĄCEGO Teren zainwestowania przy ul. Partyzanckiej 15 jest częścią boiska szkolnego dziedzińca Szkoły Podstawowej nr 1. Od strony północno-wschodniej graniczy z salą gimnastyczną, od strony południowej graniczy z terenem boiska Orlik. W chwili obecnej teren przedzielony jest ogrodzeniem z siatki stalowej, od strony południowej odgrodzony od budynku sanitariatów przynależnych do Orlika. Obecnie nawierzchnię dziedzińca szkolnego i większej części terenu zainwestowania stanowi powierzchnia utwardzona z asfaltobetonu. Teren zielony od strony wschodniej tworzy powierzchnia nieutwardzona porośnięta pojedynczymi kępami trawy OPIS DO PROJEKTU BILANS TERENU Powierzchnia terenu: 6 051,00m 2 Powierzchnia zainwestowania 515,90m 2 Powierzchnia bezpieczna stref upadku wokół urządzeń: 241,30m 2 Powierzchnia bezpieczna pozostała: 51,00m 2 Powierzchnia biologicznie czynna: 223,60m ZAGOSPODAROWANIE TERENU I. OGRODZENIE Przedmiotowy teren zainwestowania jest wygrodzony z przestrzeni istniejącym ogrodzeniem wyłącznie od strony południowej oraz jest przedzielony w części wschodniej. W związku z tym projektuje się przeniesienie istniejącego 3 S t r o n a

4 ogrodzenia na granicę zainwestowania od strony wschodniej. Na nowe ogrodzenie składają się istniejące słupki stalowe oraz istniejące przęsła z siatki stalowej z prętów. Należy rozebrać istniejące ogrodzenie dzielące teren zainwestowania na dwie części a następnie odbudować je na granicy zainwestowania. W części przyziemnej wykonać wykończenie deską betonową w celu wygrodzenia różnych typów nawierzchni. Dodatkowo słupki i przęsła zabezpieczyć antykorozyjnie poprzez oczyszczenie z istniejącej powłoki malarskiej i korozji. Pomalować emulsją podkładową zabezpieczającą przed dalszą korozją a następnie emulsją wierzchnią w kolorze ciemnozielonym. Od strony dziedzińca szkolnego projektuje się wydzielenie przestrzeni szpalerem drzew iglastych wys. 150cm (Thuja szmaragd). II. URZĄDZENIA ZABAWOWE W projekcie przyjęto typy urządzeń zabawowych (huśtawka wahadłowa podwójna, zestaw sprawnościowy, huśtawka ważka, huśtawka kiwak ). Wszystkie ilustracje zamieszczono w celach poglądowych. Urządzenia należy wykonać zgodnie z wymiarami i wymogami technicznymi ujętymi w projekcie. UWAGA! Wszelkie prace fundamentowe należy wykonywać z należytą ostrożnością przez fakt możliwego wystąpienia sieci instalacji podziemnych nieujawnionych na mapie ewidencyjnej. A. Urządzenie zabawowe huśtawka wahadłowa podwójna dla dzieci od 3-12 lat (URZĄDZENIE nr 1). OPIS TECHNICZNY URZĄDZENIA: - drewno konstrukcyjne sosnowe klejone warstwowo malowane farbami akrylowymi tworzącymi elastyczną powłokę, - wszystkie elementy konstrukcyjne wykonane z drewna klejonego warstwowo (kantówka 100mmx100mm o zaokrąglonych krawędziach), - dodatkowo po obu zewnętrznych stronach huśtawki umieszczona płyta zabezpieczająca ze sklejki wodoodpornej grubości 25 mm, - belka górna poprzeczna stalowa malowana proszkowo, - łańcuch techniczny kalibrowany, - siedziska huśtawki, deseczka metalowa powlekana tworzywem, zawieszona na łożyskach samosmarujących, - koszyk metalowy powlekany tworzywem zawieszony na łożyskach samosmarujących, - cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie, - strefa upadku dla upadku z wysokości do 170cm, - na urządzeniu należy umieścić tabliczkę informacyjną o przeznaczeniu, w szczególności informację o dopuszczalnym wieku użytkowników. 4 S t r o n a

5 5 S t r o n a

6 B. Urządzenie zabawowe zestaw sprawnościowy (URZĄDZENIE nr 2) OPIS TECHNICZNY URZADZENIA: - wszystkie elementy konstrukcyjne są wykonane z drewna klejonego warstwowo (kantówka o wymiarach 100mmx100mm o zaokrąglonych krawędziach dodatkowo z każdej strony belki konstrukcyjnej znajduje się frez wzdłużny), - drewniane elementy konstrukcyjne malowane farbami akrylowymi tworzącymi elastyczną powłokę, - wszystkie elementy takie jak drabinki poziome wykonane z rurek stalowych i malowanych proszkowo w kolorze, - śruby ocynkowane w słupach konstrukcyjnych, powinny być zabezpieczone zaślepkami z tworzywa, - elementy konstrukcyjne zakończone od góry kapturkami z tworzywa, - przeplotnia pozioma wykonana z lin stalowych na oplocie polipropylenowym, - cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie, - strefa upadku dla upadku z wysokości do 300cm, - na urządzeniu należy umieścić tabliczkę informacyjną o przeznaczeniu, w szczególności informację o dopuszczalnym wieku użytkowników. 6 S t r o n a

7 UWAGA: Dopuszcza się zakup i ustawienie urządzenia w drugim, późniejszym etapie inwestycji wg uznania Inwestora. 7 S t r o n a

8 C. Urządzenie zabawowe huśtawka ważka (URZĄDZENIE nr 3) OPIS TECHNICZNY URZĄDZENIA: - elementy konstrukcyjne wykonane z rurek stalowych i malowanych proszkowo w kolorze, - drewniane elementy konstrukcyjne oraz oparcia malowane farbami akrylowymi tworzącymi elastyczna powlokę, - zabezpieczenie całkowitego opadania amortyzator z grubej gumy (min 1cm), - umieszczenie wahadła na wysokości 50cm ponad podłożem, - śruby ocynkowane powinny być zabezpieczone zaślepkami z tworzywa, - cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie, - strefa upadku dla upadku z wysokości do 100cm, - na urządzeniu należy umieścić tabliczkę informacyjną o przeznaczeniu, w szczególności informację o dopuszczalnym wieku użytkowników. 8 S t r o n a

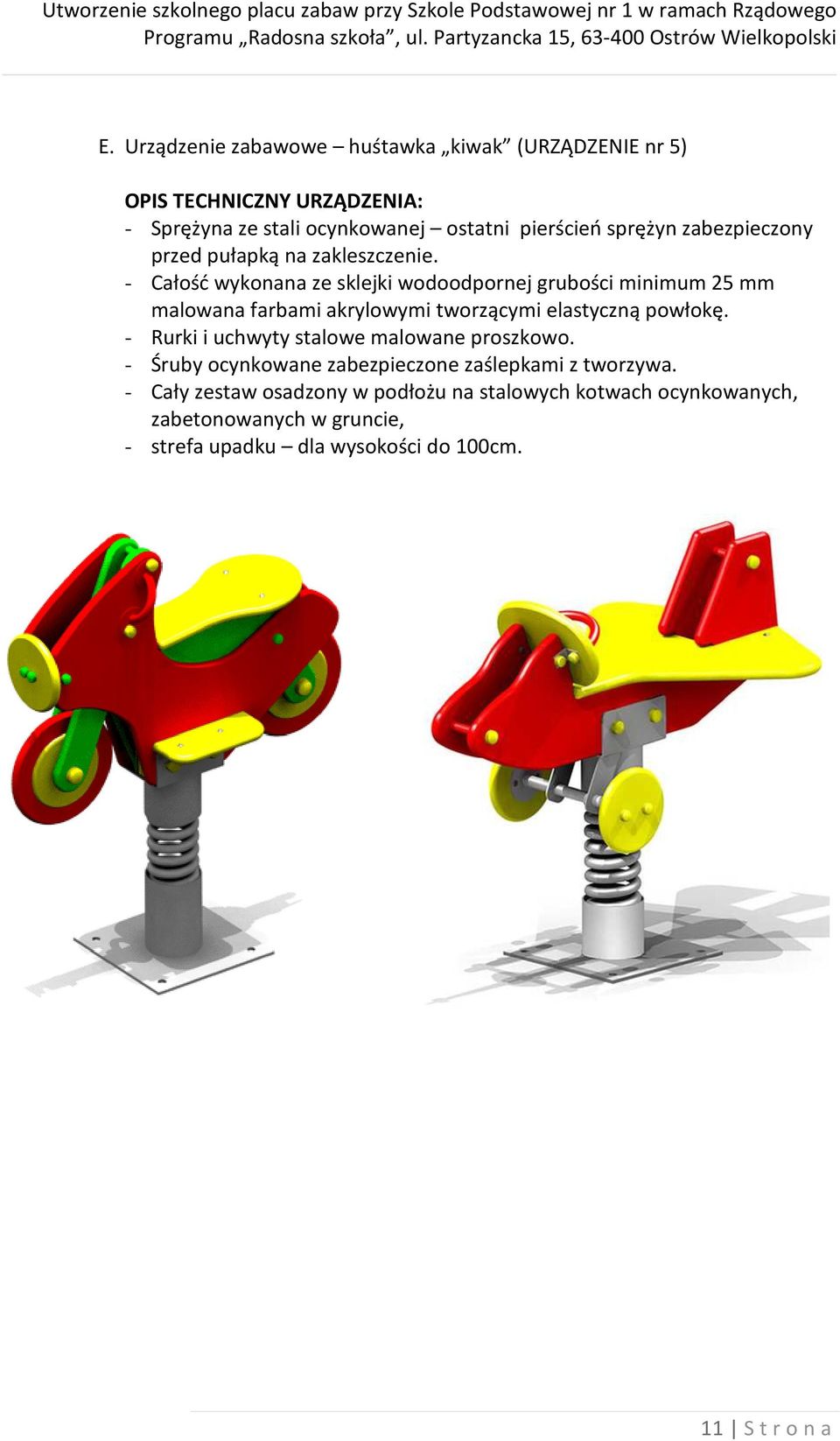

9 D. Urządzenie zabawowe zestaw sprawnościowy (URZĄDZENIE nr 4) OPIS TECHNICZNY URZADZENIA: - wszystkie elementy konstrukcyjne są wykonane z drewna klejonego warstwowo (kantówka o wymiarach 100mmx100mm o zaokrąglonych krawędziach dodatkowo z każdej strony belki konstrukcyjnej znajduje się frez wzdłużny), - drewniane elementy konstrukcyjne malowane farbami akrylowymi tworzącymi elastyczną powłokę, - wszystkie elementy takie jak drabinki poziome wykonane z rurek stalowych i malowanych proszkowo w kolorze, - śruby ocynkowane w słupach konstrukcyjnych, powinny być zabezpieczone zaślepkami z tworzywa, - elementy konstrukcyjne zakończone od góry kapturkami z tworzywa, - schody wejściowe wykonane ze sklejki wodoodpornej o grubości 25 mm, antypoślizgowe, - podest na wysokości 155cm, - przeplotnia pionowa linowa wykonana z lin stalowych na oplocie polipropylenowym, - cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie, - strefa upadku dla wysokości do 300cm, - na urządzeniu należy umieścić tabliczkę informacyjną o przeznaczeniu, w szczególności informację o dopuszczalnym wieku użytkowników. 9 S t r o n a

10 10 S t r o n a

11 E. Urządzenie zabawowe huśtawka kiwak (URZĄDZENIE nr 5) OPIS TECHNICZNY URZĄDZENIA: - Sprężyna ze stali ocynkowanej ostatni pierścień sprężyn zabezpieczony przed pułapką na zakleszczenie. - Całość wykonana ze sklejki wodoodpornej grubości minimum 25 mm malowana farbami akrylowymi tworzącymi elastyczną powłokę. - Rurki i uchwyty stalowe malowane proszkowo. - Śruby ocynkowane zabezpieczone zaślepkami z tworzywa. - Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie, - strefa upadku dla wysokości do 100cm. 11 S t r o n a

12 12 S t r o n a

13 F. Parasol ogrodowy duży Parasol stalowy systemowy: - średnica 400cm, - max wysokość 300cm, - wysokość do spodu ramion min 200cm, - ramiona z profili stalowych składanych zabezpieczonych antykorozyjnie, - trzon profil rurowy zamknięty zabezpieczony antykorozyjnie, - zakotwiony w podłożu za pomocą stopy fundamentowej, - system dwuczęściowy umożliwiający złożenie i demontaż części nadziemnej w okresie zimowym, UWAGA: Dopuszcza się zakup i ustawienie parasola w drugim, późniejszym etapie inwestycji. Bez względu na to, w pierwszym etapie inwestycji należy wykonać fundament pod ustawienie parasola. G. Tablica informacyjna regulamin korzystania z placu zabaw Konstrukcja tablicy informacyjnej wykonana z profili stalowych malowanych proszkowo. Całość osadzona w gruncie za pomocą betonowego fundamentu. Regulamin powinien zawierać min. następujące informacje: - o przeznaczeniu placu zabaw dla dzieci od lat 6 wzwyż, - o opiece nad najmłodszymi dzieciom poniżej 12 lat wolno korzystać z urządzeń zabawowych wyłącznie pod nadzorem osób dorosłych, - o bezwzględnym zakazie wprowadzania psów, - o zachowaniu ładu i porządku na placu zabaw nie wolno śmiecić, wszystkie odpadki należy wyrzucać do kosza na śmieci, - pozostałe istotne dla bezpieczeństwa bawiących się dzieci. - o Inwestorze Instytucji finansującej realizację placu zabaw - o organie wsparcia finansowego program Radosna szkoła III. MAŁA ARCHITEKTURA A. Ławka W projekcie przewidziano wyposażenie placu zabaw w 4 nowe ławki żeliwne z siedziskiem i oparciem drewnianym. Każdą ławkę projektuje się o wymiarach 180x60x71cm (długość x szerokość x wysokość). Oparcie i siedziska drewniane zaimpregnowane substancją ograniczającą wpływ czynników atmosferycznych i korozję biologiczną drewna. Elementy żeliwne zamocowane za pomocą śrub do prefabrykowanego fundamentu betonowego, malowane na kolor czarny, Elementy drewniane uprzednio poddane zakonserwowaniu, malowane na kolor brązowy orzech, ciemny dąb, ewentualnie mahoń. Projektuje się lokalizację nowych ławek w miejscach istniejących ławek. B. Kosz na odpadki Jako uzupełnienie podstawowego wyposażenia placu zabaw projektuje się jeden kosz na odpadki, zlokalizowany bezpośrednio przy tablicy informacyjnej, 13 S t r o n a

14 w obrębie strefy wejściowej na plac. Podstawa kosza na śmieci wykonana z betonu. Konstrukcja kosza stalowa, zamocowana za pomocą śrub do prefabrykowanego fundamentu betonowego, malowana proszkowo na kolor grafitowy. Wsad stalowy ocynkowany. Wykończenie kosza drewniane, uprzednio poddane zakonserwowaniu, malowane na kolor brązowy, identyczny jak ławki orzech, ciemny dąb, ewentualnie mahoń. IV. NAWIERZCHNIA A. Nawierzchnia strefy bezpiecznego upadku Główną przyczyną urazów na placach zabaw jest upadek z urządzenia zabawowego na nawierzchnię dlatego niezwykle istotne jest stosowanie stref bezpiecznego upadku w celu zapewnienia bezpieczeństwa użytkownikom. Wg obowiązujących norm strefy bezpieczeństwa należy stosować wokół urządzeń na których dzieci mogą się bawić na wysokości powyżej 60cm ponad poziomem terenu. W przypadku urządzeń takich jak zjeżdżalnia czy huśtawka wymaganie urządzenia stref bezpiecznego upadku jest obligatoryjne, niezależnie od wysokości urządzenia. W projekcie przewidziano strefę bezpiecznego upadku dla każdego z urządzeń, zgodnie z rysunkiem zagospodarowania terenu. Przyjęto powierzchnię syntetyczną z płytek o wymiarach 50x50cm z granulatu gumowego typu SBR. Grubość warstwy zaprojektowano od 4,5cm do 9cm, w zależności od urządzenia, zgodnie z częścią rysunkową projektu. Warstwa ta jest ułożona na przygotowanym wcześniej terenie. Prace rozpocząć od zdemontowania warstwy asfaltobetonu (20-40cm). Różnice terenu w powstałym wykopie zniwelować. Na dnie wykopu projektuje się rozłożenie warstwy geowłókniny rozpinanej za pomocą szpilek, zabezpieczającej przed przerostem korzeni od spodu. Następnie należy rozłożyć warstwę kruszywa łamanego stabilizowanego o frakcji od 5-32mm. Łączna grubość 30-35cm zależna od grubości płytek gumowych. Całość warstwy winna być zlicowana ze sobą oraz z krawężnikami bezpiecznymi zabezpieczającymi obrzeża płytek. Projektuje się strefę upadku równą 241,30 m2 powierzchni bezpiecznej w kolorze pomarańczowym oraz 51,00 m2 powierzchni komunikacji w kolorze niebieskim. Elastyczne Płytki gumowe musza posiadać atesty zgodnie z 14 S t r o n a

15 wymaganiami dotyczącymi absorpcji uderzeń i wstrząsów podczas upadku według norm EN 1176 i EN B. Obrzeża strefy bezpiecznego upadku Na styku nawierzchni strefy bezpiecznego upadku z podłożem trawiastym projektuje się wykonanie obrzeży z wykorzystaniem bezpiecznych elastycznych krawężników produkowanych z granulatu gumowego typu SBR. Krawężniki mają wymiary 1000x250x40 mm. Należy zapewnić ułożenie krawężników tak, by wystawał ok. 1,5 cm ponad powierzchnię trawiastą. Należy zwrócić uwagę, żeby krawężnik nie wystawał nigdzie ponad 2cm, gdyż powstanie wtedy przeszkoda architektoniczna. Bezpieczne krawężniki układa się na odpowiednio przygotowanym ubitym podłożu ławie żwirowej lub na podsypce cementowo-piaskowej. Minimalna grubość podsypki pod krawężnikiem to 5cm, zalecana 10cm. Podsypka winna sięgać 2/3 wysokości krawężnika. W celu lepszego zabezpieczenia krawężników zaleca się je kleić wzajemnie za pomocą kleju poliuretanowego. Szczegół rozwiązania został przedstawiony w części graficznej rys. Detal 1. V. ZIELEŃ A. Nawierzchnia trawiasta Na terenie inwestycji projektuje się rekultywację powierzchni zielonej. W tym celu przygotowanie terenu należy rozpocząć od zaorania powierzchni. Poprzez bronowanie należy glebę wyrównać oraz oczyścić z większych chwastów i pozostałych nierozbitych kęp istniejącej darni. Ewentualny humus pozostały z wykopu pod urządzeniami należy rozplantować po całym terenie zielonym, zachowując istniejący minimalny spadek terenu. Tak przygotowany teren należy spryskać środkami chwastobójczymi. Jedną z głównych czynności, jaką należy wykonać przed wysiewem jest ustalenie rodzaju gleby. Na glebach suchych i jałowych stosujemy nawozy organiczne jak kompost i rozłożony obornik, lub nawozy mineralne. Należy również określić odczyn gleby, który dla roślin trawiastych powinien być utrzymany w granicach ph , czyli lekko kwaśny. Nadmierną kwasowość można zmniejszyć przez dodanie do gleby odpowiedniej ilości wapna. Na tak przygotowaną powierzchnię przewiduje się ułożenie 5cm warstwy świeżego humusu, przygotowanego pod zakładanie trawników do użytku intensywnego. Całość następnie należy odpowiednio wyrównać poprzez uwałowanie walcem kolczatką, który dodatkowo rozbije ewentualne bryły ziemi. Siew trawy można przeprowadzić w terminie od kwietnia do końca września. Zalecana dawka siewu wynosi 1 kg nasion 40 m2 powierzchni w zależności od wymogów gleby dawkę można zwiększyć. Do wysiewu należy zastosować specjalną mieszankę traw przeznaczonych do zakładania muraw narażonych na częste deptanie. Podstawowym czynnikiem takiej mieszanki jest kostrzewa trzcinowa. Gatunek ten dobrze znosi niekorzystne warunki glebowe, suszę, nadmiar wilgoci oraz mróz. Kostrzewa trzcinowa posiada silny i głęboki system korzeniowy, co wyróżnia ją spośród innych gatunków traw. W połączeniu z innymi nasionami wchodzącymi w skład mieszanki tworzy silną zwartą darń o kolorze ciemnozielonym. 15 S t r o n a

16 B. Nasadzenia zieleni niskiej W celu ograniczenia możliwego wpływu hałasu na bezpośrednio sąsiadujące pomieszczenia klas lekcyjnych projektuje się nasadzenia szpalerem drzew iglastych zimozielonych. W tym celu przyjęto do nasadzeń gatunek Tuja Szmaragd (Thuja occidentalis) o wysokości 150cm w odstępach co 60cm w celu utworzenia jednorodnego żywopłotu. Przed nasadzeniem teren należy odpowiednio przygotować poprzez wybruzdowanie pasa szerokości 60cm i głębokości ok. 40cm. Drzewka sadzić co 60cm uzupełniając humusem przeznaczonym do nasadzeń drzew iglastych do wysokości ok. 10cm poniżej powierzchni trawy. Pozostałą warstwę uzupełnić korą drzewną sosnową do nasadzeń zimozielonych, do wysokości powierzchni trawiastej. W celu uniknięcia przerastania trawy w kierunku kory sugeruje się zastosowanie obrzeża z palików drewnianych lub PVC. UWAGA: Dopuszcza się wykonanie nasadzeń szpaleru drzew w drugim, późniejszym etapie inwestycji DANE INFORMUJĄCE O WPISIE DO REJESTRU ZABYTKÓW I OCHRONIE KONSERWATORSKIEJ. Projekt małej architektury placu zabaw, nie podlega uzgodnieniom zarówno z Miejskim jak i z Wojewódzkim Konserwatorem Zabytków DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ NA DZIAŁKĘ Działka nie znajduje się na terenach objętych eksploatacją górniczą INFORMACJE I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROŻEŃ DLA ŚRODOWISKA Nie przewiduje sie zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów w związku z planowaną inwestycją INFORMACJA DO PLANU BIOZ Dla potrzeb realizacji inwestycji nie ma konieczności sporządzania planu BiOZ Opracowanie: mgr inż. arch. Patryk Dudek 16 S t r o n a

17 4. OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (tekst jednolity Dz. U. z 2010r. Nr 243, poz. 1623), OŚWIADCZAM że projekt dla zadania pn: Utworzenie szkolnego placu zabaw przy Szkole Podstawowej nr 1 w ramach Rządowego Programu Radosna szkoła DZ NR 1/1; 4/1; 5/1; 6/1, AM-1, OBRĘB 0072 UL. PARTYZANCKA 15, OSTRÓW WIELKOPOLSKI został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu jakiemu ma służyć. Projektant architektury: mgr inż. arch. Patryk Dudek 17 S t r o n a

18 5. CZĘŚĆ GRAFICZNA SPIS RYSUNKÓW A1. Inwentaryzacja terenu skala 1:200 A2. Inwentaryzacja terenu zdjęcia A3. Sytuacja skala 1:500 A4. Rzut rozmieszczenie urządzeń skala 1:100 A5. Rzut rozmieszczenie powierzchni bezpiecznej skala 1:100 A6. Urządzenie zabawowe huśtawka podwójna skala 1:50, 1:20 A7. Urządzenie zabawowe zestaw sprawnościowy skala 1:50, 1:20 A8. Urządzenie zabawowe huśtawka ważka skala 1:50, 1:20 A9. Urządzenie zabawowe zestaw sprawnościowy skala 1:50, 1:20 A10. Urządzenie zabawowe huśtawka kiwak skala 1:50, 1:20 A11. Urządzenie dodatkowe parasol ogrodowy duży skala 1:50, 1:20 A12. Wyposażenie Ławka drewniana skala 1:20 A13. Wyposażenie Regulamin placu zabaw skala 1:20 A14. Wyposażenie Kosz na odpadki skala 1:20 A15. Detal 1 Krawężnik poliuretanowy osadzenie skala 1:5 18 S t r o n a
