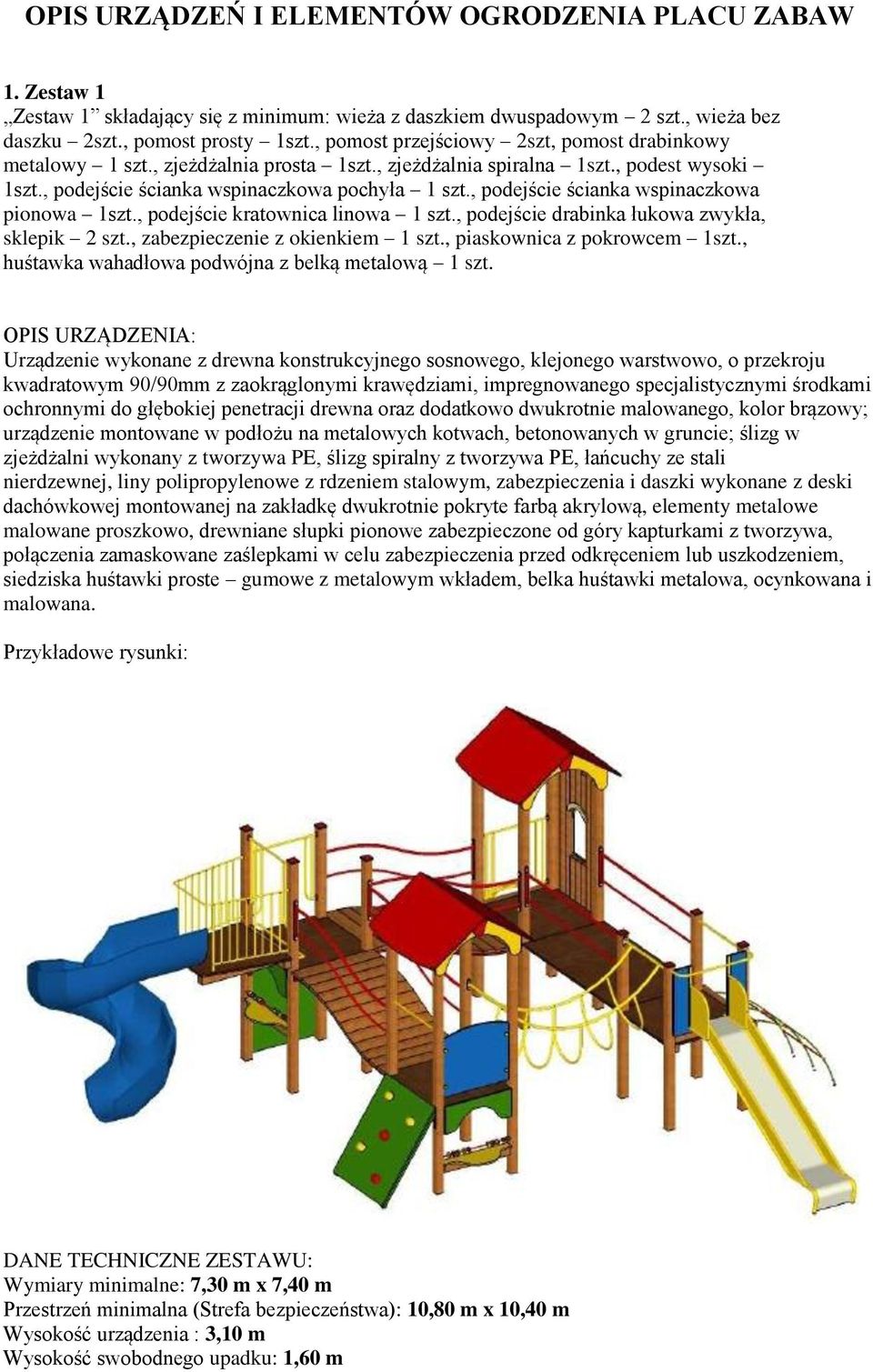

1 OPIS URZĄDZEŃ I ELEMENTÓW OGRODZENIA PLACU ZABAW 1. Zestaw 1 Zestaw 1 składający się z minimum: wieża z daszkiem dwuspadowym 2 szt., wieża bez daszku 2szt., pomost prosty 1szt., pomost przejściowy 2szt, pomost drabinkowy metalowy 1 szt., zjeżdżalnia prosta 1szt., zjeżdżalnia spiralna 1szt., podest wysoki 1szt., podejście ścianka wspinaczkowa pochyła 1 szt., podejście ścianka wspinaczkowa pionowa 1szt., podejście kratownica linowa 1 szt., podejście drabinka łukowa zwykła, sklepik 2 szt., zabezpieczenie z okienkiem 1 szt., piaskownica z pokrowcem 1szt., huśtawka wahadłowa podwójna z belką metalową 1 szt. Urządzenie wykonane z drewna konstrukcyjnego sosnowego, klejonego warstwowo, o przekroju kwadratowym 90/90mm z zaokrąglonymi krawędziami, impregnowanego specjalistycznymi środkami ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie; ślizg w zjeżdżalni wykonany z tworzywa PE, ślizg spiralny z tworzywa PE, łańcuchy ze stali nierdzewnej, liny polipropylenowe z rdzeniem stalowym, zabezpieczenia i daszki wykonane z deski dachówkowej montowanej na zakładkę dwukrotnie pokryte farbą akrylową, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem, siedziska huśtawki proste gumowe z metalowym wkładem, belka huśtawki metalowa, ocynkowana i malowana. Przykładowe rysunki: DANE TECHNICZNE ZESTAWU: Wymiary minimalne: 7,30 m x 7,40 m Przestrzeń minimalna (Strefa bezpieczeństwa): 10,80 m x 10,40 m Wysokość urządzenia : 3,10 m Wysokość swobodnego upadku: 1,60 m

2 DANE TECHNICZNE PIASKOWNICY: Wymiary minimalne: 2,00 m x 2,00m Przestrzeń minimalna (Strefa bezpieczeństwa): 4,00 m x 4,00 m Wysokość urządzenia minimalna: 0,40 m Wysokość swobodnego upadku: 0,40 m DANE TECHNICZNE HUŚTAWKI: Wymiary minimalne: 3,80 m x 2,10 m Przestrzeń minimalna (Strefa bezpieczeństwa): 4,80 m x 7,60 m Wysokość urządzenia : 2,30 m Wysokość swobodnego upadku: 1,35 m

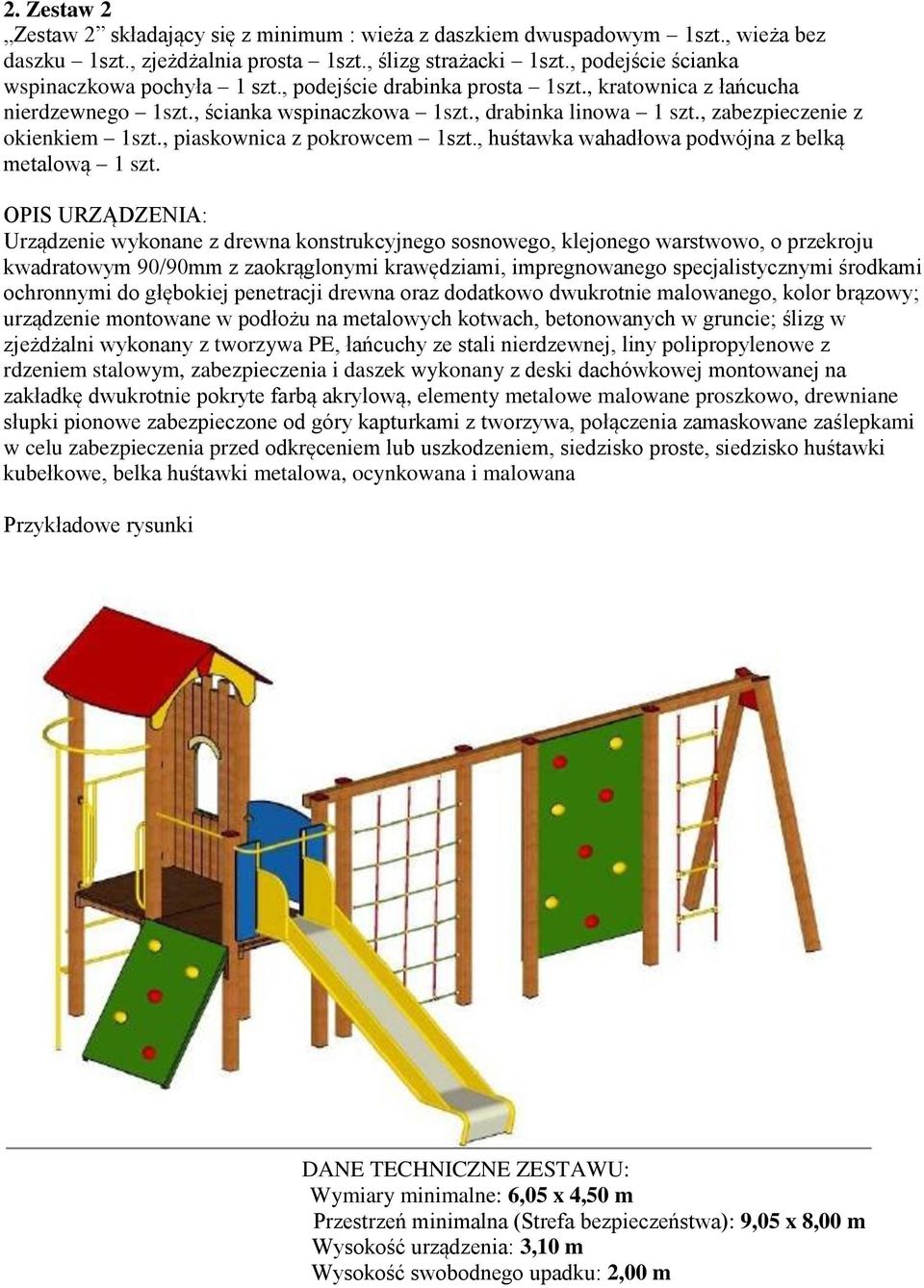

3 2. Zestaw 2 Zestaw 2 składający się z minimum : wieża z daszkiem dwuspadowym 1szt., wieża bez daszku 1szt., zjeżdżalnia prosta 1szt., ślizg strażacki 1szt., podejście ścianka wspinaczkowa pochyła 1 szt., podejście drabinka prosta 1szt., kratownica z łańcucha nierdzewnego 1szt., ścianka wspinaczkowa 1szt., drabinka linowa 1 szt., zabezpieczenie z okienkiem 1szt., piaskownica z pokrowcem 1szt., huśtawka wahadłowa podwójna z belką metalową 1 szt. Urządzenie wykonane z drewna konstrukcyjnego sosnowego, klejonego warstwowo, o przekroju kwadratowym 90/90mm z zaokrąglonymi krawędziami, impregnowanego specjalistycznymi środkami ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie; ślizg w zjeżdżalni wykonany z tworzywa PE, łańcuchy ze stali nierdzewnej, liny polipropylenowe z rdzeniem stalowym, zabezpieczenia i daszek wykonany z deski dachówkowej montowanej na zakładkę dwukrotnie pokryte farbą akrylową, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem, siedzisko proste, siedzisko huśtawki kubełkowe, belka huśtawki metalowa, ocynkowana i malowana Przykładowe rysunki DANE TECHNICZNE ZESTAWU: Wymiary minimalne: 6,05 x 4,50 m Przestrzeń minimalna (Strefa bezpieczeństwa): 9,05 x 8,00 m Wysokość urządzenia: 3,10 m Wysokość swobodnego upadku: 2,00 m

4 DANE TECHNICZNE PIASKOWNICY: Wymiary minimalne: 2,00 x 2,00m Przestrzeń minimalna (Strefa bezpieczeństwa): 4,00 x 4,00 m Wysokość urządzenia minimalna: 0,40 m Wysokość swobodnego upadku: 0,40m DANE TECHNICZNE HUŚTAWKI: Wymiary minimalne: 3,80 x 2,10m Przestrzeń minimalna (Strefa bezpieczeństwa): 4,80 x 7,60 m Wysokość urządzenia minimalna: 2,30 m Wysokość swobodnego upadku: 1,35m UWAGA: Dla zestawu 1 i 2 dopuszcza się zamiast dwóch podwójnych huśtawek jedną poczwórną huśtawkę, jako wspólny element tych zestawów. W momencie zaoferowania jednej huśtawki poczwórnej, w wycenie, wartość huśtawki poczwórnej należy rozbić proporcjonalnie dla zestawu 1 i 2.

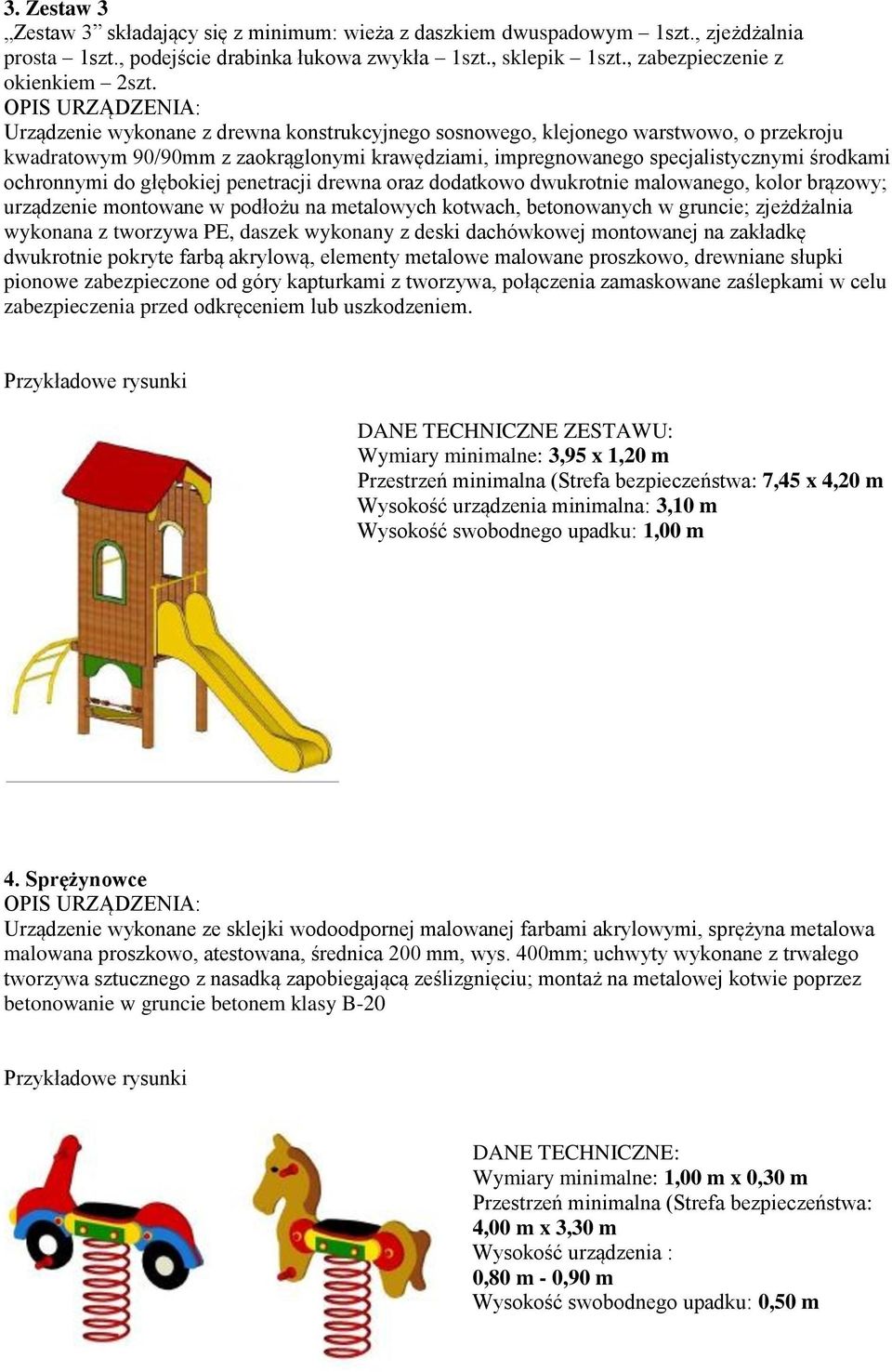

5 3. Zestaw 3 Zestaw 3 składający się z minimum: wieża z daszkiem dwuspadowym 1szt., zjeżdżalnia prosta 1szt., podejście drabinka łukowa zwykła 1szt., sklepik 1szt., zabezpieczenie z okienkiem 2szt. Urządzenie wykonane z drewna konstrukcyjnego sosnowego, klejonego warstwowo, o przekroju kwadratowym 90/90mm z zaokrąglonymi krawędziami, impregnowanego specjalistycznymi środkami ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie; zjeżdżalnia wykonana z tworzywa PE, daszek wykonany z deski dachówkowej montowanej na zakładkę dwukrotnie pokryte farbą akrylową, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. Przykładowe rysunki DANE TECHNICZNE ZESTAWU: Wymiary minimalne: 3,95 x 1,20 m Przestrzeń minimalna (Strefa bezpieczeństwa: 7,45 x 4,20 m Wysokość urządzenia minimalna: 3,10 m Wysokość swobodnego upadku: 1,00 m 4. Sprężynowce Urządzenie wykonane ze sklejki wodoodpornej malowanej farbami akrylowymi, sprężyna metalowa malowana proszkowo, atestowana, średnica 200 mm, wys. 400mm; uchwyty wykonane z trwałego tworzywa sztucznego z nasadką zapobiegającą ześlizgnięciu; montaż na metalowej kotwie poprzez betonowanie w gruncie betonem klasy B-20 Przykładowe rysunki Wymiary minimalne: 1,00 m x 0,30 m Przestrzeń minimalna (Strefa bezpieczeństwa: 4,00 m x 3,30 m Wysokość urządzenia : 0,80 m - 0,90 m Wysokość swobodnego upadku: 0,50 m

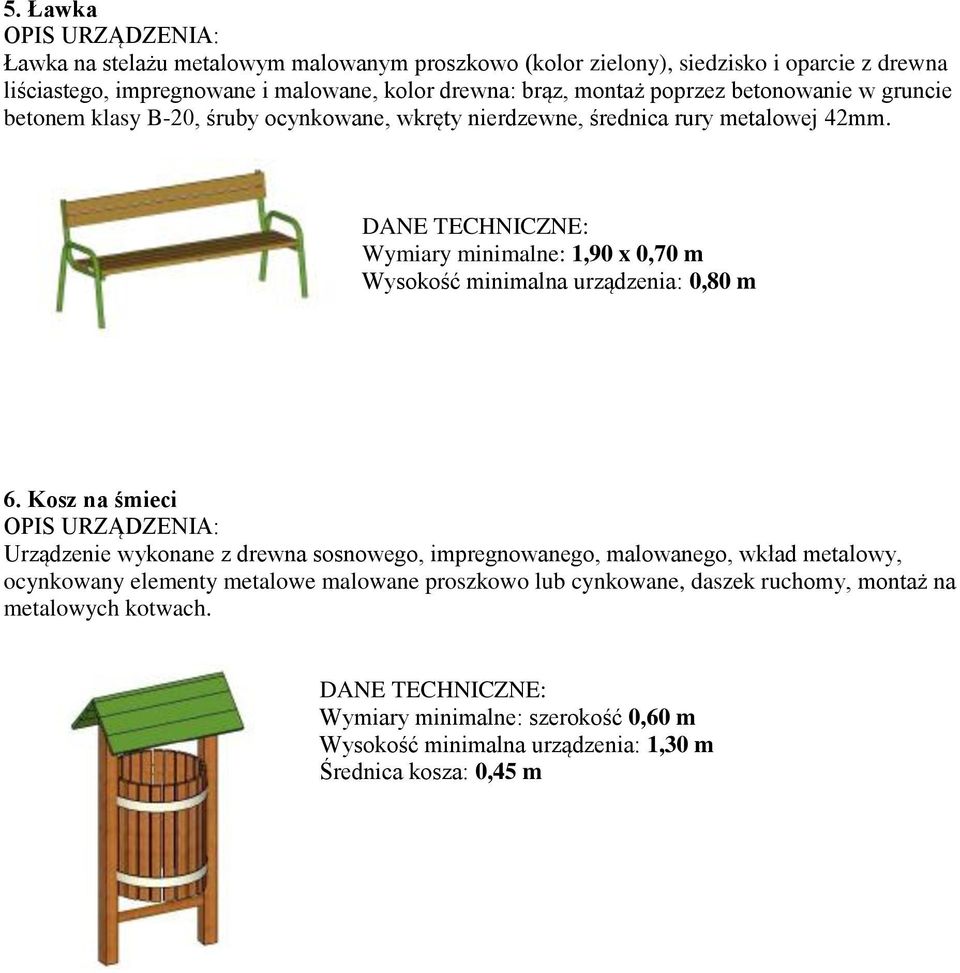

6 5. Ławka Ławka na stelażu metalowym malowanym proszkowo (kolor zielony), siedzisko i oparcie z drewna liściastego, impregnowane i malowane, kolor drewna: brąz, montaż poprzez betonowanie w gruncie betonem klasy B-20, śruby ocynkowane, wkręty nierdzewne, średnica rury metalowej 42mm. Wymiary minimalne: 1,90 x 0,70 m Wysokość minimalna urządzenia: 0,80 m 6. Kosz na śmieci Urządzenie wykonane z drewna sosnowego, impregnowanego, malowanego, wkład metalowy, ocynkowany elementy metalowe malowane proszkowo lub cynkowane, daszek ruchomy, montaż na metalowych kotwach. Wymiary minimalne: szerokość 0,60 m Wysokość minimalna urządzenia: 1,30 m Średnica kosza: 0,45 m

7 7. Tablica informacyjna dwustronna. Tablica wykonana z drewna klejonego warstwowo, o przekroju kwadratowym min. 90/90mm z zaokrąglonymi krawędziami, impregnowanego specjalistycznymi środkami ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie. Całość przykryta daszkiem dwuspadowym krytym gontem drewnianym. Wypełnienie płyta OSB. Konstrukcja stelażu: Szerokość ok. 250 cm Wysokość ok. 250 cm Wielkość tablicy szer. 2,0 m x wys. 1,5 m Podstawa konstrukcji - krawędziaki min.9 x 9 cm Kontrłaty - 9 x 5 cm Daszek - dwuspadowy Pokrycie daszku - gont drewniany ( 30 cm ) Płyta OSB - na plecy Kotwy metalowe.

8 8. Tablice informacyjne z regulaminem Mała tablica informacyjna z regulaminem korzystania z obiektu, wykonana z drzewa, przekryta daszkiem dwuspadowym. Montaż na metalowej kotwie. Wymiary minimalne: 0,40 m x 0,40 m Wysokość minimalna urządzenia: 2,0 m 9. Tablica informacyjne kierunkowe Tabliczka drewniana w kształcie strzałki zamontowana na słupku drewnianym z wyfrezowanym napisem ŁOKIETKOWY OGRÓD Tabliczki impregnowane specjalistycznymi środkami ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowane, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowane w gruncie. ŁOKIETKOWY OGRÓD Wymiary minimalne: Tabliczka: 0,55 m x 0,36 m Wysokość minimalna urządzenia: 1,86 m

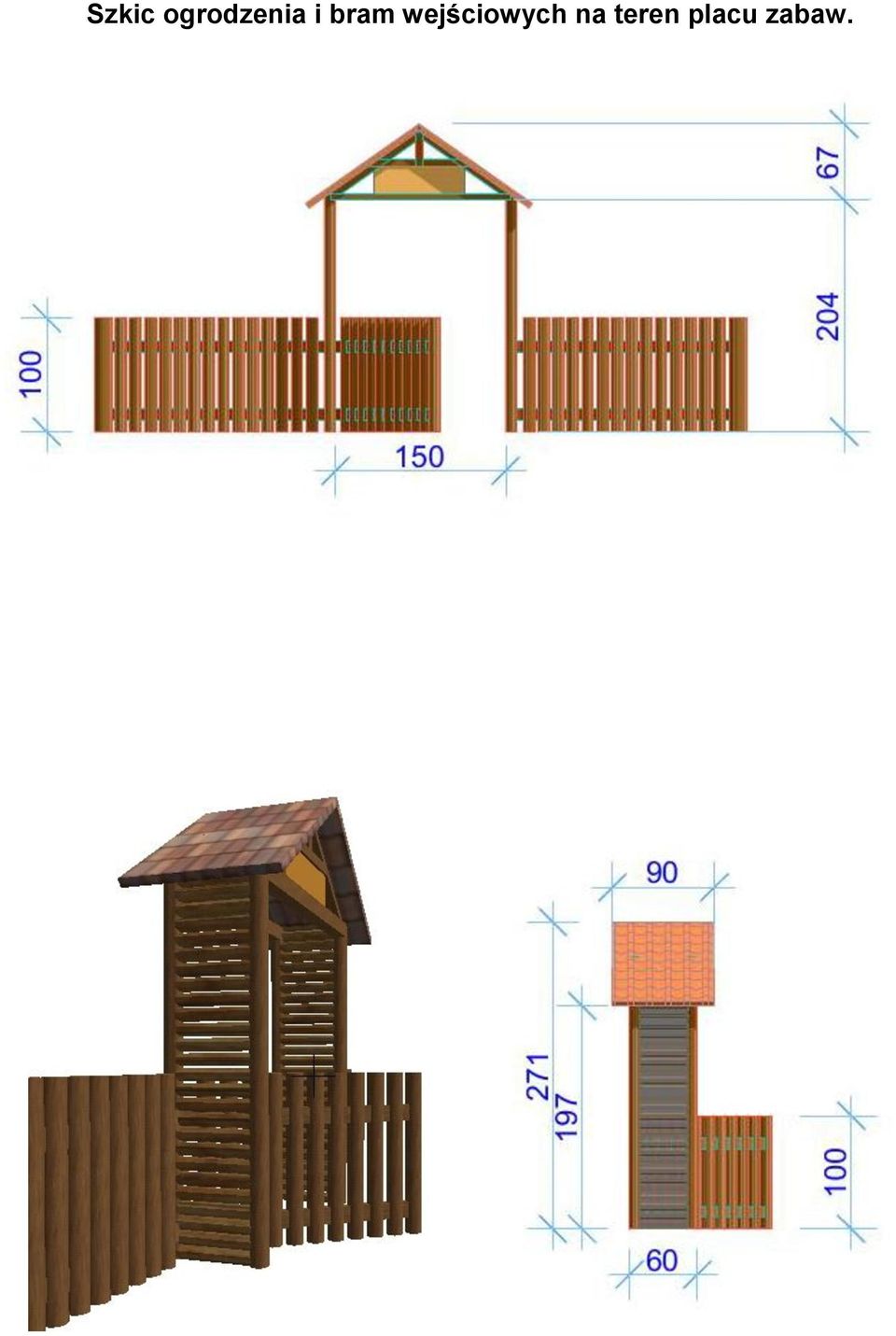

9 Szkic ogrodzenia i bram wejściowych na teren placu zabaw.
