1 SPIS ZAWARTOŚCI OPRACOWANIA I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Przedmiot opracowania 3. Opis elementów konstrukcyjnych 4. Uwagi wykonawczo montaŝowe 5. Obliczenia nadproŝa 6. Uwagi końcowe II. RYSUNKI III. DOKUMENTY FORMALNO - PRAWNE Rozbudowa Szpitalnego Oddziału Ratunkowego przy SPZZOZ Gryfice 2

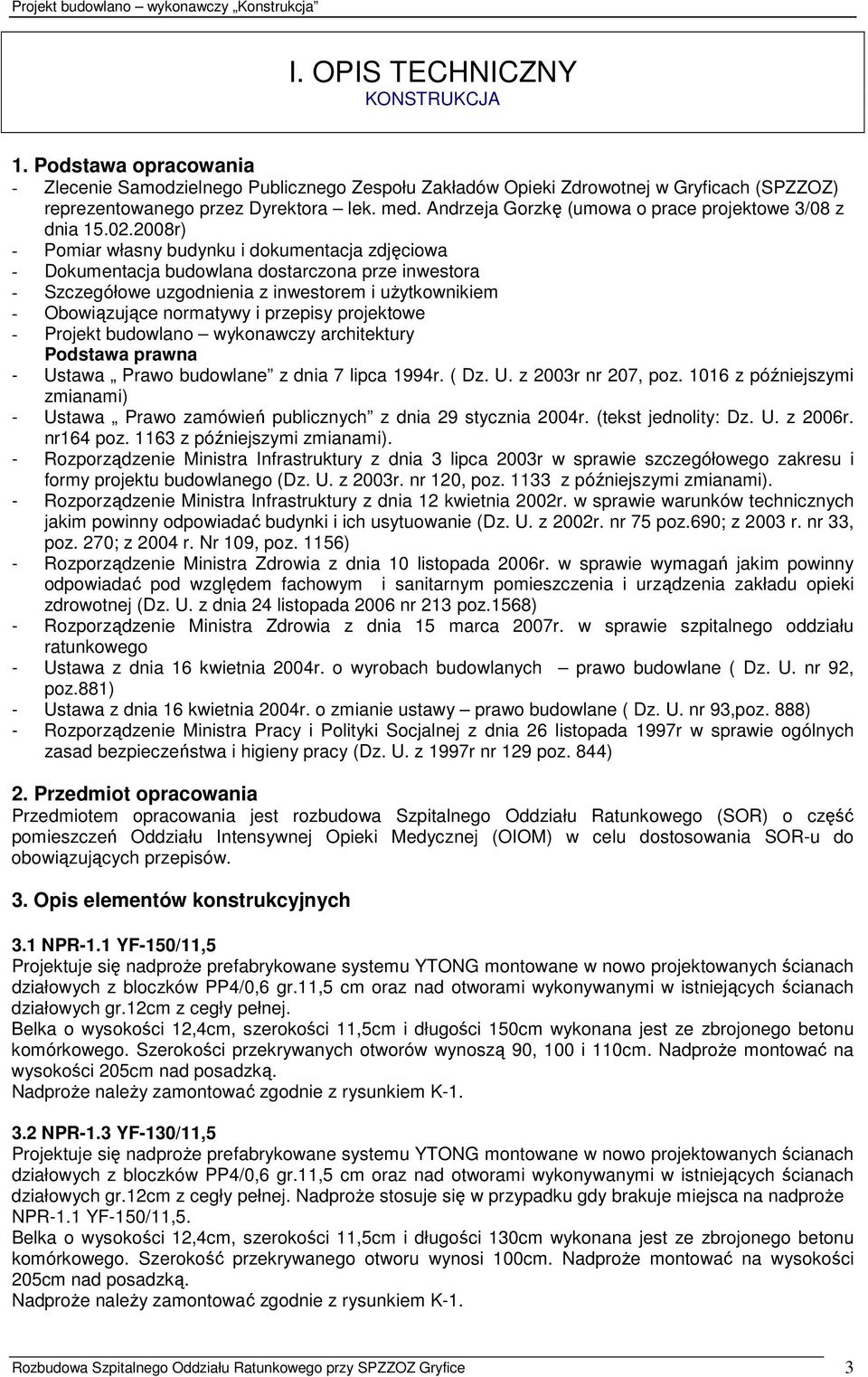

2 I. OPIS TECHNICZNY 1. Podstawa opracowania - Zlecenie Samodzielnego Publicznego Zespołu Zakładów Opieki Zdrowotnej w Gryficach (SPZZOZ) reprezentowanego przez Dyrektora lek. med. Andrzeja Gorzkę (umowa o prace projektowe 3/08 z dnia r) - Pomiar własny budynku i dokumentacja zdjęciowa - Dokumentacja budowlana dostarczona prze inwestora - Szczegółowe uzgodnienia z inwestorem i uŝytkownikiem - Obowiązujące normatywy i przepisy projektowe - Projekt budowlano wykonawczy architektury Podstawa prawna - Ustawa Prawo budowlane z dnia 7 lipca 1994r. ( Dz. U. z 2003r nr 207, poz z późniejszymi zmianami) - Ustawa Prawo zamówień publicznych z dnia 29 stycznia 2004r. (tekst jednolity: Dz. U. z 2006r. nr164 poz z późniejszymi zmianami). - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003r. nr 120, poz z późniejszymi zmianami). - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002r. nr 75 poz.690; z 2003 r. nr 33, poz. 270; z 2004 r. Nr 109, poz. 1156) - Rozporządzenie Ministra Zdrowia z dnia 10 listopada 2006r. w sprawie wymagań jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej (Dz. U. z dnia 24 listopada 2006 nr 213 poz.1568) - Rozporządzenie Ministra Zdrowia z dnia 15 marca 2007r. w sprawie szpitalnego oddziału ratunkowego - Ustawa z dnia 16 kwietnia 2004r. o wyrobach budowlanych prawo budowlane ( Dz. U. nr 92, poz.881) - Ustawa z dnia 16 kwietnia 2004r. o zmianie ustawy prawo budowlane ( Dz. U. nr 93,poz. 888) - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 listopada 1997r w sprawie ogólnych zasad bezpieczeństwa i higieny pracy (Dz. U. z 1997r nr 129 poz. 844) 2. Przedmiot opracowania Przedmiotem opracowania jest rozbudowa Szpitalnego Oddziału Ratunkowego (SOR) o część pomieszczeń Oddziału Intensywnej Opieki Medycznej (OIOM) w celu dostosowania SOR-u do obowiązujących przepisów. 3. Opis elementów konstrukcyjnych 3.1 NPR-1.1 YF-150/11,5 Projektuje się nadproŝe prefabrykowane systemu YTONG montowane w nowo projektowanych ścianach działowych z bloczków PP4/0,6 gr.11,5 cm oraz nad otworami wykonywanymi w istniejących ścianach działowych gr.12cm z cegły pełnej. Belka o wysokości 12,4cm, szerokości 11,5cm i długości 150cm wykonana jest ze zbrojonego betonu komórkowego. Szerokości przekrywanych otworów wynoszą 90, 100 i 110cm. NadproŜe montować na wysokości 205cm nad posadzką. 3.2 NPR-1.3 YF-130/11,5 Projektuje się nadproŝe prefabrykowane systemu YTONG montowane w nowo projektowanych ścianach działowych z bloczków PP4/0,6 gr.11,5 cm oraz nad otworami wykonywanymi w istniejących ścianach działowych gr.12cm z cegły pełnej. NadproŜe stosuje się w przypadku gdy brakuje miejsca na nadproŝe NPR-1.1 YF-150/11,5. Belka o wysokości 12,4cm, szerokości 11,5cm i długości 130cm wykonana jest ze zbrojonego betonu komórkowego. Szerokość przekrywanego otworu wynosi 100cm. NadproŜe montować na wysokości 205cm nad posadzką. Rozbudowa Szpitalnego Oddziału Ratunkowego przy SPZZOZ Gryfice 3

3 3.3 NPR-1.4 YF-250/11,5 Projektuje się nadproŝe prefabrykowane systemu YTONG montowane w nowo projektowanej ścianie działowych z bloczków PP4/0,6 gr.11,5cm (nadproŝe przekrywa równocześnie dwa otwory) oraz w istniejącej ścianie działowej gr.12cm (nad projektowanym przeszkleniem). Belka o wysokości 12,4cm, szerokości 11,5cm i długości 200cm wykonana jest ze zbrojonego betonu komórkowego. Szerokości przekrywanych otworów wynoszą po 100cm, szerokość ściany szklanej 180cm. NadproŜe montować na wysokości 205cm nad posadzką dla otworów drzwiowych oraz na wysokości 230cm dla przeszkleniem. 3.4 NPR-1.5 YF-200/11,5 Projektuje się nadproŝe prefabrykowane systemu YTONG montowane w nowo projektowanych ścianach działowych z bloczków PP4/0,6 gr.11,5 cm oraz nad otworem wykonywanym w istniejącej ścianie działowej gr.12cm z cegły pełnej nad przeszkleniem. Belka o wysokości 12,4cm, szerokości 11,5cm i długości 200cm wykonana jest ze zbrojonego betonu komórkowego. Szerokości przekrywanych otworów wynoszą 90, 100 i 110cm. NadproŜe montować na wysokości 270cm nad posadzką. 3.5 Projektowane ściany Projektuje się ścianki działowe gr. 12cm z pustaków z betonu komórkowego YTONG PP4/0,6 na zaprawie YTONG do cienkich spoin (1-3mm). Pierwszą warstwę muru układać na oczyszczonej posadzce (po usunięciu warstw wykończeniowych) na zaprawie cementowej YTONG. Nowe ściany zakotwić w ścianach istniejących metalowymi łącznikami do ścian LP 30 (YTONG) mocowanymi do ściany istniejącej kołkami rozporowymi. Kotwy umieszczać w co drugiej spoinie projektowanej ściany. Ścianki nie murować na styk ze stropem pozostawić szczelinę 10-15mm aby uniknąć uszkodzeń spowodowanych ugięciem stropu. Szczelinę uzupełnić pianką montaŝową lub innym materiałem elastycznym. 3.6 Zamurowania Projektuje się całkowite zamurowanie lub zwęŝenie części istniejących otworów drzwiowych w ścianach z cegły pełnej grubości 12cm. Przy zamurowaniach pełnych jako materiał wypełniający naleŝy zastosować pustaki ceramiczne YTONG PP4/0,6 na zaprawie YTONG do cienkich spoin. Zamurowania pełne projektuje się zakotwić metalowymi łącznikami do ścian LP 30 (YTONG) mocowanymi do ściany istniejącej kołkami rozporowymi. Kotwy umieszczać w co drugiej spoinie nowej ściany. 3.7 Wyburzenia Projektuje się wyburzenia ścian istniejących lub wykonanie w nich otworu drzwiowego lub przeznaczonego do przeszklenia.. Otwór drzwiowy wykuć aŝ do sufitu na całej jego szerokości, a następnie zamontować nadproŝe prefabrykowane YTONG i wykonać nowy fragment ściany nad nadproŝem z bloczków YTONG PP4/0,6. Rozbiórki wykonywać ręczną. 4. UWAGI WYKONAWCZO MONTAśOWE 4.1 NadproŜa NadproŜa prefabrykowane w nowych ścianach z bloczków YTONG naleŝy montować podczas ich wznoszenia opierając na murze min. 20cm z kaŝdej strony, 4.2 Ustawienie nowych ścian i zamurowania Ściany naleŝy wykonywać tak aby bez spoinowe styki pionowe układały się mijankowo. 4.3 Wyburzenia Rozbiórki wykonywać etapowo. Rozbudowa Szpitalnego Oddziału Ratunkowego przy SPZZOZ Gryfice 4

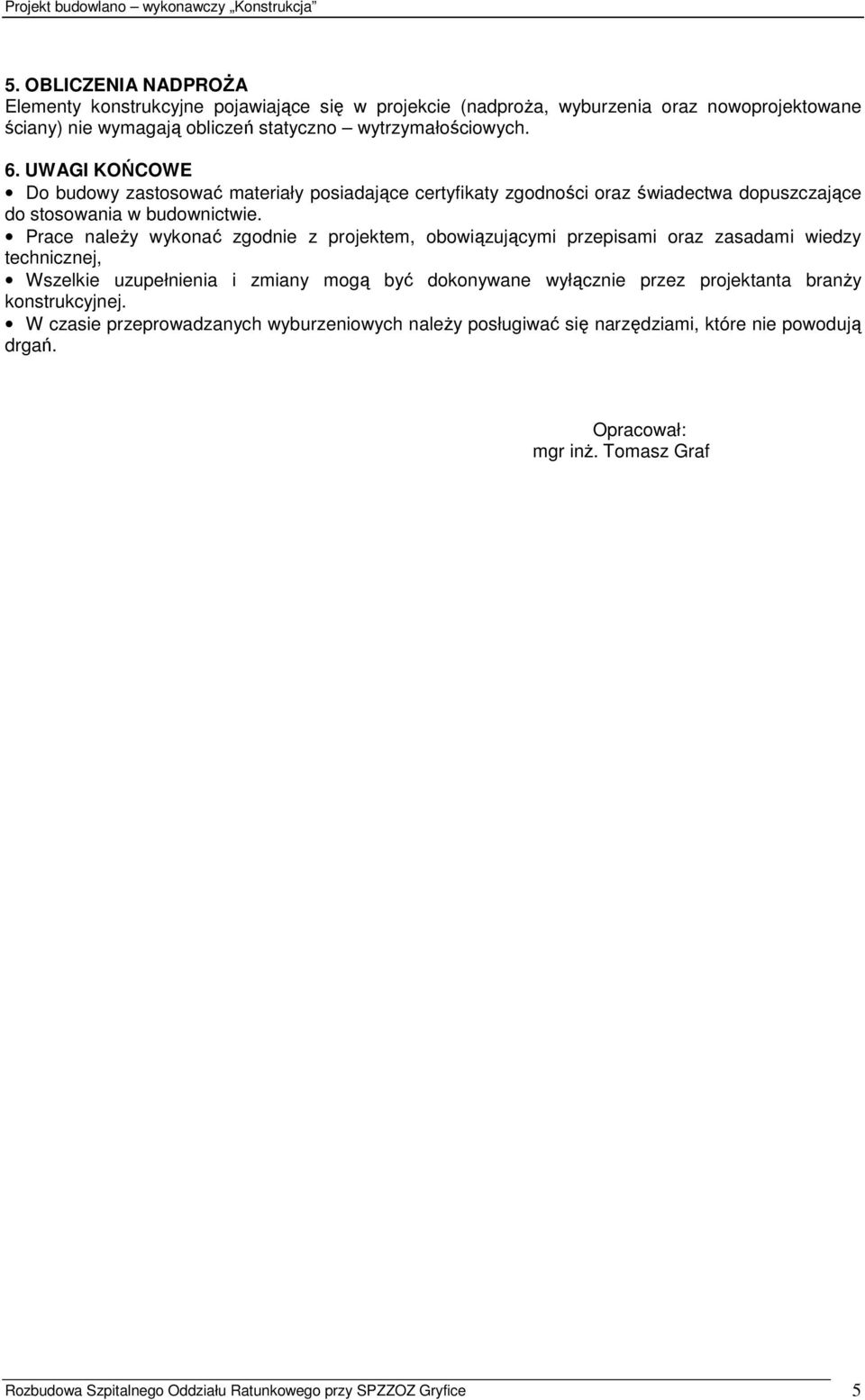

4 5. OBLICZENIA NADPROśA Elementy konstrukcyjne pojawiające się w projekcie (nadproŝa, wyburzenia oraz nowoprojektowane ściany) nie wymagają obliczeń statyczno wytrzymałościowych. 6. UWAGI KOŃCOWE Do budowy zastosować materiały posiadające certyfikaty zgodności oraz świadectwa dopuszczające do stosowania w budownictwie. Prace naleŝy wykonać zgodnie z projektem, obowiązującymi przepisami oraz zasadami wiedzy technicznej, Wszelkie uzupełnienia i zmiany mogą być dokonywane wyłącznie przez projektanta branŝy konstrukcyjnej. W czasie przeprowadzanych wyburzeniowych naleŝy posługiwać się narzędziami, które nie powodują drgań. Opracował: mgr inŝ. Tomasz Graf Rozbudowa Szpitalnego Oddziału Ratunkowego przy SPZZOZ Gryfice 5

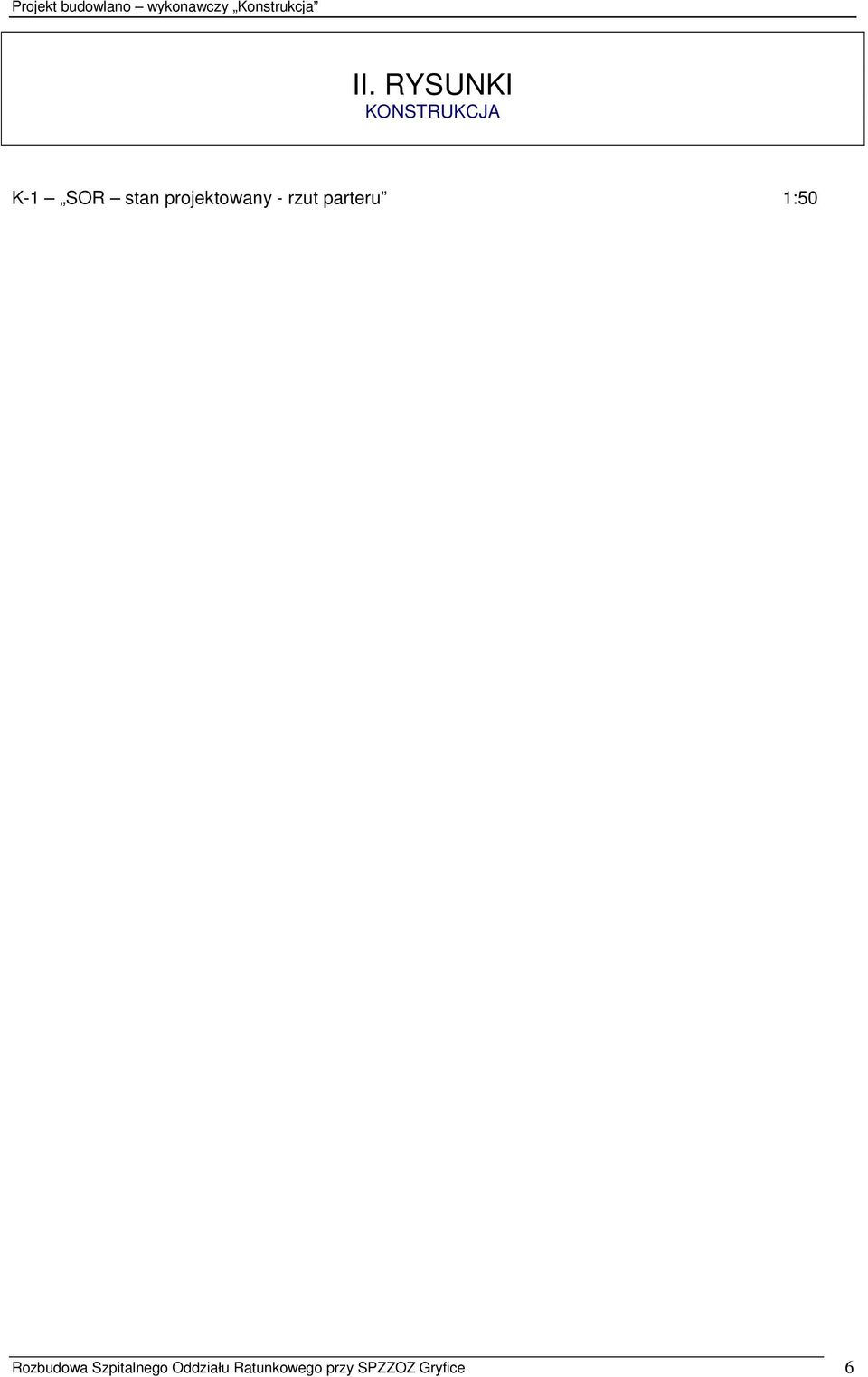

5 II. RYSUNKI K-1 SOR stan projektowany - rzut parteru 1:50 Rozbudowa Szpitalnego Oddziału Ratunkowego przy SPZZOZ Gryfice 6

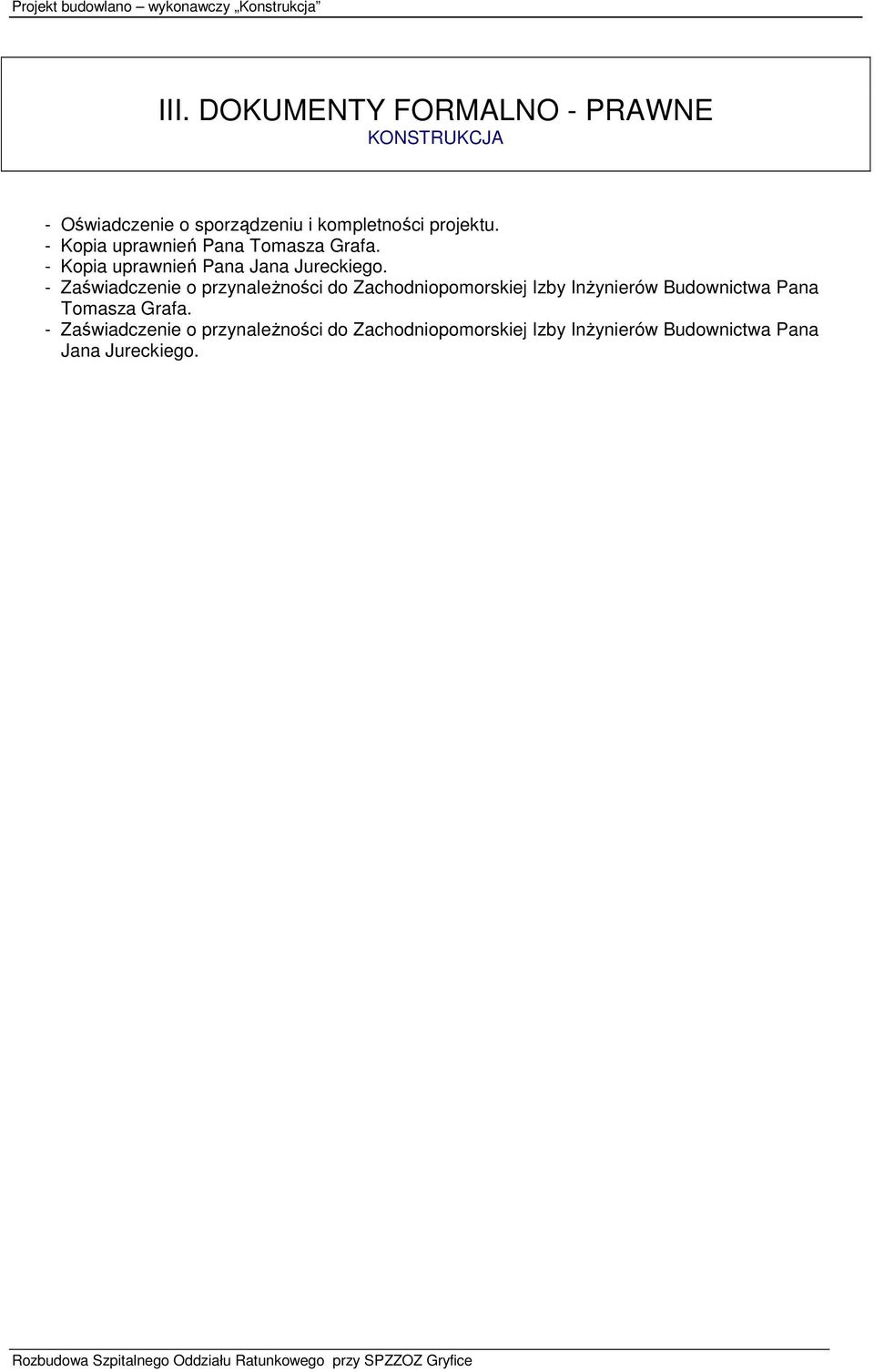

6 III. DOKUMENTY FORMALNO - PRAWNE - Oświadczenie o sporządzeniu i kompletności projektu. - Kopia uprawnień Pana Tomasza Grafa. - Kopia uprawnień Pana Jana Jureckiego. - Zaświadczenie o przynaleŝności do Zachodniopomorskiej Izby InŜynierów Budownictwa Pana Tomasza Grafa. - Zaświadczenie o przynaleŝności do Zachodniopomorskiej Izby InŜynierów Budownictwa Pana Jana Jureckiego. Rozbudowa Szpitalnego Oddziału Ratunkowego przy SPZZOZ Gryfice

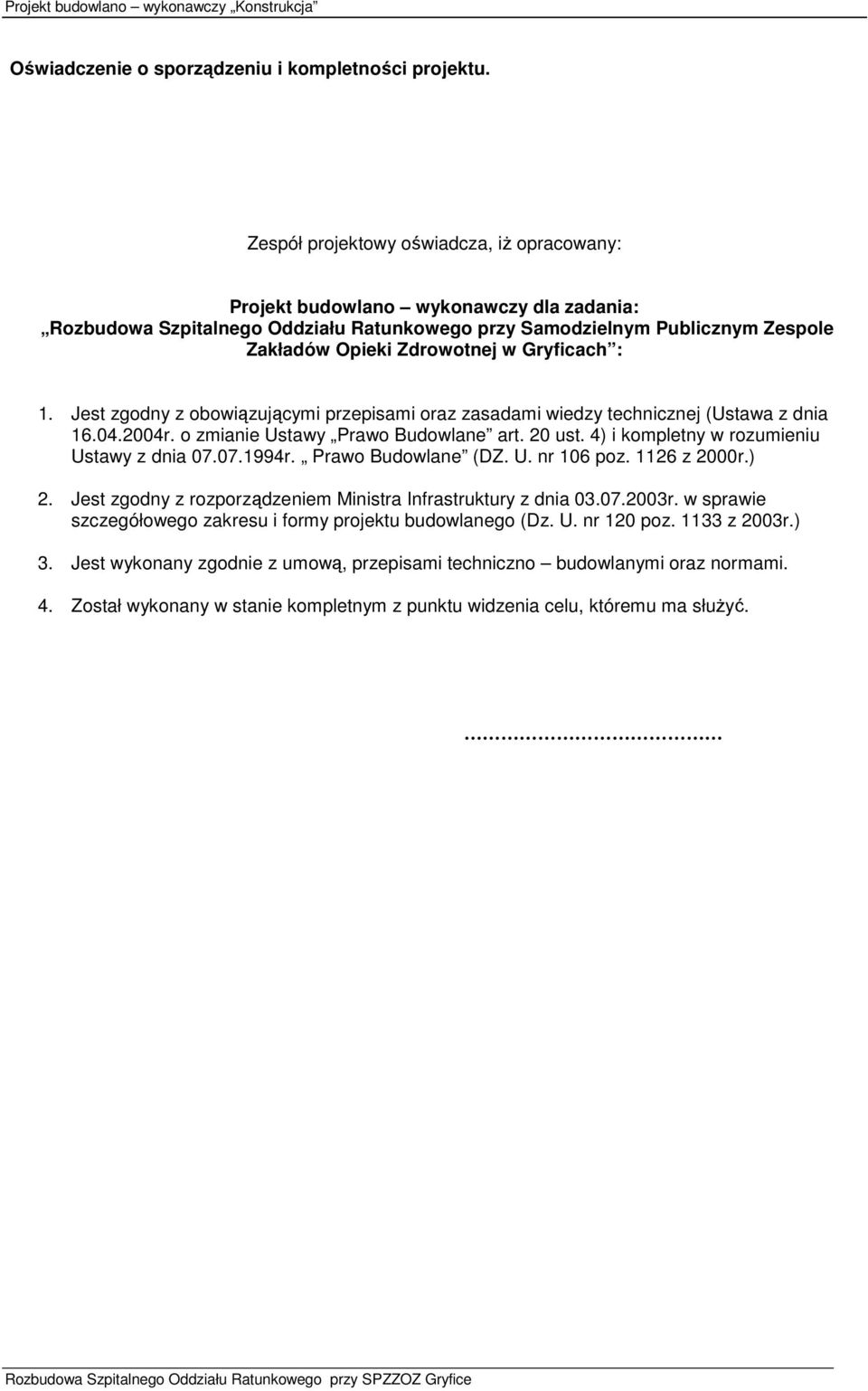

7 Oświadczenie o sporządzeniu i kompletności projektu. Zespół projektowy oświadcza, iŝ opracowany: Projekt budowlano wykonawczy dla zadania: Rozbudowa Szpitalnego Oddziału Ratunkowego przy Samodzielnym Publicznym Zespole Zakładów Opieki Zdrowotnej w Gryficach : 1. Jest zgodny z obowiązującymi przepisami oraz zasadami wiedzy technicznej (Ustawa z dnia r. o zmianie Ustawy Prawo Budowlane art. 20 ust. 4) i kompletny w rozumieniu Ustawy z dnia r. Prawo Budowlane (DZ. U. nr 106 poz z 2000r.) 2. Jest zgodny z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. nr 120 poz z 2003r.) 3. Jest wykonany zgodnie z umową, przepisami techniczno budowlanymi oraz normami. 4. Został wykonany w stanie kompletnym z punktu widzenia celu, któremu ma słuŝyć. Rozbudowa Szpitalnego Oddziału Ratunkowego przy SPZZOZ Gryfice
