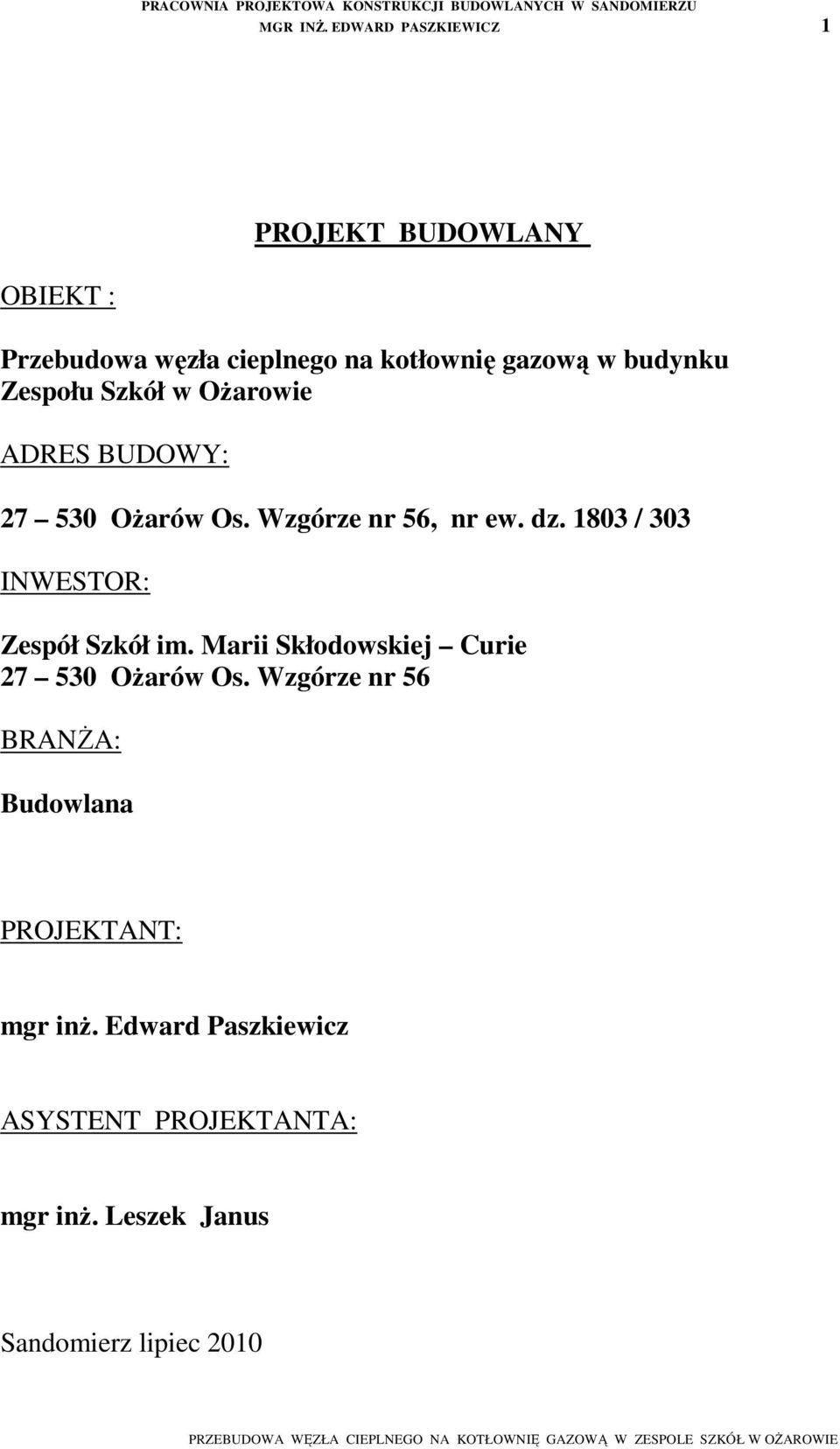

1 PRACOWNIA PROJEKTOWA KONSTRUKCJI BUDOWLANYCH W SANDOMIERZU MGR INś. EDWARD PASZKIEWICZ 1 PROJEKT BUDOWLANY OBIEKT : Przebudowa węzła cieplnego na kotłownię gazową w budynku Zespołu Szkół w OŜarowie ADRES BUDOWY: OŜarów Os. Wzgórze nr 56, nr ew. dz / 303 INWESTOR: Zespół Szkół im. Marii Skłodowskiej Curie OŜarów Os. Wzgórze nr 56 BRANśA: Budowlana PROJEKTANT: mgr inŝ. Edward Paszkiewicz ASYSTENT PROJEKTANTA: mgr inŝ. Leszek Janus Sandomierz lipiec 2010

w OŜarowie ADRES BUDOWY: 27 530 OŜarów Os. Wzgórze nr 56, nr ew. dz. 1803 / 303 INWESTOR: Zespół Szkół im.

2 A. Część opisowa PRACOWNIA PROJEKTOWA KONSTRUKCJI BUDOWLANYCH W SANDOMIERZU MGR INś. EDWARD PASZKIEWICZ 2 Strona tytułowa Spis treści Oświadczenie i zaświadczenia Opis techniczny B. Część graficzna Spis treści Rys. nr 1. Projekt zagospodarowania terenu 1 : 500 Rys. nr 2. Rzut poziomy kotłowni 1 : 50 Rys. nr 3. Przekrój i widok 1 : 50

techniczny B. Część graficzna Spis treści Rys. nr 1.

3 1. Podstawa opracowania PRACOWNIA PROJEKTOWA KONSTRUKCJI BUDOWLANYCH W SANDOMIERZU MGR INś. EDWARD PASZKIEWICZ 3 OPIS TECHNICZNY - Zlecenie i umowa z Inwestorem - Projekt budowlany kotłowni gazowej - Wizja lokalna i oględziny węzła cieplnego dn.9 czerwca 2010 r 2. Cel i zakres opracowania Celem niniejszego opracowania są roboty budowlane związane z przebudową węzła cieplnego na kotłownię gazową. Zakres opracowania obejmuje rozwiązania techniczne związane z przystosowaniem pomieszczenia węzła cieplnego do wymogów kotłowni gazowej 3. Stan istniejący Adaptowany węzeł cieplny składa się z dwóch pomieszczeń: przedsionka o powierzchni uŝytkowej -15,74 m 2 pomieszczenia węzła o powierzchni uŝytkowej 50,46 m 2 Wykończenie pomieszczeń stanowi posadzka betonowa w złym stanie technicznym i malowane, otynkowane ściany teŝ w złym stanie technicznym. 4. Roboty budowlane 4.1. Rozbiórki Rozbiórce ulegają murowane z cegły ścianki działowe w pomieszczeniu kotłowni. Posadzkę betonową naleŝy skuć na głębokość 10 cm. Rozebrać fragmenty ścian na otwory wg opisu w pkt Otwory w ścianach Dla właściwego uŝytkowania kotłowni gazowej naleŝy wykonać nowe otwory w grubych ścianach murowanych tj: drzwi zewnętrzne, dwa okna i trzy przejścia instalacyjne dla podłączenia przewodu spalinowego, przewodu wywiewnego i przewodu nawiewnego, które będą mocowane kotwami do zewnętrznej ściany konstrukcyjnej. W ścianie południowej, nad wszystkimi otworami zaprojektowano ciągłe nadproŝe pod wieńcem stropowym złoŝone z dwóch stalowych ceowników wysokości 14 cm. Nad nowymi drzwiami do kotłowni nadproŝe jak wyŝej. NadproŜa naleŝy wykonać w następującej kolejności: wyciąć po jednej stronie ściany bruzdę wysokości 15 cm i głębokości 10 cm w wykutej bruździe osadzić na zaprawie cementowej ceownik wys. 140 mm z osiatkowaną dolną stopką siatką plecioną Rabitza po drugiej stronie wyciąć bruzdę i osadzić drugi ceownik jak wyŝej boki ceowników oszpałdować cegłą po wykonaniu nadproŝa wyciąć wymagany otwór nadproŝa i ościeŝa drzwi i okien otynkować

Cel i zakres opracowania Celem niniejszego opracowania są roboty budowlane związane z przebudową węzła cieplnego na kotłownię gazową.

4 4.3. Zejście schodowe PRACOWNIA PROJEKTOWA KONSTRUKCJI BUDOWLANYCH W SANDOMIERZU MGR INś. EDWARD PASZKIEWICZ 4 Z przedsionka kotłowni zaprojektowano zejście do kotłowni z poziomu terenu. Zejście stanowi 8 stopni o wymiarach 17,5 x 30 cm o szerokości 130 cm ze spocznikiem długości 120 cm. Stopnie grubości 20 cm wylewane z betonu kl. B20 z zatarciem na gładko Stopnie zejściowe ograniczone dwoma ścianami betonowymi lub z bloczków betonowych o grubości 25 cm i wysokości nad terenem 30 cm. Na ścianach zejścia wykonać balustrady stalowe wysokości 90 cm. Słupki z rur ø 38 mm z pochwytem z płaskownika 4 x 50 mm. Wypełnienie balustrady prętami okrągłymi ø 12 mm co 12 cm spawanymi do poziomych wstawek z płaskownika 4 x 20 mm. Na dojściu do schodów wykonać chodnik z betonowej kostki brukowej grubości 6 cm w spadku podłuŝnym 1 2 % na podsypce piaskowej grubości 10 cm z ograniczeniem obrzeŝem chodnikowym 6 x 20 cm ustawionym na podsypce piaskowo cementowej Studzienka schładzająca W kotłowni wykonać betonową studzienkę schładzającą z kręgu ø 600 mm głębokości 1,00 m, ustawioną na podłoŝu betonowym grubości 20 cm z uszczelnieniem dna i nakrytą włazem Ŝeliwnym Stolarka W wykutych otworach okiennych osadzić typowe, otwierane okna z PCV o wymiarach 90 x 90 cm z malowaniem farbą olejną w kolorze białym. Kotłownia stanowi wydzieloną strefę poŝarową i w związku z tym zaprojektowano w ścianach kotłowni drzwi o klasie odporności ogniowej 30 min. Główne drzwi wyjściowe z kotłowni do przedsionka o wymiarach 100 x 200 cm zamontować po rozkuciu ościeŝnicy po około 5 cm i osadzić futrynę krawędziową. W bocznych drzwiach do korytarza szkolnego osadzić drzwi o wymiarach 90 x 200 cm Drzwi o wysokości 225 cm obniŝyć przez wykonanie nadmurówki z cegły na dwóch kątownikach stalowych 5 x 50 x 50 mm Drzwi zewnętrzne, drewniane, klepkowe o wymiarach 100 x 200 cm.- lakierowane Likwidacja otworów Pod kanałem nawiewnym zamurować dolny otwór 40 x 90 cm a studzienkę zewnętrzną głębokości 1,50 m zagruzować i zabetonować grubości 10 cm. W miejscu przyłącza gazowego zamurować okienko o wymiarach 60 x 60 cm 4.7. Roboty wykończeniowe Na rozebranej posadzce betonowej wykonać nowe podłoŝe betonowe i cokół pod kotłem gazowym o wysokości 10 cm i wymiarach 160 x 175 cm. Na podłoŝu betonowym wykonać posadzkę z płytek gres, nieśliskich. Na ścianach kotłowni zbić tynk i ułoŝyć glazurę do wysokości 2,00 m Uzupełnić tynki i pomalować sufit i ściany farbą emulsyjną w kolorze białym.

B20 z zatarciem na gładko Stopnie zejściowe ograniczone dwoma ścianami betonowymi lub z bloczków betonowych o grubości 25 cm i wysokości nad terenem 30 cm.

5 PRACOWNIA PROJEKTOWA KONSTRUKCJI BUDOWLANYCH W SANDOMIERZU MGR INś. EDWARD PASZKIEWICZ 5 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: Przebudowa węzła cieplnego na kotłownię gazową w budynku Zespołu Szkół ADRES: OŜarów Os. Wzgórze nr 56, nr ew. działki 1803/303 INWESTOR: Zespół Szkół im. Marii Skłodowskiej Curie OŜarów Os. Wzgórze nr 56 PROJEKTANT: mgr inŝ. Edward Paszkiewicz 1. ZAKRES ROBÓT BUDOWLANYCH Przy przebudowie węzła cieplnego na kotłownię gazową przewidziano następujące roboty budowlane: a) roboty rozbiórkowe b) roboty ziemne przy wykopach fundamentowych i plantowaniu terenu c) roboty szalunkowe i betoniarskie d) roboty murowe e) roboty montaŝowe f) roboty ciesielskie g) roboty ślusarskie h) roboty tynkarskie i malarskie i) roboty wykończeniowe j) roboty nawierzchniowe 2. ZAGOSPODAROWANIE TERENU Wykaz istniejących obiektów budowlanych i projektowanych elementów zagospodarowania, zgodnie z projektem zagospodarowania i projektem budowlanym. Teren budowy posiada bezpośredni dojazd z drogi osiedlowej umoŝliwiający bezpośredni dostęp sił ratowniczych. 3. OCHRONA OGÓLNA W CZASIE ROBÓT Prace prowadzić zgodnie z Rozporządzeniem w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy ( Dz. U. Nr 129 poz. 844 ) i Rozporządzeniem BHP podczas wykonywania robót budowlanych ( Dz. U ) Plac budowy naleŝy oznakować i zabezpieczyć przed dostępem osób niepowołanych. Teren naleŝy ogrodzić i wyposaŝyć w tablicę informacyjną zgodnie z obowiązującym wzorem. Stosować znaki i oznaczenia stref zagroŝenia i stref niebezpiecznych zgodnie z normą o znakach ostrzegawczych.

działki 1803/303 INWESTOR: Zespół Szkół im. Marii Skłodowskiej Curie 27 530 OŜarów Os. Wzgórze nr 56 PROJEKTANT: mgr inŝ. Edward Paszkiewicz 1.

6 PRACOWNIA PROJEKTOWA KONSTRUKCJI BUDOWLANYCH W SANDOMIERZU MGR INś. EDWARD PASZKIEWICZ 6 4. OCHRONA SZCZEGÓLNA W CZASIE ROBÓT Roboty rozbiórkowe zgodnie z rozdziałem 14 ( Dz. U ) Roboty ziemne zgodnie z rozdziałem 5 ( Dz. U ) Roboty betonowe i szalunkowe zgodnie z PN-63/B Roboty betonowe i Ŝelbetowe. Wymagania techniczne. Roboty spawalnicze zgodnie z rozdziałem 11 ( Dz. U ) Wszystkie prace prowadzić przestrzegając przepisy BHP obowiązujące w budownictwie 5. OCHRONA OSOBISTA I INSTRUKTAś PRACOWNIKÓW Przed dopuszczeniem pracownika do pracy naleŝy zabezpieczyć go w odzieŝ roboczą i ochronną zgodnie z obowiązującymi przepisami. Pracownicy naraŝeni na urazy mechaniczne i inne szkodliwe czynniki i zagroŝenia powinni być zaopatrzeni w sprzęt ochrony osobistej. Sprzęt powinien posiadać atesty oraz instrukcje określające sposób jego uŝytkowania. Kierownik budowy winien zapewnić instruktaŝ pracowników w zakresie ogólnych przepisów BHP i szczegółowych objaśnień w zakresie robót stanowiskowych. Do zapewnienia ochrony zobowiązuje się kierownika budowy i inwestora w/w obiektu. Opracował: mgr inŝ. Edward Paszkiewicz

Roboty spawalnicze zgodnie z rozdziałem 11 ( Dz. U. 03.47.401 ) Wszystkie prace prowadzić przestrzegając przepisy BHP obowiązujące w budownictwie 5.
