1 Projektowanie i aranżacja wnętrz - KazaPlan

2 Wstęp

3 Wstęp Istnieje wiele narzędzi umożliwiających aranżację wnętrz bez potrzeby korzystania z usług profesjonalisty Zaprezentowane programy posiadają zbliżone możliwości, ale niektóre rozwiązania mogą być dostępne tylko w jednym programie Niektóre możliwości i ograniczenia prezentowanych programów opisane zostały w dalszej części

4 Wstęp - IKEA Home Planer + Nie wymaga instalacji + Łatwe dodawanie i ustawianie elementów wnętrz + Dostępne są wzory rur (m.in. kanalizacyjnych, gazowych) Niektóre akcesoria niedostosowane są do polskich standardów (np. angielskie włączniki światła)

5 Wstęp KazaPlan/Planer 3D Leroy Merlin + Nie wymaga instalacji + Umożliwia tworzenie całych domów a nie tylko pomieszczeń + Ma bogate możliwości do projektowania poddaszy + Wersja dla Leroy Merlin posiada możliwość dodawania do koszyka i zakupu użytych elementów Przy dużych projektach traci płynność Oprawa wizualna jest mało realistyczna

6 Wstęp Pro100 + Umożliwia projektowanie pomieszczeń jak i poszczególnych mebli + Finalne wersje projektów potrafią być bardzo realistyczne + Bardzo szerokie możliwości projektowania oraz tworzenia potrzebnych elementów Brak możliwości zapisu w wersji darmowej Brak możliwości edycji biblioteki w wersji darmowej Brak możliwości wydruku w wersji darmowej

7 Porównanie efektów końcowych projektów

8 Porównanie efektów końcowych projektów Przykładowe zdjęcia z galerii Kaza Plan dostępne na stronie:

9 Porównanie efektów końcowych projektów Przykładowe zdjęcie z galerii IKEA Home Planer dostępne na stronie:

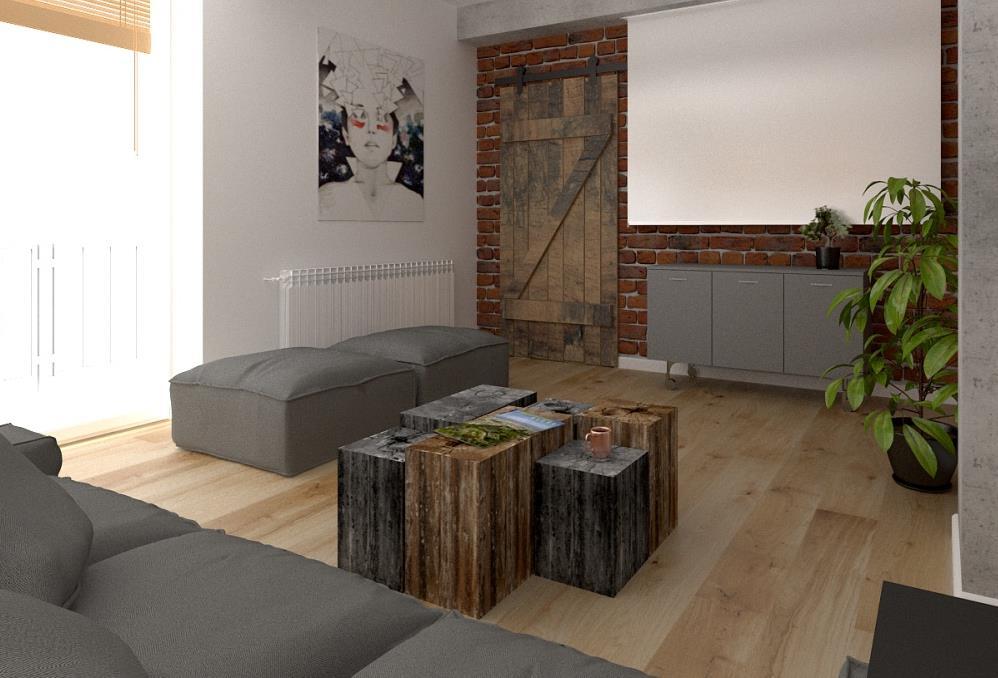

10 Porównanie efektów końcowych projektów Przykładowe zdjęcia z galerii PRO100 dostępne na stronie:

11 Dostęp do programu

12 Dostęp do programu Do programu KazaPlan przechodzimy przez stronę: Do programu Planer 3D

13 Dostęp do programu Ponieważ oba programy są bliźniacze dalsze kroki opisane będą tylko dla KazaPlan

14 Wykonanie projektu pokoju przy wykorzystaniu KazaPlan/Planer 3D

15 Wykonanie projektu pokoju przy wykorzystaniu KazaPlan/Planer 3D Podczas pracy niezbędne będzie przesuwanie ekranu oraz obracanie go przy modelowaniu w 3D (trzech wymiarach) Aby przesuwać obraz klikamy prawy przycisk myszy w pustym miejscu i trzymając go poruszamy myszą w wymaganym kierunku Aby obracać obraz klikamy lewy przycisk myszy w pustym miejscu i poruszamy myszą w wymaganym kierunku (tylko widok 3D)

16 Wykonanie projektu pokoju przy wykorzystaniu KazaPlan/Planer 3D Blokowanie i odblokowywanie projektu zapobiega przesuwaniu elementów 2. Strzałki - cofająca wykonanie akcji (w lewo) oraz powtarzająca wykonaną akcję (w prawo) 3. Półprzezroczystość ścian odsłania obszary zasłaniane przez ściany 4. Umożliwia wydruk projektu z aktualnego widoku kamery

17 Wykonanie projektu pokoju przy wykorzystaniu KazaPlan/Planer 3D Wykonuje zdjęcie projektu które można zapisać na komputerze 6. Tryb pełnoekranowy otwiera program na całym ekranie bez ramek przeglądarki 7. Nowy projekt pozwala rozpocząć nowy projekt, jeżeli stary nie zostanie zapisany nie możliwy będzie powrót do niego

18 Wykonanie projektu pokoju przy wykorzystaniu KazaPlan/Planer 3D Umożliwia zapisanie naszego projektu 9. Ustawienia umożliwiają zmianę języka oraz zmniejszenie wymagań graficznych co może wpłynąć na poprawę działania programu 10.Opuszczenie strony z projektem

19 Rysunek 2D

20 Rysunek 2D 1 2 Pierwszym krokiem po wejściu na stronę programu jest wybór sposobu jak zaczniemy nasz projekt Podstawowy obrys kształtu i prostokąt

21 Rysunek 2D Pojedyncze kliknięcie na wymiar (wewnętrzny/zewnętrzny) pozwoli nam zmienić jego wartość. Wpisujemy wartość i klikamy Symetryczny

22 Rysunek 2D To samo robimy z drugim wymiarem Wartość wpływa na obie równoległe ściany Pokój z przykładu ma 600x450 czyli 27m 2

23 Rysunek 2D Pozostając w zakładce Rysuj wybieramy z menu Drzwi i Drzwi pojedyncze Można również wybrać każde inne drzwi

24 Rysunek 2D Po wybraniu drzwi przesuwamy kursor na ścianę gdzie mają być umieszczone i akceptujemy lewym przyciskiem myszy Drzwi będą się otwierać w kierunku kursora (do wewnątrz/do zewnątrz)

25 Rysunek 2D Tak samo wstawiamy okna tj. Z menu po prawej wybieramy Okna i Okno dwuskrzydłowe Przesuwamy mysz w miejsce gdzie ma znajdować się okno i akceptujemy lewym przyciskiem myszy

26 Rysunek 2D Kliknięcie prawym przyciskiem myszy na dodanym już obiekcie umożliwi zmianę jego właściwości Zaznaczamy w ten sposób drzwi i zmieniamy ich szerokość na 90 i klikamy OK Możliwa jest zmiana pozycji zawiasów i kierunek otwierania drzwi

27 Rysunek 2D W ten sam sposób zmieniamy szerokość okna na 180 i klikamy OK W tym momencie nasz pokój jest przygotowany do dalszej aranżacji W każdej chwili możemy tu wrócić aby dodać np. kolejne okno

28 Urządzanie 3D

29 Urządzanie 3D Przechodzimy do zakładki Urządzaj a następnie np. Sofy i fotele znów Sofy i wybieramy interesujący nas mebel Po kliknięciu lewym przyciskiem myszy pojawia się on w pomieszczeniu Zamykamy okno listy produktów krzyżykiem x

30 Urządzanie 3D Klikamy lewym przyciskiem myszy na przedmiocie Klikając kursorem na zielony pierścień i trzymając lewy przycisk myszy możemy obracać meblem Klikając kursorem na meblu i trzymając lewy przycisk myszy możemy przesuwać mebel po pokoju

31 Urządzanie 3D Klikając prawym przyciskiem myszy na przedmiocie otwieramy okno jego właściwości Możliwa jest zmiana jego wymiarów oraz każdy przedmiot ma swoje indywidualne właściwości Ustawienia zaawansowane posiadają dodatkowe opcje

32 Urządzanie 3D Następnie dodamy telewizor wiszący z Elementy dekoracyjne i RTV i komputery Listę produktów zamykamy krzyżykiem x

go do ściany W właściwościach w zakładce pozycja i obrót ustawiamy

33 Urządzanie 3D Przy użyciu zielonego pierścienia obracamy telewizor w kierunku sofy Klikając na sam telewizor i przytrzymując go przysuwamy go do ściany W właściwościach w zakładce pozycja i obrót ustawiamy wartość y na 100 w celu odsunięcia telewizora od podłogi i zatwierdzamy

34 Urządzanie 3D W ten sam sposób możemy dodawać m.in. dywany, stoliki, lampy podłogowe, garderoby, półki, rośliny wszystkie dostępne są z menu po prawej stronie ekranu

35 Dekorowanie 3D

36 Dekorowanie 3D Gdy pomieszczenie jest już urządzone przechodzimy do dekorowania ścian i podłóg Aby przejść do trybu dekoruj wybieramy zakładkę dekoruj z menu po prawej stronie Pojawią się wtedy dostępne opcje dekorowania

kursorem na podłogę będzie on miał kształt pędzla Kliknięcie lewym przyciskiem

37 Dekorowanie 3D Aby zmienić kolor podłogi wybieramy Parkiet i panele Następnie z bogatej palety wybieramy interesującą nas strukturę i kolor Gdy najedziemy kursorem na podłogę będzie on miał kształt pędzla Kliknięcie lewym przyciskiem myszy nałożymy żądany kolor na podłogę W ten sam sposób personalizujemy inne przedmioty

38 Dekorowanie 3D W taki sam sposób możemy udekorować ściany Jedną ozdobimy cegłą przez Kamienie dekoracyjne, wybierając wzór i klikając kursorem na ścianie którą chcemy udekorować Pozostałe ściany przez Farby, wybierając kolor i klikając kursorem na każdej ze ścian

39 Dekorowanie 3D Możliwe jest zmienianie nie tylko koloru podłóg i ścian ale również m.in. tapicerek, drzwi, futryn okiennych płyt meblowych Przed dekorowaniem Po dekorowaniu

40 Drukowanie Ustawiamy kamerę w odpowiedniej pozycji Z menu włączamy półprzezroczystość ścian (1) Wybieramy drukowanie (2) 1 2

41 Drukowanie W nowo otwartym oknie z menu przeglądarki wybieramy Drukuj

42 Drukowanie Jeszcze raz wybieramy Drukuj i klikamy OK

43 DZIĘKUJĘ
