Projekt. sieci bezprzewodowej standardu N
|
|
- Tomasz Sikora
- 8 lat temu
- Przeglądów:
Transkrypt
1 Projekt sieci bezprzewodowej standardu N

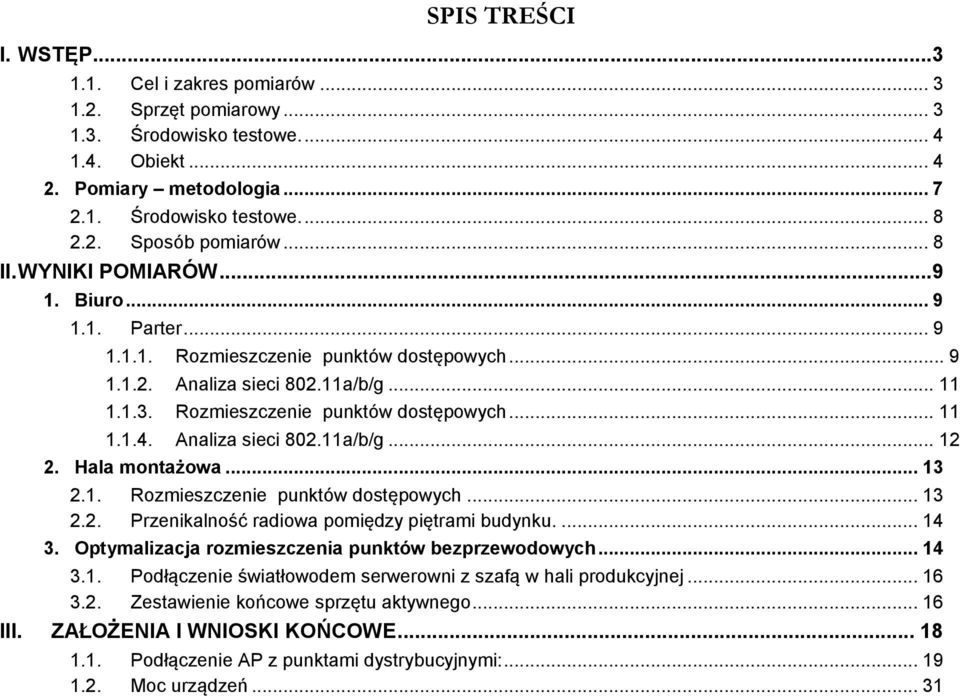

2 SPIS TREŚCI I. WSTĘP Cel i zakres pomiarów Sprzęt pomiarowy Środowisko testowe Obiekt Pomiary metodologia Środowisko testowe Sposób pomiarów... 8 II. WYNIKI POMIARÓW Biuro Parter Rozmieszczenie punktów dostępowych Analiza sieci a/b/g Rozmieszczenie punktów dostępowych Analiza sieci a/b/g Hala montażowa Rozmieszczenie punktów dostępowych Przenikalność radiowa pomiędzy piętrami budynku Optymalizacja rozmieszczenia punktów bezprzewodowych Podłączenie światłowodem serwerowni z szafą w hali produkcyjnej Zestawienie końcowe sprzętu aktywnego III. ZAŁOŻENIA I WNIOSKI KOŃCOWE Podłączenie AP z punktami dystrybucyjnymi: Moc urządzeń... 31
3 I. Wstęp Niniejszy dokument stanowi raport z przeprowadzonej wizji lokalnej, pokrycia oraz pomiarów czystości widma 2.4 i 5GHz na obszarze planowanej sieci bezprzewodowej pracującej w standardzie n dla Follett Europe Polska Sp. z o.o Cel i zakres pomiarów Pomiary przeprowadzono w celu: Określenie docelowej ilości punktów dostępowych sieci bezprzewodowej, Optymalnego rozmieszczenia punktów dostępowych n, Optymalnego doboru kanały nadawania oraz moc nadawania dla poszczególnych punktów dostępowych, Wizji lokalnej obiektu w celu określenia możliwych punktów montażowych dla punktówbezprzewodowych. Zakres pomiarów obejmuje: pomiary wykonane dla n (2,4 i 5GHz) w celu pokrycia obszaru wskazanego przez zamawiającego, zaproponowanie najodpowiedniejszej lokalizacja punktu bezprzewodowego, dla każdego punktu bezprzewodowego został zbadany wpływ sąsiednich punktów bezprzewodowych. W przypadku pomiarów między piętrowych zostały dodatkowo wzięte pod uwagę punkty bezprzewodowe z innych pięter wykonanie pomiarów z średnią dokładnością 2-3 m 1.2. Sprzęt pomiarowy W trakcie pomiarów użyto sprzętu zestawiony w Tabeli 1. Tabela 1. Sprzęt użyty przy pomiarach. L p Pozycja kat. Opis pozycji 1 Access Point Cisco - AIR-LAP1262N-E-K9 1 AIR-LAP1262N-E-K9 Dual-band Controller-based a/g/n 2 AIR-ANT2422SDW-R Cisco Aironet Very Short 2.4-GHz Omnidirectional Antenna (AIR-ANT2422SDW-R) 3 AIR-ANT5135SDW-R Cisco Aironet Very Short 5-GHz Omnidirectional Antenna (AIR- ANT5135SDW-R)

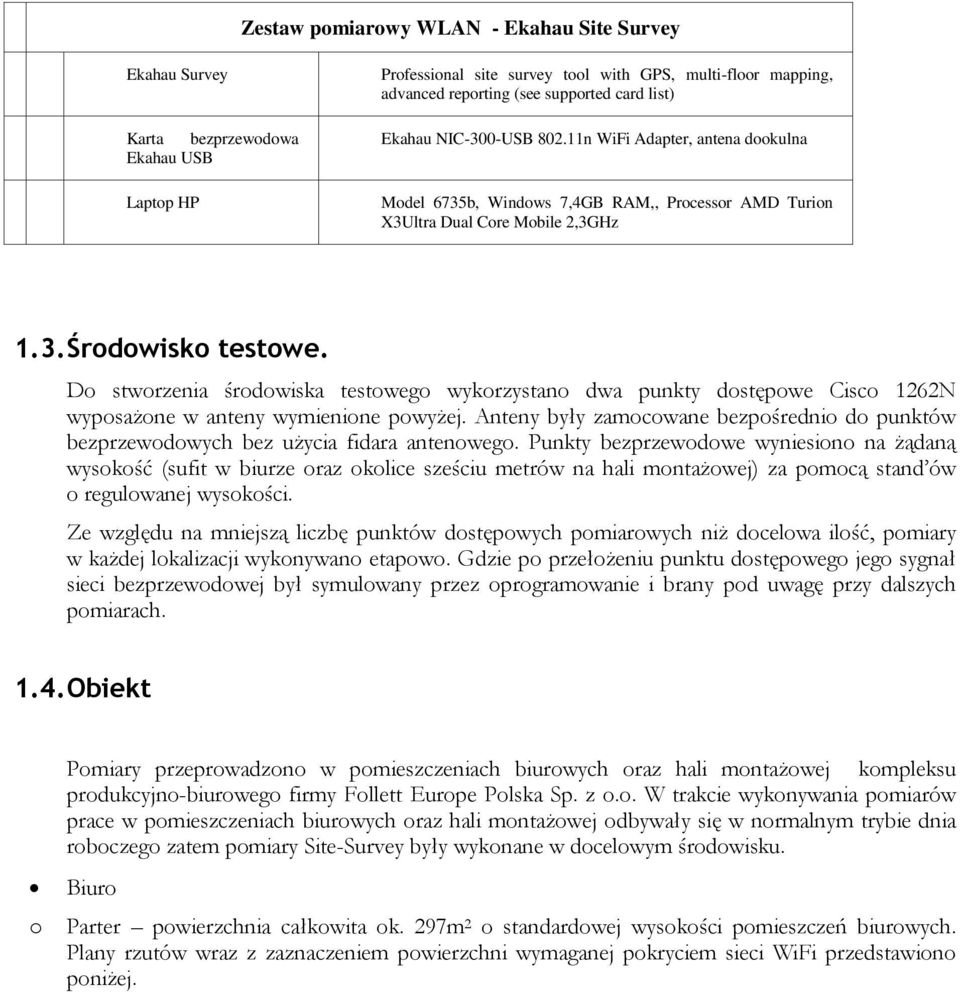

4 2 Zestaw pomiarowy WLAN - Ekahau Site Survey 1 Ekahau Survey Professional site survey tool with GPS, multi-floor mapping, advanced reporting (see supported card list) 2 Karta bezprzewodowa Ekahau USB Ekahau NIC-300-USB n WiFi Adapter, antena dookulna 3 Laptop HP Model 6735b, Windows 7,4GB RAM,, Processor AMD Turion X3Ultra Dual Core Mobile 2,3GHz 1.3. Środowisko testowe. Do stworzenia środowiska testowego wykorzystano dwa punkty dostępowe Cisco 1262N wyposażone w anteny wymienione powyżej. Anteny były zamocowane bezpośrednio do punktów bezprzewodowych bez użycia fidara antenowego. Punkty bezprzewodowe wyniesiono na żądaną wysokość (sufit w biurze oraz okolice sześciu metrów na hali montażowej) za pomocą stand ów o regulowanej wysokości. Ze względu na mniejszą liczbę punktów dostępowych pomiarowych niż docelowa ilość, pomiary w każdej lokalizacji wykonywano etapowo. Gdzie po przełożeniu punktu dostępowego jego sygnał sieci bezprzewodowej był symulowany przez oprogramowanie i brany pod uwagę przy dalszych pomiarach Obiekt o Pomiary przeprowadzono w pomieszczeniach biurowych oraz hali montażowej kompleksu produkcyjno-biurowego firmy Follett Europe Polska Sp. z o.o. W trakcie wykonywania pomiarów prace w pomieszczeniach biurowych oraz hali montażowej odbywały się w normalnym trybie dnia roboczego zatem pomiary Site-Survey były wykonane w docelowym środowisku. Biuro Parter powierzchnia całkowita ok. 297m 2 o standardowej wysokości pomieszczeń biurowych. Plany rzutów wraz z zaznaczeniem powierzchni wymaganej pokryciem sieci WiFi przedstawiono poniżej.

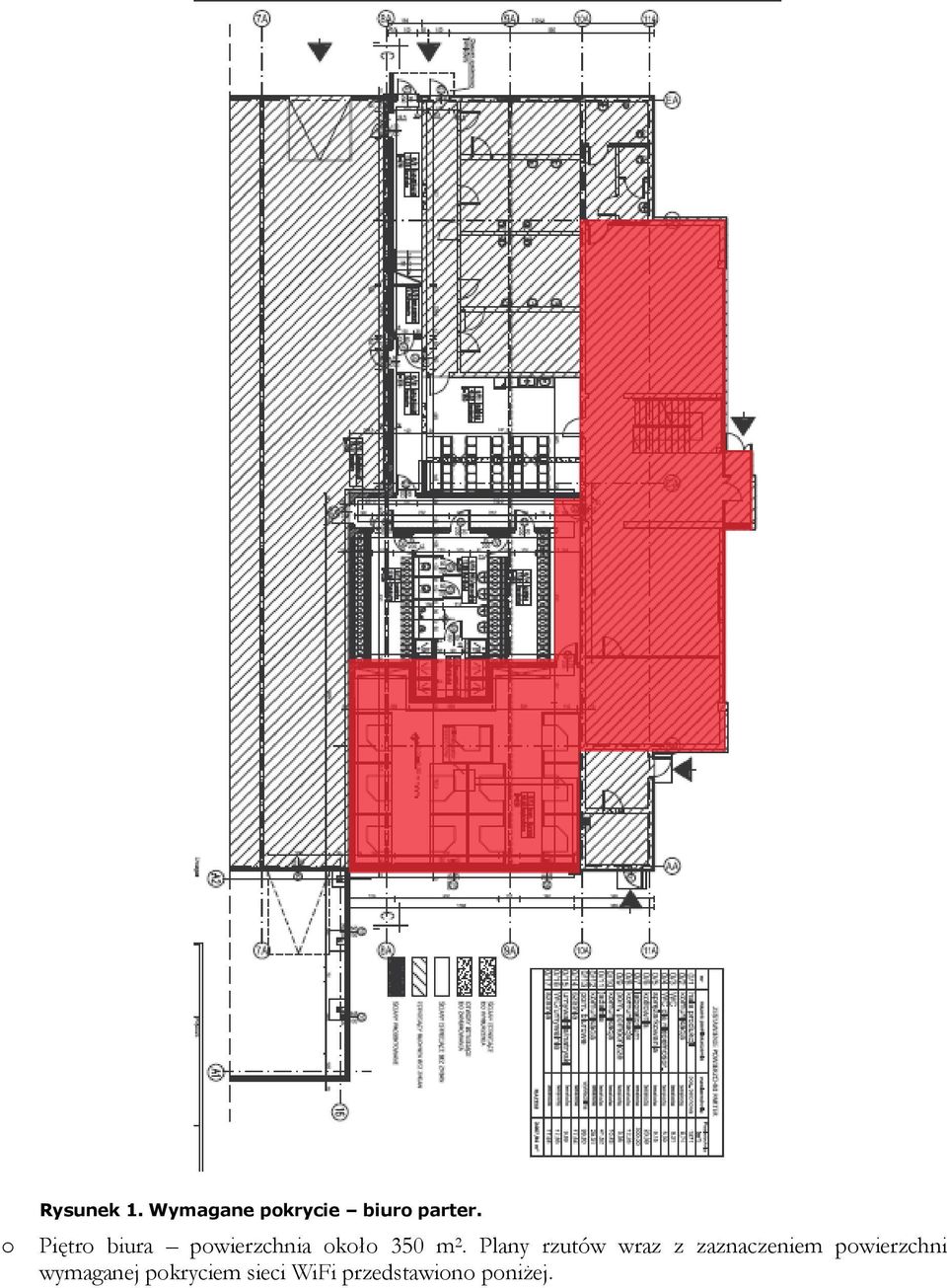

5 o Rysunek 1. Wymagane pokrycie biuro parter. Piętro biura powierzchnia około 350 m 2. Plany rzutów wraz z zaznaczeniem powierzchni wymaganej pokryciem sieci WiFi przedstawiono poniżej.

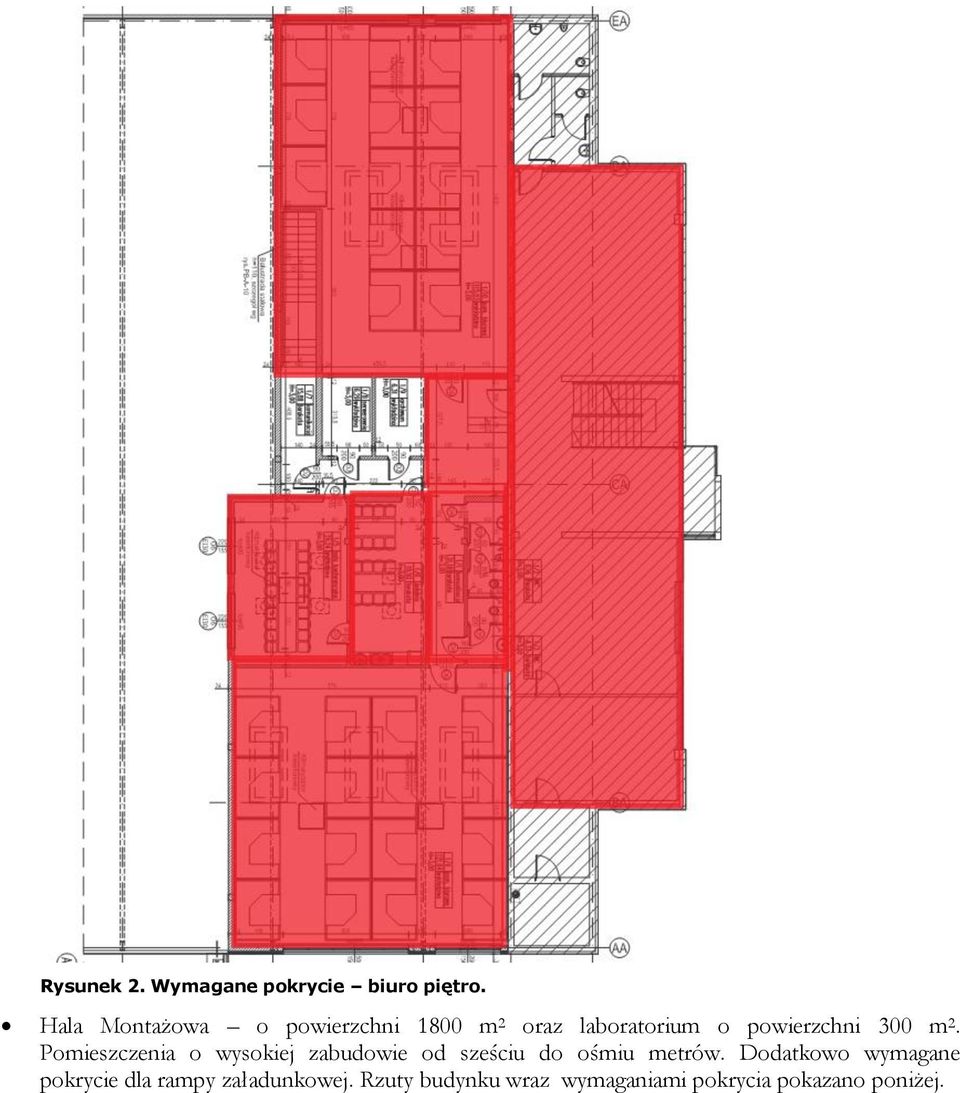

6 Rysunek 2. Wymagane pokrycie biuro piętro. Hala Montażowa o powierzchni 1800 m 2 oraz laboratorium o powierzchni 300 m 2. Pomieszczenia o wysokiej zabudowie od sześciu do ośmiu metrów. Dodatkowo wymagane pokrycie dla rampy załadunkowej. Rzuty budynku wraz wymaganiami pokrycia pokazano poniżej.

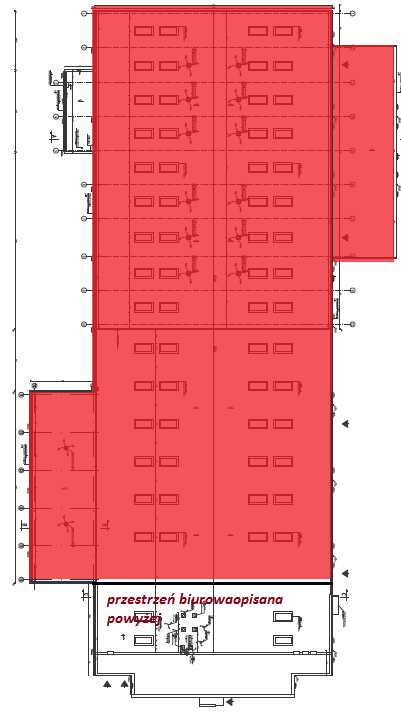

7 Rysunek 3. Wymagane pokrycie hala montażowa. 2. Pomiary metodologia W tym rozdziale przedstawiono metodologie pomiarów w trakcie site survey.

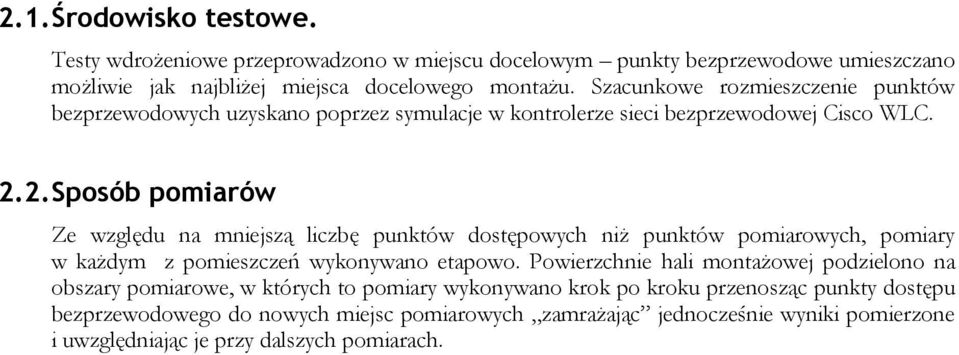

8 2.1. Środowisko testowe. Testy wdrożeniowe przeprowadzono w miejscu docelowym punkty bezprzewodowe umieszczano możliwie jak najbliżej miejsca docelowego montażu. Szacunkowe rozmieszczenie punktów bezprzewodowych uzyskano poprzez symulacje w kontrolerze sieci bezprzewodowej Cisco WLC Sposób pomiarów Ze względu na mniejszą liczbę punktów dostępowych niż punktów pomiarowych, pomiary w każdym z pomieszczeń wykonywano etapowo. Powierzchnie hali montażowej podzielono na obszary pomiarowe, w których to pomiary wykonywano krok po kroku przenosząc punkty dostępu bezprzewodowego do nowych miejsc pomiarowych zamrażając jednocześnie wyniki pomierzone i uwzględniając je przy dalszych pomiarach.

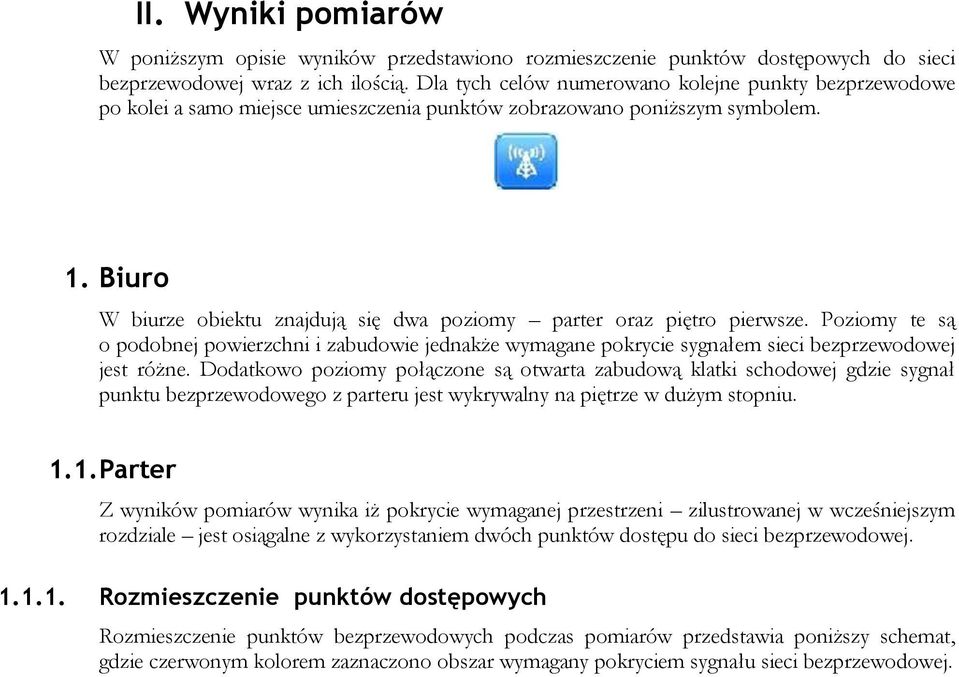

9 II. Wyniki pomiarów W poniższym opisie wyników przedstawiono rozmieszczenie punktów dostępowych do sieci bezprzewodowej wraz z ich ilością. Dla tych celów numerowano kolejne punkty bezprzewodowe po kolei a samo miejsce umieszczenia punktów zobrazowano poniższym symbolem. 1. Biuro W biurze obiektu znajdują się dwa poziomy parter oraz piętro pierwsze. Poziomy te są o podobnej powierzchni i zabudowie jednakże wymagane pokrycie sygnałem sieci bezprzewodowej jest różne. Dodatkowo poziomy połączone są otwarta zabudową klatki schodowej gdzie sygnał punktu bezprzewodowego z parteru jest wykrywalny na piętrze w dużym stopniu Parter Z wyników pomiarów wynika iż pokrycie wymaganej przestrzeni zilustrowanej w wcześniejszym rozdziale jest osiągalne z wykorzystaniem dwóch punktów dostępu do sieci bezprzewodowej Rozmieszczenie punktów dostępowych Rozmieszczenie punktów bezprzewodowych podczas pomiarów przedstawia poniższy schemat, gdzie czerwonym kolorem zaznaczono obszar wymagany pokryciem sygnału sieci bezprzewodowej.

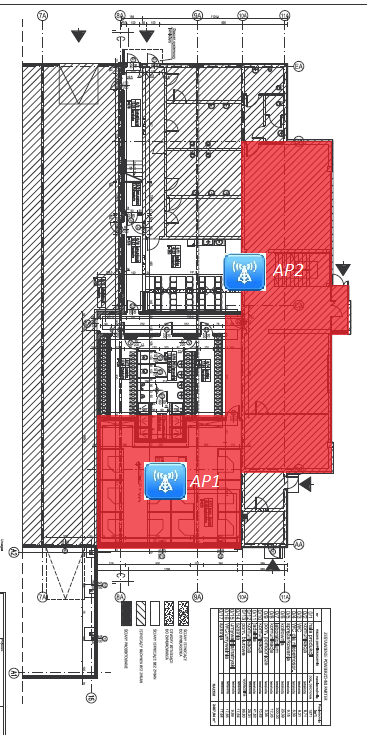

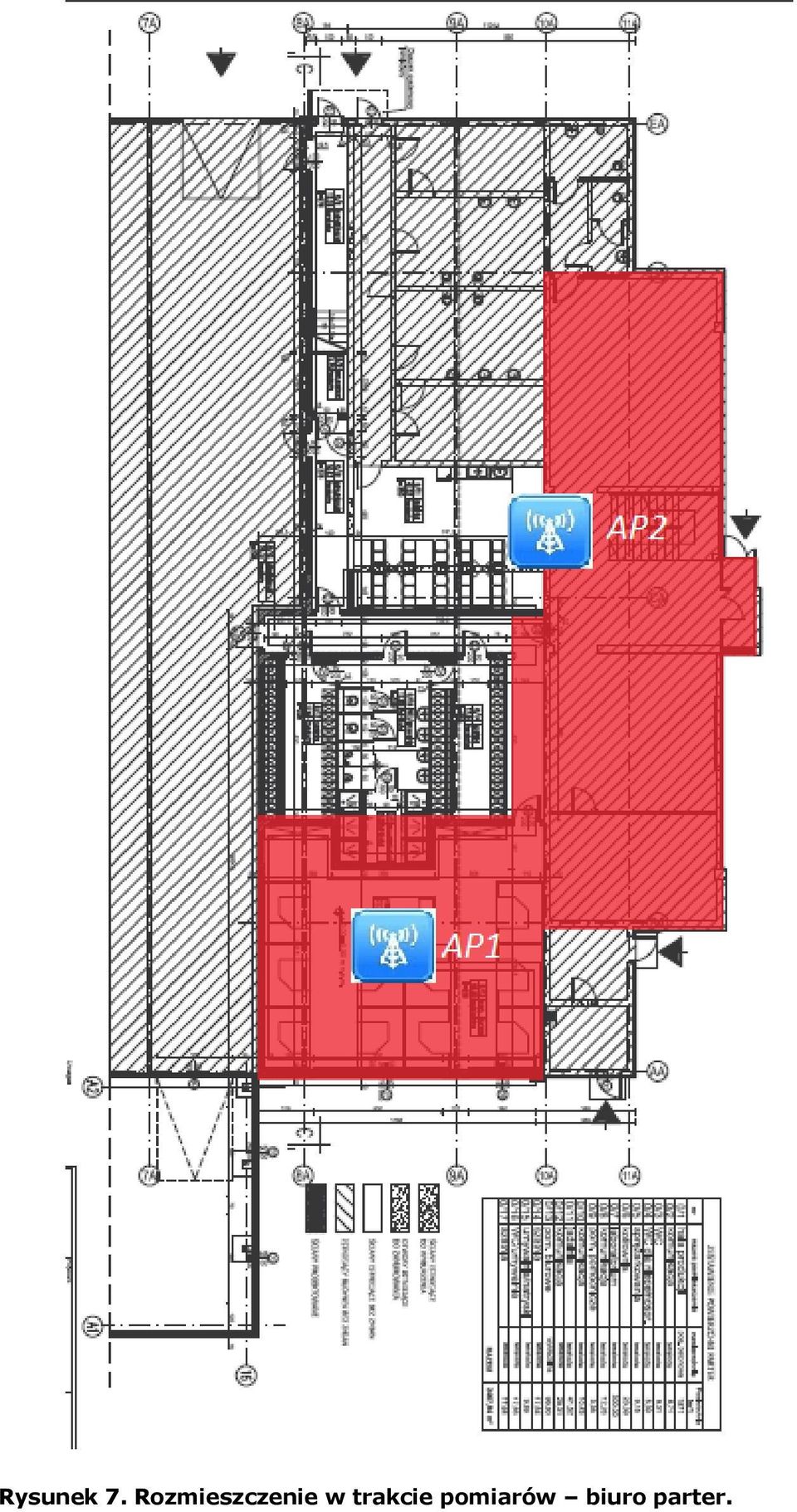

10 Rysunek 7. Rozmieszczenie w trakcie pomiarów biuro parter.

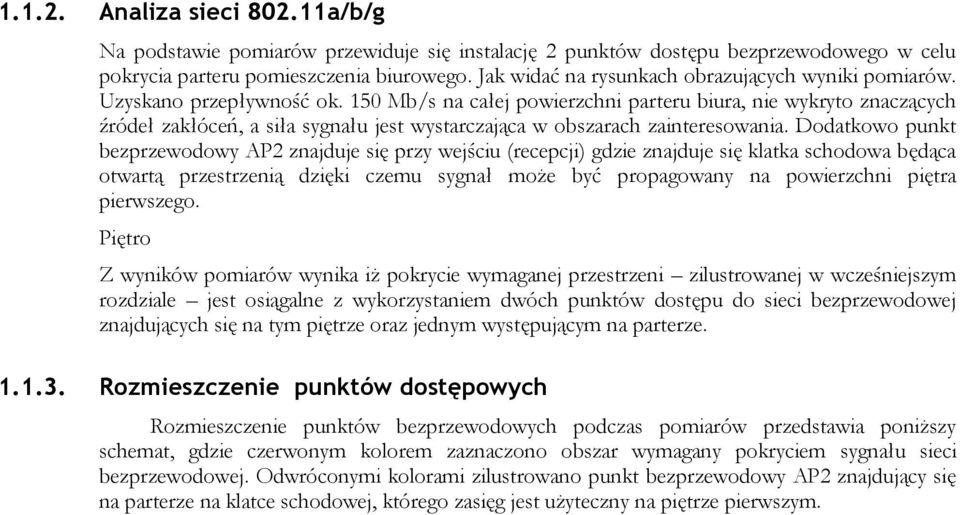

11 Analiza sieci a/b/g Na podstawie pomiarów przewiduje się instalację 2 punktów dostępu bezprzewodowego w celu pokrycia parteru pomieszczenia biurowego. Jak widać na rysunkach obrazujących wyniki pomiarów. Uzyskano przepływność ok. 150 Mb/s na całej powierzchni parteru biura, nie wykryto znaczących źródeł zakłóceń, a siła sygnału jest wystarczająca w obszarach zainteresowania. Dodatkowo punkt bezprzewodowy AP2 znajduje się przy wejściu (recepcji) gdzie znajduje się klatka schodowa będąca otwartą przestrzenią dzięki czemu sygnał może być propagowany na powierzchni piętra pierwszego. Piętro Z wyników pomiarów wynika iż pokrycie wymaganej przestrzeni zilustrowanej w wcześniejszym rozdziale jest osiągalne z wykorzystaniem dwóch punktów dostępu do sieci bezprzewodowej znajdujących się na tym piętrze oraz jednym występującym na parterze Rozmieszczenie punktów dostępowych Rozmieszczenie punktów bezprzewodowych podczas pomiarów przedstawia poniższy schemat, gdzie czerwonym kolorem zaznaczono obszar wymagany pokryciem sygnału sieci bezprzewodowej. Odwróconymi kolorami zilustrowano punkt bezprzewodowy AP2 znajdujący się na parterze na klatce schodowej, którego zasięg jest użyteczny na piętrze pierwszym.
12 Rysunek 11. Rozmieszczenie w trakcie pomiarów biuro piętro Analiza sieci a/b/g Na podstawie pomiarów przewiduje się instalację 2 punktów dostępu bezprzewodowego na tym poziomie. Jak widać na rysunkach obrazujących wyniki pomiarów, podczas pomiarów został uwzględniony także wpływ trzeciego punktu bezprzewodowego znajdującego się na parterze na otwartej klatce schodowej. Uzyskano przepływność ok. 150 Mb/s na całej powierzchni poddanej pomiarom. Dodatkowo nie wykryto znaczących źródeł zakłóceń, a siła sygnału jest wystarczająca w obszarach zainteresowania..
13 2. Hala montażowa Hala montażowa jest zabudowaniem o wysokości 6 oraz 8 metrów, wykonanej z blaszanej ocieplanej konstrukcji, która w znaczący sposób tłumi propagowany sygnał sieci bezprzewodowej WiFi n. Podczas pomiarów uwzględniono także sygnał pochodzący z pomieszczeń biurowych, który był wyczuwalny podczas pomiarów na powierzchni hali Rozmieszczenie punktów dostępowych Rozmieszczenie testowych AP podczas pomiarów przedstawiają poniższe rysunki. Punkty bezprzewodowe umieszczano na standach, które umożliwiały umieszczenie AP na blisko docelowej pozycji o wysokości około 5 do 6 metrów. Umieszczano je w miejscach zbliżonych do docelowego montażu, w przypadku hali montażowej punkty dostępu bezprzewodowego byłby to legary podtrzymujące sufit. Podczas pomiarów brany pod uwagę był także wpływ punktów dostępu bezprzewodowego z pomieszczeń biurowych. Rozmieszczenie punktów umieszczono na rzucie lokalizacji poniżej. Rysunek 15. Rozmieszczenie w trakcie pomiarów hala montażowa.

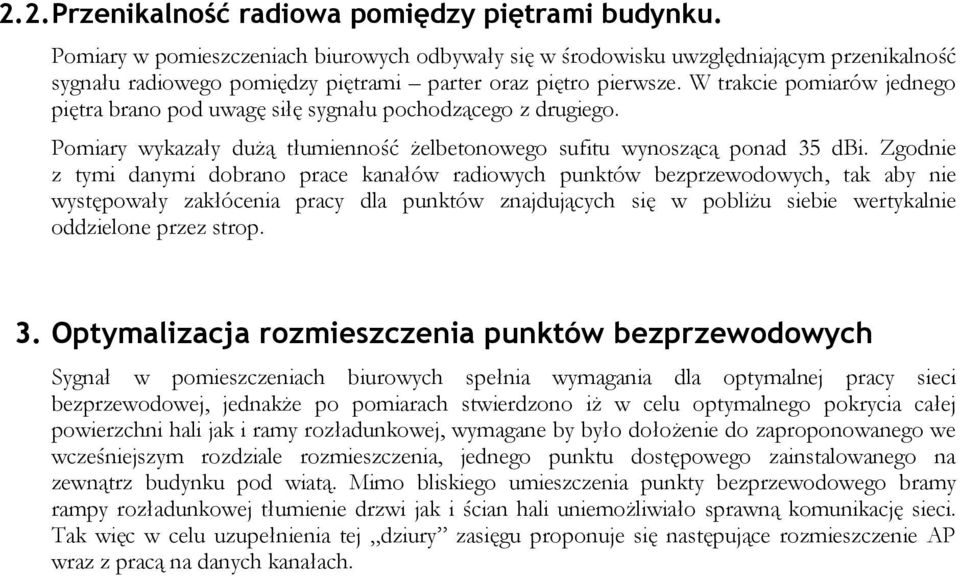

14 2.2. Przenikalność radiowa pomiędzy piętrami budynku. Pomiary w pomieszczeniach biurowych odbywały się w środowisku uwzględniającym przenikalność sygnału radiowego pomiędzy piętrami parter oraz piętro pierwsze. W trakcie pomiarów jednego piętra brano pod uwagę siłę sygnału pochodzącego z drugiego. Pomiary wykazały dużą tłumienność żelbetonowego sufitu wynoszącą ponad 35 dbi. Zgodnie z tymi danymi dobrano prace kanałów radiowych punktów bezprzewodowych, tak aby nie występowały zakłócenia pracy dla punktów znajdujących się w pobliżu siebie wertykalnie oddzielone przez strop. 3. Optymalizacja rozmieszczenia punktów bezprzewodowych Sygnał w pomieszczeniach biurowych spełnia wymagania dla optymalnej pracy sieci bezprzewodowej, jednakże po pomiarach stwierdzono iż w celu optymalnego pokrycia całej powierzchni hali jak i ramy rozładunkowej, wymagane by było dołożenie do zaproponowanego we wcześniejszym rozdziale rozmieszczenia, jednego punktu dostępowego zainstalowanego na zewnątrz budynku pod wiatą. Mimo bliskiego umieszczenia punkty bezprzewodowego bramy rampy rozładunkowej tłumienie drzwi jak i ścian hali uniemożliwiało sprawną komunikację sieci. Tak więc w celu uzupełnienia tej dziury zasięgu proponuje się następujące rozmieszczenie AP wraz z pracą na danych kanałach.

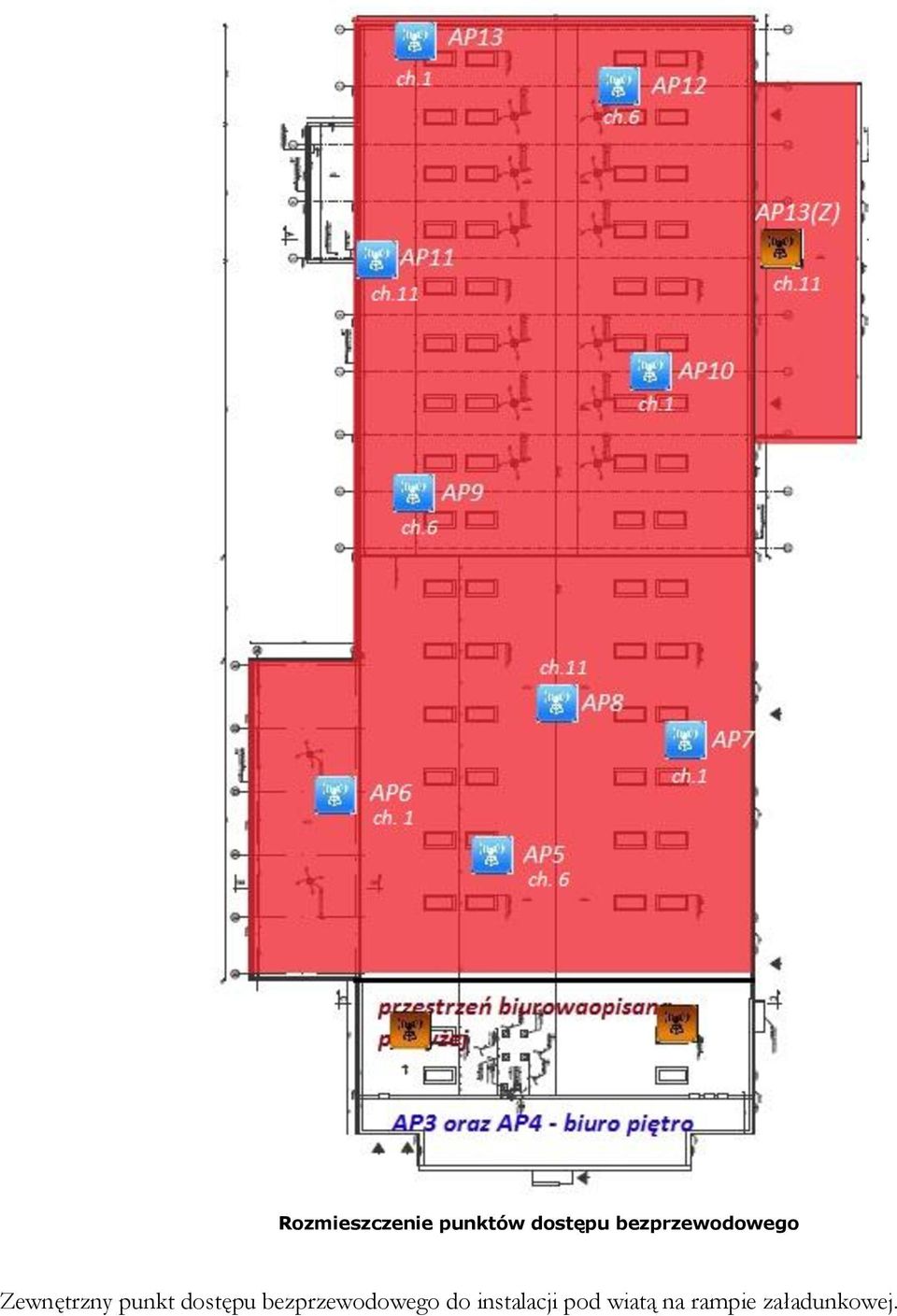

15 Rozmieszczenie punktów dostępu bezprzewodowego Zewnętrzny punkt dostępu bezprzewodowego do instalacji pod wiatą na rampie załadunkowej.
16 3.1. Podłączenie światłowodem serwerowni z szafą w hali produkcyjnej Dodatkowym zadaniem będzie zakup kabla światłowodowego wraz z przetwornikami w celu podłączenia dwóch switch;y firmy CISCO Catalyst 3560G POE. Odległość pomiędzy switch;ami wynosi 90m. Obecnie urządzenia są podłączone kablem UTP 6kat. Na całej długości istnieje tor kablowy w części biurowej schowany pod sufitem podwieszanym, a w części produkcyjnej na ścianie hali Zestawienie końcowe sprzętu aktywnego Poniżej przedstawiono zestawienie całościowe sprzętu aktywnego wynikające z wykonanych pomiarów.

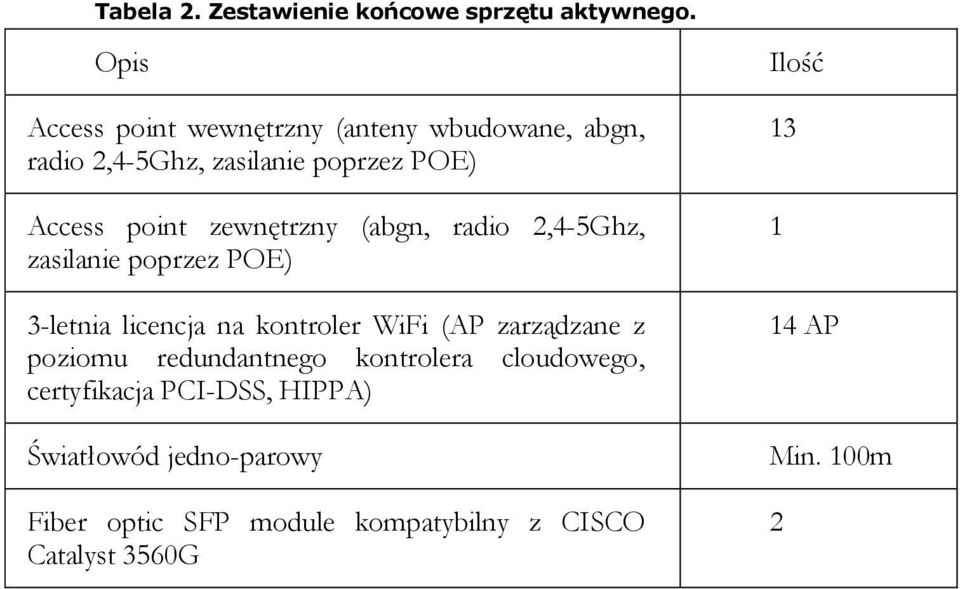

17 Tabela 2. Zestawienie końcowe sprzętu aktywnego. Opis Access point wewnętrzny (anteny wbudowane, abgn, radio 2,4-5Ghz, zasilanie poprzez POE) Access point zewnętrzny (abgn, radio 2,4-5Ghz, zasilanie poprzez POE) 3-letnia licencja na kontroler WiFi (AP zarządzane z poziomu redundantnego kontrolera cloudowego, certyfikacja PCI-DSS, HIPPA) Światłowód jedno-parowy Fiber optic SFP module kompatybilny z CISCO Catalyst 3560G Ilość AP Min. 100m 2
18 III. Założenia i wnioski końcowe W zakładzie istnieją dwa punkty dystrybucyjne. Jeden w części biurowej server room oraz drugi na hali produkcyjnej.. Punkty dystrybycyjne

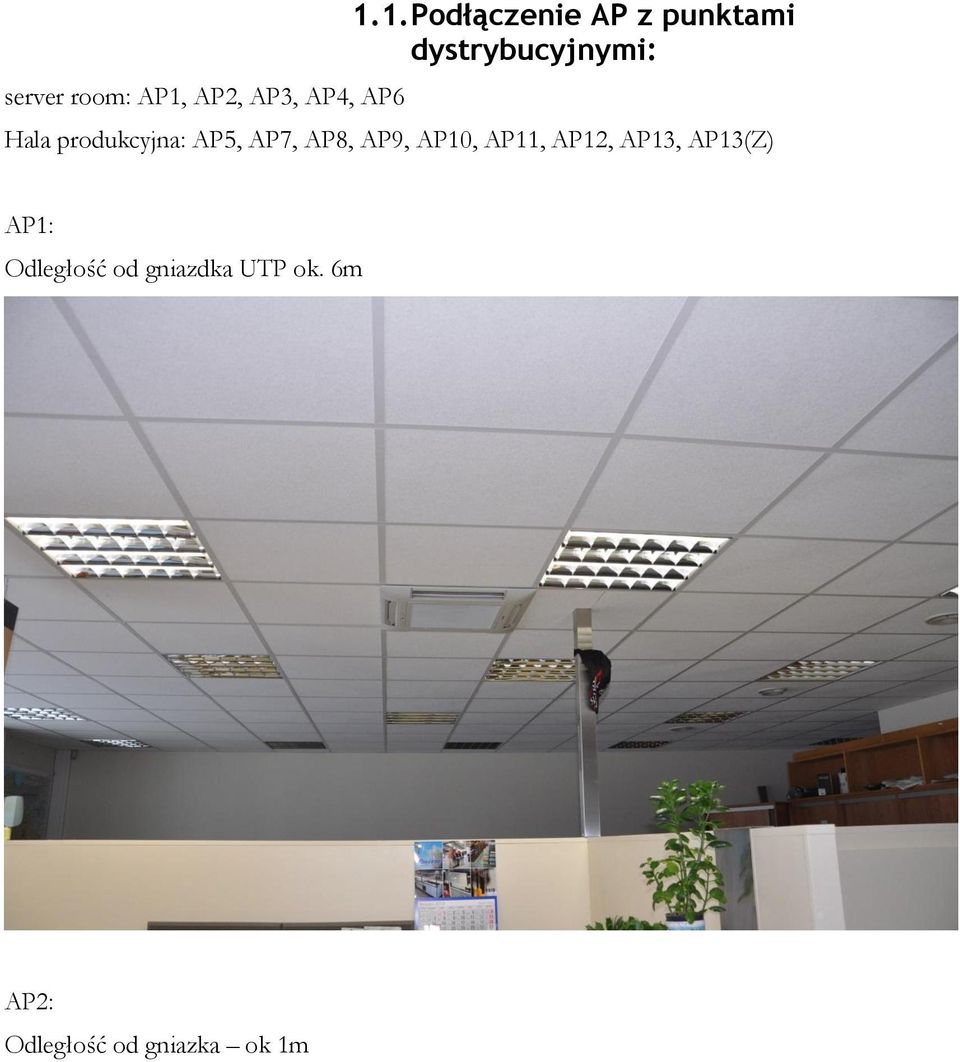

19 server room: AP1, AP2, AP3, AP4, AP Podłączenie AP z punktami dystrybucyjnymi: Hala produkcyjna: AP5, AP7, AP8, AP9, AP10, AP11, AP12, AP13, AP13(Z) AP1: Odległość od gniazdka UTP ok. 6m AP2: Odległość od gniazka ok 1m

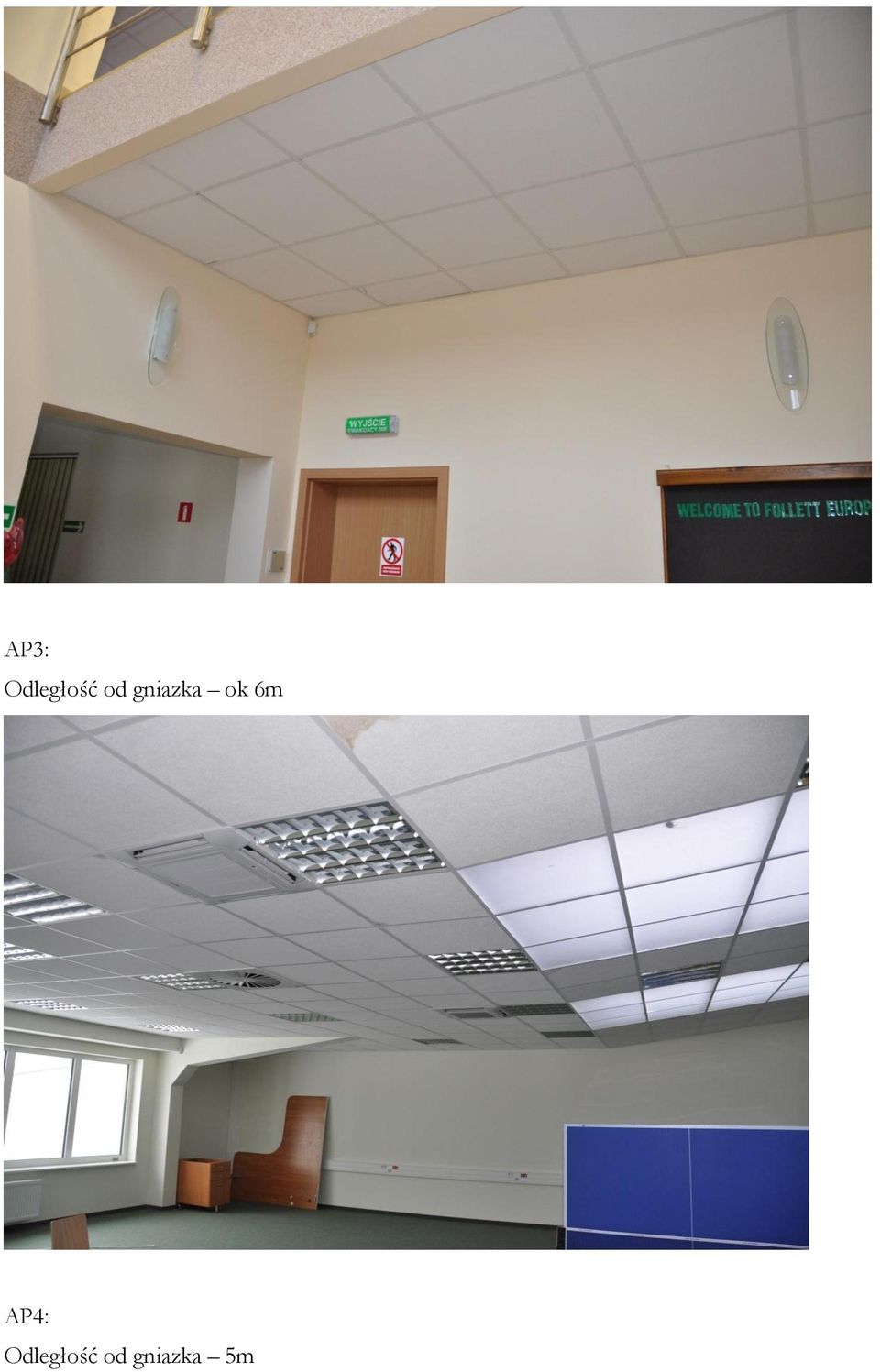

20 AP3: Odległość od gniazka ok 6m AP4: Odległość od gniazka 5m
21 AP5: Brak gniazdka. Potrzeba położyć nowy kabel UTP kat. 6 z serwerowni. Odległość ok. 40m. Część kabla ok. 15m przechodzi przez część biurową (koryta kablowe schowane w syficie podwieszanym). Reszta część należy umieścić korycie lub rurze na hali produkcyjnej.
22 AP6: Odległość od gniazka ok. 2m
23 AP7: Wymagane jest położenie nowego kabla w korycie lub rurze od switch;a w szafie produkcyjnej. Odległość ok. 60m
24 AP8: Odległość od gniazdka ok 3m
25 AP9: Wymagane jest położenie nowego kabla w korycie lub rurze od switch;a w szafie produkcyjnej. Odległość ok. 15m
26 AP10: Wymagane jest położenie nowego kabla w korycie lub rurze od switch;a w szafie produkcyjnej. Odległość ok. 30m
27 AP11: Odległość od gniazka 3m
28 AP12: Odległość od gniazka ok. 3m
29 AP13: Odległość od gniazka ok. 3m
30 AP13(Z): Jedyne podłączenie na zewnątrz budynku. Wymagane jest położenie nowego kabla w korycie lub rurze od switch;a w szafie produkcyjnej. Odległość ok. 80m
31 1.2. Moc urządzeń Minimalna moc urządzeń (zewnętrznych i wewnętrznych) powinna kształtować się następująco: Częstotliwość Tryb pracy TX Power (dbm) 2,4 GHz b 21 2,4 GHz g 21 2,4 GHz n (HT20) 19 5 GHz b 20 5 GHz g 15 5 GHz n (HT20) 14
