SYSTEM ES-CTI2 Jednostka Sterująca 2.4GHz Wytyczne Instalacyjne

Wielkość: px

Rozpocząć pokaz od strony:

Download "SYSTEM ES-CTI2 Jednostka Sterująca 2.4GHz Wytyczne Instalacyjne"

Danuta Urbaniak
7 lat temu
Przeglądów:

1 SYSTEM ES-CTI2 Jednostka Sterująca 2.4GHz Wytyczne Instalacyjne

2 Spis treści 1. Wstęp Połączenia w systemie centralnego nadzoru ES-CTI2 2.4Ghz Oprzewodowanie Połączenie bezprzewodowe Jednostka Sterująca 2.4GHz CTI (wymaga zasilania 230V 50/60Hz) Przygotowanie do uruchomienia systemu ES-CTI Lokalizacja i usuwanie usterek Zgłoszenie konieczności uruchomienia systemu ES-CTI Przekazanie systemues-cti2 użytkownikowi Wytyczne dotyczące eksploatacji opraw systemu centralnego nadzoru

3 1. Wstęp Przed rozpoczęciem prac instalacyjnych systemu ES-CTI2 2.4GHz należy zapoznać się z następującymi dokumentami: ES-CTI2 wytyczne instalacyjne ES-CTI2 instrukcja montażu ES-CTI2 opis systemu, opis programów obsługi ES-CTI2 instrukcje urządzeń 2. Połączenia w systemie centralnego nadzoru ES-CTI2 2.4Ghz Rys 1. Idea połączeń w systemie ES-CTI2 w trybie normalnej pracy 3

4 3. Oprzewodowanie Przewody logiczne w systemie ES-CTI2 występują w następujących niezależnych grupach: przewód łączący komputer PC z Jednostką Sterującą 2.4GHz. Połączenie to wykonywane jest standardowym przewodem skrętką komputerową UTP 4x2x0,8 kat. 5e, z wtyczkami w standardzie RJ45 (złącze LAN). W tym przypadku wystąpić mogą dwa przypadki oprzewodowania: 1. Przy połączeniu bezpośrednim komputera PC z Jednostką Sterującą 2.4GHz ES-CTI2 stosowany jest kabel P2P z przeplotem. 2. Przy połączeniu z wykorzystaniem sieci intra- lub internetowej stosuje się standardowe połączenie sieciowe bez przeplotu przewód zasilający 230V (zaciski L, N) 1-1,5mm 2 4. Połączenie bezprzewodowe Pomiędzy Jednostką Sterującą 2.4GHz ES-CTI2 a oprawami oraz routerami w systemie komunikacja przebiega bezprzewodowo. Należy pamiętać aby w obrębie Jednostki Sterującej najbliższy router był w zasięgu nie większym niż 30 metrów. Odległość dotyczy każdego routera w systemie (musi on znajdować się nie więcej niż 30 metrów od jakiegokolwiek routera). Ta sama zasada dotyczy też urządzeń końcowych (do 30 metrów od najbliższego routera). Odległość 30 metrów może być mniejsza w przypadku niektórych budynków i skraca się ona jeżeli mamy do czynienia z żelbetonowymi ścianami oraz stropami. Przed przystąpieniem do montażu należy dokonać pomiaru zasięgów w obiekcie. W przypadku gdy mamy do czynienia z otwartymi przestrzeniami odległość ta może zostać zwiększona. Zwiększenie odległości zawsze musi poprzedzać pomiar dokonany na obiekcie. 4

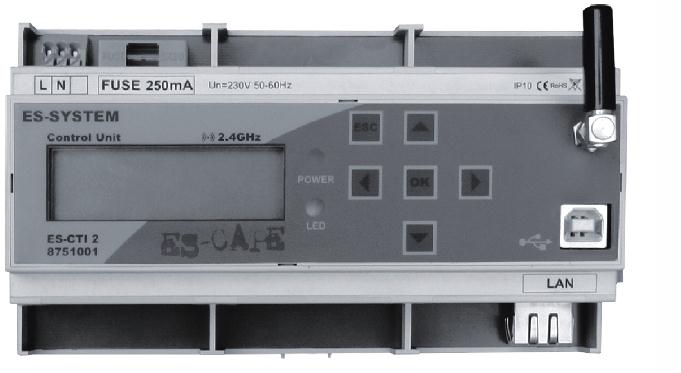

5. Jednostka Sterująca 2.4GHz CTI2 8751001 (wymaga zasilania 230V 50/60Hz) Rys 2. Jednostka Sterująca 2.4GHz ES-CTI2 6.

5 5. Jednostka Sterująca 2.4GHz CTI (wymaga zasilania 230V 50/60Hz) Rys 2. Jednostka Sterująca 2.4GHz ES-CTI2 6. Przygotowanie do uruchomienia systemu ES-CTI2 Oprawy awaryjne w systemie ES-CTI2 nie wymagają żadnych czynności wstępnych związanych z programowaniem przed ich zamontowaniem. Dostarczone są z zaprogramowanym unikalnym numerem Globalny ID, wg którego następuje ich 5

6 późniejsza identyfikacja w systemie. Aby możliwe było ich późniejsze fizyczne odszukanie, w czasie montażu opraw awaryjnych adresy logiczne ( w formie 0080E E56 ) należy nanieść na projekt elektryczny obiektu. Przed przystąpieniem do uruchomienia systemu centralnego nadzoru należy zapewnić prawidłowe funkcjonowanie elementów wchodzących w jego skład: Wszystkie oprawy i moduły awaryjne muszą być zamontowane w docelowych miejscach. Wraz z doprowadzonym zasilaniem w schemacie zgodnym z docelowym. Oprawy i moduły awaryjne powinny być sprawdzone pod względem funkcjonalnym. Tzn. ich praca w trybie ciągłym oraz awaryjnym. Jeśli system będzie na stałe współpracował z komputerem PC powinien on być już gotowy do użycia, w celu jego skonfigurowania. Wykonana musi być także instalacja sieci intra lub internetowej Przed montażem bezprzewodowego systemu monitoringu opraw należy dokonać pomiaru zasięgu na obiekcie. Pomiary takie pozwolą na optymalne rozmieszczenie routerów i niezawodną komunikacje. Czynności te wykonywana są wyłącznie przez serwis ES-SYSTEM lub firmę posiadającą stosowny certyfikat wydany przez ES-SYSTEM. Do dokumentacji powykonawczej należy przygotować: Elektryczny projekt powykonawczy z naniesionymi numerami fizycznymi z oprawy awaryjnej. Listę urządzeń zamontowanych w obiekcie, która posłuży do weryfikacji wskazań adresów występujących w systemie. Będzie ona także wyjściowym raportem kontroli stanu opraw awaryjnych wykonywanej zgodnie z wymogami technicznymi. Arkusz pomocny do sporządzenia takiego zestawienia znajduje się poniżej. 6

7 7

8 7. Lokalizacja i usuwanie usterek Warunkiem prawidłowego działania systemu ES-CTI2 jest odpowiednie rozmieszczenie routerów oraz opraw. Należy tak rozplanować rozmieszczenie opraw oraz routerów aby na router przypadało 14 opraw które będą w jego zasięgu. W przypadku przekroczenia tej liczby nadmiar urządzeń nie będzie widoczny w systemie. 8. Zgłoszenie konieczności uruchomienia systemu ES-CTI2 Istnieje możliwość uruchomienia systemu ES-CTI2 w ramach usług świadczonych przez ES-SYSTEM SA. Tryb uruchomienia oraz zakres i forma płatności jest ustalana na drodze umowy. W zgłoszeniu gotowości instalacji do uruchomienia należy podać : Nazwę obiektu Adres Telefon Osoba do kontaktu Prowadzący z ramienia ES-SYSTEM Planowany termin otwarcia obiektu Planowany termin uruchomienia systemu Możliwe zakresy czasu dobowo, kiedy można wykonywać prace uruchomieniowe Dodatkowe utrudnienia, wysokość montażu opraw Ilość opraw i modułów awaryjnych zamontowanych Ilość zamontowanych jednostek sterujących Projekt elektryczny obiektu, z warstwą oświetlenia awaryjnego i naniesionymi adresami global id, opraw awaryjnych 9. Przekazanie systemu ES-CTI2 użytkownikowi Przekazanie systemu ES-CTI2 użytkownikowi powinno być potwierdzone odpowiednim protokołem zdawczo-odbiorczym. Stwierdzającym prawidłowe działanie systemu oraz wszystkich elementów składowych. Ponadto potwierdzającym przeszkolenie użytkownika z obsługi systemu. Jako załączniki do protokołu powinny być dodane: ES-CTI2 instrukcja montażu ES-CTI2 opis systemu, opis programów obsługi ES-CTI2 instrukcje urządzeń ES-CTI2 płytka z oprogramowaniem sterującym Monitoring opraw awaryjnych raport z zamontowanych elementów systemu Opis procedury kontroli wskazań systemu ES-CTI2 i konstruowania protokołu pokontrolnego 8

9 10. Wytyczne dotyczące eksploatacji opraw systemu centralnego nadzoru W celu zapewnienia prawidłowej pracy opraw, należy przestrzegać poniższych zasad. Naruszenie któregokolwiek punktu może skutkować niedotrzymaniem zakładanego czasu autonomii i utratę gwarancji. Ze względu na wymagania producentów świetlówek, niskoprężne źródła światła muszą pracować z pełną mocą przez co najmniej 100h przed pierwszym przełączeniem w tryb awaryjny. Akumulator w stanie rozładowania uzyskuje pełną pojemność po 24 godzinach ładowania. Z uwagi na konstrukcję akumulatora Ni-Cd, w celu zapewnienia prawidłowego uformowania akumulatora konieczne jest, aby pierwsze ładowanie trwało nieprzerwanie przez minimum 48 godzin. W tym czasie niedopuszczalne jest wyzwalanie jakichkolwiek testów oraz praca modułu w trybie awaryjnym. Po upływie tego czasu należy doprowadzić do przejścia modułu w tryb pracy awaryjnej (poprzez odłączenie zasilania w linii L*). Moduł powinien pracował w tym trybie, aż do całkowitego wyczerpania akumulatorów. Przywrócenie napięcia zasilającego i ładowanie akumulatorów przez min. 36 godzin kończy cykl formowania. Czas starzenia świetlówek może zostać wykorzystany jako pierwsze, 48h ładowanie baterii. Jeżeli podczas formowania akumulatorów nastąpi zanik napięcia należy powtórzyć procedurę od początku. W przypadku magazynowania akumulatorów przez okres powyżej 6 miesięcy procedurę formowania baterii należy wykonać dwukrotnie. Ze względu na zwiększone zapotrzebowanie energetyczne nie wolno dopuszczać do pracy opraw z wyeksploatowanymi źródłami światła. Zaleca się kompleksową wymianę funkcjonujących świetlówek, w przypadku przekroczenia czasu żywotności podawanej przez producentów. Po wymianie świetlówek należy wykonać test funkcjonalny z poziomu inwertera. Nie jest wskazane częste wykonywanie testów ze względu na obniżanie żywotności świetlówek. Standardowo testy autonomii są przeprowadzane w odstępach 6-cio miesięcznych, testy funkcjonalne w odstępach miesięcznych. Konserwacji mogą dokonywać wyłącznie osoby mające odpowiednie uprawnienia. Wszelkie czynności instalacyjne i konserwacyjne należy wykonywać po odłączeniu napięcia zasilającego oraz baterii. 9
