4.17 Młodzieżowy Dom Kultury (4)

Transkrypt

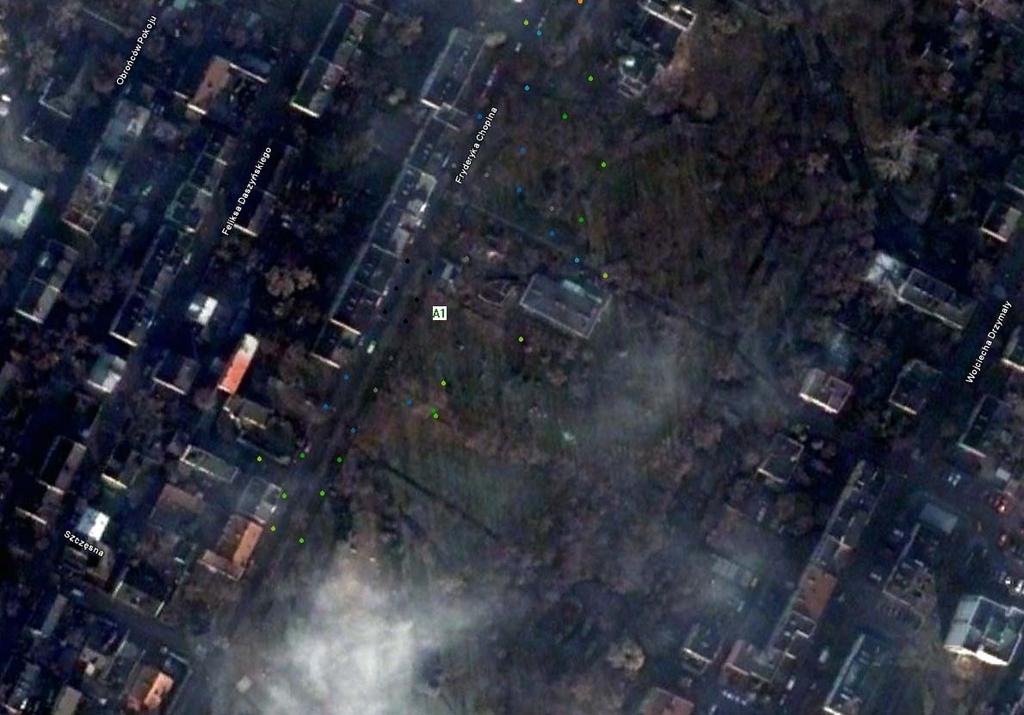

1 Strona Młodzieżowy Dom Kultury (4) Ogólna idea rozwiązania W obiekcie zostaną zainstalowane 2 punkty dostępowe Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g SNR dla standardu a Pomiar 1: Rysunek 4 34 Droga pomiarowa MDK, pomiar 1.

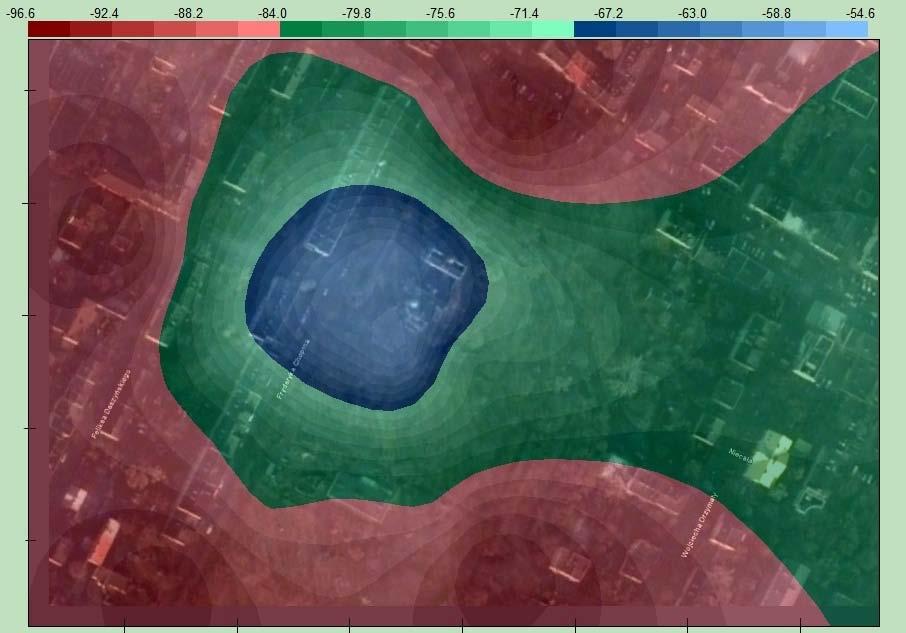

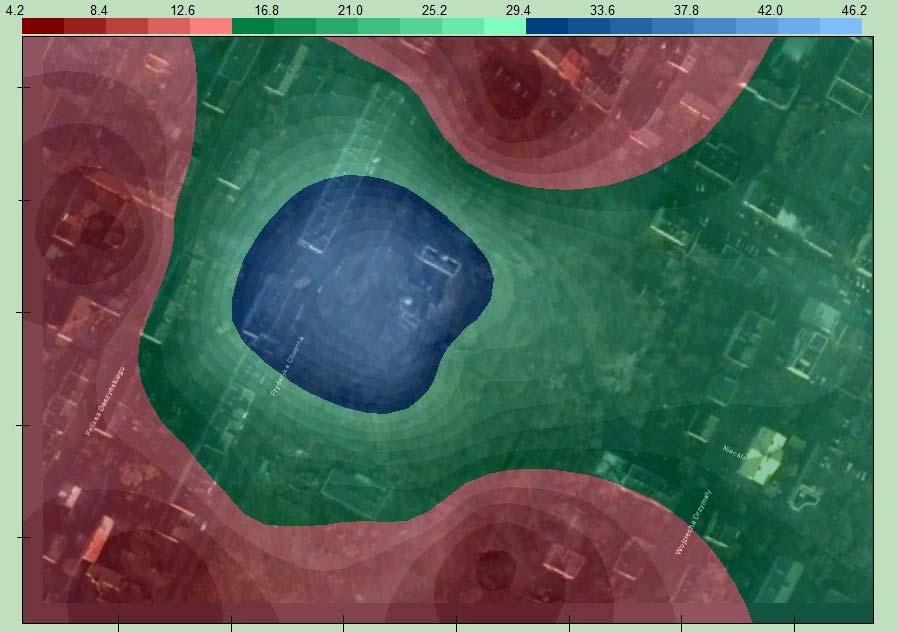

2 Strona 46 Rysunek 4 35 Siła sygnału 2,4 GHz MDK, pomiar 1. Rysunek 4 36 SNR dla sieci 2,4 GHz MDK, pomiar 1.

3 Strona 47 Rysunek 4 37 SNR dla sieci 5 GHz MDK, pomiar 1. Pomiar 2: Rysunek 4 38 Droga pomiarowa MDK, pomiar2.

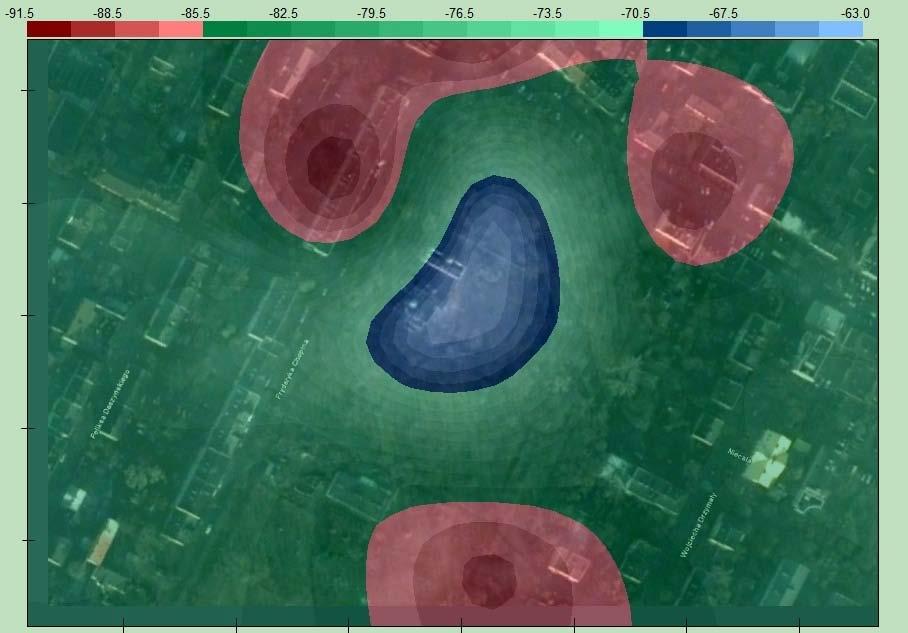

4 Strona 48 Rysunek 4 39 Siła sygnału 2,4 GHz MDK, pomiar 2. Rysunek 4 40 SNR dla sieci 2,4 GHz MDK, pomiar 2.

5 Strona 49 Rysunek 4 41 SNR dla sieci 5 GHz MDK, pomiar Miejska Biblioteka Publiczna filia nr 4 (23) Ogólna idea rozwiązania Miejsce instalacji wybrano tak, aby zapewnić widoczność punktu dostępowego z urządzeniami na budynku przy Wojska Polskiego 16 i w Miejskim Domu Kultury Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g SNR dla standardu a

6 Strona 50 Rysunek 4 42 Droga pomiarowa MBP filia nr 4. Rysunek 4 43 Siła sygnału 2,4 GHz MBP filia nr 4.

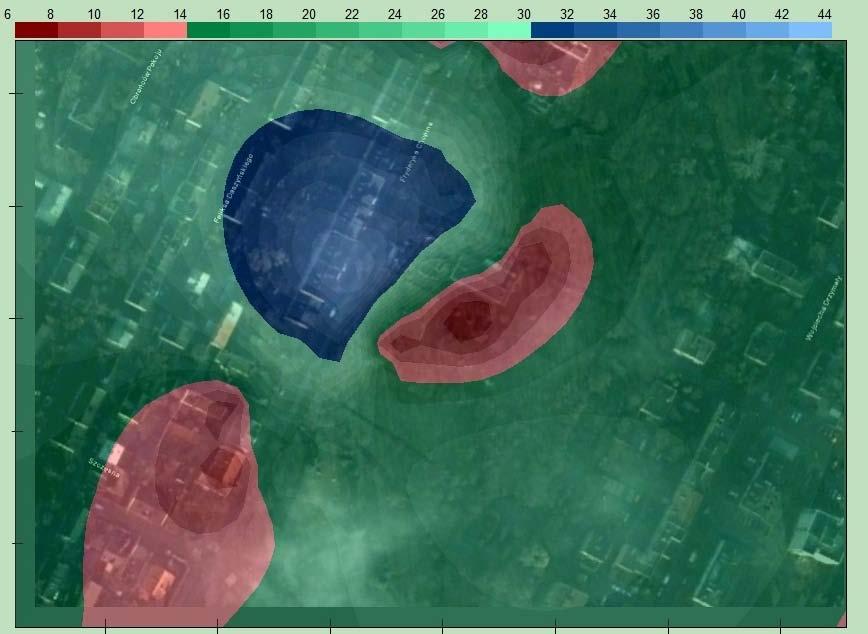

7 Strona 51 Rysunek 4 44 SNR dla sieci 2,4 GHz MBP filia nr 4. Rysunek 4 45 SNR dla sieci 5 GHz MBP filia nr 4.

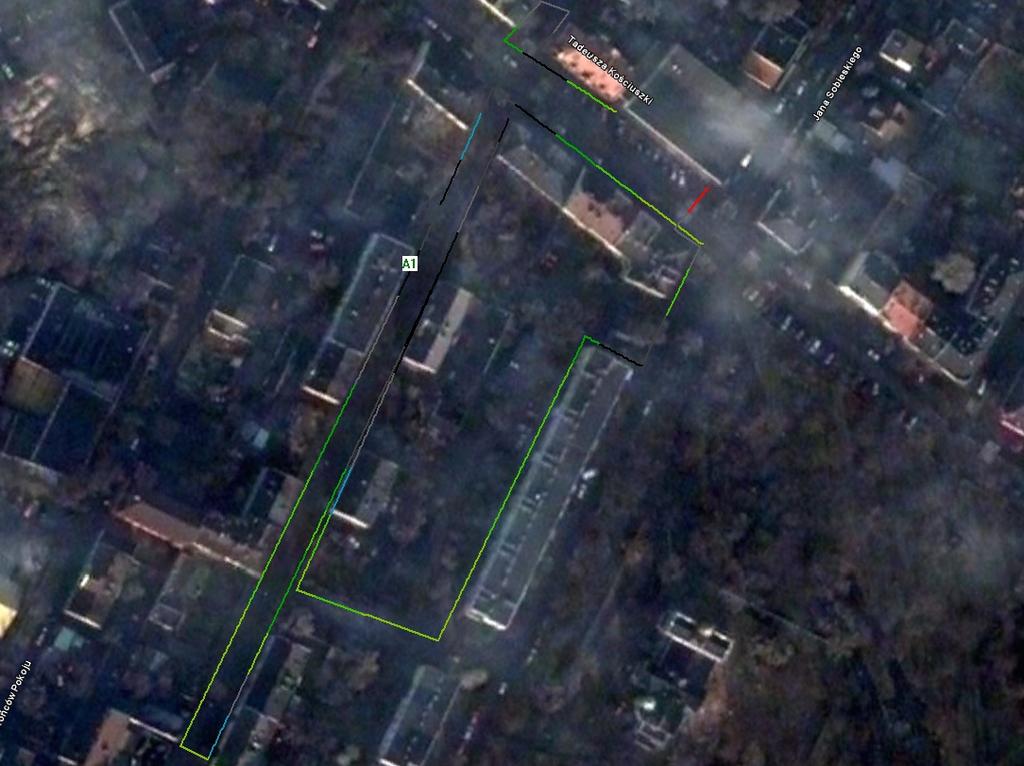

8 Strona Liceum Ogólnokształcące (17) Ogólna idea rozwiązania Liceum Ogólnokształcące na ul. Kościuszki znajduje się w centrum obszaru 2. Jest z niego dobra widoczność na Miejski Ośrodek Kultury oraz od drugiej strony na pałacyk Młodzieżowy Dom Kultury i budynek na Wojska Polskiego 16. Zainstalowane zostaną tu 2 punkty dostępowe, po obu stronach budynku Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g SNR dla standardu a Pomiar 1: Rysunek 4 46 Droga pomiarowa LO Kościuszki 38, pomiar 1.

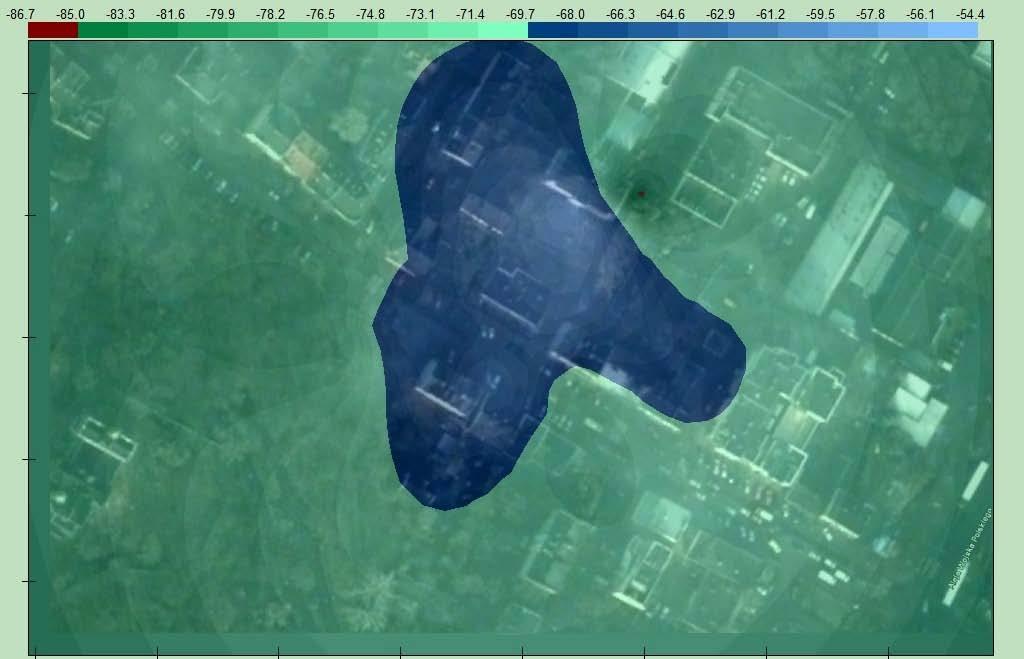

9 Strona 53 Rysunek 4 47 Siła sygnału 2,4 GHz LO Kościuszki 38, pomiar 1. Rysunek 4 48 SNR dla sieci 2,4 GHz LO Kościuszki 38, pomiar 1.

10 Strona 54 Rysunek 4 49 SNR dla sieci 5 GHz LO Kościuszki 38, pomiar 1. Pomiar 2: Rysunek 4 50 Droga pomiarowa LO Kościuszki 38, pomiar 2.

11 Strona 55 Rysunek 4 51 Siła sygnału 2,4 GHz LO Kościuszki 38, pomiar 2. Rysunek 4 52 SNR dla sieci 2,4 GHz LO Kościuszki 38, pomiar 2.

12 Strona 56 Rysunek 4 53 SNR dla sieci 5 GHz LO Kościuszki 38, pomiar Budynek S.M. Manhattan (31) Ogólna idea rozwiązania Urządzenie zostanie zamontowane na elewacji budynku przy ul. Kościuszki 28, na wysokości dachu. Całość ma zapewnić zasięg aż do skrzyżowania ulic Kościuszki i Wojska Polskiego. Urządzenie będzie się kontaktowało z AP na budynku Wojska Polskiego Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g SNR dla standardu a

13 Strona 57 Rysunek 4 54 Droga pomiarowa Manhattan. Rysunek 4 55 Siła sygnału 2,4 GHz Manhattan.

14 Strona 58 Rysunek 4 56 SNR dla sieci 2,4 GHz Manhattan. Rysunek 4 57 SNR dla sieci 5 GHz Manhattan Gimnazjum nr 1/ L.O. (13) Ogólna idea rozwiązania Na elewacji budynku od strony ulicy Daszyńskiego zostanie zainstalowany 1 punkt dostępowy. Urządzenie zostanie zamocowane na wysokości 3 piętra. Antena 5 GHz zostanie wyniesiona na stelażu mocującym powyżej poziomu dachu, co zapewni widoczność z urządzeniami w sąsiednich lokacjach.

15 Strona Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g SNR dla standardu a Rysunek 4 58 Droga pomiarowa Gim. Nr 1 / LO.

16 Strona 60 Rysunek 4 59 Siła sygnału 2,4 GHz Gim. Nr 1 / LO. Rysunek 4 60 SNR dla sieci 2,4 GHz Gim. Nr 1 / LO.

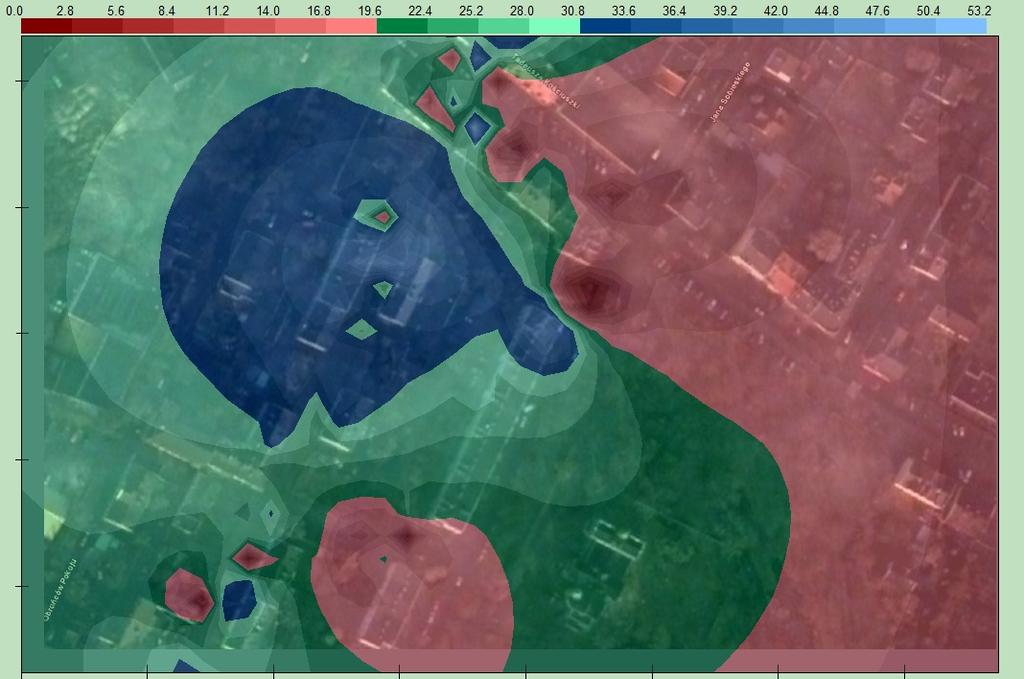

17 Strona 61 Rysunek 4 61 SNR dla sieci 5 GHz Gim. Nr 1 / LO Miejski Ośrodek Kultury (3) Ogólna idea rozwiązania Na budynku Miejskiego Ośrodka Kultury zostaną zainstalowane 2 punkty dostępowe. Pierwszy zostanie zamocowany na dachu, aby zapewnić widoczność i kontakt radiowy z pozostałymi obszarami sieci. Drugi zostanie zainstalowany na elewacji budynku od strony frontowej, obejmując zasięgiem działania sieci bezprzewodowej obszar wokół budynku MOK Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g SNR dla standardu a

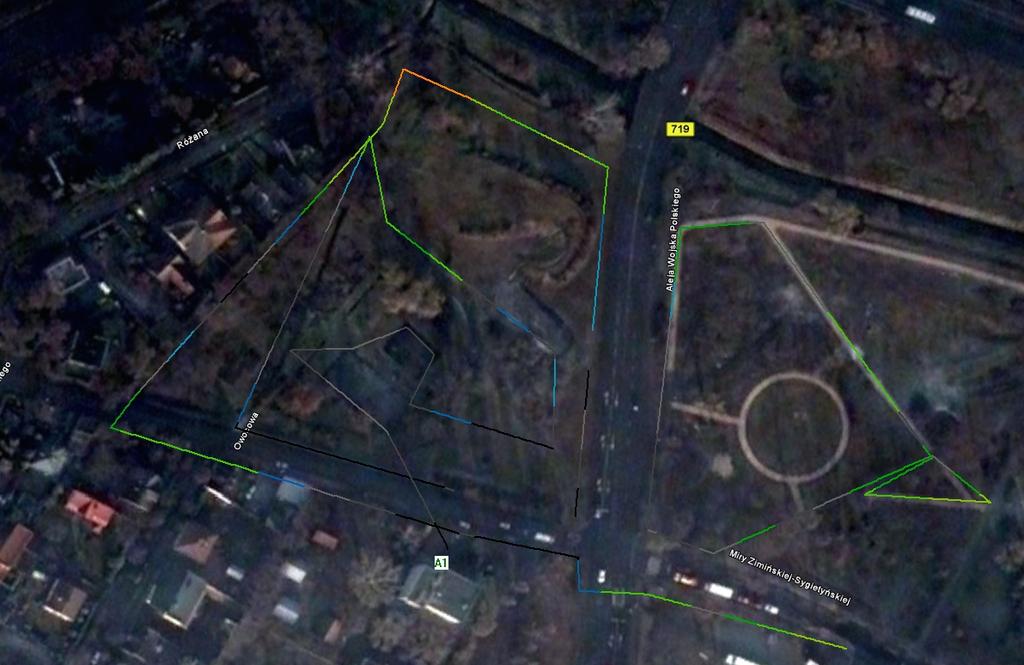

18 Strona 62 Rysunek 4 62 Droga pomiarowa MOK. Rysunek 4 63 Siła sygnału 2,4 GHz MOK.

19 Strona 63 Rysunek 4 64 SNR dla sieci 2,4 GHz MOK. Rysunek 4 65 SNR dla sieci 5 GHz MOK Teren Miejskiego Klubu Sportowego ZNICZ (28) Ogólna idea rozwiązania Urządzenie zostanie zainstalowane na budynku, w którym obecnie znajduje się siedziba Miejskiego Zarządu Obiektów Sportowych. Urządzenie zostanie wyniesione 2m powyżej dachu na stelażu mocującym, by zapewnić połączenie radiowe ze szkołą na ul. Topolowej.

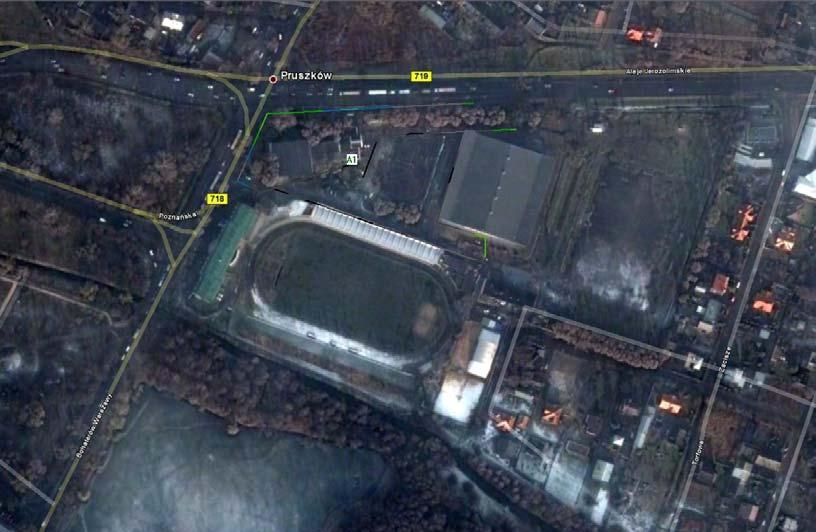

20 Strona Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g SNR dla standardu a Rysunek 4 66 Droga pomiarowa ZNICZ.

21 Strona 65 Rysunek 4 67 Siła sygnału 2,4 GHz ZNICZ. Rysunek 4 68 SNR dla sieci 2,4 GHz ZNICZ.

22 Strona 66 Rysunek 4 69 SNR dla sieci 5 GHz ZNICZ Szkoła Podstawowa nr 1 (7) Ogólna idea rozwiązania Urządzenie zostanie zainstalowane na słupie przy głównym wejściu do szkoły. Antena 5 GHz zostanie zamocowana na dachu, w celu uzyskania lepszej widoczności z pozostałymi punktami sieci Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g SNR dla standardu a

23 Strona 67 Rysunek 4 70 Droga pomiarowa SP nr 1. Rysunek 4 71 Siła sygnału 2,4 GHz SP nr 1.

24 Strona 68 Rysunek 4 72 SNR dla sieci 2,4 GHz SP nr 1. Rysunek 4 73 SNR dla sieci 5 GHz SP nr Miejska Biblioteka Publiczna filia nr 3 (22) Ogólna idea rozwiązania Punkt dostępowy zostanie zainstalowany na elewacji budynku. Miejsce instalacji urządzeń sieciowych zostanie zlokalizowane w pobliżu obecnego routera.

25 Strona Wynik pomiarów Ze względu na małą odległość (poniżej 15m) analizowanej lokalizacji od SP nr 1 w Pruszkowie przyjęto że wyniki pomiarów w obydwu lokalizacjach są takie same Miejska Biblioteka Publiczna filia nr 1 (20) Ogólna idea rozwiązania Punkt dostępowy zostanie zainstalowany na elewacji budynku. Antena 5 GHz zostanie wyniesiona na dach i zainstalowana na wsporniku, zapewniając widoczność z punktem na ul Pańskiej. Miejsce instalacji urządzeń sieciowych zostanie zlokalizowane w pobliżu obecnego routera Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g SNR dla standardu a Rysunek 4 74 Droga pomiarowa MBP filia nr 1.

26 Strona 70 Rysunek 4 75 Siła sygnału 2,4 GHz MBP filia nr 1. Rysunek 4 76 SNR dla sieci 2,4 GHz MBP filia nr 1.

27 Strona 71 Rysunek 4 77 SNR dla sieci 5 GHz MBP filia nr Budynek (lokalizacja optymalna) (32) Ogólna idea rozwiązania Na budynku przy ul. Pańskiej zostanie zainstalowany punkt dostępowy realizujący połączenie biblioteki na ul. 3 Maja ze szkołą na ul. Mostowej Wynik pomiarów Ze względu na przeznaczenie lokalizacji jako punkt połączeniowy nie dokonano pomiarów zasięgu w zakresie fal 2,4 GHz 4.28 Szkoła Podstawowa nr 9 (11) Ogólna idea rozwiązania Punkt dostępowy zostanie zainstalowany nad głównym wejściem do szkoły, na wysokości strychu Wynik pomiarów Poniżej pokazano wyniki pomiarów propagacji fal radiowych dla sieci bezprzewodowej. Kolejne rysunki przedstawiają: drogę pomiarową siłę sygnału dla standardu b/g SNR dla standardu b/g

28 Strona 72 SNR dla standardu a Rysunek 4 78 Droga pomiarowa SP nr 9. Rysunek 4 79 Siła sygnału 2,4 GHz SP nr 9.

29 Strona 73 Rysunek 4 80 SNR dla sieci 2,4 GHz SP nr 9. Rysunek 4 81 SNR dla sieci 5 GHz SP nr 9.
