1 SYSTEM LOKALIZACJI W OPARCIU O BEZPRZEWODOWĄ SIEĆ KOMPUTEROWĄ WiFi

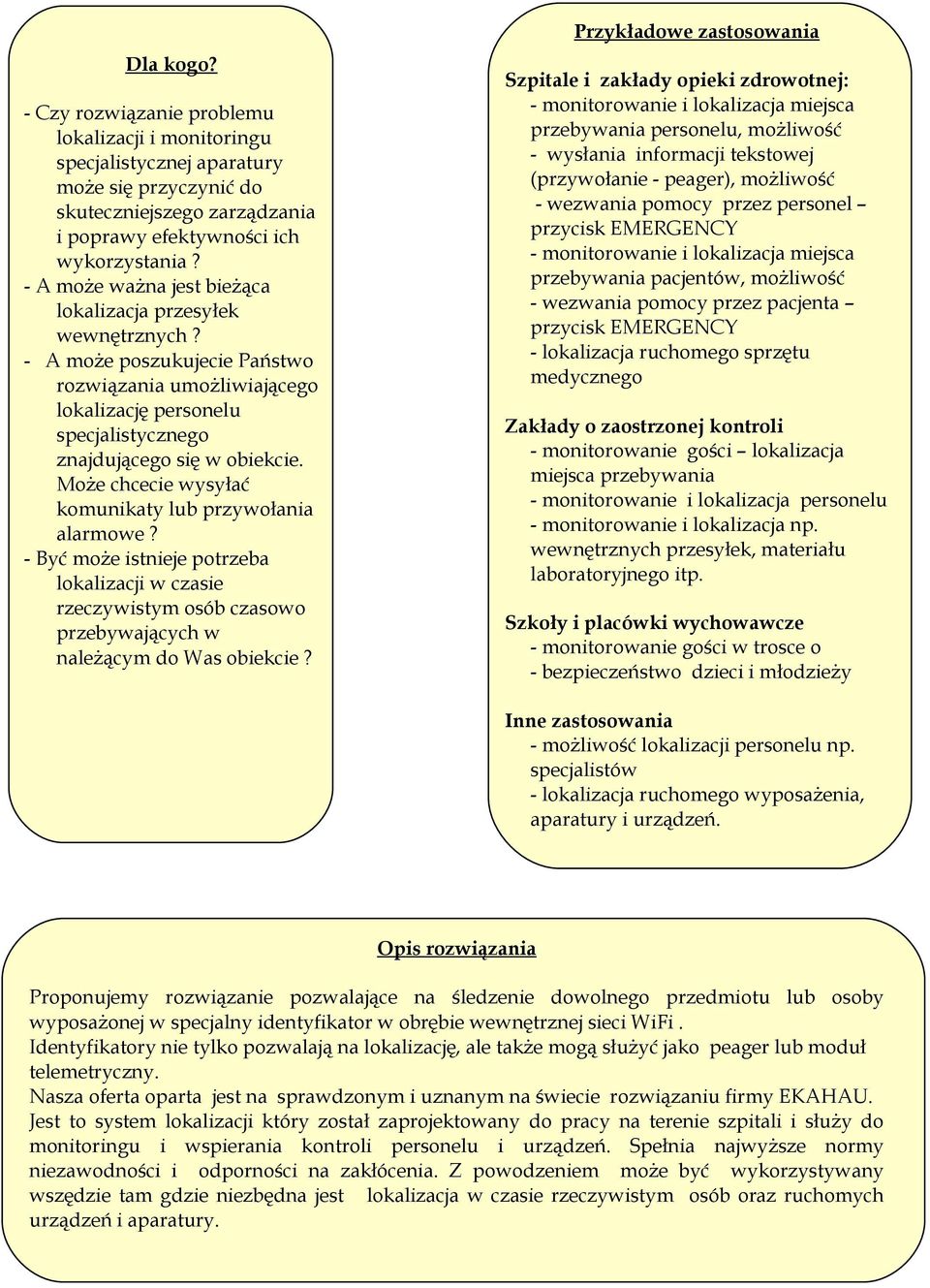

2 Dla kogo? - Czy rozwiązanie problemu lokalizacji i monitoringu specjalistycznej aparatury może się przyczynić do skuteczniejszego zarządzania i poprawy efektywności ich wykorzystania? - A może ważna jest bieżąca lokalizacja przesyłek wewnętrznych? - A może poszukujecie Państwo rozwiązania umożliwiającego lokalizację personelu specjalistycznego znajdującego się w obiekcie. Może chcecie wysyłać komunikaty lub przywołania alarmowe? - Być może istnieje potrzeba lokalizacji w czasie rzeczywistym osób czasowo przebywających w należącym do Was obiekcie? Przykładowe zastosowania Szpitale i zakłady opieki zdrowotnej: - monitorowanie i lokalizacja miejsca przebywania personelu, możliwość - wysłania informacji tekstowej (przywołanie - peager), możliwość - wezwania pomocy przez personel przycisk EMERGENCY - monitorowanie i lokalizacja miejsca przebywania pacjentów, możliwość - wezwania pomocy przez pacjenta przycisk EMERGENCY - lokalizacja ruchomego sprzętu medycznego Zakłady o zaostrzonej kontroli - monitorowanie gości lokalizacja miejsca przebywania - monitorowanie i lokalizacja personelu - monitorowanie i lokalizacja np. wewnętrznych przesyłek, materiału laboratoryjnego itp. Szkoły i placówki wychowawcze - monitorowanie gości w trosce o - bezpieczeństwo dzieci i młodzieży Inne zastosowania - możliwość lokalizacji personelu np. specjalistów - lokalizacja ruchomego wyposażenia, aparatury i urządzeń. Opis rozwiązania Proponujemy rozwiązanie pozwalające na śledzenie dowolnego przedmiotu lub osoby wyposażonej w specjalny identyfikator w obrębie wewnętrznej sieci WiFi. Identyfikatory nie tylko pozwalają na lokalizację, ale także mogą służyć jako peager lub moduł telemetryczny. Nasza oferta oparta jest na sprawdzonym i uznanym na świecie rozwiązaniu firmy EKAHAU. Jest to system lokalizacji który został zaprojektowany do pracy na terenie szpitali i służy do monitoringu i wspierania kontroli personelu i urządzeń. Spełnia najwyższe normy niezawodności i odporności na zakłócenia. Z powodzeniem może być wykorzystywany wszędzie tam gdzie niezbędna jest lokalizacja w czasie rzeczywistym osób oraz ruchomych urządzeń i aparatury.

3 Rozwiązanie oparte jest na trzech elementach: Budowa systemu -typowej sieci Wi-Fi w standardzie a/b/g /n - lokalizatorach w które wyposaża się osoby lub urządzenia - oprogramowania firmy AKAHAU opartego o opatentowane algorytmy Sieć WiFi Podstawą funkcjonowania systemu monitoringu i lokalizacji w oparciu o bezprzewodowe sieci komputerowe jest pracująca siec WiFi wykonana w oparciu standardy a/b/g/n, wiele punktów dostępowych AP (ang. Access Point ), oraz kontroler sieci WiFi. Zastosowanie kontrolera pozwala na to, ze wiele AP widzianych jest jako jedna spójna sieć bezprzewodowa. Wszystkie AP przedstawiają się tą sama nazwą SSID, obowiązują identyczne zasady bezpieczeństwa niezależnie od tego w zasięgu którego AP znajduje się użytkownik (ten sam typ uwierzytelnienia, to samo hasło, te same prawa). W zależności od rozwiązania istnieje możliwość tworzenia wielu wirtualnych sieci bezprzewodowych, a zarządzanie wszystkimi AP odbywa się z jednego miejsca. Kontroler dba, aby poszczególne AP nie zakłócały się nawzajem sterując odpowiednio poziomem mocy oraz doborem kanałów dla poszczególnych AP. Taka topologia sieci podnosi wydajność oraz gwarantuje poprawna prace całego systemu. TAGI lokalizatory Warunkiem identyfikacji i lokalizowania użytkowników (osób i sprzętu) systemu, jest wyposażenie w odpowiednie identyfikatory - TAGi. Mogą one monitorować zarówno położenie dowolnej osoby lub sprzętu, lub inne parametry np. wilgotność, temperaturę pod warunkiem zastosowania innego TAGu. Role identyfikatora może także pełnić przenośne urządzenie typu PDA (palmtop) czy smartfon, wyposażone w moduł łączności WiFi oraz odpowiednią aplikację. TAGI w systemie: T301A najpopularniejszy lokalizator Wi-Fi. Lokalizator może pracować według trzech trybów pracy: - zadanych jednostek czasowych, - kiedy TAG znajduje się w ruchu, - kiedy TAG znalazł się w nowym miejscu Daje to użytkownikowi możliwość ustawienia optymalnej konfiguracji systemu umożliwiając jednocześnie maksymalne wykorzystanie źródła zasilania. TAG pracuje w typowych sieciach WiFi w oparciu o standard B/G/N. Lokalizator wyposażony jest w dwa programowane przyciski do wysyłania predefiniowanych wiadomości. Posiada także diodę LED i sygnalizator dźwiękowy do jego szybkiej lokalizacji.

4 T301BD- Lokalizator dwukierunkowy, dający użytkownikowi możliwość zarówno wysyłania jak i odbierania tekstowych komunikatów statusów. Lokalizator ten używany jest przez personel do lokalizacji indywidualnej. Posiada przycisk EMERGENCY pozwalający. na wezwanie pomocy lub potwierdzenie wezwania. Dodatkową funkcją urządzenia jest możliwość wysłania komunikatu w trybie alarmowym (nagłe i pilne przypadki). Funkcja zostaje uruchomiona po zerwaniu włącznika umieszczonego na zaczepie lokalizatora. Następuje wtedy automatyczne wysłanie komunikatu wraz z danymi umożliwiającymi lokalizację. Istnieje także lokalizator T301B bez wyświetlacza alfanumerycznego. T301W- to osobisty, odporny na uszkodzenia i wodoodporny identyfikator. Jest wyposażony w funkcjonalną opaskę mocującą (np. przegub dłoni, itp..), gwarantującą swobodę użytkowania. Posiada wbudowany przycisk alarmu osobistego, wibrator oraz dwukolorową diodę LED sygnalizująca stan urządzenia. T301Ex -identyfikator w wykonaniu EX odporny na działanie agresywnego środowiska chemicznego takiego jak odczynniki w laboratoriach medycznych, w przemyśle chemicznym i petrochemicznym. Posiada atesty EX. Pozostałe funkcje jak T301A T302IS TAG łatwy w montażu przycisk do łączności dwukierunkowej, przystosowany do pracy w warunkach przemysłowych.. Służy do przekazywania informacji w przypadku wystąpienia sytuacji alarmowych.. T301G lokalizator GPS/WiFi umożliwia lokalizację z wykorzystaniem sygnału GPS na zewnątrz budynków oraz lokalizację z wykorzystaniem sieci WiFi wewnątrz budynków. Doskonale nadaje się do lokalizowania przesyłek np. na lotnisku lub towarów w magazynach oraz urządzeń i aparatury w szpitalach, obiektach przemysłowych lub laboratoriach.

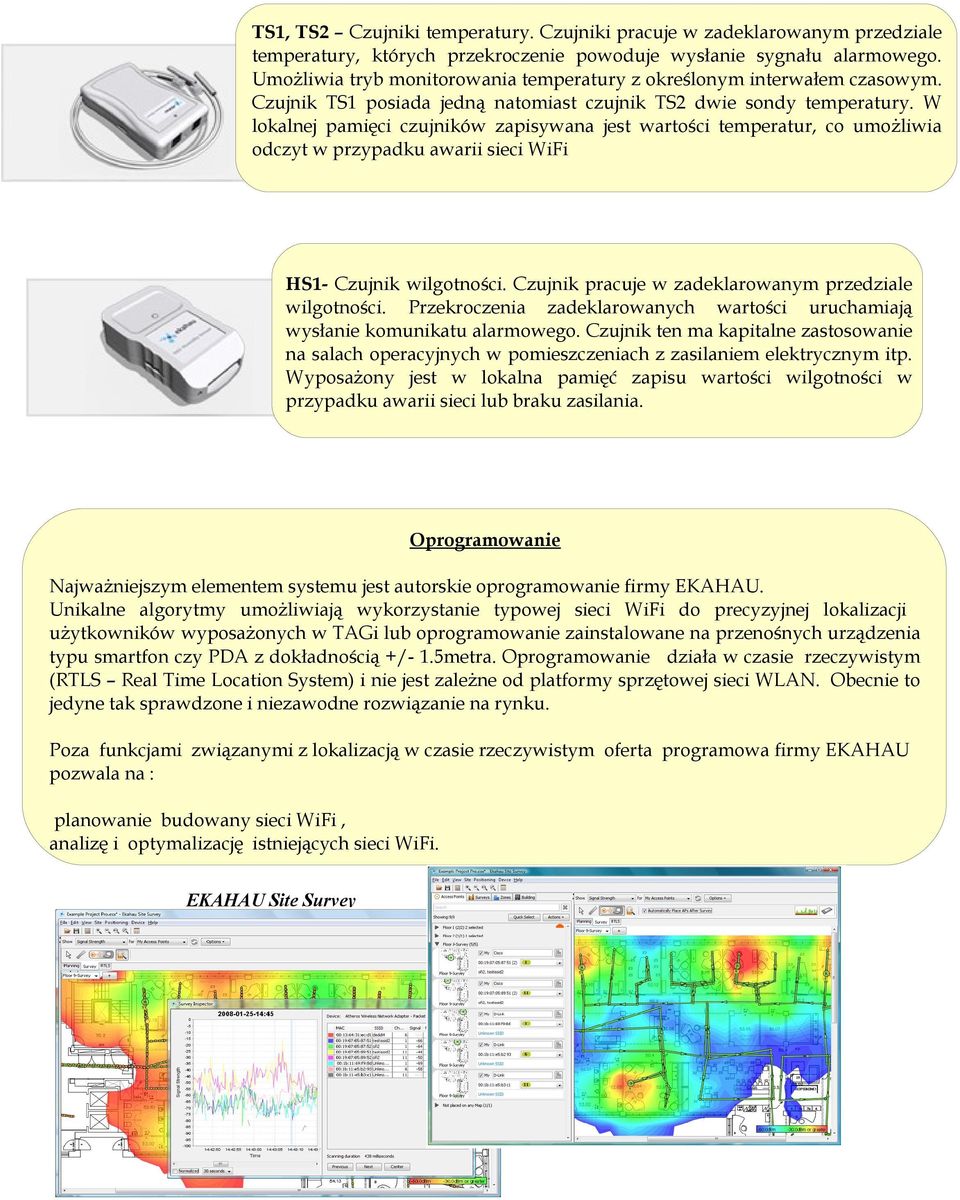

5 TS1, TS2 Czujniki temperatury. Czujniki pracuje w zadeklarowanym przedziale temperatury, których przekroczenie powoduje wysłanie sygnału alarmowego. Umożliwia tryb monitorowania temperatury z określonym interwałem czasowym. Czujnik TS1 posiada jedną natomiast czujnik TS2 dwie sondy temperatury. W lokalnej pamięci czujników zapisywana jest wartości temperatur, co umożliwia odczyt w przypadku awarii sieci WiFi HS1- Czujnik wilgotności. Czujnik pracuje w zadeklarowanym przedziale wilgotności. Przekroczenia zadeklarowanych wartości uruchamiają wysłanie komunikatu alarmowego. Czujnik ten ma kapitalne zastosowanie na salach operacyjnych w pomieszczeniach z zasilaniem elektrycznym itp. Wyposażony jest w lokalna pamięć zapisu wartości wilgotności w przypadku awarii sieci lub braku zasilania. Oprogramowanie Najważniejszym elementem systemu jest autorskie oprogramowanie firmy EKAHAU. Unikalne algorytmy umożliwiają wykorzystanie typowej sieci WiFi do precyzyjnej lokalizacji użytkowników wyposażonych w TAGi lub oprogramowanie zainstalowane na przenośnych urządzenia typu smartfon czy PDA z dokładnością +/- 1.5metra. Oprogramowanie działa w czasie rzeczywistym (RTLS Real Time Location System) i nie jest zależne od platformy sprzętowej sieci WLAN. Obecnie to jedyne tak sprawdzone i niezawodne rozwiązanie na rynku. Poza funkcjami związanymi z lokalizacją w czasie rzeczywistym oferta programowa firmy EKAHAU pozwala na : planowanie budowany sieci WiFi, analizę i optymalizację istniejących sieci WiFi. EKAHAU Site Survey

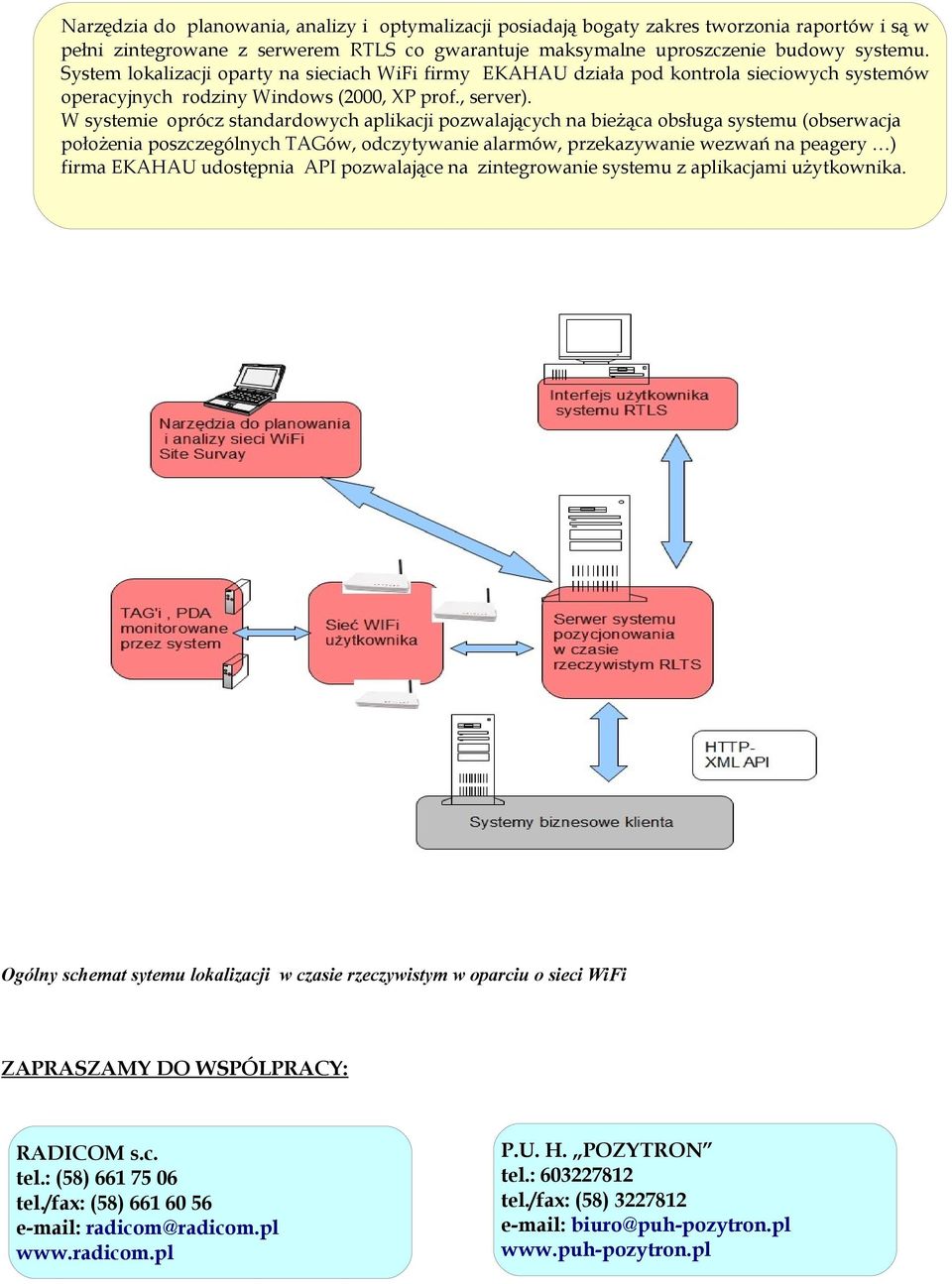

6 Narzędzia do planowania, analizy i optymalizacji posiadają bogaty zakres tworzonia raportów i są w pełni zintegrowane z serwerem RTLS co gwarantuje maksymalne uproszczenie budowy systemu. System lokalizacji oparty na sieciach WiFi firmy EKAHAU działa pod kontrola sieciowych systemów operacyjnych rodziny Windows (2000, XP prof., server). W systemie oprócz standardowych aplikacji pozwalających na bieżąca obsługa systemu (obserwacja położenia poszczególnych TAGów, odczytywanie alarmów, przekazywanie wezwań na peagery ) firma EKAHAU udostępnia API pozwalające na zintegrowanie systemu z aplikacjami użytkownika. Ogólny schemat sytemu lokalizacji w czasie rzeczywistym w oparciu o sieci WiFi ZAPRASZAMY DO WSPÓLPRACY: RADICOM s.c. tel.: (58) tel./fax: (58) radicom@radicom.pl P.U. H. POZYTRON tel.: tel./fax: (58) biuro@puh-pozytron.pl
