1 Łukasz Naumowicz

2 Minimum projektowania jeden kanał radiowy Szybki roaming 3 ms, bez zrywania sesji, połączeń VoIP Quality of Service już na poziomie interfejsu radiowego Zwielokrotnienie przepływności do 900 Mb/s Skalowalność, do punktów dostępowych w systemie Zmniejszone całkowite koszty eksploatacji i utrzymania dzięki scentralizowanemu zarządzaniu Pełna kompatybilność z systemami certyfikowanymi przez Wi-Fi Alliance

3 Meru Virtual Cell wirtualna komórka Cała sieć na jednym kanale radiowym Jeden identyfikator BSSID bezprzewodowy MAC dla wszystkich punktów dostępowych Brak interferencji między AP Koordynacja pracy AP Bezobsługowa optymalizacja sieci Zwielokrotnienie dostępnego pasma dzięki wielu wirtualnym komórkom Obsługa do 3 x więcej użytkowników w porównaniu do tradycyjnych sieci WLAN Nadmiarowe pokrycie zasięgiem Automatyczne wykrywanie i dynamiczna alokacja do odpowiednich grup QoS Inteligentne zarządzanie obciążeniem w sieci Lepsza kontrola błędów WLAN wire like Meru Virtual Cell

4 Rozszerzanie tradycyjnej sieci WLAN Rozszerzanie sieci Meru Tradycyjny WLAN Wymaga konieczności rozmieszczenia sąsiednich AP w odległości przynajmniej 3, a najlepiej 5 kanałów radiowych Aby zminimalizować interferencje moc AP jest obniżana, powoduje to konieczność zastosowania większej liczby AP, dodatkowych kabli i naszej pracy Wymagany jest okresowy przegląd, a czasami przeplanowanie wszystkich komórek Dodawanie, przenoszenie i wprowadzanie wszelkich zmian w strukturze wymaga przeplanowania kanałów Mechanizmy automatycznego planowania nie działają dobrze w rzeczywistości, w związku z czym muszą być stale dopracowywane Sieć WLAN Meru Cała sieć działa na jednym kanale, eliminuje to zakłócenia i pozwala na korzystanie z pełnej mocy, co gwarantuje większy zasięg przy zastosowaniu mniejszej ilości urządzeń, mniej kabli, mniej pracy Access Pointy mogą być przenoszone i dodawane bez konieczności przeprowadzania badania zajętości kanałów

5 APs i 2 są w wirtualnej komórce (rozgłaszają to samo BSSID) Stacja A jest skojarzona z AP i przenosi się w stronę AP2 Wired LAN (Ethernet) Station A Channel 6 Channel 6

6 Przy przemieszczaniu się, sygnał z AP słabnie, jednak stacja nie widzi kolejnego AP(to samo BSSID), wiec nie następuje deasocjacja Kontroler Meru sprawdza którzy klienci znajdują się w zasięgu danego AP i w razie potrzeby przełączają ich Wired LAN (Ethernet) Station A Channel 6 Channel 6

7 Brak Połączenie w toku opóźnień Ch Ch M Ch rtua eru Vi l Cell Dzięki technologii Virtual Cell, klient widzi całą sieć jako jeden wirtualny punkt dostępowy Proces przełączania klienta jest natychmiastowy i wynosi 3ms(tradycyjna sieć to minimum 50 ms), jest niezauważalny dla klientów, nie zrywa sesji i połączeń Kontroler stale monitoruje sieć i decyduje który AP najlepiej nadaj się do przyjęcia klienta bezprzewodowego (na podstawie aplikacji, obciążenia i jakości sygnału) W odróżnieniu od sieci tradycyjnej, w systemie WLAN Meru kontroler przed przypisaniem klienta do AP bierze pod uwagę wpływ tej decyzji na całą strukturę sieci

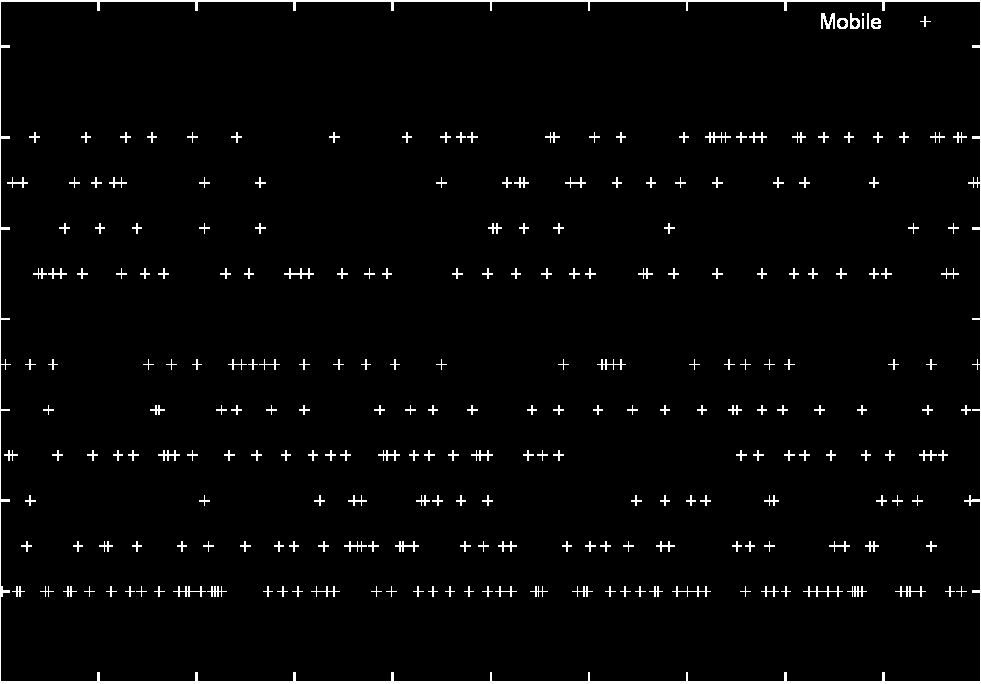

8 Równomierny dostęp do kanału Brak QoS w powietrzu QoS w powietrzu Channel Access with Today s 802. AP Channel Access with Meru AP for QoS 9 9 Station I D AP AP Time (Sec) Nieprzewidywalny dostęp do kanału,opóźnienie i jitter Każdy z AP dostaje dostęp do kanału radiowego na równi z klientami Time (Sec) Przewidywalny dostęp do kanału małe opóźnienia i jitter AP dostaje dostęp do kanału tylko gdy jest to niezbędne

9 Throughput Standard AP s + 20 Clients Throughput Meru AP + 20 Clients Priorytety dla poszczególnych grup użytkowników, aplikacji Przewidywalny i równomierny rozkład pasma pomiędzy klientów Ze względu na losowy dostęp do kanału tradycyjne sieci WLAN nie dają żadnych gwarancji pasma dla klientów Możliwość sterowania dostępem do medium transmisyjnego dla klientów bezprzewodowych

10 Klienci A i B, chcą wysłać dane, odpytują AP o wolne medium. Klienta A medium wolne? wo medium lne? AP-20 Klienta B Klient A ma wyższy priorytet więc otrzymuje dostęp do kanału. Ramka ACK dla klienta B, zostaje zatrzymana przez AP na niecałe 4 cykle zegarowe(w tym czasie kanał dedykowany jest użytkownikom o wyższym priorytecie). Klienta A Dane d ane AC K AP-20 Klienta B Klient A kończy wysyłać swoje dane, dostęp do kanału otrzymuje klient B. W przypadku gdy klient A ma nadal dane do wysłania, a upływa 4 cykl zegarowy, AP pozwala klientowi B wysłać niewielką ilość danych, żeby nie ponowił zapytania o wolny kanał, a następnie znowu wstrzymuje jego transmisję.

11 Brak Qos w powietrzu AP Przewodowy QoS w powietrzu Meru AP QoS Przewodowy QoS 20+ 4X więcej połączeń per AP 4X <5 Tradycyjne AP Standardowy klient 7-0 Tradycyjne AP Specjalny klient Typowa sieć dane / głos AP na osobnych kanałach Meru AP Standardowy klient Dynamiczna alokacja zasobów dla danych / głosu

12 Rozplanowanie kanałów w konwencjonalnej sieci bezprzewodowej Rozpiętość kanału Meru Ch. Ch. Ch. 6 Ch. Ch. 6 Ch. Wszystkie kanały RF są wykorzystywane, aby zapewnić bez zakłóceniową łączność w obrębie jednej komórki, maksymalna przepływność 300 Mb/s Ilość użytkowników na obrębie komórki ograniczona jest możliwościami jednego AP n el Spa Chann el Spa n el Spa n Chann Chann Zwiększenie przepływności Wiele kanałów może współistnieć na jednym obszarze zapewniając zwiększenie pojemności sieci, 3 x 300 Mb/s (802.n) = 900 Mb/s Zwiększenie pojemności sieci Ilość użytkowników może być zwiększana wraz z zastosowaniem dodatkowych kanałów

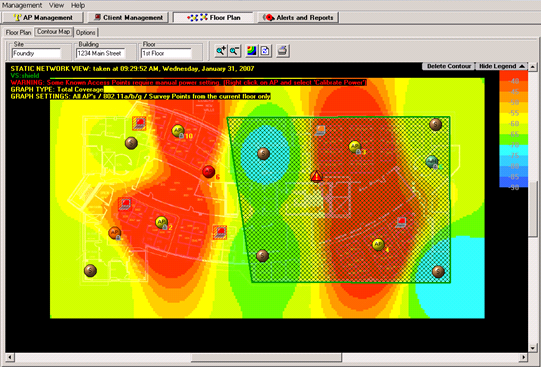

13 Zarządzanie siecią składającą się z nawet punktów dostępowych i 200 kontrolerów Wizualizacja pokrycia Lokalizacja Obcych zasięgiem Wdrożenie Monitorowanie Zarządzanie Lokalizacja Monitorowanie wydajności Zaawansowana lokalizacja

14 Central Campus Remote Office Floor 2 Internet AP MC500 Virtual AP Floor AP MC3000 Servers - Radius, DHCP, LDAP Web Branch Office Data Center Meru WLAN Management Apps MC000

15 System WLAN Meru Networks, pozwala zminimalizować całkowite koszty eksploatacji i utrzymania infrastruktury Wg testów przeprowadzonych przez Network Strategy Partners LLC, implementacja systemu Meru pozwala oszczędzić do: 463 % kosztów, w porównaniu do zastosowania w tym samym miejscu infrastruktury przewodowej 263 % kosztów, w porównaniu do zastosowania w tym samym miejscu tradycyjnej sieci mikrokomórkowej Pełny raport dostępny na:

16 System WLAN Meru oparty jest na standardach 802. Wielokrotna certyfikacja rozwiązania przez WiFi Alliance Zgodność urządzeń z wszystkimi zatwierdzonymi standardami Pełna współpraca i brak negatywnego wpływu na inne certyfikowane systemy WiFi Klienci bezprzewodowi System Meru nie wymaga specjalnych kart i sterowników, współpracuje ze standardowymi urządzeniami

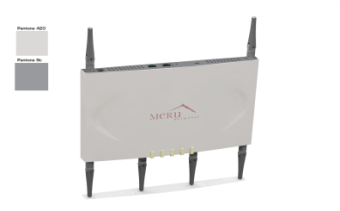

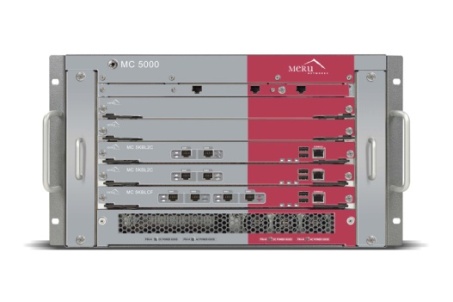

17 Punkty dostępowe Zróżnicowane względem potrzeb Skalowalność AP300 ( lub 2 moduły a/b/g/n) AP200 ( lub 2 moduły a/b/g) OAP80 (2 moduły a/b/g) Obudowa zewnętrzna AP50 (2 moduły a/b/g) Kontrolery Pełna funkcjonalność już od MC505 MC5000 (5-slot, od 200 do 200 AP) MC4000 (od 00 do 300 AP) MC3000 (od 25 do 50 AP) MC000 (od 5 do 30 AP) MC500 (do 5 AP)

18 INTERNET Kontroler sieci bezprzewodowej Tunele szyfrowane: 3 DES + Proprietary Meru Sieć LAN Przełącznik Dane (ruch z sieci bezprzewodowej) Sieć lokalna Zarządzanie Dane (ruch z sieci bezprzewodowej, po przejściu przez firewall kontrolera) Sieć WLAN AP AP AP
