1 Opracowanie Informatyzacji placówek oświatowych dla projektu Miasto wiedzy. Podniesienie jakości edukacji oraz poszerzenie oferty kształcenia i doskonalenia poprzez realizację zintegrowanego planu reformującego wraz z poprawą infrastruktury w Jaśle, przygotowywanego do dofinansowania w ramach RPO WP , Działanie: infrastruktura sieci Projekt Sieci Bezprzewodowych w jednostkach edukacyjnych Zleceniodawca Urząd Miasta w Jaśle Jasło, ul. Rynek 12, Telefon: Fax: urzad@um.jaslo.pl Wykonawca Stowarzyszenie Społeczno- Ekonomiczne ABSOLWENT Rzeszów ul. Sucharskiego 2, Telefon: (0-17) , Fax: (0-17) ssea@absolwent.com.pl

2 Rzeszów Spis Treści Spis treści Spis Treści... 2 Wstęp... 3 Analiza wymagań dotyczących sieci komputerowej... 4 Infrastruktura sieciowa... 5 Projekt Sieci Bezprzewodowych w jednostkach edukacyjnych... 7 Szkoła Podstawowa nr 2 im. Marii Konopnickiej... 7 Szkoła Podstawowa nr 4 w Jaśle im ks. Bp Ignacego Krasickiego Szkoła Podstawowa nr 7 im. Stefana Jaracza w Jaśle Szkoła Podstawowa nr 10 im. mjr. Henryka Dobrzańskiego - "Hubala" Gimnazjum nr 1 z Oddziałami dwujęzycznymi im. św. Jadwigi Królowej w Jaśle Zespół Szkół Miejskich nr 1 w Jaśle Zespół Szkół Miejskich nr 2 w Jaśle Zespół Szkół Miejskich nr 3 w Jaśle Zespół Szkół Miejskich nr 4 w Jaśle Zespół Szkół Miejskich nr 5 w Jaśle Koszty realizacji sieci bezprzewodowych Spis Rysunków Spis Tabel Strona 2

3 Wstęp Przedmiotem opracowania jest szczegółowe określenie parametrów infrastruktury sieciowej w placówkach oświatowych w Jaśle, w celu realizacji zajęć zgodnie z założeniami rządowego programu rozwoju kompetencji i nauczycieli w zakresie stosowania technologii informacyjno-komunikacyjnej Cyfrowa Szkoła. Jednocześnie przedstawione opracowanie ma być wykorzystane na potrzeby złożenia projektu dofinansowanego w ramach RPO WP , Działanie: Listę jednostek edukacyjnych w Jaśle, którego dotyczy opracowanie zamieszczono w Tab.1. LP Nazwa placówki oświatowej Adres 1 Szkoła Podstawowa nr 2 im. Marii Konopnickiej ul. Koralewskiego Jasło 2 Szkoła Podstawowa nr 4 w Jaśle im ks. Bp Ignacego Krasickiego ul. W. Pola 9, Jasło 3 Szkoła Podstawowa nr 7 im. Stefana Jaracza w Jaśle ul. św. Jana z Dukli 94, Jasło 4 Szkoła Podstawowa nr 10 im. mjr. Henryka Dobrzańskiego - "Hubala" ul. Lwowska 36, Jasło 5 Gimnazjum nr 1 z Oddziałami dwujęzycznymi im. św. Jadwigi Królowej w Jaśle ul. Czackiego 2, Jasło 6 Zespół Szkół Miejskich nr 1 w Jaśle ul. Rafineryjna 3a, Jasło 7 Zespół Szkół Miejskich nr 2 w Jaśle ul. A. Mickiewicza 108, Jasło 8 Zespół Szkół Miejskich nr 3 w Jaśle ul. Szkolna 38, Jasło 9 Zespół Szkół Miejskich nr 4 w Jaśle ul. P. Skargi 10, Jasło 10 Zespół Szkół Miejskich nr 5 w Jaśle ul. Sobniowska 58, Jasło Tab. 1 Spis jednostek edukacyjnych uwzględnionych w opracowaniu. Program Cyfrowa szkoła to rządowy program rozwijania kompetencji uczniów i nauczycieli w zakresie stosowania technologii informacyjno-komunikacyjnych, wpisujący się w kierunkowe założenia w krajowych i europejskich dokumentach strategicznych. W ramach tego programu szkoły poprzez odpowiednie rozwiązania technologiczne powinny umożliwiać prowadzenie zajęć z wykorzystaniem TIK w każdym miejscu i czasie, czyli w np. w dowolnej sali lekcyjnej. Aby spełnić takie wymaganie bez konieczności wyposażania każdej sali lekcyjnej w stałe zestawy komputerowe, najkorzystniejszym wydaje się wdrożenie idei mobilnej pracowni komputerowej. Czyli zastosowanie urządzeń mobilnych, które będą korzystały z sieci bezprzewodowej dostępnej tylko w salach lekcyjnych. W dalszej części dokumentu zostaną przedstawione szczegóły dotyczące realizacji mobilnej pracowni komputerowej w części dotyczącej sieci bezprzewodowej. W ramach tego opracowania zostaną przedstawione wymagania i koszty realizacji sieci bezprzewodowej w salach lekcyjnych wraz z niezbędnym zmianami sieci komputerowej jednostki edukacyjnej w celu efektywnego połączenia tych sieci. Strona 3

4 Zamawiający otrzymam szczegółowe wymagania dotyczące poszczególnych elementów infrastruktury wraz z szacunkowymi kosztami zakupi i instalacji niezbędnej infrastruktury informatycznej, co pozwoli na przygotowanie kosztów informatyzacji niezbędnych do złożenia wniosku o dofinasowania w ramach RPO WP , Działanie: W opracowaniu wykorzystano zestaw analiz i opracowań o charakterze diagnostycznym pt. Rozwój dydaktyki cyfrowej w Jaśle wykonany na zlecenie Miasta Jasła przez Wyższą Szkołę informatyki i Zarządzania z siedzibą w Rzeszowie oraz rekomendacji dotyczące projektu Ministerstwa Edukacji Narodowej pt. Cyfrowa Szkoła. Analiza wymagań dotyczących sieci komputerowej W ramach analizy wykorzystania dotychczasowej infrastruktury, głównym elementem do wykorzystania był zestaw analiz i opracowań o charakterze diagnostycznym pt. Rozwój dydaktyki cyfrowej w Jaśle wykonany na zlecenie Miasta Jasła przez Wyższą Szkołę informatyki i Zarządzania z siedzibą w Rzeszowie oraz dodatkowe pytania zadawane droga elektroniczną przedstawicielom jednostek edukacyjnych w Jaśle. Z drugiej strony istotne były rekomendacje jakie przedstawia w tym zakresie projekt Ministerstwa Edukacji Narodowej pt. Cyfrowa Szkoła, ponieważ szkoły będą wykorzystywać w edukacji metodykę i materiały dydaktyczne wypracowane w tym projekcie. Z analizy tej wynika, że największym dylematem jednostek edukacyjnych, jest infrastruktura sieciowa. Sieci komputerowe w szkołach były budowane w zasadzie tylko i wyłącznie w pracowniach komputerowych, pojedyncze stanowiska znajdowały się w salach lekcyjnych oraz pomieszczeniach biurowych. Poza wybranymi pojedynczymi jednostkami edukacyjnymi, sieć była budowana z pominięciem podstawowych zasad budowy strukturalnej sieci komputerowej. Jeżeli w placówce znajduje się w węzeł sieci, to wyposażony jest w najprostsze modele przełączników i routerów nie pozwalające na odpowiednie zarządzanie infrastrukturą. Nie ma możliwości tworzenia sieci VLAN, nie ma możliwości zarządzania pasmem, brak systemów zapobiegających włamaniom oraz ochrony antywirusowej, nie był jest cacheowany ruch. Niezwykle istotny jest fakt braku bezpiecznych sieci bezprzewodowych obejmujących swoim zasięgiem całą jednostkę edukacyjną. Istnienie takich sieci pozwoliłoby na korzystanie w każdej sali z możliwości jakie daje TIK w zakresie nauczania różnych przedmiotów nie tylko informatycznych. Taki wymóg jest wyraźnie wskazany w projekcie Ministerstwa Edukacji Narodowej pt. Cyfrowa Szkoła, gdzie mobilna pracownia komputerowa to konieczność uzasadniona metodyką prowadzenia zajęć Problemy występują również jeżeli chodzi konieczną do zapewnienia odpowiedniego poziomu usług sieci Internet ze względu na zbyt małą przepustowość łącz internetowych. Stan węzłów sieci w jednostkach edukacyjnych oraz przepustowości pokazuje Tab. 2 Strona 4

5 Placówka oświatowa Łącze internetowe downstream (mb/s) Łącze internetowe upstream (mb/s) Czy jest lokalna serwerownia? SP NIE SP NIE SP TAK/NIE SP TAK/NIE GIM NIE ZSM NIE ZSM TAK/NIE ZSM TAK/NIE ZSM NIE ZSM TAK/NIE Tab. 2 Stan łącz internetowych i lokalnych serwerowni w jednostkach edukacyjnych w Jaśle Podsumowując w ramach analizy tego punktu rekomenduje się dla każdej jednostki edukacyjnej budowę lokalnej sieci bezprzewodowej, stworzenie węzłów sieci z urządzeniami pozwalającymi na bezpieczne korzystanie z Internetu. Dodatkowo należy doprowadzić do zwiększenia przepustowości łącz internetowych do poszczególnych szkół tak aby minimalna przepustowość łącza do poszczególnych szkół była nie mniejsza niż 10mb/s zarówno dla ściągania jak i wysłania plików. Szczegółowe wymagania dotyczące sieci bezprzewodowych oraz urządzeń sieciowych zostaną omówione w dalszej części dokumentu. Infrastruktura sieciowa Z przeprowadzonej analizy wynika, że w ramach projektu należy zaprojektować i uruchomić sieć bezprzewodową obejmującą sowim zasięgiem sale lekcyjne w szkole. Sieć bezprzewodowa powinna być budowa w oparciu o punkty dostępowe sterowane przez kontroler sieci bezprzewodowej, a nie oddzielne punkty dostępowe. Sieć bezprzewodowa powinna zapewniać bezpieczeństwo transmisji danych dlatego powinna być wyposażona w firewall oraz odpowiedni poziom szyfrowania przesyłanych danych. Sieć bezprzewodowa powinna też pozwalać na identyfikacje każdego urządzenia oraz użytkownika przyłączonego do sieci z dokładnością do miejsca w którym zamontowano punkt dostępowy. Węzeł sieci w szkole powinien być wyposażony w router pozwalający na efektywne połączenie istniejącej sieci komputerowej z siecią bezprzewodową i siecią operatora usług internetowych. Struktura proponowanej sieci pokazana na rys.1. Strona 5

6 Przełącznik Zarządzalny Istniejąca Sieć Przewodowa Kontroler Wi-FI Router z wbudowanym Firewallem Internet Rys. 1 Struktura bezprzewodowej sieci szkolnej Poszczególne elementy infrastruktury powinny spełniać następujące wymagania. 1) Punkt dostępowy a) Obsługuje przynajmniej dwa pasma radiowe (2.4GHz, 5GHz) b) Wspiera standardy sieci bezprzewodowej a/b/n/g c) Zasilanie z wykorzystaniem PoE standard 802.3af Supported d) Umożliwia propagacje w ramach określonej grupy, do 4 unikalnych BSSID. e) Obsługa zabezpieczeń WEP, WPA-PSK, WPA-TKIP, WPA2 AES, i f) Wsparcie dla VLAN 802.1Q g) Posiadać wewnętrzne anteny dwuzakresowe w technologii MIMO o wzmocnieniu min. 4 dbi dla pasma 2,4 Ghz oraz 5 dbi dla 5 Ghz. 2) Przełącznik sieciowy a) Obsługiwać nie mniej niż 24 porty 10/100/1000 Mbps RJ45 Ethernet oraz co najmniej jeden port 1 Gbps SFP Ethernet Ports (w przypadku większej liczby punktów lub długości połączeń powyżej 100 m należy zastosować 2 przełączniki). b) Umożliwiać tworzenie odrębnych sieci logicznych LAN zgodnie ze standardami, c) Być objęty min. 2 letnią gwarancją sprzętową oraz na oprogramowanie. d) Wsparcie dla POE+ IEEE 802.3at/af and 24V Passive PoE 3) Kontroler WiFi a) Zarządzać centralnie wszystkimi punktami dostępowymi. b) Umożliwiać monitorowanie i diagnostykę zdarzeń oraz wysyłanie ich na serwer lub adres . c) Gwarantować przełączanie użytkownika miedzy punktami dostępowymi bez ponownego uwierzytelniania. d) Zarządzanie ruchem i funkcję Qos. 4) Router brzegowy a) Powinien umożliwiać połączenie istniejącej sieci przewodowej i bezprzewodowej, b) Umożliwiać tworzenie odrębnych sieci logicznych LAN zgodnie ze standardami, c) Posiadać funkcje firewall i IPS, tworzenie reguł bezpieczeństwa i rutingu d) Umożliwiać przyłączenie sieci Internet zarówno z wykorzystanie połączeń miedzianych jak i światłowodowych. Strona 6

7 Sieć niezbędna do przyłączenia punktów dostępowych powinna być położona w listwach, jako sieć strukturalna zgodnie z kategorią 6. Przełącznik sieciowy, router, kontroler powinny zostać umieszczone w szafie telekomunikacyjnej o szerokości 19 cali i wysokości minimum 10 U i połączone z pozostałymi elementami infrastruktury za pomocą patch panelu i kabli połączeniowych wraz z odpowiednim ich opisem i dokumentacją. Projekt sieci bezprzewodowych w jednostkach edukacyjnych Projekty sieci bezprzewodowych powstały w oparciu plany obiektów przekazane przez zamawiającego i dotyczy zapewnienie dostępu do sieci bezprzewodowych tylko w salach lekcyjnych. Wszelkie wyliczenia dotyczące rozmieszczenia oraz ilości punktów dostępowych zostały wykonane w programie AirMagnet Planner. W projekcie nie uwzględniono wpływu rozmieszczenia elementów wyposażenia i innych dodatkowych elementów nie umieszczonych na planach a wpływających na propagacje fal, w związku z powyższym na etapie wykonania konieczne będzie dokonanie dokładnych pomiarów i skorygowanie planowanego położenia punktów dostępowych Poniżej zamieszczono plany sieci bezprzewodowych dla poszczególnych jednostek z podziałem na kondygnacje. Kolory pokazane na poszczególnych rysunkach rozmieszczenia punktów dostępowych pokazują stopień tłumienia sygnału zgodnie z tym co pokazano na rysunku poniżej. Rys. 2 Związek pomiędzy kolorami a tłumieniem sygnału na schematach rozmieszczenia punktów dostępowych. Strona 7

8 Szkoła Podstawowa nr 2 im. Marii Konopnickiej Rys. 3 SP2 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 8

9 Rys. 4 SP2 Parter propagacja fal radiowych widok 3D Strona 9

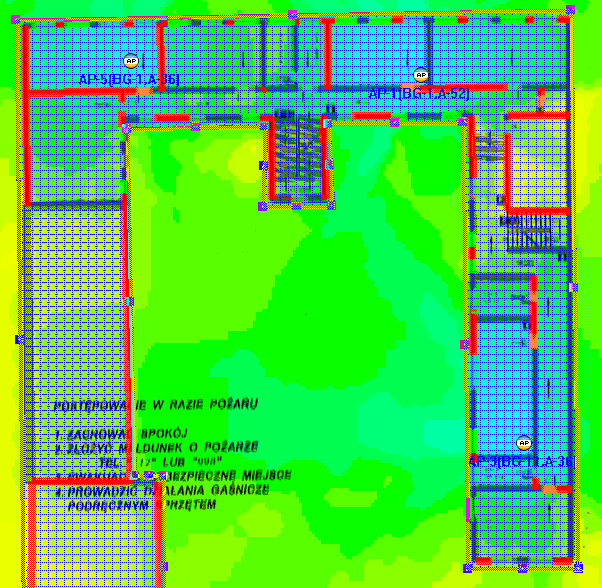

10 Rys. 5 SP2 Piętro 1 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 10

11 Rys. 6 SP 2 Piętro 1 - propagacja fal widok 3D Strona 11

12 Rys. 7 SP2 Piętro 2 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 12

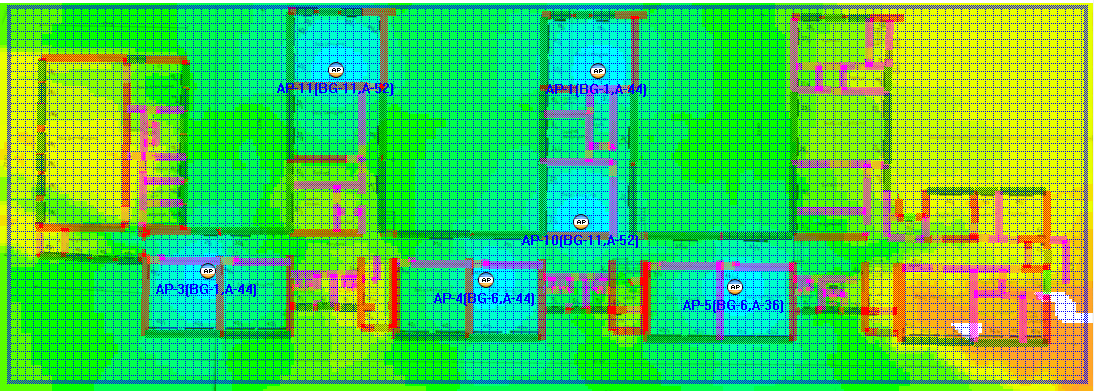

13 Informatyzacja placówek oświatowych Rys. 8 SP2 Piętro 2 - propagacja fal widok 3D Szkoła Podstawowa nr 4 w Jaśle im ks. Bp Ignacego Krasickiego Rys. 9 SP4 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 13

14 Rys. 10 SP4 Parter - propagacja fal widok 3D Rys. 11 SP4 Piętro 1 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 14

15 Rys. 12 SP4 Piętro 1 - propagacja fal widok 3D Strona 15

16 Szkoła Podstawowa nr 7 im. Stefana Jaracza w Jaśle Rys. 13 SP7 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 16

17 Rys. 14 SP7 Parter - propagacja fal widok 3D Ze względu na brak sal lekcyjnych na I piętrze w Szkole Podstawowej nr 7 nie są przewidywane żadne punkty dostępowe. Strona 17

18 Szkoła Podstawowa nr 10 im. mjr. Henryka Dobrzańskiego - "Hubala" Rys. 15 SP10 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 18

19 Rys. 16 SP 10 Parter - propagacja fal widok 3D Ze względu na brak sal lekcyjnych na I piętrze Szkoły Podstawowej nr 10 nie przewiduje się sieci bezprzewodowej. Strona 19

20 Gimnazjum nr 1 z Oddziałami dwujęzycznymi im. św. Jadwigi Królowej w Jaśle Rys. 17 GIM1 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 20

21 Rys. 18 GIM1 Parter - propagacja fal widok 3D Strona 21

22 Rys. 19 GIM1 Piętro 1 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 22

23 Rys. 20 GIM1 Piętro 1 - propagacja fal widok 3D Strona 23

24 Rys. 21 GIM1 Piętro 2 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 24

25 Rys. 22 GIM1 Piętro 2 - propagacja fal widok 3D Strona 25

26 Informatyzacja placówek oświatowych Zespół Szkół Miejskich nr 1 w Jaśle Rys. 23 ZSM1 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 26

27 Rys. 24 ZSM1 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 27

28 Rys. 25 ZSM1 Piętro 1 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 28

29 Rys. 26 ZSM1 Piętro 1 - propagacja fal widok 3D Strona 29

30 Zespół Szkół Miejskich nr 2 w Jaśle Rys. 27 ZSM2 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 30

31 Rys. 28 ZSM2 Parter - propagacja fal widok 3D Rys. 29 ZSM2 Piętro 1 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 31

32 Rys. 30 ZSM2 Piętro 1 - propagacja fal widok 3D Strona 32

33 Zespół Szkół Miejskich nr 3 w Jaśle Rys. 31 ZSM3 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 33

34 Rys. 32 ZSM3 Parter - propagacja fal widok 3D Rys. 33 ZSM3 Piętro 1 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 34

35 Rys. 34 ZSM3 Piętro 1 - propagacja fal widok 3D Rys. 35 ZSM3 Piętro 2 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 35

36 Rys. 36 ZSM3 Piętro 2 - propagacja fal widok 3D Strona 36

37 Zespół Szkół Miejskich nr 4 w Jaśle Rys. 37 ZSM4 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 37

38 Rys. 38 Parter - propagacja fal widok 3D Rys. 39 ZSM4 Piętro 1 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 38

39 Rys. 40 ZSM4 Piętro 1 - propagacja fal widok 3D Rys. 41 ZSM4 Piętro 2 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 39

40 Rys. 42 ZSM4 Piętro 2 - propagacja fal widok 3D Strona 40

41 Zespół Szkół Miejskich nr 5 w Jaśle Rys. 43 ZSM5 Parter rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 41

42 Rys. 44 ZSM5 Parter - propagacja fal widok 3D Strona 42

43 Rys. 45 ZSM5 Piętro 1 rozmieszczenie Punktów Dostępowych z propagacją fal radiowych Strona 43

44 Rys. 46 ZSM5 Piętro 1 - propagacja fal widok 3D Koszty sieci bezprzewodowych W poszczególnych tabelach przedstawiono koszty realizacji sieci w poszczególnych jednostkach edukacyjnych w Jaśle. W kosztach tych uwzględniono: Koszty zakupu niezbędnych urządzeń sieciowych ich montażu i konfiguracji, Koszty zakupu sprzętu i realizacji strukturalnej sieci przewodowej niezbędnej do przyłączenia projektowanych węzłów dostępowych do nowo projektowanego węzła sieci i połączenia tego węzła sieci z istniejącą w jednostce edukacyjnej siecią komputerową. Różnice w kosztach realizacji w poszczególnych jednostkach edukacyjnych wynikają głównie z powierzchni jakie one zajmują, co bezpośrednio przekłada się na liczbę punktów dostępowych i wielkość sieci strukturalnej miedzianej jaką należ ułożyć. Strona 44

45 LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 3 Zestawienie kosztów sieci w Szkoła Podstawowa nr 2 im. Marii Konopnickiej LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji zł zł Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 4 Zestawienie kosztów sieci w Szkoła Podstawowa nr 4 w Jaśle im ks. Bp Ignacego Krasickiego Strona 45

46 LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji zł zł Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł - zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 5 Zestawienie kosztów sieci w Szkoła Podstawowa nr 7 im. Stefana Jaracza w Jaśle LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji zł zł Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł - zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 6 Zestawienie kosztów sieci w Szkoła Podstawowa nr 10 im. mjr. Henryka Dobrzańskiego - "Hubala" Strona 46

47 LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji zł zł Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 7 Zestawienie kosztów sieci w Gimnazjum nr 1 z Oddziałami dwujęzycznymi im. św. Jadwigi Królowej w Jaśle LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji zł zł Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 8 Zestawienie kosztów sieci w Zespół Szkół Miejskich nr 1: Przedszkole Miejskie nr 12 Szkoła Podstawowa nr 6 im. A. Mickiewicz Strona 47

48 LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji zł zł Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł - zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 9 Zestawienie kosztów sieci w Zespół Szkół Miejskich 2 w Jaśle: Szkoła Podstawowa Nr 11 i Przedszkole Miejskie nr 13 LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji zł zł Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 10 Zestawienie kosztów sieci w Zespół Szkół Miejskich nr 3 w Jaśle im. I. Łukasiewicza: Integracyjna Szkoła Podstawowa Nr 12 i Gimnazjum nr 2 z Oddziałami Integracyjnymi Strona 48

49 LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji zł zł Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 11 Zestawienie kosztów sieci w Zespół Szkół Miejskich nr 4 im. Romualda Traugutta w Jaśle LP Nazwa Jednostka Cena Jednostkowa Cena Sumaryczna 1 Punkty Dostępowe zł zł 2 Przełącznik Sieciowy zł zł 3 Kontroler zł zł 4 Router zł zł 5 Szafa Telekomunikacyjna zł zł 6 Patch Panel zł zł 7 Koszty montażu oraz konfiguracji zł zł Okablowanie Strukturalne 1 Koszt Listew Kablowych 40x zł - zł 2 Koszt Listew Kablowych 20x zł zł 3 Koszt skrętki zł zł 5 Koszty innych materiałów zł zł 4 Koszty montażu zł zł Razem zł Tab. 12 Zestawienie kosztów sieci w Zespół Szkół Miejskich nr 5 w Jaśle: Szkoła Podstawowa Nr 8 im. ks. St. Konarskiego w Jaśle, Gimnazjum nr 5 w Jaśle Na koniec w poniższej tabeli zestawiono koszty realizacji infrastruktury sieciowej we wszystkich jednostkach edukacyjnych w Jaśle, które są brane pod uwagę w projekcie. Strona 49

50 LP Nazwa szkoły Koszt 1 Szkoła Podstawowa nr 2 im. Marii Konopnickiej zł 2 Szkoła Podstawowa nr 4 w Jaśle im ks. Bp Ignacego Krasickiego zł 3 Szkoła Podstawowa nr 7 im. Stefana Jaracza w Jaśle zł 4 Szkoła Podstawowa nr 10 im. mjr. Henryka Dobrzańskiego - "Hubala" zł 5 Gimnazjum nr 1 z Oddziałami dwujęzycznymi im. św. Jadwigi Królowej w Jaśle zł Zespół Szkół Miejskich nr 1: Przedszkole Miejskie nr 12 Szkoła Podstawowa nr 6 6 im. A.Mickiewicza zł Zespół Szkół Miejskich 2 w Jaśle: Szkoła Podstawowa Nr 11 i Przedszkole 7 Miejskie nr zł Zespół Szkół Miejskich nr 3 w Jaśle im. I. Łukasiewicza: Integracyjna Szkoła 8 Podstawowa Nr 12 i Gimnazjum nr 2 z Oddziałami Integracyjnymi zł 9 Zespół Szkół Miejskich nr 4 im. Romualda Traugutta w Jaśle zł Zespół Szkół Miejskich nr 5 w Jaśle: Szkoła Podstawowa Nr 8 im. ks. St. 10 Konarskiego w Jaśle, Gimnazjum nr 5 w Jaśle zł Razem zł Tab. 13 Koszty realizacji sieci w jednostkach edukacyjnych w Jaśle. Strona 50
