1 BIURO STUDIÓW I PROJEKTÓW SŁUŻBY ZDROWIA Spółka z o. o SZCZECIN UL. KAPITAŃSKA 3A Tel. (091) Fax. (091) e- mail bsipsz.szczecin@inetria.pl REMONT POMIESZCZEŃ W BUDYNKU PP - 1 Nazwa przedsięwzięcia - zadania inwestycyjnego Inwestor / Użytkownik Samodzielny Publiczny Szpital Kliniczny nr 1 Pomorskiej Akademii Medycznej Szczecin ul. Unii Lubelskiej 1 PRZYCHODNIA PRZYKLINICZNA NR 1 Obiekt Adres Szczecin, ul. Unii Lubelskiej 1 Nazwa opracowania branżowego PROJEKT REMONTU INSTALACJA C.O. Z E S P Ó Ł P R O J E K T O W Y Projektował: mgr inż. Bogdan Tołkacz 579/Sz/86 Opracował: Lech Klejber Sprawdził: mgr inż. Stanisław Klepacki 80/Sz/75 DATA I PODPIS r r r. Dokumentacja zawiera : opisów stron - 4 rysunków stron - 4 Numer projektu: Data Numer tomu : 09/Sz/2010 Szczecin, sierpień 2010 II / 2. Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ Sp. z o. o. zabronione

ul. Unii Lubelskiej 1 PRZYCHODNIA PRZYKLINICZNA NR 1 Obiekt Adres 71-252 Szczecin, ul. Unii Lubelskiej 1 Nazwa opracowania branżowego PROJEKT REMONTU INSTALACJA C.O. Z E S P Ó Ł P R O J E K T O W Y Projektował: mgr inż.

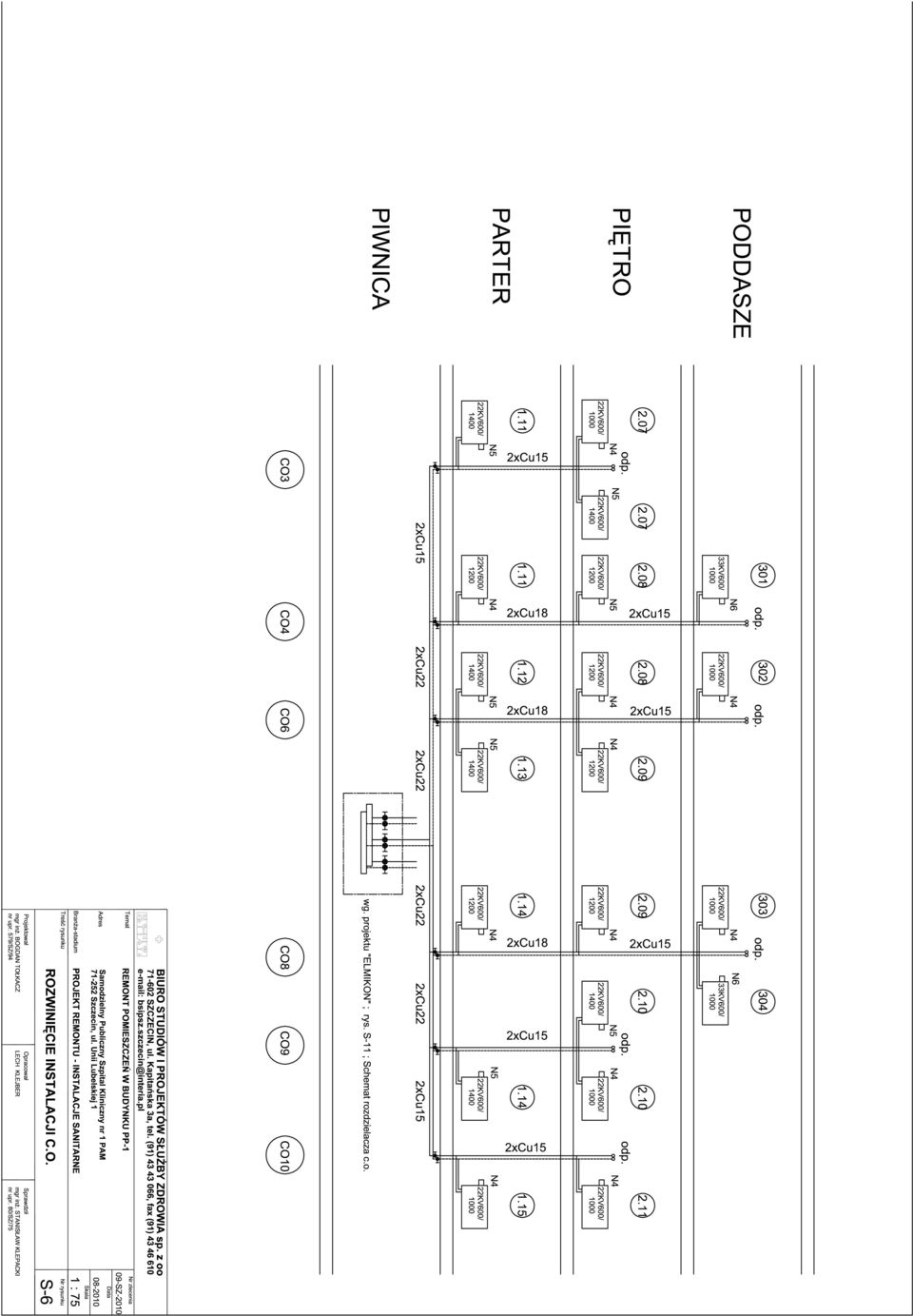

2 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA C.O. S P I S T R E Ś C I Do projektu remontu pomieszczeń w budynku Przychodni Przyklinicznej nr 1 - Instalacja c.o. I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Zakres opracowania 3. Instalacja centralnego ogrzewania II. RYSUNKI : S-1. Rzut poziomy inst. c.o. piwnica (wg. projektu ELMIKON) S-2. Rzut poziomy inst. c.o. parter S-3. Rzut poziomy inst. c.o. piętro S-4. Rzut poziomy inst. c.o. poddasze (wg. projektu ELMIKON) S-5. Rozwinięcie instalacji c.o. S-6. Rozwinięcie instalacji c.o. S-11. Schemat rozdzielacza c.o. (wg. projektu ELMIKON) 2

projektu ELMIKON) S-2. Rzut poziomy inst. c.o. parter S-3. Rzut poziomy inst. c.o. piętro S-4. Rzut poziomy inst. c.o. poddasze (wg. projektu ELMIKON) S-5.

3 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA C.O. OPIS TECHNICZNY do projektu remontu wewnętrznej instalacji c.o. w Przychodni Przyklinicznej nr 1 2 pomieszczenia biurowe; Samodzielny Publiczny Szpital Kliniczny nr 1 Pomorskiej Akademii Medycznej ; Szczecin ul. Unii Lubelskiej PODSTAWA OPRACOWANIA - Umowa nr 09/Sz/ Projekt instalacji sanitarnych budynku PP-1 opracowany w marcu 2008 roku przez Biuro Projektowe ELMIKON Leszno ul. Gen. Sikorskiego 28/5. - Wytyczne projektowania szpitali ogólnych. Instalacje sanitarne zeszyt 5. - Uzgodnienia międzybranżowe. - Rozporządzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Tekst jednolity Dz.U. 75 z poz. 690 z późniejszymi zmianami. - Aktualne normy i zarządzenia. - Inwentaryzacja instalacji sanitarnych do celów projektowania. - Uzgodnienia z nadzorem Inwestorskim Szpitala. 2. ZAKRES OPRACOWANIA Opracowanie obejmuje projekt remontu wewnętrznych instalacji ogrzewczych dla potrzeb Budynku Przychodni Przyklinicznej nr 1 SPSK-1 w Szczecinie. W projekcie przewidziano wymianę instalacji c.o. w zakresie określonym przez inwestora (parteru i 1 piętra), pozostałą część instalacji c.o. budynku (piwnica i poddasze) należy wykonać zgodnie z projektem instalacji c.o. budynku PP-1 opracowany w marcu 2008 roku przez Biuro Projektowe ELMIKON Leszno ul. Gen. Sikorskiego 28/5. 3. INSTALACJA CENTRALNEGO OGRZEWANIA Ze względu na zmianę wielkości i przeznaczenia pomieszczeń parteru i 1 piętra dostosowano projektowaną przez ELMIKON instalację c.o. do nowych wymagań cieplnych tych pomieszczeń. Całkowita strata ciepła Φ pozostaje na dotychczasowym poziomie jak w projekcie ELMIKON. Zasilanie instalacji c.o., rozprowadzenie poziome w piwnicy i piony oraz instalacja w piwnicy i na poddaszu pozostaje jak w projekcie podstawowym wykonanym przez ELMIKON. Zaprojektowano grzejniki stalowe płytowe np. firmy V&N typ COSMO VK z podejściem dolnym i wbudowanym fabrycznie wkładką zaworową. Grzejniki należy dodatkowo wyposażyć w głowicę termostatyczną np. Danfoss typ RAW Dystrybutorem grzejników jest firma BIMS PLUS. Podejście do grzejników od dołu poprzez zestawy przyłączeniowe kątowe np. Danfoss typu RLV-KS. Nastawy wstępne wkładek zaworowych w instalacji c.o. naniesiono na rozwinięciach instalacji. Gałązki grzejnikowe i piony instalacji c.o. prowadzić w bruzdach ścian. Odpowietrzenie instalacji poprzez ręczne zawory odpowietrzające zamontowane fabrycznie w każdym grzejniku oraz automatyczne zawory odpowietrzające zamontowane na końcówkach pionów, dostępne za drzwiczkami rewizyjnymi montowanymi na wysokości 1.5 m od posadzki. 3

Unii Lubelskiej 1. 1. PODSTAWA OPRACOWANIA - Umowa nr 09/Sz/2010. - Projekt instalacji sanitarnych budynku PP-1 opracowany w marcu 2008 roku przez Biuro Projektowe ELMIKON Leszno ul. Gen.

4 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA C.O PRÓBY CIŚNIENIA I ODBIÓR INSTALACJI Próby i odbiór instalacji wykonać zgodnie z WTWiOIO zeszyt 6 z maja 2003 r. Po zmontowaniu całej instalacji c.o. a przed jej regulacją, zaizolowaniem i pomalowaniem należy całą instalacje poddać próbie szczelności, na zimno przy ciśnieniu 6 atn i na gorąco przy parametrach roboczych UWAGI KOŃCOWE Prace wykonać zgodnie z wymaganiami technicznymi COBRTI INSTAL zeszyt 6 "Warunkami Technicznymi Wykonania i Odbioru Instalacji Ogrzewczych z maja 2003 roku oraz zgodnie z obowiązującymi aktualnie przepisami BHP. Projekt należy rozpatrywać łącznie z projekt instalacji sanitarnych budynku PP-1 opracowany w marcu 2008 roku przez Biuro Projektowe ELMIKON Leszno ul. Gen. Sikorskiego 28/5. Opracował: Lech Klejber 4

3.2. UWAGI KOŃCOWE Prace wykonać zgodnie z wymaganiami technicznymi COBRTI INSTAL zeszyt 6 "Warunkami Technicznymi Wykonania i Odbioru Instalacji Ogrzewczych z maja 2003 roku oraz zgodnie z
