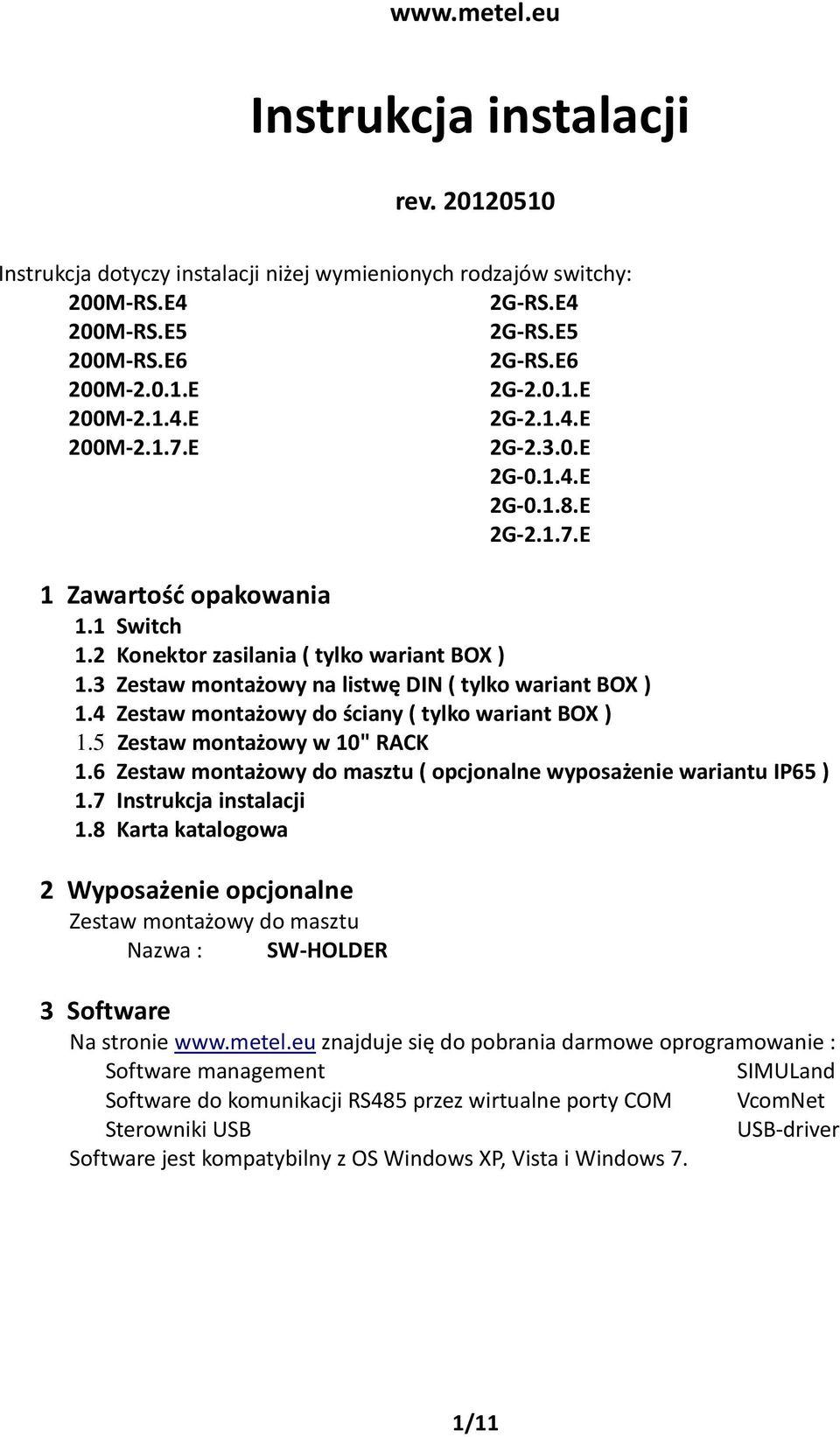

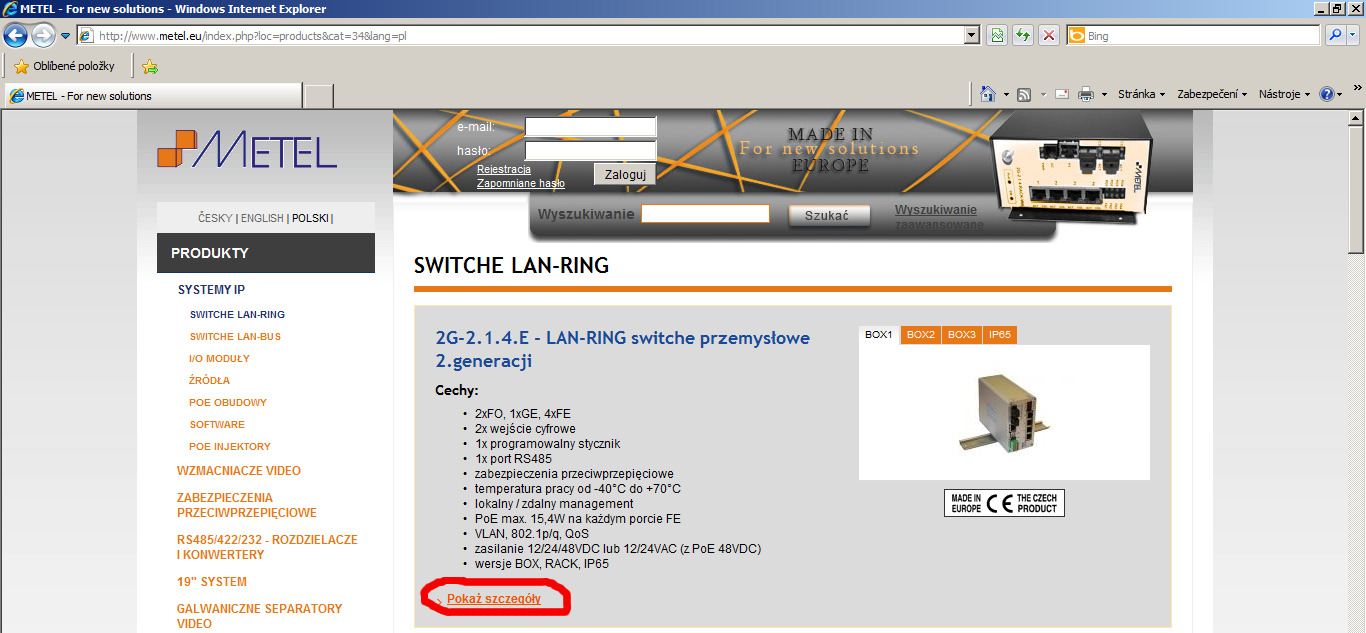

1 Instrukcja instalacji rev Instrukcja dotyczy instalacji niżej wymienionych rodzajów switchy: 200M-RS.E4 2G-RS.E4 200M-RS.E5 2G-RS.E5 200M-RS.E6 2G-RS.E6 200M E 2G E 200M E 2G E 200M E 2G E 2G E 2G E 2G E 1 Zawartość opakowania 1.1 Switch 1.2 Konektor zasilania ( tylko wariant BOX ) 1.3 Zestaw montażowy na listwę DIN ( tylko wariant BOX ) 1.4 Zestaw montażowy do ściany ( tylko wariant BOX ) 1.5 Zestaw montażowy w 10" RACK 1.6 Zestaw montażowy do masztu ( opcjonalne wyposażenie wariantu IP65 ) 1.7 Instrukcja instalacji 1.8 Karta katalogowa 2 Wyposażenie opcjonalne Zestaw montażowy do masztu Nazwa : SW-HOLDER 3 Software Na stronie znajduje się do pobrania darmowe oprogramowanie : Software management SIMULand Software do komunikacji RS485 przez wirtualne porty COM VcomNet Sterowniki USB USB-driver Software jest kompatybilny z OS Windows XP, Vista i Windows 7. 1/11

2 4 Montaż i instalacja 4.1 Wersja BOX Częścią zestawu są 2 wkręty M3x6 do montażu switcha na równej powierzchni oraz uchwyt DIN ze śrubami M3x6 do prostopadłego lub równoległego montażu na listwie DIN35. 2/11

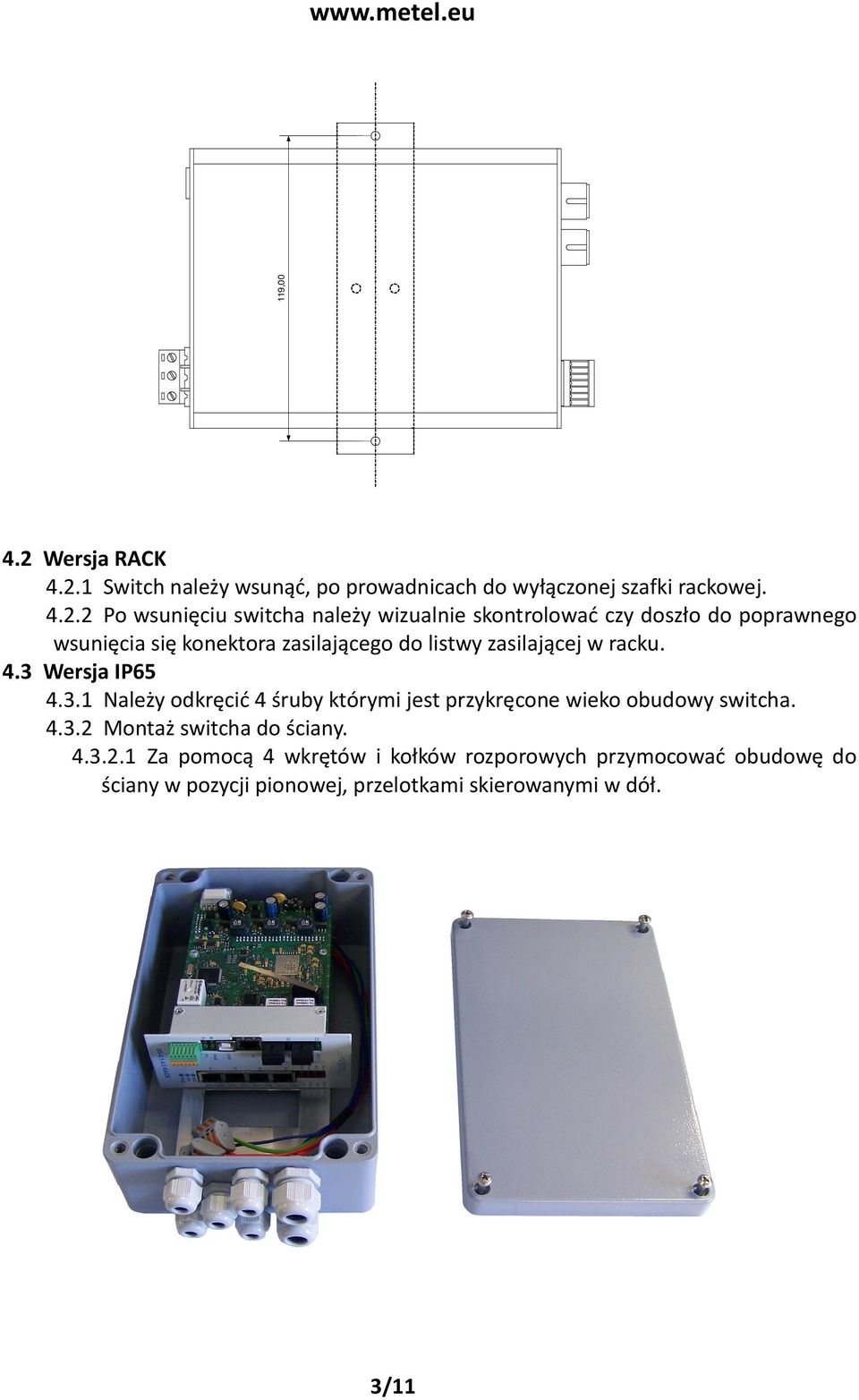

3 119, Wersja RACK Switch należy wsunąć, po prowadnicach do wyłączonej szafki rackowej Po wsunięciu switcha należy wizualnie skontrolować czy doszło do poprawnego wsunięcia się konektora zasilającego do listwy zasilającej w racku. 4.3 Wersja IP Należy odkręcić 4 śruby którymi jest przykręcone wieko obudowy switcha Montaż switcha do ściany Za pomocą 4 wkrętów i kołków rozporowych przymocować obudowę do ściany w pozycji pionowej, przelotkami skierowanymi w dół. 3/11

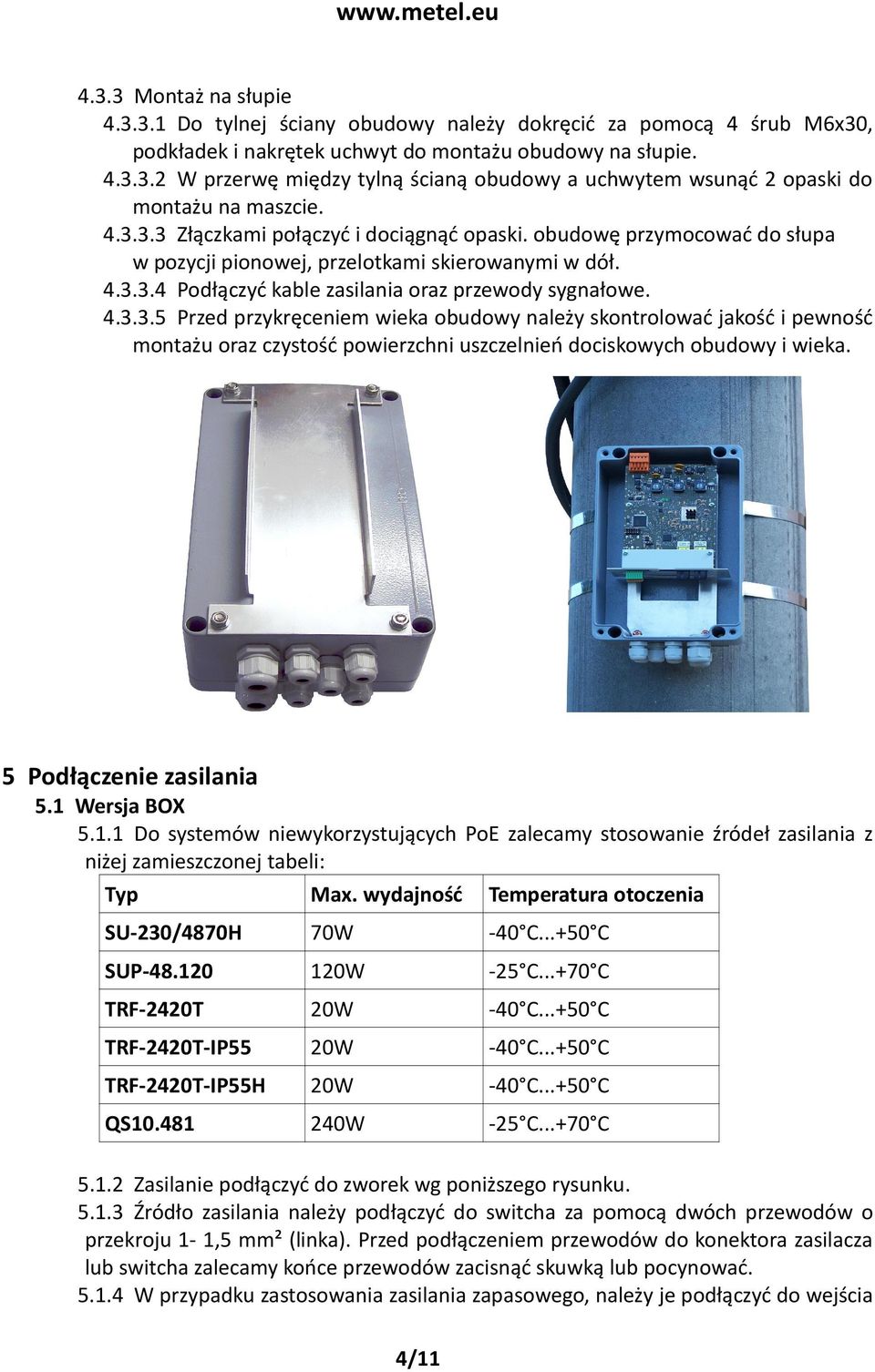

4 4.3.3 Montaż na słupie Do tylnej ściany obudowy należy dokręcić za pomocą 4 śrub M6x30, podkładek i nakrętek uchwyt do montażu obudowy na słupie W przerwę między tylną ścianą obudowy a uchwytem wsunąć 2 opaski do montażu na maszcie Złączkami połączyć i dociągnąć opaski. obudowę przymocować do słupa w pozycji pionowej, przelotkami skierowanymi w dół Podłączyć kable zasilania oraz przewody sygnałowe Przed przykręceniem wieka obudowy należy skontrolować jakość i pewność montażu oraz czystość powierzchni uszczelnień dociskowych obudowy i wieka. 5 Podłączenie zasilania 5.1 Wersja BOX Do systemów niewykorzystujących PoE zalecamy stosowanie źródeł zasilania z niżej zamieszczonej tabeli: Typ Max. wydajność Temperatura otoczenia SU-230/4870H 70W -40 C C SUP W -25 C C TRF-2420T 20W -40 C C TRF-2420T-IP55 20W -40 C C TRF-2420T-IP55H 20W -40 C C QS W -25 C C Zasilanie podłączyć do zworek wg poniższego rysunku Źródło zasilania należy podłączyć do switcha za pomocą dwóch przewodów o przekroju 1-1,5 mm² (linka). Przed podłączeniem przewodów do konektora zasilacza lub switcha zalecamy końce przewodów zacisnąć skuwką lub pocynować W przypadku zastosowania zasilania zapasowego, należy je podłączyć do wejścia 4/11

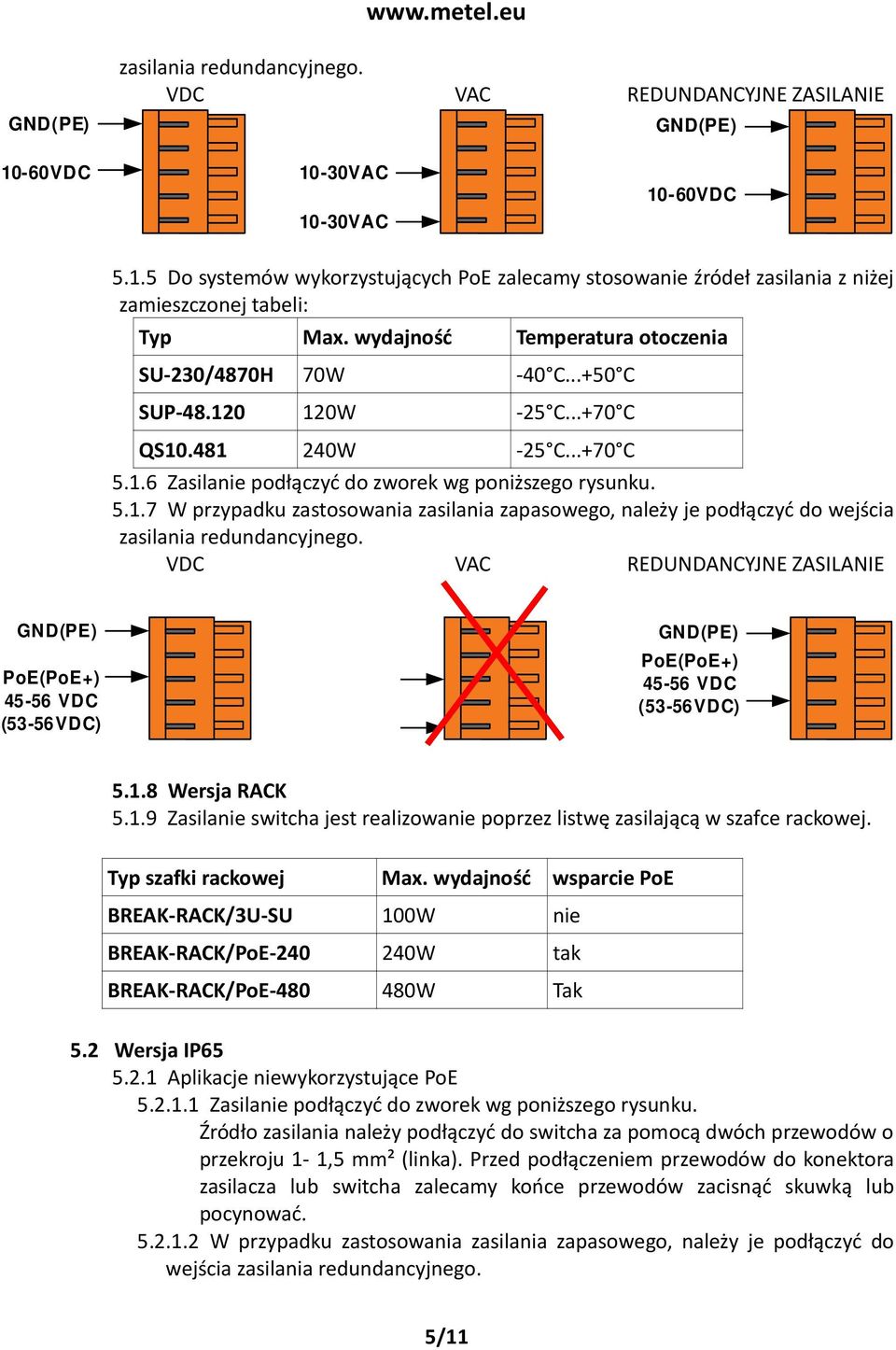

5 GND(PE) zasilania redundancyjnego. VDC VAC REDUNDANCYJNE ZASILANIE GND(PE) 10-60VDC 10-30VAC 10-30VAC 10-60VDC Do systemów wykorzystujących PoE zalecamy stosowanie źródeł zasilania z niżej zamieszczonej tabeli: Typ Max. wydajność Temperatura otoczenia SU-230/4870H 70W -40 C C SUP W -25 C C QS W -25 C C Zasilanie podłączyć do zworek wg poniższego rysunku W przypadku zastosowania zasilania zapasowego, należy je podłączyć do wejścia zasilania redundancyjnego. VDC VAC REDUNDANCYJNE ZASILANIE GND(PE) PoE(PoE+) VDC (53-56VDC) GND(PE) PoE(PoE+) VDC (53-56VDC) Wersja RACK Zasilanie switcha jest realizowanie poprzez listwę zasilającą w szafce rackowej. Typ szafki rackowej Max. wydajność wsparcie PoE BREAK-RACK/3U-SU 100W nie BREAK-RACK/PoE W tak BREAK-RACK/PoE W Tak 5.2 Wersja IP Aplikacje niewykorzystujące PoE Zasilanie podłączyć do zworek wg poniższego rysunku. Źródło zasilania należy podłączyć do switcha za pomocą dwóch przewodów o przekroju 1-1,5 mm² (linka). Przed podłączeniem przewodów do konektora zasilacza lub switcha zalecamy końce przewodów zacisnąć skuwką lub pocynować W przypadku zastosowania zasilania zapasowego, należy je podłączyć do wejścia zasilania redundancyjnego. 5/11

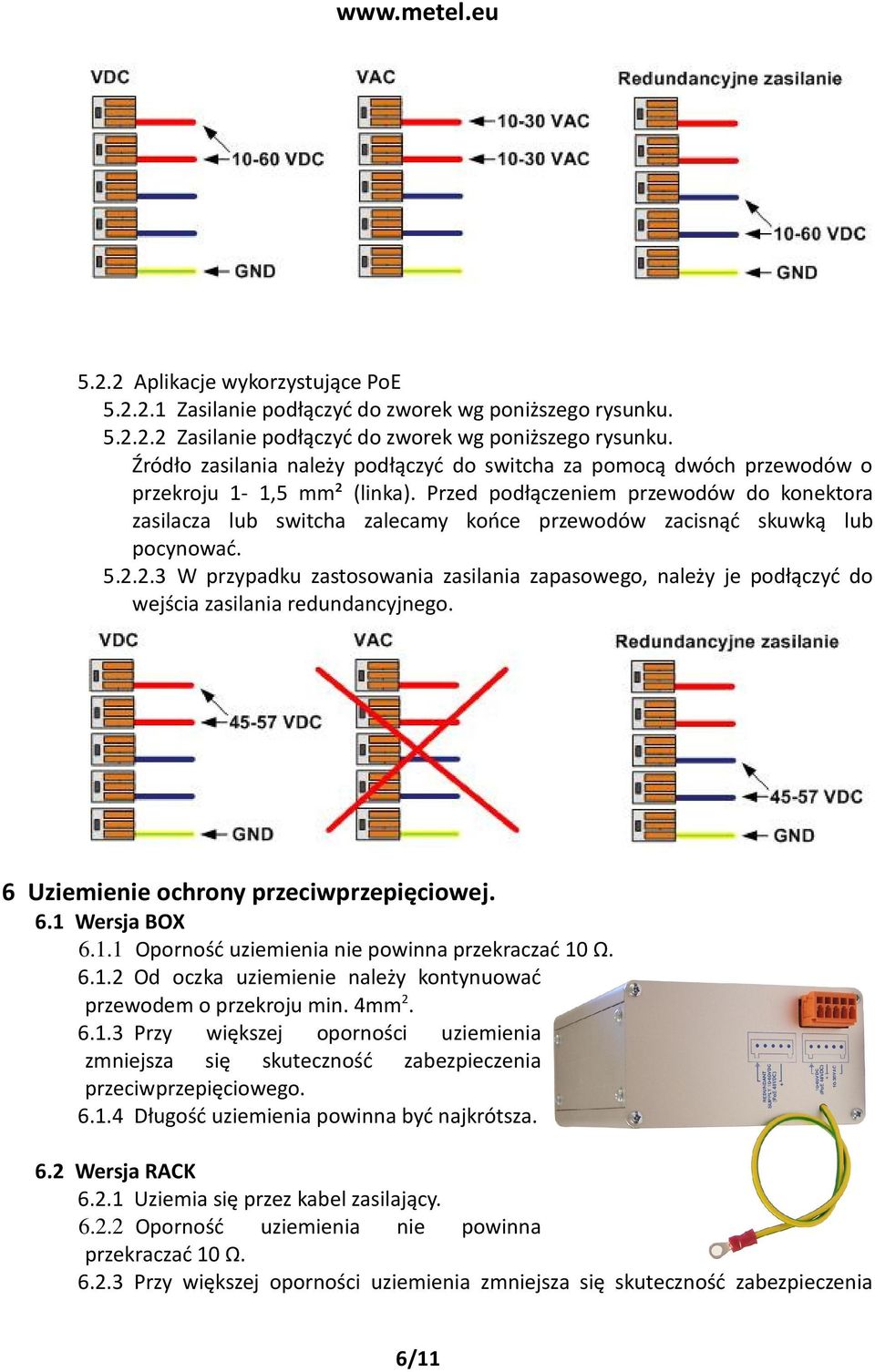

6 5.2.2 Aplikacje wykorzystujące PoE Zasilanie podłączyć do zworek wg poniższego rysunku Zasilanie podłączyć do zworek wg poniższego rysunku. Źródło zasilania należy podłączyć do switcha za pomocą dwóch przewodów o przekroju 1-1,5 mm² (linka). Przed podłączeniem przewodów do konektora zasilacza lub switcha zalecamy końce przewodów zacisnąć skuwką lub pocynować W przypadku zastosowania zasilania zapasowego, należy je podłączyć do wejścia zasilania redundancyjnego. 6 Uziemienie ochrony przeciwprzepięciowej. 6.1 Wersja BOX Oporność uziemienia nie powinna przekraczać 10 Ω Od oczka uziemienie należy kontynuować przewodem o przekroju min. 4mm Przy większej oporności uziemienia zmniejsza się skuteczność zabezpieczenia przeciwprzepięciowego Długość uziemienia powinna być najkrótsza. 6.2 Wersja RACK Uziemia się przez kabel zasilający Oporność uziemienia nie powinna przekraczać 10 Ω Przy większej oporności uziemienia zmniejsza się skuteczność zabezpieczenia 6/11

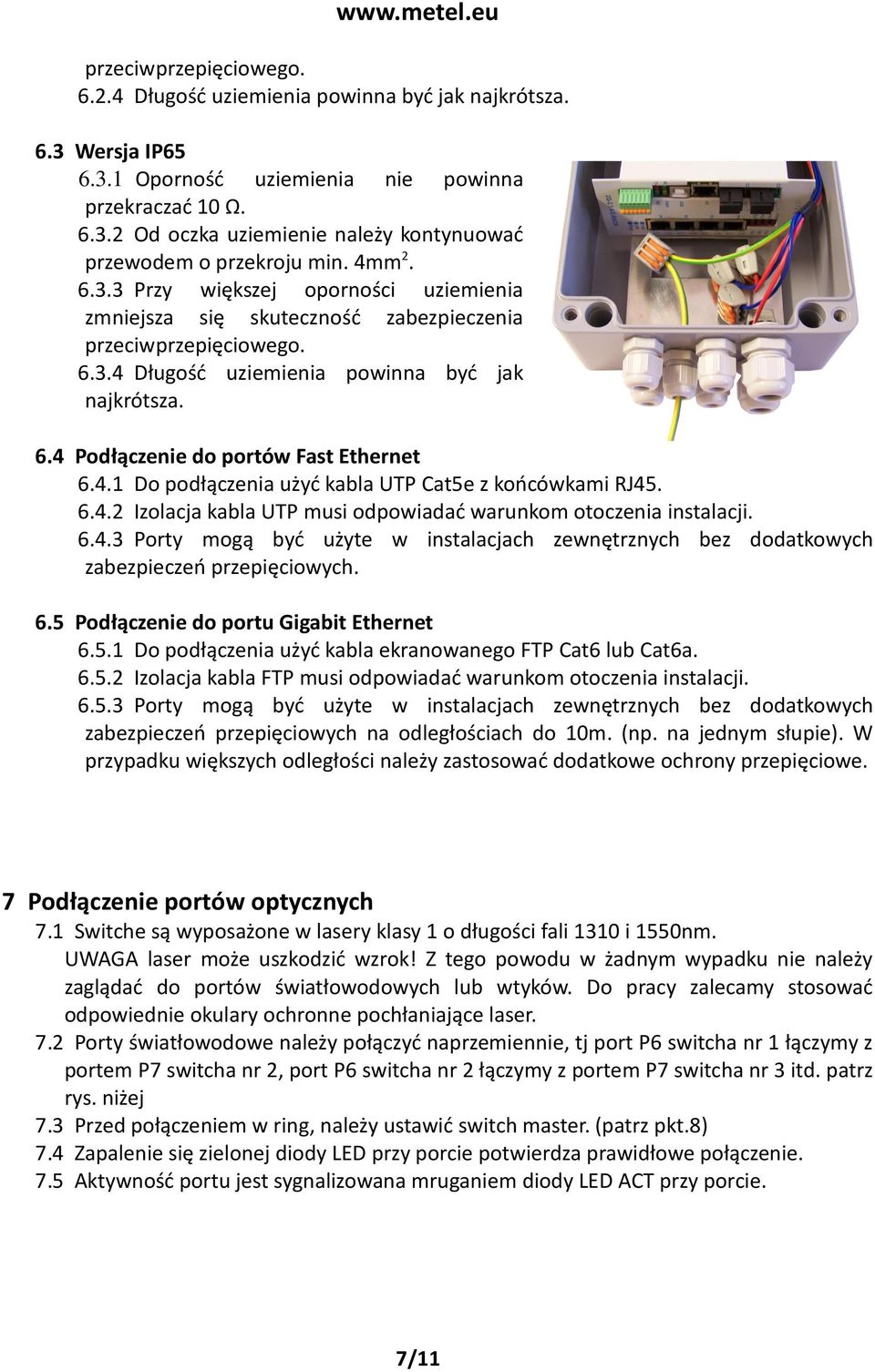

7 przeciwprzepięciowego Długość uziemienia powinna być jak najkrótsza. 6.3 Wersja IP Oporność uziemienia nie powinna przekraczać 10 Ω Od oczka uziemienie należy kontynuować przewodem o przekroju min. 4mm Przy większej oporności uziemienia zmniejsza się skuteczność zabezpieczenia przeciwprzepięciowego Długość uziemienia powinna być jak najkrótsza. 6.4 Podłączenie do portów Fast Ethernet Do podłączenia użyć kabla UTP Cat5e z końcówkami RJ Izolacja kabla UTP musi odpowiadać warunkom otoczenia instalacji Porty mogą być użyte w instalacjach zewnętrznych bez dodatkowych zabezpieczeń przepięciowych. 6.5 Podłączenie do portu Gigabit Ethernet Do podłączenia użyć kabla ekranowanego FTP Cat6 lub Cat6a Izolacja kabla FTP musi odpowiadać warunkom otoczenia instalacji Porty mogą być użyte w instalacjach zewnętrznych bez dodatkowych zabezpieczeń przepięciowych na odległościach do 10m. (np. na jednym słupie). W przypadku większych odległości należy zastosować dodatkowe ochrony przepięciowe. 7 Podłączenie portów optycznych 7.1 Switche są wyposażone w lasery klasy 1 o długości fali 1310 i 1550nm. UWAGA laser może uszkodzić wzrok! Z tego powodu w żadnym wypadku nie należy zaglądać do portów światłowodowych lub wtyków. Do pracy zalecamy stosować odpowiednie okulary ochronne pochłaniające laser. 7.2 Porty światłowodowe należy połączyć naprzemiennie, tj port P6 switcha nr 1 łączymy z portem P7 switcha nr 2, port P6 switcha nr 2 łączymy z portem P7 switcha nr 3 itd. patrz rys. niżej 7.3 Przed połączeniem w ring, należy ustawić switch master. (patrz pkt.8) 7.4 Zapalenie się zielonej diody LED przy porcie potwierdza prawidłowe połączenie. 7.5 Aktywność portu jest sygnalizowana mruganiem diody LED ACT przy porcie. 7/11

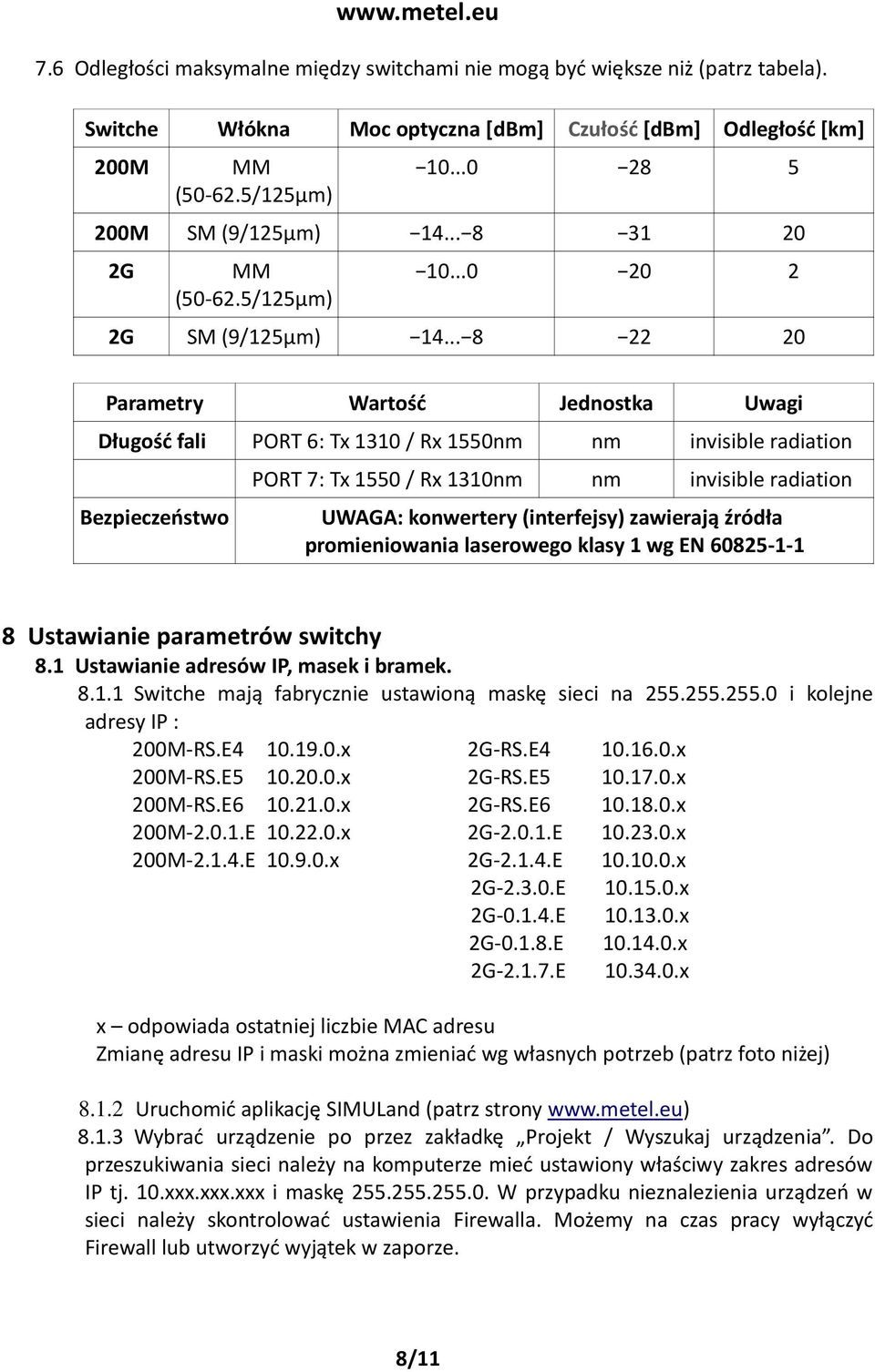

8 7.6 Odległości maksymalne między switchami nie mogą być większe niż (patrz tabela). Switche Włókna Moc optyczna [dbm] Czułość [dbm] Odległość [km] 200M MM ( /125μm) M SM (9/125μm) G MM ( /125μm) G SM (9/125μm) Parametry Wartość Jednostka Uwagi Długość fali PORT 6: Tx 1310 / Rx 1550nm nm invisible radiation Bezpieczeństwo PORT 7: Tx 1550 / Rx 1310nm nm invisible radiation UWAGA: konwertery (interfejsy) zawierają źródła promieniowania laserowego klasy 1 wg EN Ustawianie parametrów switchy 8.1 Ustawianie adresów IP, masek i bramek Switche mają fabrycznie ustawioną maskę sieci na i kolejne adresy IP : 200M-RS.E x 2G-RS.E x 200M-RS.E x 2G-RS.E x 200M-RS.E x 2G-RS.E x 200M E x 2G E x 200M E x 2G E x 2G E x 2G E x 2G E x 2G E x x odpowiada ostatniej liczbie MAC adresu Zmianę adresu IP i maski można zmieniać wg własnych potrzeb (patrz foto niżej) Uruchomić aplikację SIMULand (patrz strony Wybrać urządzenie po przez zakładkę Projekt / Wyszukaj urządzenia. Do przeszukiwania sieci należy na komputerze mieć ustawiony właściwy zakres adresów IP tj. 10.xxx.xxx.xxx i maskę W przypadku nieznalezienia urządzeń w sieci należy skontrolować ustawienia Firewalla. Możemy na czas pracy wyłączyć Firewall lub utworzyć wyjątek w zaporze. 8/11

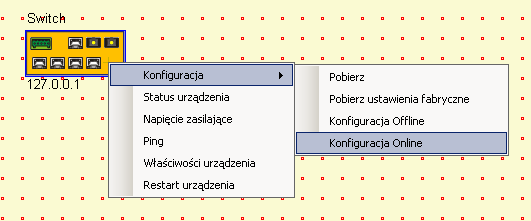

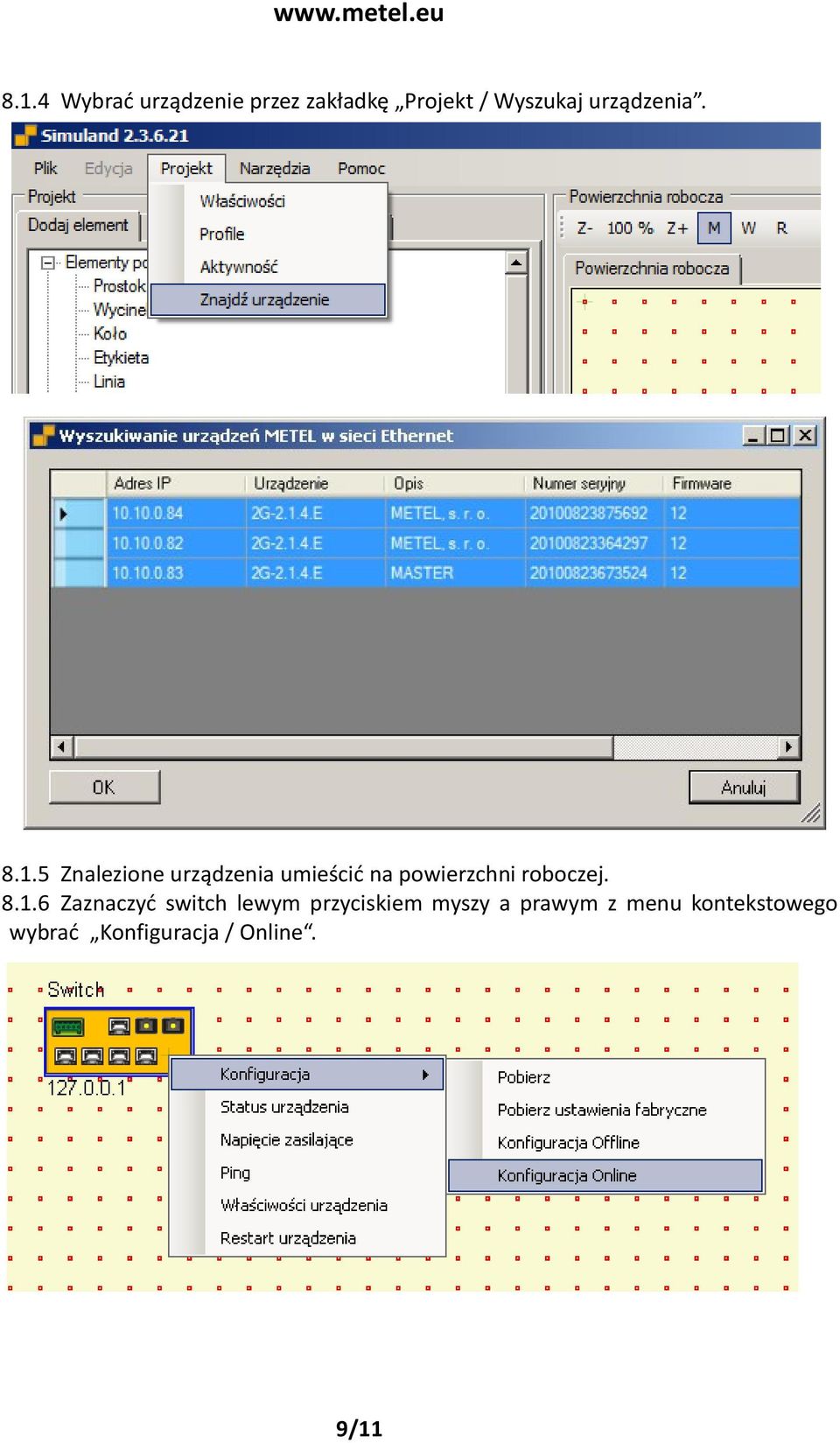

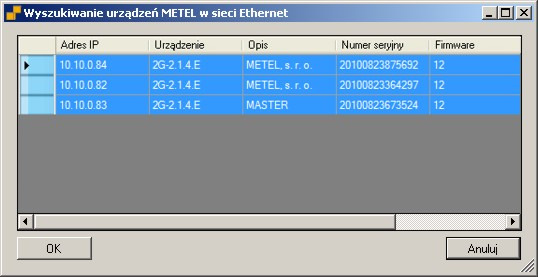

9 8.1.4 Wybrać urządzenie przez zakładkę Projekt / Wyszukaj urządzenia Znalezione urządzenia umieścić na powierzchni roboczej Zaznaczyć switch lewym przyciskiem myszy a prawym z menu kontekstowego wybrać Konfiguracja / Online. 9/11

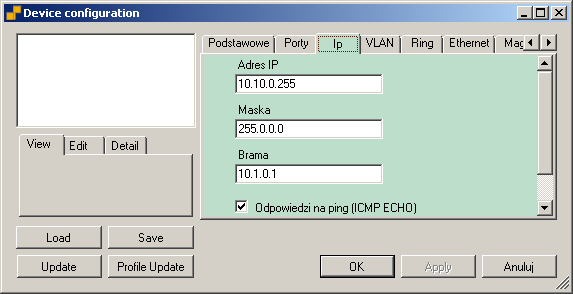

10 8.1.7 Wpisać hasło początkowe: metel W zakładce IP ustawić żądany adres IP, maskę oraz bramkę. Nowo wprowadzone ustawienia potwierdzić kliknięciem na OK lub Apply. 8.2 Ustawienia konieczne do prawidłowej pracy ringu Do prawidłowej pracy ringu jeden ze switchy musi mieć ustawiony w menu RING priorytet Master - wszystkie switche fabrycznie są ustawione na RING ID 10/11

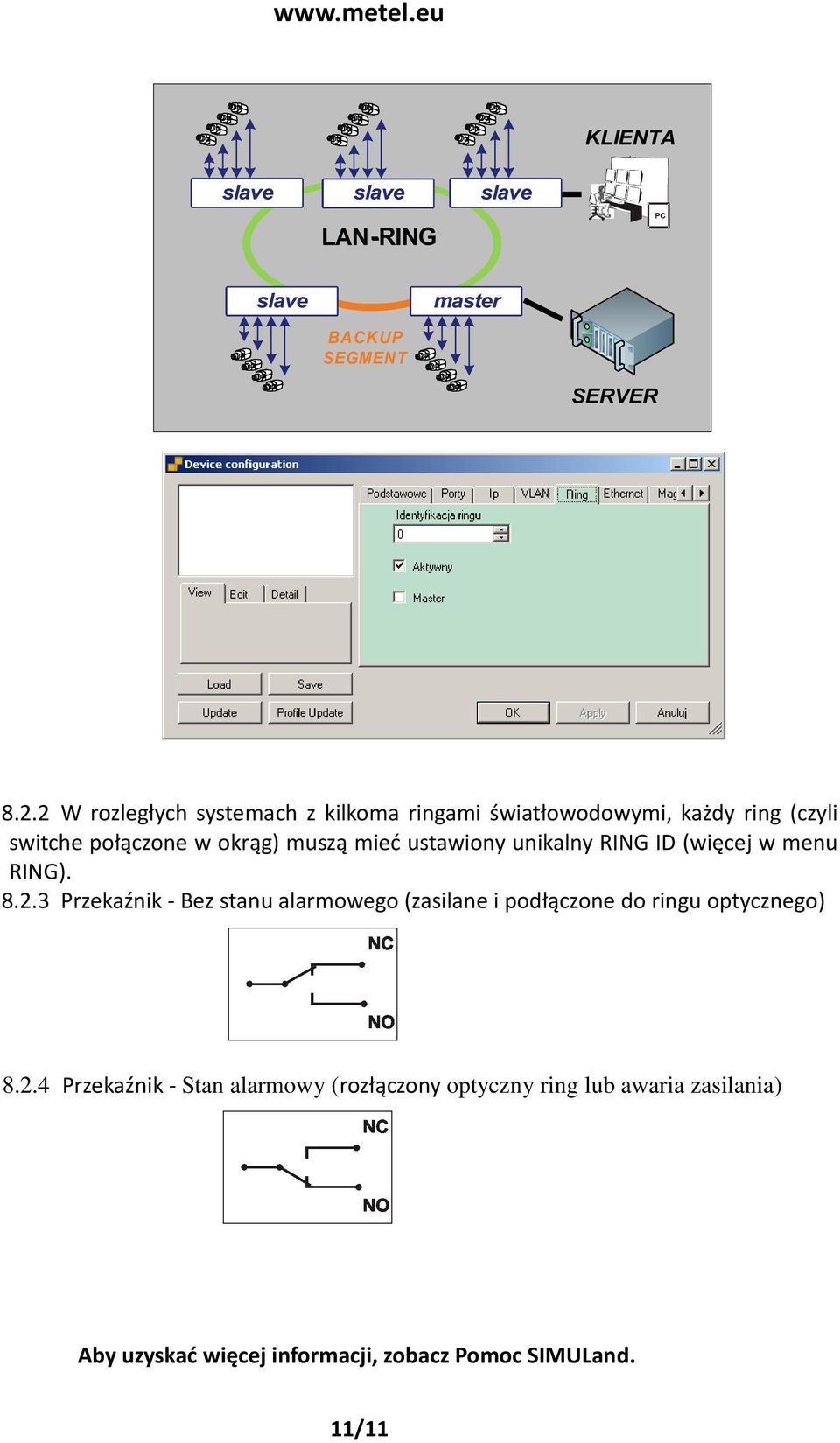

11 W rozległych systemach z kilkoma ringami światłowodowymi, każdy ring (czyli switche połączone w okrąg) muszą mieć ustawiony unikalny RING ID (więcej w menu RING) Przekaźnik - Bez stanu alarmowego (zasilane i podłączone do ringu optycznego) Przekaźnik - Stan alarmowy (rozłączony optyczny ring lub awaria zasilania) Aby uzyskać więcej informacji, zobacz Pomoc SIMULand. 11/11
