WZORNIK ELEMENTÓW MAŁEJ ARCHITEKTURY

Transkrypt

1 WZORNIK ELEMENTÓW MAŁEJ ARCHITEKTURY ŁAWKA POD PERGOLĄ WIZUALIZACJA Długość: 196cm Wysokość: 90cm Szerokość: 56cm MATERIAŁY Drewno świerkowe impregnowane oraz malowane farbami transparentnymi Profile ze stali ocynkowanej malowanej proszkowo lub nierdzewnej

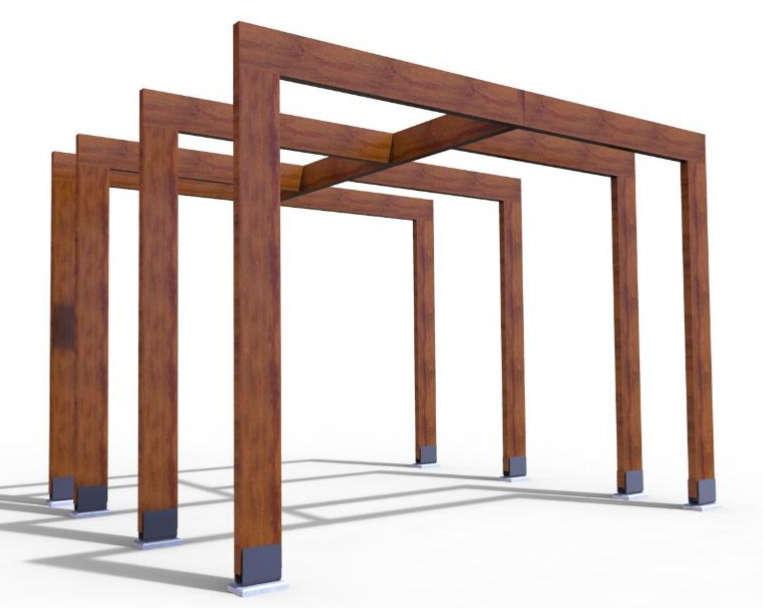

2 PERGOLA WIZUALIZACJA MATERIAŁY Długość: 30,50 cm Szerokość:35,70 cm Wysokość:42,50 cm Drewno klejone (BSH) impregnowane i malowane środkami ochrony drewna, kotwione w gruncie /fundamentowane, montaż wkrętami ciesielskimi/ niewidocznymi systemami łączącymi. Stal cynkowana malowana proszkowo.

3 DREWNIANA WIATA/ALTANA O OTWARTEJ KONSTRUKCJI 25,0m 2 / CHARAKTERYSTYKA OGÓLNA Nachylenie dachu: 28 0 Długość: 230,0cm Wysokość ok. 385,0 cm Wysokość w wejściu ok.215,0cm Szerokość: 600,0cm Powierzchnia: 25,5m 2 Powierzchnia dachu 32,5m 2 Kształt wiaty: 8-kątna Typ dachu: heksagonalny Słupy nośne wykonane ze specjalnie selekcjonowanego, bezsęcznego drewna klejonego, odpornego na pęknięcia i wypaczenia; przekrój słupów 17 x 17 cm, wysokość słupów nośnych 2,2m; wysokość do kalenicy ok. 2,7m. Przekroje krokwi na dachu 9x7cm oraz 9x3,5cm; krokwie w płotku 9x9 cm, krzyże w płotku 4,5 x 14 cm; ramiona 4,5 x 12cm (zabezpieczone przeciwogniowe wszystkich drewnianych elementów). MATERIAŁY Gatunek drewna: sosna, impregnowane i malowane środkami ochrony drewna. Pokrycie dachu: gont bitumiczny.

4 DREWNIANA WIATA/ALTANA GRILLOWA 9,2m 2

5 WYPOSAŻENIE platforma do grillowania, regulowany komin, ławki, pokrycie dachowe: czarne, zielone lub czerwone. Drewno: sosna impregnowane i malowane środkami do ochrony drewna. WYPOSAŻENIE WIATY 25,0m 2 nr 1: STÓŁPIKNIKOWY Z ŁAWKAMI

6 CHARAKTERYSTYKA Prostokątny, drewniany stół piknikowy zaopatrzono w 2 przytwierdzone do niego ławki z oparciami. Komplet dla 6 osób (po 3 z każdej strony). Stół starannie zeszlifowany i poddany ciśnieniowej impregnacji. Długość: 180,0 cm Szerokość: 190,0 cm MATERIAŁY Materiałem konstrukcyjnym jest wysokiej jakości świerk lub sosna Drewno zaimpregnowane i pomalowane ILOŚĆ 2 kpl. WYPOSAŻENIE WIATY 25,0m 2 nr 2: OŚMIOKĄTNY STÓŁ Z ŁAWKAMI CHARAKTERYSTYKA Ośmiokątny stół z drewna świerkowego lub sosny zaimpregnowany oraz pomalowany o średnicy 220,0cm z kompletem 7 wolnostojących ławek wymiarem dopasowanych do długości boków stołu.

7 KOSZ NA ŚMIECI STALOWY Wysokość całkowita kosza: 120,0 cm Wysokość ponad poziom terenu: 90,0 cm Wymiary zewnętrzne: 120x28x35 cm Pojemność pojemnika zewnętrznego kosza: ok. 30 litrów ZABEZPIECZENIE ANTYKOROZYJNE KOSZA wszystkie elementy stalowe cynkowane ogniowo powlekanie proszkowe, farby fasadowe, strukturalne drewno impregnowane, lakierowane KOLORYSTYKA KOSZA: Elementy stalowe szarye Ral 9006 MONTAŻ KOSZA: Montaż słupków w betonowym fundamencie. WEWNĘTRZNY POJEMNIK z blachy ocynkowanej z perforacją.

8 KOSZ NA ŚMIECI BETONOWY Podstawa koło średnica 60 cm wysokość 60 cm waga 170kg Pojemność kosza - 90 litrów. Pojemność kosza z wkładem - 70 litrów. MATERIAŁY Beton o wytrzymałości min. C 40. Beton płukany z fakturą zewnętrzną - grysu granitowego frakcji 2-5 mm (kolor szaro-biały).

9 KOSZ NA PSIE ODCHODY wysokość kosza 80 cm wymiary gabarytowe 80 x 44 x 25 cm Pojemność kosza: 50 litrów. MATERIAŁ/CHARAKTERYSTYKA pojemnik z blachy stalowej ocynkowanej, lakierowany proszkowo. Kosz wyposażony w zasobnik na 30 zestawów higienicznych do sprzątania po psach (torebka z łopatką), we wnętrzu posiada ocynkowane wiadro o pojemności 50 litrów. Otwór wrzutowy zabezpieczony klapką. Zamykany na zamek.

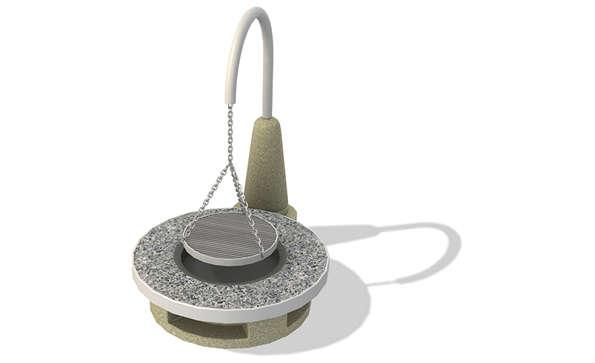

10 BETONOWY GRILL CHARAKTERYSTYKA OGÓLNA Konstrukcję urządzenia wykonać z betonu klasy B30, malowanego farbą. Palenisko wykonać z betonu odpornego na temperatury do 1350 C. Grill ze względu na swoją wagę, jest stabilny i nie wymaga kotwienia w gruncie. Dla komfortu pracy i bezpieczeństwa, wysokość rusztu nad paleniskiem powinna być regulowana. Obrzeże blatu wykonać z listwy aluminiowej zabezpieczającej przed uderzeniami i obiciem. Wokół paleniska wykonać blat wykorzystywany jako stół do przygotowania i spożycia potraw. PARAMETRY Wysokość: 175 cm Szerokość: 120 cm Długość: 160 cm.

11 ŁAWKA ŁUKOWA BETONOWA MONTOWANA WOKÓŁ GRILLA BETONOWEGO Długość po łuku zewnętrznym: 157 cm Szerokość: 40 cm Wysokość: 45 cm MATERIAŁY: Materiały użyte do produkcji: szybkowiążący cement portlandzki klasy 42,5 R, płukane kruszywa, piasek sortowany - beton o minimalnej wytrzymałości C 40 Beton płukany z fakturą zewnętrzną grysu granitowego frakcji 2-5 mm (kolor szaro-biały).

12 STOJAK ROWEROWY CHARAKTERYSTYKA Stojak na rower o wymiarach ok. 4,0x0,75m wykonany ze stali cynkowanej malowanej proszkowo z dystansem gumowym oraz z betonu architektonicznego jasnoszarego.

13 ZESTAW PIKNIKOWY NA WOLNYM POWIETRZU CHARAKTERYSTYKA Ławki i stół piknikowy zespolone o wymiarach ok. 1,55m x 2,9-3,6m ze stali cynkowanej malowanej proszkowo oraz drewna świerkowego lakierowanego. UWAGA: Wszystkie elementy małej architektury powinny być (w miarę możliwości) dopasowane do siebie kolorystycznie
