Pytania na egzamin dyplomowy MBM

Transkrypt

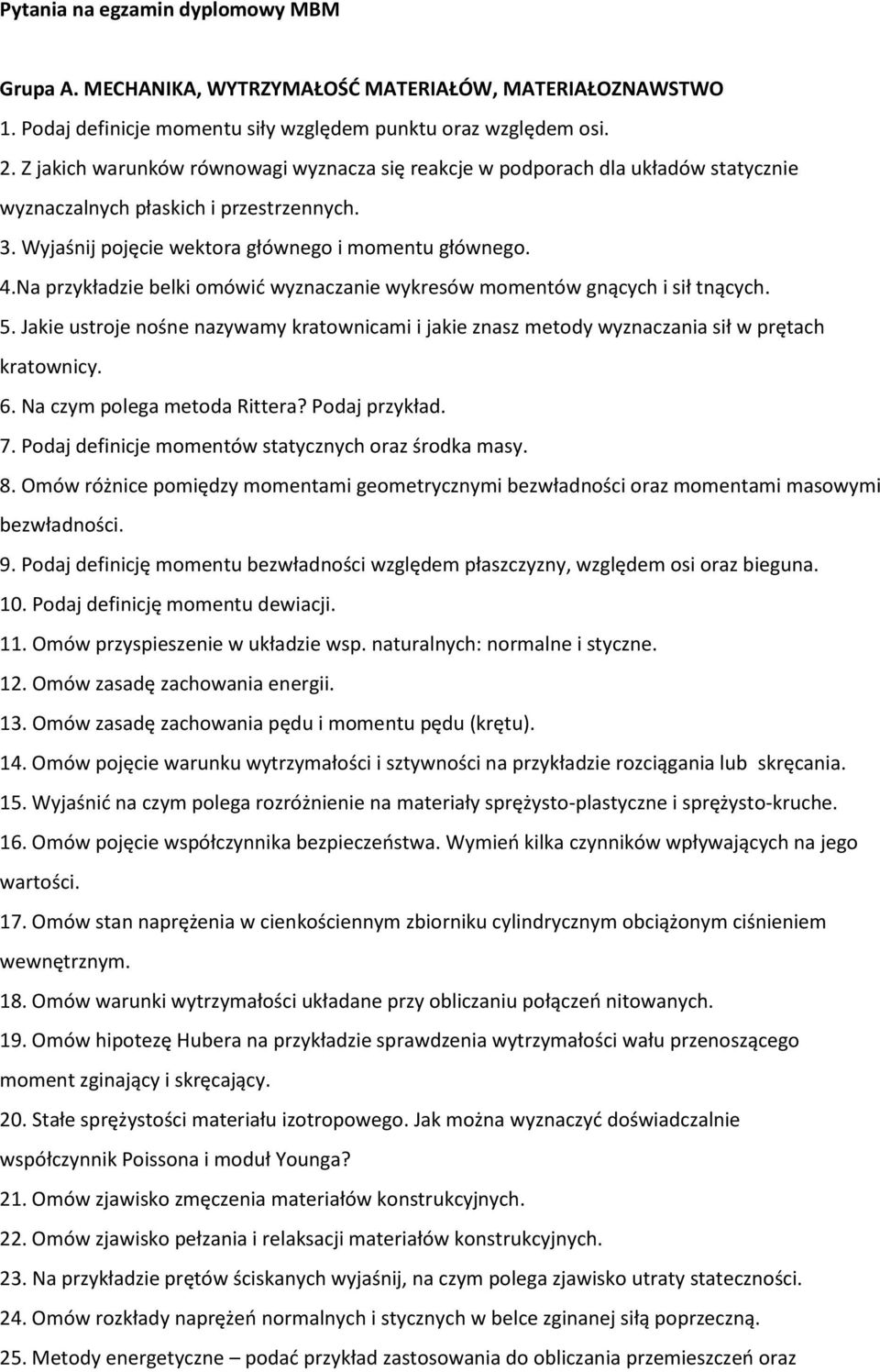

1 Pytania na egzamin dyplomowy MBM Grupa A. MECHANIKA, WYTRZYMAŁOŚĆ MATERIAŁÓW, MATERIAŁOZNAWSTWO 1. Podaj definicje momentu siły względem punktu oraz względem osi. 2. Z jakich warunków równowagi wyznacza się reakcje w podporach dla układów statycznie wyznaczalnych płaskich i przestrzennych. 3. Wyjaśnij pojęcie wektora głównego i momentu głównego. 4.Na przykładzie belki omówid wyznaczanie wykresów momentów gnących i sił tnących. 5. Jakie ustroje nośne nazywamy kratownicami i jakie znasz metody wyznaczania sił w prętach kratownicy. 6. Na czym polega metoda Rittera? Podaj przykład. 7. Podaj definicje momentów statycznych oraz środka masy. 8. Omów różnice pomiędzy momentami geometrycznymi bezwładności oraz momentami masowymi bezwładności. 9. Podaj definicję momentu bezwładności względem płaszczyzny, względem osi oraz bieguna. 10. Podaj definicję momentu dewiacji. 11. Omów przyspieszenie w układzie wsp. naturalnych: normalne i styczne. 12. Omów zasadę zachowania energii. 13. Omów zasadę zachowania pędu i momentu pędu (krętu). 14. Omów pojęcie warunku wytrzymałości i sztywności na przykładzie rozciągania lub skręcania. 15. Wyjaśnid na czym polega rozróżnienie na materiały sprężysto-plastyczne i sprężysto-kruche. 16. Omów pojęcie współczynnika bezpieczeostwa. Wymieo kilka czynników wpływających na jego wartości. 17. Omów stan naprężenia w cienkościennym zbiorniku cylindrycznym obciążonym ciśnieniem wewnętrznym. 18. Omów warunki wytrzymałości układane przy obliczaniu połączeo nitowanych. 19. Omów hipotezę Hubera na przykładzie sprawdzenia wytrzymałości wału przenoszącego moment zginający i skręcający. 20. Stałe sprężystości materiału izotropowego. Jak można wyznaczyd doświadczalnie współczynnik Poissona i moduł Younga? 21. Omów zjawisko zmęczenia materiałów konstrukcyjnych. 22. Omów zjawisko pełzania i relaksacji materiałów konstrukcyjnych. 23. Na przykładzie prętów ściskanych wyjaśnij, na czym polega zjawisko utraty stateczności. 24. Omów rozkłady naprężeo normalnych i stycznych w belce zginanej siłą poprzeczną. 25. Metody energetyczne podad przykład zastosowania do obliczania przemieszczeo oraz

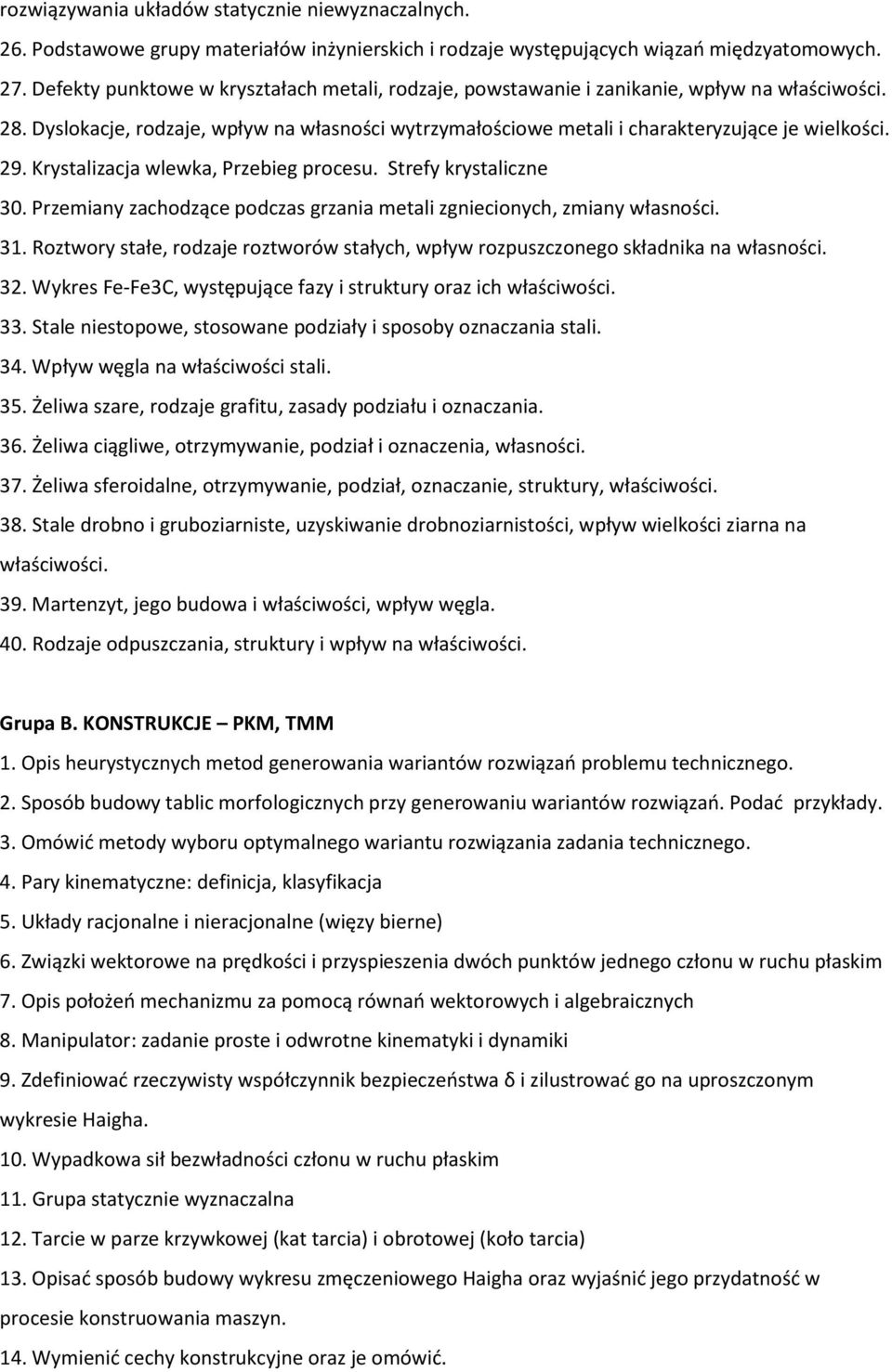

2 rozwiązywania układów statycznie niewyznaczalnych. 26. Podstawowe grupy materiałów inżynierskich i rodzaje występujących wiązao międzyatomowych. 27. Defekty punktowe w kryształach metali, rodzaje, powstawanie i zanikanie, wpływ na właściwości. 28. Dyslokacje, rodzaje, wpływ na własności wytrzymałościowe metali i charakteryzujące je wielkości. 29. Krystalizacja wlewka, Przebieg procesu. Strefy krystaliczne 30. Przemiany zachodzące podczas grzania metali zgniecionych, zmiany własności. 31. Roztwory stałe, rodzaje roztworów stałych, wpływ rozpuszczonego składnika na własności. 32. Wykres Fe-Fe3C, występujące fazy i struktury oraz ich właściwości. 33. Stale niestopowe, stosowane podziały i sposoby oznaczania stali. 34. Wpływ węgla na właściwości stali. 35. Żeliwa szare, rodzaje grafitu, zasady podziału i oznaczania. 36. Żeliwa ciągliwe, otrzymywanie, podział i oznaczenia, własności. 37. Żeliwa sferoidalne, otrzymywanie, podział, oznaczanie, struktury, właściwości. 38. Stale drobno i gruboziarniste, uzyskiwanie drobnoziarnistości, wpływ wielkości ziarna na właściwości. 39. Martenzyt, jego budowa i właściwości, wpływ węgla. 40. Rodzaje odpuszczania, struktury i wpływ na właściwości. Grupa B. KONSTRUKCJE PKM, TMM 1. Opis heurystycznych metod generowania wariantów rozwiązao problemu technicznego. 2. Sposób budowy tablic morfologicznych przy generowaniu wariantów rozwiązao. Podad przykłady. 3. Omówid metody wyboru optymalnego wariantu rozwiązania zadania technicznego. 4. Pary kinematyczne: definicja, klasyfikacja 5. Układy racjonalne i nieracjonalne (więzy bierne) 6. Związki wektorowe na prędkości i przyspieszenia dwóch punktów jednego członu w ruchu płaskim 7. Opis położeo mechanizmu za pomocą równao wektorowych i algebraicznych 8. Manipulator: zadanie proste i odwrotne kinematyki i dynamiki 9. Zdefiniowad rzeczywisty współczynnik bezpieczeostwa δ i zilustrowad go na uproszczonym wykresie Haigha. 10. Wypadkowa sił bezwładności członu w ruchu płaskim 11. Grupa statycznie wyznaczalna 12. Tarcie w parze krzywkowej (kat tarcia) i obrotowej (koło tarcia) 13. Opisad sposób budowy wykresu zmęczeniowego Haigha oraz wyjaśnid jego przydatnośd w procesie konstruowania maszyn. 14. Wymienid cechy konstrukcyjne oraz je omówid.

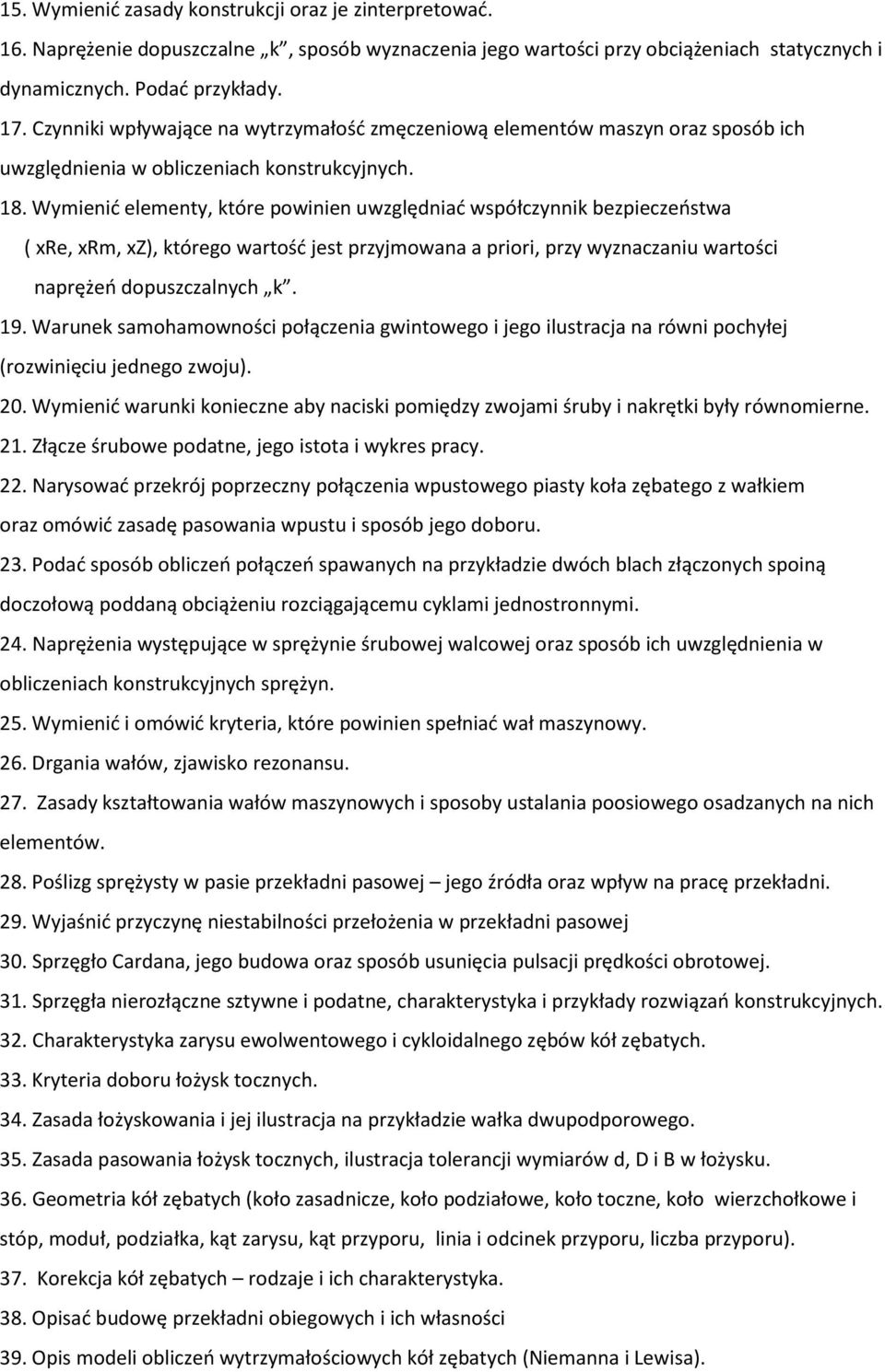

3 15. Wymienid zasady konstrukcji oraz je zinterpretowad. 16. Naprężenie dopuszczalne k, sposób wyznaczenia jego wartości przy obciążeniach statycznych i dynamicznych. Podad przykłady. 17. Czynniki wpływające na wytrzymałośd zmęczeniową elementów maszyn oraz sposób ich uwzględnienia w obliczeniach konstrukcyjnych. 18. Wymienid elementy, które powinien uwzględniad współczynnik bezpieczeostwa ( xre, xrm, xz), którego wartośd jest przyjmowana a priori, przy wyznaczaniu wartości naprężeo dopuszczalnych k. 19. Warunek samohamowności połączenia gwintowego i jego ilustracja na równi pochyłej (rozwinięciu jednego zwoju). 20. Wymienid warunki konieczne aby naciski pomiędzy zwojami śruby i nakrętki były równomierne. 21. Złącze śrubowe podatne, jego istota i wykres pracy. 22. Narysowad przekrój poprzeczny połączenia wpustowego piasty koła zębatego z wałkiem oraz omówid zasadę pasowania wpustu i sposób jego doboru. 23. Podad sposób obliczeo połączeo spawanych na przykładzie dwóch blach złączonych spoiną doczołową poddaną obciążeniu rozciągającemu cyklami jednostronnymi. 24. Naprężenia występujące w sprężynie śrubowej walcowej oraz sposób ich uwzględnienia w obliczeniach konstrukcyjnych sprężyn. 25. Wymienid i omówid kryteria, które powinien spełniad wał maszynowy. 26. Drgania wałów, zjawisko rezonansu. 27. Zasady kształtowania wałów maszynowych i sposoby ustalania poosiowego osadzanych na nich elementów. 28. Poślizg sprężysty w pasie przekładni pasowej jego źródła oraz wpływ na pracę przekładni. 29. Wyjaśnid przyczynę niestabilności przełożenia w przekładni pasowej 30. Sprzęgło Cardana, jego budowa oraz sposób usunięcia pulsacji prędkości obrotowej. 31. Sprzęgła nierozłączne sztywne i podatne, charakterystyka i przykłady rozwiązao konstrukcyjnych. 32. Charakterystyka zarysu ewolwentowego i cykloidalnego zębów kół zębatych. 33. Kryteria doboru łożysk tocznych. 34. Zasada łożyskowania i jej ilustracja na przykładzie wałka dwupodporowego. 35. Zasada pasowania łożysk tocznych, ilustracja tolerancji wymiarów d, D i B w łożysku. 36. Geometria kół zębatych (koło zasadnicze, koło podziałowe, koło toczne, koło wierzchołkowe i stóp, moduł, podziałka, kąt zarysu, kąt przyporu, linia i odcinek przyporu, liczba przyporu). 37. Korekcja kół zębatych rodzaje i ich charakterystyka. 38. Opisad budowę przekładni obiegowych i ich własności 39. Opis modeli obliczeo wytrzymałościowych kół zębatych (Niemanna i Lewisa).

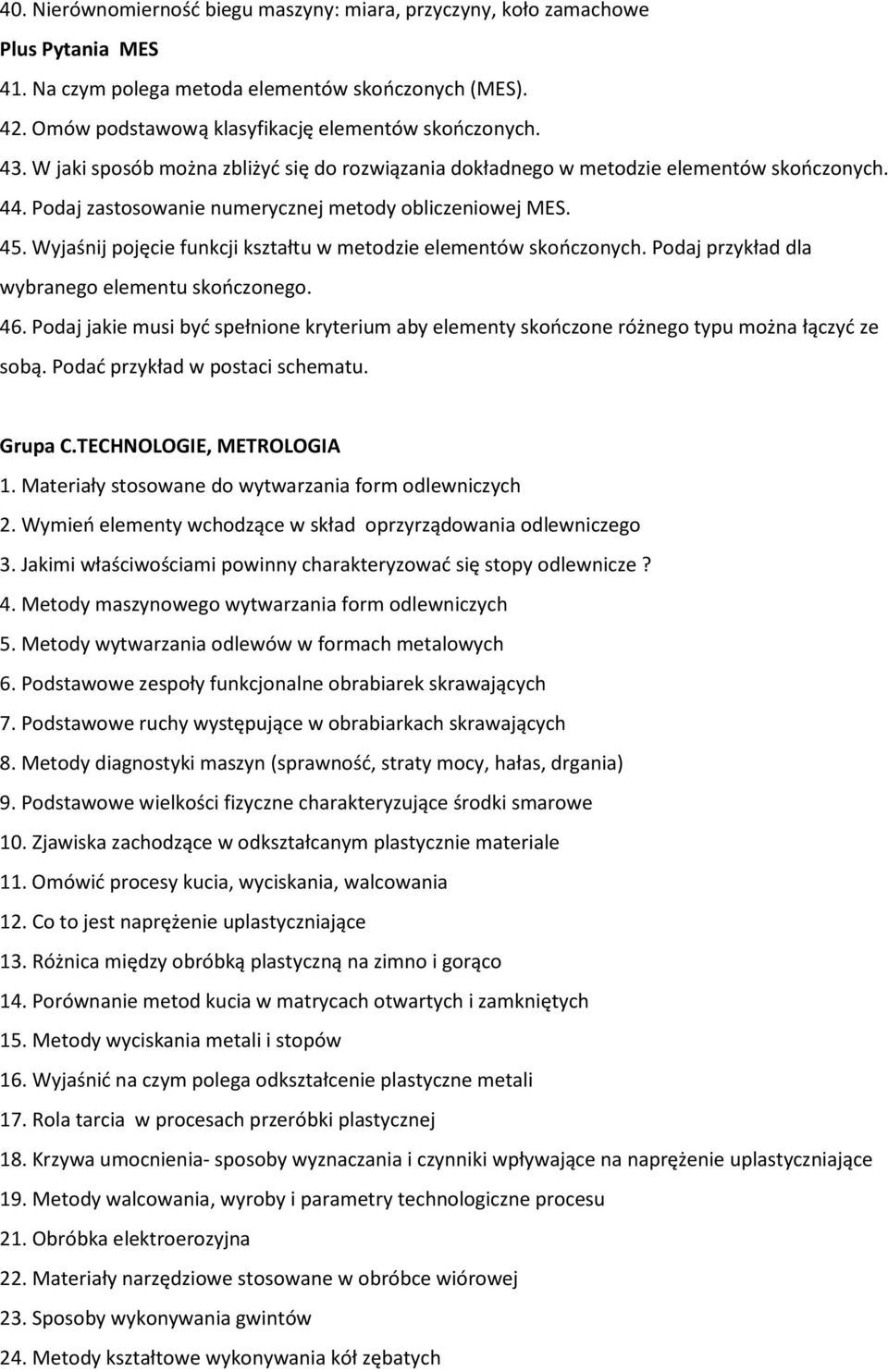

4 40. Nierównomiernośd biegu maszyny: miara, przyczyny, koło zamachowe Plus Pytania MES 41. Na czym polega metoda elementów skooczonych (MES). 42. Omów podstawową klasyfikację elementów skooczonych. 43. W jaki sposób można zbliżyd się do rozwiązania dokładnego w metodzie elementów skooczonych. 44. Podaj zastosowanie numerycznej metody obliczeniowej MES. 45. Wyjaśnij pojęcie funkcji kształtu w metodzie elementów skooczonych. Podaj przykład dla wybranego elementu skooczonego. 46. Podaj jakie musi byd spełnione kryterium aby elementy skooczone różnego typu można łączyd ze sobą. Podad przykład w postaci schematu. Grupa C.TECHNOLOGIE, METROLOGIA 1. Materiały stosowane do wytwarzania form odlewniczych 2. Wymieo elementy wchodzące w skład oprzyrządowania odlewniczego 3. Jakimi właściwościami powinny charakteryzowad się stopy odlewnicze? 4. Metody maszynowego wytwarzania form odlewniczych 5. Metody wytwarzania odlewów w formach metalowych 6. Podstawowe zespoły funkcjonalne obrabiarek skrawających 7. Podstawowe ruchy występujące w obrabiarkach skrawających 8. Metody diagnostyki maszyn (sprawnośd, straty mocy, hałas, drgania) 9. Podstawowe wielkości fizyczne charakteryzujące środki smarowe 10. Zjawiska zachodzące w odkształcanym plastycznie materiale 11. Omówid procesy kucia, wyciskania, walcowania 12. Co to jest naprężenie uplastyczniające 13. Różnica między obróbką plastyczną na zimno i gorąco 14. Porównanie metod kucia w matrycach otwartych i zamkniętych 15. Metody wyciskania metali i stopów 16. Wyjaśnid na czym polega odkształcenie plastyczne metali 17. Rola tarcia w procesach przeróbki plastycznej 18. Krzywa umocnienia- sposoby wyznaczania i czynniki wpływające na naprężenie uplastyczniające 19. Metody walcowania, wyroby i parametry technologiczne procesu 21. Obróbka elektroerozyjna 22. Materiały narzędziowe stosowane w obróbce wiórowej 23. Sposoby wykonywania gwintów 24. Metody kształtowe wykonywania kół zębatych

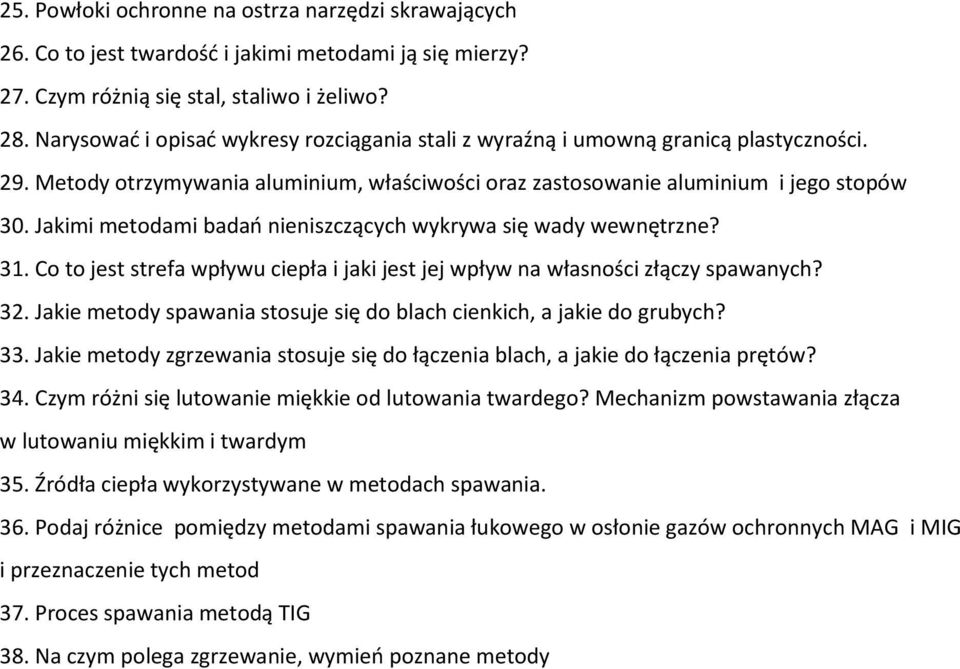

5 25. Powłoki ochronne na ostrza narzędzi skrawających 26. Co to jest twardośd i jakimi metodami ją się mierzy? 27. Czym różnią się stal, staliwo i żeliwo? 28. Narysowad i opisad wykresy rozciągania stali z wyraźną i umowną granicą plastyczności. 29. Metody otrzymywania aluminium, właściwości oraz zastosowanie aluminium i jego stopów 30. Jakimi metodami badao nieniszczących wykrywa się wady wewnętrzne? 31. Co to jest strefa wpływu ciepła i jaki jest jej wpływ na własności złączy spawanych? 32. Jakie metody spawania stosuje się do blach cienkich, a jakie do grubych? 33. Jakie metody zgrzewania stosuje się do łączenia blach, a jakie do łączenia prętów? 34. Czym różni się lutowanie miękkie od lutowania twardego? Mechanizm powstawania złącza w lutowaniu miękkim i twardym 35. Źródła ciepła wykorzystywane w metodach spawania. 36. Podaj różnice pomiędzy metodami spawania łukowego w osłonie gazów ochronnych MAG i MIG i przeznaczenie tych metod 37. Proces spawania metodą TIG 38. Na czym polega zgrzewanie, wymieo poznane metody
