Wisła, dnia 04 marca 2009 roku RGŚ /09. wg rozdzielnika

Transkrypt

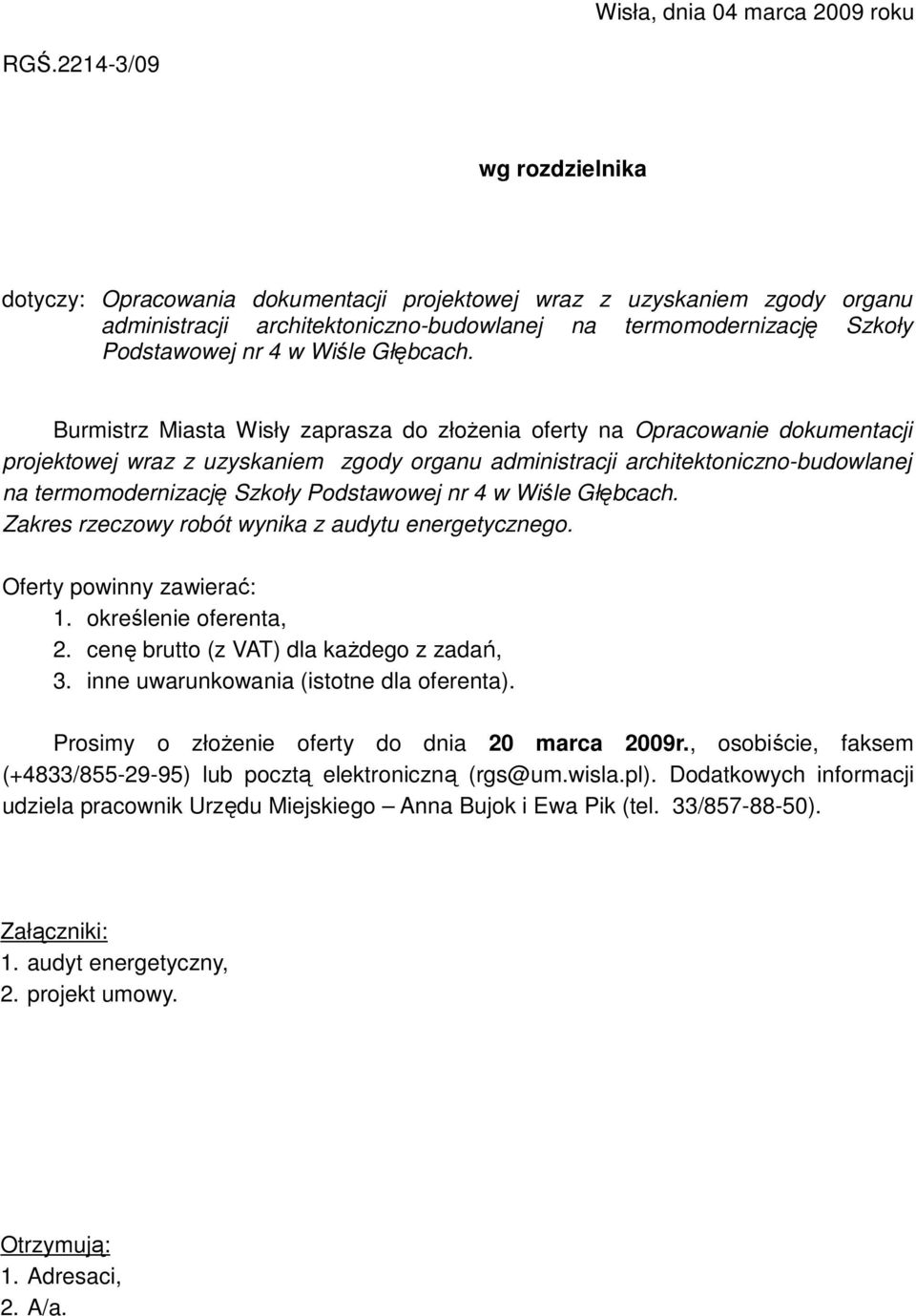

1 Wisła, dnia 04 marca 2009 roku RGŚ /09 wg rozdzielnika dotyczy: Opracowania dokumentacji projektowej wraz z uzyskaniem zgody organu administracji architektoniczno-budowlanej na termomodernizację Szkoły Podstawowej nr 4 w Wiśle Głębcach. Burmistrz Miasta Wisły zaprasza do złoŝenia oferty na Opracowanie dokumentacji projektowej wraz z uzyskaniem zgody organu administracji architektoniczno-budowlanej na termomodernizację Szkoły Podstawowej nr 4 w Wiśle Głębcach. Zakres rzeczowy robót wynika z audytu energetycznego. Oferty powinny zawierać: 1. określenie oferenta, 2. cenę brutto (z VAT) dla kaŝdego z zadań, 3. inne uwarunkowania (istotne dla oferenta). Prosimy o złoŝenie oferty do dnia 20 marca 2009r., osobiście, faksem (+4833/ ) lub pocztą elektroniczną (rgs@um.wisla.pl). Dodatkowych informacji udziela pracownik Urzędu Miejskiego Anna Bujok i Ewa Pik (tel. 33/ ). Załączniki: 1. audyt energetyczny, 2. projekt umowy. Otrzymują: 1. Adresaci, 2. A/a.

2

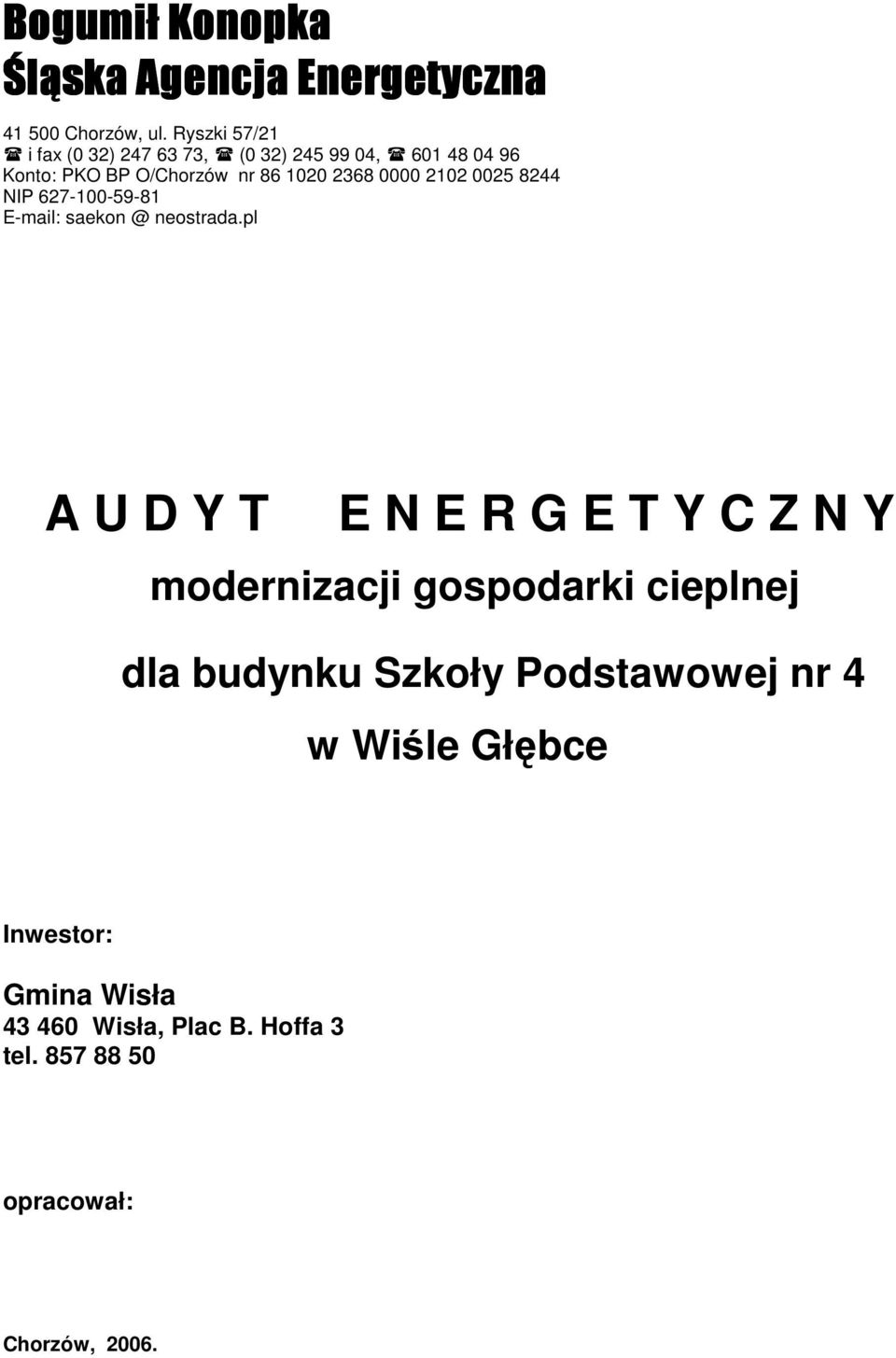

3 Bogumił Konopka Chorzów, ul. Ryszki 57/21 i fax (0 32) , (0 32) , Konto: PKO BP O/Chorzów nr NIP neostrada.pl A U D Y T E N E R G E T Y C Z N Y modernizacji gospodarki cieplnej dla budynku Szkoły Podstawowej nr 4 w Wiśle Głębce Inwestor: Gmina Wisła Wisła, Plac B. Hoffa 3 tel opracował: Chorzów, 2006.

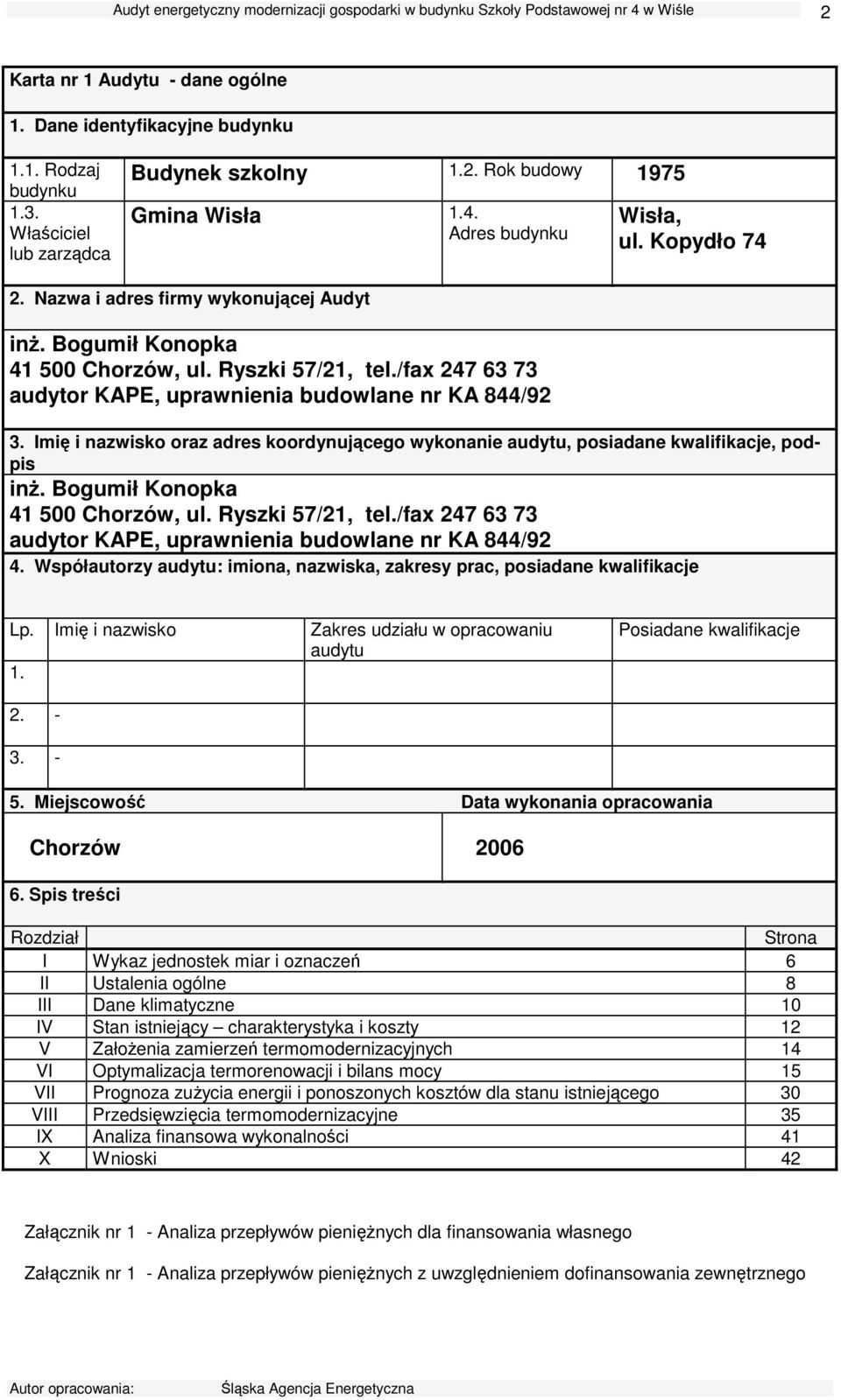

4 2 Karta nr 1 Audytu - dane ogólne 1. Dane identyfikacyjne budynku 1.1. Rodzaj budynku 1.3. Właściciel lub zarządca Budynek szkolny 1.2. Rok budowy 1975 Gmina Wisła 1.4. Adres budynku Wisła, ul. Kopydło Nazwa i adres firmy wykonującej Audyt inŝ. Bogumił Konopka Chorzów, ul. Ryszki 57/21, tel./fax audytor KAPE, uprawnienia budowlane nr KA 844/92 3. Imię i nazwisko oraz adres koordynującego wykonanie audytu, posiadane kwalifikacje, podpis inŝ. Bogumił Konopka Chorzów, ul. Ryszki 57/21, tel./fax audytor KAPE, uprawnienia budowlane nr KA 844/92 4. Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu 1. Posiadane kwalifikacje Miejscowość Data wykonania opracowania Chorzów Spis treści Rozdział Strona I Wykaz jednostek miar i oznaczeń 6 II Ustalenia ogólne 8 III Dane klimatyczne 10 IV Stan istniejący charakterystyka i koszty 12 V ZałoŜenia zamierzeń termomodernizacyjnych 14 VI Optymalizacja termorenowacji i bilans mocy 15 VII Prognoza zuŝycia energii i ponoszonych kosztów dla stanu istniejącego 30 VIII Przedsięwzięcia termomodernizacyjne 35 IX Analiza finansowa wykonalności 41 X Wnioski 42 Załącznik nr 1 - Analiza przepływów pienięŝnych dla finansowania własnego Załącznik nr 1 - Analiza przepływów pienięŝnych z uwzględnieniem dofinansowania zewnętrznego

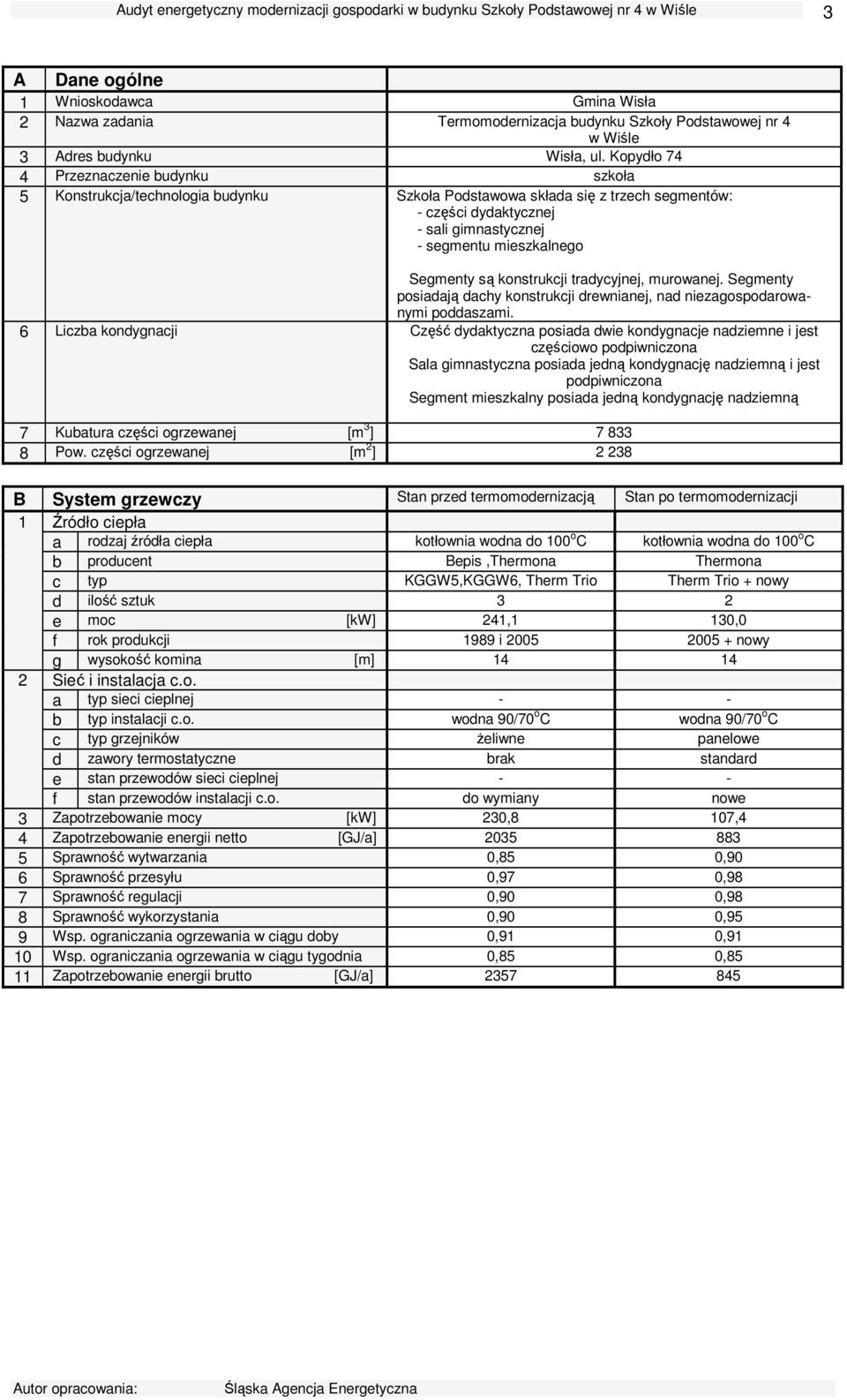

5 3 A Dane ogólne 1 Wnioskodawca Gmina Wisła 2 Nazwa zadania Termomodernizacja budynku Szkoły Podstawowej nr 4 w Wiśle 3 Adres budynku Wisła, ul. Kopydło 74 4 Przeznaczenie budynku szkoła 5 Konstrukcja/technologia budynku Szkoła Podstawowa składa się z trzech segmentów: - części dydaktycznej - sali gimnastycznej - segmentu mieszkalnego Segmenty są konstrukcji tradycyjnej, murowanej. Segmenty posiadają dachy konstrukcji drewnianej, nad niezagospodarowanymi poddaszami. 6 Liczba kondygnacji Część dydaktyczna posiada dwie kondygnacje nadziemne i jest częściowo podpiwniczona Sala gimnastyczna posiada jedną kondygnację nadziemną i jest podpiwniczona Segment mieszkalny posiada jedną kondygnację nadziemną 7 Kubatura części ogrzewanej [m 3 ] Pow. części ogrzewanej [m 2 ] B System grzewczy Stan przed termomodernizacją Stan po termomodernizacji 1 Źródło ciepła a rodzaj źródła ciepła kotłownia wodna do 100 o C kotłownia wodna do 100 o C b producent Bepis,Thermona Thermona c typ KGGW5,KGGW6, Therm Trio Therm Trio + nowy d ilość sztuk 3 2 e moc [kw] 241,1 130,0 f rok produkcji 1989 i nowy g wysokość komina [m] Sieć i instalacja c.o. a typ sieci cieplnej - - b typ instalacji c.o. wodna 90/70 o C wodna 90/70 o C c typ grzejników Ŝeliwne panelowe d zawory termostatyczne brak standard e stan przewodów sieci cieplnej - - f stan przewodów instalacji c.o. do wymiany nowe 3 Zapotrzebowanie mocy [kw] 230,8 107,4 4 Zapotrzebowanie energii netto [GJ/a] Sprawność wytwarzania 0,85 0,90 6 Sprawność przesyłu 0,97 0,98 7 Sprawność regulacji 0,90 0,98 8 Sprawność wykorzystania 0,90 0,95 9 Wsp. ograniczania ogrzewania w ciągu doby 0,91 0,91 10 Wsp. ograniczania ogrzewania w ciągu tygodnia 0,85 0,85 11 Zapotrzebowanie energii brutto [GJ/a]

6 4 C Przegrody budowlane oddzielające część ogrzewaną od powietrza zewnętrznego i części nieogrzewanej Stan przed termomodernizacją Powierzchnia Wsp. przegrody U [m 2 ] [W/m 2 K] Stan po termomodernizacji Wsp. λ izolacji [W/mK] Grubość izolacji [cm] Wsp. U [W/m 2 K] 1 Ściany nadziemia do ocieplenia styropianem , ,045 0,291 2 Ściany piwnic do ocieplenia styropianem 207 1, ,045 0,380 3 Stropodach 215 1, ,045 0,24 4 Strop ostatniego piętra przechodni do 445 0, ,045 0,260 ocieplenia styropianem 5 Strop ostatniego piętra przechodni do 653 1, ,035 0,197 ocieplenia wełną mineralną 6 Strop piwnicy Podłoga w gruncie I strefa 102 0, ,87 8 Podłoga w gruncie II strefa 996 0, ,69 9a Okna PCV 17 1, ,30 9b Okna drewniane nowe 69 1, ,60 9c Okna do wymiany na okna PCV 215 3, ,30 10a Drzwi nowe 8 1, ,50 10b Drzwi do wymiany na drzwi Alu 16 3, ,50 11 Ściany piwnic poniŝej 1 m 40 1, , Kryterium wyboru grubości izolacji SPBT D Wentylacja grawitacyjna Stan przed termomodernizacją Stan po termomodernizacji 1 Liczba wymian powietrza [1/h] Strumień powietrza [m 3 /h] E Ciepła woda uŝytkowa Stan przed termomodernizacją Stan po termomodernizacji 1 Sposób przygotowania c.w.u. kotłownia własna kotłownia własna 2 Liczba osób korzystających z c.w.u Dobowe zapotrzebowanie c.w.u. [m 3 /d] 1,6 1,6 4 Roczne zapotrzebowanie c.w.u. [m 3 /a] Zapotrzebowanie mocy [kw] 17,4 17,4 6 Zapotrzebowanie energii netto [GJ/a] Sprawność wytwarzania 0,85 0,90 8 Sprawność instalacji (przesył, regulacja, cyrk.) 0,70 0,70 9 Zapotrzebowanie energii brutto [GJ/a] F Wentylacja mechaniczna Stan przed termomodernizacją Stan po termomodernizacji 1 Sposób doprowadzenia i odprowadzenia - - powietrza 2 Sposób wytwarzania i dostarczania ciepła Liczba wymian powietrza [1/h] Strumień powietrza [m 3 /h] Stopień odzysku ciepła Zapotrzebowanie mocy [kw] Zapotrzebowanie energii netto [GJ/a] Sprawność wytwarzania Sprawność instalacji (przesył, regulacja, wykorz.) Zapotrzebowanie energii brutto [GJ/a] - - G Instalacja ciepła technologicznego Stan przed termomodernizacją Stan po termomodernizacji 1 Charakterystyka odbiorników ciepła Sposób wytwarzania i dostarczania ciepła Zapotrzebowanie mocy [kw] Zapotrzebowanie energii netto [GJ/a] Sprawność wytwarzania Sprawność instalacji (przesył, regulacja, wykorz.) Zapotrzebowanie energii brutto [GJ/a] - -

7 5 I Zestawienie zbiorcze Stan przed termomodernizacją Stan po termomodernizacji 1 Zapotrzebowanie mocy [kw] 248,2 124,8 2 Zapotrzebowanie energii netto [GJ/a] Zapotrzebowanie energii brutto [GJ/a] Rodzaj paliwa gaz ziemny gaz ziemny 5 Wartość opałowa paliwa [MJ/m 3 ] 35,0 35,0 6 Ilość paliwa [tys. m 3 ] 69,0 25,7 7 Zawartość siarki w paliwie [%] 0,0 0,0 8 Zawartość popiołu w paliwie [%] 0,0 0,0 9 Moc zamówiona [kw] - 10 Średnie zuŝycie paliwa [tys. m 3 ] 36,6 11 Cena jednostkowa paliwa Roczny koszt całkowity paliwa zł Stawka opłaty stałej za ogrzewanie [zł/mw m-c] Roczny koszt opłaty stałej [zł/a] Roczny koszt obsługi [zł/a] Roczny koszt całkowity eksploatacji [zł/a] Roczna oszczędność kosztów eksploatacji [zł] Całkowite nakłady inwestycyjne [zł] Prosty czas zwrotu (SPBT) lata 12,1 20 Wartość bieŝąca NPV przy załoŝeniach: a/ stopa dyskonta r = 6 % b/ okres analizy t = 15 lat c/ finansowanie: - środki własne ,- zł 21 Wartość bieŝąca NPV przy załoŝeniach: a/ stopa dyskonta r = 6 % b/ okres analizy t = 15 lat c/ finansowanie: - środki własne ,- zł - dotacja WFOŚiGW zł - poŝyczka WFOŚiGW ,- zł razem zł d/ parametry poŝyczki: - oprocentowanie 3,5 % - czas spłaty 4,0 lat - umorzenie 50,0 % 22 Wartość bieŝąca NPV przy załoŝeniach: a/ stopa dyskonta r = 6 % b/ okres analizy t = 15 lat c/ finansowanie: - środki własne ,- zł - dotacja Fun. Norweskiego zł razem ,- zł Ceny i koszty podane są w cenach brutto z podatkiem VAT 22 % Oświadczam, Ŝe dane przedstawione w karcie audytu są zgodne z danymi zawartymi w audycie energetycznym. podpis osoby sporządzającej kartę audytu pieczęć i podpis kierownika jednostki

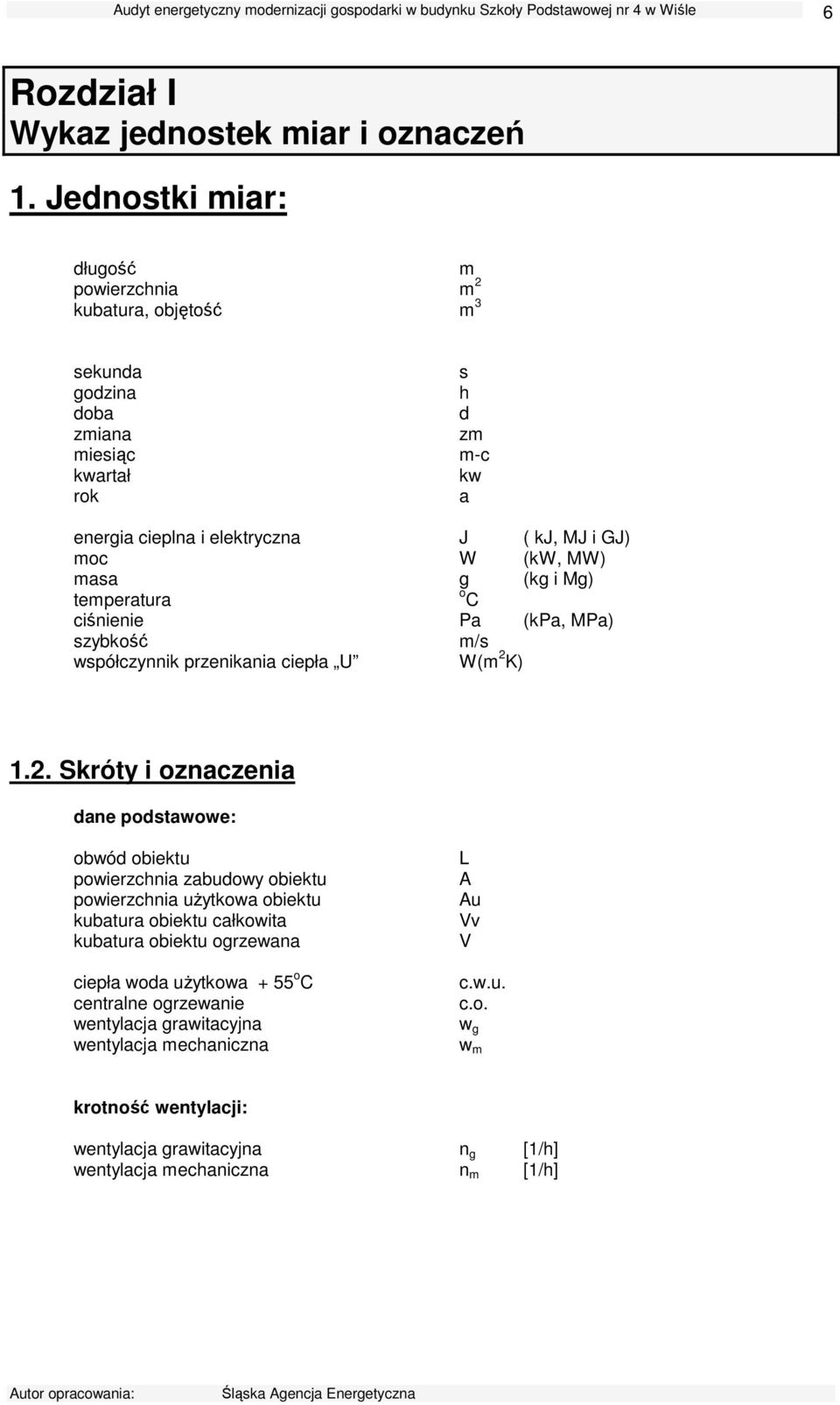

8 6 Rozdział I Wykaz jednostek miar i oznaczeń 1. Jednostki miar: długość m powierzchnia m 2 kubatura, objętość m 3 sekunda godzina doba zmiana miesiąc kwartał rok s h d zm m-c kw a energia cieplna i elektryczna J ( kj, MJ i GJ) moc W (kw, MW) masa g (kg i Mg) temperatura C ciśnienie Pa (kpa, MPa) szybkość m/s współczynnik przenikania ciepła U W(m 2 K) 1.2. Skróty i oznaczenia dane podstawowe: obwód obiektu powierzchnia zabudowy obiektu powierzchnia uŝytkowa obiektu kubatura obiektu całkowita kubatura obiektu ogrzewana ciepła woda uŝytkowa + 55 o C centralne ogrzewanie wentylacja grawitacyjna wentylacja mechaniczna L A Au Vv V c.w.u. c.o. w g w m krotność wentylacji: wentylacja grawitacyjna n g [1/h] wentylacja mechaniczna n m [1/h]

9 7 temperatury: obliczeniowa zewnętrzna t zo [ o C] obliczeniowa gruntu t go [ o C] obliczeniowa wewnętrzna t wi [ o C] (dla kubatury i ) róŝnica temperatur t [ o C] parametry paliwa: wartość opałowa Wd [MJ/kg lub MJ/m 3 ] zawartość popiołu A r [%] zawartość siarki s [%] zawartość węgla C c [%] sprawność chwilowa η c [%] roczna sprawność eksploatacyjna η a [%] zuŝycie paliwa: roczne Ga [Mg/a lub m 3 /a] godzinowe Gh [Mg/h lub m 3 /h] koszty: inwestycyjne Ki [zł lub tys. zł] eksploatacyjne Ke [zł lub tys. zł] energia: całkowita Q [GJ] straty energii cieplnej na przegrodach Qp [GJ] energia wentylacji grawitacyjnej Qwg [GJ] energia centralnego ogrzewania (Qp + Qwg) Qco [GJ] energia wentylacji mechanicznej Qwm [GJ] energia c.w.u. Qcwu [GJ] energia na potrzeby technologiczne Qtech [GJ] straty energii Qst [GJ] moc: całkowita Φ [kw] straty mocy cieplnej na przegrodach Φp [kw] wentylacja grawitacyjna Φwg [kw] centralne ogrzewanie (Φp + Φwg) Φco [kw]

10 8 Rozdział II Ustalenia ogólne 1. Cel pracy Celem pracy jest zaproponowanie rozwiązań technicznych w zakresie termomodernizacji budynku Szkoły Podstawowej nr 4 w Wiśle. 2. Materiały źródłowe Podstawą opracowania audytu jest: Dane techniczne i eksploatacyjne udostępnione przez Inwestora Inwentaryzacja własna 3. Podstawa prawna 3.1. Akty prawne 1. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. z nowelizacją z dnia (Dz.U. 79/99) oraz z dnia (Dz.U. 12/02) w sprawie szczegółowego zakresu i formy audytu energetycznego oraz algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego, a takŝe wzorów kart audytu energetycznego. 2. Ustawa z dnia (Dz. U. nr 162/98) o wspieraniu przedsięwzięć termomodernizacyjnych. 3. Rozporządzenie Ministra Infrastruktury z dnia r. (Dz.U. nr 75/2002) w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Normy Obowiązkowe (zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. (Dz. U. nr 22/99) w sprawie obowiązku stosowania niektórych Polskich Norm.) 1. Polska Norma PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach. 2. Polska Norma PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. 3. Polska Norma PN-87/B Ogrzewnictwo. Kotłownie wbudowane na paliwo stałe. Wymagania.

11 Nieobowiązkowe 1. Polska Norma PN-EN-ISO 6946/98 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. 2. Polska Norma PN-B-02025/2001 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i uŝyteczności publicznej. 3. Polska Norma PN-91/B Ochrona cieplna budynków. 4. Polska Norma PN-B-03406/84 Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m Polska Norma PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i uŝyteczności publicznej. Wymagania. 4. Ceny i koszty 4.1. Podatek VAT Analizy kosztów zostały wykonane w cenach brutto z podatkiem VAT Podstawa wycen Kalkulacje własne oraz ceny lokalne 4.3. Poziom cen I kw r.

12 10 Rozdział III Dane klimatyczne 1. Podstawowe dane Wisła znajduje się w IV strefie klimatycznej wg PN-82/B Szczegółowe dane klimatyczne wg stacji meteorologicznej w Lesku znajdującej się równieŝ w IV strefie klimatycznej zamieszczone w PN-B-02025/2001: Miesiąc I II III IV V VI VII VIII IX X XI XII T e (m.) -3,2-1,9 2,4 7,2 12,0 15,3 16,6 16,0 12,5 8,3 3,6-0,8 Ld(m.) Czas sezonu grzewczego Ld a = 232 dni Średnia temperatura roczna t śra = 7,3 o C Średnia temperatura sezonu grzewczego t śrs = 3,1 o C Temperatura obliczeniowa zewnętrzna t zo = - 22,0 o C Ilość stopniodni Sd = Wskaźniki zapotrzebowania energii cieplnej 2.1 Wskaźnik sezonowego zapotrzebowania energii cieplnej W celu usprawnienia obliczeń sezonowego zuŝycia energii cieplnej na potrzeby c.o. wprowadzono wskaźnik sezonowego zapotrzebowania energii cieplnej dla stacji meteorologicznej Lesko: Ld a *( two túrs )* *(20,0 3,1) * Wsco = = = 8,07 *10 [ kj / kw ] = t t 20 ( 22) wo zo Jest to wskaźnik wieloletni. Nie uwzględnia on ocieplenia klimatu w ostatnich latach. 8,07[ GJ /( kw * a)] 2.2. Wskaźnik zuŝycia energii cieplnej na infiltrację Wartość rocznego zapotrzebowania energii cieplnej na podgrzanie niepoŝądanego strumienia powietrza przepływającego przez nieszczelności w stolarce, wynosi: Q inf = 1,43 * 10-6 * a * l * gdzie: L g m= 1 [t wo - t e (m)] 5/3 * Ld m [GJ] L g ilość miesięcy ogrzewania w sezonie grzewczym Ld m ilość dni grzewczych w miesiącu a [m 3 /(m* h*dapa 2/3 )] współczynnik przepływu powietrza przez szczeliny l [mb] długość przylgni w stolarce

13 11 W celu usprawnienia obliczeń strat energii cieplnej spowodowanej infiltracją poprzez szczeliny w stolarce wprowadzono indywidualny jednostkowy wskaźnik infiltracji W s inf : - długość przylgni l = 1 mb - współczynnik przepływu powietrza przez szczeliny a = 1 m 3 /(m* h*dapa 2/3 ) - temperatura obliczeniowa wewnętrzna t wo = 20,0 o C Wskaźnik dla stacji meteorologicznej Lesko odpowiadającej klimatycznie miejscowości Jaworzynka. Ws inf = 1,43 * 10-6 * a * l * L g m= 1 [t wo - t e (m)] 5/3 Ld m Ws inf = 1,43 * 10-6 *1* 1 * {[20,0 - (-3,2)] 5/3 * 31 + [20,0 - (-1,9)] 5/3 * 28 + [20,0-2,4)] 5/3 * 31 + [20,0-7,2)] 5/3 * 30 + [20,0-12,0)] 5/3 *10 + [20,0-12,5)] 5/3 * 10 + [20,0-8,3)] 5/3 * 31 + [20,0-3,6)] 5/3 * 30 + [20,0 - (-0,8)] 5/3 * 31} = 1,43 * 10-6 * ( ) = 1,43 * 10-6 * = 0,0390 GJ/(a * m * rok) 2.3. Wskaźnik zapotrzebowania mocy cieplnej na infiltrację Mając dane: - wskaźnik sezonowego zapotrzebowania energii cieplnej dla stacji meteorologicznej Lesko Ws co = 8,07 GJ/(kW*rok) - wskaźnik infiltracji szczelin dla stacji meteorologicznej Lesko. Ws inf = 0,0390 GJ/(a * m * rok) ustalono wskaźnik zwiększonego zapotrzebowania mocy cieplnej na pokrycie strat ciepła z niepoŝądanej infiltracji: φ inf = Ws inf / Ws co = = 0,0390/8,07 = 4,8 W/(a * m * rok)

14 12 Rozdział IV Stan istniejący - charakterystyka i koszty 1. Charakterystyka ogólna Zakresem niniejszego opracowania jest budynek Szkoły Podstawowej nr 4 w Wiśle. W skład budynku wchodzi część dydaktyczna, sala gimnastyczna i segment mieszkalny. Nr Obiekt Pow. Pow. Kubatura Rok zabudowy uŝytkowa całkowita ogrzewana budowy m 2 m 2 m 3 m 3 1 Szkoła Razem Jest to budynek dwukondygnacyjny, częściowo podpiwniczony. Konstrukcja murowana z Ŝelbetowymi stropami. Stan techniczny budynku jest dobry, umoŝliwiający dalszą jego eksploatację. 2. Zasilanie w energię cieplną 2.1. Źródło ciepła Źródłem ciepła na potrzeby c.o. i c.w.u. jest kotłownia gazowa wbudowana wyposaŝona w kotły: Lp. Producent kotła Typ kotła Ilość Łączna moc Sprawność Emitor Rok roczna budowy chwilowa ηc ηc średnica Dn wysokość H szt. kw - - m m 1 Bepis KGGW ,1 0,88 0,80 0, Bepis KGGW ,0 0,88 0,80 0, Thermona Therm Trio 1 90,0 0,92 0,90 0, Razem 3 241,1 Kocioł Bepis 58,1 kw pracuje w okresie letnim na potrzeby c.w.u. łącznie z podgrzewaczem pojemnościowym o poj. 750 l. Kotłownia została częściowo zmodernizowana w 2005 r. - zabudowano nowoczesny kocioł gazowy firmy Thermona. Kotły firmy Bepis oraz orurowanie i osprzęt kotłowni kwalifikują się do wymiany. Jako paliwo stosowany gaz ziemny GZ Zakup i koszty zakupu gazu w latach : Rok Średnio Zakup gazu ziemnego tys. m 3 34,335 30,010 42,503 35,616 Koszt zakupu gazu zł Średnia cena zakupu gazu zł/m 3 1,03 1,34 1,10 1,14

15 Instalacja wewnętrzna c.o. Instalacja wewnętrzna c.o. jest wyeksploatowana i kwalifikuje się do wymiany. Grzejniki nie są wyposaŝone w zawory termostatyczne. Część pomieszczeń jest niedogrzewanych Instalacja c.w.u. Obiekt posiada instalację c.w.u. Instalacja znajduje się w dobrym stanie technicznym. Nie przewiduje się wymiany instalacji c.w.u. 3. Koszty gospodarki cieplnej 3.1. Koszty eksploatacji źródła ciepła za 2005 r.: Lp. Wyszczególnienie Koszt w tys. zł 1 Paliwo gazowe 46,559 2 Koszty obsługi 2,0 3 Amortyzacja 0 4 Remonty bieŝące 0 5 Inne 2,0 6 Ochrona środowiska 0 Ogółem 50,559 Produkcja energii cieplnej w 2005 r. Q = 42,5 tys. m 3 * 35,0 GJ/ tys. m 3 * 0,85 = GJ gdzie: 0,85 średnia sprawność kotłowni. Koszt 1 GJ energii cieplnej w cenach 2005 r. K Q k GJ = = = 40, 0 zł/gj 3.2. Koszty prognozowane Przyjęto, Ŝe obiekt zasilany będzie z własnej kotłowni, a paliwo gazowe podroŝeje w 2006 r. Prognozowany koszt zakupu energii cieplnej kj = 45,0 zł/gj.

16 14 Rozdział V ZałoŜenia zamierzeń termomodernizacyjnych 1. Zasilanie i koszty zasilania Przyjęto: Źródło ciepła własne Cena energii cieplnej 45,0 zł/gj pkt Rozdział IV Wskaźnik zuŝycia energii 8,07 GJ/kW pkt Rozdział III 2. Skala ocen efektywności Przyjęto: SBBT < 5 lat SBBT 5-10 lat SBBT lat SBBT > 15 lat zamierzenie bardzo opłacalne zamierzenie opłacalne zamierzenie mało opłacalne zamierzenie nieopłacalne

17 15 Rozdział VI Optymalizacja termorenowacji i bilans mocy 1. Budynek szkoły t w = +20 o C 1.1. Opis Ogólna charakterystyka obiektu Jest to obiekt konstrukcji murowanej, dwukondygnacyjny, częściowo podpiwniczony. W piwnicach znajduje się kotłownia, kuchnia i stołówka. Podstawowe wymiary obiektu - powierzchnia zabudowy A = m 2 - powierzchnia uŝytkowa Au = m 2 - kubatura całkowita V = m 3 - kubatura ogrzewana V ogrz = m Optymalizacja ocieplenia przegród budowlanych Stolarka i przegrody przeźroczyste Stan aktualny Okna Budynek posiada okna stare drewniane, nowe drewniane i nowe okna PCV. Zestawienie okien PCV nadziemia Lp. Wyszczególnienie Wymiary Ilość Przy- Pow. Pow. Suma okien szer. wys. węg. lgnia węgarków przylgnia pow. m m m szt. mb m 2 m 2 mb m 2 1 Okno 1,40 1,00 0,24 5 4,8 1,40 5,8 24 7,0 Razem 5 5, Zestawienie okien PCV piwnic Lp. Wyszczególnienie Wymiary Ilość Przy- Pow. Pow. Suma okien szer. wys. węg. lgnia węgarków przylgnia pow. m m m szt. mb m 2 m 2 mb m 2 1 Okno 2,00 1,00 0, ,00 7, ,0 Razem 5 7,

18 16 Zestawienie okien drewnianych nowych nadziemia Lp. Wyszczególnienie Wymiary Ilość Przy- Pow. Pow. Suma okien szer. wys. węg. lgnia ościeŝy przylgnia pow. m m m szt. mb m 2 m 2 mb m 2 1 Okno 1,50 1,30 0, ,2 1,95 18,8 114,8 27,3 2 Okno 2,00 3,00 0, ,00 12, ,0 3 Okno 2,00 2,70 0, ,8 5,40 2,3 18,8 5,4 Razem 20 33, Zestawienie okien drewnianych nowych piwnic Lp. Wyszczególnienie Wymiary Ilość Przy- Pow. Pow. Suma okien szer. wys. węg. lgnia ościeŝy przylgnia pow. m m m szt. mb m 2 m 2 mb m 2 1 Okno 1,40 0,80 0, ,12 5,3 30 5,6 2 Okno 0,90 0,50 0,24 1 2,8 0,45 0,7 2,8 0,5 Razem 6 6, Współczynnik przenikania ciepła dla okien drewnianych nowych i PCV określono na: Uo = 1,60 W/m 2 K Zestawienie okien okien drewnianych starych nadziemia Lp. Wyszczególnienie Wymiary Ilość Przy- Pow. Pow. Suma okien szer. wys. węg. lgnia węgarków przylgnia pow. m m m szt. mb m 2 m 2 mb m 2 1 Okno 1,90 1,80 0, ,4 3,42 3,6 36,8 6,8 2 Okno 0,65 1,80 0,24 2 4,9 1,17 2,4 9,8 2,3 3 Okno 2,50 2,00 0, ,00 2,2 22 5,0 4 Okno 1,90 2,00 0, ,6 3,80 73,0 764,4 148,2 5 Okno 1,20 2,00 0,24 3 8,8 2,40 4,6 26,4 7,2 6 Okno 1,20 1,10 0,24 2 4,6 1,32 2,2 9,2 2,6 7 Okno 2,35 2,00 0, ,4 4,70 8,4 69,6 18,8 8 Okno 1,40 2,00 0, ,6 2,80 9,8 81,6 16,8 Razem

19 17 Zestawienie okien drewnianych starych piwnic Lp. Wyszczególnienie Wymiary Ilość Przy- Pow. Pow. Suma okien szer. wys. węg. lgnia węgarków przylgnia pow. m m m szt. mb m 2 m 2 mb m 2 1 Okno 2,00 1,00 0, ,00 1,4 8 2,0 2 Okno 0,55 0,55 0,24 1 2,2 0,30 0,5 2,2 0,3 3 Okno 0,65 0,75 0,24 1 2,8 0,49 0,7 2,8 0,5 4 Okno 1,00 0,65 0,24 1 3,3 0,65 0,8 3,3 0,7 5 Okno 1,40 0,70 0,24 4 5,6 0,98 4,0 22,4 3,9 Razem 8 7, Okna stare drewniane są całkowicie zuŝyte i powypaczane. Szczeliny w oknach dochodzą do 5 mm, co w istotny sposób zwiększa zuŝycie energii cieplnej na niekontrolowaną infiltrację. Współczynnik przenikania ciepła określono na: Uo =1,20 * 2,60 = 3,12 W/m 2 K (gdzie 1,2 mnoŝnik uwzględniający stan techniczny) Współczynnik przepływu przez szczeliny określono na: a o = 4,0 m 3 /(m* h * dapa 2/3 ) Okna kwalifikują się do wymiany. Drzwi Budynek posiada drzwi drewniane nowe i stalowe ocieplone o łącznej powierzchni 8 m 2 oraz drzwi drewniane stare o łącznej powierzchni 16 m 2. Drzwi drewniane nowe i stalowe ocieplone są w dobrym stanie technicznym Współczynnik przenikania ciepła drzwi określono na: Uo = 1,50 W/m 2 K Drzwi drewniane stare są zuŝyte i powypaczane. Współczynnik przenikania ciepła drzwi określono na: Uo = 1,2 * 2,50 = 3,00 W/m 2 K Współczynnik przepływu przez szczeliny określono na: a o = 4,0 m 3 /(m* h * dapa 2/3 )

20 Efektywność wymiany okien Proponuje się wymienić okna drewniane stare na okna PCV z szybami zespolonymi. Projektowany współczynnik przenikania ciepła: Uo = 1,30 W/m 2 K RóŜnica temperatur 42 o C Współczynnik przepływu powietrza przez szczeliny aktualny 4,0 m 3 /(m* h * dapa 2/3 ) Współczynnik przepływu powietrza przez szczeliny projekt. 0,5 m 3 /(m* h * dapa 2/3 ) Wskaźnik zuŝycia energii cieplnej na przegrodach 8,07 GJ/(kW * rok) Wskaźnik zuŝycia energii cieplnej na infiltrację 0,039 GJ/a * m * rok) Wskaźnik zapotrzebowania mocy cieplnej na infiltrację 4,8 W/(a * m * rok) Cena energii cieplnej 45,0 zł/gj Cena wymiany okien 0,550 tys. zł Powierzchnia Przylgnia "U" akt. proj. akt. proj. akt. proj. m 2 m 2 mb mb W/m 2 K W/m 2 K ,12 1,30 Potrzeby mocy Efekt ZuŜycie energii Efekt akt. proj. mocy akt. proj. energii kw kw kw GJ GJ GJ 48,5 14,3 34,2 392,6 115,38 277,2 Koszty energii Efekt Koszty inwestycyjne SPBT akt. proj. kosztów modernizacji. tys. zł tys. zł tys. zł tys. zł lat 17,7 5,2 12,47 118,25 9,48 Zamierzenie mało opłacalne SPBT< 10 lat

21 Efektywność wymiany drzwi Proponuje się wymienić drzwi na nowe z PCV lub alu. Projektowany współczynnik przenikania ciepła: Uo = 1,50 W/m 2 K RóŜnica temperatur 42 o C Współczynnik przepływu powietrza przez szczeliny aktualny 4,0 m 3 /(m* h * dapa 2/3 ) Współczynnik przepływu powietrza przez szczeliny projekt. 0,5 m 3 /(m* h * dapa 2/3 ) Wskaźnik zuŝycia energii cieplnej na przegrodach 8,07 GJ/(kW * rok) Wskaźnik zuŝycia energii cieplnej na infiltrację 0,039 GJ/a * m * rok) Wskaźnik zapotrzebowania mocy cieplnej na infiltrację 4,8 W/(a * m * rok) Cena energii cieplnej 45,0 zł/gj Cena wymiany drzwi 1,000 tys. zł Powierzchnia Przylgnia "U" akt. proj. akt. proj. akt. proj. m 2 m 2 mb mb W/m 2 K W/m 2 K ,00 1,50 Potrzeby mocy Efekt ZuŜycie energii Efekt akt. proj. mocy akt. proj. energii kw kw kw GJ GJ GJ 2,9 1,1 1,8 23,8 9,07 14,7 Koszty energii Efekt Koszty inwestycyjne SPBT akt. proj. kosztów modernizacji. tys. zł tys. zł tys. zł tys. zł lat 1,1 0,4 0,66 16,00 24,21 Zamierzenie nie jest opłacalne SPBT> 15 lat Drzwi naleŝy wymienić ze względu na ich zuŝycie Przegrody nieprzeźroczyste Ściany zewnętrzne Budynek posiada ściany: - nadziemia murowane z cegły (średnio 45 cm). powierzchnia ścian wynosi A = m 2. - ściany piwnic murowane z cegły 51 cm do 1m. powierzchnia ścian wynosi A = 207 m 2. - ściany piwnic murowane z cegły 51 cm pon. 1m głębokości. powierzchnia ścian wynosi A = 55 m 2. - ościeŝa A = 166 m 2 Proponuje się ocieplić ściany i ościeŝa metodą lekką-mokrą z zastosowaniem styropianu jako materiału izolacyjnego.

22 20 Efektywność docieplenia ścian zewnętrznych metodą lekką-mokrą: Stan aktualny Stan projektowany Powierzchnia przegrody m m 2 Obliczeniowe t 42 o C 42 o C Układ warstwowy przegrody d λ Rp d λ Rp m W/mK m 2 K/W m W/mK m 2 K/W Tynk 0,015 0,82 0,018 0,015 0,82 0,018 Mur z cegły pełnej 0,45 0,78 0,577 0,45 0,78 0,577 Tynk 0,015 0,82 0,018 0,015 0,82 0, Ri 0,12 m 2 K/W Ri 0,12 m 2 K/W Re 0,04 m 2 K/W Re 0,04 m 2 K/W ΣRp 0,61 m 2 K/W ΣRp 0,61 m 2 K/W R 0,77 m 2 K/W R 0,77 m 2 K/W Uo 1,293 W/m 2 K Uo 1,293 W/m 2 K Фo 74,7 kw Фo 74,7 kw Stan projektowany po dodatkowym ociepleniu Wskaźnik zuŝycia energii Koszt energii cieplnej 8,07 GJ/kW 45,0 zł/gj Docieplenie styropianem λ 0,045 W/mK Cena ocieplenia stała 110 zł/m 2 zmienna 250 zł/m 3 Grubość docieplenia m 0,08 0,10 0,12 0,14 0,15 Projektowany R m 2 K/W 2,551 2,996 3,440 3,885 4,107 Projektowany "Uo" W/m 2 K 0,392 0,334 0,291 0,257 0,243 Projektowana strata mocy kw 22,64 19,28 16,79 14,87 14,06 Efekt mocy kw 52,02 55,38 57,87 59,79 60,60 Roczny efekt energii GJ 419,8 446,9 467,0 482,5 489,0 Cena ocieplenia zł/m 2 130,0 135,0 140,0 145,0 147,5 Koszt ocieplenia tys. zł 178,75 185,63 192,50 199,38 202,81 Roczny efekt ocieplenia tys. zł 18,89 20,11 21,02 21,71 22,01 SPBT lat 9,46 9,23 9,16 9,18 9,22 Optymalnym ociepleniem jest warstwa 12 cm styropianu Zamierzenie jest opłacalne SPBT< 10 lat

23 21 Efektywność docieplenia ścian piwnic metodą lekką-mokrą: Stan aktualny Stan projektowany Powierzchnia przegrody 207 m m 2 Obliczeniowe t 42 o C 42 o C Układ warstwowy przegrody d λ Rp d λ Rp m W/mK m 2 K/W m W/mK m 2 K/W Tynk 0,015 0,82 0,018 0,015 0,82 0,018 Mur z cegły pełnej 0,51 0,78 0,654 0,51 0,78 0,654 Tynk 0,015 0,82 0,018 0,015 0,82 0, Ri 0,12 m 2 K/W Ri 0,12 m 2 K/W Re 0,04 m 2 K/W Re 0,04 m 2 K/W ΣRp 0,69 m 2 K/W ΣRp 0,69 m 2 K/W R 0,85 m 2 K/W R 0,85 m 2 K/W Uo 1,176 W/m 2 K Uo 1,176 W/m 2 K Фo 10,2 kw Фo 10,2 kw Stan projektowany po dodatkowym ociepleniu Wskaźnik zuŝycia energii Koszt energii cieplnej 8,07 GJ/kW 45,0 zł/gj Docieplenie styropianem wodoodpornym λ 0,045 W/mK Cena ocieplenia stała 100 zł/m 2 zmienna 500 zł/m 3 Grubość docieplenia m 0,06 0,08 0,10 0,12 0,14 Projektowany R m 2 K/W 2,184 2,628 3,073 3,517 3,962 Projektowany "Uo" W/m 2 K 0,458 0,380 0,325 0,284 0,252 Projektowana strata mocy kw 3,98 3,31 2,83 2,47 2,19 Efekt mocy kw 6,24 6,92 7,39 7,75 8,03 Roczny efekt energii GJ 50,4 55,8 59,7 62,6 64,8 Cena ocieplenia zł/m 2 130,0 140,0 150,0 160,0 170,0 Koszt ocieplenia tys. zł 26,91 28,98 31,05 33,12 35,19 Roczny efekt ocieplenia tys. zł 2,27 2,51 2,68 2,81 2,92 SPBT lat 11,87 11,54 11,56 11,77 12,07 Optymalnym ociepleniem jest warstwa 8 cm styropianu Zamierzenie jest opłacalne SPBT< 10 lat

24 22 Efektywność docieplenia ścian piwnic w gruncie poniŝej 1 m metodą lekką-mokrą: Stan aktualny Stan projektowany Powierzchnia przegrody 40 m 2 40 m 2 Obliczeniowe t 12 o C 12 o C Układ warstwowy przegrody d λ Rp d λ Rp m W/mK m 2 K/W m W/mK m 2 K/W Tynk 0,015 0,82 0,018 0,015 0,82 0,018 Mur z cegły pełnej 0,51 0,78 0,654 0,51 0,78 0,654 Tynk 0,015 0,82 0,018 0,015 0,82 0, Ri 0,12 m 2 K/W Ri 0,12 m 2 K/W Re 0,04 m 2 K/W Re 0,04 m 2 K/W ΣRp 0,69 m 2 K/W ΣRp 0,69 m 2 K/W R 0,85 m 2 K/W R 0,85 m 2 K/W Uo 1,176 W/m 2 K Uo 1,176 W/m 2 K Фo 0,6 kw Фo 0,6 kw Stan projektowany po dodatkowym ociepleniu Wskaźnik zuŝycia energii Koszt energii cieplnej 8,07 GJ/kW 45,0 zł/gj Docieplenie styropianem wodoodpornym λ 0,045 W/mK Cena ocieplenia stała 130 zł/m 2 zmienna 500 zł/m 3 Grubość docieplenia m 0,08 0,10 0,12 0,14 0,15 Projektowany R m 2 K/W 2,628 3,073 3,517 3,962 4,184 Projektowany "Uo" W/m 2 K 0,380 0,325 0,284 0,252 0,239 Projektowana strata mocy kw 0,18 0,16 0,14 0,12 0,11 Efekt mocy kw 0,38 0,41 0,43 0,44 0,45 Roczny efekt energii GJ 3,1 3,3 3,5 3,6 3,6 Cena ocieplenia zł/m 2 170,0 180,0 190,0 200,0 205,0 Koszt ocieplenia tys. zł 6,80 7,20 7,60 8,00 8,20 Roczny efekt ocieplenia tys. zł 0,14 0,15 0,16 0,16 0,16 SPBT lat 49,05 48,57 48,90 49,70 50,21 Optymalnym ociepleniem jest warstwa 10 cm styropianu Zamierzenie nie jest opłacalne SPBT> 15 lat

25 23 Efektywność ocieplenia ościeŝy Uwaga: Jako efekty przyjęto 50 % efektów dla ocieplanej przegrody standardowej tj. ścian nadziemia Stan aktualny Stan projektowany Powierzchnia przegrody 160 m m 2 Obliczeniowe t 40 o C 40 o C Układ warstwowy przegrody d λ Rp d λ Rp m W/mK m 2 K/W m W/mK m 2 K/W Tynk 0,015 0,82 0,018 0,015 0,82 0,018 Mur z cegły pełnej 0,45 0,78 0,577 0,45 0,78 0,577 Tynk 0,015 0,82 0,018 0,015 0,82 0, Ri 0,12 m 2 K/W Ri 0,12 m 2 K/W Re 0,04 m 2 K/W Re 0,04 m 2 K/W ΣRp 0,61 m 2 K/W ΣRp 0,61 m 2 K/W R 0,77 m 2 K/W R 0,77 m 2 K/W Uo 1,293 W/m 2 K Uo 1,293 W/m 2 K Фo 4,1 kw Фo 4,1 kw Stan projektowany po dodatkowym ociepleniu Wskaźnik zuŝycia energii Koszt energii cieplnej 8,07 GJ/kW 45,0 zł/gj Docieplenie styropianem λ 0,045 W/mK Cena ocieplenia stała 60 zł/m 2 zmienna 250 zł/m 3 Grubość docieplenia m 0,02 0,03 0,04 0,05 0,06 Projektowany R m 2 K/W 1,218 1,440 1,662 1,885 2,107 Projektowany "Uo" W/m 2 K 0,821 0,694 0,602 0,531 0,475 Projektowana strata mocy kw 2,63 2,22 1,92 1,70 1,52 Efekt mocy kw 1,51 1,92 2,21 2,44 2,62 Roczny efekt energii GJ 12,2 15,5 17,9 19,7 21,1 Cena ocieplenia zł/m 2 65,0 67,5 70,0 72,5 75,0 Koszt ocieplenia tys. zł 10,40 10,80 11,20 11,60 12,00 Roczny efekt ocieplenia tys. zł 0,55 0,70 0,80 0,89 0,95 SPBT lat 18,97 15,53 13,94 13,10 12,62 Z uwagi na szerokość ościeŝnic okien moŝna zastosować maksymalnie warstwę 3 cm styropianu Zamierzenie jest mało opłacalne SPBT> 10 lat Strop ostatniej kondygnacji Budynek posiada stropy Ŝelbetowe ostatnich kondygnacji ocieplone polepą oraz w części dwupiętrowej ocieplony luźno połoŝoną wełną mineralną grubości 5 cm. Luźno połoŝona wełna jest częściowo zdeptana i do obliczeń przyjęto warstwę 2 cm.

26 24 Proponuje się: a/ zdemontować istniejącą wełnę mineralną nad stropem ostatniej kondygnacji w części dwupiętrowej i docieplić strop styropianem z wylewka betonową - poddasze jest przechodnie A = 445 m 2 b/ pozostałe stropy ostatnich kondygnacji ocieplić wełna mineralną połoŝoną luzem A = 653 m 2 Efektywność docieplenia styropianem stropu ostatniej kondygnacji w części dwupiętrowej Stan aktualny Stan projektowany Powierzchnia przegrody 445 m m 2 Obliczeniowe t 40 o C 40 o C Układ warstwowy przegrody d λ Rp d λ Rp m W/mK m 2 K/W m W/mK m 2 K/W Tynk 0,015 0,82 0,018 0,015 0,82 0,018 Strop Ŝelbetowy 0,24 1,00 0,240 0,24 1,00 0,240 Polepa 0,10 0,50 0,200 0,10 0,50 0,200 Wełna mineralna 0,02 0,05 0, Wylewka betonowa ,04 1,00 0, Ri 0,12 m 2 K/W Ri 0,12 m 2 K/W Re 0,12 m 2 K/W Re 0,12 m 2 K/W ΣRp 0,86 m 2 K/W ΣRp 0,50 m 2 K/W R 1,10 m 2 K/W R 0,74 m 2 K/W Uo 0,911 W/m 2 K Uo 1,354 W/m 2 K Фo 16,2 kw Фo 24,1 kw Stan projektowany po dodatkowym ociepleniu Wskaźnik zuŝycia energii Koszt energii cieplnej 8,07 GJ/kW 45,0 zł/gj Docieplenie styropianem λ 0,045 W/mK Cena ocieplenia stała 75 zł/m 2 zmienna 250 zł/m 3 Grubość docieplenia m 0,05 0,10 0,12 0,14 0,15 Projektowany R m 2 K/W 1,849 2,961 3,405 3,849 4,072 Projektowany "Uo" W/m 2 K 0,541 0,338 0,294 0,260 0,246 Projektowana strata mocy kw 9,62 6,01 5,23 4,62 4,37 Efekt mocy kw 6,58 10,19 10,98 11,58 11,84 Roczny efekt energii GJ 53,1 82,3 88,6 93,5 95,5 Cena ocieplenia zł/m 2 87,5 100,0 105,0 110,0 112,5 Koszt ocieplenia tys. zł 38,9 44,5 46,7 49,0 50,1 Roczny efekt ocieplenia tys. zł 2,4 3,7 4,0 4,2 4,3 SPBT lat 16,29 12,02 11,72 11,64 11,65 Optymalnym ociepleniem jest warstwa 14 cm styropianu Zamierzenie jest mało opłacalne SPBT> 10 lat

27 25 Efektywność docieplenia stropów ostatnich kondygnacji poprzez ułoŝenie wełny mineralnej luzem Stan aktualny Stan projektowany Powierzchnia przegrody 653 m m 2 Obliczeniowe t 40 o C 40 o C Układ warstwowy przegrody d λ Rp d λ Rp m W/mK m 2 K/W m W/mK m 2 K/W Tynk 0,015 0,82 0,018 0,015 0,82 0,018 Strop Ŝelbetowy 0,24 1,00 0,240 0,24 1,00 0,240 Polepa 0,15 0,50 0,300 0,15 0,50 0, Ri 0,12 m 2 K/W Ri 0,12 m 2 K/W Re 0,12 m 2 K/W Re 0,12 m 2 K/W ΣRp 0,56 m 2 K/W ΣRp 0,56 m 2 K/W R 0,80 m 2 K/W R 0,80 m 2 K/W Uo 1,253 W/m 2 K Uo 1,253 W/m 2 K Фo 32,7 kw Фo 32,7 kw Stan projektowany po dodatkowym ociepleniu Wskaźnik zuŝycia energii Koszt energii cieplnej 8,07 GJ/kW 45,0 zł/gj Docieplenie wełną mineralną λ 0,035 W/mK Cena ocieplenia stała 50 zł/m 2 zmienna 150 zł/m 3 Grubość docieplenia m 0,05 0,10 0,15 0,20 0,25 Projektowany R m 2 K/W 2,227 3,655 5,084 6,513 7,941 Projektowany "Uo" W/m 2 K 0,449 0,274 0,197 0,154 0,126 Projektowana strata mocy kw 11,73 7,15 5,14 4,01 3,29 Efekt mocy kw 20,99 25,57 27,58 28,71 29,43 Roczny efekt energii GJ 169,4 206,4 222,6 231,7 237,5 Cena ocieplenia zł/m 2 57,5 65,0 72,5 80,0 87,5 Koszt ocieplenia tys. zł 37,5 42,4 47,3 52,2 57,1 Roczny efekt ocieplenia tys. zł 7,6 9,3 10,0 10,4 10,7 SPBT lat 4,93 4,57 4,73 5,01 5,35 Optymalnym ociepleniem jest warstwa 10 cm wełny. Zamierzenie jest bardzo opłacalne SPBT< 5 lat Uwaga: Ocieplenie jest tanie i proste w wykonaniu. Proponuje się warstwę ocieplenia 15 cm (R > 4,5 m 2 K/W)

28 Sprawdzenie ciepłochronności przegród budowlanych Podłoga I strefa Powierzchnia przegrody 102 m 2 Obliczeniowe t 42 o C Układ warstwowy przegrody d λ Rp m W/mK m 2 K/W Wylewka betonowa 0,04 1,00 0,040 śuŝlobeton 0,10 0,25 0,400 Piasek 0,15 0,7 0, Rg ΣRp R Uo Фo 0,5 m 2 K/W 0,65 m 2 K/W 1,15 m 2 K/W 0,866 W/m 2 K 3,7 kw Podłoga II strefa Powierzchnia przegrody 996 m 2 Obliczeniowe t 12 o C Układ warstwowy przegrody d λ Rp m W/mK m 2 K/W Wylewka betonowa 0,04 1,00 0,040 śuŝlobeton 0,10 0,25 0,400 Piasek 0,15 0,7 0, Rg ΣRp R Uo Фo 0,8 m 2 K/W 0,65 m 2 K/W 1,45 m 2 K/W 0,688 W/m 2 K 8,2 kw

29 Zestawienie przegród budowlanych Lp. Przegrody przeznaczone "U" Ilość Zamierzenie Efekt SPBT do ocieplenia akt./proj. roczny W/m 2 K m 2 zł/m 2 tys. zł tys. zł lat 1 Wymiana okien drewnianych starych 3, ,0 118,3 12,5 9,5 na okna PCV 1,300 2 Wymiana okien drewnianych starych - 0 0,0 0,0 0,0 - na okna drewniane 3 Zamurowanie okien - 0 0,0 0,0 0,0 - przegrodą nieprzeźroczystą 4 Wymiana drzwi drewnianych 3, ,0 16,0 0,7 24,2 na drzwi Alu 1,500 5 Wymiana drzwi stalowych - 0 0,0 0,0 0,0 - na drzwi Alu 6 Docieplenie ścian nadziemia 1, ,0 192,5 21,0 9,2 12 cm styropianu 0,291 7 Docieplenie ścian piwnic 1, ,0 29,0 2,5-8 cm styropianu 0,380 8 Docieplenie ościeŝy 1, ,5 10,8 0,7 15,4 3 cm styropianu 0,694 9 Docieplenie stropu ostatniego piętra 0, ,0 49,0 4,2 11,7 strop przechodni 14 cm styropianu 0, Docieplenie stropu ostatniego piętra 1, ,5 47,3 10,0 4,7 strop nieprzechodni 15 cm wełny 0, Docieplenie stropodachu - 0 0,0 0,0 0,0-12 Inne - 0 0,0 0,0 0,0 - Razem ,7 462,8 51,6 9,0 Lp. Przegrody nie przeznaczone "U" Ilość do ocieplenia W/m 2 K m 2 1 Okna PCV 1, Okna Alu Okna drewniane nowe 1, Drzwi drewniane nowe 1, Bramy Ściany nadziemia I Ściany nadziemia II Ściany na poddaszu Ściany piwnic poniŝej 1m 1, Strop nad piwnicami Strop ostatniego piętra Podbitka dachu Stropodach Podłoga nad piwnicą Podłoga I strefa 0, Podłoga II strefa 0, Inne - 0 Razem Ogółem wszystkie przegrody 4 303

30 Bilans mocy i energii cieplnej ZałoŜenia Temperatury obliczeniowe: a/ zewnętrzna dla IV strefy klimatycznej t z = - 22 o C b/ wewnętrzna t w = + 20 o C Wentylacja Wentylacja grawitacyjna Stosowana jest wentylacja grawitacyjna o obliczeniowej średniej krotności wymian powietrza na godzinę n = 1, C.w.u. Ilość uczniów N 200 osób Prognozowane jednostkowe godzinowe zuŝycie c.w.u. a h 1,2 kg/osobę Prognozowane jednostkowe dobowe zuŝycie c.w.u. a d 8,0 kg/osobę Roczny współczynnik wykorzystania c.w.u. K a 0,4 Roczna ilość dni rozbioru c.w.u. T 250 Dodatek na cyrkulację c.w.u. - 1,25 RóŜnica temperatur wody zimnej i ciepłej t 50 o C Obliczenia: Godzinowe zuŝycie c.w.u. G h = N * a h 0,240 Mg/h Dobowe zuŝycie c.w.u. G d = N * a d 1,6 Mg/d Roczne zuŝycie c.w.u. G a = T * K a * N * a 160,0 Mg/a Zapotrzebowanie mocy cieplnej Φ cwu = 1,25 * G h * t * 1,163 17,4 kw

31 Obliczenia bilansu cieplnego Kubatura całkowita V m 3 Temperatury Kubatura ogrzewana V og m 3 t 1 42 Kubatura ogrzewana V og 2 0 m 3 t 2 0 Фp = t i * A i * k i Фp efekt = Фp akt - Фp doc Przegroda t ow - t oz Powierzchnia Wsp. "U" Moc Ф akt. doc. akt. doc. akt. doc. efekt o C m 2 m 2 W/m 2 K W/m 2 K kw kw kw Strop ostatniego piętra I ,91 0,26 16,2 4,6 11,6 Strop ostatniego pietra II ,25 0,20 32,7 5,1 27,6 Okna PCV ,30 1,30 0,9 0,9 0,0 Okna drewniane nowe ,60 1,60 4,6 4,6 0,0 Okna drewniane do wymiany ,12 1,30 28,2 11,7 16,4 Drzwi nowe ,59 1,50 0,5 0,5 0,0 Drzwi do wymiany ,00 1,50 2,0 1,0 1,0 Ściany nadziemia ,29 0,29 74,7 16,8 57,9 Ściany piwnic do 1m ,18 0,38 10,2 3,3 6,9 Ściany piwnic poniŝej 1 m ,18 1,18 0,6 0,6 0,0 OścieŜa x 0, ,29 0,69 4,3 2,3 2,0 Podłoga I strefa ,87 0,87 2,3 2,3 0,0 Podłoga II strefa ,95 0,95 12,2 12,2 0,0 Razem ,5 66,0 123,4 Zapotrzebowanie mocy cieplnej na wentylację grawitacyjną Фwg = V og 1 * (0,34 * t - 9) +V og 2 * 0,34 * t - 9) 41,4 kw o C o C Zestawienie zapotrzebowania mocy - stan aktualny Obiekt V Фp Фwg Фwm Фcwu Фstr Фp/V ΣФ m 3 kw kw kw kw kw W/m 3 kw Budynek szkoły ,5 41,4 0 17,4 0 17,2 248,2 w tym Фco = Фp + Фwg = 230,8 kw Zestawienie zapotrzebowania mocy - stan projektowany Obiekt V Фp Фwg Фwm Фcwu Фstr Фp/V ΣФ m 3 kw kw kw kw kw W/m 3 kw Budynek szkoły ,0 41,4 0 17,4 0 6,0 124,8 w tym Фco = Фp + Фwg = 107,4 kw

32 30 Rozdział VII Prognoza zuŝycia energii cieplnej i ponoszonych kosztów dla stanu istniejącego 1. ZałoŜenia Na podstawie bilansu cieplnego obliczonego w Rozdziale VI i obowiązujących norm oraz wskaźników wykonano obliczeniową prognozę zuŝycia energii oraz prognozę kosztów prowadzenia gospodarki cieplnej. 2. Zapotrzebowanie mocy cieplnej Wg pkt Rozdział VI 3. Roczne zuŝycie energii cieplnej 3.1. Podział energii cieplnej Energia Q netto jest to energia zuŝywana w obiekcie bez uwzględniania: - ograniczania ogrzewania poza godzinami uŝytkowania - sprawności regulacji i wykorzystania energii - sprawności wentylacji mechanicznej - sprawności urządzeń technologicznych - sprawności przygotowania c.w.u. Energia Q jest to energia faktycznie zuŝywana w obiekcie z uwzględnieniem: - ograniczania ogrzewania poza godzinami uŝytkowania - sprawności regulacji i wykorzystania energii - sprawności wentylacji mechanicznej - sprawności urządzeń technologicznych - sprawności przygotowania c.w.u. Energia Q brutto jest to energia faktycznie zuŝywana dla obiektu w źródle ciepła tego obiektu z uwzględnieniem: - ograniczania ogrzewania poza godzinami uŝytkowania - sprawności regulacji i wykorzystania energii - sprawności wentylacji mechanicznej - sprawności urządzeń technologicznych - sprawności przygotowania c.w.u. - sprawności źródła ciepła - sprawności przesyłu

33 Algorytmy obliczeniowe Q = Q co + Q inf + Q cwu Energia Q netto : Q co = Φ co * W sp Q inf = L * W s inf * a akt Q cwu = G a cwu * (55 o - 5 o )* 4,19 * 10-3 Energia Q - rzeczywiste zuŝycie energii cieplnej w obiekcie Q co = Φ co * W γ d * γ t * η * η e r sp Q inf = L* Wsinf * a γ d * γ t * η * η e r akt Q cwu = Ga cwu o o *(55 5 )*4,19*10 η cwu 3 Energia Q brutto Q co = Φ co * Wsp γ d * γ t * η * η * η * η e r za p Q inf = L* Wsinf * aakt γ d * γ t * η * η * η * η e r za p Q cwu = Ga cwu o o *(55 5 )*4,19*10 η *η cwu za 3

34 Obliczenia ZałoŜenia i dane obliczeniowe: Moc cieplna c.o. Moc cieplna wentylacji mechanicznej. Moc cieplna urządzeń technologicznych. Φ co 230,8 Φ wm 0,0 Φ tech 0,0 Moc cieplna c.w.u. Φ cwu 17,4 Moc cieplna strat Φ str 0,0 Razem moc cieplna Φ 248,2 kw kw kw kw kw kw Wskaźnik zuŝycia energii cieplnej c.o. Ograniczenia dobowe c.o. Ograniczenia tygodniowe c.o. Sprawność regulacji c.o. Sprawność wykorzystania c.o. W sp 8,07 γ d 0,91 γ t 0,85 η r 0,90 η e 0,90 GJ/kW Długość przylgni w stolarce L 1107 mb Strumień infiltracji a akt 4,00 m 3 /(m* h*dapa 2/3 ) Wskaźnik infiltracji W s inf 0,0390 GJ/(a * m * rok) Sprawność wentylacji mechanicznej η wm 1,00 Czas pracy wentylacji mechanicznej. t wm 0 Sprawność systemów technologicznych η tech 1,00 Czas pracy urządzeń technologicznych t tech 0 h h Sprawność przygotowania c.w.u. Roczne zuŝycie c.w.u. - obliczenia w tekście η cwu 0,70 G a cwu 160 Mg Energia cieplna strat - obliczenia w tekście Q str netto 0 Uzysk energii solarnej - obliczenia w tekście Q sol 0 GJ GJ Roczna sprawność źródła ciepła Sprawność przesyłu η za 0,85 η p 0,97 Prognozowane zuŝycie energii cieplnej: Wyszczególnienie Q co Q inf Q co + Q inf Q wm Q tech Q cwu Q str Q sol Razem Qnetto Q Q brutto GJ % GJ % GJ % 1862,6 90,0 1778,6 89,3 2157,2 89,4 172,7 8,3 164,9 8,3 200,0 8,3 2035,2 98,4 1943,5 97,6 2357,2 97,7 0,0-0,0-0,0-0,0-0,0-0,0-33,5 1,6 47,9 2,4 56,3 2,3 0,0-0,0-0,00-0,0-0,0-0, ,8 100,0 1991,4 100,0 2413,6 100,0

35 33 4. Koszty produkcji energii cieplnej Gaz ziemny wartość opałowa Wd = 35,0 MJ/m 3 zawartość popiołu A r = 0,0 % zawartość siarki s = 0,0 % sprawność chwilowa η zc = 0,90 roczna sprawność eksploatacyjna η za = 0,85 koszt zakupu k = taryfa W-5 zuŝycie godzinowe Φ = 248,0 kw B godz 3600* Q = W * η d c = 3600* 248,0 = 28 35,0* 0,90 m 3 /h zuŝycie roczne Q = W = = 68,97 35,0 brutto G rok tys. m 3 d 5. Koszty produkcji energii cieplnej Zakup gazu Moc zamówiona w gazie 28 m 3 /h Okres rozliczeniowy mocy zamówionej 8760 h Zakupiony gaz 69,0 tys. m 3 Lp. Wyszczególnienie Jedn. Ilość Cena Koszt netto Koszt brutto miar zł/(m 3 /h) zł/m-c, zł/m 3 zł zł 1 Moc przesyłana m 3 /h 28 0, Abonament m-c 12 61, Razem opłaty stałe Gaz zakupiony m 3 69,0 0, Gaz przesyłany m 3 69,0 0, Razem opłaty zmienne 0, Koszt zakupu gazu ogółem "Kg" Średnia cena zakupu gazu (netto/brutto) zł/m 3 1,10 1,34

36 34 Zestawienie kosztów Lp. Wyszczególnienie Koszt w tys. zł 1 Paliwo gazowe 92,711 2 Ryczałt na regulację i konserwacją 3,0 3 Amortyzacja 0 4 Remonty bieŝące 0 5 Inne 2,0 6 Ochrona środowiska 0 Ogółem 97,711 Koszt 1 GJ energii cieplnej brutto w cenach 2006 r. K k GJ = = = 40, 5 zł/gj Q

37 35 Rozdział VIII Przedsięwzięcia termomodernizacyjne 1. Termorenowacja 1.1. ZałoŜenia Analizy opłacalności proponowanych przedsięwzięć wykonano dla następujących załoŝeń: Zasilanie w energię cieplną Koszt energii cieplnej Roczne zuŝycie energii cieplnej c.o. na 1 kw mocy kotłownia własna k k = 45,0 zł/gj k e = 8,07 GJ/kW 1.2. Zakres prac Proponuje się wykonanie termorenowacji wg zakresu: Lp. Przegrody przeznaczone "U" Ilość Zamierzenie Efekt SPBT do ocieplenia akt./proj. roczny W/m 2 K m 2 zł/m 2 tys. zł tys. zł lat 1 Wymiana okien drewnianych starych 3, ,0 118,3 12,5 9,5 na okna PCV 1,300 2 Wymiana okien drewnianych starych - 0 0,0 0,0 0,0 - na okna drewniane 3 Zamurowanie okien - 0 0,0 0,0 0,0 - przegrodą nieprzeźroczystą 4 Wymiana drzwi drewnianych 3, ,0 16,0 0,7 24,2 na drzwi Alu 1,500 5 Wymiana drzwi stalowych - 0 0,0 0,0 0,0 - na drzwi Alu 6 Docieplenie ścian nadziemia 1, ,0 192,5 21,0 9,2 12 cm styropianu 0,291 7 Docieplenie ścian piwnic 1, ,0 29,0 2,5-8 cm styropianu 0,380 8 Docieplenie ościeŝy 1, ,5 10,8 0,7 15,4 3 cm styropianu 0,694 9 Docieplenie stropu ostatniego piętra 0, ,0 49,0 4,2 11,7 strop przechodni 14 cm styropianu 0, Docieplenie stropu ostatniego piętra 1, ,5 47,3 10,0 4,7 strop nieprzechodni 15 cm wełny 0, Docieplenie stropodachu - 0 0,0 0,0 0,0-12 Inne - 0 0,0 0,0 0,0 - Razem ,7 462,8 51,6 9,0 Czas zwrotu nakładów inwestycyjnych dla proponowanych zamierzeń nie przekracza 10 lat. i zamierzenie to są opłacalne.

38 Zapotrzebowanie mocy cieplnej po termorenowacji Zestawienie zapotrzebowania mocy - stan projektowany Obiekt V Фp Фwg Фwm Фcwu Фstr Фp/V ΣФ m 3 kw kw kw kw kw W/m 3 kw Budynek szkoły ,0 41,4 0 17,4 0 6,0 124,8 w tym Фco = Фp + Фwg = 107,4 kw 2. Modernizacja kompleksowa 2.1. ZałoŜenia Modernizacja kompleksowa obejmuje: termorenowację wymianę instalacji c.o. modernizację źródła ciepła 2.2. Rozwiązania techniczne Termorenowacja Wg pkt 1. niniejszego rozdziału Wymiana instalacji c.o. Proponuje się wymienić instalację c.o. na nową z zastosowaniem grzejników płytowych o małej pojemności wodnej wyposaŝonych w zawory termostatyczne - łącznie 103 grzejników. Ki 2 = 103 grzejników * 1600 zł/grzejnik = 164,8 tys. zł Modernizacja instalacji c.o. powinna przynieść oszczędności rzędu 10 % zuŝycia energii cieplnej Modernizacja źródła ciepła Istniejąca kotłownia jest wyeksploatowana i przestarzała technologicznie. Ponadto docieplenie budynku spowoduje zmniejszenie zapotrzebowania mocy cieplnej z 248,0 kw na 124,8 kw. W związku z tym proponuje się: - zlikwidować kocioł Bepis o mocy 58,1 kw, a w jego miejsce zabudować nowy kocioł gazowy o mocy około 40,0 kw np.: Thermona - wycofać do zimnej rezerwy kocioł Bepis o mocy 93,0 kw - wymienić orurowanie i osprzęt w kotłowni z ewentualnym wyodrębnieniem obiegów grzewczych - zabudować automatykę pogodową

39 37 Po modernizacji eksploatowane będą kotły: Lp. Producent kotła Typ kotła Ilość Łączna moc Sprawność Emitor Rok roczna budowy chwilowa ηc ηc średnica Dn wysokość H szt. kw - - m m ,0 0,92 0,90 0, Thermona Therm Trio 1 90,0 0,92 0,90 0, Razem 2 130,0 Modernizacja źródła ciepła poprawi sprawność eksploatacyjną o około 5 % Koszty inwestycyjne Poz. Wyszczególnienie Jedn. Ilość Cena Koszt jedn. zł/jedn. tys. zł Ki 1 Termorenowacja m ,8 Ki 2 Wymiana instalacji c.o. pkt ,8 Ki 3 Modernizacja źródła ciepła kw ,0 Razem 666,6 Dokumentacja techniczna 4% 26,7 Ogółem 693, Koszty eksploatacyjne ZuŜycie energii cieplnej Q = Q co + Qinf + Q cwu

40 Obliczenia ZałoŜenia i dane obliczeniowe: Moc cieplna c.o. Moc cieplna wentylacji mechanicznej. Moc cieplna urządzeń technologicznych. Φ co 107,4 Φ wm 0,0 Φ tech 0,0 Moc cieplna c.w.u. Φ cwu 17,4 Moc cieplna strat Φ str 0,0 Razem moc cieplna Φ 124,8 kw kw kw kw kw kw Wskaźnik zuŝycia energii cieplnej c.o. Ograniczenia dobowe c.o. Ograniczenia tygodniowe c.o. Sprawność regulacji c.o. Sprawność wykorzystania c.o. W sp 8,07 γ d 0,91 γ t 0,85 η r 0,98 η e 0,95 GJ/kW Długość przylgni w stolarce L 1107 mb Strumień infiltracji a akt 0,50 m 3 /(m* h*dapa 2/3 ) Wskaźnik infiltracji W s inf 0,0390 GJ/(a * m * rok) Sprawność wentylacji mechanicznej η wm 1,00 Czas pracy wentylacji mechanicznej. t wm 0 Sprawność systemów technologicznych η tech 1,00 Czas pracy urządzeń technologicznych t tech 0 h h Sprawność przygotowania c.w.u. Roczne zuŝycie c.w.u. - obliczenia w tekście η cwu 0,70 G a cwu 160 Mg Energia cieplna strat - obliczenia w tekście Q str netto 0 Uzysk energii solarnej - obliczenia w tekście Q sol 0 GJ GJ Roczna sprawność źródła ciepła Sprawność przesyłu η za 0,90 η p 0,97 Prognozowane zuŝycie energii cieplnej: Wyszczególnienie Q co Q inf Q co + Q inf Q wm Q tech Q cwu Q str Q sol Razem Qnetto Q Q brutto GJ % GJ % GJ % 866,7 94,0 720,1 91,6 824,8 91,8 21,6 2,3 17,9 2,3 20,5 2,3 888,3 96,4 738,0 93,9 845,4 94,1 0,0-0,0-0,0-0,0-0,0-0,0-33,5 3,6 47,9 6,1 53,2 5,9 0,0-0,0-0,00-0,0-0,0-0,00-921,8 100,0 785,9 100,0 898,6 100,0

41 Koszty produkcji energii cieplnej ZuŜycie gazu ziemnego wartość opałowa Wd = 35,0 MJ/m 3 zawartość popiołu A r = 0,0 % zawartość siarki s = 0,0 % sprawność chwilowa η zc = 0,90 roczna sprawność eksploatacyjna η za = 0,85 koszt zakupu k = taryfa W-5 zuŝycie godzinowe Φ = 124,8 kw B godz 3600* Q = W * η d c = 3600*124,8 = 14 35,0* 0,90 m 3 /h zuŝycie roczne Q = brutto rok Wd 899 = = 25,69 35,0 G tys. m 3 Zakup gazu Moc zamówiona w gazie 14 m 3 /h Okres rozliczeniowy mocy zamówionej 8760 h Zakupiony gaz 25,7 tys. m 3 Lp. Wyszczególnienie Jedn. Ilość Cena Koszt netto Koszt brutto miar zł/(m 3 /h) zł/m-c, zł/m 3 zł zł 1 Moc przesyłana m 3 /h 14 0, Abonament m-c 12 61, Razem opłaty stałe Gaz zakupiony m 3 25,7 0, Gaz przesyłany m 3 25,7 0, Razem opłaty zmienne 0, Koszt zakupu gazu ogółem "Kg" Średnia cena zakupu gazu (netto/brutto) zł/m 3 1,17 1,42 Zestawienie kosztów Lp. Wyszczególnienie Koszt w tys. zł 1 Paliwo gazowe 36,576 2 Ryczałt na regulację i konserwacją 3,0 3 Amortyzacja 0 4 Remonty bieŝące 0 5 Inne 1,0 6 Ochrona środowiska 0 Ogółem 40,576
