1 PROJEKT WYKONAWCZY BRANŻA OCHRONA P.POŻ. TEMAT SYSTEM SYGNALIZACJI POŻARU OBIEKT ZESPÓŁ SZKÓŁ PONADGIMNAZJALNYCH NR 3 WEJHEROWO, UL. BUDOWLANYCH 2 DATA 16 PAŹDZIERNIK 2015 WYKONAŁ INŻ. SŁAWOMIR KOŁODZIEJCZYK KNP 3 / 17 / 2009 SPRAWDZIŁ INŻ. KRZYSZTOF SMOŁKO KNP 3 / 36 /

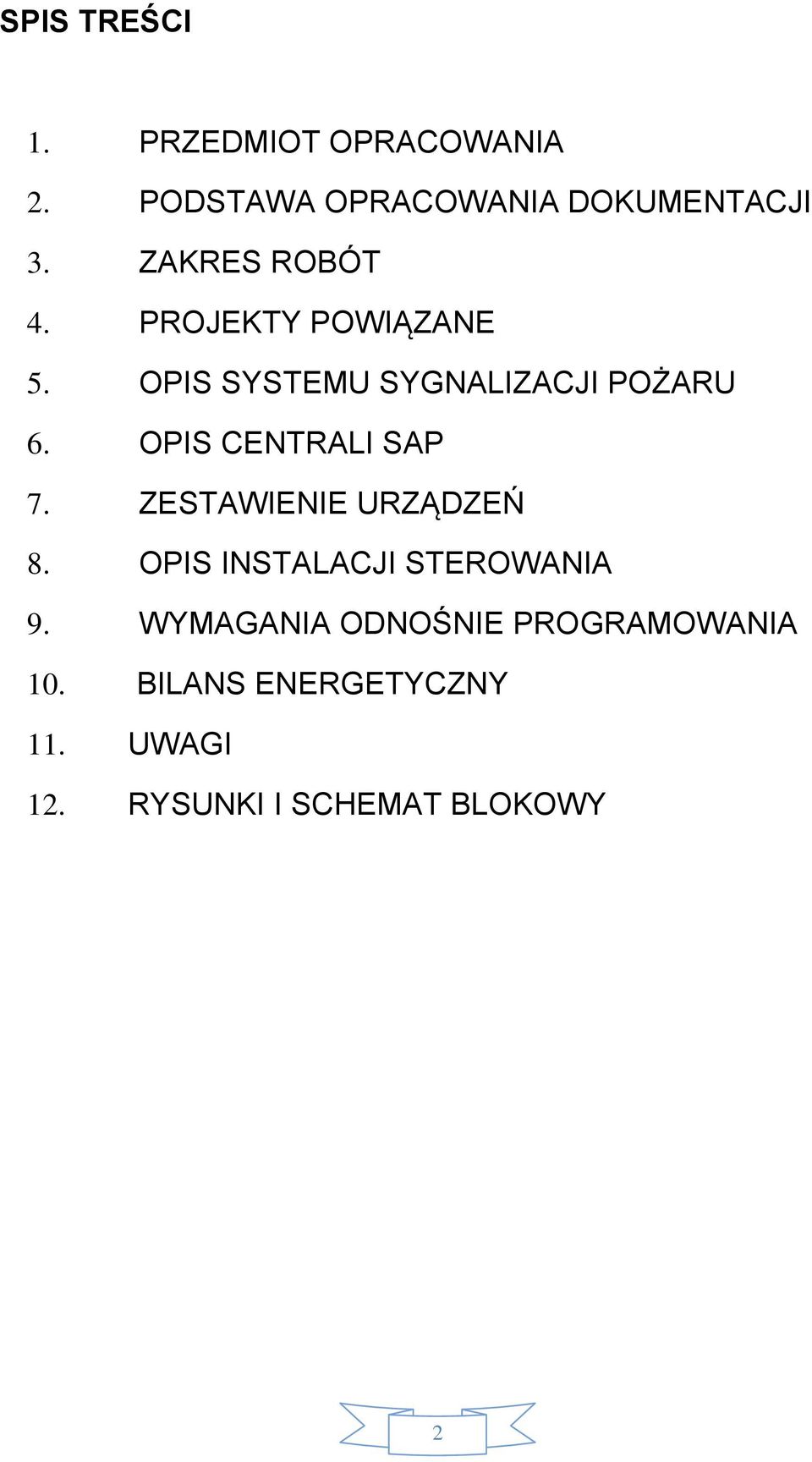

2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA 2. PODSTAWA OPRACOWANIA DOKUMENTACJI 3. ZAKRES ROBÓT 4. PROJEKTY POWIĄZANE 5. OPIS SYSTEMU SYGNALIZACJI POŻARU 6. OPIS CENTRALI SAP 7. ZESTAWIENIE URZĄDZEŃ 8. OPIS INSTALACJI STEROWANIA 9. WYMAGANIA ODNOŚNIE PROGRAMOWANIA 10. BILANS ENERGETYCZNY 11. UWAGI 12. RYSUNKI I SCHEMAT BLOKOWY 2

3 1. PRZEDMIOT OPRACOWANIA Opracowanie dotyczy wyposażenia budynku ZSP nr 3 w Wejherowie w System Sygnalizacji Pożaru 2. PODSTAWA OPRACOWANIA DOKUMENTACJI Zlecenie z dn Ekspertyza techniczna w zakresie ochrony przeciwpożarowej Postanowienie Pomorskiego Komendanta PSP w Gdańsku WZ AL i WZ AL. z dn Wizja lokalna obiektu Normy, instrukcje montażu i programowania urządzeń Wytyczne projektowania i odbioru instalacji SSP wg Centrum Naukowo Badawczego Ochrony Ppoż w Józefowie koło Otwocka. Karty katalogowe urządzeń firmy Siemens PN-E :2002 Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji SSP PN-EN 54 Systemy sygnalizacji pożarowej PKN - CEN / TS Systemy sygnalizacji pożarowej PN ISO Ochrona ppoż wykrywanie pożaru i alarmowanie Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn w sprawie ochrony ppoż budynków, innych obiektów budowlanych i terenów (Dz. U. z 2010r nr 109 poz.719) 3. ZAKRES ROBÓT Ułożenie okablowania Montaż urządzeń Uruchomienie SSP Podłączenie SSP do zaprojektowanego Systemu Oddymiania 3

4 4. PROJEKTY POWIĄZANE Inwentaryzacja pomieszczeń System Oddymiania klatki schodowej Projekt instalacji elektrycznej 5. OPIS SYSTEMU SYGNALIZACJI POŻARU Automatyczny SSP, będący przedmiotem niniejszego opracowania obejmuje wszystkie drogi ewakuacyjne i istniejące klatki schodowe (K1 i K2) w budynku zgodnie z: 1/ wymogami odnośnych przepisów ppoż oraz 2/ ekspertyzą pożarową 3/ postanowieniem Komendy Wojewódzkiej Straży Pożarnej warunkującej niektóre postanowienia ekspertyzy. System może być uruchomiony poprzez : wciśnięty przycisk pożarowy (ROP) lub z czujki pożarowej (dymowej). W wyniku zadziałania systemu nastąpi : -zdalne zaalarmowanie (poprzez sygnał z CSP do centralki włamaniowej i dalej) całodobowej ochrony budynku, która dojedzie do budynku, sprawdzi stan i w razie konieczności powiadomi straż pożarną drogą telefoniczną, przystąpi do ewakuacji osób i przygotuje obiekt do działań ekip ratowniczych -uruchomienie systemów oddymiania klatek schodowych Projekt przewiduje zastosowanie urządzeń Systemu Sygnalizacji Pożaru firmy Siemens. 4

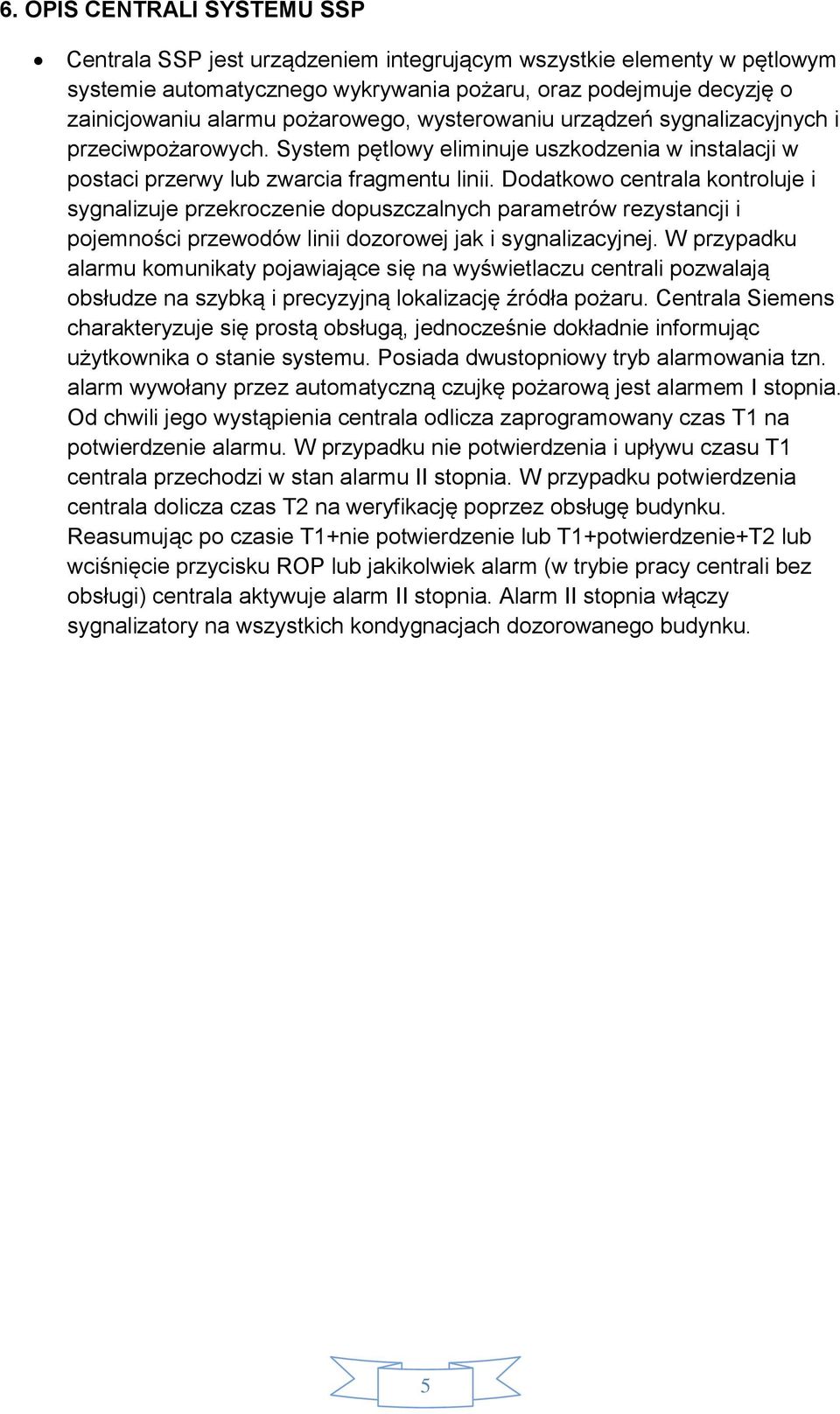

5 6. OPIS CENTRALI SYSTEMU SSP Centrala SSP jest urządzeniem integrującym wszystkie elementy w pętlowym systemie automatycznego wykrywania pożaru, oraz podejmuje decyzję o zainicjowaniu alarmu pożarowego, wysterowaniu urządzeń sygnalizacyjnych i przeciwpożarowych. System pętlowy eliminuje uszkodzenia w instalacji w postaci przerwy lub zwarcia fragmentu linii. Dodatkowo centrala kontroluje i sygnalizuje przekroczenie dopuszczalnych parametrów rezystancji i pojemności przewodów linii dozorowej jak i sygnalizacyjnej. W przypadku alarmu komunikaty pojawiające się na wyświetlaczu centrali pozwalają obsłudze na szybką i precyzyjną lokalizację źródła pożaru. Centrala Siemens charakteryzuje się prostą obsługą, jednocześnie dokładnie informując użytkownika o stanie systemu. Posiada dwustopniowy tryb alarmowania tzn. alarm wywołany przez automatyczną czujkę pożarową jest alarmem I stopnia. Od chwili jego wystąpienia centrala odlicza zaprogramowany czas T1 na potwierdzenie alarmu. W przypadku nie potwierdzenia i upływu czasu T1 centrala przechodzi w stan alarmu II stopnia. W przypadku potwierdzenia centrala dolicza czas T2 na weryfikację poprzez obsługę budynku. Reasumując po czasie T1+nie potwierdzenie lub T1+potwierdzenie+T2 lub wciśnięcie przycisku ROP lub jakikolwiek alarm (w trybie pracy centrali bez obsługi) centrala aktywuje alarm II stopnia. Alarm II stopnia włączy sygnalizatory na wszystkich kondygnacjach dozorowanego budynku. 5

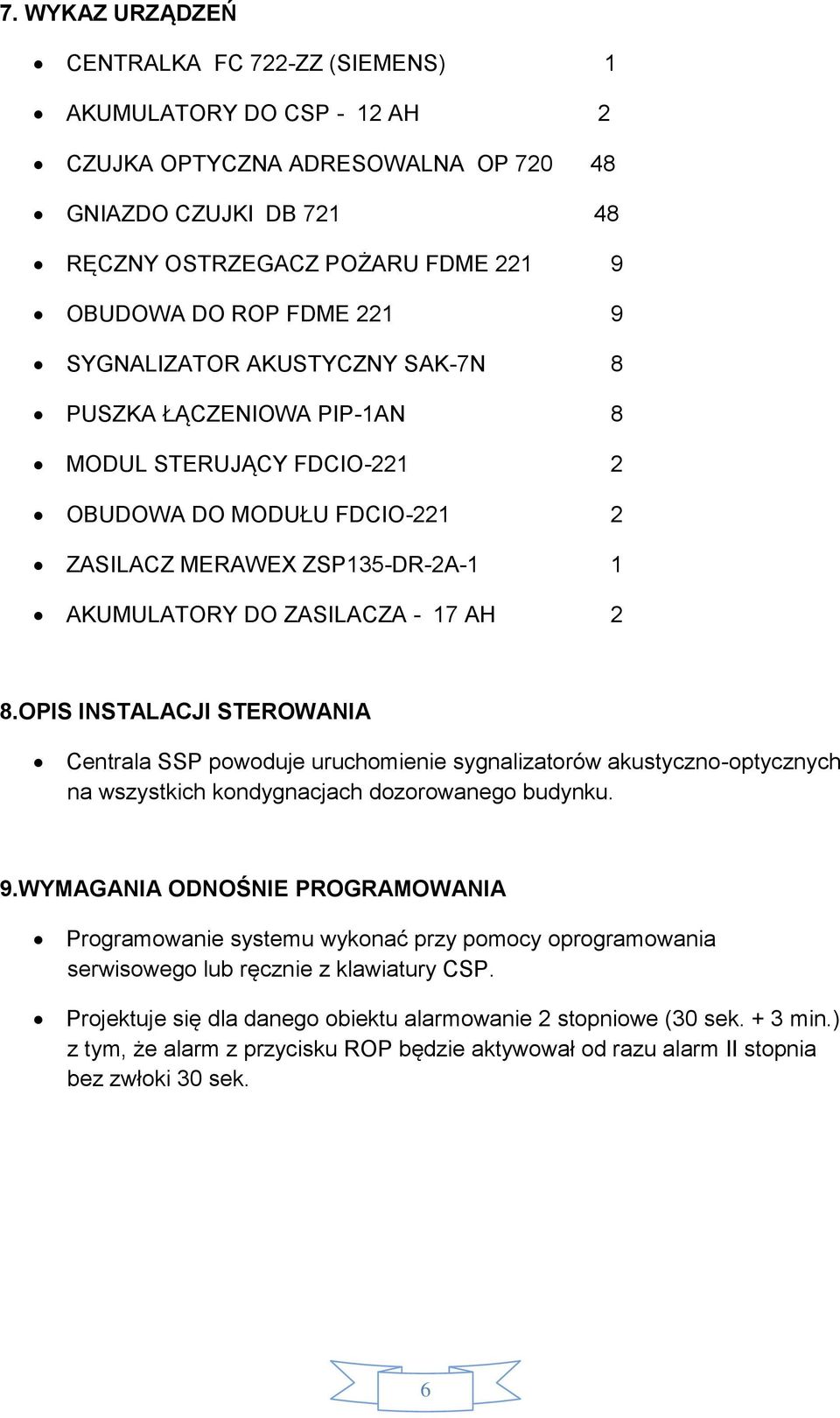

6 7. WYKAZ URZĄDZEŃ CENTRALKA FC 722-ZZ (SIEMENS) 1 AKUMULATORY DO CSP - 12 AH 2 CZUJKA OPTYCZNA ADRESOWALNA OP GNIAZDO CZUJKI DB RĘCZNY OSTRZEGACZ POŻARU FDME OBUDOWA DO ROP FDME SYGNALIZATOR AKUSTYCZNY SAK-7N 8 PUSZKA ŁĄCZENIOWA PIP-1AN 8 MODUL STERUJĄCY FDCIO OBUDOWA DO MODUŁU FDCIO ZASILACZ MERAWEX ZSP135-DR-2A-1 1 AKUMULATORY DO ZASILACZA - 17 AH 2 8.OPIS INSTALACJI STEROWANIA Centrala SSP powoduje uruchomienie sygnalizatorów akustyczno-optycznych na wszystkich kondygnacjach dozorowanego budynku. 9.WYMAGANIA ODNOŚNIE PROGRAMOWANIA Programowanie systemu wykonać przy pomocy oprogramowania serwisowego lub ręcznie z klawiatury CSP. Projektuje się dla danego obiektu alarmowanie 2 stopniowe (30 sek. + 3 min.) z tym, że alarm z przycisku ROP będzie aktywował od razu alarm II stopnia bez zwłoki 30 sek. 6

7 10.BILANS ENERGETYCZNY Zasilanie podstawowe 230vac (z tolerancją +10% lub -15%), 50Hz, zabezpieczone przeznaczonym tylko do tego celu bezpiecznikiem. Zasilanie doprowadzone z przed pożarowego wyłącznika prądu. Zasilanie awaryjne Należy zapewnić czas pracy 72 godz. w stanie spoczynku i 0,5 godz. w czasie alarmu : Lp. BILANS W STANIE SPOCZYNKU Ilość (szt.) Prąd (ma) Ilość (szt.) x Prąd (ma) 1 CENTRALKA (P=2,81W) FC722-ZZ 1 117,08 117,08 2 CZUJKA OPTYCZNA OP ,11 5,28 3 ROP FDME ,11 0,99 4 MODUŁ STERUJĄCY FDCIO ,40 0,80 RAZEM 124,15 Lp. BILANS W STANIE ALARMOWANIA Ilość (szt.) Prąd (ma) Ilość (szt.) x Prąd (ma) 1 CENTRALKA (P=4,68W) FC722-ZZ 1 195,00 195,00 2 CZUJKA OPTYCZNA OP ,11 5,28 3 ROP FDME ,11 0,99 4 MODUŁ STERUJĄCY FDCIO ,40 0,80 5 SYGNALIZATOR OPTYCZNO AKUSTYCZNY SAK-7N 3 68,00 204,00 RAZEM 406,07 * SYGNALIZATORY NA KLATCE K1 ( 5 SZTUK ) BĘDĄ ZASILANE Z OSOBNEGO ZASILACZA I NIE BĘDĄ POBIERAĆ PRĄDU Z CSP Q = 1,0 ( 124,15 x 72h + 406,07 x 0,5h )= 9,14Ah Należy zainstalować akumulatory w CSP do zasilania awaryjnego systemu o wartości większej od Q. Proponuje się akumulatory 12 Ah. 7

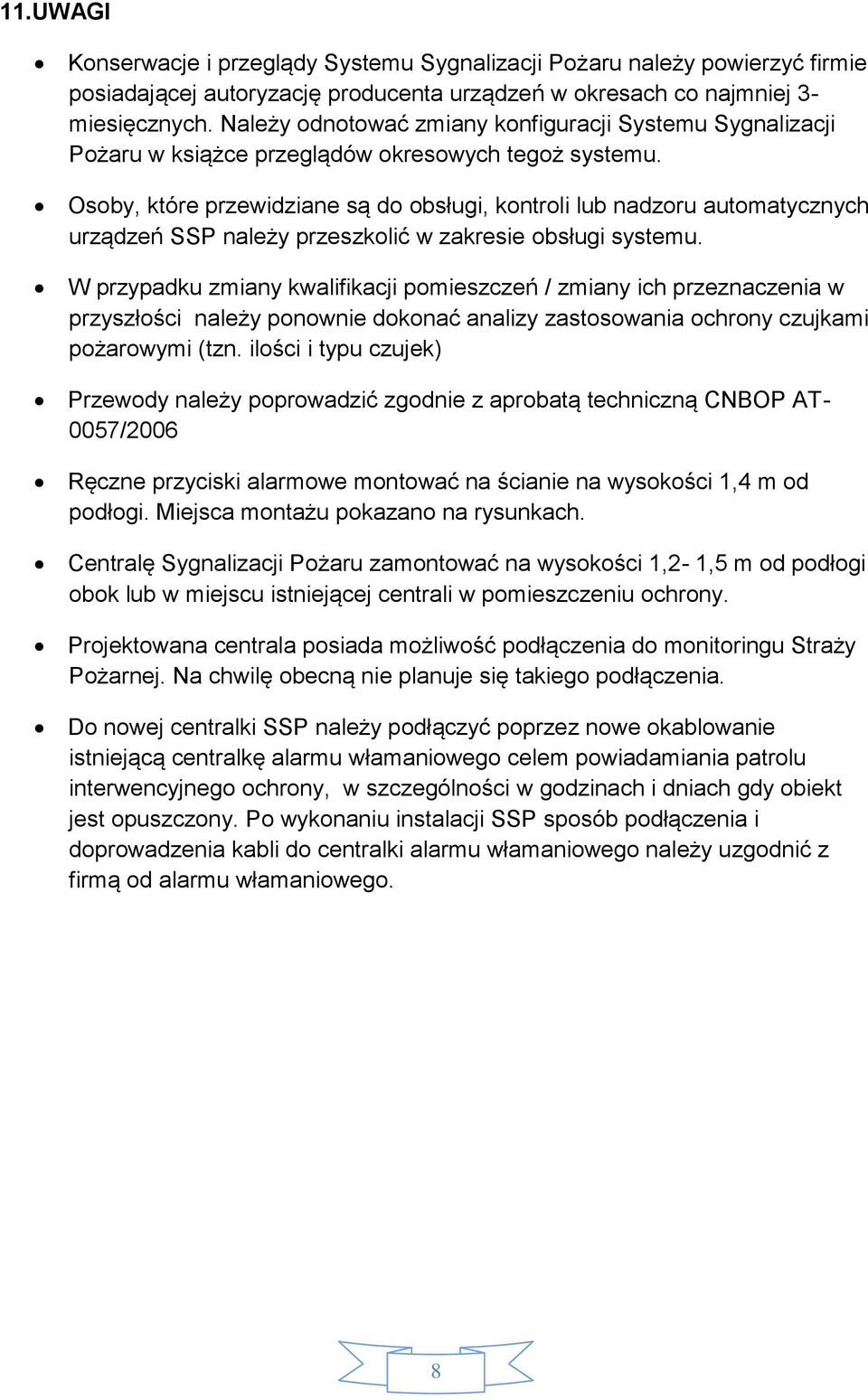

8 11.UWAGI Konserwacje i przeglądy Systemu Sygnalizacji Pożaru należy powierzyć firmie posiadającej autoryzację producenta urządzeń w okresach co najmniej 3- miesięcznych. Należy odnotować zmiany konfiguracji Systemu Sygnalizacji Pożaru w książce przeglądów okresowych tegoż systemu. Osoby, które przewidziane są do obsługi, kontroli lub nadzoru automatycznych urządzeń SSP należy przeszkolić w zakresie obsługi systemu. W przypadku zmiany kwalifikacji pomieszczeń / zmiany ich przeznaczenia w przyszłości należy ponownie dokonać analizy zastosowania ochrony czujkami pożarowymi (tzn. ilości i typu czujek) Przewody należy poprowadzić zgodnie z aprobatą techniczną CNBOP AT- 0057/2006 Ręczne przyciski alarmowe montować na ścianie na wysokości 1,4 m od podłogi. Miejsca montażu pokazano na rysunkach. Centralę Sygnalizacji Pożaru zamontować na wysokości 1,2-1,5 m od podłogi obok lub w miejscu istniejącej centrali w pomieszczeniu ochrony. Projektowana centrala posiada możliwość podłączenia do monitoringu Straży Pożarnej. Na chwilę obecną nie planuje się takiego podłączenia. Do nowej centralki SSP należy podłączyć poprzez nowe okablowanie istniejącą centralkę alarmu włamaniowego celem powiadamiania patrolu interwencyjnego ochrony, w szczególności w godzinach i dniach gdy obiekt jest opuszczony. Po wykonaniu instalacji SSP sposób podłączenia i doprowadzenia kabli do centralki alarmu włamaniowego należy uzgodnić z firmą od alarmu włamaniowego. 8

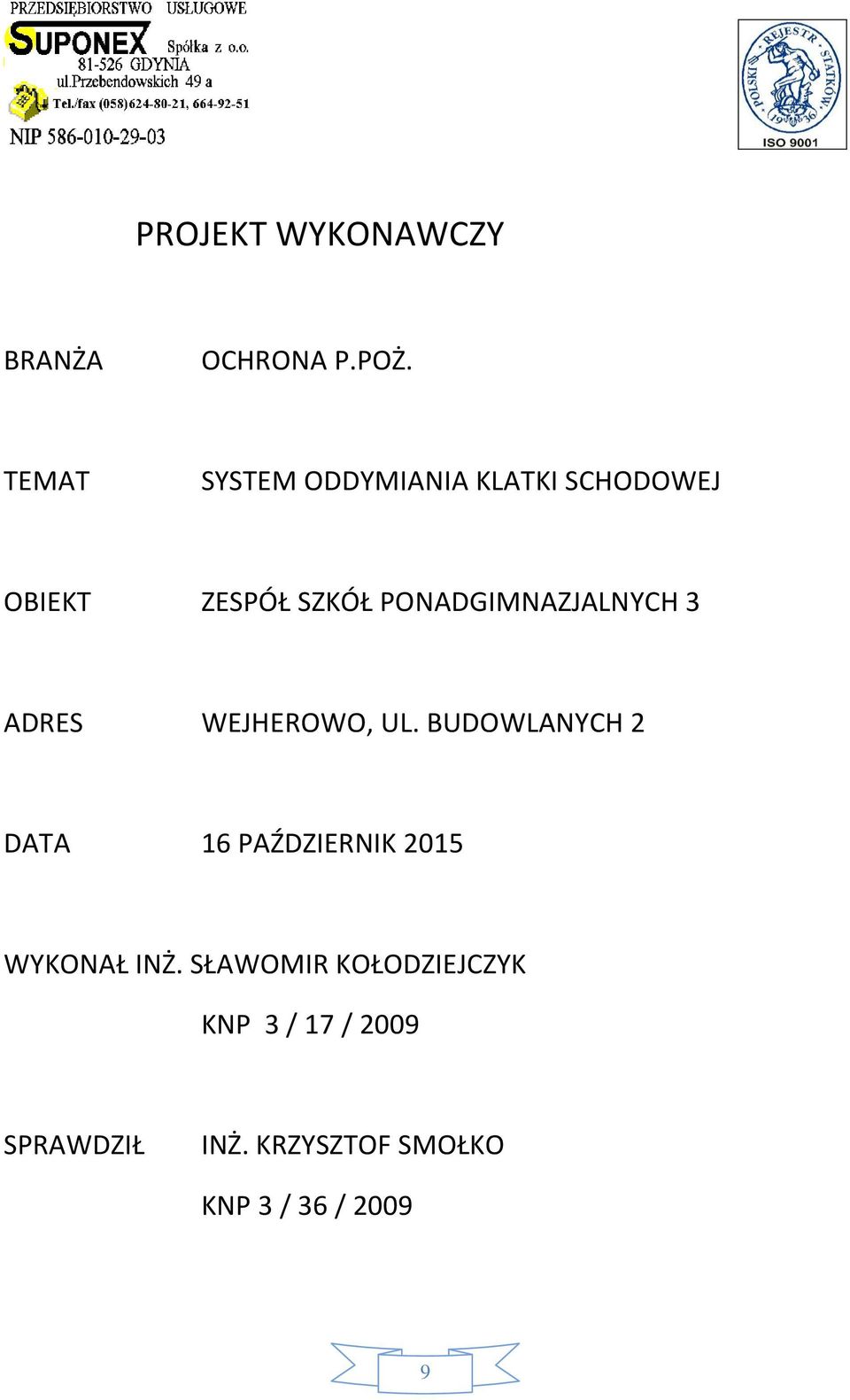

9 PROJEKT WYKONAWCZY BRANŻA OCHRONA P.POŻ. TEMAT SYSTEM ODDYMIANIA KLATKI SCHODOWEJ OBIEKT ZESPÓŁ SZKÓŁ PONADGIMNAZJALNYCH 3 ADRES WEJHEROWO, UL. BUDOWLANYCH 2 DATA 16 PAŹDZIERNIK 2015 WYKONAŁ INŻ. SŁAWOMIR KOŁODZIEJCZYK KNP 3 / 17 / 2009 SPRAWDZIŁ INŻ. KRZYSZTOF SMOŁKO KNP 3 / 36 /

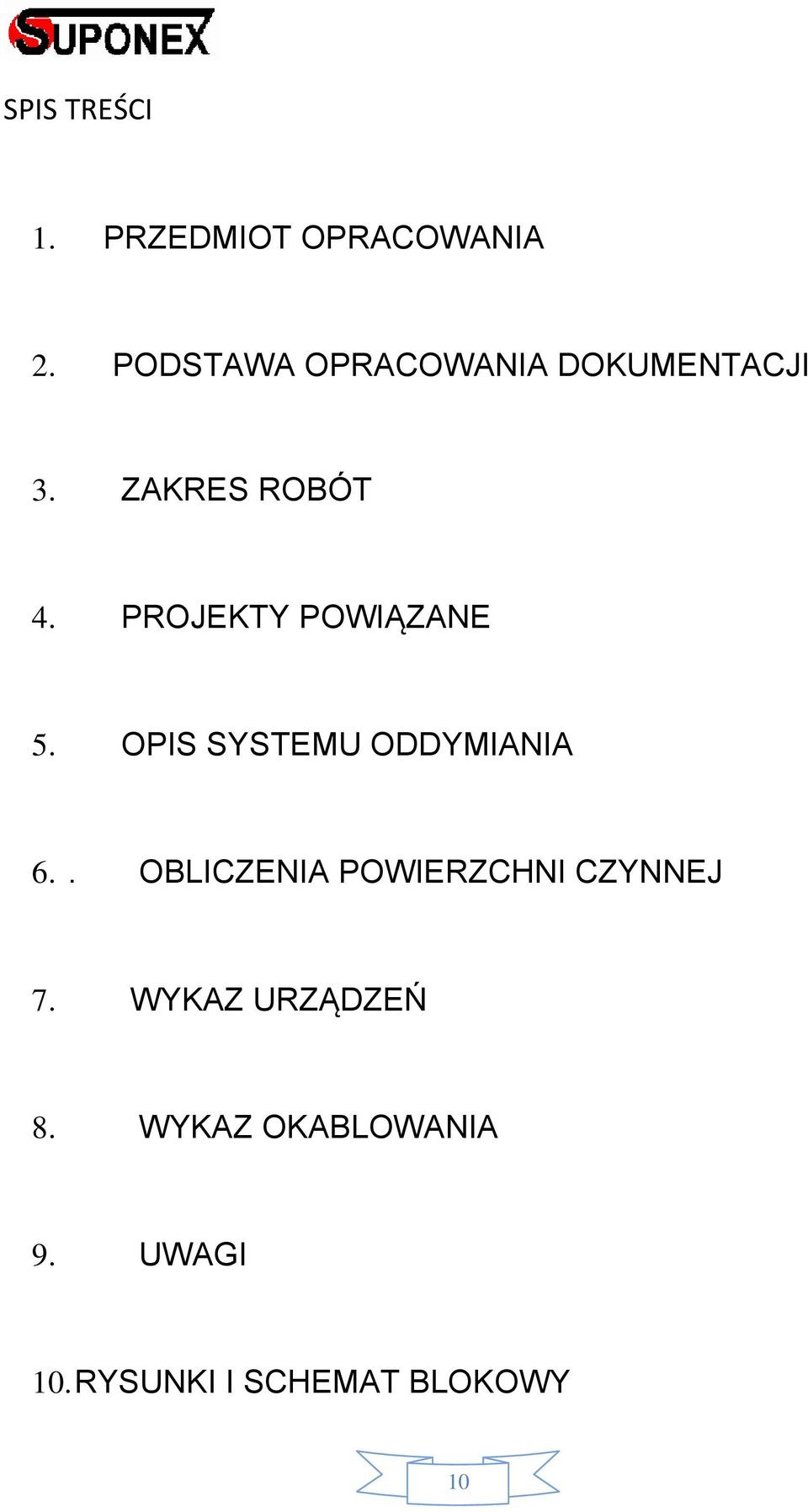

10 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA 2. PODSTAWA OPRACOWANIA DOKUMENTACJI 3. ZAKRES ROBÓT 4. PROJEKTY POWIĄZANE 5. OPIS SYSTEMU ODDYMIANIA 6.. OBLICZENIA POWIERZCHNI CZYNNEJ 7. WYKAZ URZĄDZEŃ 8. WYKAZ OKABLOWANIA 9. UWAGI 10. RYSUNKI I SCHEMAT BLOKOWY 10

11 1. PRZEDMIOT OPRACOWANIA Opracowanie dotyczy wyposażenia budynku ZSP 3 w Wejherowie w System Oddymiania na klatkach K1 i K2 2. PODSTAWA OPRACOWANIA DOKUMENTACJI Zlecenie z dn Ekspertyza techniczna w zakresie ochrony przeciwpożarowej Postanowienie Pomorskiego Komendanta PSP w Gdańsku WZ AL Wizja lokalna obiektu PN-B Normy, instrukcje montażu i programowania urządzeń Karty katalogowe urządzeń D+H 3. ZAKRES ROBÓT Ułożenie okablowania Montaż urządzeń Uruchomienie systemu oddymiania 4. PROJEKTY POWIĄZANE Inwentaryzacja budynku Projekt instalacji elektrycznej 11

12 5. OPIS SYSTEMU ODDYMIANIA Projektuje się dwa systemy tj. po jeden system dla każdej klatki schodowej K1 i K2 Opracowanie nie opisuje systemu na nie istniejącej obecnie klatce K3. Przewiduje się jedynie kabel sygnałowy (sterujący oraz informujący o zadziałaniu) od SSP do tegoż systemu. System na klatce K3 będzie tematem osobnego opracowania. System może być uruchomiony poprzez: wciśnięty przycisk oddymiania lub poprzez sygnał alarmowy z Systemu Sygnalizacji Pożaru ( tj. czujki pożarowej lub przycisku ROP). W wyniku zadziałania systemu na klatce nastąpi: otwarcie 2 okien oddymiających na jednej klatce oraz otwarcie jednego okna oddymiającego na drugiej klatce, a przeszkolona obsługa budynku otworzy ręcznie drzwi ewakuacyjno - napowietrzające D1 ( oba skrzydła ) i D2 (oba skrzydła) oraz zablokuje je w pozycji otwartej. Projektuje się montaż przycisków do przewietrzania dla każdej klatki osobno, które również pozwolą na otwieranie i zamykanie okien na danej klatce schodowej. Przyciski te będą zlokalizowane w dyżurce na parterze. Do przycisku oddymiania i przewietrzania należy użyć kabel HTKsH 5-parowy (3 pary przycisk oddymiania, 2 pary - przycisk przewietrzania) Celem zapewnienia niezawodnej pracy systemu projektuje się zasilanie z 2-ch niezależnych źródeł zasilania: a/ 230v 50 Hz z rozdzielnicy elektrycznej z dedykowanego obwodu zabezpieczonego wyłącznikiem S301B10 doprowadzone z przed wyłącznika głównego, b/zasilanie awaryjne z baterii akumulatorów Klatki schodowe nie są obecnie obudowane drzwiami na wszystkich kondygnacjach rodzaj drzwi i ich klasa ogniowa nie są zawarte w niniejszym opracowaniu. Na rysunkach zaznaczono jedynie konieczność wymiany drzwi w piwnicy obok szatni. 12

13 6 OBLICZENIA POWIERZCHNI CZYNNEJ KLATKA WYŻSZA K1 Budynek jest świeżo po remoncie. Przebudowa okien lub ich wymiana na nowe, będzie technicznie nie wykonalna, bez uszczerbku dla elewacji obiektu. Dlatego do oddymiania należy przystosować okna istniejące. W ramach rozwiązań zastępczych przewiduje się do oddymiania górne okno, otwierane rozwiernie, a niższe okno, z uwagi na możliwie utrudnienia przy ewakuacji, otwierane uchylnie do środka. Oba okna zostaną wyposażone w siłowniki elektryczne do ich otwarcia. System oddymiania na klatce K1 w oparciu o istniejące okna nie będzie spełniał wymagań określonych w normie dotyczącej oddymiania, tj. PN-B Ochrona przeciwpożarowa budynków. Instalacje do odprowadzania dymu i ciepła. Zasady projektowania. [4]. Natomiast będzie odprowadzał z klatki schodowej dymy i gazy, powstałe w czasie pożaru lub zadymienia w budynku. Nie można ustalić wymaganej powierzchni czynnej oddymiania, ponieważ klatka schodowa K1 jest nie obudowana. Można tę powierzchnię podać pomocniczo, jako 5% rzutu powierzchni poziomego klatki schodowej, ze spocznikami. Pczw. = Sx 5% = 18,0m x 5% = 0,9m 2 Powierzchnia geometryczna przewidywanych okien do oddymiania wynosi Pg= 1,33mx0,68m= 0,9m 2 (dla jednego okna). Powierzchnia geometryczna dla dwóch okien Pg= 1,8m 2. jest większa od minimalnej 1,0m 2. Przy wykorzystaniu istniejących okien do oddymiania i braku ustalenia ich fabrycznej powierzchni czynnej oddymiania, wielkość tę ustala się zgodnie z normą [4], która jest iloczynem Pcz okna =Pg x Cv, gdzie Pg jest powierzchnią geometryczną okna w świetle, Cv - współczynnikiem aerodynamicznym. Zgodnie z normą [4], przy braku określenia danych fabrycznych, można przyjąć wielkość współczynnika Cv=0,6. Jednak zgodnie z wiedzą techniczną i danymi firm produkującymi okna oddymiające, dla okna otwieranego rozwiernie do wewnątrz o podobnych wymiarach nie należy przyjmować współczynnika większego niż Cv=0,5, a dla okna otwieranego uchylnie do środka Cv= 0,35. Stąd obliczeniowa powierzchnia czynna odymiania okna oddymiającego otwieranego rozwiernie wynosi: Pcz ok = Pg x Cv = 0,9m 2 x 0,5 = 0,45m 2, a dla okna otwieranego uchylnie Pcz= 0,9m 2 x 0,35 = 0,32m 2. Razem Pcz= 0,8m 2, przy wymaganej 0,9m 2. Możliwa do uzyskania powierzchnia czynna oddymiania jest mniejsza od wymaganej o 0,1m 2, tj. powierzchnia czynna oddymiania okien oddymiających na klatce K1, stanowi co najmniej 4 % rzutu poziomego klatki schodowej, przy wymaganej 5%. W dalszej kolejności oblicza się wymaganą powierzchnię napowietrzania Pnapw, która jest o 30% większa od faktycznej powierzchni geometrycznej otworów do oddymiania Pg. Czyli Pnap.w = 1,3 x Pg= 1,3 x 1,8m 2 = 2,34m 2. Napowietrzanie klatki schodowej K1 będzie się odbywać przez otwarcie drzwi wejściowych na parterze D1 i drzwi z holu do wiatrołapu. Minimalny wymiar tych drzwi po otwarciu wynosi 1,73m x 2,02m, co daje powierzchnię 3,49m 2. 13

14 W związku z tym, że drzwi wejściowe D1 do budynku mogą być otwieranie od zewnątrz, przewiduje się ręczne ich otwieranie, w sposób opisany w instrukcji bezpieczeństwa pożarowego, np. po wygenerowaniu sygnału o załączeniu się systemu oddymiania do miejsca stałej obsługi (dyżurka) oraz przez sygnalizatory akustyczne w budynku. W celu właściwego zapewnienia napływu powietrza do oddymiania, drzwi napowietrzające muszą być cały czas otwarte w czasie trwania alarmu pożarowego. Dlatego w ramach rozwiązań zastępczych należy umieścić przy drzwiach wejścia głównego D1 i drzwiach do wiatrołapu, urządzenia do ich blokowania, w celu ręcznego otwarcia i zablokowania tych drzwi. Proponuje się stopki blokujące. KLATKA NIŻSZA K2 Budynek jest świeżo po remoncie. Przebudowa okien lub ich wymiana na nowe, będzie technicznie nie wykonalna, bez uszczerbku dla elewacji obiektu. Dlatego do oddymiania należy przystosować okno istniejące. W ramach rozwiązań zastępczych przewiduje się do oddymiania górne okno, z uwagi na możliwie utrudnienia przy ewakuacji, otwierane uchylnie do środka. Okno zostanie wyposażone w siłownik elektryczny do jego otwarcia. System oddymiania na klatce K2 w oparciu o istniejące okno nie będzie spełniał wymagań określonych w normie dotyczącej oddymiania, tj. PN-B Ochrona przeciwpożarowa budynków. Instalacje do odprowadzania dymu i ciepła. Zasady projektowania. [4]. Natomiast będzie odprowadzał z klatki schodowej dymy i gazy, powstałe w czasie pożaru lub zadymienia w budynku. Nie można ustalić wymaganej powierzchni czynnej oddymiania, ponieważ klatka schodowa K2 jest nie obudowana. Można tę powierzchnię podać pomocniczo, jako 5% rzutu powierzchni poziomego klatki schodowej, ze spocznikami. Pczw. = Sx 5% = 12,0m2 x 5% = 0,6m2. Powierzchnia geometryczna przewidywanego okna do oddymiania wynosi Pg= 1,42mx1,13m= 1,60m 2 (dla jednego okna). Powierzchnia geometryczna dla jednego okna Pg= 1,60m 2. jest większa od minimalnej 1,0m 2. Przy wykorzystaniu istniejących okien do oddymiania i braku ustalenia ich fabrycznej powierzchni czynnej oddymiania, wielkość tę ustala się zgodnie z normą [4], która jest iloczynem Pcz okna =Pg x Cv, gdzie Pg jest powierzchnią geometryczną okna w świetle, Cv - współczynnikiem aerodynamicznym. Zgodnie z normą [4], przy braku określenia danych fabrycznych, można przyjąć wielkość współczynnika Cv=0,6. Jednak zgodnie z wiedzą techniczną i danymi firm produkującymi okna oddymiające, dla okna otwieranego rozwiernie do wewnątrz o podobnych wymiarach nie należy przyjmować współczynnika większego niż Cv=0,5, a dla okna otwieranego uchylnie do środka Cv= 0,35. Stąd obliczeniowa powierzchnia czynna oddymiania okna oddymiającego otwieranego uchylnie Pcz= 1,6m 2 x 0,35 = 0,56m 2 przy wymaganej 0,6m 2. Możliwa do uzyskania powierzchnia czynna oddymiania jest mniejsza od wymaganej 14

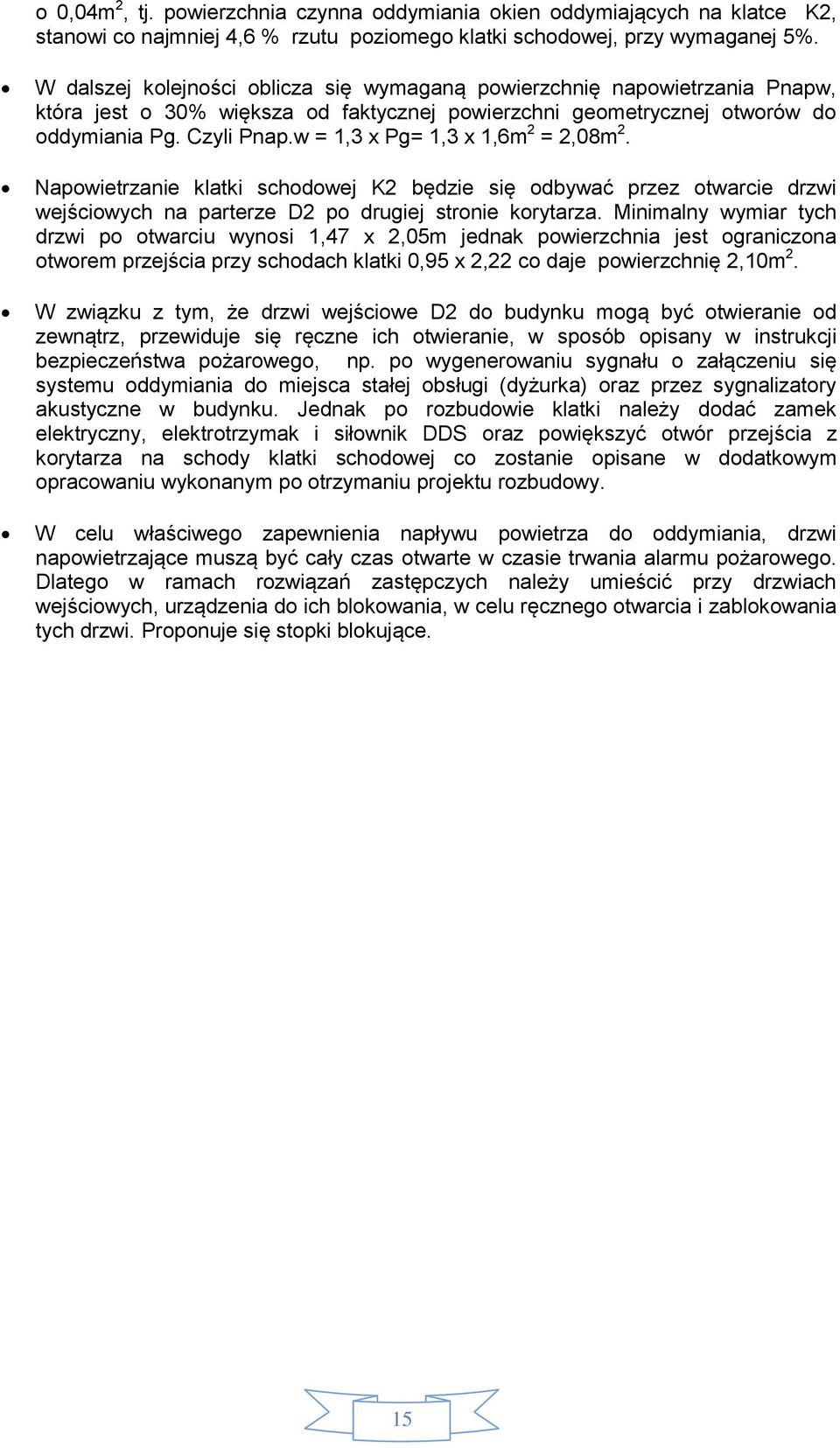

15 o 0,04m 2, tj. powierzchnia czynna oddymiania okien oddymiających na klatce K2, stanowi co najmniej 4,6 % rzutu poziomego klatki schodowej, przy wymaganej 5%. W dalszej kolejności oblicza się wymaganą powierzchnię napowietrzania Pnapw, która jest o 30% większa od faktycznej powierzchni geometrycznej otworów do oddymiania Pg. Czyli Pnap.w = 1,3 x Pg= 1,3 x 1,6m 2 = 2,08m 2. Napowietrzanie klatki schodowej K2 będzie się odbywać przez otwarcie drzwi wejściowych na parterze D2 po drugiej stronie korytarza. Minimalny wymiar tych drzwi po otwarciu wynosi 1,47 x 2,05m jednak powierzchnia jest ograniczona otworem przejścia przy schodach klatki 0,95 x 2,22 co daje powierzchnię 2,10m 2. W związku z tym, że drzwi wejściowe D2 do budynku mogą być otwieranie od zewnątrz, przewiduje się ręczne ich otwieranie, w sposób opisany w instrukcji bezpieczeństwa pożarowego, np. po wygenerowaniu sygnału o załączeniu się systemu oddymiania do miejsca stałej obsługi (dyżurka) oraz przez sygnalizatory akustyczne w budynku. Jednak po rozbudowie klatki należy dodać zamek elektryczny, elektrotrzymak i siłownik DDS oraz powiększyć otwór przejścia z korytarza na schody klatki schodowej co zostanie opisane w dodatkowym opracowaniu wykonanym po otrzymaniu projektu rozbudowy. W celu właściwego zapewnienia napływu powietrza do oddymiania, drzwi napowietrzające muszą być cały czas otwarte w czasie trwania alarmu pożarowego. Dlatego w ramach rozwiązań zastępczych należy umieścić przy drzwiach wejściowych, urządzenia do ich blokowania, w celu ręcznego otwarcia i zablokowania tych drzwi. Proponuje się stopki blokujące. 15

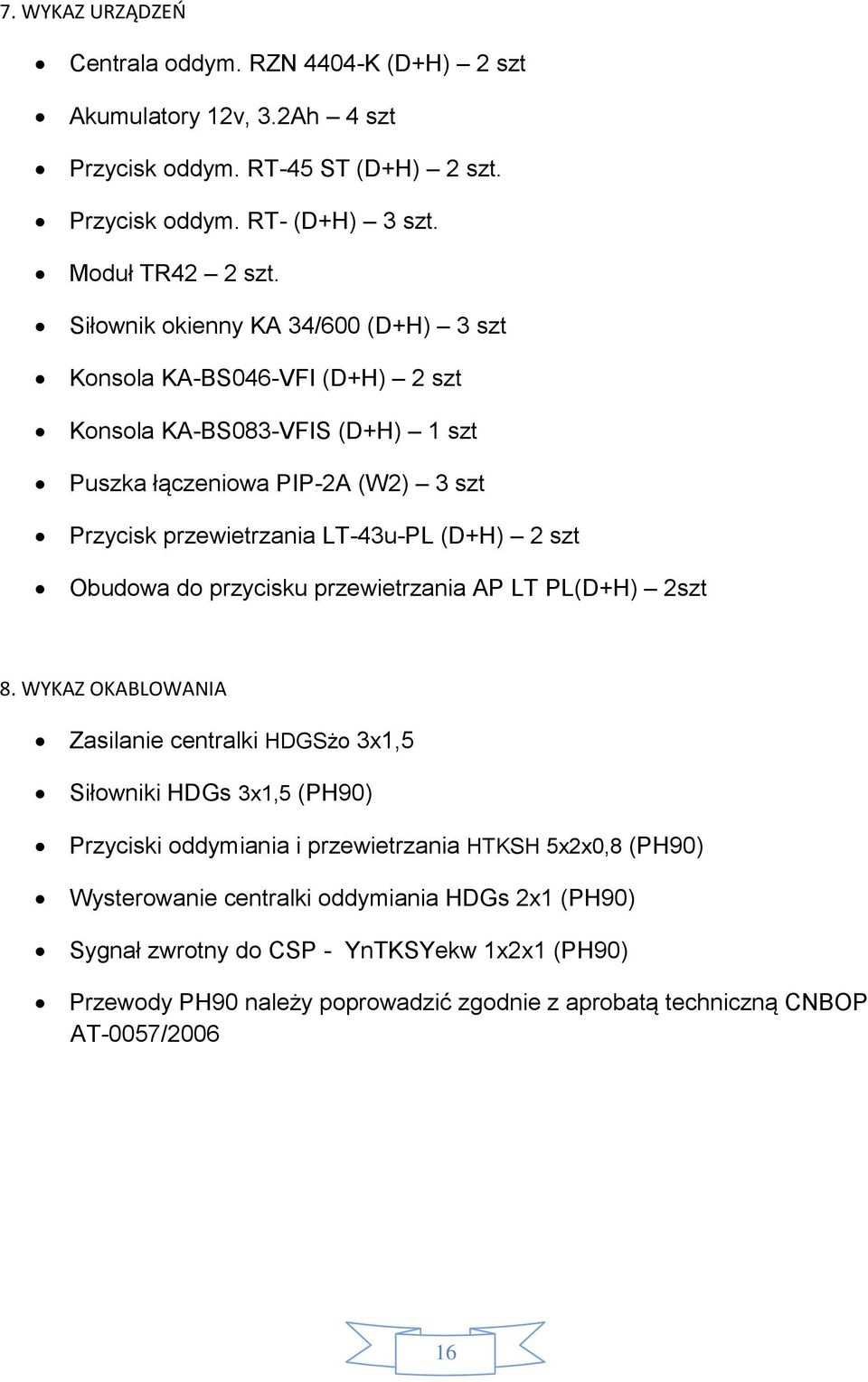

16 7. WYKAZ URZĄDZEŃ Centrala oddym. RZN 4404-K (D+H) 2 szt Akumulatory 12v, 3.2Ah 4 szt Przycisk oddym. RT-45 ST (D+H) 2 szt. Przycisk oddym. RT- (D+H) 3 szt. Moduł TR42 2 szt. Siłownik okienny KA 34/600 (D+H) 3 szt Konsola KA-BS046-VFI (D+H) 2 szt Konsola KA-BS083-VFIS (D+H) 1 szt Puszka łączeniowa PIP-2A (W2) 3 szt Przycisk przewietrzania LT-43u-PL (D+H) 2 szt Obudowa do przycisku przewietrzania AP LT PL(D+H) 2szt 8. WYKAZ OKABLOWANIA Zasilanie centralki HDGSżo 3x1,5 Siłowniki HDGs 3x1,5 (PH90) Przyciski oddymiania i przewietrzania HTKSH 5x2x0,8 (PH90) Wysterowanie centralki oddymiania HDGs 2x1 (PH90) Sygnał zwrotny do CSP - YnTKSYekw 1x2x1 (PH90) Przewody PH90 należy poprowadzić zgodnie z aprobatą techniczną CNBOP AT-0057/

17 9. UWAGI Wszystkie urządzenia powinny posiadać aktualne certyfikaty zgodności i aprobaty techniczne CNBOP w Józefowie Montaż i uruchomienie instalacji systemu oddymiania powinien być wykonany przez uprawnionego instalatora Wymaga się przeprowadzenia testów działania systemu przed oddaniem go do eksploatacji W okresie eksploatacji konieczne jest prowadzenie okresowych konserwacji systemu wedle przepisów pożarowych, a także zaleceń producenta Wymaga się usunięcia z drogi ewakuacyjnej (klatek schodowych) materiałów łatwopalnych. W związku z projektowaną instalacją Systemu Sygnalizacji Pożaru nie przewiduje się w Systemach Oddymiania dedykowanych czujek pożarowych i syren alarmowych które będą częścią Systemu Sygnalizacji Pożaru, a SSP i Syst. Oddymiania zostaną ze sobą połączone okablowaniem sygnałowym (do wysterowania Systemu Oddymiania w alarmie pożarowym jak i sygnałem powrotnym do SSP po uruchomieniu przycisku oddymiania). W przypadku realizacji oddania do eksploatacji systemu oddymiania przed SSP należy dodać tymczasowo przynajmniej 2 czujki dymowe na klatce schodowej (parter i ostatnie piętro) podłączone do systemu oddymiania. Siłowniki do oddymiania zostaną zamontowane w następującej kolejności: 600mm - 2 szt. 2 górne okna na klatce K2(wyższe rozwiernie, niższe uchylnie), 600mm 1 szt. 1 górne okno na klatce K1(uchylnie) ma to istotne znaczenie przy zadziałaniu systemu aby nie blokować drogi ewakuacyjnej. Przyciski oddymiania montować na ścianie na wysokości 1,4 m od podłogi. Miejsca montażu pokazano na rysunkach. Centralkę oddymiania montować na wysokości 1,8 m od podłogi. Miejsca montażu pokazano na rysunkach. Drzwi D1 i D2 w razie pożaru będą otwierane ręcznie przez obsługę budynku i blokowane w pozycji otwartej przez samozamykacze z funkcją blokującą w pozycji otwartej lub stopki blokujące. Nie dopuszcza się stosowania podkładek czy klinów. 17

18 Należy umieścić w instrukcji bezpieczeństwa pożarowego budynku konieczność otwierania drzwi D1 i D2 wszystkich skrzydeł i ich blokowania w pozycji otwartej w celu napowietrzenia klatki schodowej. Czynność ta powinna być wykonywana przez obsługę budynku. Należy umieścić tablice ( na każdym skrzydle drzwi D1 I D2) z informacją o konieczności ich otwarcia i zablokowania w pozycji otwartej w razie alarmu. 18
