1 PROJEKT SYSTEMU ODDYMIANIA Biuro projektowe: AteCo Sp. z o.o Gdańsk, ul. Czirenberga 19 Obiekt Inwestor: BUDYNEK KOMUNALNY - HOTEL ROBOTNICZY GDAŃSK, UL. WYZWOLENIA 48 GDAŃSKI ZARZĄD NIERUCHOMOŚCI KOMUNALNYCH Projekt: Nr 07/ODD/POM/09 Projekt wykonawczy Systemu Oddymiania klatki schodowej Projektował: mgr inż. Dorian Śledź upr CNBOP: D-967/04 Asystent Projektanta: mgr inż. Karol Śledź Uwagi: - Projekt uzgodniono z Rzeczoznawcą ds. przeciwpożarowych (nr rys. 1 Rzut klatki schodowej - parter; załączony do niniejszego opracowania) GDAŃSK 07/2009 1/14

2 Spis treści 1. Przedmiot opracowania 3 2. Podstawa opracowania 3 3. Opis projektu Systemu Oddymiania klatki schodowej 5 4. Instalowanie Odbiór Szkolenie Konserwacja systemu Załączniki 15 2/14

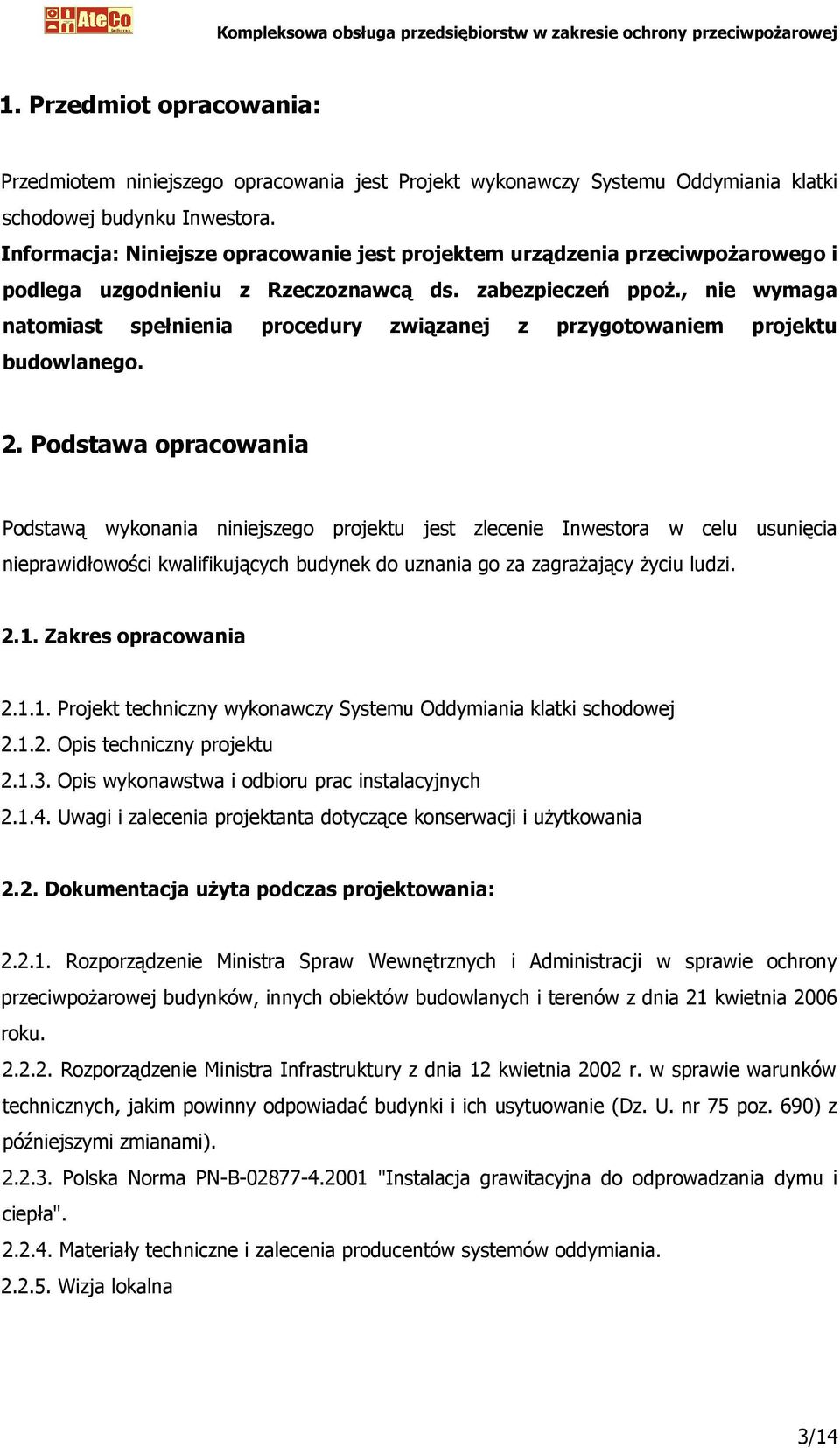

3 1. Przedmiot opracowania: Przedmiotem niniejszego opracowania jest Projekt wykonawczy Systemu Oddymiania klatki schodowej budynku Inwestora. Informacja: Niniejsze opracowanie jest projektem urządzenia przeciwpożarowego i podlega uzgodnieniu z Rzeczoznawcą ds. zabezpieczeń ppoż., nie wymaga natomiast spełnienia procedury związanej z przygotowaniem projektu budowlanego. 2. Podstawa opracowania Podstawą wykonania niniejszego projektu jest zlecenie Inwestora w celu usunięcia nieprawidłowości kwalifikujących budynek do uznania go za zagrażający życiu ludzi Zakres opracowania Projekt techniczny wykonawczy Systemu Oddymiania klatki schodowej Opis techniczny projektu Opis wykonawstwa i odbioru prac instalacyjnych Uwagi i zalecenia projektanta dotyczące konserwacji i użytkowania 2.2. Dokumentacja użyta podczas projektowania: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów z dnia 21 kwietnia 2006 roku Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 690) z późniejszymi zmianami) Polska Norma PN-B "Instalacja grawitacyjna do odprowadzania dymu i ciepła" Materiały techniczne i zalecenia producentów systemów oddymiania Wizja lokalna 3/14

4 2.3. Charakterystyka obiektu Budynek komunalny znajduje się w Nowym Porcie przy ul. Wyzwolenia 48. Część budynku pełni funkcje placówki medycznej (cały parter budynku). Część budynku pełni funkcje hotelu robotniczego na pobyt ludzi powyżej 3 dni. Jest to obiekt czterokondygnacyjny oraz podpiwniczony. Wysokość liczona od poziomu przyziemia do stropu nad najwyższą kondygnacją użytkową wynosi 13,5 metrów, co kwalifikuje go do budynków średniowysokich /SW/ Parametry pożarowe budynku Lp. Nazwa Parametru Opis 1 Adres Gdańsk, ul. Wyzwolenia 48 2 Kategoria zagrożenia życia ludzi ZL V 3 Wysokość budynku 13,5 m - budynek średniowysoki (SW) 4 Liczba kondygnacji 4 + podpiwniczenie 5 Liczba klatek schodowych 1 Schemat wydzielenia klatki schodowej został przedstawiony na rysunkach technicznych załączonych do projektu. System oddymiania został zaprojektowany w oparciu o istniejącą koncepcję zamknięcia drzwiami klatki schodowej. Analiza związana z ustaleniem warunków zamknięcia lub wydzielenia tejże klatki nie jest uwzględniona w zakresie niniejszego projektu. 4/14

5 3. Opis projektu Systemu Oddymiania klatki schodowej 3.1. Zakres zabezpieczenia obiektu Zakresem działania systemu jest usuwanie zadymienia z klatki schodowej w budynku Inwestora i dostarczenie do niej świeżego powietrza poprzez system automatycznego napowietrzania Koncepcja działania Systemu Oddymiania W oparciu o obowiązujące przepisy zaprojektowano System Oddymiania oparty na urządzeniach produkcji D+H MECHATRONIC AG. W obliczeniach użyto następujących symboli: Symbol Jednostka Znaczenie A cz m 2 Powierzchnia czynna klapy dymowej A g m 2 Powierzchnia geometryczna klapy dymowej c v - Aerodynamiczny współczynnik przepływu klap dymowych H m Wysokość pomieszczenia chronionego klapami dymowymi d m Pożądana wysokość warstwy wolnej od dymu d skor m Skorygowana wysokość warstwy wolnej od dymu F m 2 Powierzchnia rzutu poziomego podłogi pomieszczenia h k m Wysokość kurtyny dymowej AR m 2 Powierzchnia przestrzeni poddachowej wydzielonej kurtynami dymowymi AT m 2 dymowymi o wysokości h k< 0,5 H Powierzchnia częściowa przestrzeni poddachowej wydzielona kurtynami t o min Obliczeniowy czas oddymiania t r min Przewidywany okres rozwoju pożaru t 1 min Czas alarmowania t 2 min Czas dojazdu straży pożarnej t ce min Całkowity czas ewakuacji t z min Czas zwłoki te min Czas ewakuacji GP - Grupa projektowa dla danego pomieszczenia P rp - Przewidywana szybkość rozprzestrzeniania się pożaru a % Wskaźnik udziału procentowego wymaganej powierzchni czynnej klap dymowych względem powierzchni przestrzeni poddachowej 5/14

6 OBLICZENIA: Wysokość pomieszczenia klatki schodowej: H = 13,5 m Obliczeniowy czas oddymiania to: to = max(tr, tce) Przewidywany czas rozwoju pożaru tr: Czas alarmowania t1: tr = t1 + t2 t1 = 5 min Czas dojazdu PSP t2: t2 > 10 min (uwzględniający dojazd PSP) tr > 15 min Całkowity czas ewakuacji tce: tce = tz + te tz = 5 min te 10 min stąd t0 >15 min 6/14

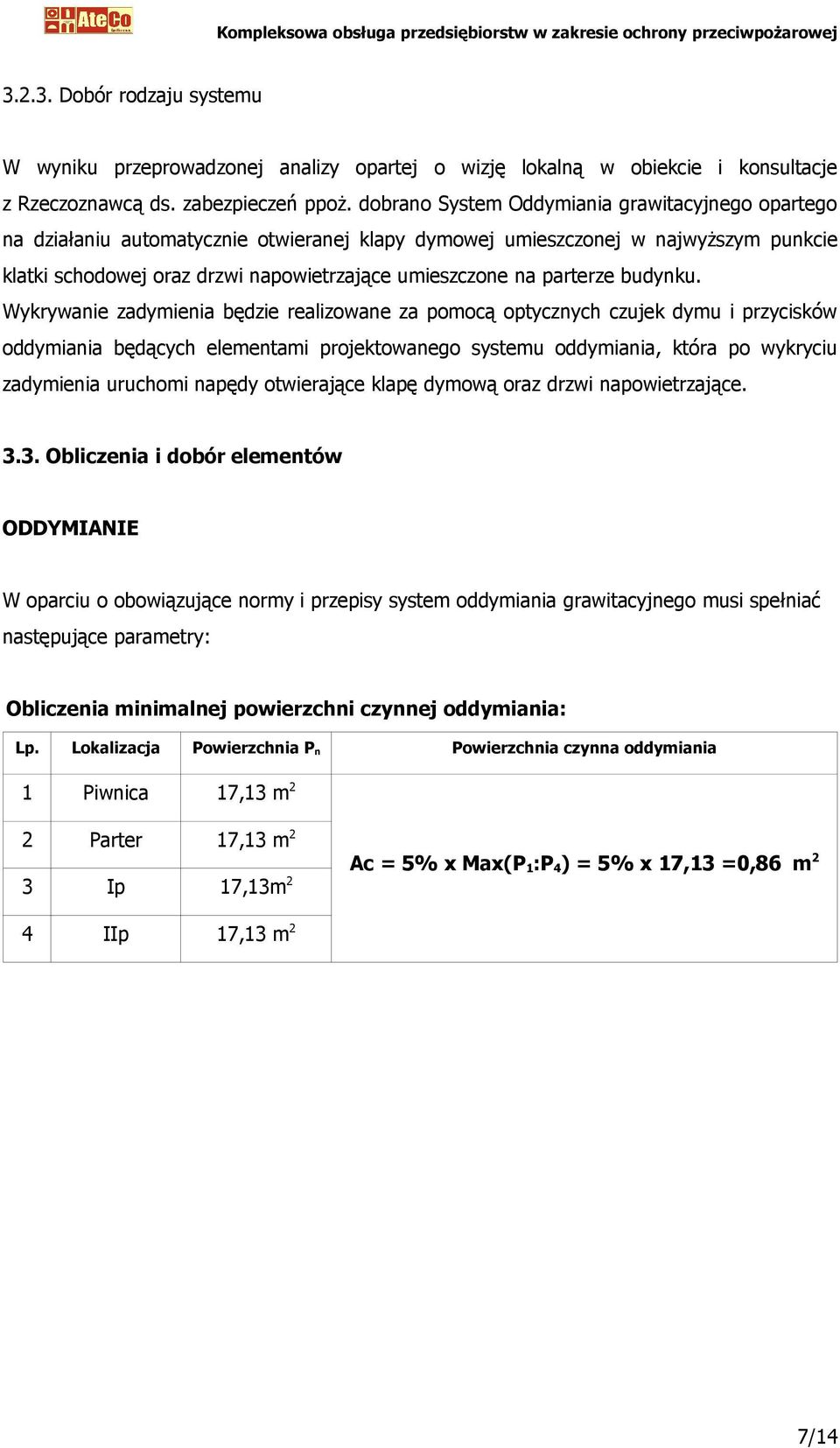

7 Dobór rodzaju systemu W wyniku przeprowadzonej analizy opartej o wizję lokalną w obiekcie i konsultacje z Rzeczoznawcą ds. zabezpieczeń ppoż. dobrano System Oddymiania grawitacyjnego opartego na działaniu automatycznie otwieranej klapy dymowej umieszczonej w najwyższym punkcie klatki schodowej oraz drzwi napowietrzające umieszczone na parterze budynku. Wykrywanie zadymienia będzie realizowane za pomocą optycznych czujek dymu i przycisków oddymiania będących elementami projektowanego systemu oddymiania, która po wykryciu zadymienia uruchomi napędy otwierające klapę dymową oraz drzwi napowietrzające Obliczenia i dobór elementów ODDYMIANIE W oparciu o obowiązujące normy i przepisy system oddymiania grawitacyjnego musi spełniać następujące parametry: Obliczenia minimalnej powierzchni czynnej oddymiania: Lp. Lokalizacja Powierzchnia P n Powierzchnia czynna oddymiania 1 Piwnica 17,13 m 2 2 Parter 17,13 m 2 3 Ip 17,13m 2 Ac = 5% x Max(P 1:P 4) = 5% x 17,13 =0,86 m 2 4 IIp 17,13 m 2 7/14

8 Elementy oddymiające W oparciu o powyższe wyliczenia została projektowana klapa dymowa z osłonami przeciwwatrowymi (przykładowe umiejscowienie zostało przedstawione na rys. nr 4 i 5 w załączniku) Lp. Okno Wymiary nominalne (mm) Powierzchnia geometryczna w świetle Ag [m 2 ] Powierzchnia czynna oddymiania Ac 1[m 2 ] Sposób otwierania 1 Klapa dymowa DYMKLAP produkcji REWA 1100x1100 1,21 0,91 Siłownik elektryczny ZA 81/600 - napięcie pracy - 24VDC - pobór prądu - 1A RAZEM: 1,21 0,91 - Klapa dymowa DYMKLAP 110x110 wraz z osłonami przeciwwiatrowymi spełnia wymagania Aprobaty Technicznej ITB, potwierdzone Certyfikatem Zgodności ITB. Podstawa klapy powinna wystawać 30 cm nad poziom dachu. Szczegółowe umiejscowienie klapy dymowej należy skonsultować z firmą montującą i z projektantem sytemu na etapie realizacji. NAPOWIETRZANIE Odpowiedni napływ świeżego powietrza będzie zapewniony poprzez drzwi wyjściowe mieszczące się na parterze budynku. Drzwi powinny spełniać następujące warunki: a) otwierane na zewnątrz; b) możliwość zamontowania napędu typu DDS systemu oddymiania; c) przy otwieraniu nie będą zawężać drogi ewakuacji; d) otwarcie następuje automatycznie po wykryciu zadymienia przez System Oddymiania; e) istniejący system domofonowy, utrzymujący drzwi napowietrzające w normalnie zamkniętej pozycji, należy dostosować do następujących wymagań: zanik prądu na ryglu powoduje jego otwarcie (zastososwanie rygla elektromagnetycznego rewersyjnego) wejście centrali w stan alarmu i rozłączenie obwodu poprzez moduł przekaźnikowy TR 42 spowoduje odcięcie napięcia do rygla i możliwość otwarcia drzwi poprzez DDS 50/500. 8/14

9 Przykładowe rozwiązanie zostało przedstawione na rys. nr 6 w załączniku. Minimalna powierzchnia geometryczna otworów napowietrzających w świetle: An = 1,30 x Ag = 1,57 m 2 W oparciu o powyższe wyliczenia zostały dobrane istniejące drzwi wyjściowe napowietrzające umiejscowione na klatce schodowej na parterze. Lp. Drzwi Wymiary w świetle Powierzchnia geometryczna w świetle Ag [m 2 ] Sposób działania 1 Istniejące drzwi wyjściowe 870x1920 1,67 otwierane na zewnątrz, wyposażone w napęd elektryczny DDS 50/500 RAZEM (ΣAg): 1,67 - Projektowany siłownik dla otworów napowietrzających: Lp. Rodzaj/nazwa Siła pchania Wysięg Wymiary mm Czas wysuwu Zasilanie Ciężar 1 DDS 50/ N kąt 80º 522x40x80 60s 24VDC, 1A 2,00 kg PODSUMOWANIE Wyliczona powierzchnia czynna oddymiania Ac Typ otworu Wymiary w świetle [m] Powierzchnia geometryczna otworów w świetle Ag Powierzchnia czynna otworów Ac 1 Liczba Łączna powierzchnia czynna otworów ΣAc 1 Łączna powierzchnia geometryczna otworów ΣAg Spełnienie warunku ΣAc 1 Ac ODDYMIANIE 0,86 m 2 Klapa 1100x1100 1,21 m 2 0,91 m 2 1 0,91 m 2 1,21 m 2 TAK NAPOWIETRZANIE Spełnienie warunku ΣAg An - Drzwi 870x1920 1,67 m ,67 m 2 TAK 9/14

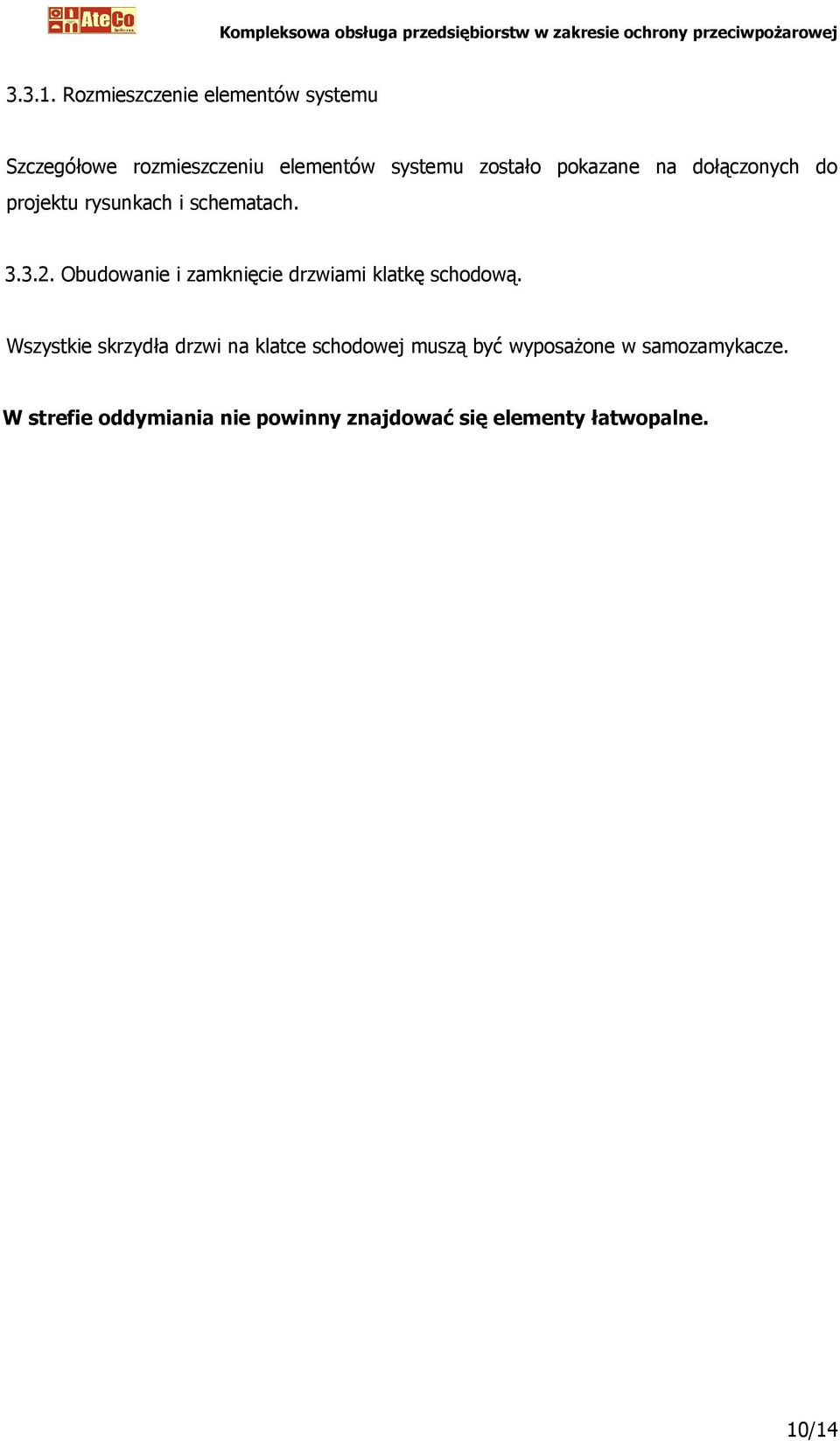

10 Rozmieszczenie elementów systemu Szczegółowe rozmieszczeniu elementów systemu zostało pokazane na dołączonych do projektu rysunkach i schematach Obudowanie i zamknięcie drzwiami klatkę schodową. Wszystkie skrzydła drzwi na klatce schodowej muszą być wyposażone w samozamykacze. W strefie oddymiania nie powinny znajdować się elementy łatwopalne. 10/14

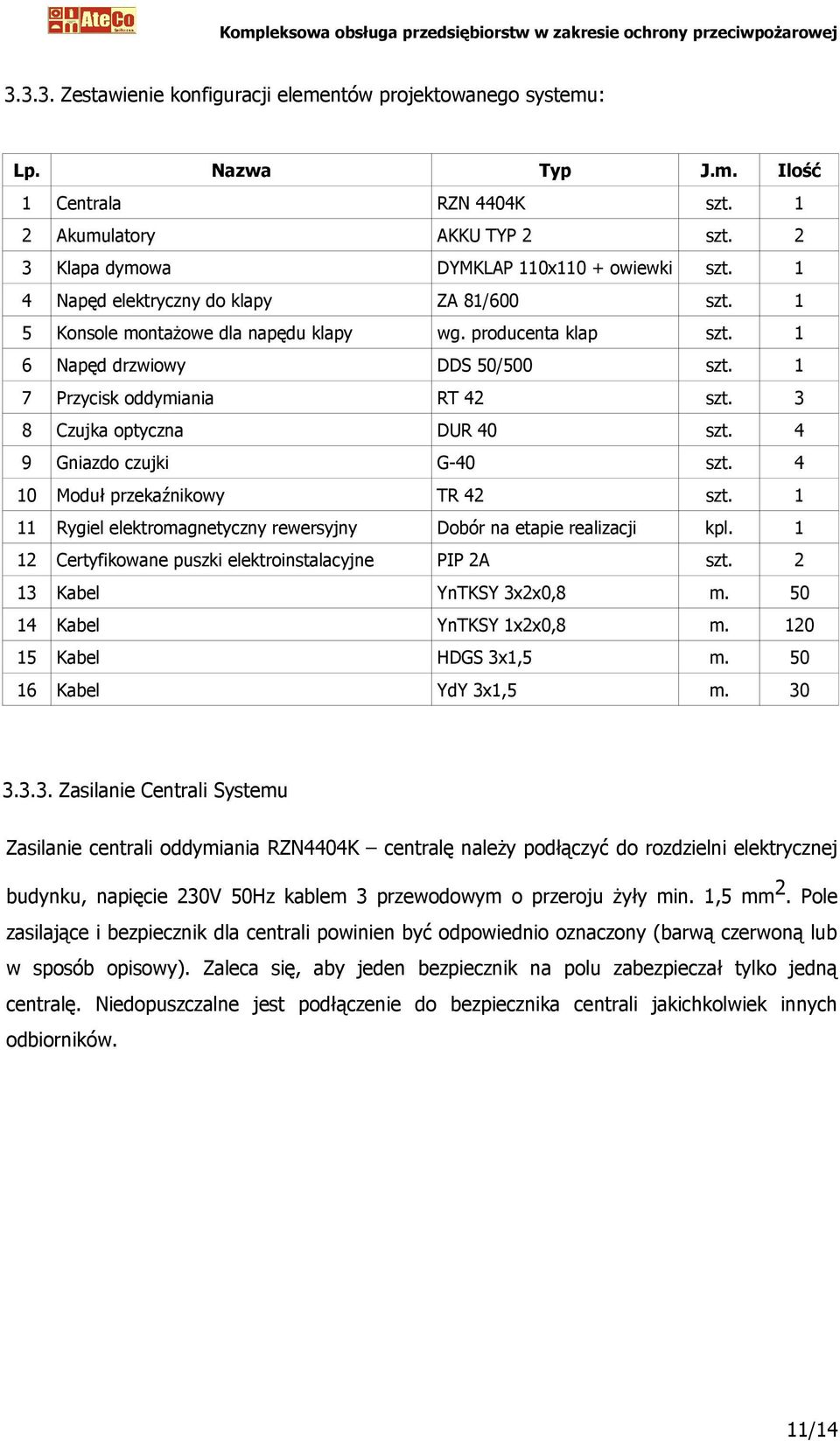

11 Zestawienie konfiguracji elementów projektowanego systemu: Lp. Nazwa Typ J.m. Ilość 1 Centrala RZN 4404K szt. 1 2 Akumulatory AKKU TYP 2 szt. 2 3 Klapa dymowa DYMKLAP 110x110 + owiewki szt. 1 4 Napęd elektryczny do klapy ZA 81/600 szt. 1 5 Konsole montażowe dla napędu klapy wg. producenta klap szt. 1 6 Napęd drzwiowy DDS 50/500 szt. 1 7 Przycisk oddymiania RT 42 szt. 3 8 Czujka optyczna DUR 40 szt. 4 9 Gniazdo czujki G-40 szt Moduł przekaźnikowy TR 42 szt Rygiel elektromagnetyczny rewersyjny Dobór na etapie realizacji kpl Certyfikowane puszki elektroinstalacyjne PIP 2A szt Kabel YnTKSY 3x2x0,8 m Kabel YnTKSY 1x2x0,8 m Kabel HDGS 3x1,5 m Kabel YdY 3x1,5 m Zasilanie Centrali Systemu Zasilanie centrali oddymiania RZN4404K centralę należy podłączyć do rozdzielni elektrycznej budynku, napięcie 230V 50Hz kablem 3 przewodowym o przeroju żyły min. 1,5 mm 2. Pole zasilające i bezpiecznik dla centrali powinien być odpowiednio oznaczony (barwą czerwoną lub w sposób opisowy). Zaleca się, aby jeden bezpiecznik na polu zabezpieczał tylko jedną centralę. Niedopuszczalne jest podłączenie do bezpiecznika centrali jakichkolwiek innych odbiorników. 11/14

12 4. Instalowanie 4.1. Zasady ogólne Montaż systemu powinien być przeprowadzony zgodnie z Projektem przez osoby posiadające kwalifikacje potwierdzone Certyfikatem producenta. Jeśli podczas instalowania systemów wystąpią jakiekolwiek odstępstwa od Projektu, to wszystkie niezbędne zmiany powinny być uzgodnione z Projektantem, a uzgodnione poprawki powinny być uwzględnione wraz z deklaracją zgodności i wprowadzone do dokumentacji powykonawczej Rozmieszczenie Rozmieszczenie wszystkich elementów systemów powinno być zgodne z Projektem. Wszelkie zmiany powinny być uzgodnione z Projektantem systemu Układanie kabli i rurek Okablowanie powinno być wykonane zgodnie z przepisami krajowymi Prowadzenie kabli powinno stosować się dodatkowo do poniższych zasad: Czynniki wpływające na przebieg tras kablowych: - zakłócenia elektromagnetyczne - możliwość uszkodzenia przez pożar - możliwość uszkodzenia mechanicznego - możliwość uszkodzenia przy konserwacji (w tym konserwacji innych urządzeń) Wszystkie kable i inne metalowe części systemu powinny być skutecznie oddzielone od metalowych części instalacji odgromowej Pętle dozorowe powinny być odseparowane od innych przewodów wysokiego napięcia na odległość nie mniejszą niż 0,3 m Należy stosować przewody YnTKSYekw 3x2x0,8, YnTKSYekw 1x2x0,8, oraz kable HdGs 3x1,5, YdY 3x1, Kable natynkowe zasilające urzadzenia wykonawcze ( HdGs ) powinny być montowane metalowymi obejmami mocującymi (np. OBO BETTERMAN typ 1015), o średnicy dostosowanej do przekroju kabla. Kabel należy mocować maksymalnie co 30 cm Kable prowadzone podtynkowo powinny być zaklejone zaprawą na głębokość przynajmniej 5mm Kable sygnałowe (czujek, przycisków oddymiania, przycisków przewietrzania) można układać w korytach lub rurkach elektroinstalacyjnych Nie wolno łączyć przewodów sygnałowych pomiędzy detektorami, należy w takim 12/14

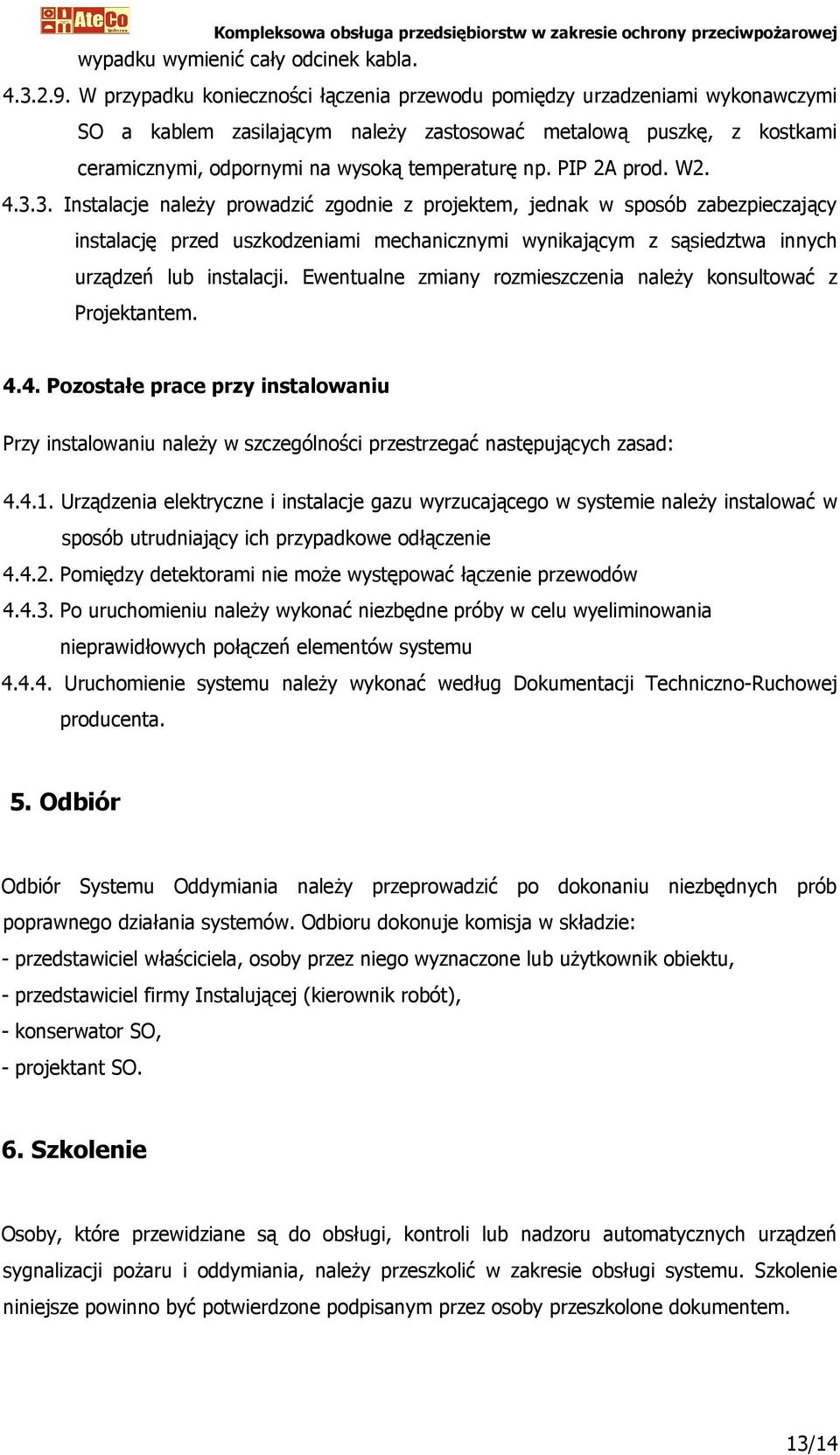

13 wypadku wymienić cały odcinek kabla W przypadku konieczności łączenia przewodu pomiędzy urzadzeniami wykonawczymi SO a kablem zasilającym należy zastosować metalową puszkę, z kostkami ceramicznymi, odpornymi na wysoką temperaturę np. PIP 2A prod. W Instalacje należy prowadzić zgodnie z projektem, jednak w sposób zabezpieczający instalację przed uszkodzeniami mechanicznymi wynikającym z sąsiedztwa innych urządzeń lub instalacji. Ewentualne zmiany rozmieszczenia należy konsultować z Projektantem Pozostałe prace przy instalowaniu Przy instalowaniu należy w szczególności przestrzegać następujących zasad: Urządzenia elektryczne i instalacje gazu wyrzucającego w systemie należy instalować w sposób utrudniający ich przypadkowe odłączenie Pomiędzy detektorami nie może występować łączenie przewodów Po uruchomieniu należy wykonać niezbędne próby w celu wyeliminowania nieprawidłowych połączeń elementów systemu Uruchomienie systemu należy wykonać według Dokumentacji Techniczno-Ruchowej producenta. 5. Odbiór Odbiór Systemu Oddymiania należy przeprowadzić po dokonaniu niezbędnych prób poprawnego działania systemów. Odbioru dokonuje komisja w składzie: - przedstawiciel właściciela, osoby przez niego wyznaczone lub użytkownik obiektu, - przedstawiciel firmy Instalującej (kierownik robót), - konserwator SO, - projektant SO. 6. Szkolenie Osoby, które przewidziane są do obsługi, kontroli lub nadzoru automatycznych urządzeń sygnalizacji pożaru i oddymiania, należy przeszkolić w zakresie obsługi systemu. Szkolenie niniejsze powinno być potwierdzone podpisanym przez osoby przeszkolone dokumentem. 13/14

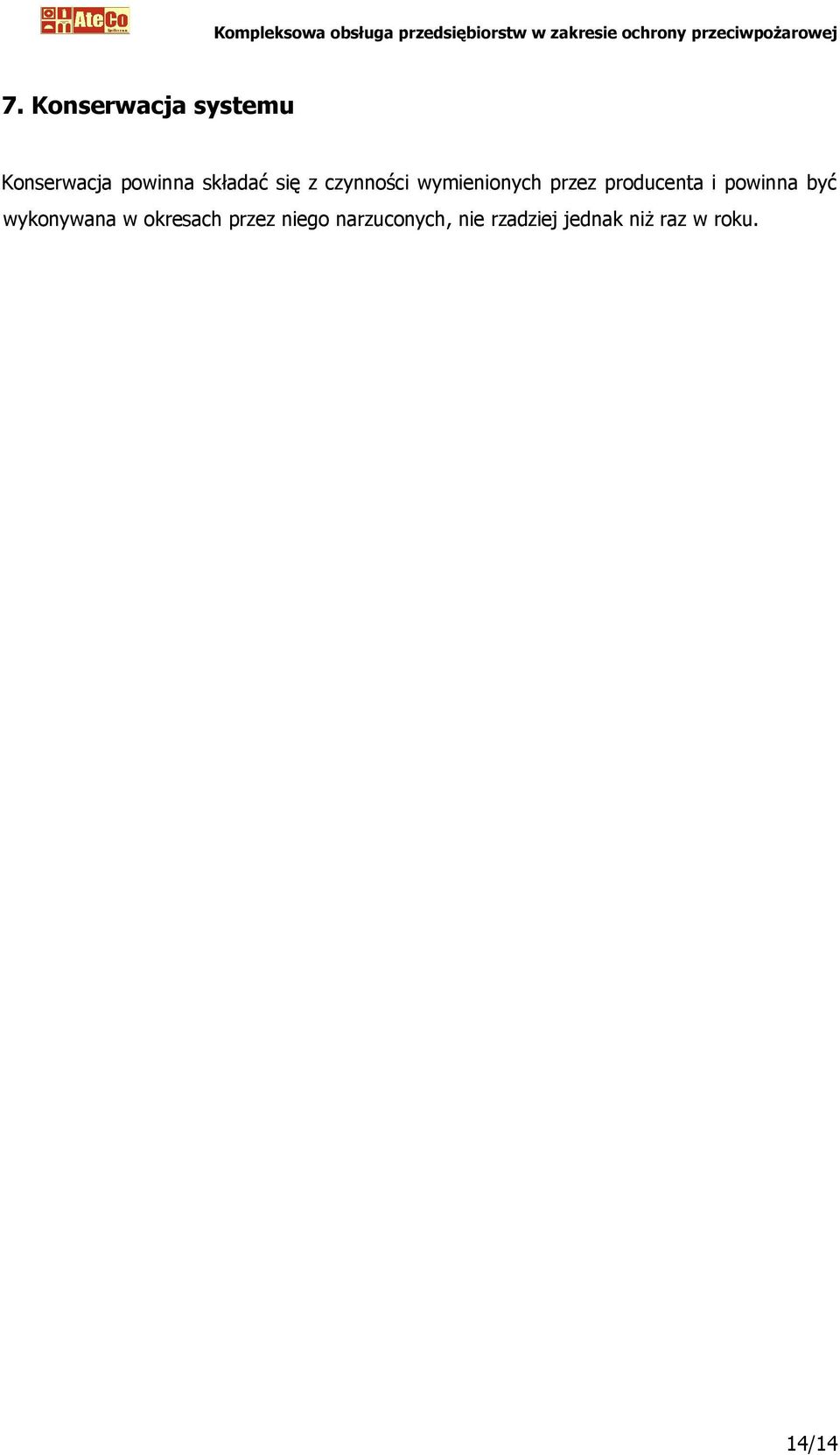

14 7. Konserwacja systemu Konserwacja powinna składać się z czynności wymienionych przez producenta i powinna być wykonywana w okresach przez niego narzuconych, nie rzadziej jednak niż raz w roku. 14/14
