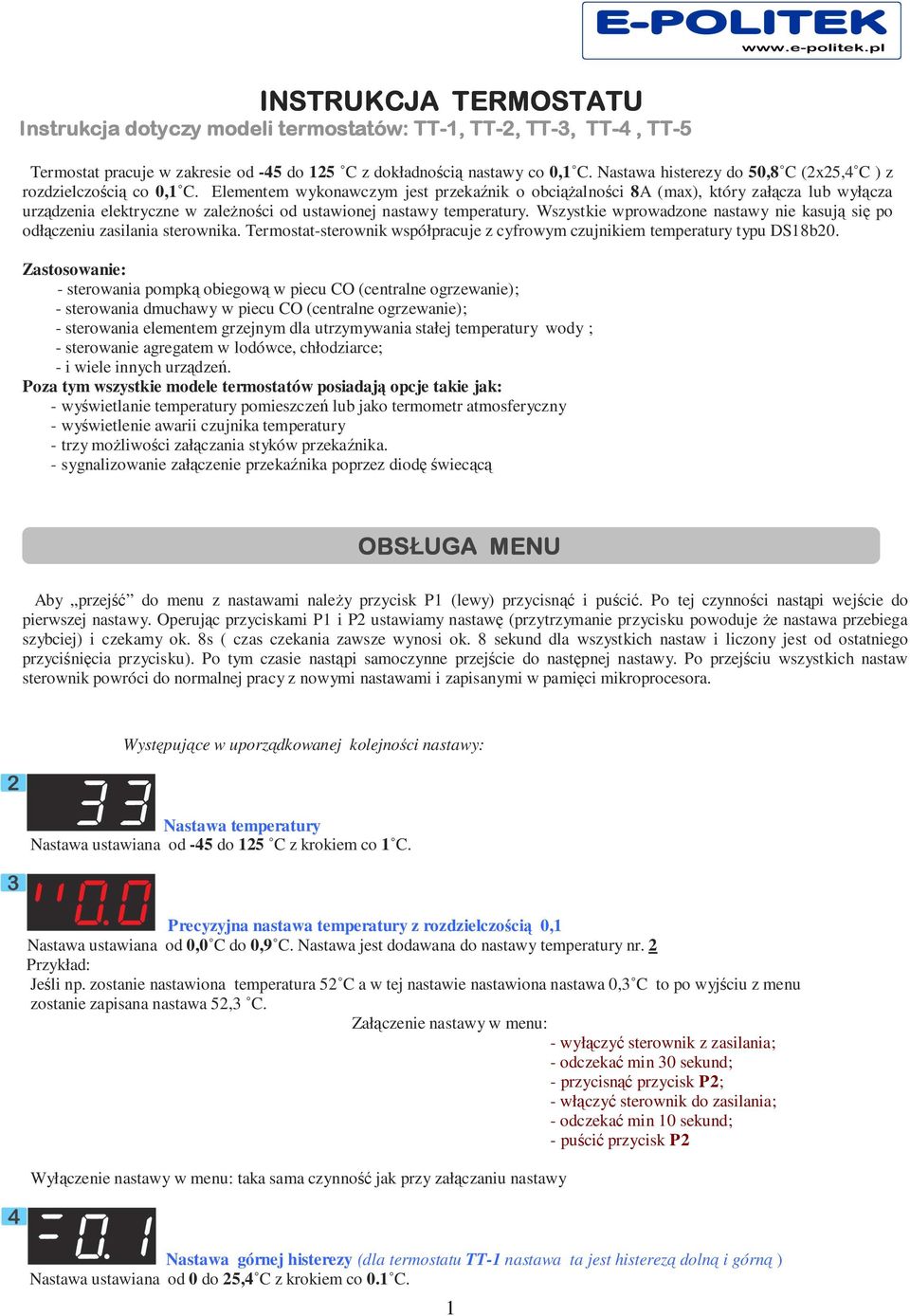

1 INSTRUKCJA TERMOSTATU Instrukcja dotyczy y modeli termostatów: : TT-1,, TT-2, TT-3, TT-4, TT-5 Termostat pracuje w zakresie od -45 do 125 C z dokładnością nastawy co 0,1 C. Nastawa histerezy do 50,8 C (2x25,4 C ) z rozdzielczością co 0,1 C. Elementem wykonawczym jest przekaźnik o obciążalności 8A (max), który załącza lub wyłącza urządzenia elektryczne w zależności od ustawionej nastawy temperatury. Wszystkie wprowadzone nastawy nie kasują się po odłączeniu zasilania sterownika. Termostat-sterownik współpracuje z cyfrowym czujnikiem temperatury typu DS18b20. Zastosowanie: - sterowania pompką obiegową w piecu CO (centralne ogrzewanie); - sterowania dmuchawy w piecu CO (centralne ogrzewanie); - sterowania elementem grzejnym dla utrzymywania stałej temperatury wody ; - sterowanie agregatem w lodówce, chłodziarce; - i wiele innych urządzeń. Poza tym wszystkie modele termostatów posiadają opcje takie jak: - wyświetlanie temperatury pomieszczeń lub jako termometr atmosferyczny - wyświetlenie awarii czujnika temperatury - trzy możliwości załączania styków przekaźnika. - sygnalizowanie załączenie przekaźnika poprzez diodę świecącą OBSŁUGA MENU Aby przejść do menu z nastawami należy przycisk P1 (lewy) przycisnąć i puścić. Po tej czynności nastąpi wejście do pierwszej nastawy. Operując przyciskami P1 i P2 ustawiamy nastawę (przytrzymanie przycisku powoduje że nastawa przebiega szybciej) i czekamy ok. 8s ( czas czekania zawsze wynosi ok. 8 sekund dla wszystkich nastaw i liczony jest od ostatniego przyciśnięcia przycisku). Po tym czasie nastąpi samoczynne przejście do następnej nastawy. Po przejściu wszystkich nastaw sterownik powróci do normalnej pracy z nowymi nastawami i zapisanymi w pamięci mikroprocesora. Występujące w uporządkowanej kolejności nastawy: Nastawa temperatury Nastawa ustawiana od -45 do 125 C z krokiem co 1 C. Precyzyjna nastawa temperatury z rozdzielczością 0,1 Nastawa ustawiana od 0,0 C do 0,9 C. Nastawa jest dodawana do nastawy temperatury nr. 2 Przykład: Jeśli np. zostanie nastawiona temperatura 52 C a w tej nastawie nastawiona nastawa 0,3 C to po wyjściu z menu zostanie zapisana nastawa 52,3 C. Załączenie nastawy w menu: - wyłączyć sterownik z zasilania; - odczekać min 30 sekund; - przycisnąć przycisk P2; - włączyć sterownik do zasilania; - odczekać min 10 sekund; - puścić przycisk P2 Wyłączenie nastawy w menu: taka sama czynność jak przy załączaniu nastawy Nastawa górnej histerezy (dla termostatu TT-1 nastawa ta jest histerezą dolną i górną ) Nastawa ustawiana od 0 do 25,4 C z krokiem co 0.1 C. 1

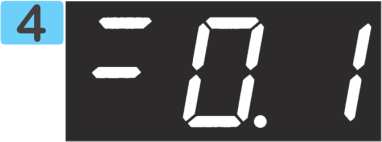

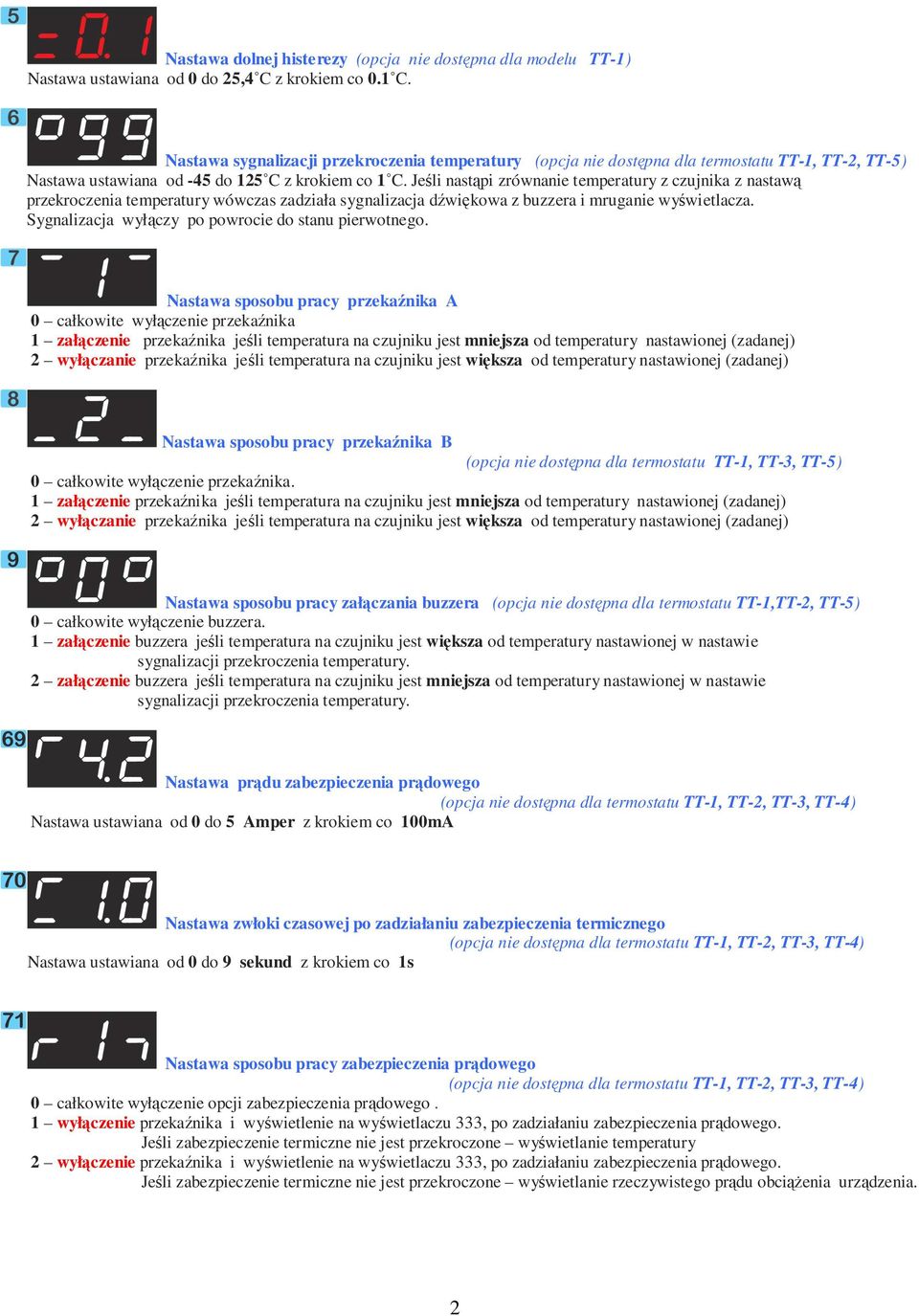

2 Nastawa dolnej histerezy (opcja nie dostępna dla modelu TT-1) Nastawa ustawiana od 0 do 25,4 C z krokiem co 0.1 C. Nastawa sygnalizacji przekroczenia temperatury (opcja nie dostępna dla termostatu TT-1, TT-2, TT-5) Nastawa ustawiana od -45 do 125 C z krokiem co 1 C. Jeśli nastąpi zrównanie temperatury z czujnika z nastawą przekroczenia temperatury wówczas zadziała sygnalizacja dźwiękowa z buzzera i mruganie wyświetlacza. Sygnalizacja wyłączy po powrocie do stanu pierwotnego. Nastawa sposobu pracy przekaźnika A 0 całkowite wyłączenie przekaźnika 1 załączenie przekaźnika jeśli temperatura na czujniku jest mniejsza od temperatury nastawionej (zadanej) 2 wyłączanie przekaźnika jeśli temperatura na czujniku jest większa od temperatury nastawionej (zadanej) Nastawa sposobu pracy przekaźnika B (opcja nie dostępna dla termostatu TT-1, TT-3, TT-5) 0 całkowite wyłączenie przekaźnika. 1 załączenie przekaźnika jeśli temperatura na czujniku jest mniejsza od temperatury nastawionej (zadanej) 2 wyłączanie przekaźnika jeśli temperatura na czujniku jest większa od temperatury nastawionej (zadanej) Nastawa sposobu pracy załączania buzzera (opcja nie dostępna dla termostatu TT-1,TT-2, TT-5) 0 całkowite wyłączenie buzzera. 1 załączenie buzzera jeśli temperatura na czujniku jest większa od temperatury nastawionej w nastawie sygnalizacji przekroczenia temperatury. 2 załączenie buzzera jeśli temperatura na czujniku jest mniejsza od temperatury nastawionej w nastawie sygnalizacji przekroczenia temperatury. Nastawa prądu zabezpieczenia prądowego Nastawa ustawiana od 0 do 5 Amper z krokiem co 100mA Nastawa zwłoki czasowej po zadziałaniu zabezpieczenia termicznego Nastawa ustawiana od 0 do 9 sekund z krokiem co 1s Nastawa sposobu pracy zabezpieczenia prądowego 0 całkowite wyłączenie opcji zabezpieczenia prądowego. 1 wyłączenie przekaźnika i wyświetlenie na wyświetlaczu 333, po zadziałaniu zabezpieczenia prądowego. Jeśli zabezpieczenie termiczne nie jest przekroczone wyświetlanie temperatury 2 wyłączenie przekaźnika i wyświetlenie na wyświetlaczu 333, po zadziałaniu zabezpieczenia prądowego. Jeśli zabezpieczenie termiczne nie jest przekroczone wyświetlanie rzeczywistego prądu obciążenia urządzenia. 2

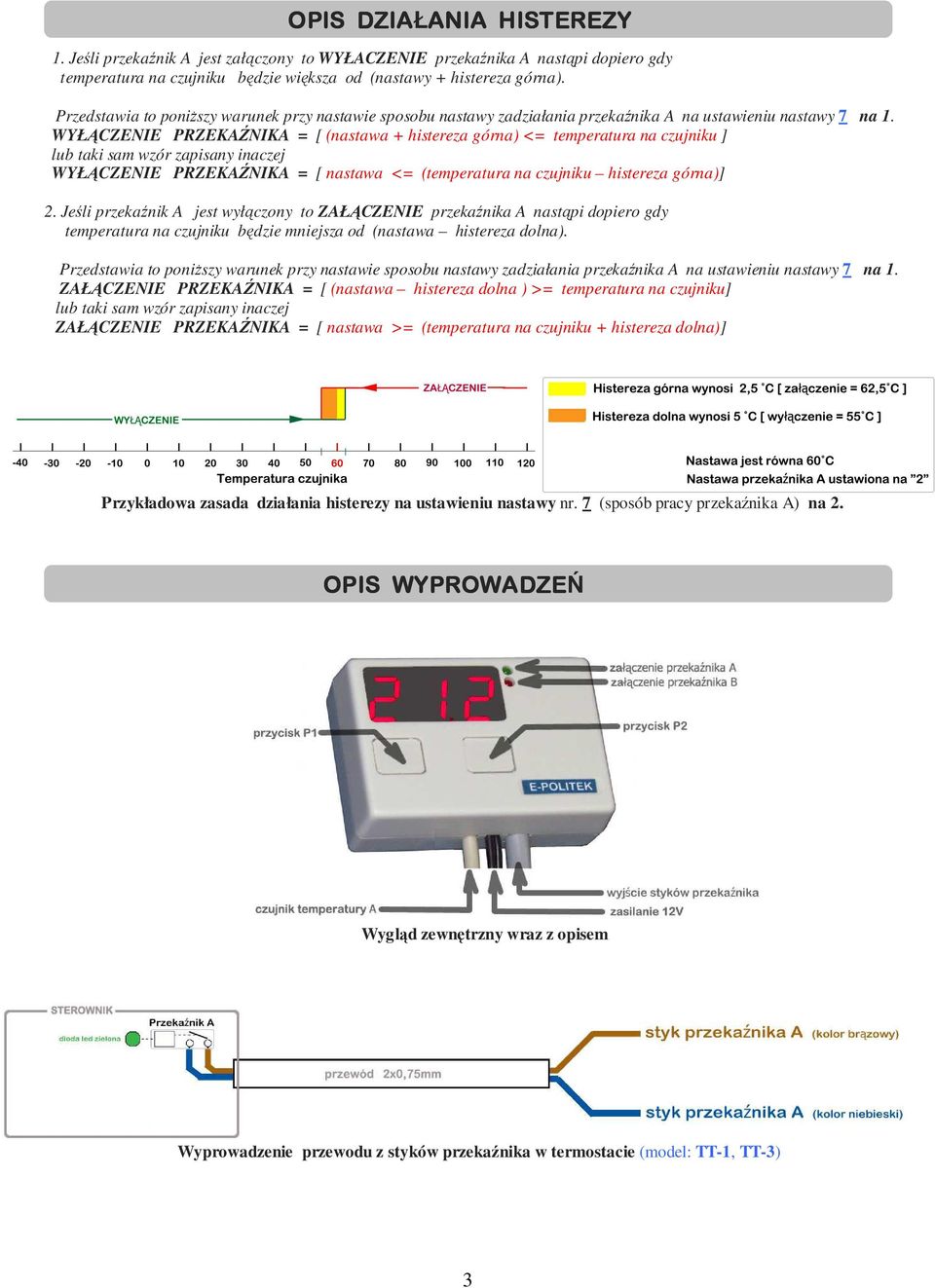

3 OPIS DZIAŁANIA ANIA HISTEREZY 1. Jeśli przekaźnik A jest załączony to WYŁACZENIE przekaźnika A nastąpi dopiero gdy temperatura na czujniku będzie większa od (nastawy + histereza górna). Przedstawia to poniższy warunek przy nastawie sposobu nastawy zadziałania przekaźnika A na ustawieniu nastawy 7 na 1. WYŁĄCZENIE PRZEKAŹNIKA = [ (nastawa + histereza górna) <= temperatura na czujniku ] lub taki sam wzór zapisany inaczej WYŁĄCZENIE PRZEKAŹNIKA = [ nastawa <= (temperatura na czujniku histereza górna)] 2. Jeśli przekaźnik A jest wyłączony to ZAŁĄCZENIE przekaźnika A nastąpi dopiero gdy temperatura na czujniku będzie mniejsza od (nastawa histereza dolna). Przedstawia to poniższy warunek przy nastawie sposobu nastawy zadziałania przekaźnika A na ustawieniu nastawy 7 na 1. ZAŁĄCZENIE PRZEKAŹNIKA = [ (nastawa histereza dolna ) >= temperatura na czujniku] lub taki sam wzór zapisany inaczej ZAŁĄCZENIE PRZEKAŹNIKA = [ nastawa >= (temperatura na czujniku + histereza dolna)] Przykładowa zasada działania histerezy na ustawieniu nastawy nr. 7 (sposób pracy przekaźnika A) na 2. OPIS WYPROWADZEŃ Wygląd zewnętrzny wraz z opisem Wyprowadzenie przewodu z styków przekaźnika w termostacie (model: TT-1, TT-3) 3

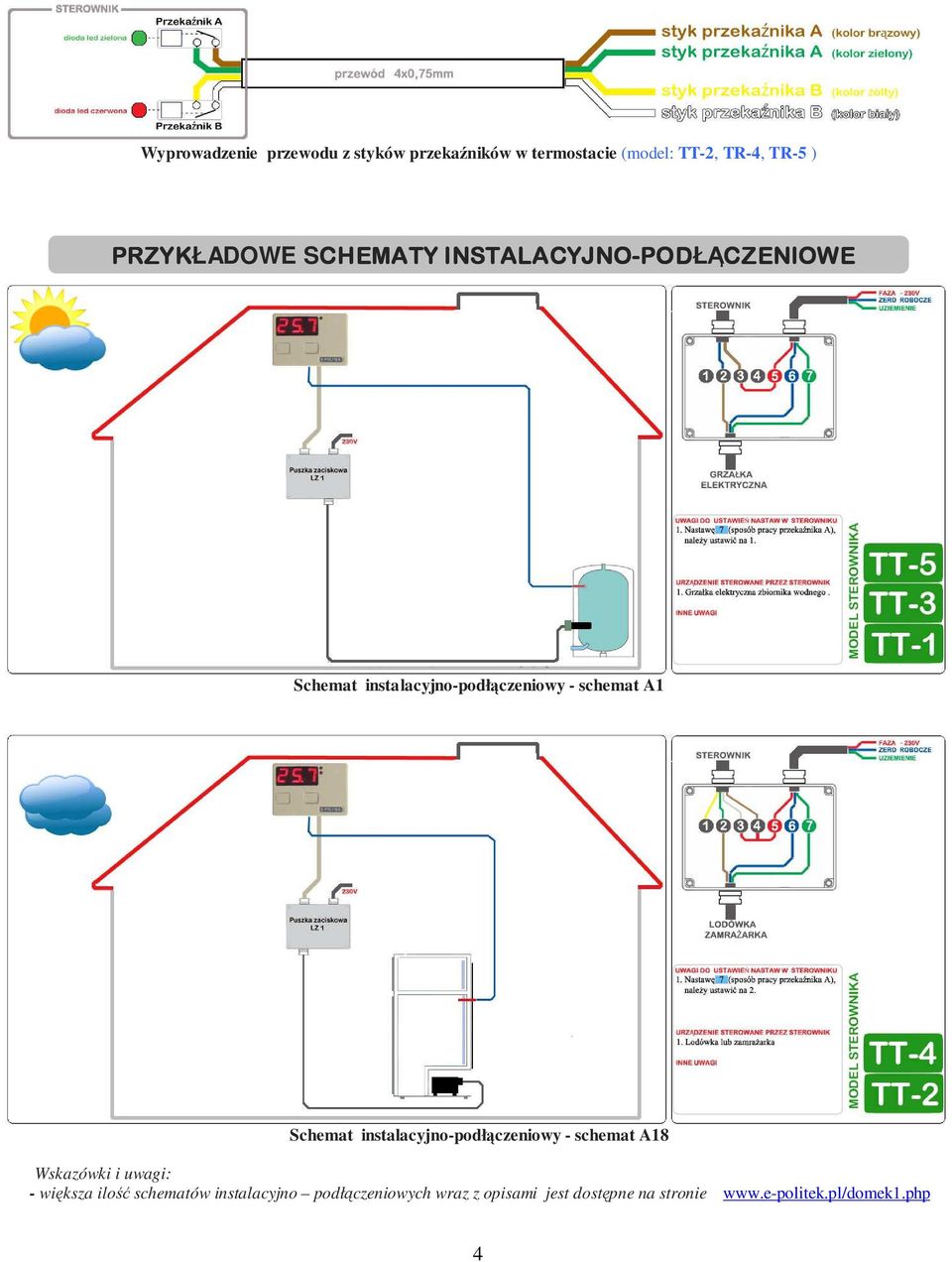

4 Wyprowadzenie przewodu z styków przekaźników w termostacie (model: TT-2, TR-4, TR-5 ) PRZYKŁADOWE SCHEMATY INSTALACYJNO-POD PODŁĄCZENIOWE Schemat instalacyjno-podłączeniowy - schemat A1 Schemat instalacyjno-podłączeniowy - schemat A18 Wskazówki i uwagi: - większa ilość schematów instalacyjno podłączeniowych wraz z opisami jest dostępne na stronie 4

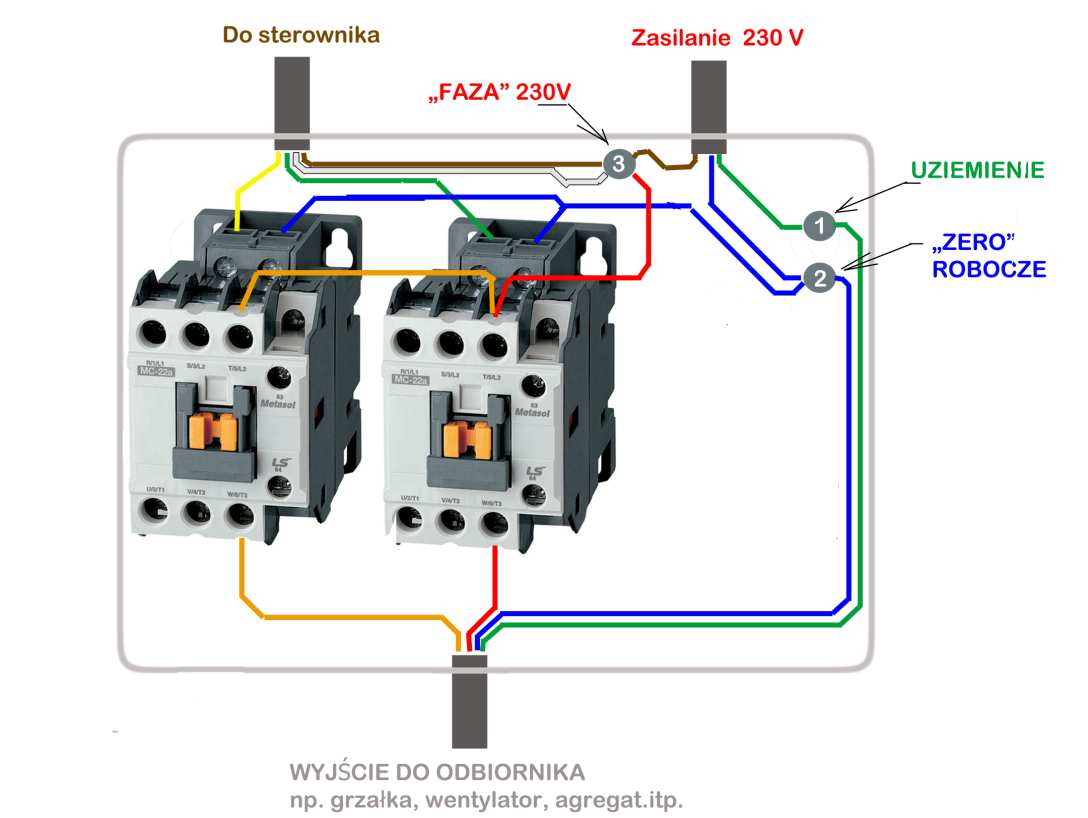

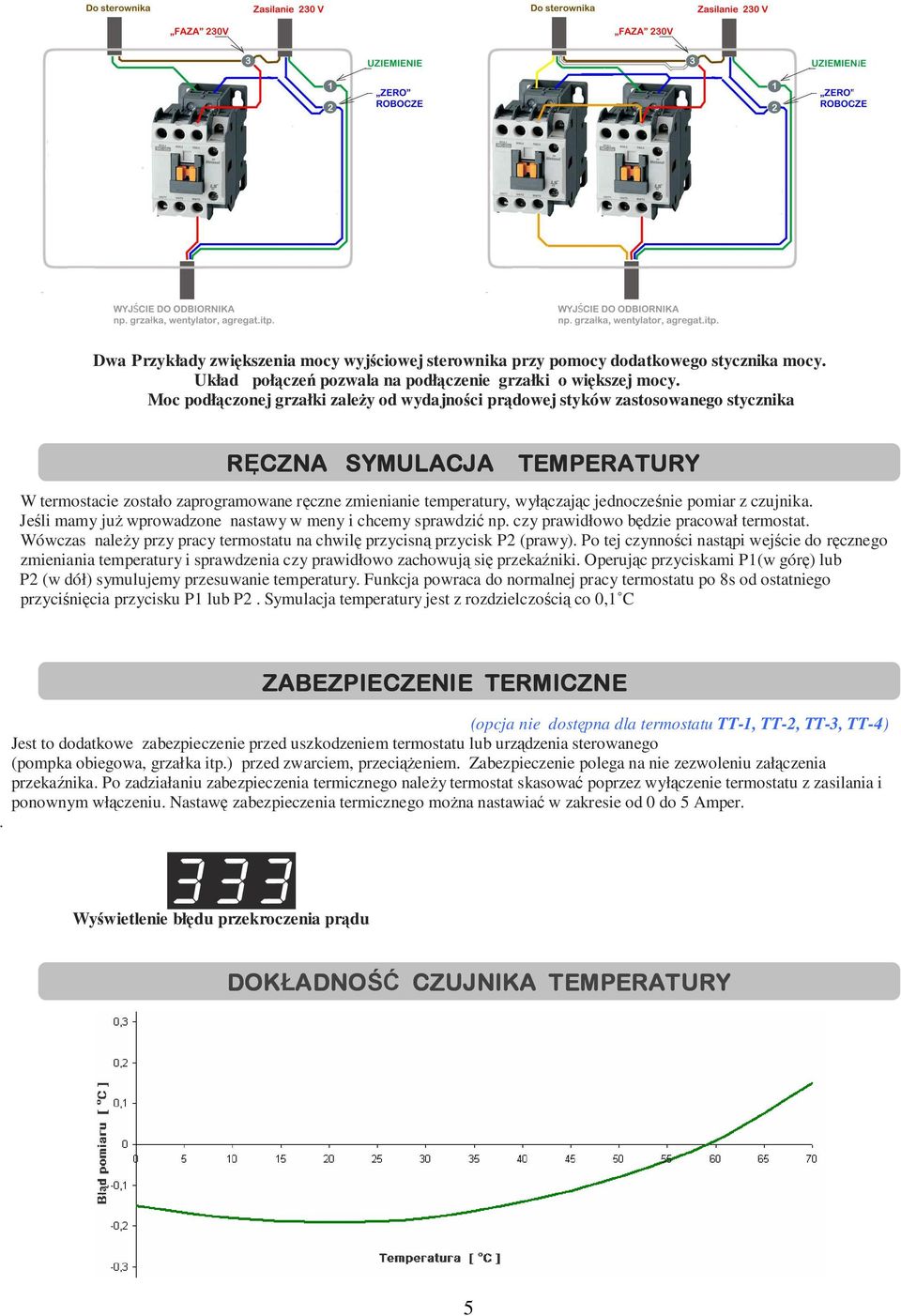

5 Dwa Przykłady zwiększenia mocy wyjściowej sterownika przy pomocy dodatkowego stycznika mocy. Układ połączeń pozwala na podłączenie grzałki o większej mocy. Moc podłączonej grzałki zależy od wydajności prądowej styków zastosowanego stycznika RĘCZNA SYMULACJA TEMPERATURY W termostacie zostało zaprogramowane ręczne zmienianie temperatury, wyłączając jednocześnie pomiar z czujnika. Jeśli mamy już wprowadzone nastawy w meny i chcemy sprawdzić np. czy prawidłowo będzie pracował termostat. Wówczas należy przy pracy termostatu na chwilę przycisną przycisk P2 (prawy). Po tej czynności nastąpi wejście do ręcznego zmieniania temperatury i sprawdzenia czy prawidłowo zachowują się przekaźniki. Operując przyciskami P1(w górę) lub P2 (w dół) symulujemy przesuwanie temperatury. Funkcja powraca do normalnej pracy termostatu po 8s od ostatniego przyciśnięcia przycisku P1 lub P2. Symulacja temperatury jest z rozdzielczością co 0,1 C. ZABEZPIECZENIE TERMICZNE Jest to dodatkowe zabezpieczenie przed uszkodzeniem termostatu lub urządzenia sterowanego (pompka obiegowa, grzałka itp.) przed zwarciem, przeciążeniem. Zabezpieczenie polega na nie zezwoleniu załączenia przekaźnika. Po zadziałaniu zabezpieczenia termicznego należy termostat skasować poprzez wyłączenie termostatu z zasilania i ponownym włączeniu. Nastawę zabezpieczenia termicznego można nastawiać w zakresie od 0 do 5 Amper. Wyświetlenie błędu przekroczenia prądu DOK OKŁADN ADNOŚĆ CZUJNIKA TEMPERATURY 5

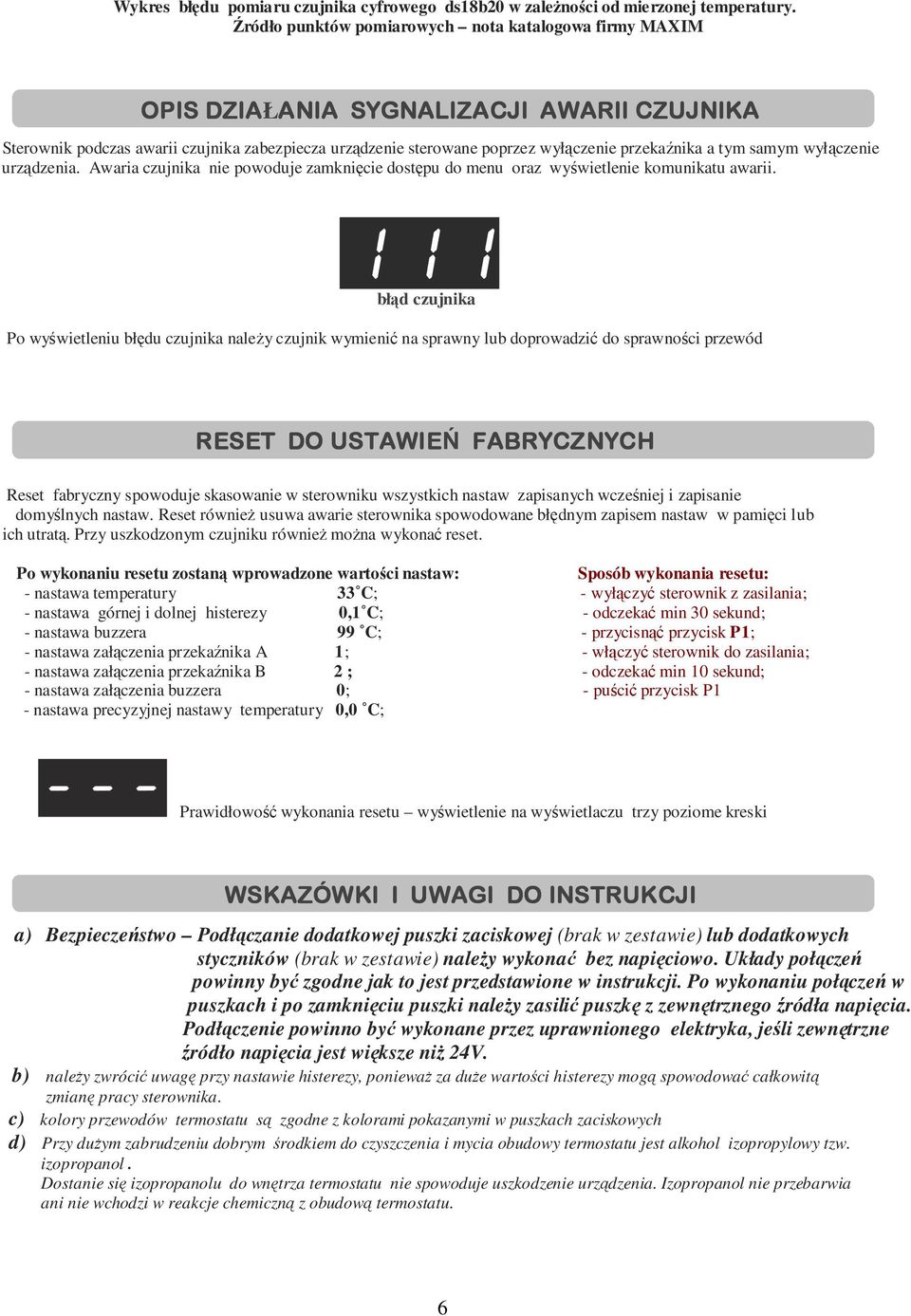

6 Wykres błędu pomiaru czujnika cyfrowego ds18b20 w zależności od mierzonej temperatury. Źródło punktów pomiarowych nota katalogowa firmy MAXIM OPIS DZIAŁANIA ANIA SYGNALIZACJI AWARII CZUJNIKA Sterownik podczas awarii czujnika zabezpiecza urządzenie sterowane poprzez wyłączenie przekaźnika a tym samym wyłączenie urządzenia. Awaria czujnika nie powoduje zamknięcie dostępu do menu oraz wyświetlenie komunikatu awarii. błąd czujnika Po wyświetleniu błędu czujnika należy czujnik wymienić na sprawny lub doprowadzić do sprawności przewód RESET DO USTAWIEŃ FABRYCZNYCH Reset fabryczny spowoduje skasowanie w sterowniku wszystkich nastaw zapisanych wcześniej i zapisanie domyślnych nastaw. Reset również usuwa awarie sterownika spowodowane błędnym zapisem nastaw w pamięci lub ich utratą. Przy uszkodzonym czujniku również można wykonać reset. Po wykonaniu resetu zostaną wprowadzone wartości nastaw: Sposób wykonania resetu: - nastawa temperatury 33 C; - wyłączyć sterownik z zasilania; - nastawa górnej i dolnej histerezy 0,1 C; - odczekać min 30 sekund; - nastawa buzzera 99 C; - przycisnąć przycisk P1; - nastawa załączenia przekaźnika A 1; - włączyć sterownik do zasilania; - nastawa załączenia przekaźnika B 2 ; - odczekać min 10 sekund; - nastawa załączenia buzzera 0; - puścić przycisk P1 - nastawa precyzyjnej nastawy temperatury 0,0 C; Prawidłowość wykonania resetu wyświetlenie na wyświetlaczu trzy poziome kreski WSKAZÓWKI I UWAGI DO INSTRUKCJI a) Bezpieczeństwo Podłączanie dodatkowej puszki zaciskowej (brak w zestawie) lub dodatkowych styczników (brak w zestawie) należy wykonać bez napięciowo. Układy połączeń powinny być zgodne jak to jest przedstawione w instrukcji. Po wykonaniu połączeń w puszkach i po zamknięciu puszki należy zasilić puszkę z zewnętrznego źródła napięcia. Podłączenie powinno być wykonane przez uprawnionego elektryka, jeśli zewnętrzne źródło napięcia jest większe niż 24V. b) należy zwrócić uwagę przy nastawie histerezy, ponieważ za duże wartości histerezy mogą spowodować całkowitą zmianę pracy sterownika. c) kolory przewodów termostatu są zgodne z kolorami pokazanymi w puszkach zaciskowych d) Przy dużym zabrudzeniu dobrym środkiem do czyszczenia i mycia obudowy termostatu jest alkohol izopropylowy tzw. izopropanol. Dostanie się izopropanolu do wnętrza termostatu nie spowoduje uszkodzenie urządzenia. Izopropanol nie przebarwia ani nie wchodzi w reakcje chemiczną z obudową termostatu. 6

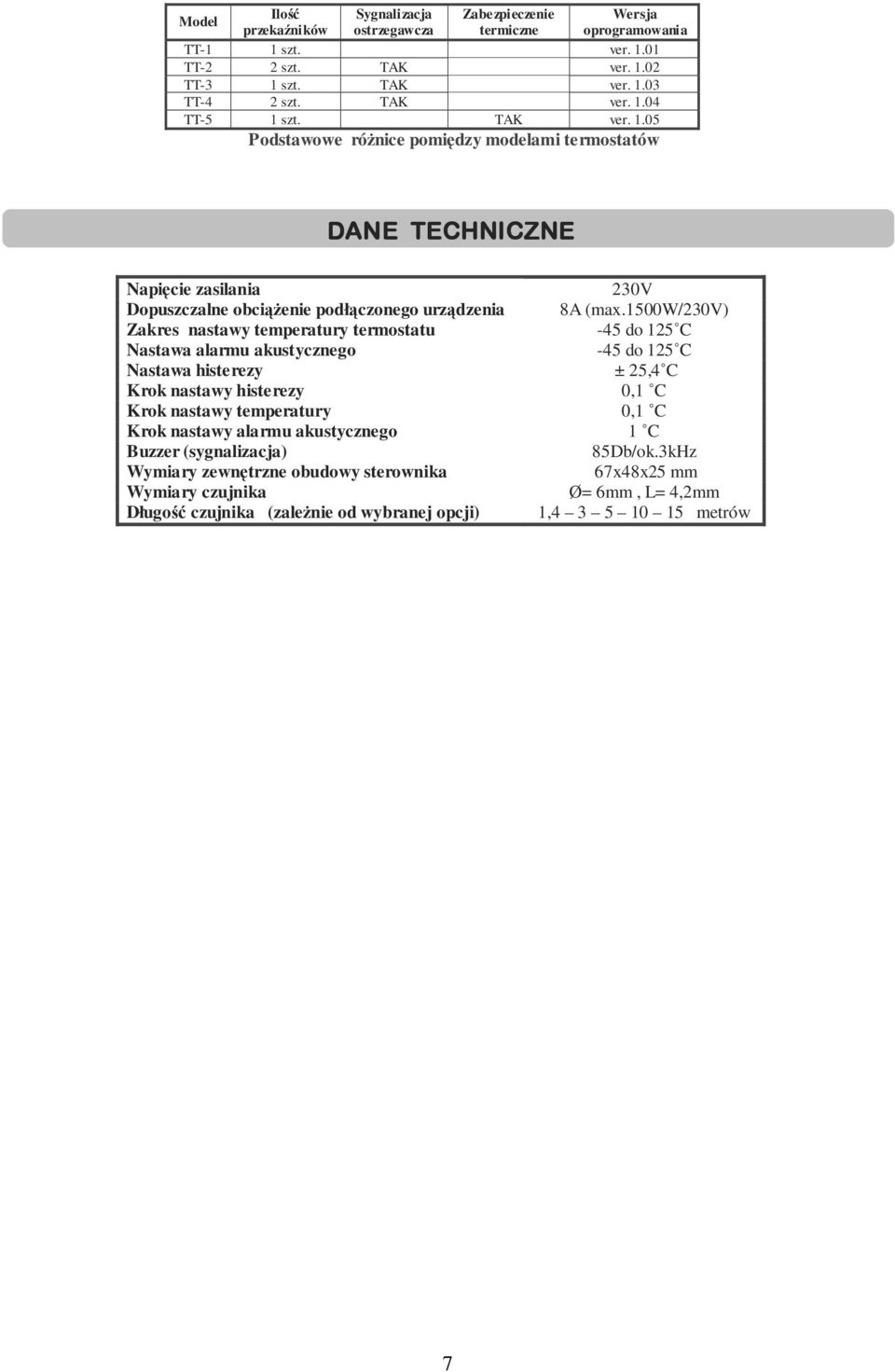

7 Model Ilość Sygnalizacja Zabezpieczenie Wersja przekaźników ostrzegawcza termiczne oprogramowania TT-1 1 szt. ver TT-2 2 szt. TAK ver TT-3 1 szt. TAK ver TT-4 2 szt. TAK ver TT-5 1 szt. TAK ver Podstawowe różnice pomiędzy modelami termostatów DANE TECHNICZNE Napięcie zasilania Dopuszczalne obciążenie podłączonego urządzenia Zakres nastawy temperatury termostatu Nastawa alarmu akustycznego Nastawa histerezy Krok nastawy histerezy Krok nastawy temperatury Krok nastawy alarmu akustycznego Buzzer (sygnalizacja) Wymiary zewnętrzne obudowy sterownika Wymiary czujnika Długość czujnika (zależnie od wybranej opcji) 230V 8A (max.1500w/230v) -45 do 125 C -45 do 125 C ± 25,4 C 0,1 C 0,1 C 1 C 85Db/ok.3kHz 67x48x25 mm Ø= 6mm, L= 4,2mm 1, metrów 7
