Spis zawartości projektu I. Część opisowa. II. Część graficzna.

Transkrypt

1

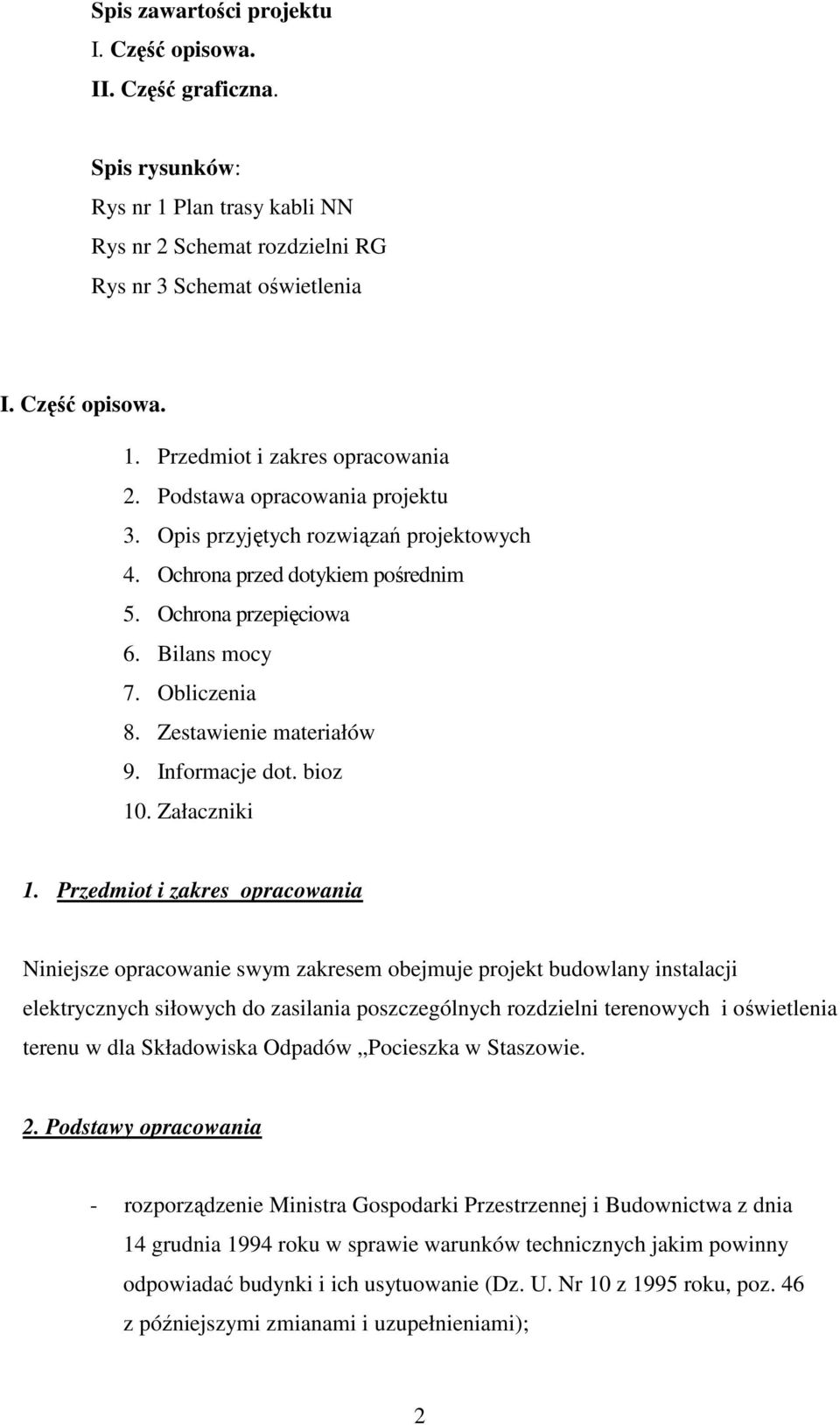

2 Spis zawartości projektu I. Część opisowa. II. Część graficzna. Spis rysunków: Rys nr 1 Plan trasy kabli NN Rys nr 2 Schemat rozdzielni RG Rys nr 3 Schemat oświetlenia I. Część opisowa. 1. Przedmiot i zakres opracowania 2. Podstawa opracowania projektu 3. Opis przyjętych rozwiązań projektowych 4. Ochrona przed dotykiem pośrednim 5. Ochrona przepięciowa 6. Bilans mocy 7. Obliczenia 8. Zestawienie materiałów 9. Informacje dot. bioz 10. Załaczniki 1. Przedmiot i zakres opracowania Niniejsze opracowanie swym zakresem obejmuje projekt budowlany instalacji elektrycznych siłowych do zasilania poszczególnych rozdzielni terenowych i oświetlenia terenu w dla Składowiska Odpadów Pocieszka w Staszowie. 2. Podstawy opracowania - rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 10 z 1995 roku, poz. 46 z późniejszymi zmianami i uzupełnieniami); 2

3 - rozporządzenie Ministra Spraw Wewnętrznych z dnia 3 lipca 2003 roku w sprawie szczegółowego zakresu i formy projektu budowlanego - inwentaryzacja do celów projektowych wykonana w kwietniu 2009 roku. - Norma N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe - Norma PN-ICE Ochrona przeciwporażeniowa. - Norma PN-ICE Instalacje w obiektach budowlanych. Dobór - i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. - Norma PN-ICE Instalacje w obiektach budowlanych. Dobór - Norma PN-ICE Instalacje w obiektach budowlanych. Dobór - i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. - Norma PN-ICE Instalacje w obiektach budowlanych. Dobór - i montaż wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami. - Norma PN-ICE Instalacje w obiektach budowlanych. Dobór - i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. - Norma PN-ICE Instalacje w obiektach budowlanych. Dobór - i montaż wyposażenia elektrycznego. Urządzenia do odłączania izolacyjnego - i łączenia. - Aktualne przepisy i zarządzenia 3. Instalacje elektryczne - opis przyjętych rozwiązań projektowych 3.1 Opis stanu istniejącego Składowisko odpadów obecnie zasilane jest ze słupa linii napowietrznej NN linią doprowadzoną do baraku socjalnego. Układ pomiarowy i główne zabezpieczenie znajdują się w baraku socjalnym. 3.2 Zasilanie W celu wykonania zasilania poszczególnych rozdzielni terenowych oraz oświetlenia terenu zaprojektowano rozdzielnię główną RG przy budynku socjalnym. Rozdzielnia wyposażona jest w zabezpieczenia i układ sterownia oświetleniem zewnętrznym. Z rozdzielni będą wyprowadzone kable typu YAKY 5x16 dla zasilania : 3

4 1. Szafy sterująco zsilającej pompowni ścieków RP. 2. Rozdzielni RGz kontenera i pochodni biogazu 3. Rozdzielni RZ dla zasilania urządzenia zraszającego przy zbiorniku deszczówki. Istniejącą tablicę bezpiecznikową w baraku socjalnym zasilić przewodem YDY3x4. Rozdzielnia pompowni dostarczana jest przez dostawce pompowni. Rozdzielnia pompowni wyposażona jest w kpl. układ sterująco zasilający a w szczególności: 1. Realizację programu pracy pomp w oparciu o sterownik 2. Układ rozruchowy soft-start 3. Przemienną pracę pomp 4. Kontrola 5 poziomów ścieków 5. Możliwość odstawienia każdej pompy 6. Możliwość odczytu pracy pompy na sterowniku 7. Szafa wyposażona jest w układ zabezpieczający przeciwporażeniowy i przeciwprzepięciowy, gniazdo serwisowe 230V, optyczny układ alarmu stanów awaryjnych. Standartowo szafa montowana jest na obudowie pompowni. Z uwagi na fakt, że w miarę zasypywania niecki będą nadbudowywane kręgi szafie należy zabudować na ścianie betonowej zbiornika ścisków. Przy zamówieniu u dostawcy należy uwzględnić dłuższe niż standardowe odcinki kabli zasilających i sterowniczych. Rozdzielnię RG zaprojektowano szafową z tworzywa termoutwardzalnego odpornego na promienie UV w II kl. ochronności. Sopień ochrony - IP55.Rozdzielnię RG posadowić na fundamencie poliestrowym min. 0,5m powyżej terenu. Nad rozdzielnią wykonać daszek z blachy stalowej ocynkowanej powlekanej w celu ochrony przed opadami. Rozdzielnię RZ do zasilania pompy zraszania zaprojektowano jako obudową RN-1x8-55 z wyłącznikiem różnicowoprądowym i nadprądowym. Do zasilania pompy zaprojektowano zestaw gniazd Polam - Nakło3f i 1f w obudowie IP44 z wyłącznikiem. Cały zestaw należy mocować do profilu RK180x180x3. Profil RK mocować do fundamentu Poliestrowego. Nad rozdzielnią wykonać z blachy ocynkownej powlekanej daszek ochronny 3.3 Oświetlenie terenu Do oświetlenia terenu wokół baraku socjalnego, wagi i otwartego zbiornika z deczczówką zaprojektowano oprawy sodowe typu OUSb-150 w II kl. izolacji z lampami 4

5 SON-150 W. Oprawy będą mocowane na słupie stalowym ocynkowanym sześciokątnym typu S-70P o wysokości 7m produkcji Elektromontaż Rzeszów. Słupy posadowić na typowym fundamencie F150/200. Do bezpośredniego zawieszenia lamp przyjęto wysięgnik rurowy ocynkowany stalowy 0,5m. Zabezpieczenie opraw będzie bezpiecznikiem topikowym w złaczu słupowym IZk. Połączenie opraw z zabezpieczeniem wykonać przewodem YDY3x1,5 mm2. Ostatni słup uziemić bednarką FeZn25x Wytyczne układania kabli Kabel zasilające rozdzielnie i kable oświetleniowe w terenie układać na głębokości 0,7 m. na podsypce z piasku 2x10 cm. Po nasypaniu gruntu rodzimego na wysokości 25 cm od płaszcza kabla należy ułożyć folię sygnalizacyjną koloru niebieskiego i ponownie zasypać gruntem rodzimym. Kable wyposażyć w niepalne i trwałe oznaczniki kablowe z podaniem typu kabla, roku ułożenia i trasy. Skrzyżowania kabli z instalacja mi podziemnymi i drogą wykonać w rurach ochronnych DVK75 Wzdłuż trasy kabli ułożyć odcinki bednarki ocynkowanej FeZn 25 x 4 i podłączyć do niej rozdzielnie terenowe i ostatni słup. 4. Ochrona przed dotykiem pośrednim Jako system ochrony przed dotykiem pośrednim przyjęto szybkie wyłączenie zasilania w układzie sieci TN-C-S. Ochronę przed dotykiem pośrednim uzyskano przez stworzenie warunków szybkiego wyłączenia zasilania obwodu w przypadku przekroczenia wartości napięcia dotykowego bezpiecznego w układzie sieciowym TN-S zapewniono przez odpowiedni dobór zabezpieczeń i przekroju przewodów oraz zastosowanie wyłączników ochronnych różnicowoprądowych o prądzie wyłączalnym 30 ma. Rozdzielnie terenowe i ostatni słup obwodu uziemić. Wartość rezystancji uziemienia max 30 Ohm. 5. Ochrona przepięciowa Do ochrony przepięciowej w rozdzielniach zaprojektowano ograniczniki przepięć lasy B typu DV TNS SN

6 6. Bilans mocy Urządzenia projektowane: 1. Pompa ścieków nr 1-7 kw 2. Pompa ścieków nr 2-7 kw ( rezerwowa włączana po przekroczeniu poziomu max.) 3. Urządzenie zraszające - 3 kw 4. Układ spalania biogazu: pochodnia wraz z kontenerem - 10 kw Przewidywana równoczesna praca urządzeń: 1. Pompy ścieków nr 1 i nr 2 2x7kW 2. Układ spalania biogazu - 10kW 3. Kontener socjalny 4kW Razem: = 28kW Moc wynikająca z wartości zabezpieczenia przedlicznikowego - 30kW 7. Obliczenia Sprawdzenie warunku doboru kabla: Obliczenia wykonano dla rozdzielni RZ (najdłuższy obwód) P=3,0 kw I B =6,5A I N =20A/gG YAKY5x16 I D =52 I B < I N < I Z I B - Prąd obciążenia badanego obwodu [A] I N - Prąd znamionowy wkładki bezpiecznikowej [A] I Z - Prąd długotrwały obciążenia kabla [A] 6,5A<20A<52A I Z k I > 1,45 B k=1,6 dla zabezpieczenia WTN-1 1,6 20 I Z = 52 A > = 22A 1,45 Projektowany kabel spełnia kryteria doboru na warunki zwarciowe. 6

7 Obliczenie spadku napięcia przy rozruchu pompy Prąd rozruchowy I=38A u% = I cosϕ l γ s U , u % = = 5,3% Obliczenie skuteczności ochrony przed dotykiem pośrednim Transformator 100kVA Rt=0,03Ohm Xt= 0,07 Przyłącze napowietrzne 4xAl35mm2 l=400m Rp=0,7 Ohm Xp=0,24 Ohm Kabel zasilający YAKY5x16 mm2 l=202m Rk=0,76 Ohm Xk=0,072 Ohm Z=1,54 Ohm Za=1,54x1,25=1,93 Ohm Prąd wyłączalny dla czasu 5s I zabezpieczenia 20A gg Ia=114A IaxZa<Uo 114x1,93 Ohm = 220V<230V Ochrona przed dotykiem pośrednim jest spełniona 7

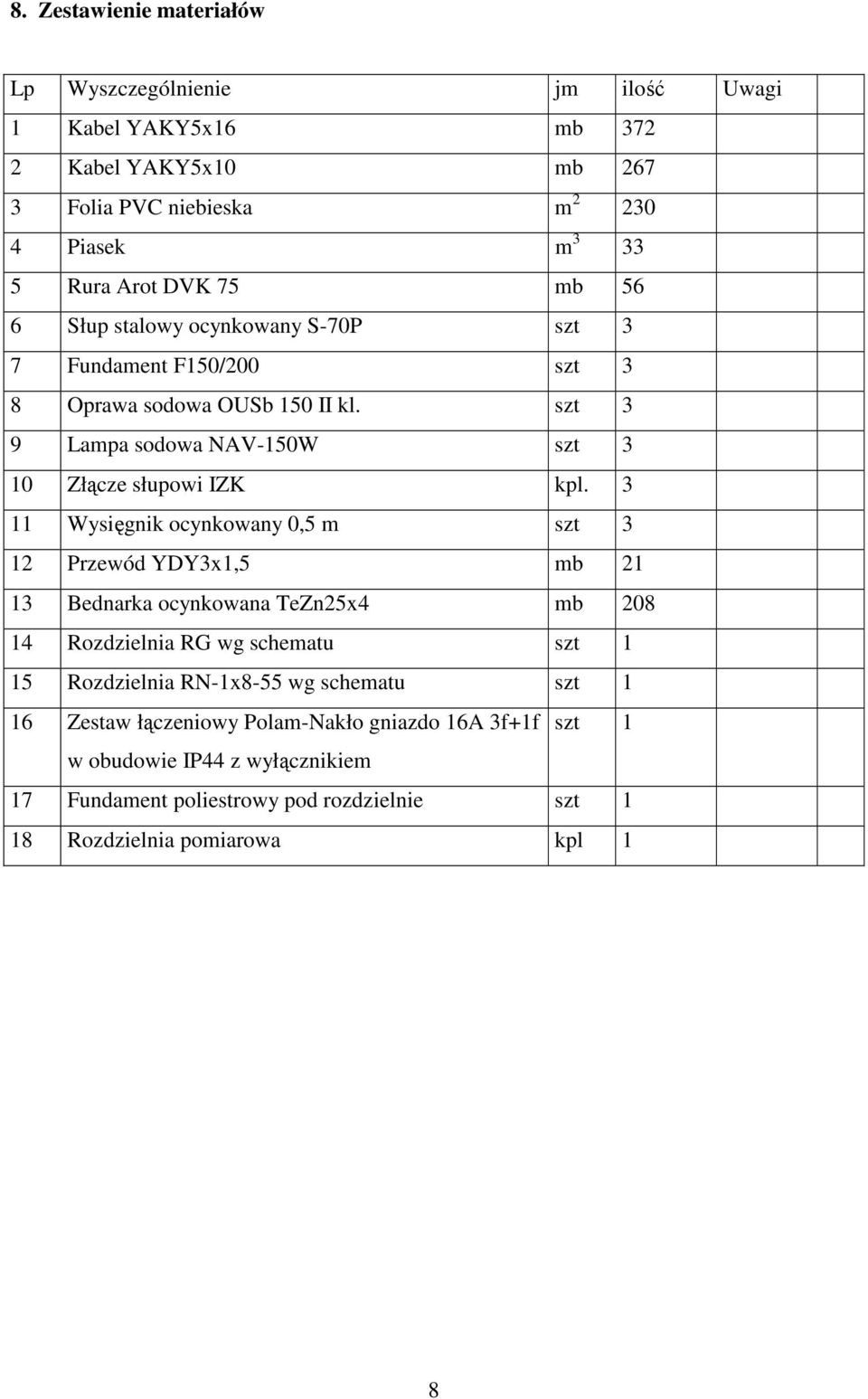

8 8. Zestawienie materiałów Lp Wyszczególnienie jm ilość Uwagi 1 Kabel YAKY5x16 mb Kabel YAKY5x10 mb Folia PVC niebieska m Piasek m Rura Arot DVK 75 mb 56 6 Słup stalowy ocynkowany S-70P szt 3 7 Fundament F150/200 szt 3 8 Oprawa sodowa OUSb 150 II kl. szt 3 9 Lampa sodowa NAV-150W szt 3 10 Złącze słupowi IZK kpl Wysięgnik ocynkowany 0,5 m szt 3 12 Przewód YDY3x1,5 mb Bednarka ocynkowana TeZn25x4 mb Rozdzielnia RG wg schematu szt 1 15 Rozdzielnia RN-1x8-55 wg schematu szt 1 16 Zestaw łączeniowy Polam-Nakło gniazdo 16A 3f+1f szt 1 w obudowie IP44 z wyłącznikiem 17 Fundament poliestrowy pod rozdzielnie szt 1 18 Rozdzielnia pomiarowa kpl 1 8

9 INFOMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Do projektu instalacji elektrycznych 1. Zakres robót instalacji elektrycznych W całym projekcie występują następujące elementy robót elektrycznych: 1. Instalacja oświetlenia zewnętrznego wraz z liniami kablowymi oświetleniowymi 2. Linie kablowe 3. Instalacja oświetlenia ogólnego wnętrzowego wraz z oprawami i łącznikami 4. Instalacja oświetlenia awaryjnego wraz z oprawami 5. Zasilanie urządzeń technologicznych 6. Instalacja odgromowa 7. Instalacja ochrony od porażeń i połączeń wyrównawczych 2. Przewidywane zagrożenia występujące podczas robót: Lp Poniżej w tabeli zestawiono wykaz przewidywanych zagrożeń mogących występować podczas realizacji robót budowlanych instalacji elektrycznych. Rodzaj zagrożenia Przyczyny zagrożenia Skutki zagrożenia Sposoby zmniejszania ryzyka 1 Upadek z drabiny 2 Skaleczenia kończyn lub tułowia 1. Brak zabezpieczenia drabiny przed poślizgnięciem się jej stóp. 2. Brak stopek gumowych. 3. Brak wyposażenia w cięgno lub pręt uniemożliwiający rozsunięcie drabiny. 4. Ustawienie drabiny na nieodpowiednim podłożu. 5. Brak asekuracji. Pozostawienie w dowolnym miejscu elementów montażowych, budowlanych, maszyn, sprzętu, opakowań, desek itp. Złamania kończyn, urazy głowy, kręgosłupa, ogólne potłuczenia. Rany kłute lub cięte, stłuczenia, złamania. Stosować właściwe drabiny, w dobrym stanie technicznym, ustawiać drabiny na równym podłożu. Opakowania, zbędne materiały produkcyjne i odpady usuwać ze stanowiska pracy i składować w wyznaczonym miejscu, ostre elementy chwytać w rękawicach. 9

10 3 Urazy wywołane podczas rozładunku materiałów 1. Nieuwaga, brak koordynacji przy pracach wyładunkowych lub transporcie ręcznym. 2. Wyciąganie od spodu materiałów. 3. Nierówne ustawienie, ułożone materiałów składowanych lub transportowanych. 4 Eksploatacja narzędzi powodujących nadmierny hałas i wibracje 1. Używanie narzędzi wyeksploatowanych. 2. Ponadnormatywny czas ekspozycji. 3. Niestosowanie indywidualnych środków ochrony słuchu. 5 Uszkodzenie linii elektrycznych podczas prac ziemnych Niewłaściwa technologia i organizacja wykonania prac ziemnych. Zranienia, potłuczenia i przygniecenia kończyn, tułowia. Osłabienie słuchu, choroby narządów słuchu, zaburzenia naczyniowe i ruchowe. Porażenie prądem. Prowadzić prace rozładunkowe przy ścisłej koordynacji prac w zespołach. Materiały układać dopuszczalną liczbę warstw. Materiały układać w wyznaczonym miejscu. Zabezpieczać elementy przed upadkiem. Stosować dodatkowe wyposażenie do dźwigania i przenoszenia. Oznaczać teren pracy dźwigu. 1. Używać narzędzi w dobrym stanie technicznym. 2. Przestrzegać czasu ekspozycji w warunkach hałasu. 3. Stosować indywidualne środki ochrony słuchu. Stosować rury osłonowe i znaczniki trasy. 6 Pojawienie się napięcia w gruncie Porażenie 7 prądem elektrycznym 1. Przecięcie kabla pod napięciem na skutek przejechania. 2. Nie osłonięcie tras kablowych. 1. Brak odpowiednich kwalifikacji 2. Nieuwago i niestosowanie przepisów bhp Porażenie prądem. Obudowywać lub osłaniać kable płytami betonowymi, podwieszać kable. Elektromonterzy pracujący w pobliżu urządzeń pod napięciem oraz dokonujący przełączeń i prób montażowych muszą mieć świadectwo kwalifikacyjne dopuszczające do pracy przy urządzeniach elektrycznych o napięci do min.1kv 3. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom 1. Przy pracy na wysokości pracownicy muszą stosować rusztowania, pasy i linki bezpieczeństwa oraz kaski ochronne 2. Prace w pobliżu napięcia powinny być wykonywane przez dwie osoby na podstawie pisemnego dopuszczenia do pracy. 3. Prace w obrębie czynnych urządzeń elektrycznych należy wykonywać po wyłączeniu napięcia i sprawdzeniu braku obecności napięcia 10

11 4. Urządzenia stosowane na placu budowy bezwzględnie powinny być zasilane z obwodów posiadających zabezpieczenia różnicowoprądowe oraz powinny być zabezpieczone przed dostępem do nich osób niepowołanych. 5. Techniczne środki ochronne przed porażeniem prądem elektrycznym powinny być stosowane zgodnie z obowiązującymi przepisami 3. Sposób prowadzenia instruktażu pracowników Wykonawca powinien zapewnić pracownikom odpowiednie przeszkolenie z zakresu BHP, zwracając szczególną uwagę na zagrożenia opisane w pkt. 2 wynikające z charakteru prowadzonej budowy, a także zapoznać ich z planem ratownictwa w strefach szczególnego zagrożenia zdrowia, rozmieszczenia sprzętu ratunkowego. Podstawowym celem szkolenia pracowników jest zmniejszenie do minimum ryzyka związanego z prowadzeniem budowy. Szkolenie powinno zawierać między innymi: - określenie zasad postępowania w przypadku wystąpienia zagrożenia - konieczność stosowania przez pracowników środków ochrony indywidualnej zabezpieczającej przed skutkami zagrożeń - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby - każdorazowe wykonanie instruktażu stanowiskowego pracowników ze - szczególnym wskazaniem źródeł zagrożeń i konieczności szczególnej uwagi - określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy Pracownicy i personel techniczny powinni posiadać aktualne przeszkolenie BHP, oraz świadectwa kwalifikacyjne w zakresie dozoru i montażu i eksploatacji urządzeń elektrycznych 11
