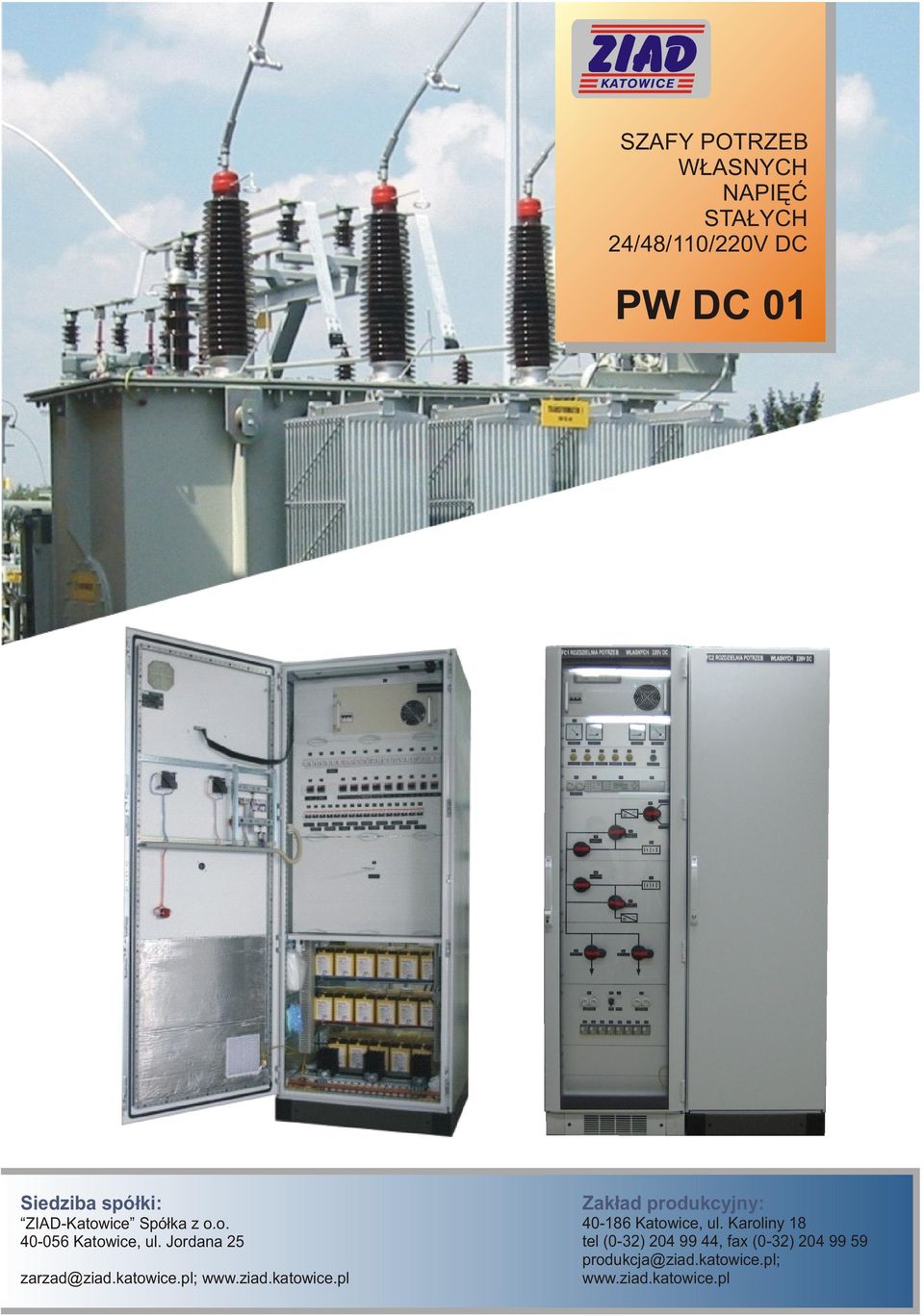

1 SZAFY POTRZEB W ASNYCH NAPIÊÆ STA YCH 24/48/110/220V DC PW DC 01 Siedziba spó³ki: ZIAD-Katowice Spó³ka z o.o Katowice, ul. Jordana 25 zarzad@ziad.katowice.pl; Zak³ad produkcyjny: Katowice, ul. Karoliny 18 tel (0-32) , fax (0-32) produkcja@ziad.katowice.pl;

2 Budowa Rozdzielnica potrzeb w³asnych 24/48/110/220V DC mieœci siê w jednej szafie 800x800x2000 z coko³em o wysokoœci 100 lub 200mm. Jest to szafa stalowa lakierowana na kolor stalowy. Posiada ona drzwi pe³ne lub przeszklone z przodu, po otwarciu których uzyskujemy dostêp do aparatury. Szafa wykonana jest jako przyœcienna lub istnieje mo liwoœæ otwarcia drzwi z ty³u. Posiadamy gotowe rozwi¹zania rozdzielnic: Napiêcia sta³ego 24/48/110/220V DC: Rozwi¹zanie z uk³adem prostownika. Rozwi¹zanie z bateriami na zewn¹trz szafy. Rozwi¹zanie z bateriami wewn¹trz szafy. Zasilanie Rozdzielnica potrzeb w³asnych 24/48/110/220V DC zasilana jest z dwóch Ÿróde³ 3x400V AC z mo liwoœci¹ rêcznego wybrania Ÿród³a. Jako dodatkowe Ÿród³o zasilania wykorzystywana jest bateria akumulatorów. G³ównym elementem tego systemu jest prostownik z zewnêtrznym pomiarem pr¹du z kompensacja termiczn¹ (sonda term. umieszczona na bateriach). Odp³ywy Jako zabezpieczenia odp³ywów zastosowano roz³¹czniki oraz podstawy bezpiecznikowe. Roz³¹czniki umo liwiaj¹ ³¹czenie obwodów pr¹du sta³ego pod obci¹ eniem. Pomiary Rozdzielnica ta wyposa ona jest w pomiar pr¹du baterii oraz poszczególnych sekcji poprzez boczniki i bezpoœredni pomiar napiêcia. Mierniki znajduj¹ siê na drzwiach rozdzielnicy lub na p³ytach monta owych wewn¹trz szafy. Obwody sygnalizacyjne i alarmowe Rozdzielnica posiada uk³ad sygnalizacji optycznej stanów zak³óceñ, która jest umiejscowiona na drzwiach szafy w postaci lampek koloru ó³tego. Podczas wyst¹pienia zak³ócenia pobudza siê œwiat³o migowe z czêstotliwoœci¹ zmiany stanu co 1 sekundê. Po skasowaniu sygnalizacji jednak przed ust¹pieniem zak³ócenia œwiat³o zostaje zapalone na ci¹g³e i zgaœnie dopiero po ust¹pieniu zak³ócenia. Mo liwe przyk³adowe zak³ócenia: Komunikacja z systemem nadrzêdnym Sterownik komunikuje siê z systemem nadrzêdnym protoko³em IEC , przekazuj¹c aktualne dane na temat stanu pracy rozdzielnic wykorzystuj¹c FUN 125 H01 - Brak ci¹g³oœci obwodów baterii. H02 - Zak³ócenie pracy prostownika. H03 - Doziemienie. H04 - Kontrola napiêcia na zasilaniu. H05 - Zanik napiêcia na sekcji I lub II itp. Kasowanie sygnalizacji optycznej odbywa siê poprzez naciœniêcie przycisku. Mo liwe jest równie zdalne kasowanie.

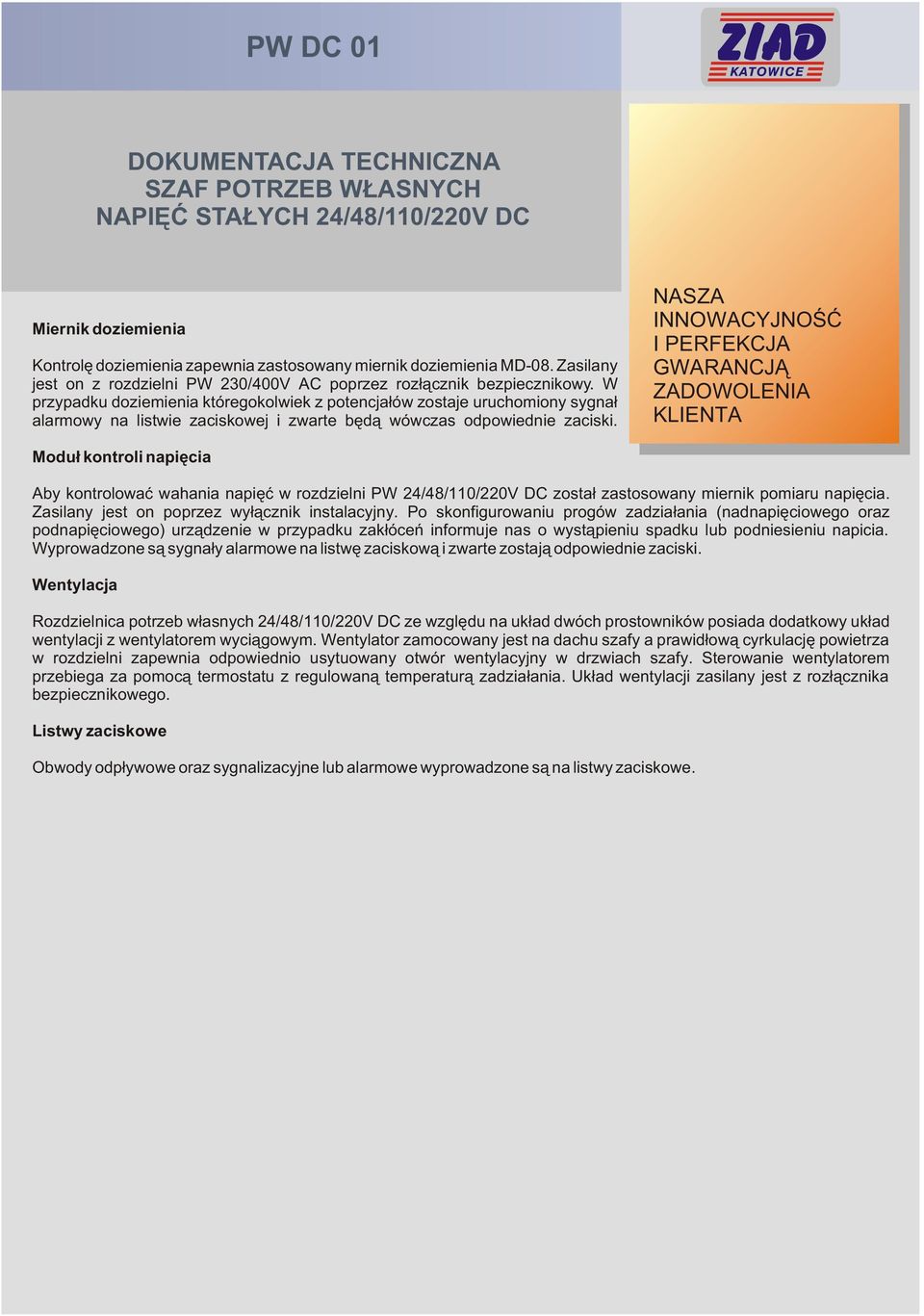

3 Miernik doziemienia Kontrolê doziemienia zapewnia zastosowany miernik doziemienia MD-08. Zasilany jest on z rozdzielni PW 230/400V AC poprzez roz³¹cznik bezpiecznikowy. W przypadku doziemienia któregokolwiek z potencja³ów zostaje uruchomiony sygna³ alarmowy na listwie zaciskowej i zwarte bêd¹ wówczas odpowiednie zaciski. Modu³ kontroli napiêcia Aby kontrolowaæ wahania napiêæ w rozdzielni PW 24/48/110/220V DC zosta³ zastosowany miernik pomiaru napiêcia. Zasilany jest on poprzez wy³¹cznik instalacyjny. Po skonfigurowaniu progów zadzia³ania (nadnapiêciowego oraz podnapiêciowego) urz¹dzenie w przypadku zak³óceñ informuje nas o wyst¹pieniu spadku lub podniesieniu napicia. Wyprowadzone s¹ sygna³y alarmowe na listwê zaciskow¹ i zwarte zostaj¹ odpowiednie zaciski. Wentylacja Rozdzielnica potrzeb w³asnych 24/48/110/220V DC ze wzglêdu na uk³ad dwóch prostowników posiada dodatkowy uk³ad wentylacji z wentylatorem wyci¹gowym. Wentylator zamocowany jest na dachu szafy a prawid³ow¹ cyrkulacjê powietrza w rozdzielni zapewnia odpowiednio usytuowany otwór wentylacyjny w drzwiach szafy. Sterowanie wentylatorem przebiega za pomoc¹ termostatu z regulowan¹ temperatur¹ zadzia³ania. Uk³ad wentylacji zasilany jest z roz³¹cznika bezpiecznikowego. Listwy zaciskowe Obwody odp³ywowe oraz sygnalizacyjne lub alarmowe wyprowadzone s¹ na listwy zaciskowe.

4 Zdjêcie 1: Rozdzielnica PW 220V / DC

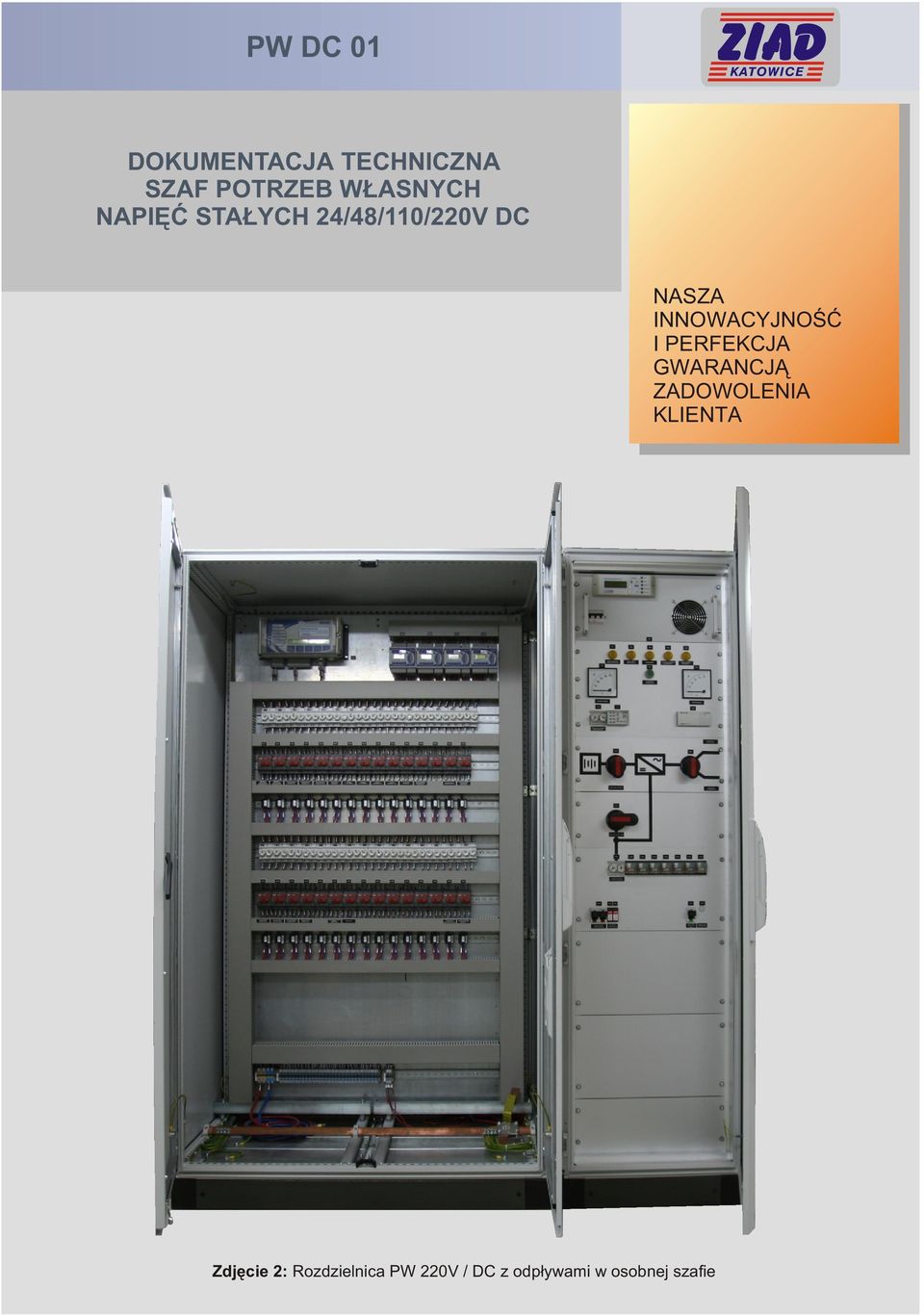

5 Zdjêcie 2: Rozdzielnica PW 220V / DC z odp³ywami w osobnej szafie

6 Zdjêcie 3: Rozdzielnica PW 220V / DC z odp³ywami w osobnej szafie widok aparatury po zdjêciu p³yt maskuj¹cych

7 Zdjêcie 4: Rozdzielnica PW 220V / DC z odp³ywami w osobnej szafie z mo liwoœci¹ pod³¹czenia dwóch baterii przewoÿnych
