1

2

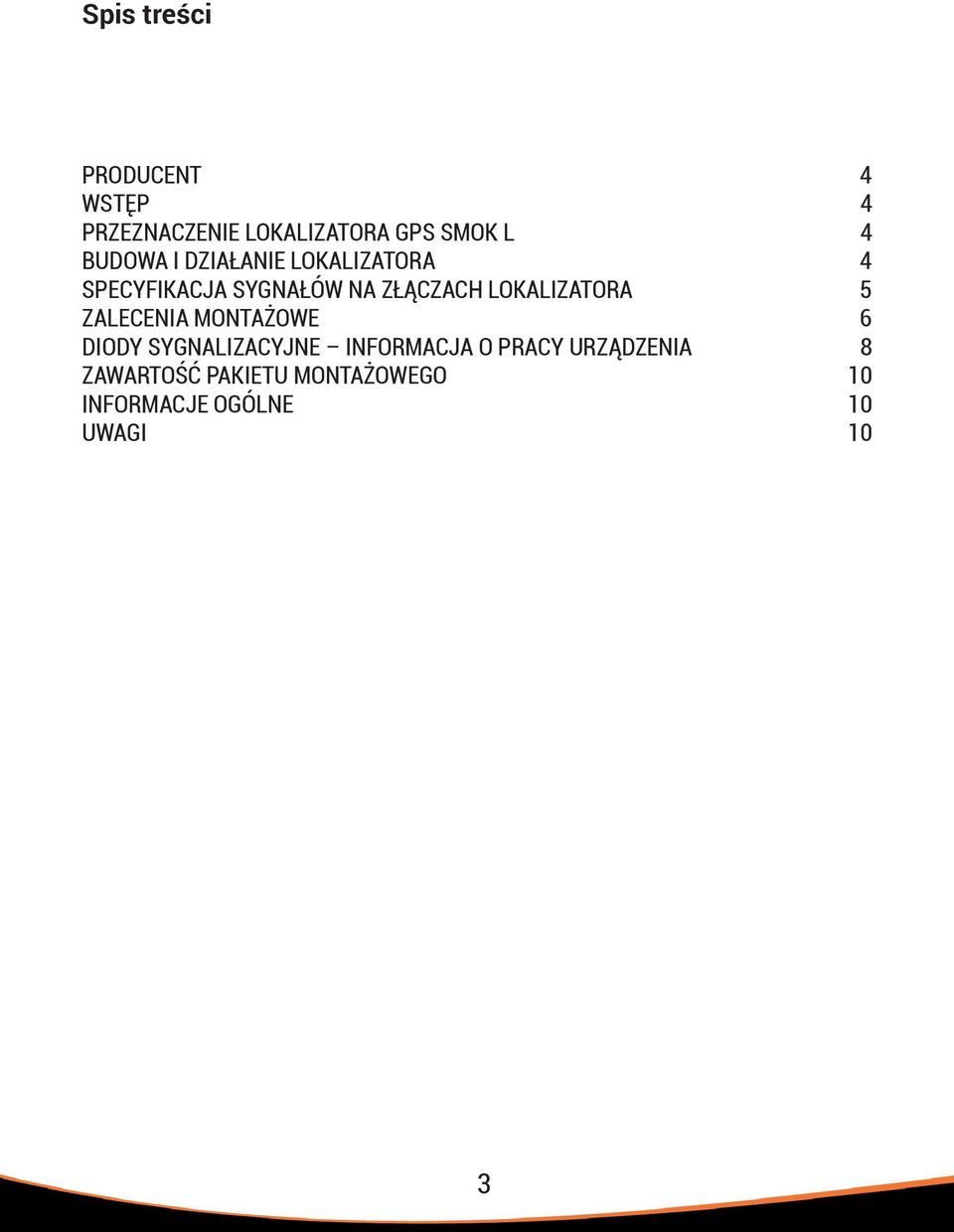

3 Spis treści PRODUCENT 4 WSTĘP 4 PRZEZNACZENIE LOKALIZATORA GPS SMOK L 4 BUDOWA I DZIAŁANIE LOKALIZATORA 4 SPECYFIKACJA SYGNAŁÓW NA ZŁĄCZACH LOKALIZATORA 5 ZALECENIA MONTAŻOWE 6 DIODY SYGNALIZACYJNE INFORMACJA O PRACY URZĄDZENIA 8 ZAWARTOŚĆ PAKIETU MONTAŻOWEGO 10 INFORMACJE OGÓLNE 10 UWAGI 10 3

4 1. PRODUCENT ELTE GPS. z o. o Kraków ul. Medyczna WSTĘP Dziękujemy za zaufanie i wybór naszego urządzenia. Lokalizator GPS to nowoczesne urządzenie do monitorowania pojazdów o zwartej konstrukcji i małych gabarytach. Został zaprojektowany tak, aby jak najlepiej spełnić Państwa oczekiwania. 3. PRZEZNACZENIE LOKALIZATORA GPS Lokalizator GPS przeznaczony jest do trwałego zainstalowania w pojazdach. Jego zadaniem jest zdalna lokalizacja pojazdu. 4. BUDOWA I DZIAŁANIE LOKALIZATORA Lokalizator GPS został zbudowany w oparciu o nowoczesny mikroprocesor, dzięki czemu urządzenie charakeryzuje się małymi gabarytami przy zachowaniu swojej pełnej funkcjonalności. Lokalizator GPS posiada wbudowany wewnętrzny akumulator buforowy, który zabezpiecza przed krótkotrwałymi zanikami napięcia zasilania. W skład lokalizatora wchodzą następujące moduły i elementy: odbiornik GPS, mikrokontroler, pamięć nieulotna, przetwornica 10-28V/3V3 DC, moduł telefonu GSM, 4

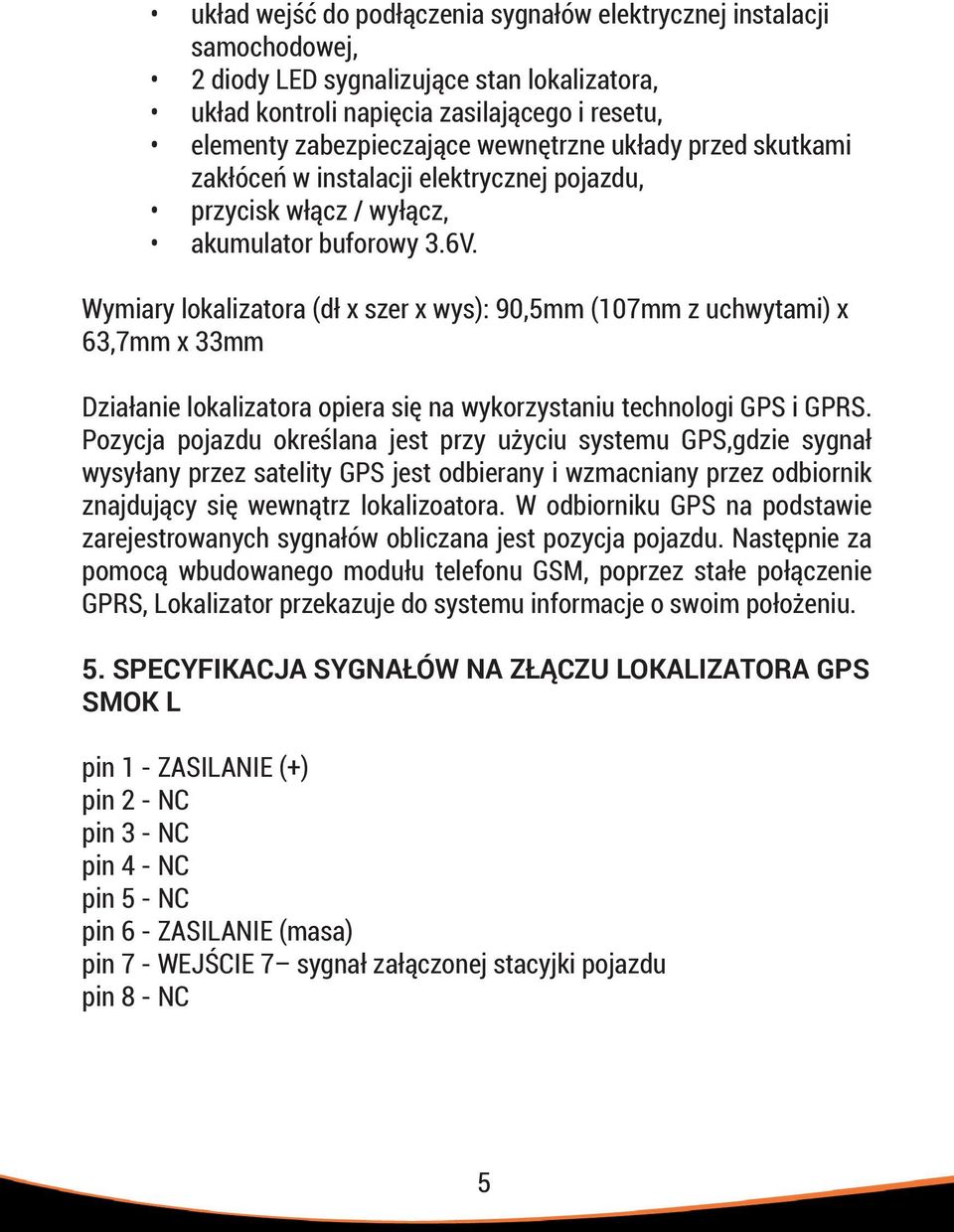

5 układ wejść do podłączenia sygnałów elektrycznej instalacji samochodowej, 2 diody LED sygnalizujące stan lokalizatora, układ kontroli napięcia zasilającego i resetu, elementy zabezpieczające wewnętrzne układy przed skutkami zakłóceń w instalacji elektrycznej pojazdu, przycisk włącz / wyłącz, akumulator buforowy 3.6V. Wymiary lokalizatora (dł x szer x wys): 90,5mm (107mm z uchwytami) x 63,7mm x 33mm Działanie lokalizatora opiera się na wykorzystaniu technologi GPS i GPRS. Pozycja pojazdu określana jest przy użyciu systemu GPS,gdzie sygnał wysyłany przez satelity GPS jest odbierany i wzmacniany przez odbiornik znajdujący się wewnątrz lokalizoatora. W odbiorniku GPS na podstawie zarejestrowanych sygnałów obliczana jest pozycja pojazdu. Następnie za pomocą wbudowanego modułu telefonu GSM, poprzez stałe połączenie GPRS, Lokalizator przekazuje do systemu informacje o swoim położeniu. 5. SPECYFIKACJA SYGNAŁÓW NA ZŁĄCZU LOKALIZATORA GPS SMOK L pin 1 - ZASILANIE (+) pin 2 - NC pin 3 - NC pin 4 - NC pin 5 - NC pin 6 - ZASILANIE (masa) pin 7 - WEJŚCIE 7 sygnał załączonej stacyjki pojazdu pin 8 - NC 5

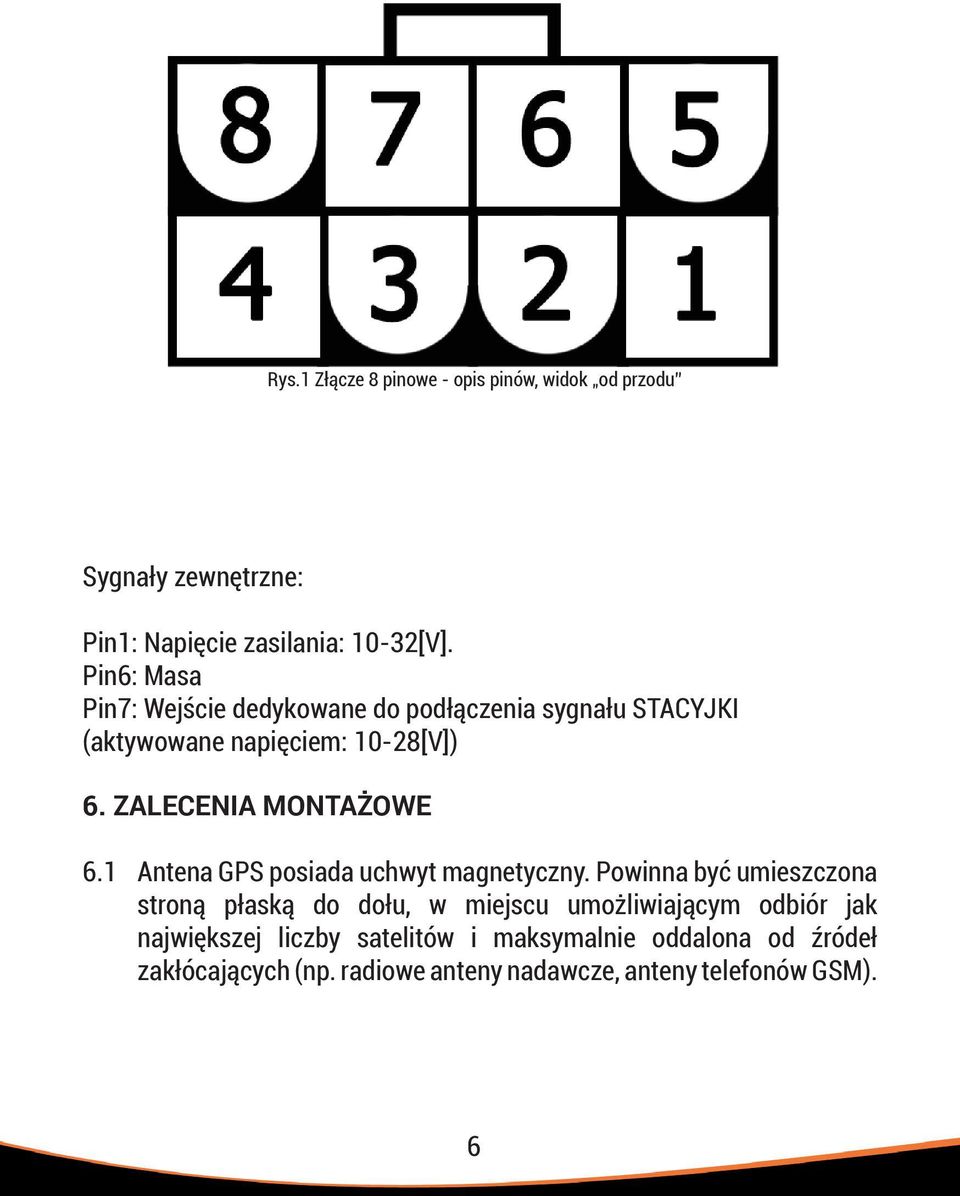

6 Rys.1 Złącze 8 pinowe - opis pinów, widok od przodu Sygnały zewnętrzne: Pin1: Napięcie zasilania: 10-32[V]. Pin6: Masa Pin7: Wejście dedykowane do podłączenia sygnału STACYJKI (aktywowane napięciem: 10-28[V]) 6. ZALECENIA MONTAŻOWE 6.1 Antena GPS posiada uchwyt magnetyczny. Powinna być umieszczona stroną płaską do dołu, w miejscu umożliwiającym odbiór jak największej liczby satelitów i maksymalnie oddalona od źródeł zakłócających (np. radiowe anteny nadawcze, anteny telefonów GSM). 6

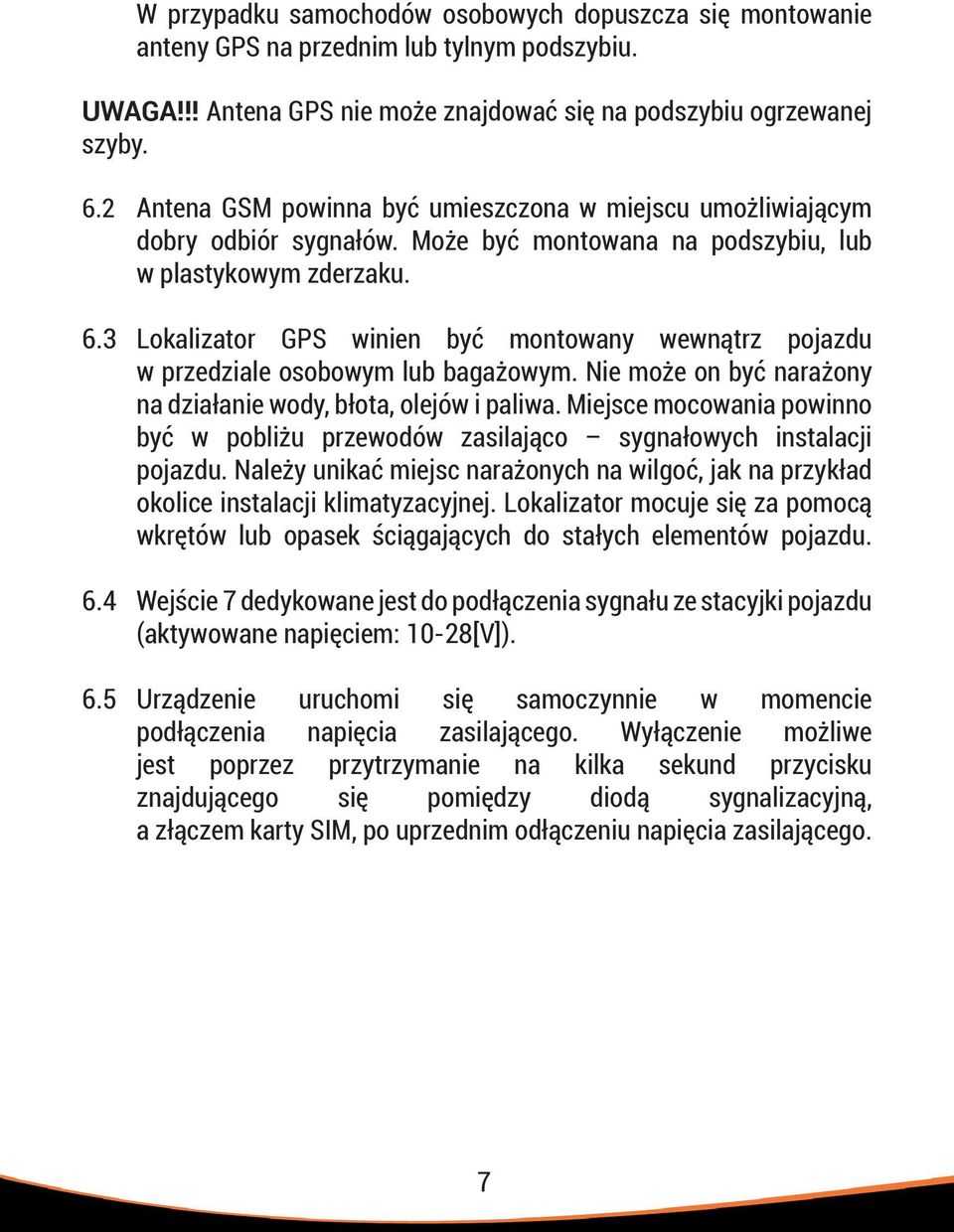

7 W przypadku samochodów osobowych dopuszcza się montowanie anteny GPS na przednim lub tylnym podszybiu. UWAGA!!! Antena GPS nie może znajdować się na podszybiu ogrzewanej szyby. 6.2 Antena GSM powinna być umieszczona w miejscu umożliwiającym dobry odbiór sygnałów. Może być montowana na podszybiu, lub w plastykowym zderzaku. 6.3 Lokalizator GPS winien być montowany wewnątrz pojazdu w przedziale osobowym lub bagażowym. Nie może on być narażony na działanie wody, błota, olejów i paliwa. Miejsce mocowania powinno być w pobliżu przewodów zasilająco sygnałowych instalacji pojazdu. Należy unikać miejsc narażonych na wilgoć, jak na przykład okolice instalacji klimatyzacyjnej. Lokalizator mocuje się za pomocą wkrętów lub opasek ściągających do stałych elementów pojazdu. 6.4 Wejście 7 dedykowane jest do podłączenia sygnału ze stacyjki pojazdu (aktywowane napięciem: 10-28[V]). 6.5 Urządzenie uruchomi się samoczynnie w momencie podłączenia napięcia zasilającego. Wyłączenie możliwe jest poprzez przytrzymanie na kilka sekund przycisku znajdującego się pomiędzy diodą sygnalizacyjną, a złączem karty SIM, po uprzednim odłączeniu napięcia zasilającego. 7

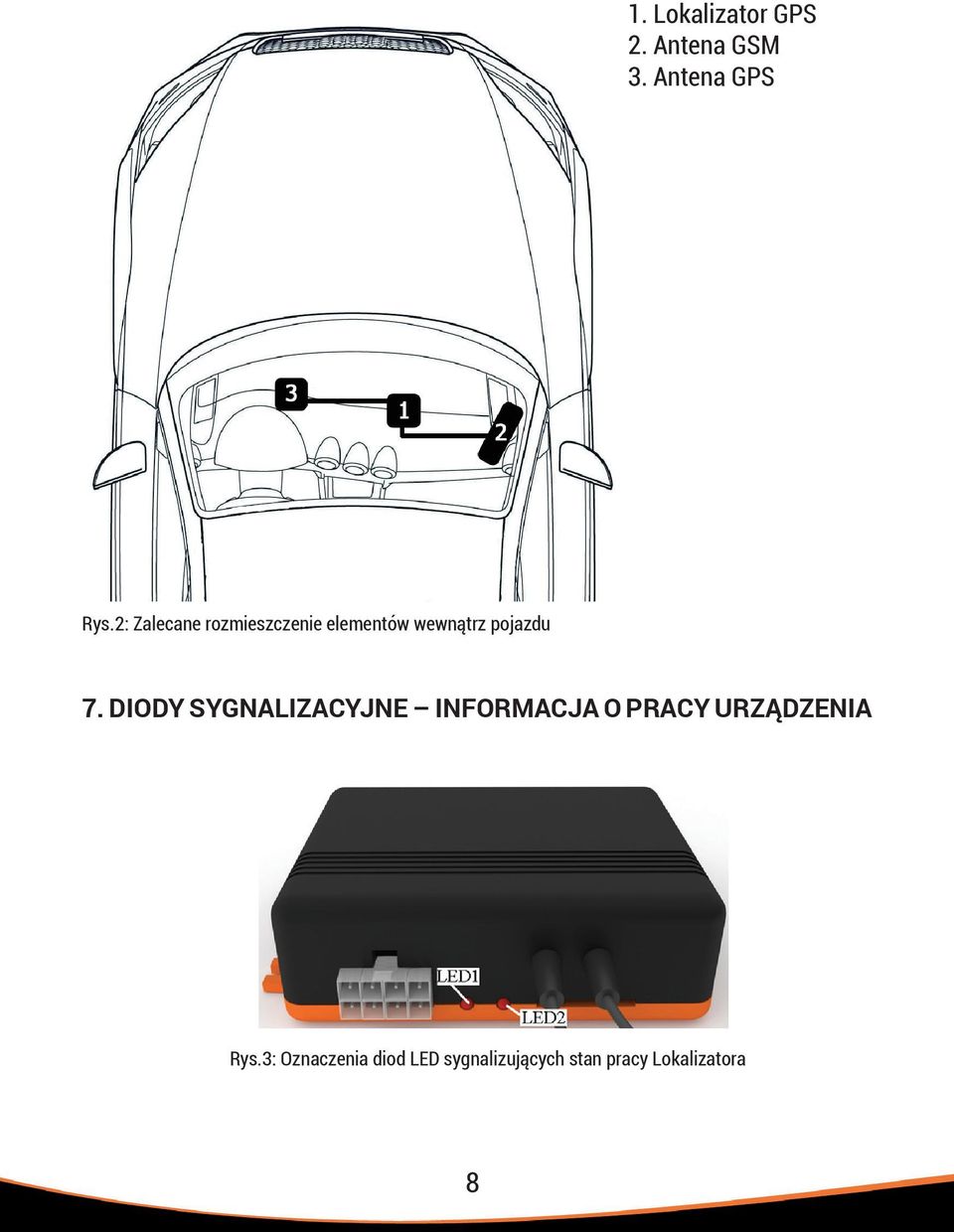

8 1. Lokalizator GPS 2. Antena GSM 3. Antena GPS Rys.2: Zalecane rozmieszczenie elementów wewnątrz pojazdu 7. DIODY SYGNALIZACYJNE INFORMACJA O PRACY URZĄDZENIA Rys.3: Oznaczenia diod LED sygnalizujących stan pracy Lokalizatora 8

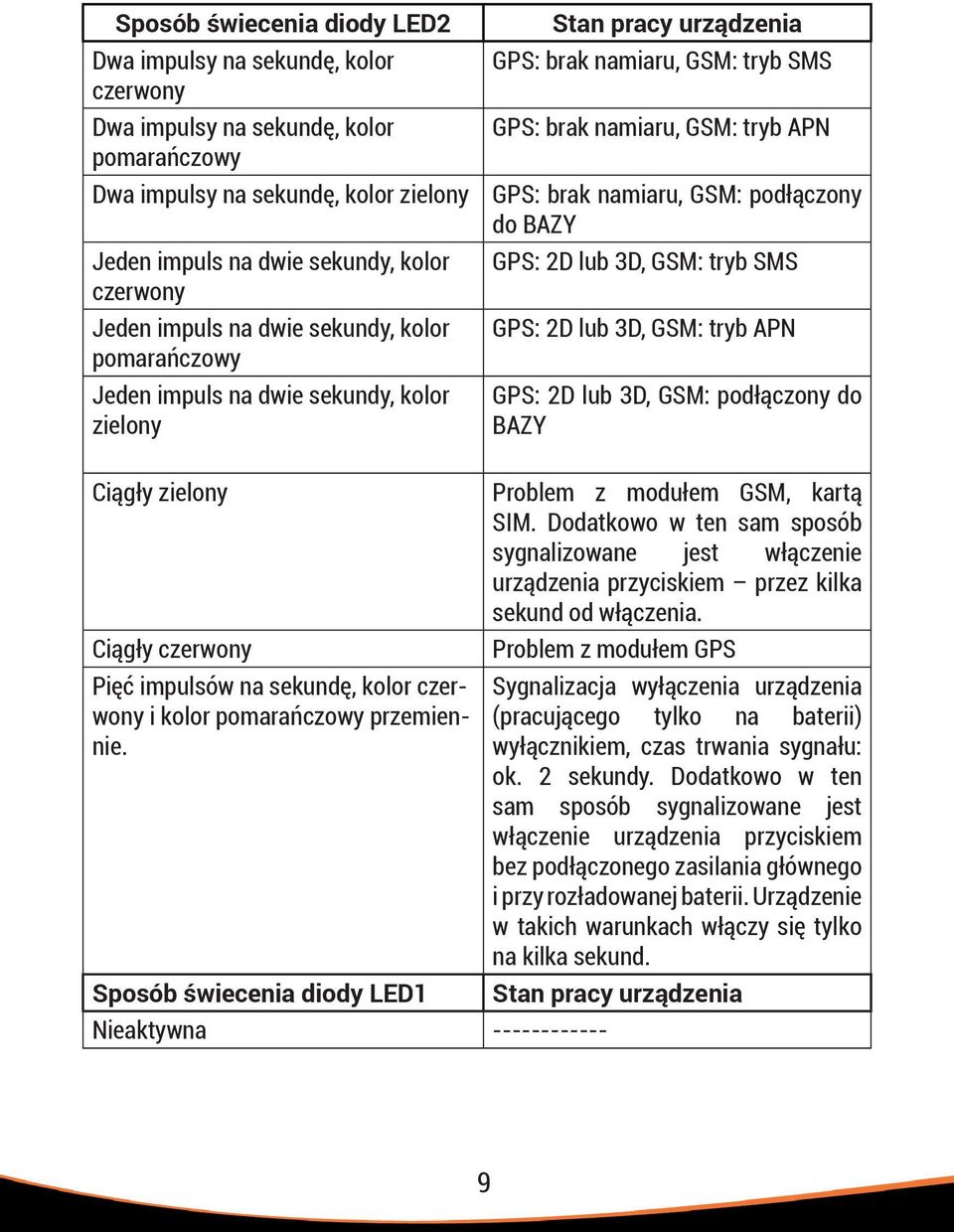

9 Sposób świecenia diody LED2 Dwa impulsy na sekundę, kolor czerwony Dwa impulsy na sekundę, kolor pomarańczowy Dwa impulsy na sekundę, kolor zielony Jeden impuls na dwie sekundy, kolor czerwony Jeden impuls na dwie sekundy, kolor pomarańczowy Jeden impuls na dwie sekundy, kolor zielony Stan pracy urządzenia GPS: brak namiaru, GSM: tryb SMS GPS: brak namiaru, GSM: tryb APN GPS: brak namiaru, GSM: podłączony do BAZY GPS: 2D lub 3D, GSM: tryb SMS GPS: 2D lub 3D, GSM: tryb APN GPS: 2D lub 3D, GSM: podłączony do BAZY Ciągły zielony Problem z modułem GSM, kartą SIM. Dodatkowo w ten sam sposób sygnalizowane jest włączenie urządzenia przyciskiem przez kilka sekund od włączenia. Ciągły czerwony Problem z modułem GPS Pięć impulsów na sekundę, kolor czerwony i kolor pomarańczowy przemiennie. Sposób świecenia diody LED1 Nieaktywna Sygnalizacja wyłączenia urządzenia (pracującego tylko na baterii) wyłącznikiem, czas trwania sygnału: ok. 2 sekundy. Dodatkowo w ten sam sposób sygnalizowane jest włączenie urządzenia przyciskiem bez podłączonego zasilania głównego i przy rozładowanej baterii. Urządzenie w takich warunkach włączy się tylko na kilka sekund. Stan pracy urządzenia 9

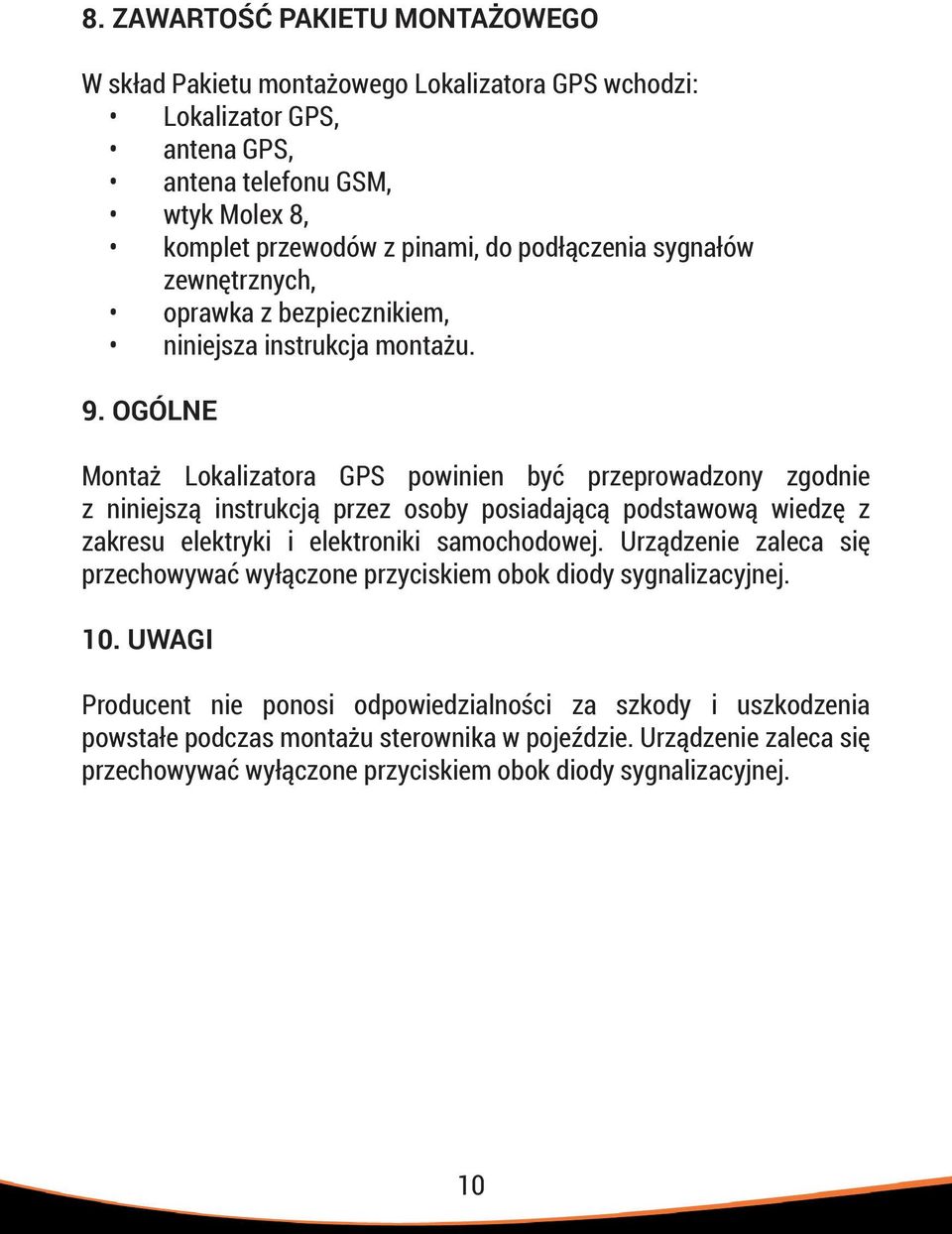

10 8. ZAWARTOŚĆ PAKIETU MONTAŻOWEGO W skład Pakietu montażowego Lokalizatora GPS wchodzi: Lokalizator GPS, antena GPS, antena telefonu GSM, wtyk Molex 8, komplet przewodów z pinami, do podłączenia sygnałów zewnętrznych, oprawka z bezpiecznikiem, niniejsza instrukcja montażu. 9. OGÓLNE Montaż Lokalizatora GPS powinien być przeprowadzony zgodnie z niniejszą instrukcją przez osoby posiadającą podstawową wiedzę z zakresu elektryki i elektroniki samochodowej. Urządzenie zaleca się przechowywać wyłączone przyciskiem obok diody sygnalizacyjnej. 10. UWAGI Producent nie ponosi odpowiedzialności za szkody i uszkodzenia powstałe podczas montażu sterownika w pojeździe. Urządzenie zaleca się przechowywać wyłączone przyciskiem obok diody sygnalizacyjnej. 10
