1 Samolicz sykal.pl PRZEDMIAR ROBÓT Budowa: Rozbudowa istniejącego budynku Szkoły Podstawowej w Krośnie - budynek nr 2 w Mosinie Obiekt: BUDYNEK DYDAKTYCZNY Rodzaj robót: Instalacje słaboprądowe Lokalizacja: ul. Krasickiego 16, Mosina dz. nr 2713/3 Zamawiający: Gmina Mosina - Urząd Miejski w Mosinie Mosina, Pl 20 Października 1 Przedmiar sporządził: Data opracowania przedmiaru:

2 Samolicz sykal.pl SPIS DZIAŁÓW PRZEDMIAR ROBÓT Budowa: Rozbudowa istniejącego budynku Szkoły Podstawowej w Krośnie - budynek nr 2 w Mosinie Obiekt: BUDYNEK DYDAKTYCZNY Rodzaj robót: Instalacje słaboprądowe Lokalizacja: ul. Krasickiego 16, Mosina dz. nr 2713/3 Zamawiający: Gmina Mosina - Urząd Miejski w Mosinie Mosina, Pl 20 Października 1 PRZEDMIAR Strona DZIAŁ N A Z W A D Z I A Ł U 1 Okablowanie strukturalne 2 Główny punkt dysrybucyjny GPD 3 Instalacja oddymiania Mercor 4 Instalacja CCTV 5 Szafa monitoringu

3 Samolicz sykal.pl PRZEDMIAR ROBÓT Budowa: Rozbudowa istniejącego budynku Szkoły Podstawowej w Krośnie - budynek nr 2 w Mosinie Obiekt: BUDYNEK DYDAKTYCZNY Rodzaj robót: Instalacje słaboprądowe Lokalizacja: ul. Krasickiego 16, Mosina dz. nr 2713/3 Zamawiający: Gmina Mosina - Urząd Miejski w Mosinie Mosina, Pl 20 Października 1 PRZEDMIAR Strona S Y M B O L P O Z Y C J I 1 Okablowanie strukturalne N A Z W A P O Z Y C J I P R Z E D M I A R O W E J MIARY 1 1 KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - KI 110x60 metr 12, , KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - KI 90x40 metr 12, , KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - LN 40x40 metr 12, , KNNR Przewody kabelkowe o łącznym przekroju żył do 12.5 mm2 układane w gotowych korytkach i na drabinkach bez mocowania - NHXMH 3x2,5 metr 30, , KNNR Przewody kabelkowe o łącznym przekroju żył do 12.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - NHXMH 3x2,5 metr 140, , KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane w listwach i kanałach elektroinstalacyjnych - UTP kat.5e LSZH metr 830, , KNR Przygotowanie podłoża pod mocowanie osprzętu na zaprawie cementowej lub gipsowej z wykonaniem ślepych otworów ręcznie w cegle szt 102, , KNNR analogia Montaz ramki 3 krotnej szt 34, , KNNR Puszki instalacyjne podtynkowe potrójne o śr.do 60 mm szt 34, , KNNR Gniazda instalacyjne wtyczkowe ze stykiem ochronnym podtynkowe 2-biegunowe przelotowe pojedyncze o obciążalności do 10 A i przekroju przewodów do 2.5 mm2 DATA szt 68, , KNNR Gniazda RJ 45 pt podwójne szt 34, , KNR AL analogia Montaż UPS-a szt 1, KNNR Obudowy o powierzchni do 0.1 m2 - skrzynka kablowa SWN 10S szt 1, KNNR Przebijanie otworów śr. 40 mm o długości do 1 1/2 ceg. w ścianach lub stropach z cegły szt 2,000 ILOŚĆ

4 PRZEDMIAR Strona S Y M B O L P O Z Y C J I N A Z W A P O Z Y C J I P R Z E D M I A R O W E J MIARY 1 15 KNNR-W Przepusty z rur o śr. do 40 mmw ścianach lub stropach z betonu o gr cm szt 2, KNR-W analogia Uszczelnienie wylotu przepustu ILOŚĆ szt 2, KNNR Obróbka kabli sygnalizacyjnych i sterowniczych wielożyłowych (do 6 żył) szt 68, , KNR Pomiary końcowe prądem stałym kabla o 10 parach szt 34, , KNR Pomiary tłumienności skutecznej przy jednej częstotliwości kabla o 10 parach szt 34, , KNR-W Sprawdzenie samoczynnego wyłączenia zasilania - pomiar impedancji pętli zwarciowej - pierwszy szt 17, , KNR-W Sprawdzenie samoczynnego wyłączenia zasilania - pomiar impedancji pętli zwarciowej - każdy następny szt 51, , KNNR Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia szt 17, ,000 2 Główny punkt dysrybucyjny GPD 2 23 KNR Mechaniczne wykonanie ślepych otworów w cegle głęb.do 8cm i śr.do 10mm szt 4, , KNR Osadzenie w podłożu kołków metalowych kotwiących M10 w gotowych ślepych otworach w ścianie szt 4, , KNNR Tablice rozdzielcze o masie do 50 kg - szafa 19" 12U szt 1, KNNR analogia Panel 2- wentylator z termostatem szt 2, KNNR analogia Listwa zasil 9-gn. LZ 30/9 szt 1, KNNR analogia Panel kat.5e 19"1U-24*RJ45 UTP szt 1, KNNR analogia Panel kat.3 19"1U-25*RJ45 PCB szt 1, KNNR Aparaty elektryczne - Panel porządkujący szt 3, , KNNR Aparaty elektryczne - półka szt 1, KNNR Aparaty elektryczne - organizator poziomy szt 1, KNNR Aparaty elektryczne - organizator pionowy szt 1,000

5 PRZEDMIAR Strona S Y M B O L P O Z Y C J I N A Z W A P O Z Y C J I P R Z E D M I A R O W E J MIARY ILOŚĆ 2 34 KNNR Aparaty elektryczne o masie do 10 kg - centrala telefoniczna szt 1, KNNR analogia Akcesoria pomocnicze kmpl 3, ,000 3 Instalacja oddymiania Mercor 3 36 KNR Mechaniczne wykonanie ślepych otworów w cegle głęb.do 8cm i śr.do 10mm szt 4, , KNR Osadzenie w podłożu kołków metalowych kotwiących M10 w gotowych ślepych otworach w ścianie szt 4, , KNR AL Montaż kompaktowej centrali alarmowej do 8 linii dozorowych - Mercor mcr A szt 1, KNR AL Montaż ręcznych ostrzegaczy pożaru - przycisk typu konwencjonalnego - ręczny przycisk oddymiania RPO-1 szt 2, KNR AL Montaż ręcznych ostrzegaczy pożaru - przycisk typu konwencjonalnego - przycisk przewietrzania LT szt 1, KNR AL Montaż czujek pożarowych - izotopowa lub optyczna dymu - DOR 4046 szt 1, KNR AL Montaż gniazd pożarowych w wykonaniu konwencjonalnym do samoczynnych ostrzegaczy pożarowych - czujek szt 1, KNNR analogia Montaż siłowników do klap dymowych. szt 1, KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - YnTKSY ekw 1x2x0,8 metr 25, , KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - YnTKSY ekw 2x2x0,8 metr 20, , KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane w gotowych korytkach i na drabinkach bez mocowania - HDGs 3x1,5 metr 22, , KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - HDGs 3x1,5 metr 23, , KNNR Podłączanie silników w obudowie normalnej - przewód lub kabel 3-żyłowy Cu o przekroju żyły do 6 mm2 szt 1, KNR AL Sprawdzenie i uruchomienie linii dozorowych konwencjonalnych do 12 elementów liniowych szt 1, KNR AL Uruchomienie i pomiary linii dozorowych adresowych - do 12 adresów szt 1, KNNR Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia szt 1,000

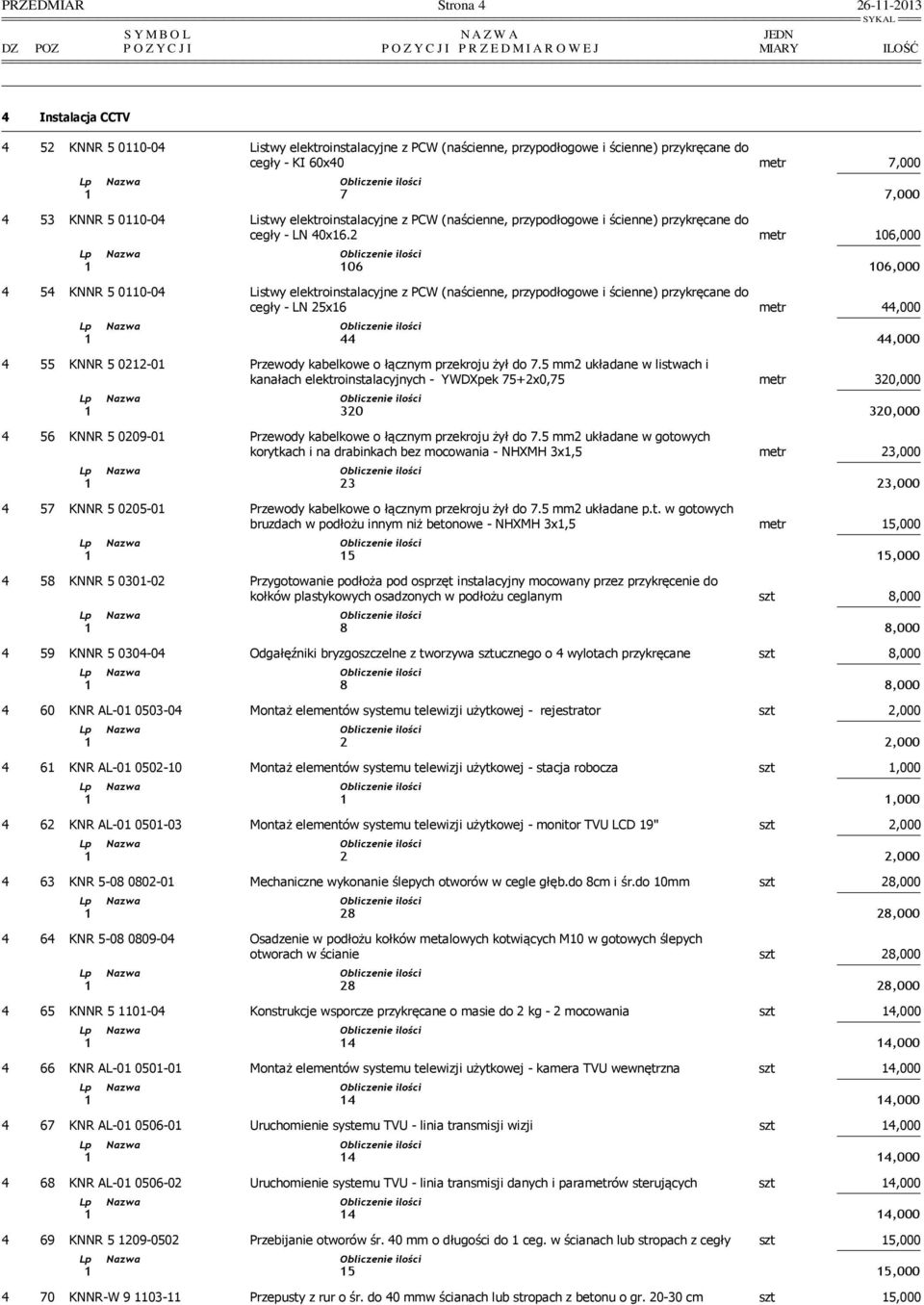

6 PRZEDMIAR Strona S Y M B O L P O Z Y C J I N A Z W A P O Z Y C J I P R Z E D M I A R O W E J MIARY ILOŚĆ 4 Instalacja CCTV 4 52 KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - KI 60x40 metr 7, , KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - LN 40x16.2 metr 106, , KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - LN 25x16 metr 44, , KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane w listwach i kanałach elektroinstalacyjnych - YWDXpek 75+2x0,75 metr 320, , KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane w gotowych korytkach i na drabinkach bez mocowania - NHXMH 3x1,5 metr 23, , KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - NHXMH 3x1,5 metr 15, , KNNR Przygotowanie podłoża pod osprzęt instalacyjny mocowany przez przykręcenie do kołków plastykowych osadzonych w podłożu ceglanym szt 8, , KNNR Odgałęźniki bryzgoszczelne z tworzywa sztucznego o 4 wylotach przykręcane szt 8, , KNR AL Montaż elementów systemu telewizji użytkowej - rejestrator szt 2, KNR AL Montaż elementów systemu telewizji użytkowej - stacja robocza szt 1, KNR AL Montaż elementów systemu telewizji użytkowej - monitor TVU LCD 19" szt 2, KNR Mechaniczne wykonanie ślepych otworów w cegle głęb.do 8cm i śr.do 10mm szt 28, , KNR Osadzenie w podłożu kołków metalowych kotwiących M10 w gotowych ślepych otworach w ścianie szt 28, , KNNR Konstrukcje wsporcze przykręcane o masie do 2 kg - 2 mocowania szt 14, , KNR AL Montaż elementów systemu telewizji użytkowej - kamera TVU wewnętrzna szt 14, , KNR AL Uruchomienie systemu TVU - linia transmisji wizji szt 14, , KNR AL Uruchomienie systemu TVU - linia transmisji danych i parametrów sterujących szt 14, , KNNR Przebijanie otworów śr. 40 mm o długości do 1 ceg. w ścianach lub stropach z cegły szt 15, , KNNR-W Przepusty z rur o śr. do 40 mmw ścianach lub stropach z betonu o gr cm szt 15,000

7 PRZEDMIAR Strona S Y M B O L P O Z Y C J I N A Z W A P O Z Y C J I P R Z E D M I A R O W E J MIARY , KNNR Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia szt 3, ,000 ILOŚĆ 5 Szafa monitoringu 5 72 KNR Mechaniczne wykonanie ślepych otworów w cegle głęb.do 8cm i śr.do 10mm szt 8, , KNR Osadzenie w podłożu kołków metalowych kotwiących M10 w gotowych ślepych otworach w ścianie szt 8, , KNR Montaż przyścienny rozdzielnic,szaf,pulpitów,tablic przekażnikowych i nastawczych o masie do 100 kg szt 1,000

8 KOSZTORYS OFERTOWY Samolicz sykal.pl Budowa: Rozbudowa istniejącego budynku Szkoły Podstawowej w Krośnie - budynek nr 2 w Mosinie Obiekt: BUDYNEK DYDAKTYCZNY Rodzaj robót: Instalacje słaboprądowe Lokalizacja: ul. Krasickiego 16, Mosina dz. nr 2713/3 Zamawiający: Gmina Mosina - Urząd Miejski w Mosinie Mosina, Pl 20 Października 1 KOSZTORYS Strona S Y M B O L I N A Z W A P O Z Y C J I K O S Z T O R Y S O W E J MIARY ILOŚĆ CENA WARTOŚĆ 1 Okablowanie strukturalne 1 1 KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - KI 110x60 metr 12, KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - KI 90x40 metr 12, KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - LN 40x40 metr 12, KNNR Przewody kabelkowe o łącznym przekroju żył do 12.5 mm2 układane w gotowych korytkach i na drabinkach bez mocowania - NHXMH 3x2,5 metr 30, KNNR Przewody kabelkowe o łącznym przekroju żył do 12.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - NHXMH 3x2,5 metr 140, KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane w listwach i kanałach elektroinstalacyjnych - UTP kat.5e LSZH metr 830, KNR Przygotowanie podłoża pod mocowanie osprzętu na zaprawie cementowej lub gipsowej z wykonaniem ślepych otworów ręcznie w cegle szt 102, KNNR analogia Montaz ramki 3 krotnej szt 34, KNNR Puszki instalacyjne podtynkowe potrójne o śr.do 60 mm szt 34, KNNR Gniazda instalacyjne wtyczkowe ze stykiem ochronnym podtynkowe 2-biegunowe przelotowe pojedyncze o obciążalności do 10 A i przekroju przewodów do 2.5 mm2 DATA szt 68, KNNR Gniazda RJ 45 pt podwójne szt 34, KNR AL analogia Montaż UPS-a szt 1, KNNR Obudowy o powierzchni do 0.1 m2 - skrzynka kablowa SWN 10S szt 1, KNNR Przebijanie otworów śr. 40 mm o długości do 1 1/2 ceg. w ścianach lub stropach z cegły szt 2,

9 KOSZTORYS Strona S Y M B O L I N A Z W A P O Z Y C J I K O S Z T O R Y S O W E J MIARY ILOŚĆ CENA WARTOŚĆ 1 15 KNNR-W Przepusty z rur o śr. do 40 mmw ścianach lub stropach z betonu o gr cm szt 2, KNR-W analogia Uszczelnienie wylotu przepustu szt 2, KNNR Obróbka kabli sygnalizacyjnych i sterowniczych wielożyłowych (do 6 żył) szt 68, KNR Pomiary końcowe prądem stałym kabla o 10 parach szt 34, KNR Pomiary tłumienności skutecznej przy jednej częstotliwości kabla o 10 parach szt 34, KNR-W Sprawdzenie samoczynnego wyłączenia zasilania - pomiar impedancji pętli zwarciowej - pierwszy szt 17, KNR-W Sprawdzenie samoczynnego wyłączenia zasilania - pomiar impedancji pętli zwarciowej - każdy następny szt 51, KNNR Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia szt 17, Główny punkt dysrybucyjny GPD 2 23 KNR Mechaniczne wykonanie ślepych otworów w cegle głęb.do 8cm i śr.do 10mm szt 4, KNR Osadzenie w podłożu kołków metalowych kotwiących M10 w gotowych ślepych otworach w ścianie szt 4, KNNR Tablice rozdzielcze o masie do 50 kg - szafa 19" 12U szt 1, KNNR analogia Panel 2- wentylator z termostatem szt 2, KNNR analogia Listwa zasil 9-gn. LZ 30/9 szt 1, KNNR analogia Panel kat.5e 19"1U-24*RJ45 UTP szt 1, KNNR analogia Panel kat.3 19"1U-25*RJ45 PCB szt 1, KNNR Aparaty elektryczne - Panel porządkujący szt 3, KNNR Aparaty elektryczne - półka szt 1, KNNR Aparaty elektryczne - organizator poziomy szt 1, KNNR Aparaty elektryczne - organizator pionowy szt 1, KNNR Aparaty elektryczne o masie do 10 kg - centrala telefoniczna szt 1,

10 KOSZTORYS Strona S Y M B O L I N A Z W A P O Z Y C J I K O S Z T O R Y S O W E J MIARY ILOŚĆ CENA WARTOŚĆ 2 35 KNNR analogia Akcesoria pomocnicze kmpl 3, Instalacja oddymiania Mercor 3 36 KNR Mechaniczne wykonanie ślepych otworów w cegle głęb.do 8cm i śr.do 10mm szt 4, KNR Osadzenie w podłożu kołków metalowych kotwiących M10 w gotowych ślepych otworach w ścianie szt 4, KNR AL Montaż kompaktowej centrali alarmowej do 8 linii dozorowych - Mercor mcr A szt 1, KNR AL Montaż ręcznych ostrzegaczy pożaru - przycisk typu konwencjonalnego - ręczny przycisk oddymiania RPO-1 szt 2, KNR AL Montaż ręcznych ostrzegaczy pożaru - przycisk typu konwencjonalnego - przycisk przewietrzania LT szt 1, KNR AL Montaż czujek pożarowych - izotopowa lub optyczna dymu - DOR 4046 szt 1, KNR AL Montaż gniazd pożarowych w wykonaniu konwencjonalnym do samoczynnych ostrzegaczy pożarowych - czujek szt 1, KNNR analogia Montaż siłowników do klap dymowych. szt 1, KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - YnTKSY ekw 1x2x0,8 metr 25, KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - YnTKSY ekw 2x2x0,8 metr 20, KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane w gotowych korytkach i na drabinkach bez mocowania - HDGs 3x1,5 metr 22, KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - HDGs 3x1,5 metr 23, KNNR Podłączanie silników w obudowie normalnej - przewód lub kabel 3-żyłowy Cu o przekroju żyły do 6 mm2 szt 1, KNR AL Sprawdzenie i uruchomienie linii dozorowych konwencjonalnych do 12 elementów liniowych szt 1, KNR AL Uruchomienie i pomiary linii dozorowych adresowych - do 12 adresów szt 1, KNNR Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia szt 1, Instalacja CCTV

11 KOSZTORYS Strona S Y M B O L I N A Z W A P O Z Y C J I K O S Z T O R Y S O W E J MIARY ILOŚĆ CENA WARTOŚĆ 4 52 KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - KI 60x40 metr 7, KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - LN 40x16.2 metr 106, KNNR Listwy elektroinstalacyjne z PCW (naścienne, przypodłogowe i ścienne) przykręcane do cegły - LN 25x16 metr 44, KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane w listwach i kanałach elektroinstalacyjnych - YWDXpek 75+2x0,75 metr 320, KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane w gotowych korytkach i na drabinkach bez mocowania - NHXMH 3x1,5 metr 23, KNNR Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w podłożu innym niż betonowe - NHXMH 3x1,5 metr 15, KNNR Przygotowanie podłoża pod osprzęt instalacyjny mocowany przez przykręcenie do kołków plastykowych osadzonych w podłożu ceglanym szt 8, KNNR Odgałęźniki bryzgoszczelne z tworzywa sztucznego o 4 wylotach przykręcane szt 8, KNR AL Montaż elementów systemu telewizji użytkowej - rejestrator szt 2, KNR AL Montaż elementów systemu telewizji użytkowej - stacja robocza szt 1, KNR AL Montaż elementów systemu telewizji użytkowej - monitor TVU LCD 19" szt 2, KNR Mechaniczne wykonanie ślepych otworów w cegle głęb.do 8cm i śr.do 10mm szt 28, KNR Osadzenie w podłożu kołków metalowych kotwiących M10 w gotowych ślepych otworach w ścianie szt 28, KNNR Konstrukcje wsporcze przykręcane o masie do 2 kg - 2 mocowania szt 14, KNR AL Montaż elementów systemu telewizji użytkowej - kamera TVU wewnętrzna szt 14, KNR AL Uruchomienie systemu TVU - linia transmisji wizji szt 14, KNR AL Uruchomienie systemu TVU - linia transmisji danych i parametrów sterujących szt 14, KNNR Przebijanie otworów śr. 40 mm o długości do 1 ceg. w ścianach lub stropach z cegły szt 15, KNNR-W Przepusty z rur o śr. do 40 mmw ścianach lub stropach z betonu o gr cm szt 15, KNNR Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia szt 3,

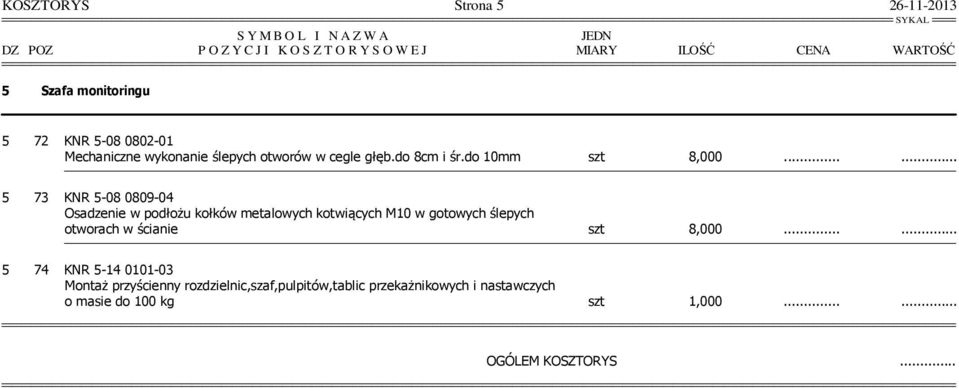

12 KOSZTORYS Strona S Y M B O L I N A Z W A P O Z Y C J I K O S Z T O R Y S O W E J MIARY ILOŚĆ CENA WARTOŚĆ 5 Szafa monitoringu 5 72 KNR Mechaniczne wykonanie ślepych otworów w cegle głęb.do 8cm i śr.do 10mm szt 8, KNR Osadzenie w podłożu kołków metalowych kotwiących M10 w gotowych ślepych otworach w ścianie szt 8, KNR Montaż przyścienny rozdzielnic,szaf,pulpitów,tablic przekażnikowych i nastawczych o masie do 100 kg szt 1, OGÓLEM KOSZTORYS...
