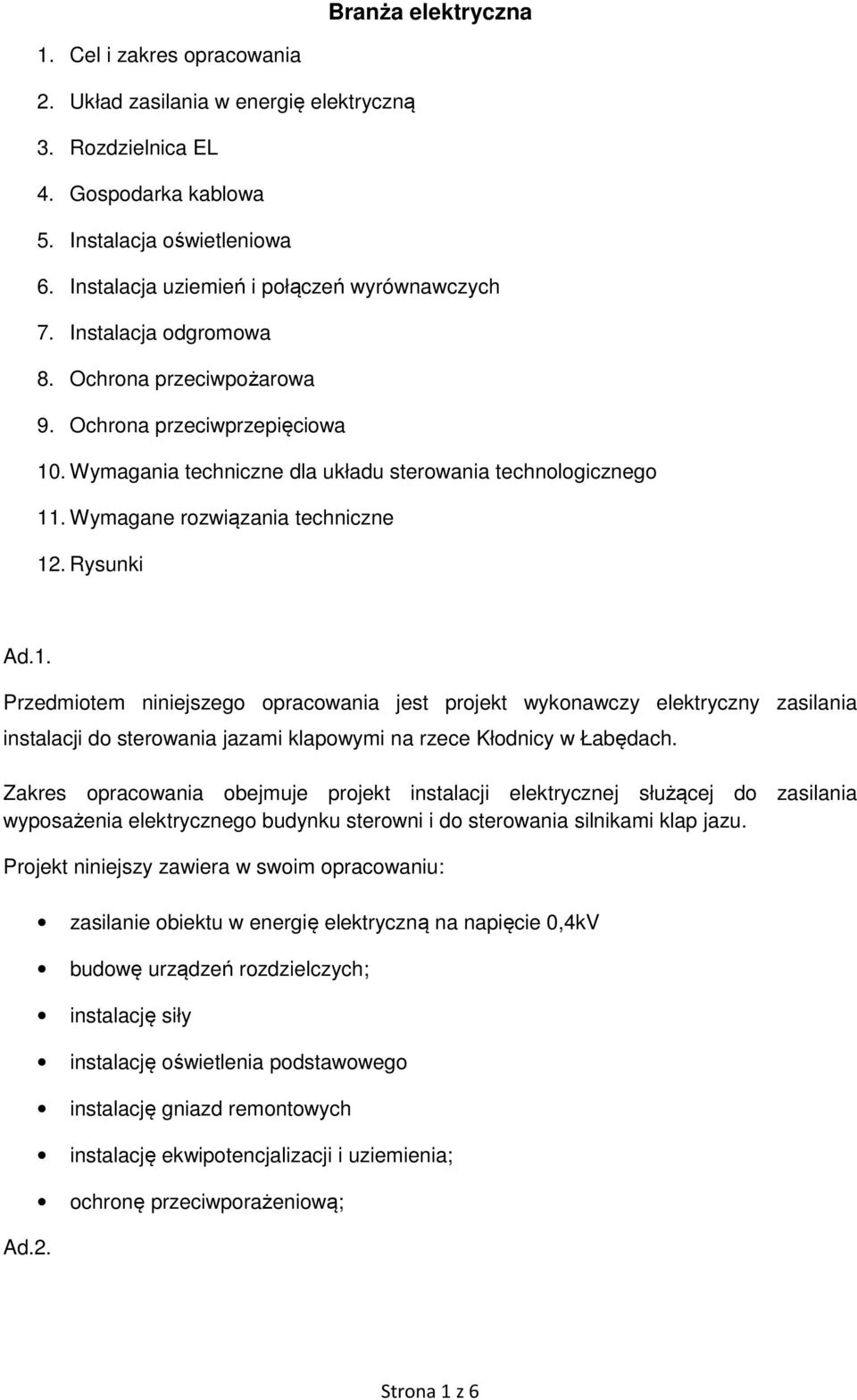

1 1. Cel i zakres opracowania 2. Układ zasilania w energię elektryczną 3. Rozdzielnica EL 4. Gospodarka kablowa 5. Instalacja oświetleniowa 6. Instalacja uziemień i połączeń wyrównawczych 7. Instalacja odgromowa 8. Ochrona przeciwpożarowa 9. Ochrona przeciwprzepięciowa 10. Wymagania techniczne dla układu sterowania technologicznego 11. Wymagane rozwiązania techniczne 12. Rysunki Ad.1. Przedmiotem niniejszego opracowania jest projekt wykonawczy elektryczny zasilania instalacji do sterowania jazami klapowymi na rzece Kłodnicy w Łabędach. Zakres opracowania obejmuje projekt instalacji elektrycznej służącej do zasilania wyposażenia elektrycznego budynku sterowni i do sterowania silnikami klap jazu. Projekt niniejszy zawiera w swoim opracowaniu: Ad.2. zasilanie obiektu w energię elektryczną na napięcie 0,4kV budowę urządzeń rozdzielczych; instalację siły instalację oświetlenia podstawowego instalację gniazd remontowych instalację ekwipotencjalizacji i uziemienia; ochronę przeciwporażeniową; Strona 1 z 6

. Wymagania techniczne dla układu sterowania technologicznego 11

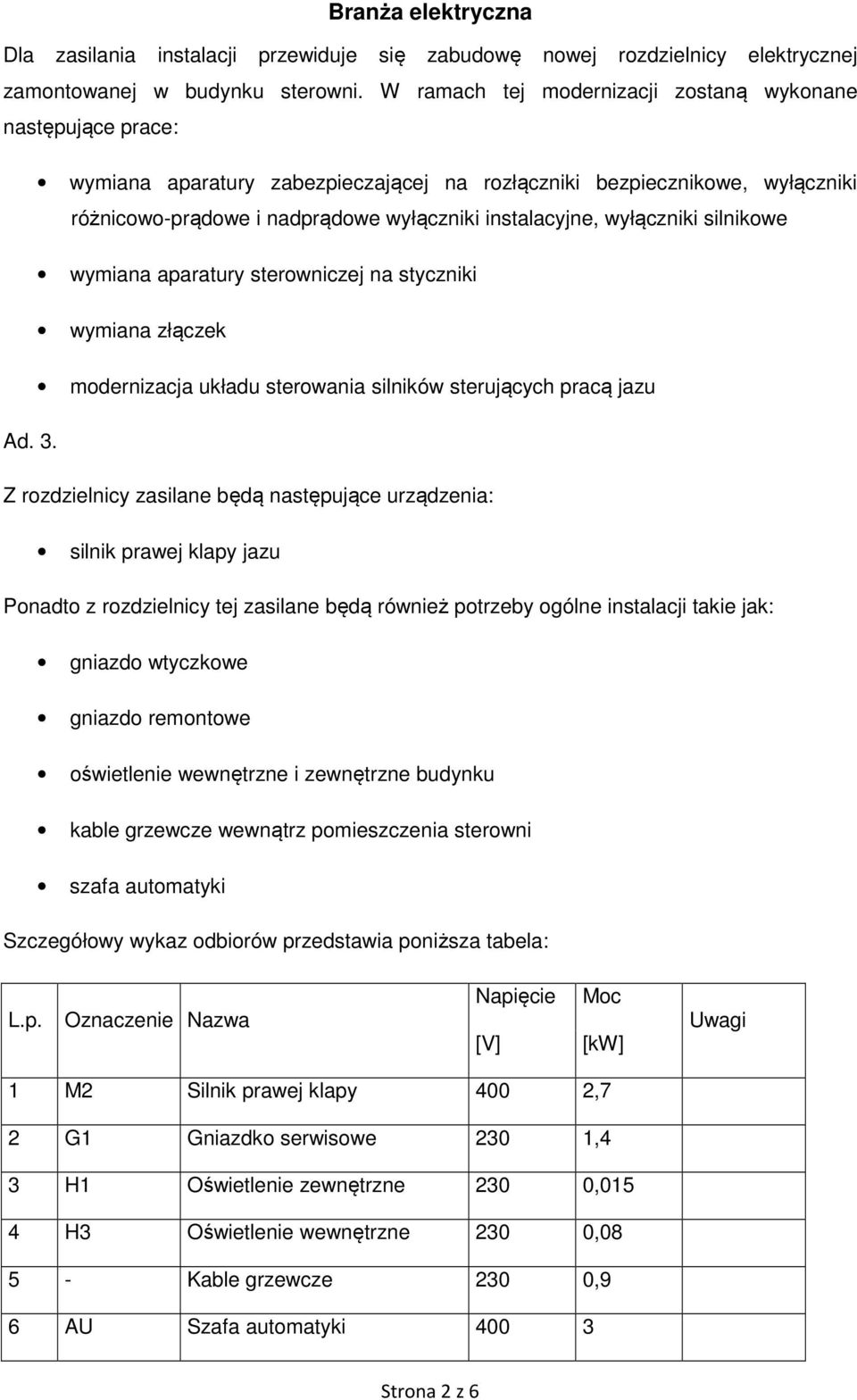

2 Dla zasilania instalacji przewiduje się zabudowę nowej rozdzielnicy elektrycznej zamontowanej w budynku sterowni. W ramach tej modernizacji zostaną wykonane następujące prace: wymiana aparatury zabezpieczającej na rozłączniki bezpiecznikowe, wyłączniki różnicowo-prądowe i nadprądowe wyłączniki instalacyjne, wyłączniki silnikowe wymiana aparatury sterowniczej na styczniki wymiana złączek modernizacja układu sterowania silników sterujących pracą jazu Ad. 3. Z rozdzielnicy zasilane będą następujące urządzenia: silnik prawej klapy jazu Ponadto z rozdzielnicy tej zasilane będą również potrzeby ogólne instalacji takie jak: gniazdo wtyczkowe gniazdo remontowe oświetlenie wewnętrzne i zewnętrzne budynku kable grzewcze wewnątrz pomieszczenia sterowni szafa automatyki Szczegółowy wykaz odbiorów przedstawia poniższa tabela: L.p. Oznaczenie Nazwa Napięcie [V] Moc [kw] Uwagi 1 M2 Silnik prawej klapy 400 2,7 2 G1 Gniazdko serwisowe 230 1,4 3 H1 Oświetlenie zewnętrzne 230 0,015 4 H3 Oświetlenie wewnętrzne 230 0, Kable grzewcze 230 0,9 6 AU Szafa automatyki Strona 2 z 6

wyłączniki silnikowe wymiana aparatury sterowniczej na styczniki wymiana złączek modernizacja układu sterowania silników sterujących pracą jazu Ad. 3.

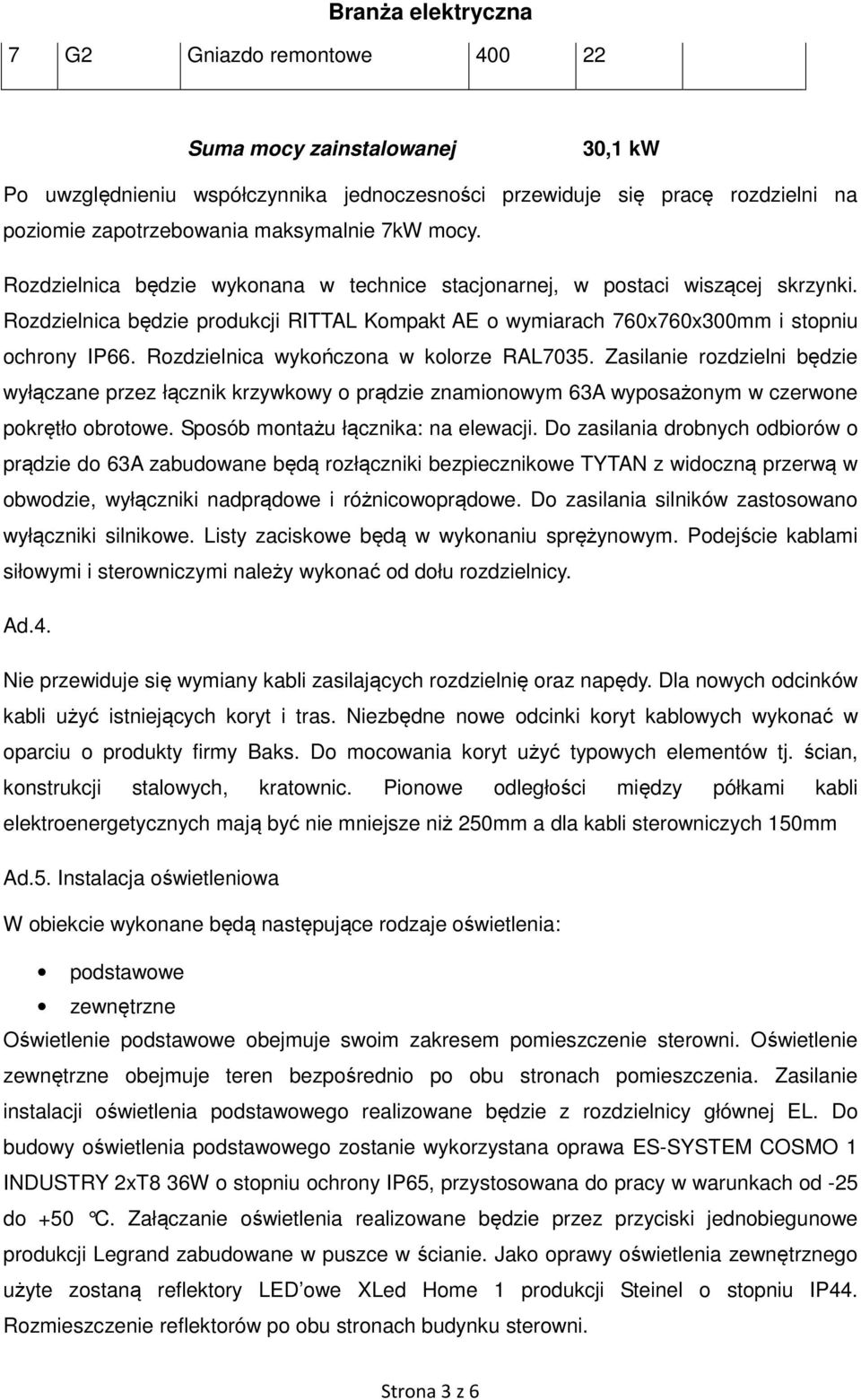

3 7 G2 Gniazdo remontowe Suma mocy zainstalowanej 30,1 kw Po uwzględnieniu współczynnika jednoczesności przewiduje się pracę rozdzielni na poziomie zapotrzebowania maksymalnie 7kW mocy. Rozdzielnica będzie wykonana w technice stacjonarnej, w postaci wiszącej skrzynki. Rozdzielnica będzie produkcji RITTAL Kompakt AE o wymiarach 760x760x300mm i stopniu ochrony IP66. Rozdzielnica wykończona w kolorze RAL7035. Zasilanie rozdzielni będzie wyłączane przez łącznik krzywkowy o prądzie znamionowym 63A wyposażonym w czerwone pokrętło obrotowe. Sposób montażu łącznika: na elewacji. Do zasilania drobnych odbiorów o prądzie do 63A zabudowane będą rozłączniki bezpiecznikowe TYTAN z widoczną przerwą w obwodzie, wyłączniki nadprądowe i różnicowoprądowe. Do zasilania silników zastosowano wyłączniki silnikowe. Listy zaciskowe będą w wykonaniu sprężynowym. Podejście kablami siłowymi i sterowniczymi należy wykonać od dołu rozdzielnicy. Ad.4. Nie przewiduje się wymiany kabli zasilających rozdzielnię oraz napędy. Dla nowych odcinków kabli użyć istniejących koryt i tras. Niezbędne nowe odcinki koryt kablowych wykonać w oparciu o produkty firmy Baks. Do mocowania koryt użyć typowych elementów tj. ścian, konstrukcji stalowych, kratownic. Pionowe odległości między półkami kabli elektroenergetycznych mają być nie mniejsze niż 250mm a dla kabli sterowniczych 150mm Ad.5. Instalacja oświetleniowa W obiekcie wykonane będą następujące rodzaje oświetlenia: podstawowe zewnętrzne Oświetlenie podstawowe obejmuje swoim zakresem pomieszczenie sterowni. Oświetlenie zewnętrzne obejmuje teren bezpośrednio po obu stronach pomieszczenia. Zasilanie instalacji oświetlenia podstawowego realizowane będzie z rozdzielnicy głównej EL. Do budowy oświetlenia podstawowego zostanie wykorzystana oprawa ES-SYSTEM COSMO 1 INDUSTRY 2xT8 36W o stopniu ochrony IP65, przystosowana do pracy w warunkach od -25 do +50 C. Załączanie oświetlenia realizowane będzie przez przyciski jednobiegunowe produkcji Legrand zabudowane w puszce w ścianie. Jako oprawy oświetlenia zewnętrznego użyte zostaną reflektory LED owe XLed Home 1 produkcji Steinel o stopniu IP44. Rozmieszczenie reflektorów po obu stronach budynku sterowni. Strona 3 z 6

Rozdzielnica wykończona w kolorze RAL7035. Zasilanie rozdzielni będzie wyłączane przez łącznik krzywkowy o prądzie znamionowym 63A wyposażonym w czerwone pokrętło obrotowe.

4 Ad.6. Instalacja uziemień i połączeń wyrównawczych (wywalić jeśli nic nie będziesz modernizował) Przewiduje się wykorzystanie istniejącej instalacji uziemienia i połączeń wyrównawczych. Wszystkie elementy istniejącej instalacji powinny być ze sobą trwale połączone a połączenia zabezpieczone przed korozją. Uzyskana rezystancja uziemienia powinna być mniejsza niż 10Ω. W przypadku nie uzyskania tej wartości uziemienia należy wykonać uziom pogrążany, aż do uzyskania wymaganej wartości rezystancji. Do uziemienia rozdzielnicy EL należy wykorzystać istniejący płaskownik FeZn 30x4 przyłączony do uziemienia fundamentowego wyprowadzony nad poziom posadzki. Dla eliminacji występowania zjawiska różnicy potencjałów w obiektach zostanie wykonana instalacja połączeń wyrównawczych. Obejmie ona swoim zakresem wszystkie przewodzące elementy instalacji i urządzeń. Instalacja ta składać się będzie z głównej szyny wyrównawczej. Jako Główną Szynę Wyrównawczą (GSW) planuje się zastosować bednarkę ocynkowaną 30x4 zamontowaną w pomieszczeniu sterowni i przyłączoną do uziomu fundamentowego. Bednarka ta będzie układana na ścianach pomieszczeń na wysokości ok. 0,7 m od posadzki. Do GSW będą przyłączone przy użyciu przewodu giętkiego koloru żółto-zielonego wszystkie metalowe części instalacji będących w budynku. Ad.7. Instalacja odgromowa Nie przewiduje się modernizacji instalacji odgromowej budynku sterowni. Ad.8. Ochrona przeciwpożarowa Nie przewiduje się modernizacji instalacji przeciwpożarowejj budynku sterowni. Ad.9. Ochrona przeciwprzepięciowa W nowo instalowanej rozdzielnicy zostanie zastosowane stopniowanie ograniczników przepięć. Ograniczniki będą zapewniały ochronę urządzeń przed przepięciami wywołanymi wyładowaniami atmosferycznymi, jak również przed przepięciami łączeniowymi i zwarciowymi. W rozdzielnicy EL zostanie zabudowany ochronnik przepięciowy typu 1 produkcji DEHN dla układu sieci TN-S. Ad.10. Wymagania techniczne dla układu sterowania technologicznego Sterowanie napędami odbywać się będzie zdalnie z systemu sterowania. Przewidywany jest jeden rodzaj sterowania urządzeniami: zdalne (Z) prowadzone z panelu sterowania Szafa automatyki zostanie wyposażona w: przyciski załączające i wyłączające Strona 4 z 6

W przypadku nie uzyskania tej wartości uziemienia należy wykonać uziom pogrążany, aż do uzyskania wymaganej wartości rezystancji.

5 lampki sygnalizacyjne stanu pracy przycisk wyłączenia awaryjnego panel sterujący sterownik PLC umożliwiający przyjmowanie sygnałów z obiektu i realizację sterowania poprzez wysterowanie odpowiednich wejść/wyjść systemu Szafa elektryczna zostanie wyposażona w: układ elektryczny siły i sterowania napędami Ad.11. Rozdzielnia elektryczna zabudowywana na obiekcie musi być sprefabrykowana w sposób umożliwiający łatwą wymianę aparatury Aparatura łączeniowa i sterownicza w szafie i na obiekcie ma być oznaczona zgodnie z dokumentacją Wszelkie wkładki bezpiecznikowe powinny być opisane: typ wkładki, wielkość prądu i przeznaczenie Wszystkie końce kabli zasilających i sterowniczych muszą posiadać trwałe oznaczniki zawierające numer i lokalizację kabla zgodnie z dokumentacją Należy przestrzegać zasady przyłączania do jednego zacisku jednego przewodu. Konstrukcja zacisku powinna umożliwiać wielokrotne wpinanie przewodów i być wytrzymała na wpływy zewnętrzne Zainstalowane silniki elektryczne powinny spełniać następujące normy: PN EN Maszyny wirujące elektryczne. PN IEC Wymiary i ciągi mocy maszyn elektrycznych wirujących PN E Silniki indukcyjne o wysokiej sprawności. Wymagania i badania. Zainstalowane urządzenia muszą spełniać następujące Dyrektywy: 73/23/EEC pl Niskonapięciowe wyroby elektryczne 89/336/EEC pl Kompatybilność elektromagnetyczna 98/37/EC pl Maszyny. Strona 5 z 6

Rozdzielnia elektryczna zabudowywana na obiekcie musi być sprefabrykowana w sposób umożliwiający łatwą wymianę aparatury Aparatura łączeniowa i sterownicza w szafie i na obiekcie ma być oznaczona

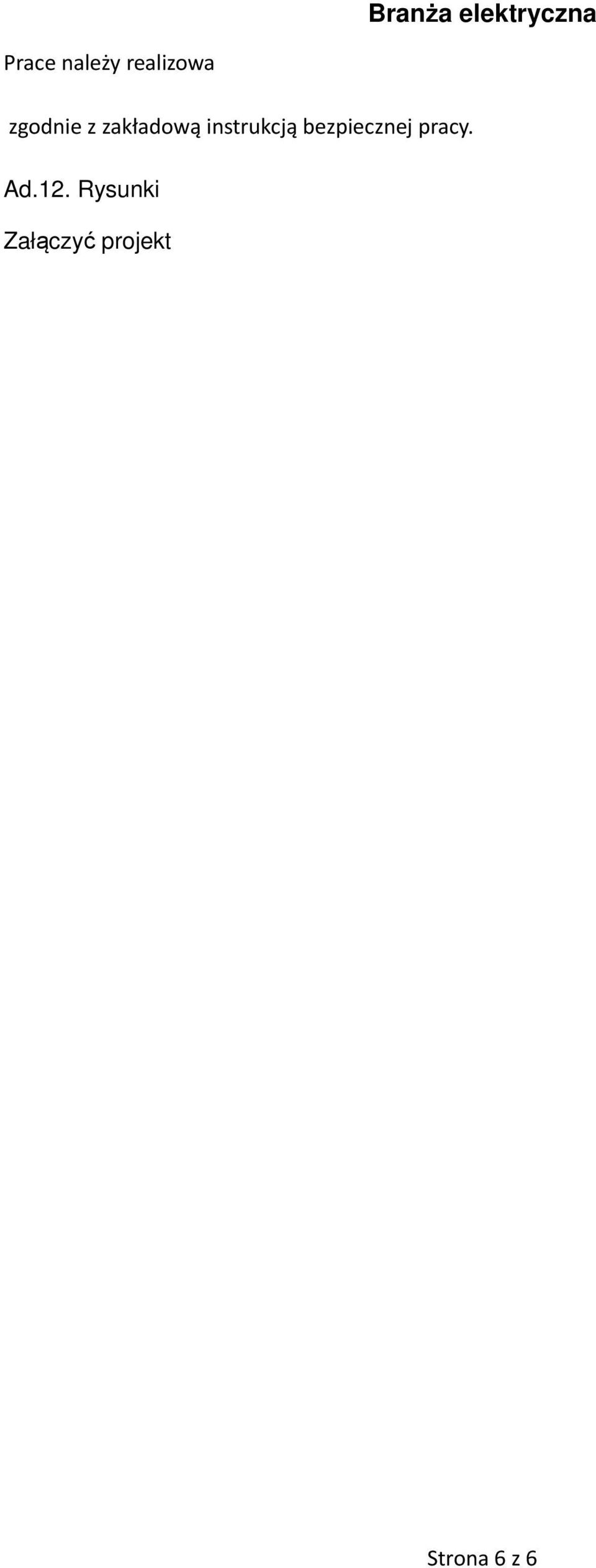

6 Prace należy realizowa zgodnie z zakładową instrukcją bezpiecznej pracy. Ad.12. Rysunki Załączyć projekt Strona 6 z 6
