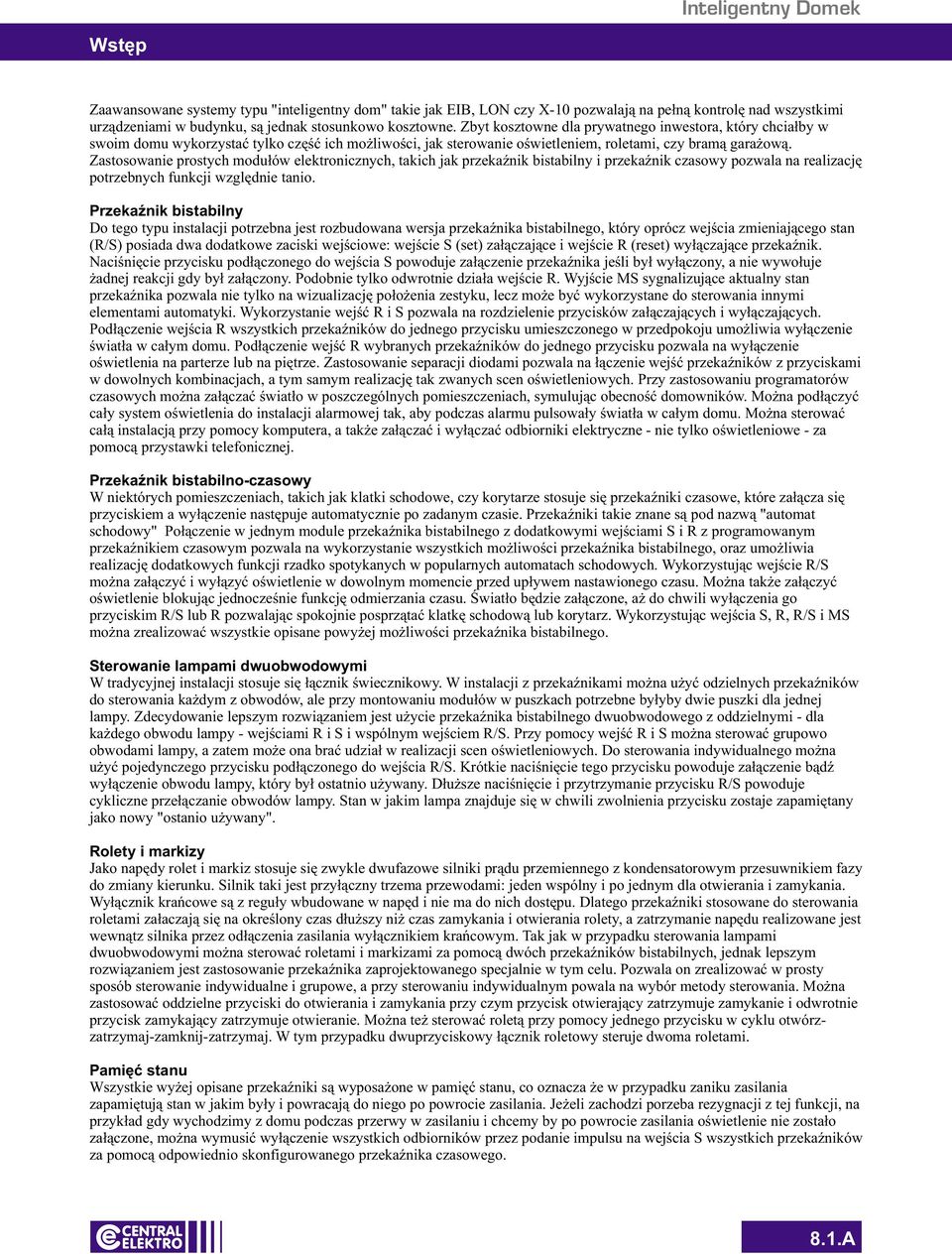

1 Wstêp Zaawansowane systemy typu "inteligentny dom" takie jak EIB, O czy X-10 pozwalaj¹ na pe³n¹ kontrolê nad wszystkimi urz¹dzeniami w budynku, s¹ jednak stosunkowo kosztowne. Zbyt kosztowne dla prywatnego inwestora, który chcia³by w swoim domu wykorzystaæ tylko czêœæ ich mo liwoœci, jak sterowanie oœwietleniem, roletami, czy bram¹ gara ow¹. Zastosowanie prostych modu³ów elektronicznych, takich jak przekaÿnik bistabilny i przekaÿnik czasowy pozwala na realizacjê potrzebnych funkcji wzglêdnie tanio. PrzekaŸnik bistabilny Do tego typu instalacji potrzebna jest rozbudowana wersja przekaÿnika bistabilnego, który oprócz wejœcia zmieniaj¹cego stan () posiada dwa dodatkowe zaciski wejœciowe: wejœcie (set) za³¹czaj¹ce i wejœcie (reset) wy³¹czaj¹ce przekaÿnik. aciœniêcie przycisku pod³¹czonego do wejœcia powoduje za³¹czenie przekaÿnika jeœli by³ wy³¹czony, a nie wywo³uje adnej reakcji gdy by³ za³¹czony. Podobnie tylko odwrotnie dzia³a wejœcie. Wyjœcie M sygnalizuj¹ce aktualny stan przekaÿnika pozwala nie tylko na wizualizacjê po³o enia zestyku, lecz mo e byæ wykorzystane do sterowania innymi elementami automatyki. Wykorzystanie wejœæ ipozwala na rozdzielenie przycisków za³¹czaj¹cych i wy³¹czaj¹cych. Pod³¹czenie wejœcia wszystkich przekaÿników do jednego przycisku umieszczonego w przedpokoju umo liwia wy³¹czenie œwiat³a w ca³ym domu. Pod³¹czenie wejœæ wybranych przekaÿników do jednego przycisku pozwala na wy³¹czenie oœwietlenia na parterze lub na piêtrze. Zastosowanie separacji diodami pozwala na ³¹czenie wejœæ przekaÿników z przyciskami w dowolnych kombinacjach, a tym samym realizacjê tak zwanych scen oœwietleniowych. Przy zastosowaniu programatorów czasowych mo na za³¹czaæ œwiat³o w poszczególnych pomieszczeniach, symuluj¹c obecnoœæ domowników. Mo na pod³¹czyæ ca³y system oœwietlenia do instalacji alarmowej tak, aby podczas alarmu pulsowa³y œwiat³a w ca³ym domu. Mo na sterowaæ ca³¹ instalacj¹ przy pomocy komputera, a tak e za³¹czaæ i wy³¹czaæ odbiorniki elektryczne - nie tylko oœwietleniowe - za pomoc¹ przystawki telefonicznej. PrzekaŸnik bistabilno-czasowy W niektórych pomieszczeniach, takich jak klatki schodowe, czy korytarze stosuje siê przekaÿniki czasowe, które za³¹cza siê przyciskiem a wy³¹czenie nastêpuje automatycznie po zadanym czasie. PrzekaŸniki takie znane s¹ pod nazw¹ "automat schodowy" Po³¹czenie w jednym module przekaÿnika bistabilnego z dodatkowymi wejœciami izprogramowanym przekaÿnikiem czasowym pozwala na wykorzystanie wszystkich mo liwoœci przekaÿnika bistabilnego, oraz umo liwia realizacjê dodatkowych funkcji rzadko spotykanych w popularnych automatach schodowych. Wykorzystuj¹c wejœcie mo na za³¹czyæ i wy³¹zyæ oœwietlenie w dowolnym momencie przed up³ywem nastawionego czasu. Mo na tak e za³¹czyæ oœwietlenie blokuj¹c jednoczeœnie funkcjê odmierzania czasu. Œwiat³o bêdzie za³¹czone, a do chwili wy³¹czenia go przyciskim lub pozwalaj¹c spokojnie posprz¹taæ klatkê schodow¹ lub korytarz. Wykorzystuj¹c wejœcia,, i M mo na zrealizowaæ wszystkie opisane powy ej mo liwoœci przekaÿnika bistabilnego. terowanie lampami dwuobwodowymi W tradycyjnej instalacji stosuje siê ³¹cznik œwiecznikowy. W instalacji z przekaÿnikami mo na u yæ odzielnych przekaÿników do sterowania ka dym z obwodów, ale przy montowaniu modu³ów w puszkach potrzebne by³yby dwie puszki dla jednej lampy. Zdecydowanie lepszym rozwi¹zaniem jest u ycie przekaÿnika bistabilnego dwuobwodowego z oddzielnymi - dla ka dego obwodu lampy - wejœciami iiwspólnym wejœciem. Przy pomocy wejœæ imo na sterowaæ grupowo obwodami lampy, a zatem mo e ona braæ udzia³ w realizacji scen oœwietleniowych. Do sterowania indywidualnego mo na u yæ pojedynczego przycisku pod³¹czonego do wejœcia. Krótkie naciœniêcie tego przycisku powoduje za³¹czenie b¹dÿ wy³¹czenie obwodu lampy, który by³ ostatnio u ywany. D³u sze naciœniêcie i przytrzymanie przycisku powoduje cykliczne prze³¹czanie obwodów lampy. tan w jakim lampa znajduje siê w chwili zwolnienia przycisku zostaje zapamiêtany jako nowy "ostanio u ywany". olety i markizy Jako napêdy rolet i markiz stosuje siê zwykle dwufazowe silniki pr¹du przemiennego z kondensatorowym przesuwnikiem fazy do zmiany kierunku. ilnik taki jest przy³¹czny trzema przewodami: jeden wspólny i po jednym dla otwierania i zamykania. Wy³¹cznik krañcowe s¹ z regu³y wbudowane w napêd i nie ma do nich dostêpu. Dlatego przekaÿniki stosowane do sterowania roletami za³aczaj¹ siê na okreœlony czas d³u szy ni czas zamykania i otwierania rolety, a zatrzymanie napêdu realizowane jest wewn¹tz silnika przez od³¹czenia zasilania wy³¹cznikiem krañcowym. Tak jak w przypadku sterowania lampami dwuobwodowymi mo na sterowaæ roletami i markizami za pomoc¹ dwóch przekaÿników bistabilnych, jednak lepszym rozwi¹zaniem jest zastosowanie przekaÿnika zaprojektowanego specjalnie w tym celu. Pozwala on zrealizowaæ w prosty sposób sterowanie indywidualne i grupowe, a przy sterowaniu indywidualnym powala na wybór metody sterowania. Mo na zastosowaæ oddzielne przyciski do otwierania i zamykania przy czym przycisk otwieraj¹cy zatrzymuje zamykanie i odwrotnie przycisk zamykaj¹cy zatrzymuje otwieranie. Mo na te sterowaæ rolet¹ przy pomocy jednego przycisku w cyklu otwórzzatrzymaj-zamknij-zatrzymaj. W tym przypadku dwuprzyciskowy ³¹cznik roletowy steruje dwoma roletami. Pamiêæ stanu Wszystkie wy ej opisane przekaÿniki s¹ wyposa one w pamiêæ stanu, co oznacza e w przypadku zaniku zasilania zapamiêtuj¹ stan w jakim by³y i powracaj¹ do niego po powrocie zasilania. Je eli zachodzi porzeba rezygnacji z tej funkcji, na przyk³ad gdy wychodzimy z domu podczas przerwy w zasilaniu i chcemy by po powrocie zasilania oœwietlenie nie zosta³o za³¹czone, mo na wymusiæ wy³¹czenie wszystkich odbiorników przez podanie impulsu na wejœcia wszystkich przekaÿników za pomoc¹ odpowiednio skonfigurowanego przekaÿnika czasowego. 8.1.A

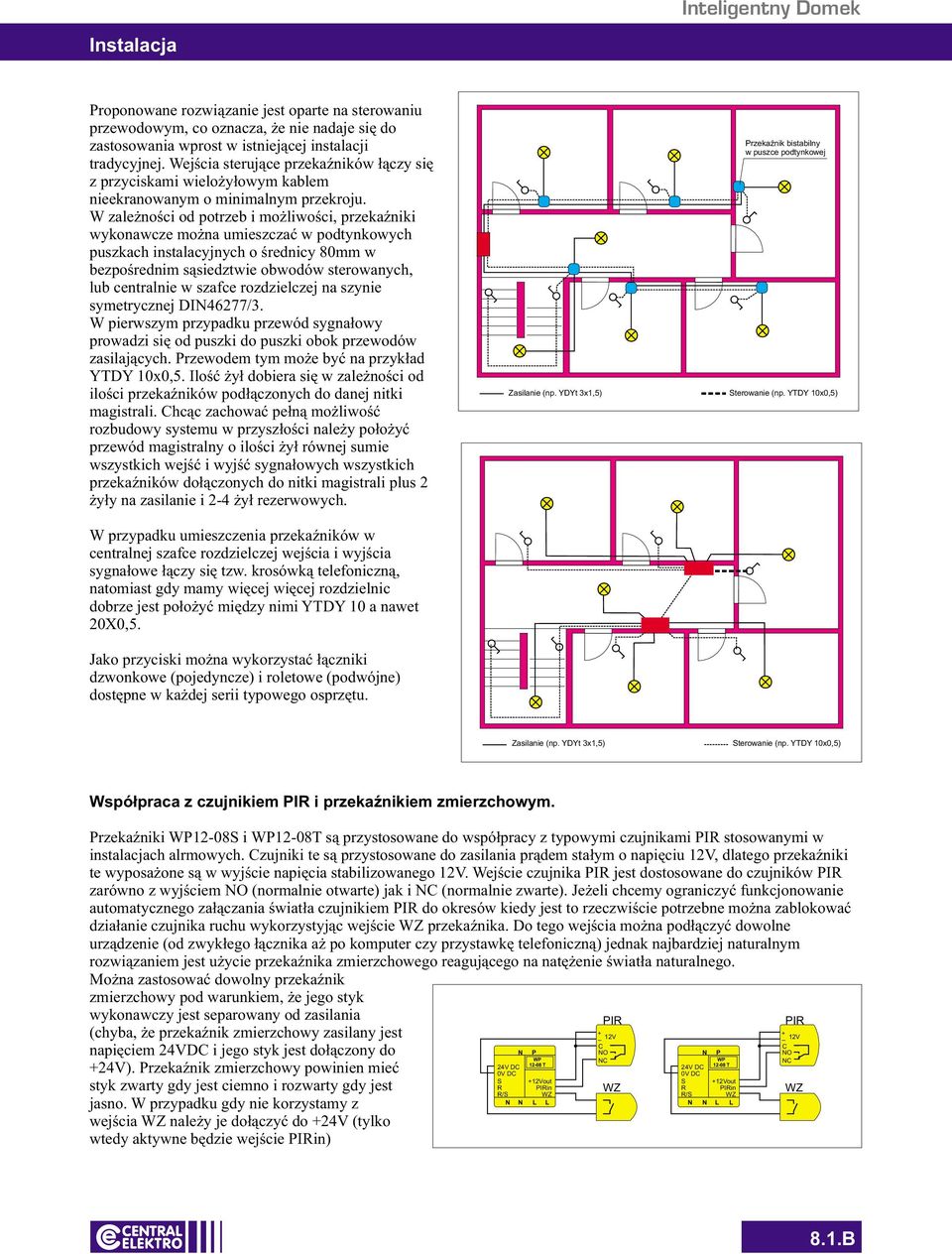

2 Instalacja Proponowane rozwi¹zanie jest oparte na sterowaniu przewodowym, co oznacza, e nie nadaje siê do zastosowania wprost w istniej¹cej instalacji tradycyjnej. Wejœcia steruj¹ce przekaÿników ³¹czy siê z przyciskami wielo y³owym kablem nieekranowanym o minimalnym przekroju. W zale noœci od potrzeb i mo liwoœci, przekaÿniki wykonawcze mo na umieszczaæ w podtynkowych puszkach instalacyjnych o œrednicy 80mm w bezpoœrednim s¹siedztwie obwodów sterowanych, lub centralnie w szafce rozdzielczej na szynie symetrycznej DI46277/3. W pierwszym przypadku przewód sygna³owy prowadzi siê od puszki do puszki obok przewodów zasilaj¹cych. Przewodem tym mo e byæ na przyk³ad YTDY 10x0,5. Iloœæ y³ dobiera siê w zale noœci od iloœci przekaÿników pod³¹czonych do danej nitki magistrali. Chc¹c zachowaæ pe³n¹ mo liwoœæ rozbudowy systemu w przysz³oœci nale y po³o yæ przewód magistralny o iloœci y³ równej sumie wszystkich wejœæ i wyjœæ sygna³owych wszystkich przekaÿników do³¹czonych do nitki magistrali plus 2 y³y na zasilanie i 2-4 y³ rezerwowych. W przypadku umieszczenia przekaÿników w centralnej szafce rozdzielczej wejœcia i wyjœcia sygna³owe ³¹czy siê tzw. krosówk¹ telefoniczn¹, natomiast gdy mamy wiêcej wiêcej rozdzielnic dobrze jest po³o yæ miêdzy nimi YTDY 10 a nawet 20X0,5. Jako przyciski mo na wykorzystaæ ³¹czniki dzwonkowe (pojedyncze) i roletowe (podwójne) dostêpne w ka dej serii typowego osprzêtu. Zasilanie (np. YDYt 3x1,5) PrzekaŸnik bistabilny w puszce podtynkowej terowanie (np. YTDY 10x0,5) Zasilanie (np. YDYt 3x1,5) terowanie (np. YTDY 10x0,5) Wspó³praca z czujnikiem PI i przekaÿnikiem zmierzchowym. PrzekaŸniki WP12-08 i WP12-08T s¹ przystosowane do wspó³pracy z typowymi czujnikami PI stosowanymi w instalacjach alrmowych. Czujniki te s¹ przystosowane do zasilania pr¹dem sta³ym o napiêciu 12V, dlatego przekaÿniki te wyposa one s¹ w wyjœcie napiêcia stabilizowanego 12V. Wejœcie czujnika PI jest dostosowane do czujników PI zarówno z wyjœciem O (normalnie otwarte) jak i C (normalnie zwarte). Je eli chcemy ograniczyæ funkcjonowanie automatycznego za³¹czania œwiat³a czujnikiem PI do okresów kiedy jest to rzeczwiœcie potrzebne mo na zablokowaæ dzia³anie czujnika ruchu wykorzystyj¹c wejœcie WZ przekaÿnika. Do tego wejœcia mo na pod³¹czyæ dowolne urz¹dzenie (od zwyk³ego ³¹cznika a po komputer czy przystawkê telefoniczn¹) jednak najbardziej naturalnym rozwi¹zaniem jest u ycie przekaÿnika zmierzchowego reaguj¹cego na natê enie œwiat³a naturalnego. Mo na zastosowaæ dowolny przekaÿnik zmierzchowy pod warunkiem, e jego styk wykonawczy jest separowany od zasilania PI PI (chyba, e przekaÿnik zmierzchowy zasilany jest + 12V + 12V C C napiêciem 24VDC i jego styk jest do³¹czony do P O P O WP C WP C T T 24V DC 24V DC ). PrzekaŸnik zmierzchowy powinien mieæ +12Vout +12Vout styk zwarty gdy jest ciemno i rozwarty gdy jest PIin WZ PIin WZ WZ WZ jasno. W przypadku gdy nie korzystamy z wejœcia WZ nale y je do³¹czyæ do (tylko wtedy aktywne bêdzie wejœcie PIin) 8.1.B

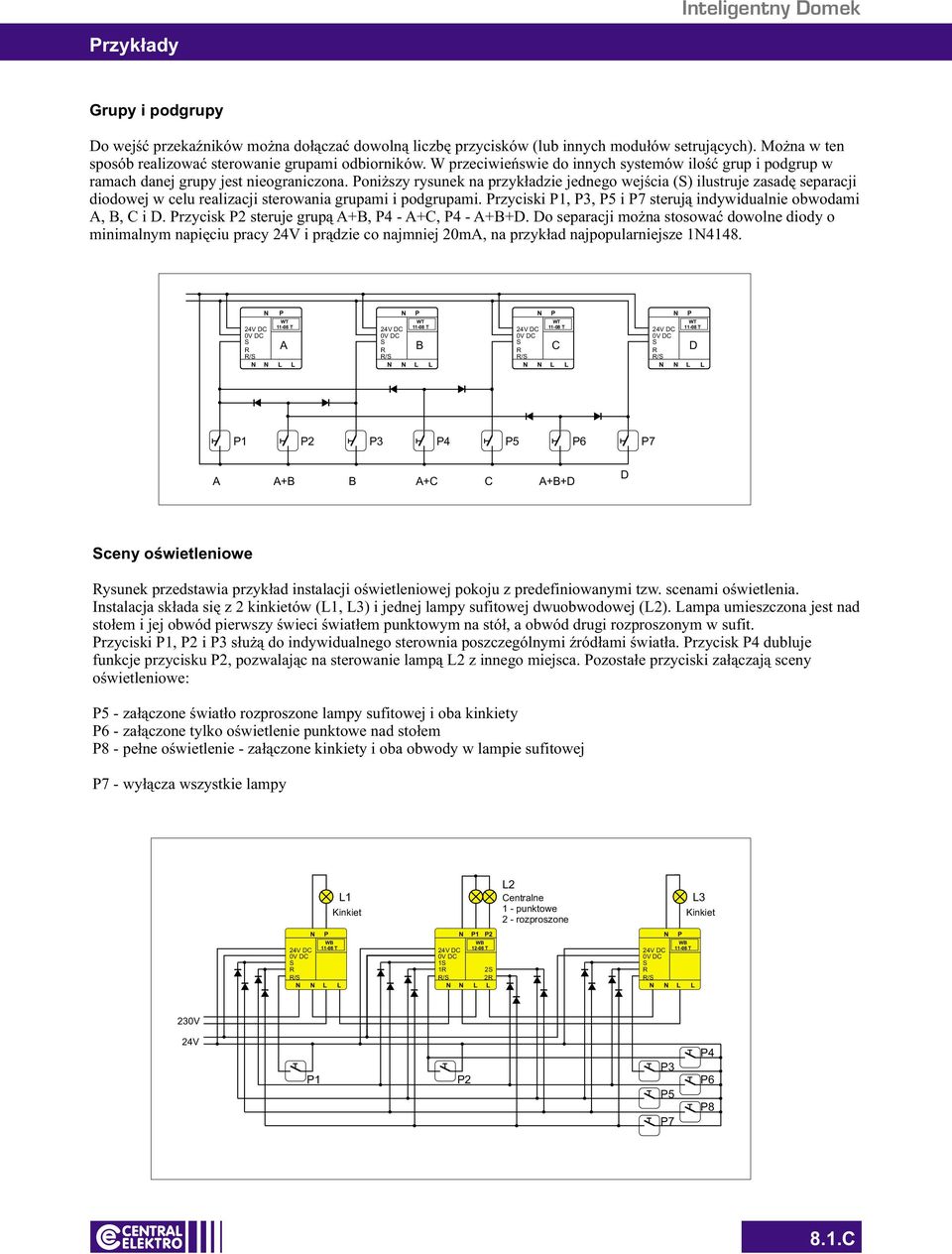

3 Przyk³ady Grupy i podgrupy Do wejœæ przekaÿników mo na do³¹czaæ dowoln¹ liczbê przycisków (lub innych modu³ów setruj¹cych). Mo na w ten sposób realizowaæ sterowanie grupami odbiorników. W przeciwieñswie do innych systemów iloœæ grup i podgrup w ramach danej grupy jest nieograniczona. Poni szy rysunek na przyk³adzie jednego wejœcia () ilustruje zasadê separacji diodowej w celu realizacji sterowania grupami i podgrupami. Przyciski P1, P3, P5 i P7 steruj¹ indywidualnie obwodami A,B,CiD.Przycisk P2 steruje grup¹ A+B, P4 - A+C, P4 - A+B+D. Do separacji mo na stosowaæ dowolne diody o minimalnym napiêciu pracy 24V i pr¹dzie co najmniej 20mA, na przyk³ad najpopularniejsze P P P P WT WT WT WT 24V DC 24V DC 24V DC 24V DC A B C D P1 P2 P3 P4 P5 P6 P7 A A+B B A+C C A+B+D D ceny oœwietleniowe ysunek przedstawia przyk³ad instalacji oœwietleniowej pokoju z predefiniowanymi tzw. scenami oœwietlenia. Instalacja sk³ada siê z 2 kinkietów (1, 3) i jednej lampy sufitowej dwuobwodowej (2). ampa umieszczona jest nad sto³em i jej obwód pierwszy œwieci œwiat³em punktowym na stó³, a obwód drugi rozproszonym w sufit. Przyciski P1, P2 i P3 s³u ¹ do indywidualnego sterownia poszczególnymi Ÿród³ami œwiat³a. Przycisk P4 dubluje funkcje przycisku P2, pozwalaj¹c na sterowanie lamp¹ 2 z innego miejsca. Pozosta³e przyciski za³¹czaj¹ sceny oœwietleniowe: P5 - za³¹czone œwiat³o rozproszone lampy sufitowej i oba kinkiety P6 - za³¹czone tylko oœwietlenie punktowe nad sto³em P8 - pe³ne oœwietlenie - za³¹czone kinkiety i oba obwody w lampie sufitowej P7 - wy³¹cza wszystkie lampy P WB 24V DC 1 Kinkiet P1 P2 WB T 24V DC Centralne 1 - punktowe 2 - rozproszone P WB 24V DC 3 Kinkiet 230V 24V P1 P2 P3 P5 P7 P4 P6 P8 8.1.C

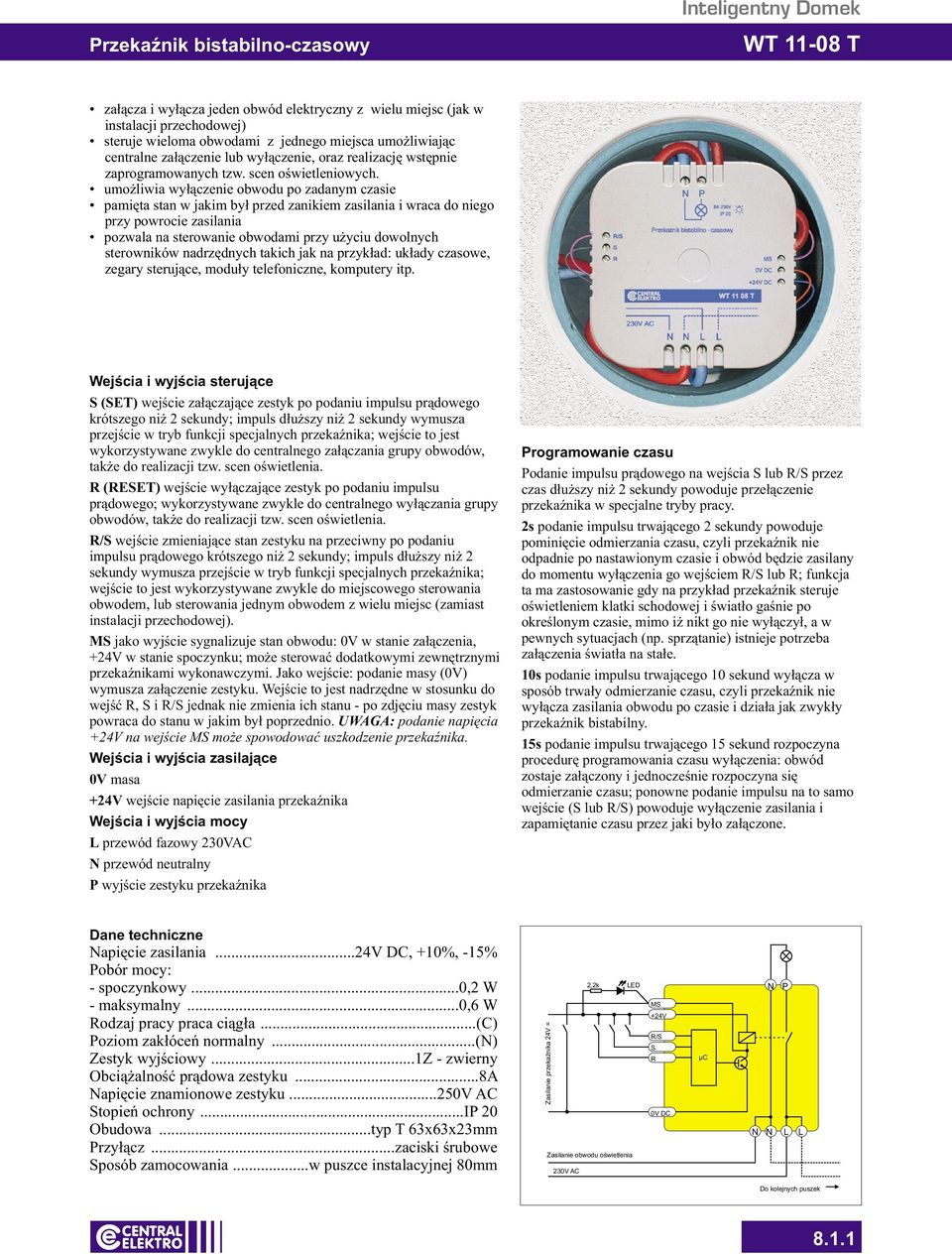

4 PrzekaŸnik bistabilno-czasowy WT za³¹cza i wy³¹cza jeden obwód elektryczny z wielu miejsc (jak w umo liwia wy³¹czenie obwodu po zadanym czasie (ET) wejœcie za³¹czaj¹ce zestyk po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; impuls d³u szy ni 2 sekundy wymusza przejœcie w tryb funkcji specjalnych przekaÿnika; wejœcie to jest wykorzystywane zwykle do centralnego za³¹czania grupy obwodów, tak e do realizacji tzw. scen oœwietlenia. (EET) wejœcie wy³¹czaj¹ce zestyk po podaniu impulsu wejœcie zmieniaj¹ce stan zestyku na przeciwny po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; impuls d³u szy ni 2 sekundy wymusza przejœcie w tryb funkcji specjalnych przekaÿnika; wejœcie to jest wykorzystywane zwykle do miejscowego sterowania obwodem, lub sterowania jednym obwodem z wielu miejsc (zamiast. M jako wyjœcie sygnalizuje stan obwodu: 0V w stanie za³¹czenia, w stanie spoczynku; mo e sterowaæ dodatkowymi zewnêtrznymi przekaÿnikami wykonawczymi. Jako wejœcie: podanie masy (0V) wymusza za³¹czenie zestyku. Wejœcie to jest nadrzêdne w stosunku do wejœæ, i jednak nie zmienia ich stanu - po zdjêciu masy zestyk powraca do stanu w jakim by³ poprzednio. UWAGA: podanie napiêcia na wejœcie M mo e spowodowaæ uszkodzenie przekaÿnika. przewód fazowy 230VAC przewód neutralny P wyjœcie zestyku przekaÿnika Programowanie czasu Podanie impulsu pr¹dowego na wejœcia lub przez czas d³u szy ni 2 sekundy powoduje prze³¹czenie przekaÿnika w specjalne tryby pracy. 2s podanie impulsu trwaj¹cego 2 sekundy powoduje pominiêcie odmierzania czasu, czyli przekaÿnik nie odpadnie po nastawionym czasie i obwód bêdzie zasilany do momentu wy³¹czenia go wejœciem lub ; funkcja ta ma zastosowanie gdy na przyk³ad przekaÿnik steruje oœwietleniem klatki schodowej i œwiat³o gaœnie po okreœlonym czasie, mimo i nikt go nie wy³¹czy³, a w pewnych sytuacjach (np. sprz¹tanie) istnieje potrzeba za³¹czenia œwiat³a na sta³e. 10s podanie impulsu trwaj¹cego 10 sekund wy³¹cza w sposób trwa³y odmierzanie czasu, czyli przekaÿnik nie wy³¹cza zasilania obwodu po czasie i dzia³a jak zwyk³y przekaÿnik bistabilny. 15s podanie impulsu trwaj¹cego 15 sekund rozpoczyna procedurê programowania czasu wy³¹czenia: obwód zostaje za³¹czony i jednoczeœnie rozpoczyna siê odmierzanie czasu; ponowne podanie impulsu na to samo wejœcie ( lub ) powoduje wy³¹czenie zasilania i zapamiêtanie czasu przez jaki by³o za³¹czone. apiêcie zasilania...24v DC, +10%, -15% - spoczynkowy...0,2 W - maksymalny...0,6 W odzaj pracy praca ci¹g³a...(c) Poziom zak³óceñ normalny...() Zestyk wyjœciowy...1z - zwierny Obci¹ alnoœæ pr¹dowa zestyku...8a apiêcie znamionowe zestyku...250v AC topieñ ochrony...ip 20 Obudowa...typ T 63x63x23mm Przy³¹cz...zaciski œrubowe posób zamocowania...w puszce instalacyjnej 80mm 2,2k ED M P Do kolejnych puszek 8.1.1

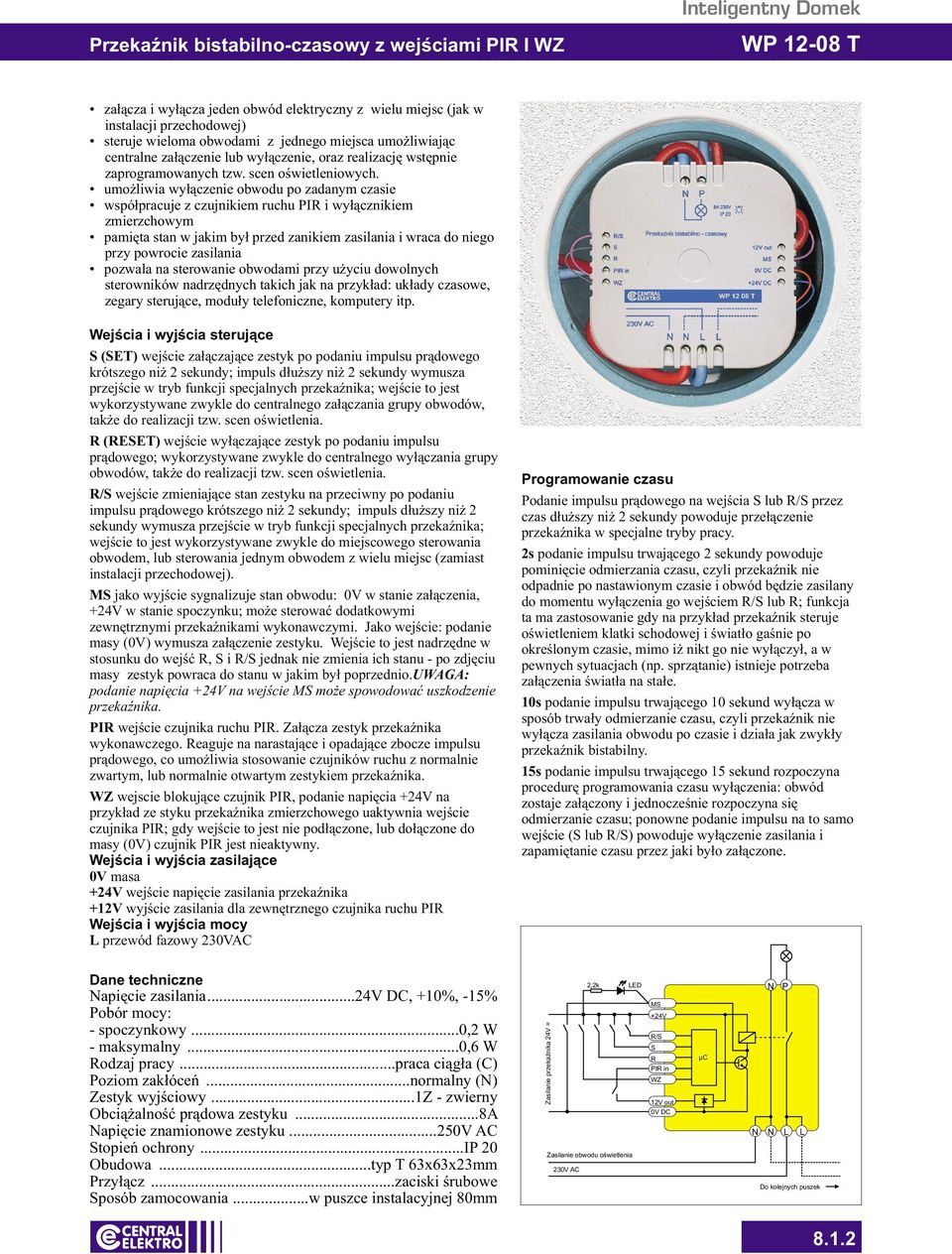

5 PrzekaŸnik bistabilno-czasowy z wejœciami PI I WZ WP T za³¹cza i wy³¹cza jeden obwód elektryczny z wielu miejsc (jak w umo liwia wy³¹czenie obwodu po zadanym czasie wspó³pracuje z czujnikiem ruchu PI i wy³¹cznikiem zmierzchowym (ET) wejœcie za³¹czaj¹ce zestyk po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; impuls d³u szy ni 2 sekundy wymusza przejœcie w tryb funkcji specjalnych przekaÿnika; wejœcie to jest wykorzystywane zwykle do centralnego za³¹czania grupy obwodów, tak e do realizacji tzw. scen oœwietlenia. (EET) wejœcie wy³¹czaj¹ce zestyk po podaniu impulsu wejœcie zmieniaj¹ce stan zestyku na przeciwny po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; impuls d³u szy ni 2 sekundy wymusza przejœcie w tryb funkcji specjalnych przekaÿnika; wejœcie to jest wykorzystywane zwykle do miejscowego sterowania obwodem, lub sterowania jednym obwodem z wielu miejsc (zamiast. M jako wyjœcie sygnalizuje stan obwodu: 0V w stanie za³¹czenia, w stanie spoczynku; mo e sterowaæ dodatkowymi zewnêtrznymi przekaÿnikami wykonawczymi. Jako wejœcie: podanie masy (0V) wymusza za³¹czenie zestyku. Wejœcie to jest nadrzêdne w stosunku do wejœæ, i jednak nie zmienia ich stanu - po zdjêciu masy zestyk powraca do stanu w jakim by³ poprzednio. UWAGA: podanie napiêcia na wejœcie M mo e spowodowaæ uszkodzenie przekaÿnika. PI wejœcie czujnika ruchu PI. Za³¹cza zestyk przekaÿnika wykonawczego. eaguje na narastaj¹ce i opadaj¹ce zbocze impulsu pr¹dowego, co umo liwia stosowanie czujników ruchu z normalnie zwartym, lub normalnie otwartym zestykiem przekaÿnika. WZ wejscie blokuj¹ce czujnik PI, podanie napiêcia na przyk³ad ze styku przekaÿnika zmierzchowego uaktywnia wejœcie czujnika PI; gdy wejœcie to jest nie pod³¹czone, lub do³¹czone do masy (0V) czujnik PI jest nieaktywny. +12V wyjœcie zasilania dla zewnêtrznego czujnika ruchu PI przewód fazowy 230VAC Programowanie czasu Podanie impulsu pr¹dowego na wejœcia lub przez czas d³u szy ni 2 sekundy powoduje prze³¹czenie przekaÿnika w specjalne tryby pracy. 2s podanie impulsu trwaj¹cego 2 sekundy powoduje pominiêcie odmierzania czasu, czyli przekaÿnik nie odpadnie po nastawionym czasie i obwód bêdzie zasilany do momentu wy³¹czenia go wejœciem lub ; funkcja ta ma zastosowanie gdy na przyk³ad przekaÿnik steruje oœwietleniem klatki schodowej i œwiat³o gaœnie po okreœlonym czasie, mimo i nikt go nie wy³¹czy³, a w pewnych sytuacjach (np. sprz¹tanie) istnieje potrzeba za³¹czenia œwiat³a na sta³e. 10s podanie impulsu trwaj¹cego 10 sekund wy³¹cza w sposób trwa³y odmierzanie czasu, czyli przekaÿnik nie wy³¹cza zasilania obwodu po czasie i dzia³a jak zwyk³y przekaÿnik bistabilny. 15s podanie impulsu trwaj¹cego 15 sekund rozpoczyna procedurê programowania czasu wy³¹czenia: obwód zostaje za³¹czony i jednoczeœnie rozpoczyna siê odmierzanie czasu; ponowne podanie impulsu na to samo wejœcie ( lub ) powoduje wy³¹czenie zasilania i zapamiêtanie czasu przez jaki by³o za³¹czone. apiêcie zasilania...24v DC, +10%, -15% - spoczynkowy...0,2 W - maksymalny...0,6 W odzaj pracy...praca ci¹g³a (C) Poziom zak³óceñ...normalny () Zestyk wyjœciowy...1z - zwierny Obci¹ alnoœæ pr¹dowa zestyku...8a apiêcie znamionowe zestyku...250v AC topieñ ochrony...ip 20 Obudowa...typ T 63x63x23mm Przy³¹cz...zaciski œrubowe posób zamocowania...w puszce instalacyjnej 80mm 2,2k ED M PI in WZ 12V out P Do kolejnych puszek 8.1.2

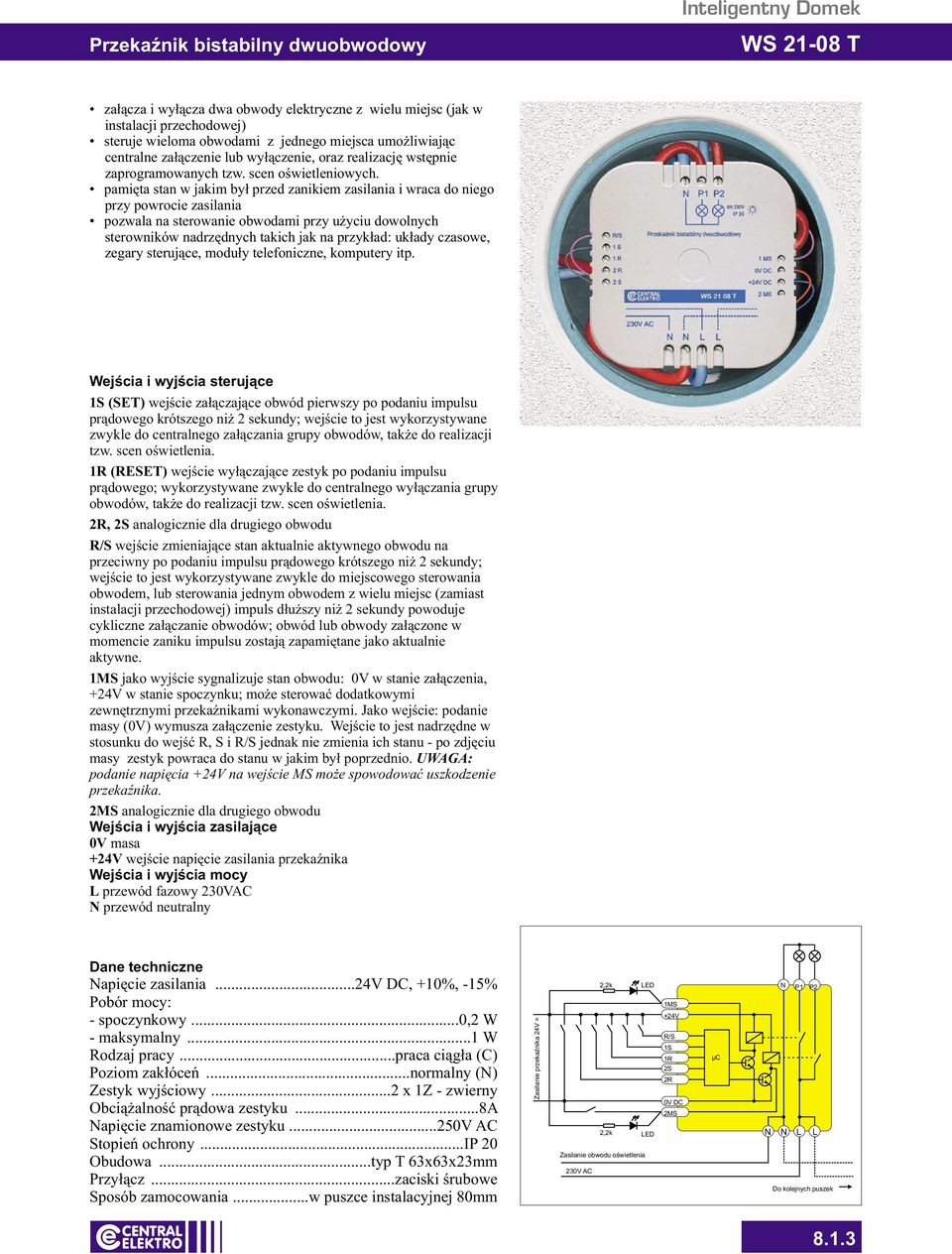

6 PrzekaŸnik bistabilny dwuobwodowy W T za³¹cza i wy³¹cza dwa obwody elektryczne z wielu miejsc (jak w 1 (ET) wejœcie za³¹czaj¹ce obwód pierwszy po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; wejœcie to jest wykorzystywane zwykle do centralnego za³¹czania grupy obwodów, tak e do realizacji tzw. scen oœwietlenia. 1 (EET) wejœcie wy³¹czaj¹ce zestyk po podaniu impulsu 2, 2 analogicznie dla drugiego obwodu wejœcie zmieniaj¹ce stan aktualnie aktywnego obwodu na przeciwny po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; wejœcie to jest wykorzystywane zwykle do miejscowego sterowania obwodem, lub sterowania jednym obwodem z wielu miejsc (zamiast impuls d³u szy ni 2 sekundy powoduje cykliczne za³¹czanie obwodów; obwód lub obwody za³¹czone w momencie zaniku impulsu zostaj¹ zapamiêtane jako aktualnie aktywne. 1M jako wyjœcie sygnalizuje stan obwodu: 0V w stanie za³¹czenia, w stanie spoczynku; mo e sterowaæ dodatkowymi zewnêtrznymi przekaÿnikami wykonawczymi. Jako wejœcie: podanie masy (0V) wymusza za³¹czenie zestyku. Wejœcie to jest nadrzêdne w stosunku do wejœæ, i jednak nie zmienia ich stanu - po zdjêciu masy zestyk powraca do stanu w jakim by³ poprzednio. UWAGA: podanie napiêcia na wejœcie M mo e spowodowaæ uszkodzenie przekaÿnika. 2M analogicznie dla drugiego obwodu przewód fazowy 230VAC przewód neutralny apiêcie zasilania...24v DC, +10%, -15% - spoczynkowy...0,2 W - maksymalny...1 W odzaj pracy...praca ci¹g³a (C) Poziom zak³óceñ...normalny () Zestyk wyjœciowy...2 x 1Z - zwierny Obci¹ alnoœæ pr¹dowa zestyku...8a apiêcie znamionowe zestyku...250v AC topieñ ochrony...ip 20 Obudowa...typ T 63x63x23mm Przy³¹cz...zaciski œrubowe posób zamocowania...w puszce instalacyjnej 80mm 2,2k 2,2k ED ED 1M M P1 P2 Do kolejnych puszek 8.1.3

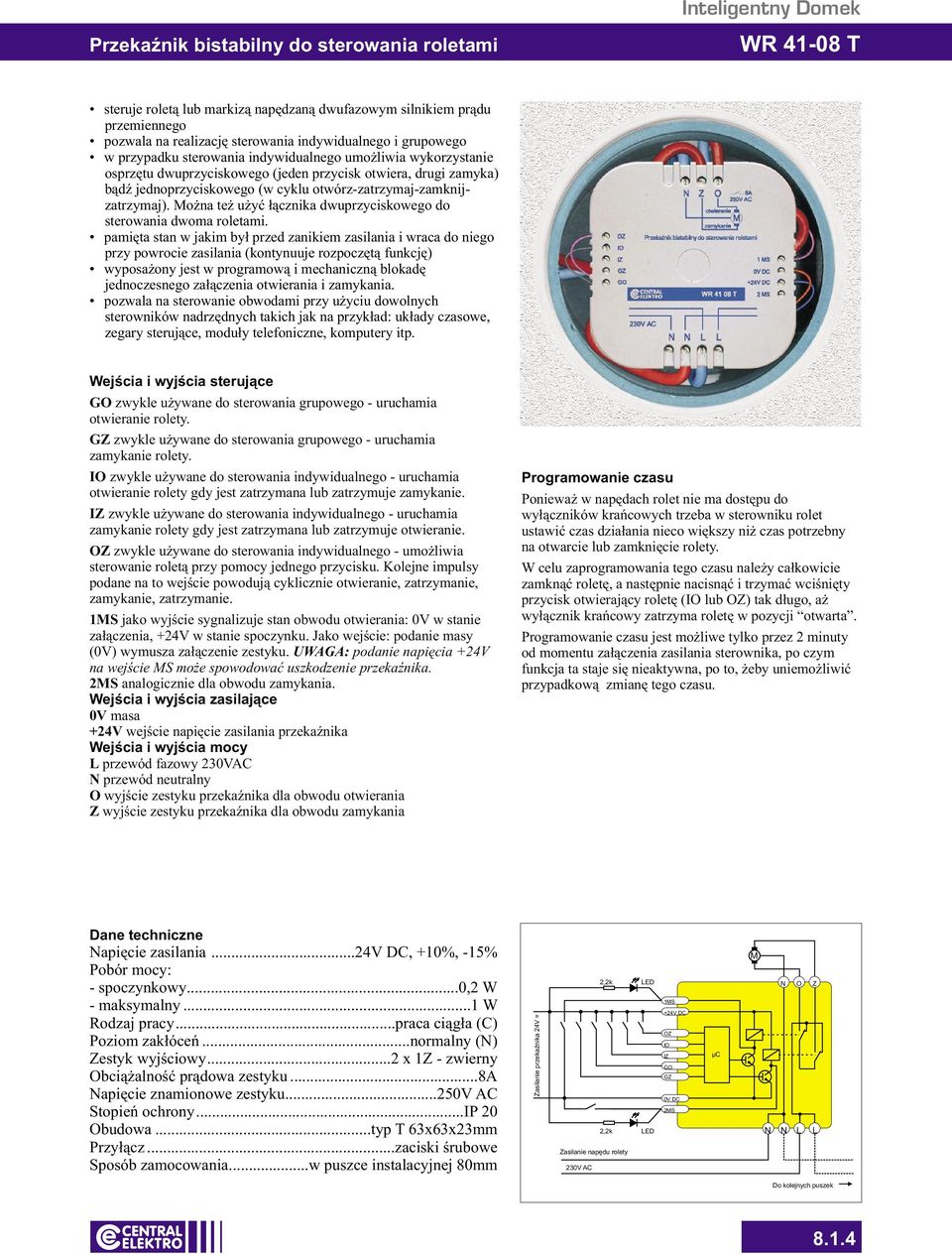

7 PrzekaŸnik bistabilny do sterowania roletami W T steruje rolet¹ lub markiz¹ napêdzan¹ dwufazowym silnikiem pr¹du przemiennego pozwala na realizacjê sterowania indywidualnego i grupowego w przypadku sterowania indywidualnego umo liwia wykorzystanie osprzêtu dwuprzyciskowego (jeden przycisk otwiera, drugi zamyka) b¹dÿ jednoprzyciskowego (w cyklu otwórz-zatrzymaj-zamknijzatrzymaj). Mo na te u yæ ³¹cznika dwuprzyciskowego do sterowania dwoma roletami. (kontynuuje rozpoczêt¹ funkcjê) wyposa ony jest w programow¹ i mechaniczn¹ blokadê jednoczesnego za³¹czenia otwierania i zamykania. GO zwykle u ywane do sterowania grupowego - uruchamia otwieranie rolety. GZ zwykle u ywane do sterowania grupowego - uruchamia zamykanie rolety. IO zwykle u ywane do sterowania indywidualnego - uruchamia otwieranie rolety gdy jest zatrzymana lub zatrzymuje zamykanie. IZ zwykle u ywane do sterowania indywidualnego - uruchamia zamykanie rolety gdy jest zatrzymana lub zatrzymuje otwieranie. OZ zwykle u ywane do sterowania indywidualnego - umo liwia sterowanie rolet¹ przy pomocy jednego przycisku. Kolejne impulsy podane na to wejœcie powoduj¹ cyklicznie otwieranie, zatrzymanie, zamykanie, zatrzymanie. 1M jako wyjœcie sygnalizuje stan obwodu otwierania: 0V w stanie za³¹czenia, w stanie spoczynku. Jako wejœcie: podanie masy (0V) wymusza za³¹czenie zestyku. UWAGA: podanie napiêcia na wejœcie M mo e spowodowaæ uszkodzenie przekaÿnika. 2M analogicznie dla obwodu zamykania. przewód fazowy 230VAC przewód neutralny O wyjœcie zestyku przekaÿnika dla obwodu otwierania Z wyjœcie zestyku przekaÿnika dla obwodu zamykania Programowanie czasu Poniewa w napêdach rolet nie ma dostêpu do wy³¹czników krañcowych trzeba w sterowniku rolet ustawiæ czas dzia³ania nieco wiêkszy ni czas potrzebny na otwarcie lub zamkniêcie rolety. W celu zaprogramowania tego czasu nale y ca³kowicie zamkn¹æ roletê, a nastêpnie nacisn¹æ i trzymaæ wciœniêty przycisk otwieraj¹cy roletê (IO lub OZ) tak d³ugo, a wy³¹cznik krañcowy zatrzyma roletê w pozycji otwarta. Programowanie czasu jest mo liwe tylko przez 2 minuty od momentu za³¹czenia zasilania sterownika, po czym funkcja ta staje siê nieaktywna, po to, eby uniemo liwiæ przypadkow¹ zmianê tego czasu. apiêcie zasilania...24v DC, +10%, -15% - spoczynkowy...0,2 W - maksymalny...1 W odzaj pracy...praca ci¹g³a (C) Poziom zak³óceñ...normalny () Zestyk wyjœciowy...2 x 1Z - zwierny Obci¹ alnoœæ pr¹dowa zestyku...8a apiêcie znamionowe zestyku...250v AC topieñ ochrony...ip 20 Obudowa...typ T 63x63x23mm Przy³¹cz...zaciski œrubowe posób zamocowania...w puszce instalacyjnej 80mm 2,2k 2,2k Zasilanie napêdu rolety ED ED 1M DC OZ IO IZ GO GZ 2M M O Z Do kolejnych puszek 8.1.4

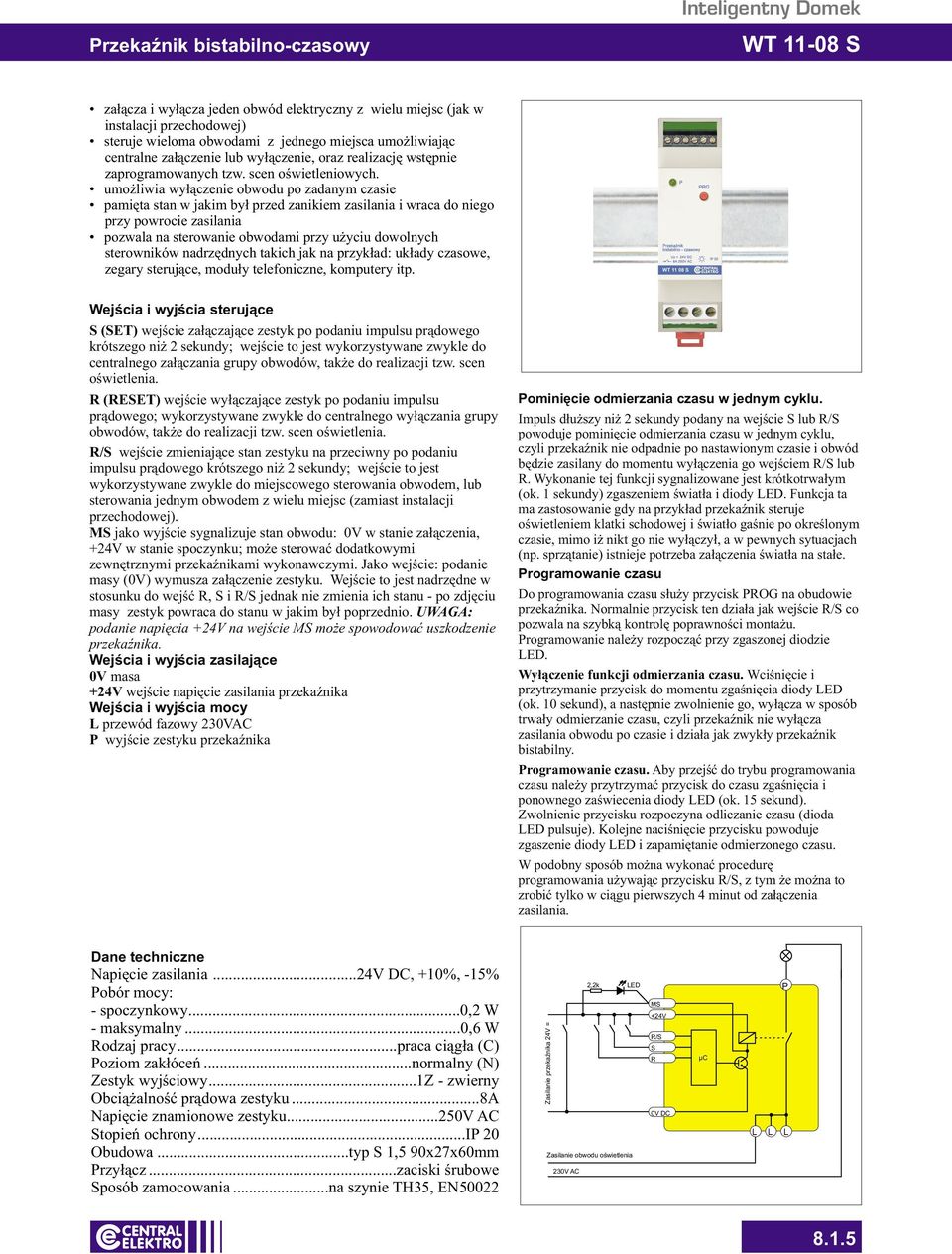

8 PrzekaŸnik bistabilno-czasowy WT za³¹cza i wy³¹cza jeden obwód elektryczny z wielu miejsc (jak w umo liwia wy³¹czenie obwodu po zadanym czasie (ET) wejœcie za³¹czaj¹ce zestyk po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; wejœcie to jest wykorzystywane zwykle do centralnego za³¹czania grupy obwodów, tak e do realizacji tzw. scen oœwietlenia. (EET) wejœcie wy³¹czaj¹ce zestyk po podaniu impulsu wejœcie zmieniaj¹ce stan zestyku na przeciwny po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; wejœcie to jest wykorzystywane zwykle do miejscowego sterowania obwodem, lub sterowania jednym obwodem z wielu miejsc (zamiast instalacji przechodowej). M jako wyjœcie sygnalizuje stan obwodu: 0V w stanie za³¹czenia, w stanie spoczynku; mo e sterowaæ dodatkowymi zewnêtrznymi przekaÿnikami wykonawczymi. Jako wejœcie: podanie masy (0V) wymusza za³¹czenie zestyku. Wejœcie to jest nadrzêdne w stosunku do wejœæ, i jednak nie zmienia ich stanu - po zdjêciu masy zestyk powraca do stanu w jakim by³ poprzednio. UWAGA: podanie napiêcia na wejœcie M mo e spowodowaæ uszkodzenie przekaÿnika. przewód fazowy 230VAC P wyjœcie zestyku przekaÿnika Pominiêcie odmierzania czasu w jednym cyklu. Impuls d³u szy ni 2 sekundy podany na wejœcie lub powoduje pominiêcie odmierzania czasu w jednym cyklu, czyli przekaÿnik nie odpadnie po nastawionym czasie i obwód bêdzie zasilany do momentu wy³¹czenia go wejœciem lub. Wykonanie tej funkcji sygnalizowane jest krótkotrwa³ym (ok. 1 sekundy) zgaszeniem œwiat³a i diody ED. Funkcja ta ma zastosowanie gdy na przyk³ad przekaÿnik steruje oœwietleniem klatki schodowej i œwiat³o gaœnie po okreœlonym czasie, mimo i nikt go nie wy³¹czy³, a w pewnych sytuacjach (np. sprz¹tanie) istnieje potrzeba za³¹czenia œwiat³a na sta³e. Programowanie czasu Do programowania czasu s³u y przycisk POG na obudowie przekaÿnika. ormalnie przycisk ten dzia³a jak wejœcie co pozwala na szybk¹ kontrolê poprawnoœci monta u. Programowanie nale y rozpocz¹æ przy zgaszonej diodzie ED. Wy³¹czenie funkcji odmierzania czasu. Wciœniêcie i przytrzymanie przycisk do momentu zgaœniêcia diody ED (ok. 10 sekund), a nastêpnie zwolnienie go, wy³¹cza w sposób trwa³y odmierzanie czasu, czyli przekaÿnik nie wy³¹cza zasilania obwodu po czasie i dzia³a jak zwyk³y przekaÿnik bistabilny. Programowanie czasu. Aby przejœæ do trybu programowania czasu nale y przytrzymaæ przycisk do czasu zgaœniêcia i ponownego zaœwiecenia diody ED (ok. 15 sekund). Zwolnienie przycisku rozpoczyna odliczanie czasu (dioda ED pulsuje). Kolejne naciœniêcie przycisku powoduje zgaszenie diody ED i zapamiêtanie odmierzonego czasu. W podobny sposób mo na wykonaæ procedurê programowania u ywaj¹c przycisku, z tym e mo na to zrobiæ tylko w ci¹gu pierwszych 4 minut od za³¹czenia zasilania. apiêcie zasilania...24v DC, +10%, -15% - spoczynkowy...0,2 W - maksymalny...0,6 W odzaj pracy...praca ci¹g³a (C) Poziom zak³óceñ...normalny () Zestyk wyjœciowy...1z - zwierny Obci¹ alnoœæ pr¹dowa zestyku...8a apiêcie znamionowe zestyku...250v AC topieñ ochrony...ip 20 Obudowa...typ 1,5 90x27x60mm Przy³¹cz...zaciski œrubowe posób zamocowania...na szynie TH35, E ,2k ED M P 8.1.5

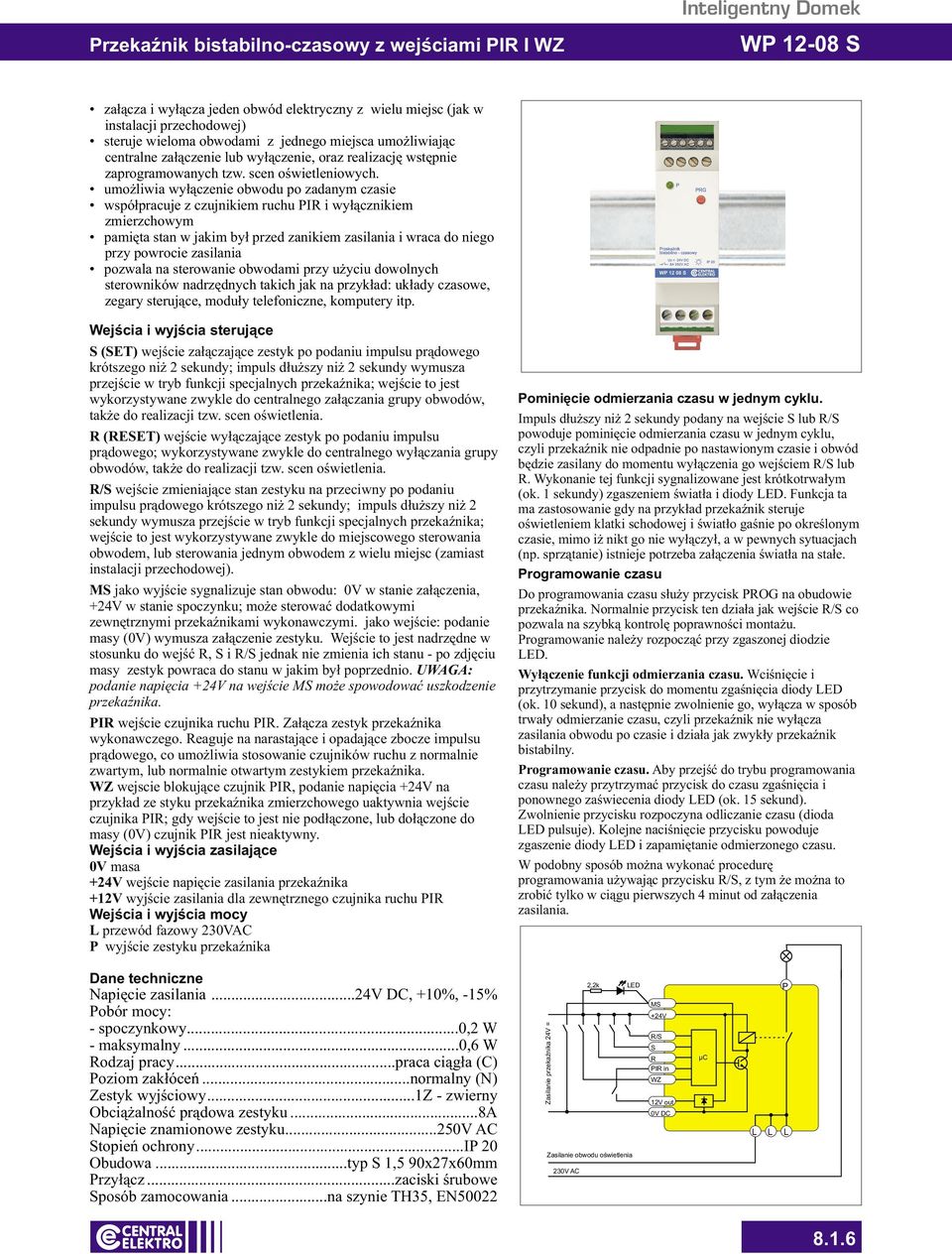

9 PrzekaŸnik bistabilno-czasowy z wejœciami PI I WZ WP za³¹cza i wy³¹cza jeden obwód elektryczny z wielu miejsc (jak w umo liwia wy³¹czenie obwodu po zadanym czasie wspó³pracuje z czujnikiem ruchu PI i wy³¹cznikiem zmierzchowym (ET) wejœcie za³¹czaj¹ce zestyk po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; impuls d³u szy ni 2 sekundy wymusza przejœcie w tryb funkcji specjalnych przekaÿnika; wejœcie to jest wykorzystywane zwykle do centralnego za³¹czania grupy obwodów, tak e do realizacji tzw. scen oœwietlenia. (EET) wejœcie wy³¹czaj¹ce zestyk po podaniu impulsu wejœcie zmieniaj¹ce stan zestyku na przeciwny po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; impuls d³u szy ni 2 sekundy wymusza przejœcie w tryb funkcji specjalnych przekaÿnika; wejœcie to jest wykorzystywane zwykle do miejscowego sterowania obwodem, lub sterowania jednym obwodem z wielu miejsc (zamiast. M jako wyjœcie sygnalizuje stan obwodu: 0V w stanie za³¹czenia, w stanie spoczynku; mo e sterowaæ dodatkowymi zewnêtrznymi przekaÿnikami wykonawczymi. jako wejœcie: podanie masy (0V) wymusza za³¹czenie zestyku. Wejœcie to jest nadrzêdne w stosunku do wejœæ, i jednak nie zmienia ich stanu - po zdjêciu masy zestyk powraca do stanu w jakim by³ poprzednio. UWAGA: podanie napiêcia na wejœcie M mo e spowodowaæ uszkodzenie przekaÿnika. PI wejœcie czujnika ruchu PI. Za³¹cza zestyk przekaÿnika wykonawczego. eaguje na narastaj¹ce i opadaj¹ce zbocze impulsu pr¹dowego, co umo liwia stosowanie czujników ruchu z normalnie zwartym, lub normalnie otwartym zestykiem przekaÿnika. WZ wejscie blokuj¹ce czujnik PI, podanie napiêcia na przyk³ad ze styku przekaÿnika zmierzchowego uaktywnia wejœcie czujnika PI; gdy wejœcie to jest nie pod³¹czone, lub do³¹czone do masy (0V) czujnik PI jest nieaktywny. +12V wyjœcie zasilania dla zewnêtrznego czujnika ruchu PI przewód fazowy 230VAC P wyjœcie zestyku przekaÿnika Pominiêcie odmierzania czasu w jednym cyklu. Impuls d³u szy ni 2 sekundy podany na wejœcie lub powoduje pominiêcie odmierzania czasu w jednym cyklu, czyli przekaÿnik nie odpadnie po nastawionym czasie i obwód bêdzie zasilany do momentu wy³¹czenia go wejœciem lub. Wykonanie tej funkcji sygnalizowane jest krótkotrwa³ym (ok. 1 sekundy) zgaszeniem œwiat³a i diody ED. Funkcja ta ma zastosowanie gdy na przyk³ad przekaÿnik steruje oœwietleniem klatki schodowej i œwiat³o gaœnie po okreœlonym czasie, mimo i nikt go nie wy³¹czy³, a w pewnych sytuacjach (np. sprz¹tanie) istnieje potrzeba za³¹czenia œwiat³a na sta³e. Programowanie czasu Do programowania czasu s³u y przycisk POG na obudowie przekaÿnika. ormalnie przycisk ten dzia³a jak wejœcie co pozwala na szybk¹ kontrolê poprawnoœci monta u. Programowanie nale y rozpocz¹æ przy zgaszonej diodzie ED. Wy³¹czenie funkcji odmierzania czasu. Wciœniêcie i przytrzymanie przycisk do momentu zgaœniêcia diody ED (ok. 10 sekund), a nastêpnie zwolnienie go, wy³¹cza w sposób trwa³y odmierzanie czasu, czyli przekaÿnik nie wy³¹cza zasilania obwodu po czasie i dzia³a jak zwyk³y przekaÿnik bistabilny. Programowanie czasu. Aby przejœæ do trybu programowania czasu nale y przytrzymaæ przycisk do czasu zgaœniêcia i ponownego zaœwiecenia diody ED (ok. 15 sekund). Zwolnienie przycisku rozpoczyna odliczanie czasu (dioda ED pulsuje). Kolejne naciœniêcie przycisku powoduje zgaszenie diody ED i zapamiêtanie odmierzonego czasu. W podobny sposób mo na wykonaæ procedurê programowania u ywaj¹c przycisku, z tym e mo na to zrobiæ tylko w ci¹gu pierwszych 4 minut od za³¹czenia zasilania. apiêcie zasilania...24v DC, +10%, -15% - spoczynkowy...0,2 W - maksymalny...0,6 W odzaj pracy...praca ci¹g³a (C) Poziom zak³óceñ...normalny () Zestyk wyjœciowy...1z - zwierny Obci¹ alnoœæ pr¹dowa zestyku...8a apiêcie znamionowe zestyku...250v AC topieñ ochrony...ip 20 Obudowa...typ 1,5 90x27x60mm Przy³¹cz...zaciski œrubowe posób zamocowania...na szynie TH35, E ,2k ED M PI in WZ 12V out P 8.1.6

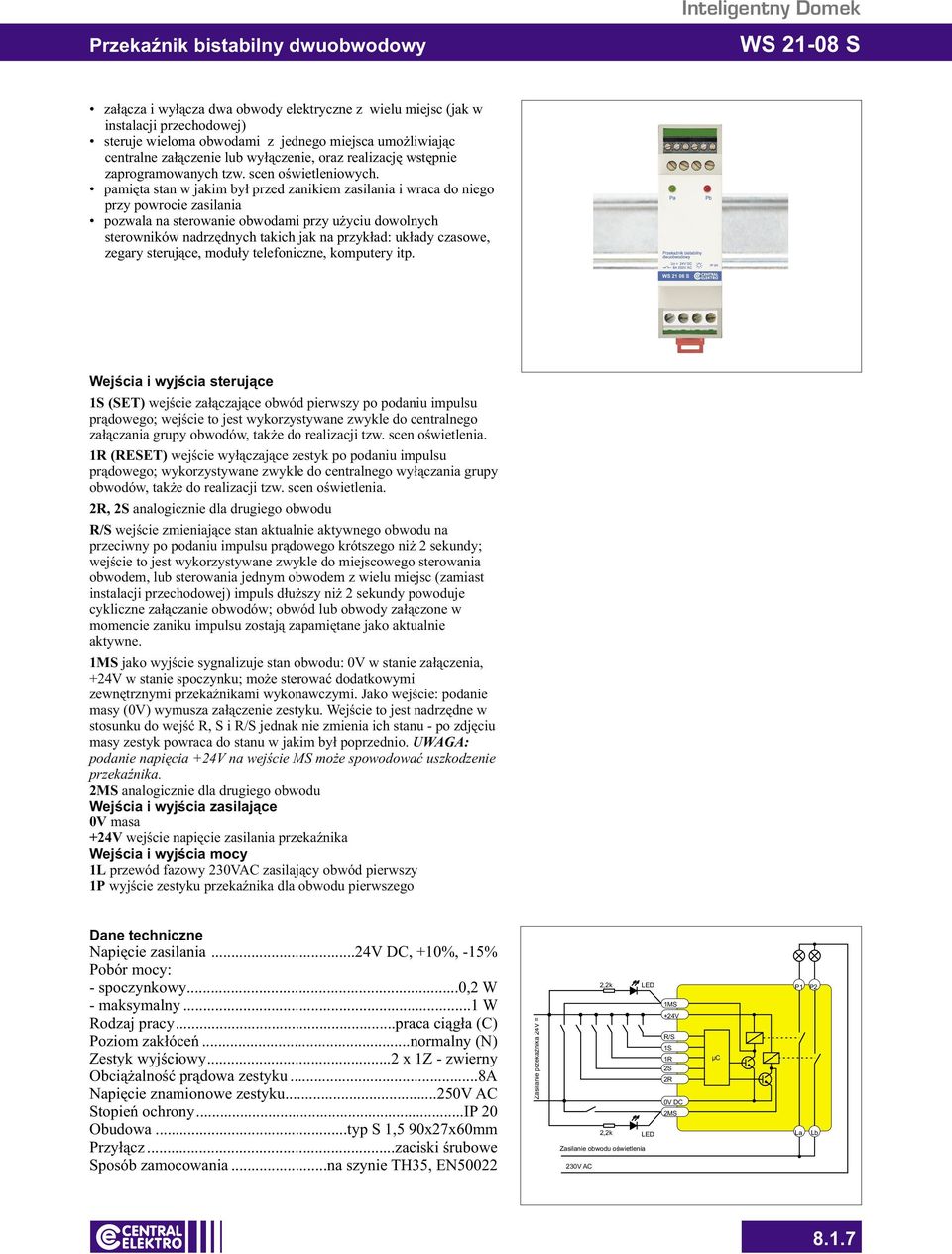

10 PrzekaŸnik bistabilny dwuobwodowy W za³¹cza i wy³¹cza dwa obwody elektryczne z wielu miejsc (jak w 1 (ET) wejœcie za³¹czaj¹ce obwód pierwszy po podaniu impulsu pr¹dowego; wejœcie to jest wykorzystywane zwykle do centralnego za³¹czania grupy 1 (EET) wejœcie wy³¹czaj¹ce zestyk po podaniu impulsu 2, 2 analogicznie dla drugiego obwodu wejœcie zmieniaj¹ce stan aktualnie aktywnego obwodu na przeciwny po podaniu impulsu pr¹dowego krótszego ni 2 sekundy; wejœcie to jest wykorzystywane zwykle do miejscowego sterowania obwodem, lub sterowania jednym obwodem z wielu miejsc (zamiast impuls d³u szy ni 2 sekundy powoduje cykliczne za³¹czanie obwodów; obwód lub obwody za³¹czone w momencie zaniku impulsu zostaj¹ zapamiêtane jako aktualnie aktywne. 1M jako wyjœcie sygnalizuje stan obwodu: 0V w stanie za³¹czenia, w stanie spoczynku; mo e sterowaæ dodatkowymi zewnêtrznymi przekaÿnikami wykonawczymi. Jako wejœcie: podanie masy (0V) wymusza za³¹czenie zestyku. Wejœcie to jest nadrzêdne w stosunku do wejœæ, i jednak nie zmienia ich stanu - po zdjêciu masy zestyk powraca do stanu w jakim by³ poprzednio. UWAGA: podanie napiêcia na wejœcie M mo e spowodowaæ uszkodzenie przekaÿnika. 2M analogicznie dla drugiego obwodu 1 przewód fazowy 230VAC zasilaj¹cy obwód pierwszy 1P wyjœcie zestyku przekaÿnika dla obwodu pierwszego apiêcie zasilania...24v DC, +10%, -15% - spoczynkowy...0,2 W - maksymalny...1 W odzaj pracy...praca ci¹g³a (C) Poziom zak³óceñ...normalny () Zestyk wyjœciowy...2 x 1Z - zwierny Obci¹ alnoœæ pr¹dowa zestyku...8a apiêcie znamionowe zestyku...250v AC topieñ ochrony...ip 20 Obudowa...typ 1,5 90x27x60mm Przy³¹cz...zaciski œrubowe posób zamocowania...na szynie TH35, E ,2k ED 2,2k ED 1M M P1 P2 a b 8.1.7
