1 Nr: 728 Zadanie: PROJEKT BUDOWLANY Temat: WYMIANA STOLARKI OKIENNEJ W BUDYNKU SĄDU OKRĘGOWEGO PRZY UL.ANDRZEJA 16/18 W KATOWICACH Inwestor: Sąd Okręgowy ul. Andrzeja 16/ Katowice Projektował: mgr inŝ. Mariusz CZYSZEK dr inŝ. arch. Klaudiusz FROSS nr upr. 1384/94 [SLK/BO/3142/01] nr upr. 468/01 [SL-0197] Opracował: Aneta SZYMACHA Gliwice, Maj 2007

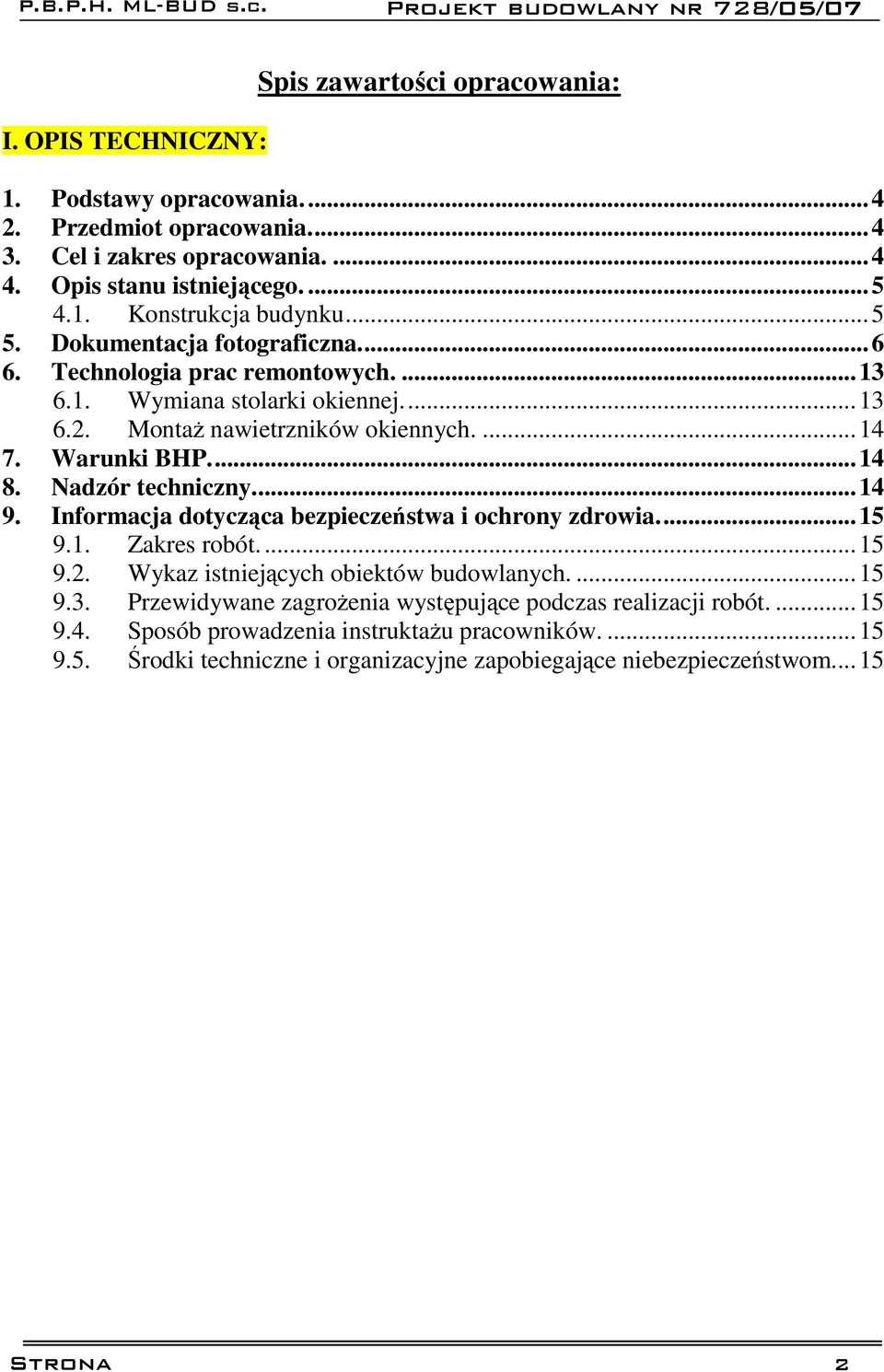

2 I. OPIS TECHNICZNY: Spis zawartości opracowania: 1. Podstawy opracowania Przedmiot opracowania Cel i zakres opracowania Opis stanu istniejącego Konstrukcja budynku Dokumentacja fotograficzna Technologia prac remontowych Wymiana stolarki okiennej MontaŜ nawietrzników okiennych Warunki BHP Nadzór techniczny Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót Wykaz istniejących obiektów budowlanych Przewidywane zagroŝenia występujące podczas realizacji robót Sposób prowadzenia instruktaŝu pracowników Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom

3 II. ZAŁĄCZNIKI: Rys. 1 Oświadczenie projektanta. Rys. 2 Kopie uprawnień. III. CZĘŚĆ RYSUNKOWA:. Rys. 1 Sytuacja Rys. 2 Schemat parteru widok okna nr 12,16 Rys. 3 Schemat parteru widok okna nr 11,17 Rys. 4 Schemat parteru widok okna nr 6,11 Rys. 5 Schemat parteru widok okna nr 7,15 Rys. 6 Zestawienie stolarki okiennej dla parteru Rys. 7 Schemat I piętra widok okna nr 4 Rys. 8 Schemat I piętra widok okna nr 1, 3 Rys. 9 Schemat I piętra widok okna nr 2 Rys. 10 Schemat I piętra widok okna nr 2, 5, 9 Rys. 11 Schemat I pietra widok okna nr 14 Rys. 12 Schemat I pietra widok okna nr 6,10 Rys. 13 Schemat I pietra widok okna nr 6 Rys. 14 Schemat I pietra widok okna nr 2,6 Rys. 15 Zestawienie stolarki okiennej dla I kondygnacji Rys. 16 Schemat II piętra widok okna nr 2, 5, 6, 10 Rys. 17 Zestawienie stolarki okiennej dla II kondygnacji Rys. 18 Schemat III piętra widok okna nr 3, 5, 6, 8 Rys. 19 Zestawienie stolarki okiennej dla III kondygnacji Rys. 20 Zestawienie stolarki okiennej dla całego budynku 3

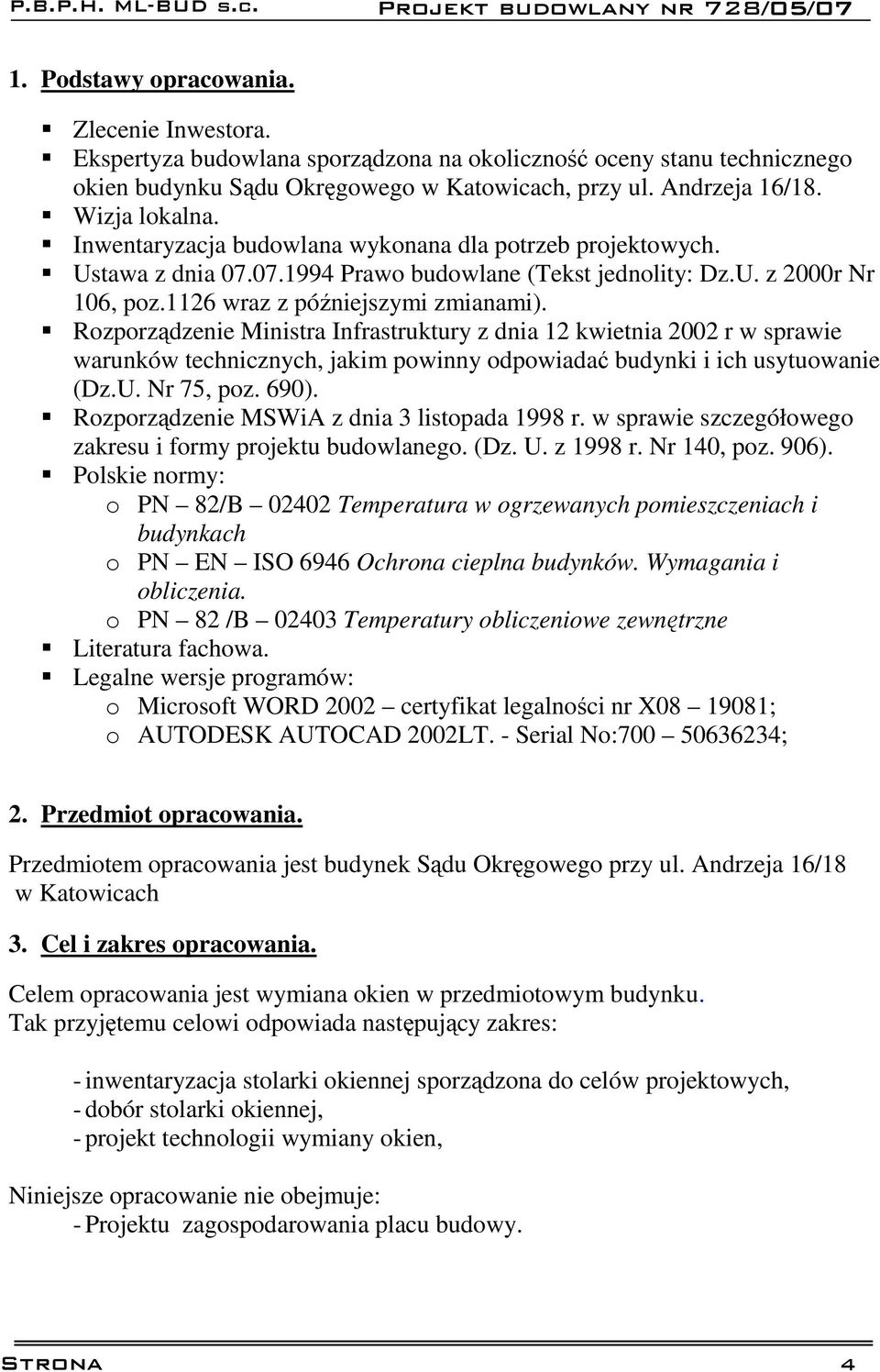

4 1. Podstawy opracowania. Zlecenie Inwestora. Ekspertyza budowlana sporządzona na okoliczność oceny stanu technicznego okien budynku Sądu Okręgowego w Katowicach, przy ul. Andrzeja 16/18. Wizja lokalna. Inwentaryzacja budowlana wykonana dla potrzeb projektowych. Ustawa z dnia Prawo budowlane (Tekst jednolity: Dz.U. z 2000r Nr 106, poz.1126 wraz z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz. 690). Rozporządzenie MSWiA z dnia 3 listopada 1998 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. (Dz. U. z 1998 r. Nr 140, poz. 906). Polskie normy: o PN 82/B Temperatura w ogrzewanych pomieszczeniach i budynkach o PN EN ISO 6946 Ochrona cieplna budynków. Wymagania i obliczenia. o PN 82 /B Temperatury obliczeniowe zewnętrzne Literatura fachowa. Legalne wersje programów: o Microsoft WORD 2002 certyfikat legalności nr X ; o AUTODESK AUTOCAD 2002LT. - Serial No: ; 2. Przedmiot opracowania. Przedmiotem opracowania jest budynek Sądu Okręgowego przy ul. Andrzeja 16/18 w Katowicach 3. Cel i zakres opracowania. Celem opracowania jest wymiana okien w przedmiotowym budynku. Tak przyjętemu celowi odpowiada następujący zakres: - inwentaryzacja stolarki okiennej sporządzona do celów projektowych, - dobór stolarki okiennej, - projekt technologii wymiany okien, Niniejsze opracowanie nie obejmuje: - Projektu zagospodarowania placu budowy. 4

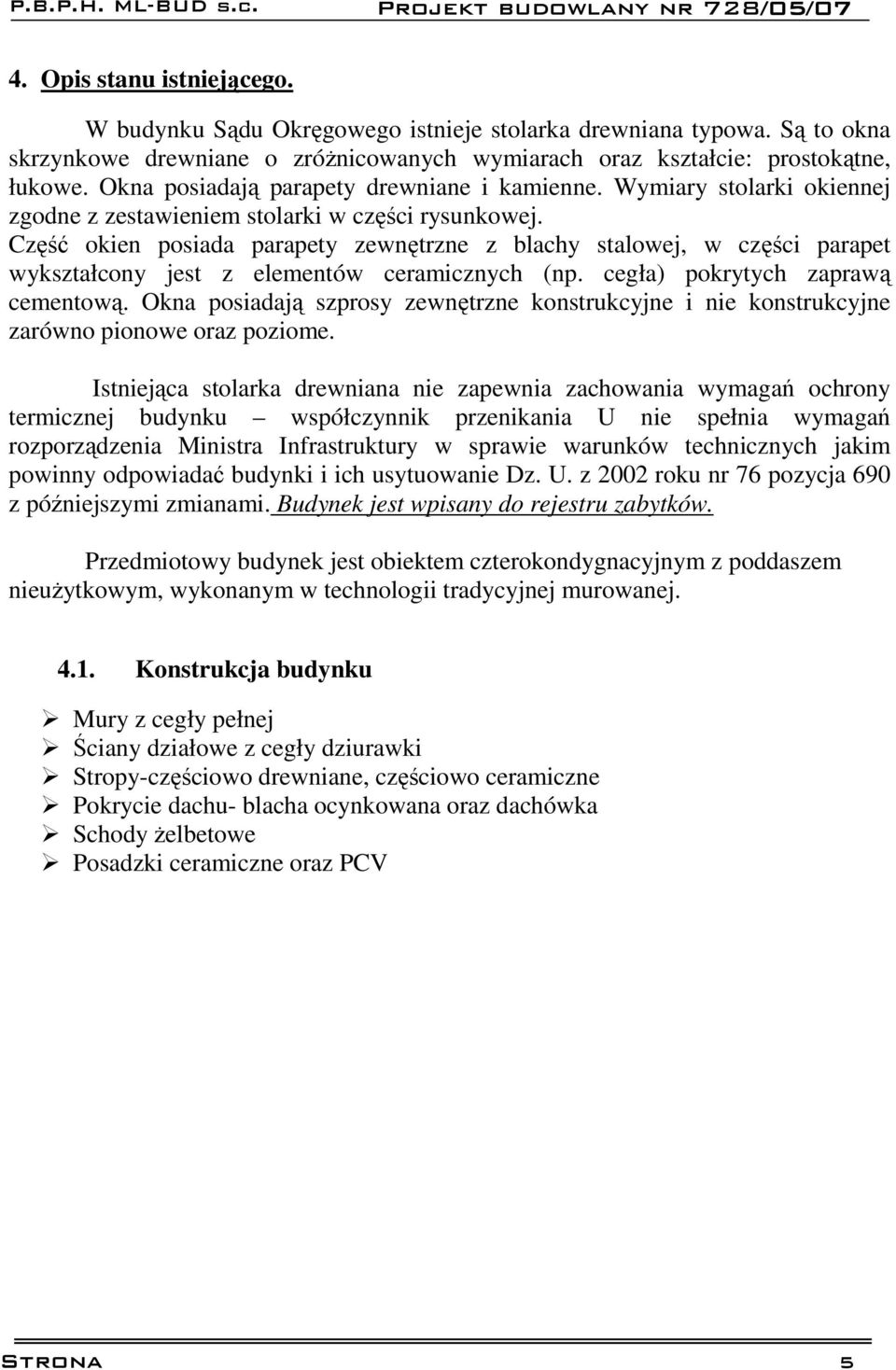

5 4. Opis stanu istniejącego. W budynku Sądu Okręgowego istnieje stolarka drewniana typowa. Są to okna skrzynkowe drewniane o zróŝnicowanych wymiarach oraz kształcie: prostokątne, łukowe. Okna posiadają parapety drewniane i kamienne. Wymiary stolarki okiennej zgodne z zestawieniem stolarki w części rysunkowej. Część okien posiada parapety zewnętrzne z blachy stalowej, w części parapet wykształcony jest z elementów ceramicznych (np. cegła) pokrytych zaprawą cementową. Okna posiadają szprosy zewnętrzne konstrukcyjne i nie konstrukcyjne zarówno pionowe oraz poziome. Istniejąca stolarka drewniana nie zapewnia zachowania wymagań ochrony termicznej budynku współczynnik przenikania U nie spełnia wymagań rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. z 2002 roku nr 76 pozycja 690 z późniejszymi zmianami. Budynek jest wpisany do rejestru zabytków. Przedmiotowy budynek jest obiektem czterokondygnacyjnym z poddaszem nieuŝytkowym, wykonanym w technologii tradycyjnej murowanej Konstrukcja budynku Mury z cegły pełnej Ściany działowe z cegły dziurawki Stropy-częściowo drewniane, częściowo ceramiczne Pokrycie dachu- blacha ocynkowana oraz dachówka Schody Ŝelbetowe Posadzki ceramiczne oraz PCV 5

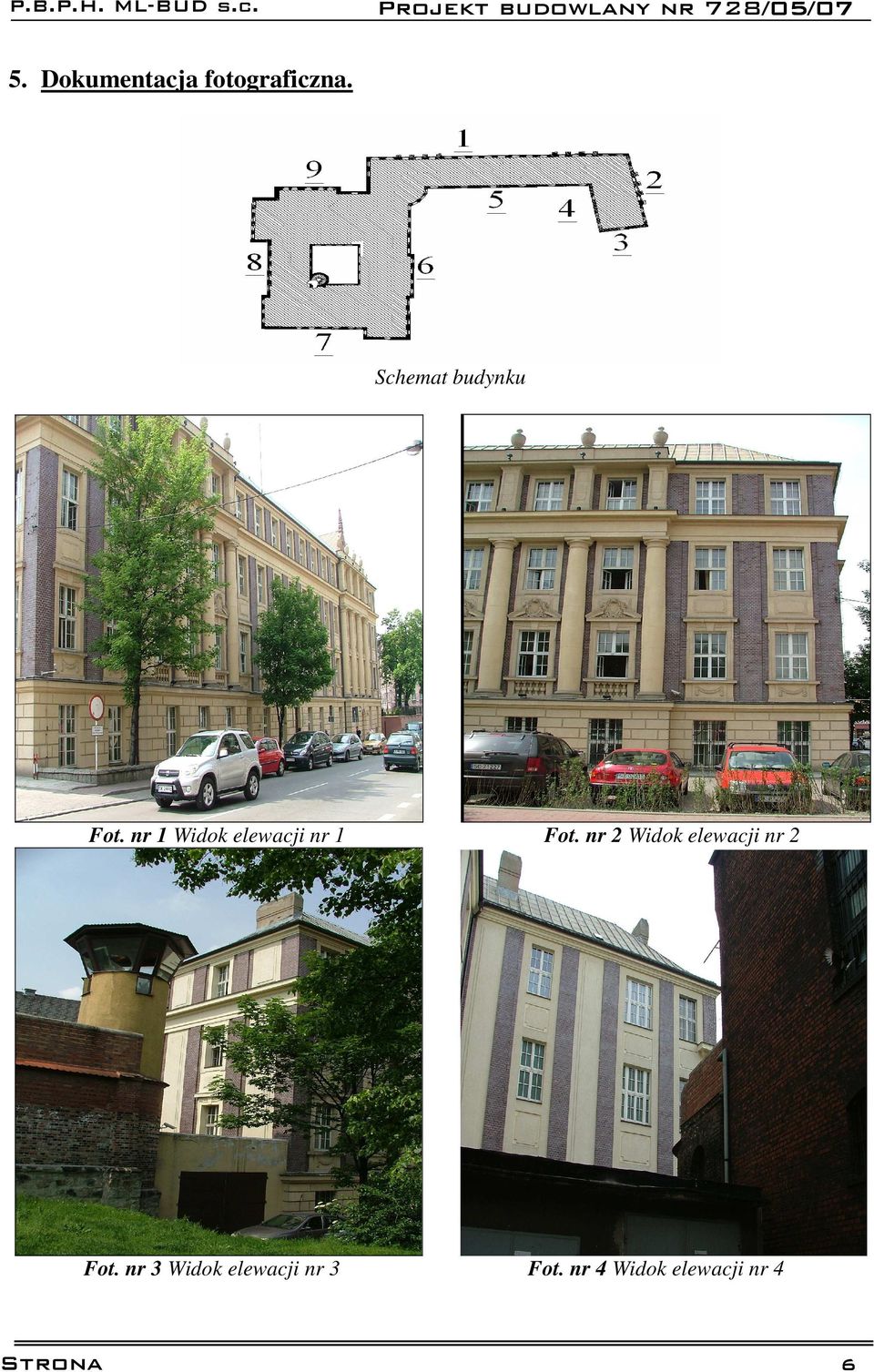

6 5. Dokumentacja fotograficzna. Schemat budynku Fot. nr 1 Widok elewacji nr 1 Fot. nr 2 Widok elewacji nr 2 Fot. nr 3 Widok elewacji nr 3 Fot. nr 4 Widok elewacji nr 4 6

7 P.B.P.H. ML-BUD s.c. /05 Fot. nr 5 Widok elewacji nr 5 Fot. nr 6 Widok elewacji nr 6 Fot. nr 7 Widok elewacji nr 7 Fot. nr 8 Widok elewacji nr 8 Fot. nr 9 Widok elewacji nr 9 7

8 Fot. nr 10 Detale okna nr 1 Fot. nr 11 Detale okna nr 1 Fot. nr 12 Detale okna nr 2 Fot. nr 13 Detale okna nr 2 Fot. nr 14 Detale okna nr 2 Fot. nr 15 Detale okna nr 3 8

9 Fot. nr 16 Detale okna nr 4 Fot. nr 17 Detale okna nr 4 Fot. nr 18 Detale okna nr 4 Fot. nr 19 Detale okna nr 4 Fot. nr 20 Detale okna nr 5 Fot. nr 21 Detale okna nr 5 9

10 Fot. nr 22 Detale okna nr 6 Fot. nr 23 Detale okna nr 8 Fot. nr 24 Detale okna nr 8 Fot. nr 25 Detale okna nr 9 Fot. nr 26 Okno nr 10 Fot. nr 27 Detale okna nr 11 10

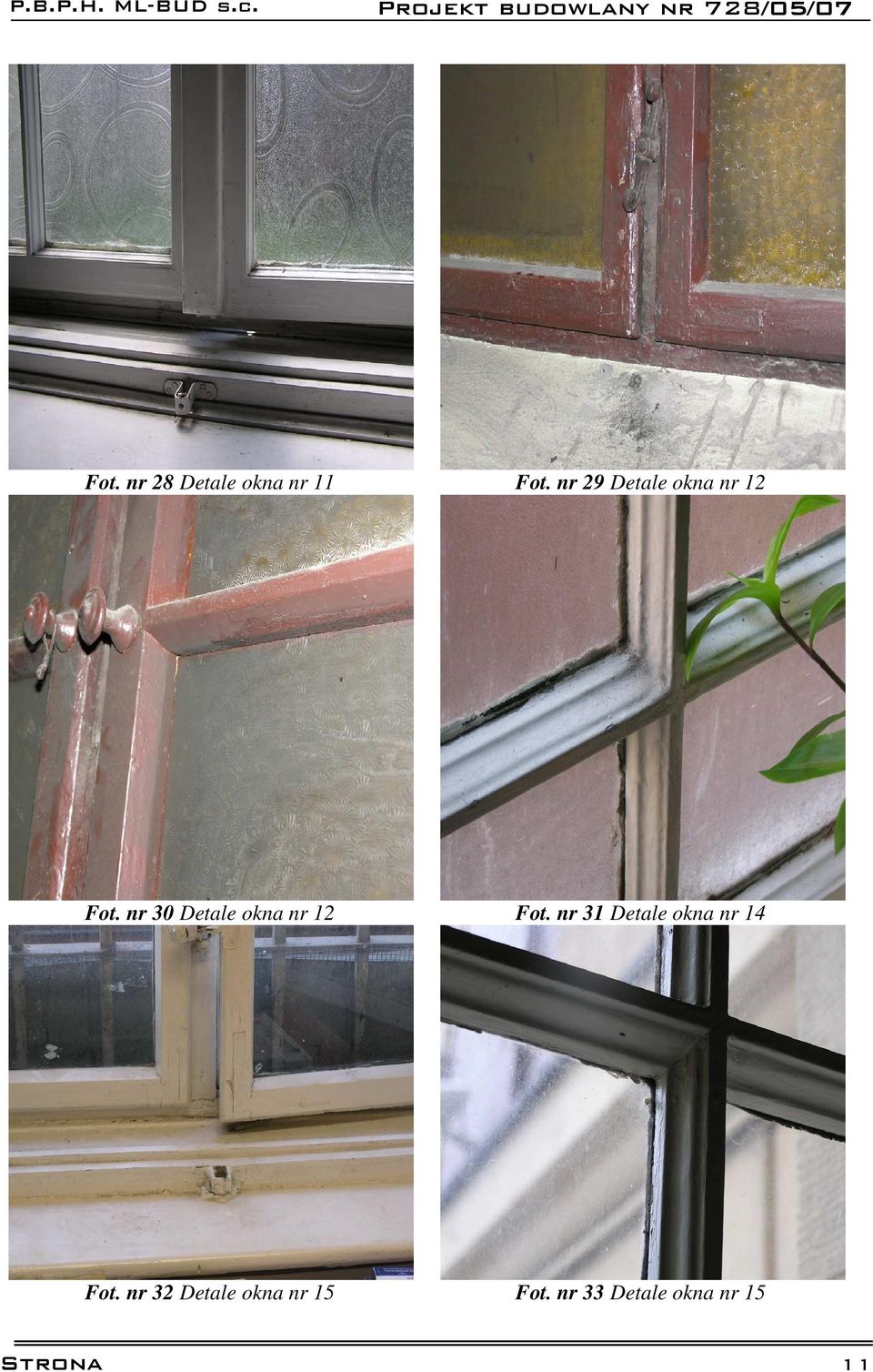

11 Fot. nr 28 Detale okna nr 11 Fot. nr 29 Detale okna nr 12 Fot. nr 30 Detale okna nr 12 Fot. nr 31 Detale okna nr 14 Fot. nr 32 Detale okna nr 15 Fot. nr 33 Detale okna nr 15 11

12 Fot. nr 34 Detale okna nr 16 Fot. nr 35 Detale okna nr 16 Fot. nr 36 Detale okna nr 17 Fot. nr 37 Detale okna nr 17 12

13 6. Technologia prac remontowych. Elewacja budynku wymaga przeprowadzenia remontu obejmującego: Wymianę okien wraz z parapetami Malowanie ościeŝy wewnętrznych po montaŝu stolarki okiennej 6.1. Wymiana stolarki okiennej. Projektuje się wymianę zuŝytej stolarki okiennej, na stolarkę drewnianą, zespoloną (trzywarstwowa klejonka łączona sosnowa.) Stolarka impregnowana i dwukrotnie malowana farbami wodorozcieńczalnymi w kolorze białym. ( wymiary stolarki przedstawione w części rysunkowej.) Parapety wewnętrzne z drewna klejonego, szprosy przyklejone od strony zewnętrznej i wewnętrznej, między szybami ramka metalowa. Okna zaopatrzone w nawietrzaki higrosterowalne. Szklenie wkładkami zespolonymi o współczynniku przenikania ciepła U = 1,1 W/m 2 K. Współczynnik przenikania ciepła U kmax 2,6 W/m 2 k. NaleŜy wymienić okna w lokalach biurowych na okna drewniane, zespolone, zachowując istniejący podział poziomy i pionowy. Nowo zamontowane okna mają odwzorowywać pierwotny wygląd stolarki okiennej. DemontaŜ istniejącej stolarki okiennej wraz z obróbkami blacharskimi parapetów. Oczyszczenie ościeŝy oraz powierzchni węgarków, do których ma przylegać ościeŝnica. Zamontowanie okna wykonanego z drewna o współczynniku przenikania ciepła całego okna nie więcej niŝ 2,6 W/m 2 K. Współczynnik przenikania ciepła dla szyby U=1,1 [ W/ m 2 K]. MontaŜ nowych obróbek blacharskich parapetów. Parapety naleŝy wykonać z blachy cynkowo-tytanowej gr. 0,7 mm. W naroŝach za pomocą silikonu wykonać ukierunkowanie spływu wody. MontaŜ parapetów wewnętrznych drewnianych.(szerokość ok.30cm. grubość 30mm.) Malowanie ościeŝy wewnętrznych farbą emulsyjną. Uwaga: Wymiary stolarki okiennej ustalić na budowie. Przed wysłaniem zamówienia naleŝy dokonać szczegółowych pomiarów otworów okiennych. 13

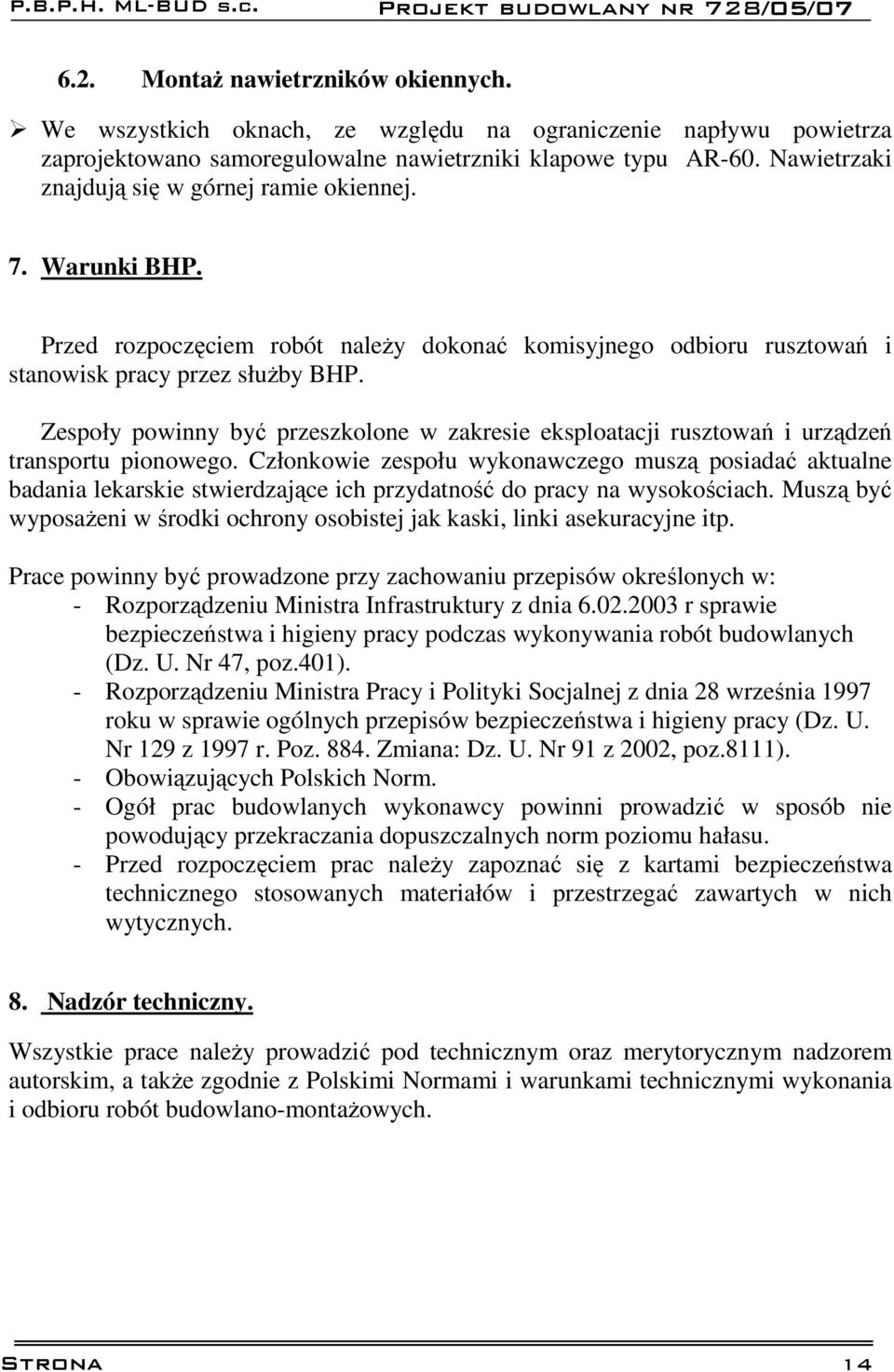

14 6.2. MontaŜ nawietrzników okiennych. We wszystkich oknach, ze względu na ograniczenie napływu powietrza zaprojektowano samoregulowalne nawietrzniki klapowe typu AR-60. Nawietrzaki znajdują się w górnej ramie okiennej. 7. Warunki BHP. Przed rozpoczęciem robót naleŝy dokonać komisyjnego odbioru rusztowań i stanowisk pracy przez słuŝby BHP. Zespoły powinny być przeszkolone w zakresie eksploatacji rusztowań i urządzeń transportu pionowego. Członkowie zespołu wykonawczego muszą posiadać aktualne badania lekarskie stwierdzające ich przydatność do pracy na wysokościach. Muszą być wyposaŝeni w środki ochrony osobistej jak kaski, linki asekuracyjne itp. Prace powinny być prowadzone przy zachowaniu przepisów określonych w: - Rozporządzeniu Ministra Infrastruktury z dnia r sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz.401). - Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 28 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129 z 1997 r. Poz Zmiana: Dz. U. Nr 91 z 2002, poz.8111). - Obowiązujących Polskich Norm. - Ogół prac budowlanych wykonawcy powinni prowadzić w sposób nie powodujący przekraczania dopuszczalnych norm poziomu hałasu. - Przed rozpoczęciem prac naleŝy zapoznać się z kartami bezpieczeństwa technicznego stosowanych materiałów i przestrzegać zawartych w nich wytycznych. 8. Nadzór techniczny. Wszystkie prace naleŝy prowadzić pod technicznym oraz merytorycznym nadzorem autorskim, a takŝe zgodnie z Polskimi Normami i warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych. 14

15 9. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót. Zagospodarowanie placu budowy. DemontaŜ okien wraz z parapetami. MontaŜ okien wraz z parapetami. Malowanie ościeŝy okiennych. Uporządkowanie terenu po zakończeniu robót budowlanych Wykaz istniejących obiektów budowlanych. Przedmiotowy budynek mieszkalny zlokalizowany w Katowicach przy ul. Andrzeja 16/18 w Katowicach 9.3. Przewidywane zagroŝenia występujące podczas realizacji robót. Upadki z wysokości pracowników. Upadki przedmiotów z wysokości - narzędzia, materiały budowlane, gruz itp. PoraŜenia prądem podczas prac przy uŝyciu elektronarzędzi (wiertarki, mieszadła itp.) Sposób prowadzenia instruktaŝu pracowników. Przed przystąpieniem do prac szczególnie niebezpiecznych pracownicy powinni zostać przeszkoleni o bezpiecznym sposobie przeprowadzenia tych prac. Po zapoznaniu się z przepisami i zasadami bezpiecznego wykonywania robót pracownicy powinni potwierdzić pisemnie, iŝ zostali do tych odpowiednio przygotowani Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom. Wszystkie prace powinny być wykonywane na podstawie: Projektu budowlanego wymiany okien w budynku mieszkalnym. Planu Bezpieczeństwa i Ochrony Zdrowia (BIOZ) wykonanego przez kierownika robót wg. Rozp. MI z dn w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. (Dz. U. z dn ). Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 129, poz.844) (Zmiana: Dz. U. z 2002r. Nr 91, poz. 811). 15

16 Rozporządzenia Ministra Infrastruktury z dn r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. (Dz. U. Nr. 47, poz. 401). Do pracy przy robotach budowlanych mogą być dopuszczone tylko osoby przeszkolone z zakresu bezpieczeństwa i higieny pracy oraz posiadające zaświadczenie lekarskie o braku przeciwwskazań do zatrudnienia przy wykonywaniu robót na określonym stanowisku pracy. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawuje kierownik budowy oraz mistrz budowlany stosownie do zakresu obowiązków. Wszystkie osoby przebywające na terenie budowy obowiązane są stosować wymagane środki ochrony indywidualnej. Wygrodzenie strefy niebezpiecznej wokół terenu robót. Zasięg strefy niebezpiecznej 10 m. Przejścia, przejazdy i stanowiska pracy w strefie niebezpiecznej naleŝy zabezpieczyć daszkami ochronnymi. W związku z pracami demontaŝowymi naleŝy wyznaczyć strefy gromadzenia oraz trasy przemieszczania gruzu. Miejsca te naleŝy odpowiednio ogrodzić i oznakować. Plac budowy naleŝy wyposaŝyć w podręczny sprzęt gaśniczy. Usytuowanie budynku zapewnia sprawną i szybką ewakuację z miejsca zagroŝenia oraz dogodny dojazd pojazdu straŝy poŝarnej oraz ambulansu. Organizacja komunikacji w czasie prac: o Ogrodzić teren, o Wyznaczyć drogi, wyjścia i przejścia dla lokatorów (szerokość drogi przeznaczonej dla ruchu pieszego jednokierunkowego min. 0,75 m, dla ruchu dwukierunkowego min. 1,20 m), o Urządzić pomieszczenia higieniczno sanitarne dla pracowników, o Zapewnić oświetlenie naturalne i sztuczne, o Urządzić miejsca składowania materiałów i odpadów. CAŁOŚĆ OPRACOWANO Z ZASTOSOWANIEM LEGALNEGO OPROGRAMOWANIA KOMPUTEROWEGO: - Microsoft WORD - Certyfikat legalności nr X AutoCAD 2002 LT - Serial No: Robot Milenium Certyfikat legalności nr116/09/2002/al. - Norma licencja nr Przedmiotowe opracowanie jest chronione prawem autorskim ustawa z dnia 4 lutego 1994r (Dziennik ustaw nr 24 z dn. 23 lutego 1994r). Zwielokrotnianie egzemplarzy, odsprzedaŝ, lub jakiekolwiek inne wprowadzenie do obrotu oraz opracowanie bez zgody autorów jest zabronione 16
