OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 OPIS PRZEDMIOTU ZAMÓWIENIA WYMIANA STOLARKI OKIENNEJ W BUDYNKU VIII LICEUM OGÓLNOKSZTAŁCĄCEGO W ŁODZI, PRZY UL. POMORSKIEJ 105 Sporządził: Tomasz Karaczko 1

2 Opis przedmiotu zamówienia. 1. Przedmiotem zamówienia wymiana okien w budynku VIII Liceum Ogólnokształcącego w Łodzi, przy ul. Pomorskiej 105 Zakres prac określony jest w przedmiarze i na załączonych rysunkach 2. Opis: - Wykucie z muru okien skrzynkowych i wstawienie nowych zespolonych (Ościeżnice i skrzydła wykonać z drewna sosnowego klejonego trzywarstwowo o wilgotności nie większej niż 14 % impregnowanego środkami grzybo-, bakterio- i. Podział, kształt oraz profile mają stanowić kopię okien starych. Otwieralność okien zgodnie z dokumentacją projektową. Oszklenie - U szyby o współczynniku nie większym niż 1,1 W/m2xK Okucia obwiedniowe - klamki historyzujące Okna zespolone drewniane z elementami łukowymi wg Rys. nr 1, nr 2, nr 3, nr 5, nr 6 - Wykucie z muru i wstawienie nowych okien zespolonych ( o wilgotności nie większej niż 14 % impregnowanego środkami grzybo-, bakterio- i Listwy drewniane pionowe i poziome odtworzone zgodnie z zachowanym. Podział, kształt oraz profile mają stanowić kopię okien starych. Otwieralność okien zgodnie z dokumentacją projektową. o współczynniku nie większym niż 1,1 W/m2xK Okucia obwiedniowe - klamki historyzujące) Okna zespolone drewniane wg Rys. nr 4 i nr 7 - Wykucie z muru ościeżnic drewnianych o powierzchni ponad 2 m2 - Wykucie z muru podokienników drewnianych - Wykucie z muru podokienników betonowych z lastryko - Montaż okien rozwieranych i uchylno-rozwieranych dwudzielnych z PCV z obróbką obsadzenia o pow. ponad 2.5 m2 Okna z PCV wg Rys. nr 8 i nr 9 - Obrobienie ościeży po zdemontowanych skrzynkach o Uzupełnienie rolki murów ogniowych, kolankowych z cegły budowlanej na zaprawie cem.-wap poziomej o szer. 1 cegły o Uzupełnienie gładzi cementowej na rolkach z cegieł o szerokości 1 ceg. poziomych 2

3 o Okładziny z płyt gipsowo-kartonowych RIGIPS mocowanych na klej na ścianach (system ) Okładziny o pow. mniejszej niż 5 m2. Oddzielne pasy szer. do 30 cm. - Tynki (gładzie) jednowarstwowe wewnętrzne gr. 3 mm z gipsu szpachlowego wykonywane ręcznie na ościeżach i pasach ściennych na podłożu betonowym - Montaż parapetów drewnianych z drewna klejonego o gr 5cm malowanych olejno na biało - Montaż parapetów typu Postforming gr. 4 cm - Obróbki blacharskie z blachy powlekanej o szer. w rozwinięciu ponad 25 cm - parapety zewnętrzne - Dwukrotne malowanie farbą olejną krat i balustrad z prętów prostych - Dwukrotne malowanie farbą olejną krat i balustrad z prętów ozdobnych - Dwukrotne malowanie farbą olejną powierzchni metalowych pełnych szpachlowanych jednokrotnie - Dwukrotne malowanie farbami emulsyjnymi starych tynków wewnętrznych ścian - Dwukrotne malowanie farbami emulsyjnymi elewacji - tynki gładkie 3

4 RYS. NR 1 - VIII Liceum Ogólnokształcące OKNO nr 1 - szt.2 ~170 ~275 ~105 ~265

5 RYS. NR 2 - VIII Liceum Ogólnokształcące OKNO nr 2 szt. 4 ~165 ~245 ~80 ~125

6 RYS. NR 3 - VIII Liceum Ogólnokształcące OKNO nr 3 - szt.7 ~170 ~240 ~70 ~125

7 RYS. NR 4 - VIII Liceum Ogólnokształcące OKNO nr 4 - szt.14 ~240 ~130

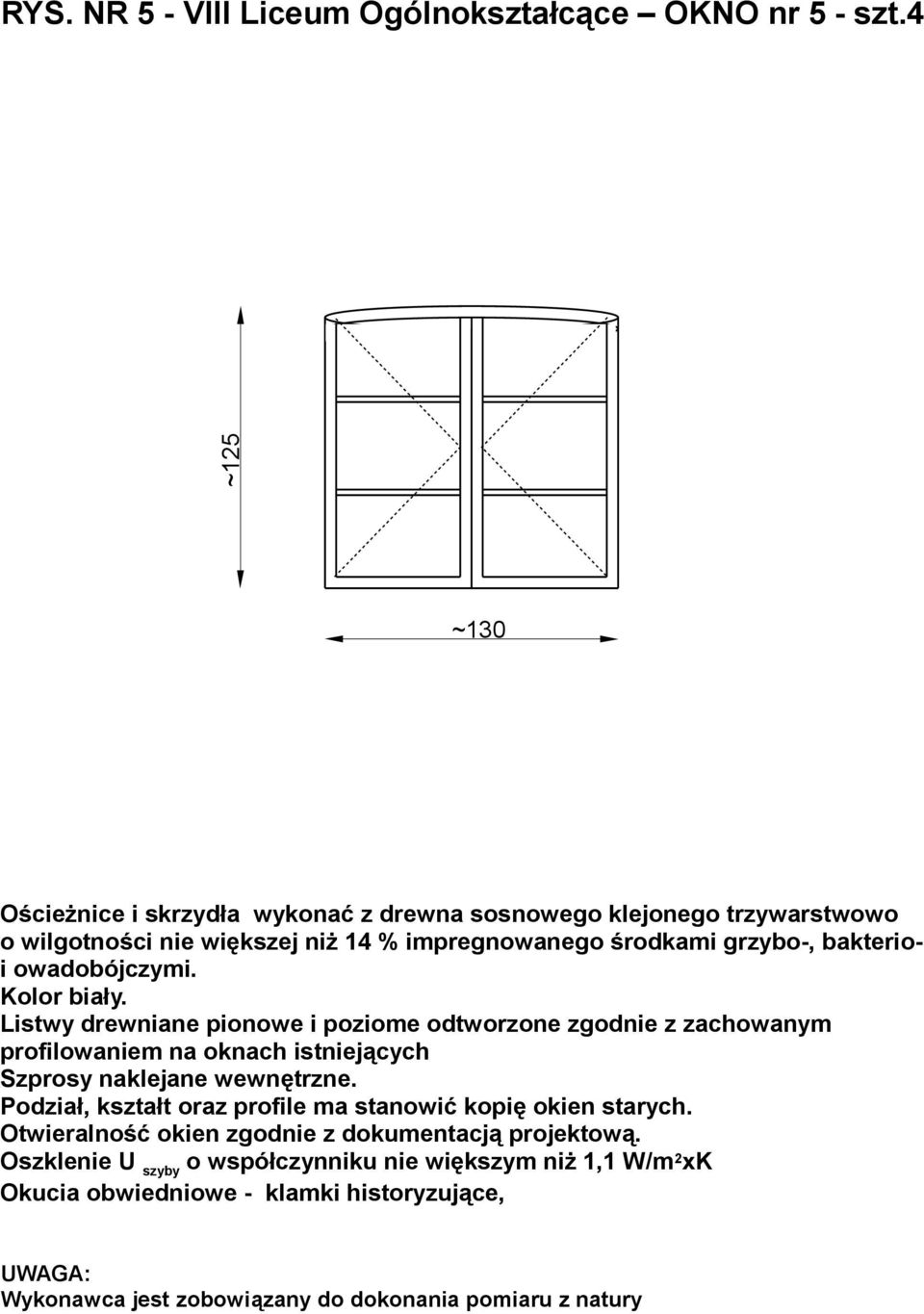

8 RYS. NR 5 - VIII Liceum Ogólnokształcące OKNO nr 5 - szt.4 ~125 ~130

9 RYS. NR 6 - VIII Liceum Ogólnokształcące OKNO nr 6 - szt.2 ~125 ~70

10 RYS. NR 7 - VIII Liceum Ogólnokształcące OKNO nr 7 - szt.2 ~90 ~60

11 RYS. NR 8 - VIII Liceum Ogólnokształcące OKNO nr 8 - szt.1 ~245 ~130 OGÓLNE DANE TECHNICZNE: Profil: PCW,5 komorowy, biały, wzmocnienie stalowe profili w ościeżnicach i skrzydłach ze ze stali ocynkowanej Wypełnienie: szyba zespolona, niskoemisyjna (k=1,1), Okucia: zamknięcia obwiedniowe systemowe z blokadą błędnego położenia klamki skrzydło r-u z funkcją rozszczelnienia, Przy kalkulacji należy uwzględnić ewentualną konieczność demontażu i montażu krat.

12 RYS. NR 9 - VIII Liceum Ogólnokształcące OKNO nr 9 - szt.10 ~250 ~140 OGÓLNE DANE TECHNICZNE: Profil: PCW,5 komorowy, biały, wzmocnienie stalowe profili w ościeżnicach i skrzydłach ze ze stali ocynkowanej Wypełnienie: szyba zespolona, niskoemisyjna (k=1,1), Okucia: zamknięcia obwiedniowe systemowe z blokadą błędnego położenia klamki skrzydło r-u z funkcją rozszczelnienia, Przy kalkulacji należy uwzględnić ewentualną konieczność demontażu i montażu krat.
