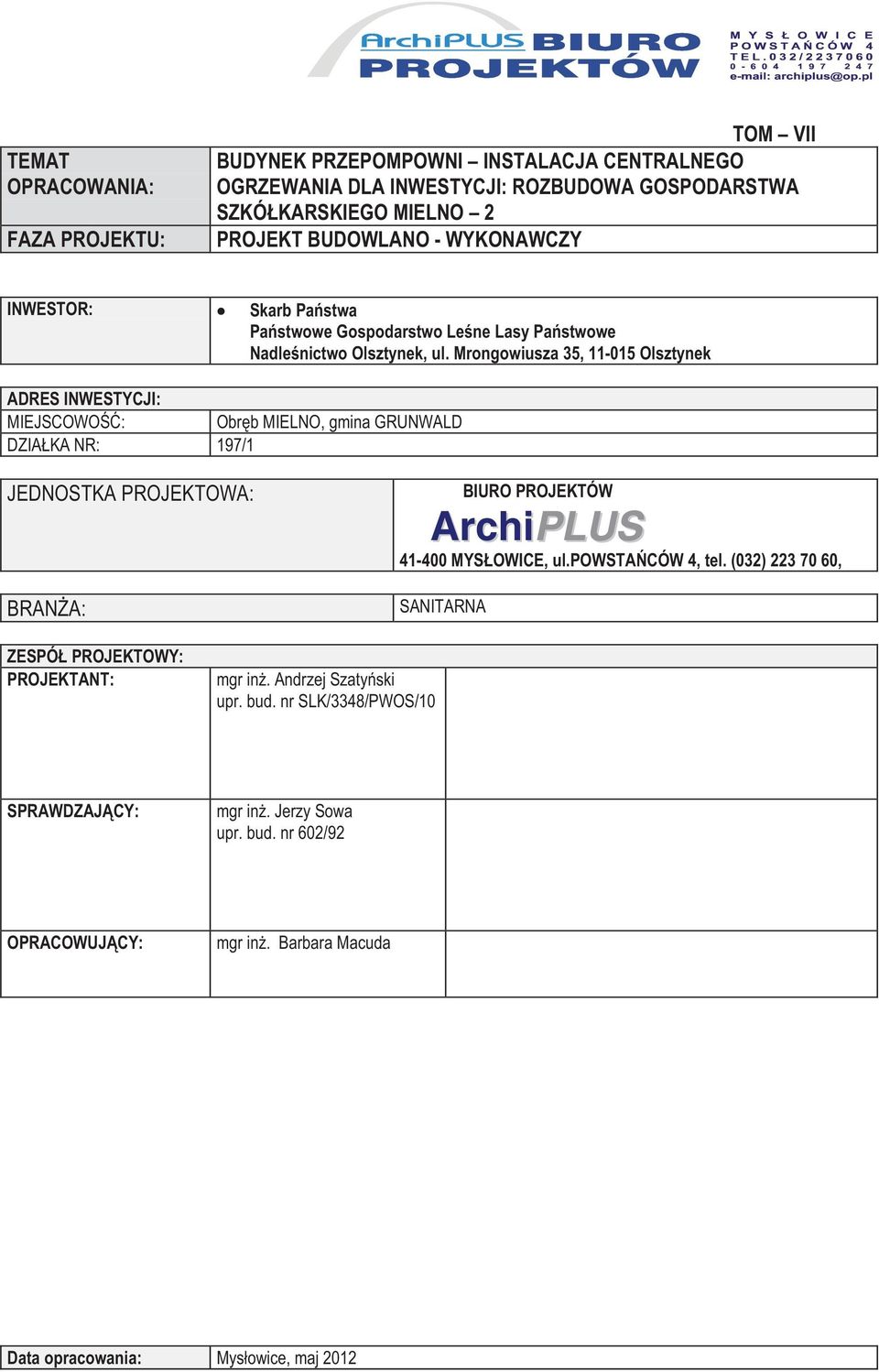

Biuro Projektów ArchiPLUS Ul.Powsta ców 4, Mysłowice Tel./fax. (0-32) ;

Wielkość: px

Rozpocząć pokaz od strony:

Download "Biuro Projektów ArchiPLUS Ul.Powsta ców 4, 41-400 Mysłowice Tel./fax. (0-32) 223 70 60; 604 197 247"

Krystian Piotr Kaczor
8 lat temu
Przeglądów:

1 ArchiPLUS

2 2 Biuro Projektów ArchiPLUS Ul.Powsta ców 4, Mysłowice Tel./fax. (0-32) ;

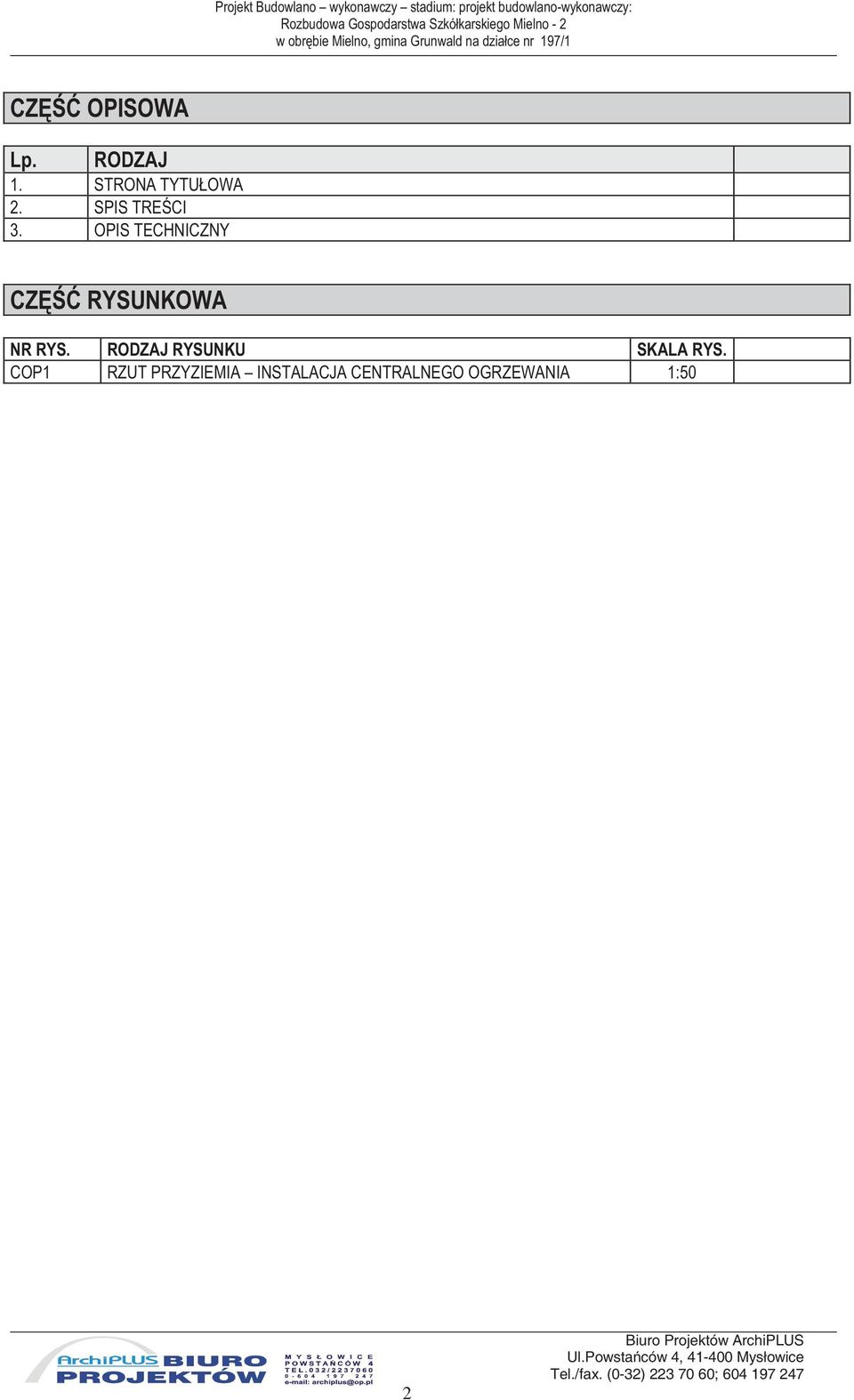

3 PROJEKT INSTALACJI CENTRALNEGO OGRZEWA- NIA W BUDYNKU PRZEPOMPOWNI I. OPIS TECHNICZNY: 1. Podstawa opracowania. 2. Zakres opracowania. 3. Potrzeby cieplne budynku. 4. Opis instalacji. 5. Wykonanie robót. 6. Informacja BIOZ. 7. Uwagi końcowe. 8. Zestawienie materiałów. II. RYSUNKI: Rzut przyziemia instalacja centralnego ogrzewania skala: 1:50 COP1 III. ZAŁĄCZNIKI: Zał. 1 Karta katalogowa grzejników elektrycznych typ Menai E firmy Purmo

Wykonanie robót. 6. Informacja BIOZ. 7. Uwagi końcowe. 8. Zestawienie materiałów. II.

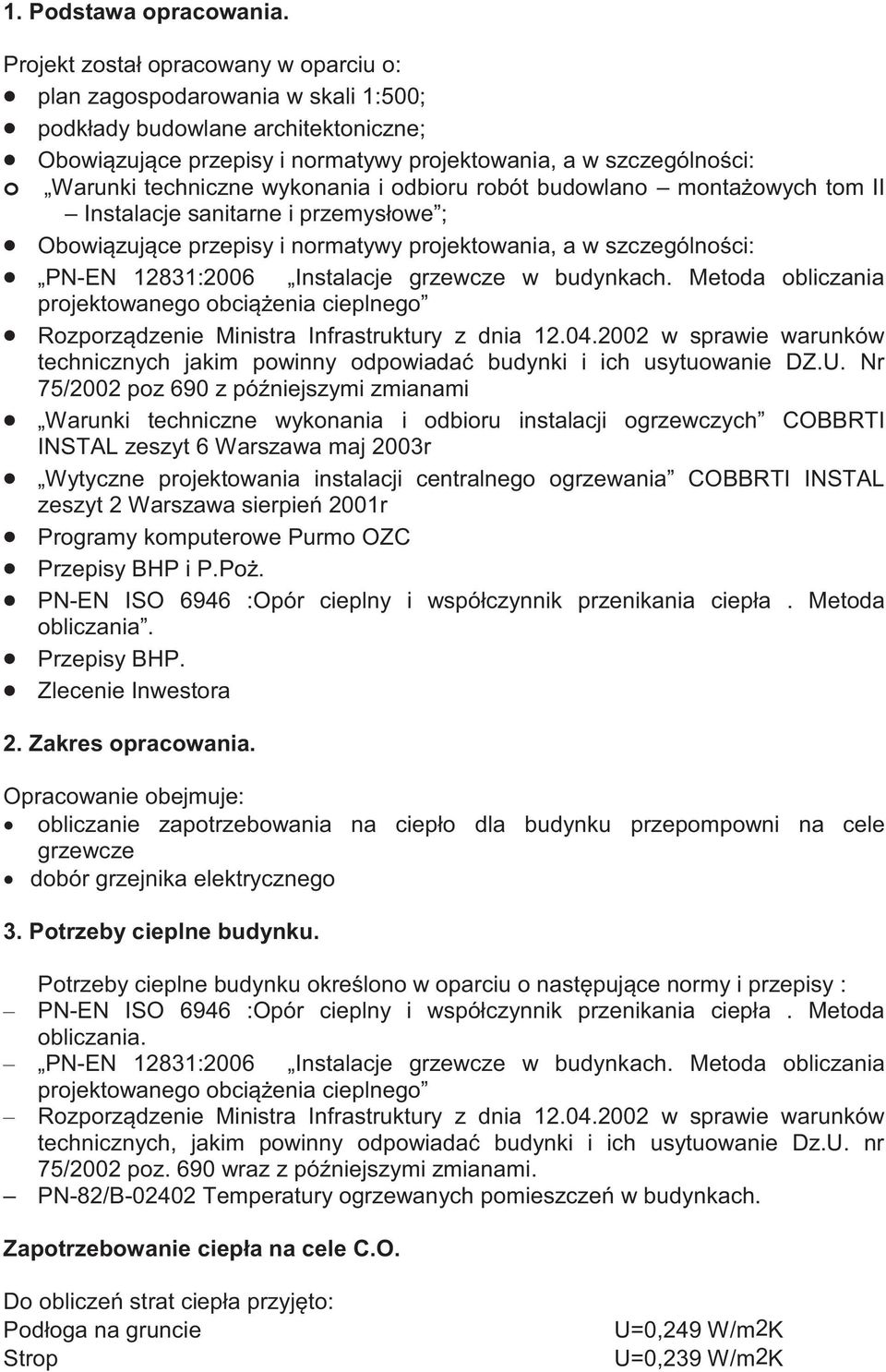

4 1. Podstawa opracowania. Projekt został opracowany w oparciu o: plan zagospodarowania w skali 1:500; podkłady budowlane architektoniczne; Obowiązujące przepisy i normatywy projektowania, a w szczególności: o Warunki techniczne wykonania i odbioru robót budowlano montażowych tom II Instalacje sanitarne i przemysłowe ; Obowiązujące przepisy i normatywy projektowania, a w szczególności: PN-EN 12831:2006 Instalacje grzewcze w budynkach. Metoda obliczania projektowanego obciążenia cieplnego Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie DZ.U. Nr 75/2002 poz 690 z późniejszymi zmianami Warunki techniczne wykonania i odbioru instalacji ogrzewczych COBBRTI INSTAL zeszyt 6 Warszawa maj 2003r Wytyczne projektowania instalacji centralnego ogrzewania COBBRTI INSTAL zeszyt 2 Warszawa sierpień 2001r Programy komputerowe Purmo OZC Przepisy BHP i P.Poż. PN-EN ISO 6946 :Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. Przepisy BHP. Zlecenie Inwestora 2. Zakres opracowania. Opracowanie obejmuje: obliczanie zapotrzebowania na ciepło dla budynku przepompowni na cele grzewcze dobór grzejnika elektrycznego 3. Potrzeby cieplne budynku. Potrzeby cieplne budynku określono w oparciu o następujące normy i przepisy : PN-EN ISO 6946 :Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. PN-EN 12831:2006 Instalacje grzewcze w budynkach. Metoda obliczania projektowanego obciążenia cieplnego Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. nr 75/2002 poz. 690 wraz z późniejszymi zmianami. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. Zapotrzebowanie ciepła na cele C.O. Do obliczeń strat ciepła przyjęto: Podłoga na gruncie Strop U=0,249 W/m2K U=0,239 W/m2K

techniczne wykonania i odbioru robót budowlano montażowych tom II Instalacje sanitarne i przemysłowe ; Obowiązujące przepisy i normatywy projektowania, a w szczególności: PN-EN 12831:2006 Instalacje

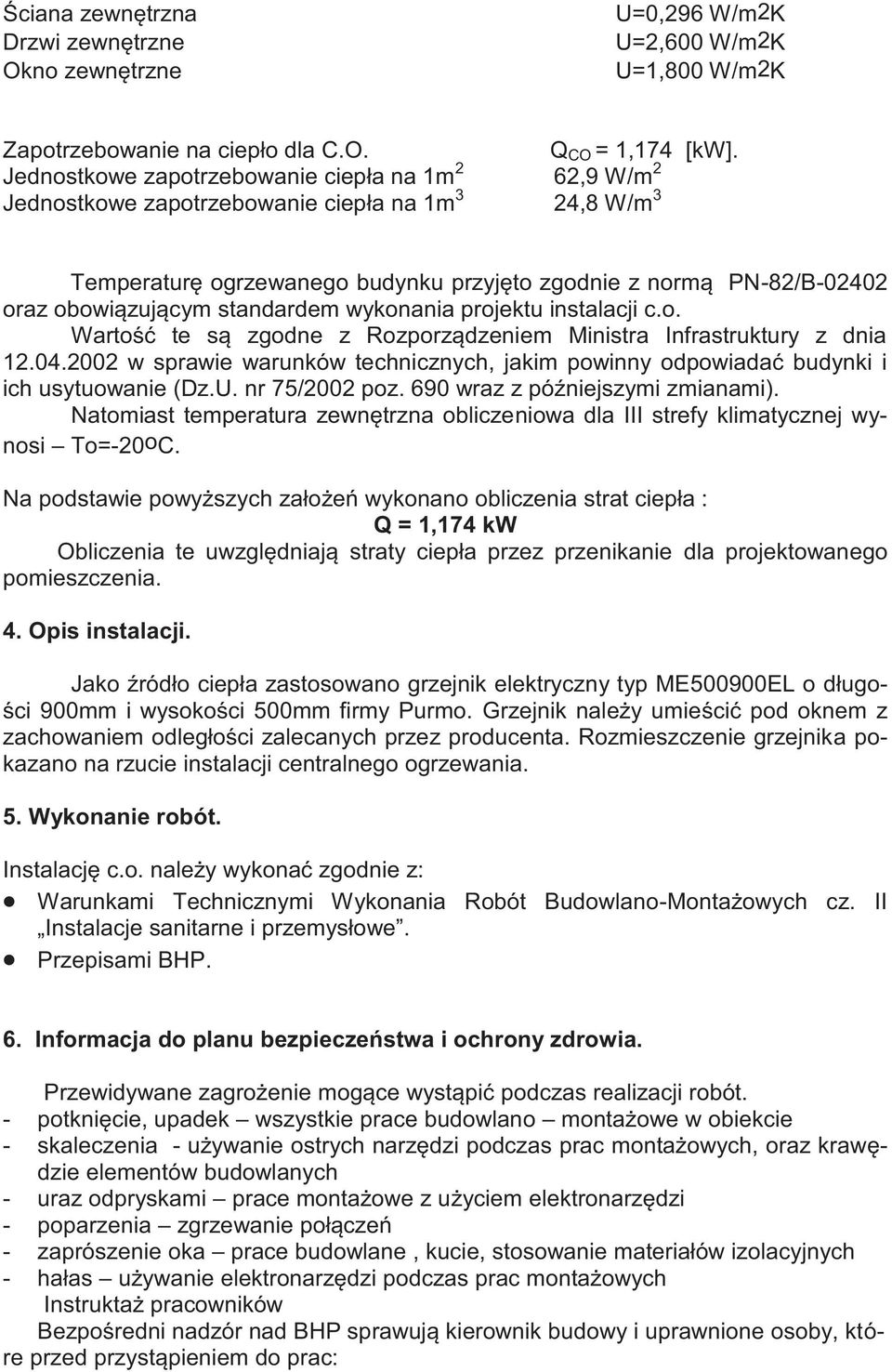

5 Ściana zewnętrzna Drzwi zewnętrzne Okno zewnętrzne U=0,296 W/m2K U=2,600 W/m2K U=1,800 W/m2K Zapotrzebowanie na ciepło dla C.O. Q CO = 1,174 [kw]. Jednostkowe zapotrzebowanie ciepła na 1m 2 62,9 W/m 2 Jednostkowe zapotrzebowanie ciepła na 1m 3 24,8 W/m 3 Temperaturę ogrzewanego budynku przyjęto zgodnie z normą PN-82/B oraz obowiązującym standardem wykonania projektu instalacji c.o. Wartość te są zgodne z Rozporządzeniem Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75/2002 poz. 690 wraz z późniejszymi zmianami). Natomiast temperatura zewnętrzna obliczeniowa dla III strefy klimatycznej wynosi To=-20oC. Na podstawie powyższych założeń wykonano obliczenia strat ciepła : Q = 1,174 kw Obliczenia te uwzględniają straty ciepła przez przenikanie dla projektowanego pomieszczenia. 4. Opis instalacji. Jako źródło ciepła zastosowano grzejnik elektryczny typ ME500900EL o długości 900mm i wysokości 500mm firmy Purmo. Grzejnik należy umieścić pod oknem z zachowaniem odległości zalecanych przez producenta. Rozmieszczenie grzejnika pokazano na rzucie instalacji centralnego ogrzewania. 5. Wykonanie robót. Instalację c.o. należy wykonać zgodnie z: Warunkami Technicznymi Wykonania Robót Budowlano-Montażowych cz. II Instalacje sanitarne i przemysłowe. Przepisami BHP. 6. Informacja do planu bezpieczeństwa i ochrony zdrowia. Przewidywane zagrożenie mogące wystąpić podczas realizacji robót. - potknięcie, upadek wszystkie prace budowlano montażowe w obiekcie - skaleczenia - używanie ostrych narzędzi podczas prac montażowych, oraz krawędzie elementów budowlanych - uraz odpryskami prace montażowe z użyciem elektronarzędzi - poparzenia zgrzewanie połączeń - zaprószenie oka prace budowlane, kucie, stosowanie materiałów izolacyjnych - hałas używanie elektronarzędzi podczas prac montażowych Instruktaż pracowników Bezpośredni nadzór nad BHP sprawują kierownik budowy i uprawnione osoby, które przed przystąpieniem do prac:

standardem wykonania projektu instalacji c.o. Wartość te są zgodne z Rozporządzeniem Ministra Infrastruktury z dnia 12.04.

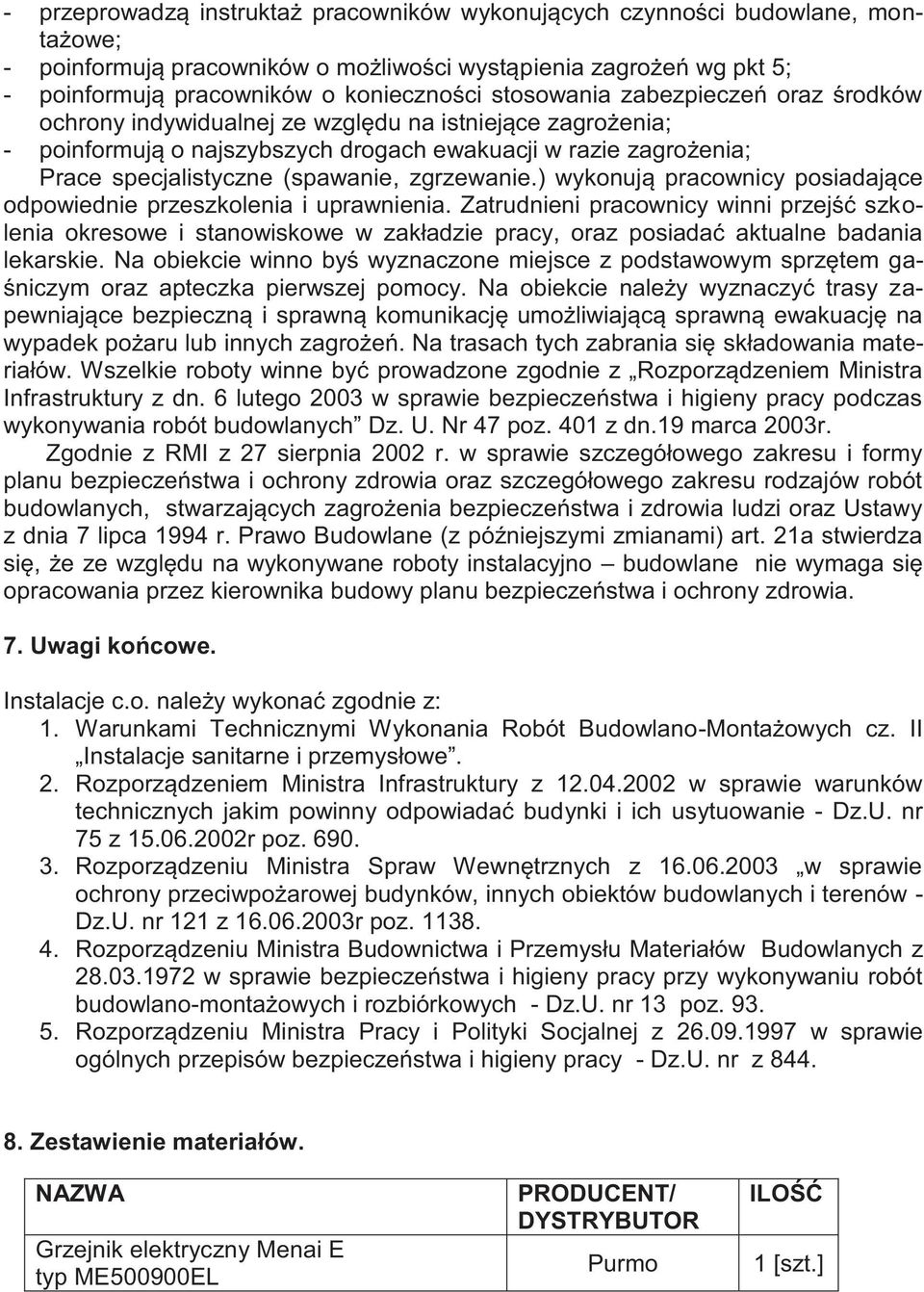

6 - przeprowadzą instruktaż pracowników wykonujących czynności budowlane, montażowe; - poinformują pracowników o możliwości wystąpienia zagrożeń wg pkt 5; - poinformują pracowników o konieczności stosowania zabezpieczeń oraz środków ochrony indywidualnej ze względu na istniejące zagrożenia; - poinformują o najszybszych drogach ewakuacji w razie zagrożenia; Prace specjalistyczne (spawanie, zgrzewanie.) wykonują pracownicy posiadające odpowiednie przeszkolenia i uprawnienia. Zatrudnieni pracownicy winni przejść szkolenia okresowe i stanowiskowe w zakładzie pracy, oraz posiadać aktualne badania lekarskie. Na obiekcie winno byś wyznaczone miejsce z podstawowym sprzętem gaśniczym oraz apteczka pierwszej pomocy. Na obiekcie należy wyznaczyć trasy zapewniające bezpieczną i sprawną komunikację umożliwiającą sprawną ewakuację na wypadek pożaru lub innych zagrożeń. Na trasach tych zabrania się składowania materiałów. Wszelkie roboty winne być prowadzone zgodnie z Rozporządzeniem Ministra Infrastruktury z dn. 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz. U. Nr 47 poz. 401 z dn.19 marca 2003r. Zgodnie z RMI z 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi oraz Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (z późniejszymi zmianami) art. 21a stwierdza się, że ze względu na wykonywane roboty instalacyjno budowlane nie wymaga się opracowania przez kierownika budowy planu bezpieczeństwa i ochrony zdrowia. 7. Uwagi końcowe. Instalacje c.o. należy wykonać zgodnie z: 1. Warunkami Technicznymi Wykonania Robót Budowlano-Montażowych cz. II Instalacje sanitarne i przemysłowe. 2. Rozporządzeniem Ministra Infrastruktury z w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - Dz.U. nr 75 z r poz Rozporządzeniu Ministra Spraw Wewnętrznych z w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów - Dz.U. nr 121 z r poz Rozporządzeniu Ministra Budownictwa i Przemysłu Materiałów Budowlanych z w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych - Dz.U. nr 13 poz Rozporządzeniu Ministra Pracy i Polityki Socjalnej z w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy - Dz.U. nr z Zestawienie materiałów. NAZWA Grzejnik elektryczny Menai E typ ME500900EL PRODUCENT/ DYSTRYBUTOR Purmo ILOŚĆ 1 [szt.]

zgrzewanie.) wykonują pracownicy posiadające odpowiednie przeszkolenia i uprawnienia.
