SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST.IS.09 INSTALACJA WENTYLACJI MECHANICZNEJ

Transkrypt

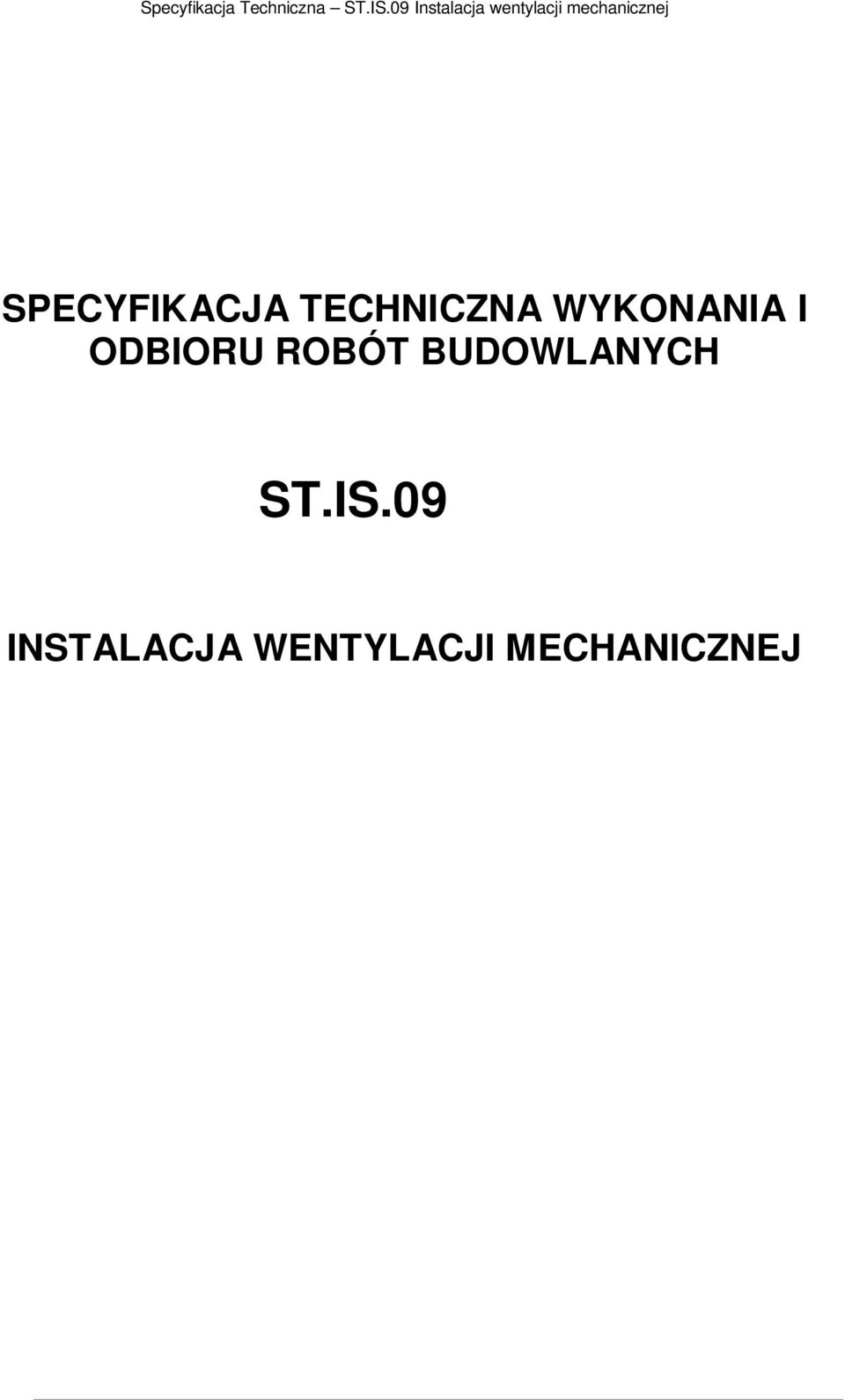

1 Specyfikacja Techniczna ST.IS.09 Instalacja wentylacji mechanicznej SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST.IS.09 INSTALACJA WENTYLACJI MECHANICZNEJ

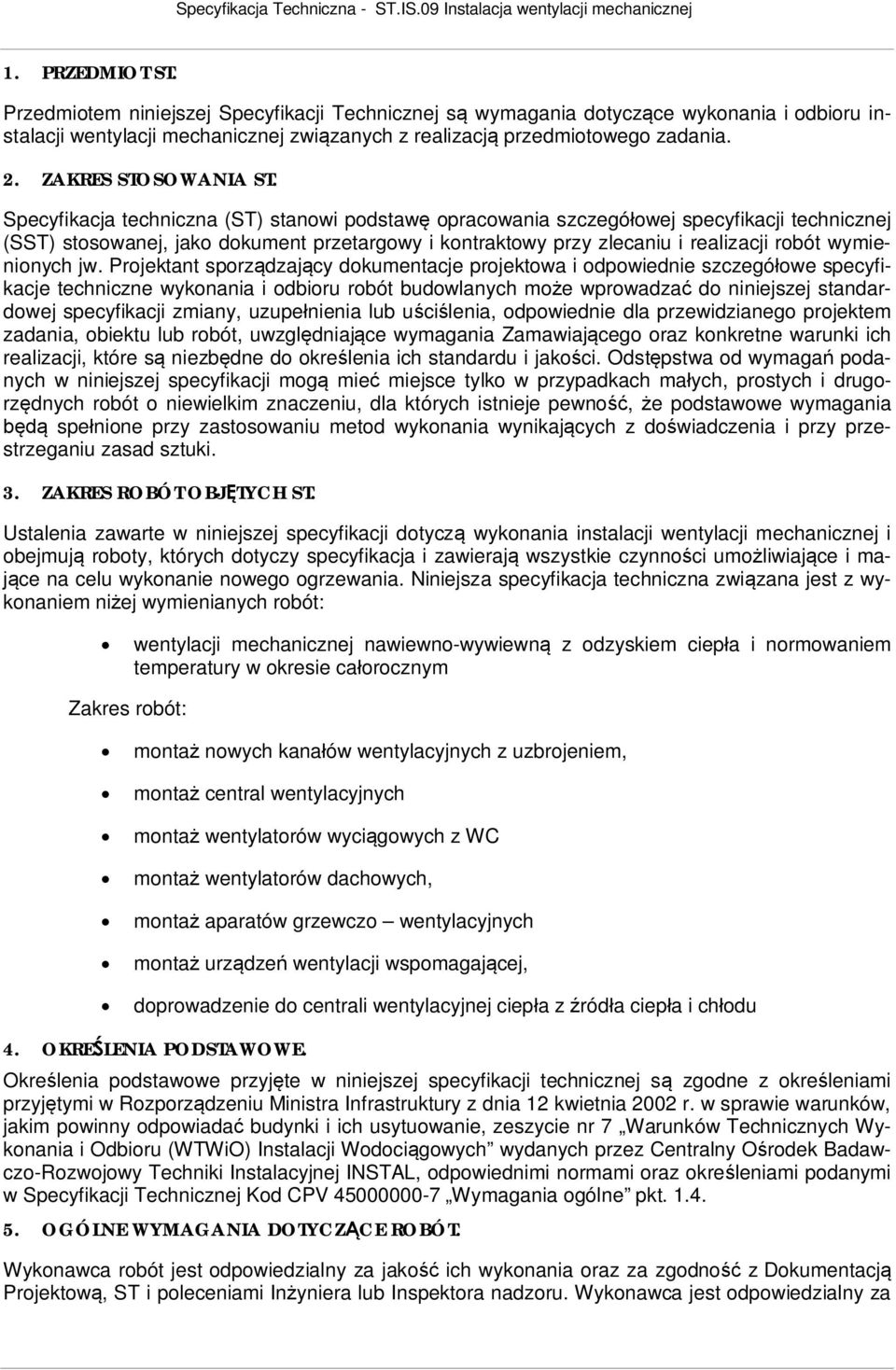

2 1. PRZEDMIOT ST. Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotycz ce wykonania i odbioru instalacji wentylacji mechanicznej zwi zanych z realizacj przedmiotowego zadania. 2. ZAKRES STOSOWANIA ST. Specyfikacja techniczna (ST) stanowi podstaw opracowania szczegó owej specyfikacji technicznej (SST) stosowanej, jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych jw. Projektant sporz dzaj cy dokumentacje projektowa i odpowiednie szczegó owe specyfikacje techniczne wykonania i odbioru robót budowlanych mo e wprowadza do niniejszej standardowej specyfikacji zmiany, uzupe nienia lub u ci lenia, odpowiednie dla przewidzianego projektem zadania, obiektu lub robót, uwzgl dniaj ce wymagania Zamawiaj cego oraz konkretne warunki ich realizacji, które s niezb dne do okre lenia ich standardu i jako ci. Odst pstwa od wymaga podanych w niniejszej specyfikacji mog mie miejsce tylko w przypadkach ma ych, prostych i drugorz dnych robót o niewielkim znaczeniu, dla których istnieje pewno, e podstawowe wymagania spe nione przy zastosowaniu metod wykonania wynikaj cych z do wiadczenia i przy przestrzeganiu zasad sztuki. 3. ZAKRES ROBÓT OBJ TYCH ST. Ustalenia zawarte w niniejszej specyfikacji dotycz wykonania instalacji wentylacji mechanicznej i obejmuj roboty, których dotyczy specyfikacja i zawieraj wszystkie czynno ci umo liwiaj ce i ma- ce na celu wykonanie nowego ogrzewania. Niniejsza specyfikacja techniczna zwi zana jest z wykonaniem ni ej wymienianych robót: wentylacji mechanicznej nawiewno-wywiewn z odzyskiem ciep a i normowaniem temperatury w okresie ca orocznym Zakres robót: monta nowych kana ów wentylacyjnych z uzbrojeniem, monta central wentylacyjnych monta wentylatorów wyci gowych z WC monta wentylatorów dachowych, monta aparatów grzewczo wentylacyjnych monta urz dze wentylacji wspomagaj cej, doprowadzenie do centrali wentylacyjnej ciep a z ród a ciep a i ch odu 4. OKRE LENIA PODSTAWOWE. Okre lenia podstawowe przyj te w niniejszej specyfikacji technicznej s zgodne z okre leniami przyj tymi w Rozporz dzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków, jakim powinny odpowiada budynki i ich usytuowanie, zeszycie nr 7 Warunków Technicznych Wykonania i Odbioru (WTWiO) Instalacji Wodoci gowych wydanych przez Centralny O rodek Badawczo-Rozwojowy Techniki Instalacyjnej INSTAL, odpowiednimi normami oraz okre leniami podanymi w Specyfikacji Technicznej Kod CPV Wymagania ogólne pkt OGÓLNE WYMAGANIA DOTYCZ CE ROBÓT. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, ST i poleceniami In yniera lub Inspektora nadzoru. Wykonawca jest odpowiedzialny za

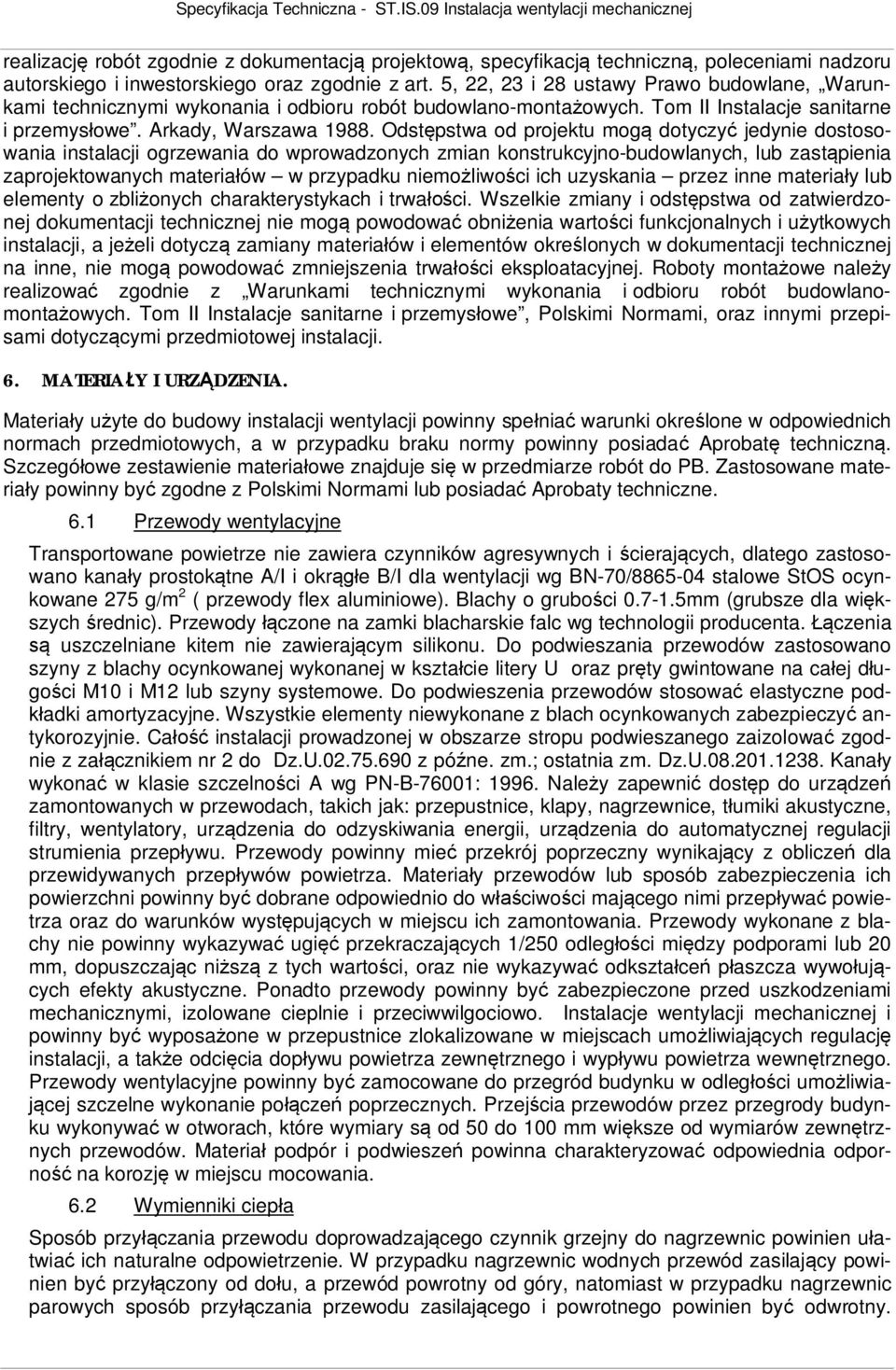

3 realizacj robót zgodnie z dokumentacj projektow, specyfikacj techniczn, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z art. 5, 22, 23 i 28 ustawy Prawo budowlane, Warunkami technicznymi wykonania i odbioru robót budowlano-monta owych. Tom II Instalacje sanitarne i przemys owe. Arkady, Warszawa Odst pstwa od projektu mog dotyczy jedynie dostosowania instalacji ogrzewania do wprowadzonych zmian konstrukcyjno-budowlanych, lub zast pienia zaprojektowanych materia ów w przypadku niemo liwo ci ich uzyskania przez inne materia y lub elementy o zbli onych charakterystykach i trwa ci. Wszelkie zmiany i odst pstwa od zatwierdzonej dokumentacji technicznej nie mog powodowa obni enia warto ci funkcjonalnych i u ytkowych instalacji, a je eli dotycz zamiany materia ów i elementów okre lonych w dokumentacji technicznej na inne, nie mog powodowa zmniejszenia trwa ci eksploatacyjnej. Roboty monta owe nale y realizowa zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomonta owych. Tom II Instalacje sanitarne i przemys owe, Polskimi Normami, oraz innymi przepisami dotycz cymi przedmiotowej instalacji. 6. MATERIA Y I URZ DZENIA. Materia y u yte do budowy instalacji wentylacji powinny spe nia warunki okre lone w odpowiednich normach przedmiotowych, a w przypadku braku normy powinny posiada Aprobat techniczn. Szczegó owe zestawienie materia owe znajduje si w przedmiarze robót do PB. Zastosowane materia y powinny by zgodne z Polskimi Normami lub posiada Aprobaty techniczne. 6.1 Przewody wentylacyjne Transportowane powietrze nie zawiera czynników agresywnych i cieraj cych, dlatego zastosowano kana y prostok tne A/I i okr e B/I dla wentylacji wg BN-70/ stalowe StOS ocynkowane 275 g/m 2 ( przewody flex aluminiowe). Blachy o grubo ci mm (grubsze dla wi kszych rednic). Przewody czone na zamki blacharskie falc wg technologii producenta. czenia uszczelniane kitem nie zawieraj cym silikonu. Do podwieszania przewodów zastosowano szyny z blachy ocynkowanej wykonanej w kszta cie litery U oraz pr ty gwintowane na ca ej d ugo ci M10 i M12 lub szyny systemowe. Do podwieszenia przewodów stosowa elastyczne pod- adki amortyzacyjne. Wszystkie elementy niewykonane z blach ocynkowanych zabezpieczy antykorozyjnie. Ca instalacji prowadzonej w obszarze stropu podwieszanego zaizolowa zgodnie z za cznikiem nr 2 do Dz.U z pó ne. zm.; ostatnia zm. Dz.U Kana y wykona w klasie szczelno ci A wg PN-B-76001: Nale y zapewni dost p do urz dze zamontowanych w przewodach, takich jak: przepustnice, klapy, nagrzewnice, t umiki akustyczne, filtry, wentylatory, urz dzenia do odzyskiwania energii, urz dzenia do automatycznej regulacji strumienia przep ywu. Przewody powinny mie przekrój poprzeczny wynikaj cy z oblicze dla przewidywanych przep ywów powietrza. Materia y przewodów lub sposób zabezpieczenia ich powierzchni powinny by dobrane odpowiednio do w ciwo ci maj cego nimi przep ywa powietrza oraz do warunków wyst puj cych w miejscu ich zamontowania. Przewody wykonane z blachy nie powinny wykazywa ugi przekraczaj cych 1/250 odleg ci mi dzy podporami lub 20 mm, dopuszczaj c ni sz z tych warto ci, oraz nie wykazywa odkszta ce p aszcza wywo uj cych efekty akustyczne. Ponadto przewody powinny by zabezpieczone przed uszkodzeniami mechanicznymi, izolowane cieplnie i przeciwwilgociowo. Instalacje wentylacji mechanicznej i powinny by wyposa one w przepustnice zlokalizowane w miejscach umo liwiaj cych regulacj instalacji, a tak e odci cia dop ywu powietrza zewn trznego i wyp ywu powietrza wewn trznego. Przewody wentylacyjne powinny by zamocowane do przegród budynku w odleg ci umo liwia- cej szczelne wykonanie po cze poprzecznych. Przej cia przewodów przez przegrody budynku wykonywa w otworach, które wymiary s od 50 do 100 mm wi ksze od wymiarów zewn trznych przewodów. Materia podpór i podwiesze powinna charakteryzowa odpowiednia odporno na korozj w miejscu mocowania. 6.2 Wymienniki ciep a Sposób przy czania przewodu doprowadzaj cego czynnik grzejny do nagrzewnic powinien u atwia ich naturalne odpowietrzenie. W przypadku nagrzewnic wodnych przewód zasilaj cy powinien by przy czony od do u, a przewód powrotny od góry, natomiast w przypadku nagrzewnic parowych sposób przy czania przewodu zasilaj cego i powrotnego powinien by odwrotny.

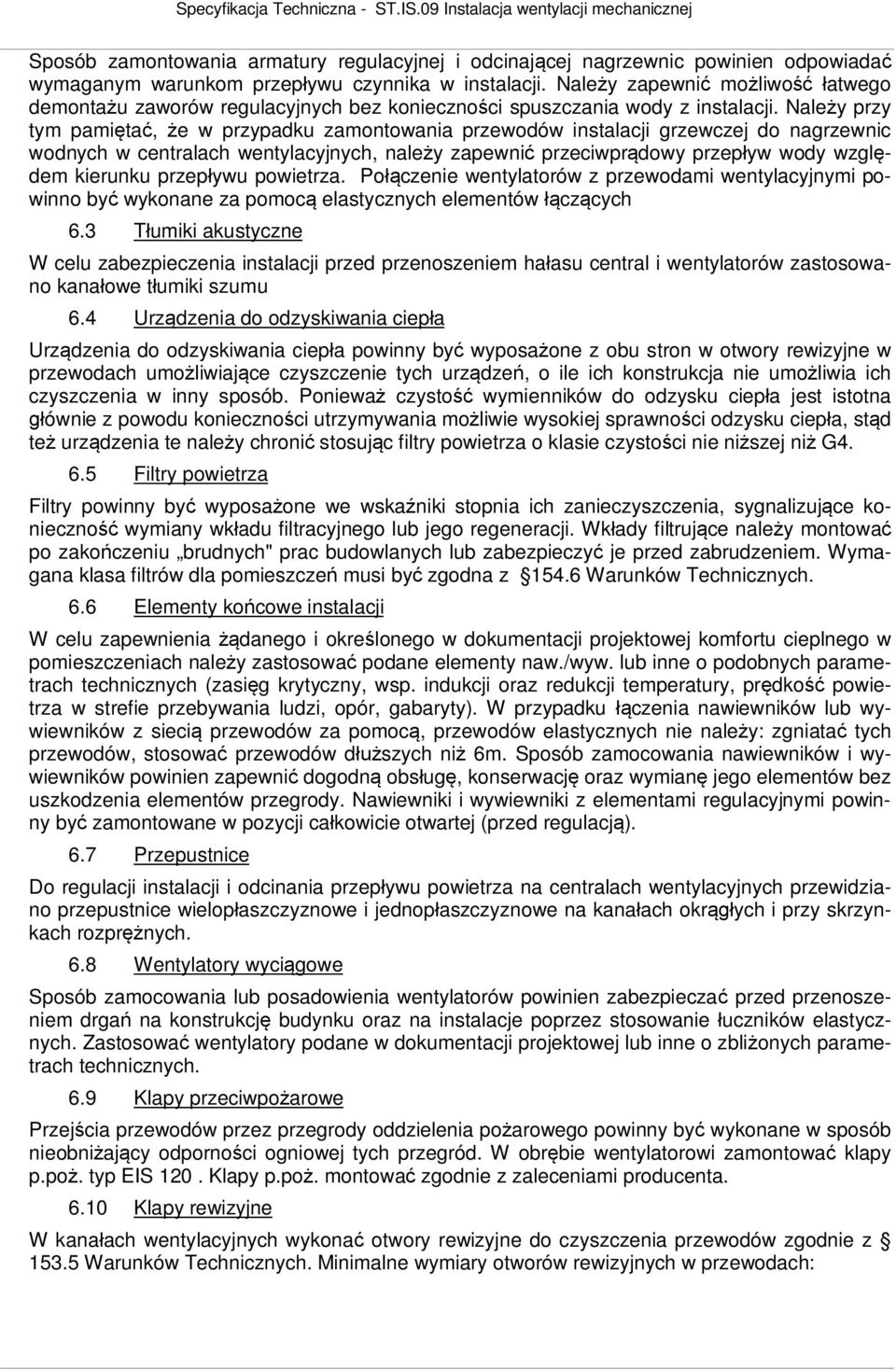

4 Sposób zamontowania armatury regulacyjnej i odcinaj cej nagrzewnic powinien odpowiada wymaganym warunkom przep ywu czynnika w instalacji. Nale y zapewni mo liwo atwego demonta u zaworów regulacyjnych bez konieczno ci spuszczania wody z instalacji. Nale y przy tym pami ta, e w przypadku zamontowania przewodów instalacji grzewczej do nagrzewnic wodnych w centralach wentylacyjnych, nale y zapewni przeciwpr dowy przep yw wody wzgl dem kierunku przep ywu powietrza. Po czenie wentylatorów z przewodami wentylacyjnymi powinno by wykonane za pomoc elastycznych elementów cz cych 6.3 T umiki akustyczne W celu zabezpieczenia instalacji przed przenoszeniem ha asu central i wentylatorów zastosowano kana owe t umiki szumu 6.4 Urz dzenia do odzyskiwania ciep a Urz dzenia do odzyskiwania ciep a powinny by wyposa one z obu stron w otwory rewizyjne w przewodach umo liwiaj ce czyszczenie tych urz dze, o ile ich konstrukcja nie umo liwia ich czyszczenia w inny sposób. Poniewa czysto wymienników do odzysku ciep a jest istotna ównie z powodu konieczno ci utrzymywania mo liwie wysokiej sprawno ci odzysku ciep a, st d te urz dzenia te nale y chroni stosuj c filtry powietrza o klasie czysto ci nie ni szej ni G Filtry powietrza Filtry powinny by wyposa one we wska niki stopnia ich zanieczyszczenia, sygnalizuj ce konieczno wymiany wk adu filtracyjnego lub jego regeneracji. Wk ady filtruj ce nale y montowa po zako czeniu brudnych" prac budowlanych lub zabezpieczy je przed zabrudzeniem. Wymagana klasa filtrów dla pomieszcze musi by zgodna z Warunków Technicznych. 6.6 Elementy ko cowe instalacji W celu zapewnienia danego i okre lonego w dokumentacji projektowej komfortu cieplnego w pomieszczeniach nale y zastosowa podane elementy naw./wyw. lub inne o podobnych parametrach technicznych (zasi g krytyczny, wsp. indukcji oraz redukcji temperatury, pr dko powietrza w strefie przebywania ludzi, opór, gabaryty). W przypadku czenia nawiewników lub wywiewników z sieci przewodów za pomoc, przewodów elastycznych nie nale y: zgniata tych przewodów, stosowa przewodów d szych ni 6m. Sposób zamocowania nawiewników i wywiewników powinien zapewni dogodn obs ug, konserwacj oraz wymian jego elementów bez uszkodzenia elementów przegrody. Nawiewniki i wywiewniki z elementami regulacyjnymi powinny by zamontowane w pozycji ca kowicie otwartej (przed regulacj ). 6.7 Przepustnice Do regulacji instalacji i odcinania przep ywu powietrza na centralach wentylacyjnych przewidziano przepustnice wielop aszczyznowe i jednop aszczyznowe na kana ach okr ych i przy skrzynkach rozpr nych. 6.8 Wentylatory wyci gowe Sposób zamocowania lub posadowienia wentylatorów powinien zabezpiecza przed przenoszeniem drga na konstrukcj budynku oraz na instalacje poprzez stosowanie uczników elastycznych. Zastosowa wentylatory podane w dokumentacji projektowej lub inne o zbli onych parametrach technicznych. 6.9 Klapy przeciwpo arowe Przej cia przewodów przez przegrody oddzielenia po arowego powinny by wykonane w sposób nieobni aj cy odporno ci ogniowej tych przegród. W obr bie wentylatorowi zamontowa klapy p.po. typ EIS 120. Klapy p.po. montowa zgodnie z zaleceniami producenta Klapy rewizyjne W kana ach wentylacyjnych wykona otwory rewizyjne do czyszczenia przewodów zgodnie z Warunków Technicznych. Minimalne wymiary otworów rewizyjnych w przewodach:

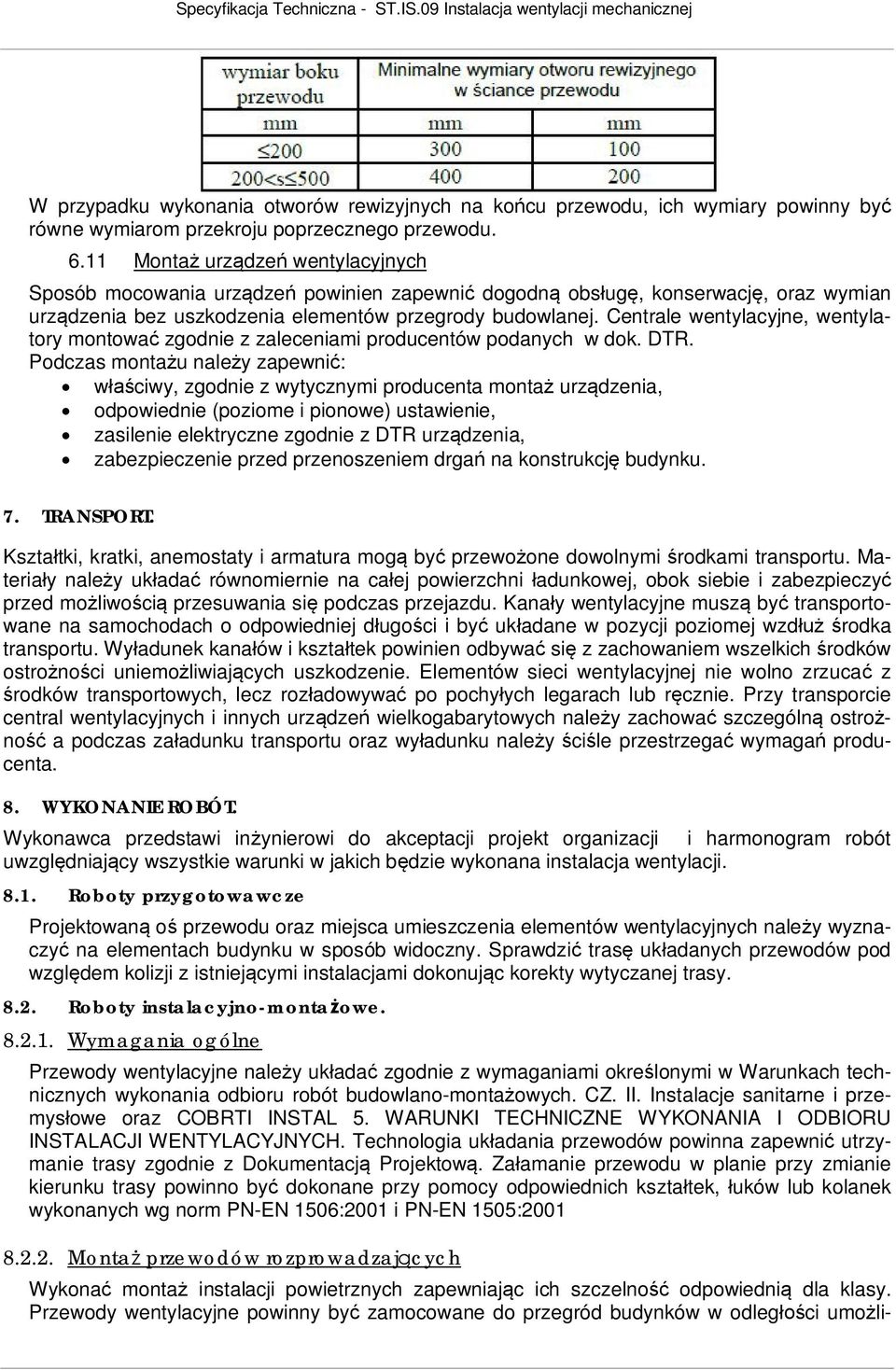

5 W przypadku wykonania otworów rewizyjnych na ko cu przewodu, ich wymiary powinny by równe wymiarom przekroju poprzecznego przewodu Monta urz dze wentylacyjnych Sposób mocowania urz dze powinien zapewni dogodn obs ug, konserwacj, oraz wymian urz dzenia bez uszkodzenia elementów przegrody budowlanej. Centrale wentylacyjne, wentylatory montowa zgodnie z zaleceniami producentów podanych w dok. DTR. Podczas monta u nale y zapewni : w ciwy, zgodnie z wytycznymi producenta monta urz dzenia, odpowiednie (poziome i pionowe) ustawienie, zasilenie elektryczne zgodnie z DTR urz dzenia, zabezpieczenie przed przenoszeniem drga na konstrukcj budynku. 7. TRANSPORT. Kszta tki, kratki, anemostaty i armatura mog by przewo one dowolnymi rodkami transportu. Materia y nale y uk ada równomiernie na ca ej powierzchni adunkowej, obok siebie i zabezpieczy przed mo liwo ci przesuwania si podczas przejazdu. Kana y wentylacyjne musz by transportowane na samochodach o odpowiedniej d ugo ci i by uk adane w pozycji poziomej wzd rodka transportu. Wy adunek kana ów i kszta tek powinien odbywa si z zachowaniem wszelkich rodków ostro no ci uniemo liwiaj cych uszkodzenie. Elementów sieci wentylacyjnej nie wolno zrzuca z rodków transportowych, lecz roz adowywa po pochy ych legarach lub r cznie. Przy transporcie central wentylacyjnych i innych urz dze wielkogabarytowych nale y zachowa szczególn ostro no a podczas za adunku transportu oraz wy adunku nale y ci le przestrzega wymaga producenta. 8. WYKONANIE ROBÓT. Wykonawca przedstawi in ynierowi do akceptacji projekt organizacji i harmonogram robót uwzgl dniaj cy wszystkie warunki w jakich b dzie wykonana instalacja wentylacji Roboty przygotowawcze Projektowan o przewodu oraz miejsca umieszczenia elementów wentylacyjnych nale y wyznaczy na elementach budynku w sposób widoczny. Sprawdzi tras uk adanych przewodów pod wzgl dem kolizji z istniej cymi instalacjami dokonuj c korekty wytyczanej trasy Roboty instalacyjno-monta owe Wymagania ogólne Przewody wentylacyjne nale y uk ada zgodnie z wymaganiami okre lonymi w Warunkach technicznych wykonania odbioru robót budowlano-monta owych. CZ. II. Instalacje sanitarne i przemys owe oraz COBRTI INSTAL 5. WARUNKI TECHNICZNE WYKONANIA I ODBIORU INSTALACJI WENTYLACYJNYCH. Technologia uk adania przewodów powinna zapewni utrzymanie trasy zgodnie z Dokumentacj Projektow. Za amanie przewodu w planie przy zmianie kierunku trasy powinno by dokonane przy pomocy odpowiednich kszta tek, uków lub kolanek wykonanych wg norm PN-EN 1506:2001 i PN-EN 1505: Monta przewodów rozprowadzaj cych Wykona monta instalacji powietrznych zapewniaj c ich szczelno odpowiedni dla klasy. Przewody wentylacyjne powinny by zamocowane do przegród budynków w odleg ci umo li-

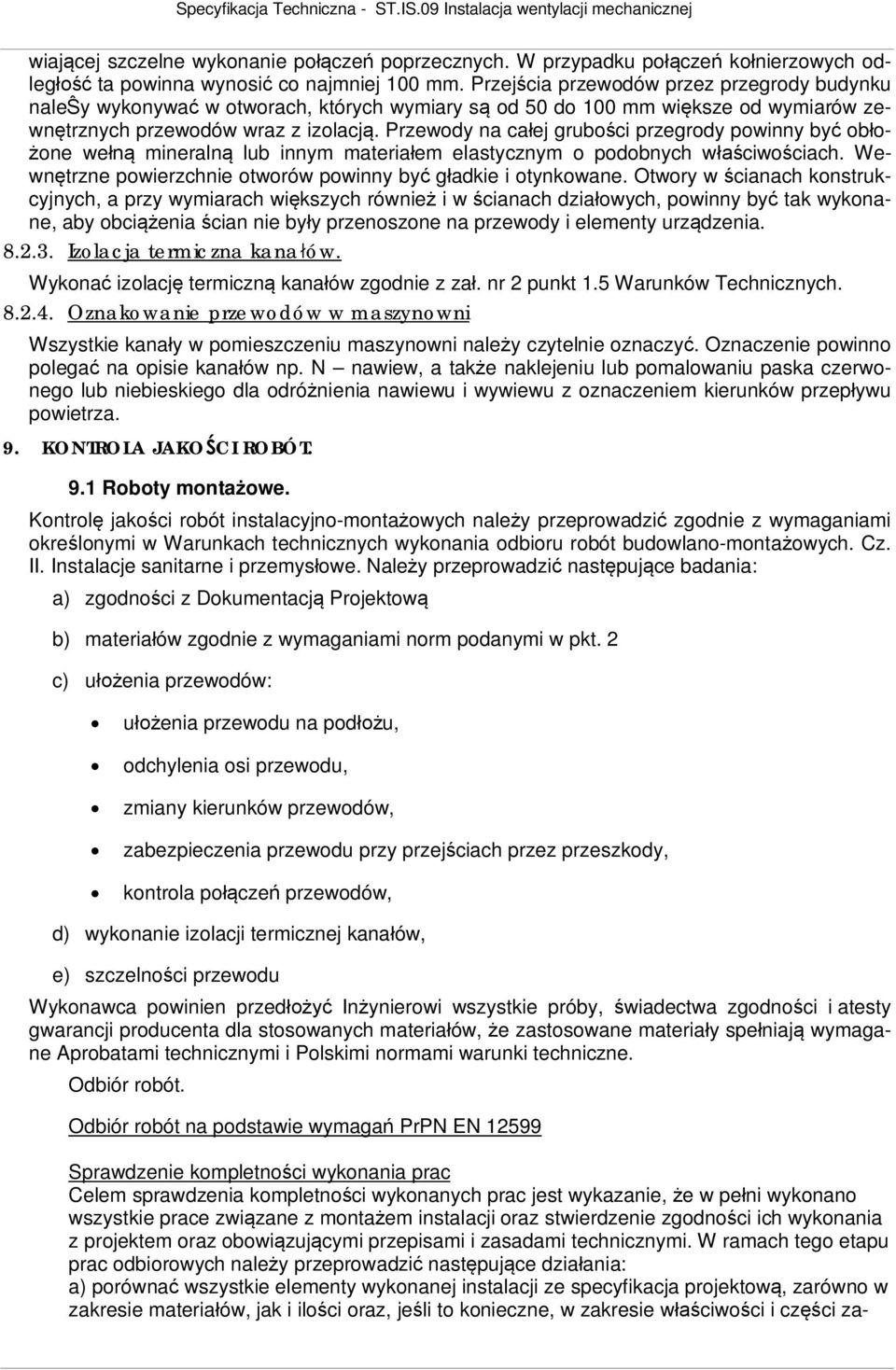

6 wiaj cej szczelne wykonanie po cze poprzecznych. W przypadku po cze ko nierzowych odleg ta powinna wynosi co najmniej 100 mm. Przej cia przewodów przez przegrody budynku nale y wykonywa w otworach, których wymiary s od 50 do 100 mm wi ksze od wymiarów zewn trznych przewodów wraz z izolacj. Przewody na ca ej grubo ci przegrody powinny by ob o- one we mineraln lub innym materia em elastycznym o podobnych w ciwo ciach. Wewn trzne powierzchnie otworów powinny by g adkie i otynkowane. Otwory w cianach konstrukcyjnych, a przy wymiarach wi kszych równie i w cianach dzia owych, powinny by tak wykonane, aby obci enia cian nie by y przenoszone na przewody i elementy urz dzenia Izolacja termiczna kana ów. Wykona izolacj termiczn kana ów zgodnie z za. nr 2 punkt 1.5 Warunków Technicznych Oznakowanie przewodów w maszynowni Wszystkie kana y w pomieszczeniu maszynowni nale y czytelnie oznaczy. Oznaczenie powinno polega na opisie kana ów np. N nawiew, a tak e naklejeniu lub pomalowaniu paska czerwonego lub niebieskiego dla odró nienia nawiewu i wywiewu z oznaczeniem kierunków przep ywu powietrza. 9. KONTROLA JAKO CI ROBÓT. 9.1 Roboty monta owe. Kontrol jako ci robót instalacyjno-monta owych nale y przeprowadzi zgodnie z wymaganiami okre lonymi w Warunkach technicznych wykonania odbioru robót budowlano-monta owych. Cz. II. Instalacje sanitarne i przemys owe. Nale y przeprowadzi nast puj ce badania: a) zgodno ci z Dokumentacj Projektow b) materia ów zgodnie z wymaganiami norm podanymi w pkt. 2 c) u enia przewodów: u enia przewodu na pod u, odchylenia osi przewodu, zmiany kierunków przewodów, zabezpieczenia przewodu przy przej ciach przez przeszkody, kontrola po cze przewodów, d) wykonanie izolacji termicznej kana ów, e) szczelno ci przewodu Wykonawca powinien przed In ynierowi wszystkie próby, wiadectwa zgodno ci i atesty gwarancji producenta dla stosowanych materia ów, e zastosowane materia y spe niaj wymagane Aprobatami technicznymi i Polskimi normami warunki techniczne. Odbiór robót. Odbiór robót na podstawie wymaga PrPN EN Sprawdzenie kompletno ci wykonania prac Celem sprawdzenia kompletno ci wykonanych prac jest wykazanie, e w pe ni wykonano wszystkie prace zwi zane z monta em instalacji oraz stwierdzenie zgodno ci ich wykonania z projektem oraz obowi zuj cymi przepisami i zasadami technicznymi. W ramach tego etapu prac odbiorowych nale y przeprowadzi nast puj ce dzia ania: a) porówna wszystkie elementy wykonanej instalacji ze specyfikacja projektow, zarówno w zakresie materia ów, jak i ilo ci oraz, je li to konieczne, w zakresie w ciwo ci i cz ci za-

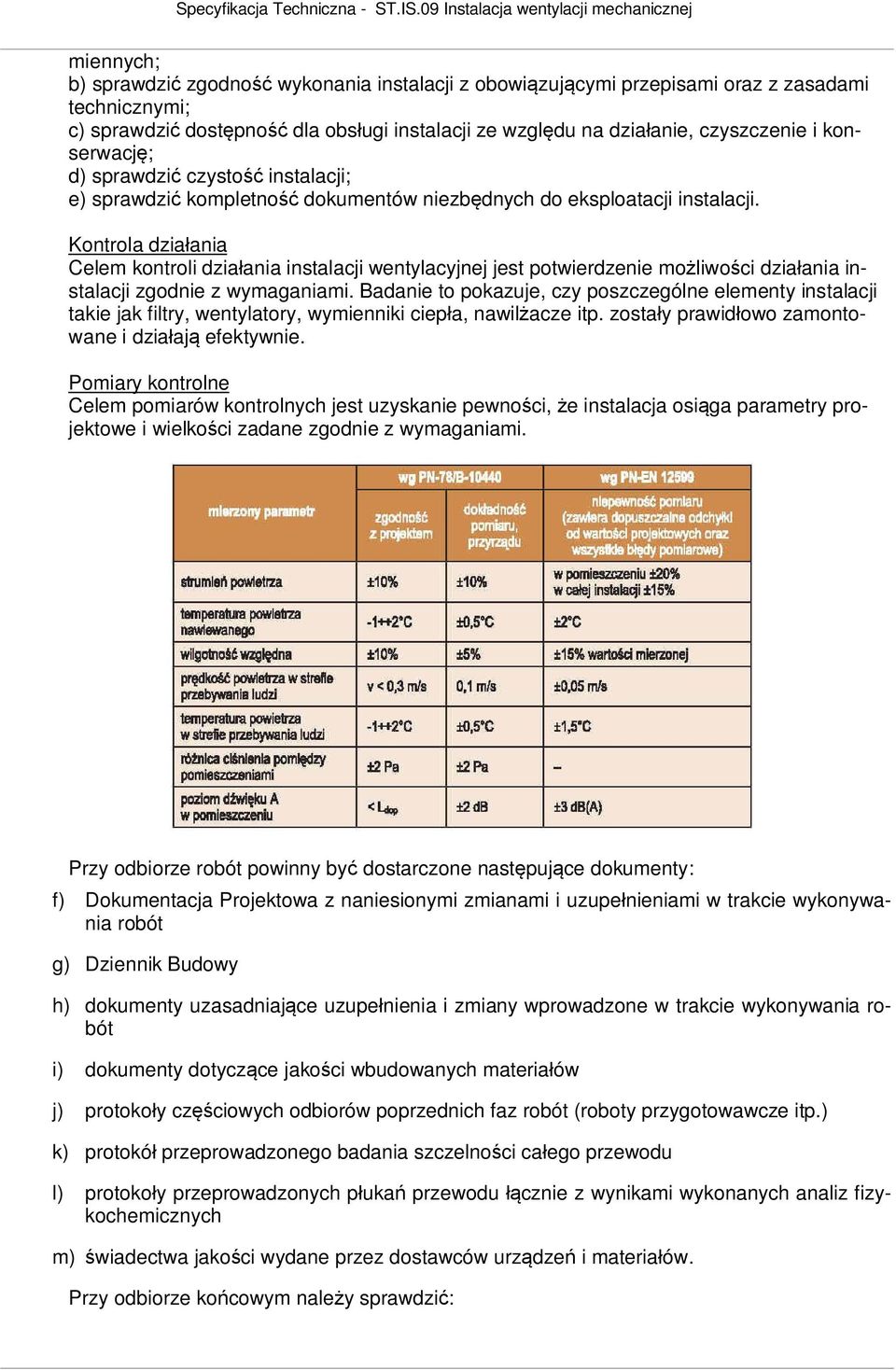

7 miennych; b) sprawdzi zgodno wykonania instalacji z obowi zuj cymi przepisami oraz z zasadami technicznymi; c) sprawdzi dost pno dla obs ugi instalacji ze wzgl du na dzia anie, czyszczenie i konserwacj ; d) sprawdzi czysto instalacji; e) sprawdzi kompletno dokumentów niezb dnych do eksploatacji instalacji. Kontrola dzia ania Celem kontroli dzia ania instalacji wentylacyjnej jest potwierdzenie mo liwo ci dzia ania instalacji zgodnie z wymaganiami. Badanie to pokazuje, czy poszczególne elementy instalacji takie jak filtry, wentylatory, wymienniki ciep a, nawil acze itp. zosta y prawid owo zamontowane i dzia aj efektywnie. Pomiary kontrolne Celem pomiarów kontrolnych jest uzyskanie pewno ci, e instalacja osi ga parametry projektowe i wielko ci zadane zgodnie z wymaganiami. Przy odbiorze robót powinny by dostarczone nast puj ce dokumenty: f) Dokumentacja Projektowa z naniesionymi zmianami i uzupe nieniami w trakcie wykonywania robót g) Dziennik Budowy h) dokumenty uzasadniaj ce uzupe nienia i zmiany wprowadzone w trakcie wykonywania robót i) dokumenty dotycz ce jako ci wbudowanych materia ów j) protoko y cz ciowych odbiorów poprzednich faz robót (roboty przygotowawcze itp.) k) protokó przeprowadzonego badania szczelno ci ca ego przewodu l) protoko y przeprowadzonych p uka przewodu cznie z wynikami wykonanych analiz fizykochemicznych m) wiadectwa jako ci wydane przez dostawców urz dze i materia ów. Przy odbiorze ko cowym nale y sprawdzi :

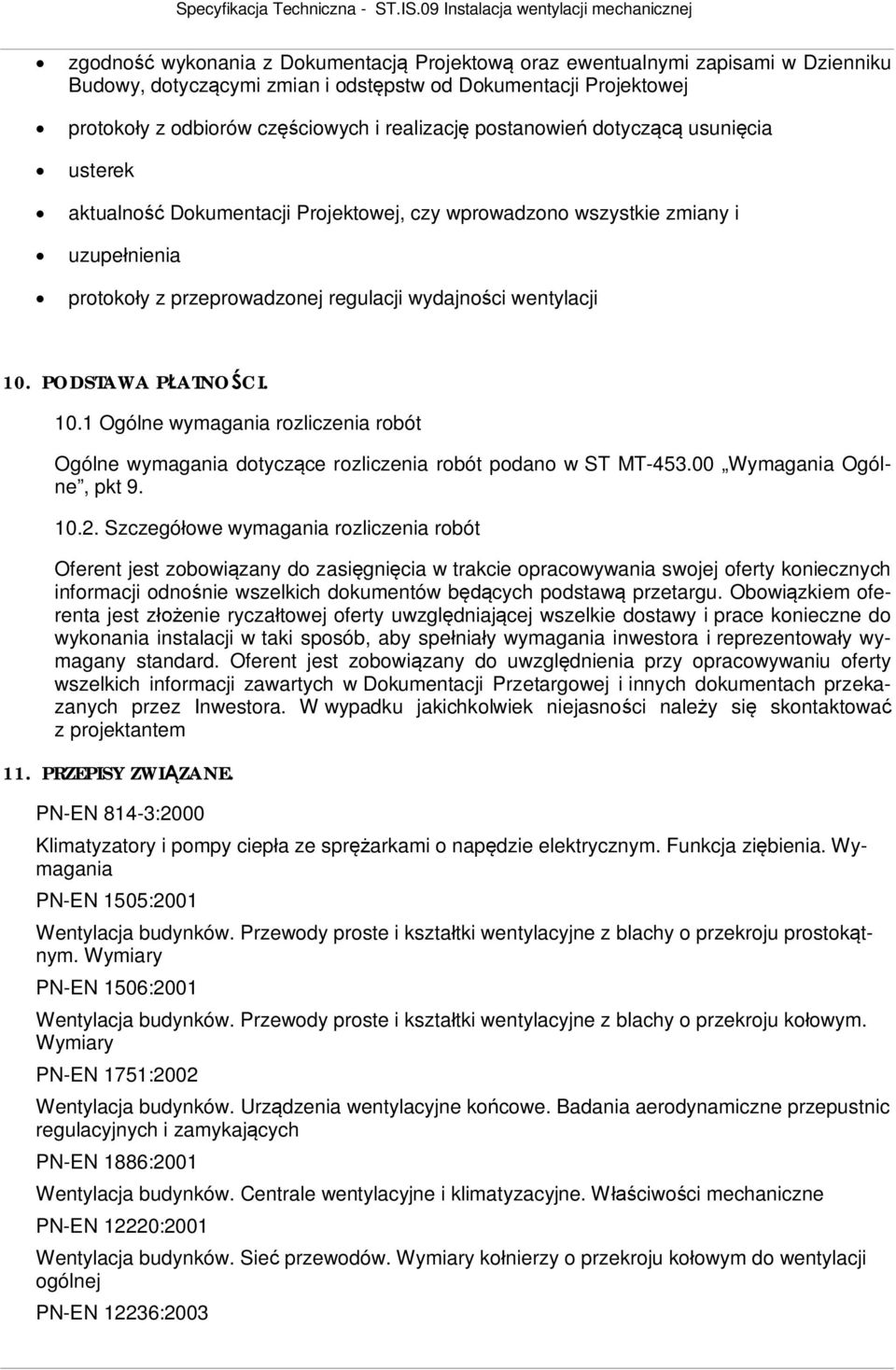

8 zgodno wykonania z Dokumentacj Projektow oraz ewentualnymi zapisami w Dzienniku Budowy, dotycz cymi zmian i odst pstw od Dokumentacji Projektowej protoko y z odbiorów cz ciowych i realizacj postanowie dotycz usuni cia usterek aktualno Dokumentacji Projektowej, czy wprowadzono wszystkie zmiany i uzupe nienia protoko y z przeprowadzonej regulacji wydajno ci wentylacji 10. PODSTAWA P ATNO CI Ogólne wymagania rozliczenia robót Ogólne wymagania dotycz ce rozliczenia robót podano w ST MT Wymagania Ogólne, pkt Szczegó owe wymagania rozliczenia robót Oferent jest zobowi zany do zasi gni cia w trakcie opracowywania swojej oferty koniecznych informacji odno nie wszelkich dokumentów b cych podstaw przetargu. Obowi zkiem oferenta jest z enie rycza towej oferty uwzgl dniaj cej wszelkie dostawy i prace konieczne do wykonania instalacji w taki sposób, aby spe nia y wymagania inwestora i reprezentowa y wymagany standard. Oferent jest zobowi zany do uwzgl dnienia przy opracowywaniu oferty wszelkich informacji zawartych w Dokumentacji Przetargowej i innych dokumentach przekazanych przez Inwestora. W wypadku jakichkolwiek niejasno ci nale y si skontaktowa z projektantem 11. PRZEPISY ZWI ZANE. PN-EN 814-3:2000 Klimatyzatory i pompy ciep a ze spr arkami o nap dzie elektrycznym. Funkcja zi bienia. Wymagania PN-EN 1505:2001 Wentylacja budynków. Przewody proste i kszta tki wentylacyjne z blachy o przekroju prostok tnym. Wymiary PN-EN 1506:2001 Wentylacja budynków. Przewody proste i kszta tki wentylacyjne z blachy o przekroju ko owym. Wymiary PN-EN 1751:2002 Wentylacja budynków. Urz dzenia wentylacyjne ko cowe. Badania aerodynamiczne przepustnic regulacyjnych i zamykaj cych PN-EN 1886:2001 Wentylacja budynków. Centrale wentylacyjne i klimatyzacyjne. W ciwo ci mechaniczne PN-EN 12220:2001 Wentylacja budynków. Sie przewodów. Wymiary ko nierzy o przekroju ko owym do wentylacji ogólnej PN-EN 12236:2003

9 Wentylacja budynków. Podwieszenia i podpory przewodów wentylacyjnych. Wymagania wytrzyma ciowe PN-EN 12238:2002 (U) Wentylacja budynków. Elementy ko cowe. Badania aerodynamiczne i wzorcowanie w zakresie zastosowa strumieniowego przep ywu powietrza PN-EN 12589:2002 (U) Wentylacja w budynkach. Nawiewniki i wywiewniki. Badania aerodynamiczne i wzorcowanie urz dze wentylacyjnych ko cowych o sta ym i zmiennym strumieniu powietrza PN-EN 12599:2002 Wentylacja budynków. Procedury bada i metody pomiarowe dotycz ce odbioru wykonanych instalacji wentylacji i klimatyzacji PN-EN 13182:2002 (U) Wentylacja w budynkach. Wymagania dotycz ce przyrz dów do pomiaru pr dko ci powietrza w wentylowanych pomieszczeniach PN-ISO 5221:1994 Rozprowadzanie i rozdzia powietrza. Metody pomiaru przep ywu strumienia powietrza w przewodzie PN-ISO :1999 Budownictwo. Wyra anie wymaga u ytkownika. Wymagania dotycz ce czysto ci powietrza PN-B-01411:1999 Wentylacja i klimatyzacja. Terminologia PN-76/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewn trznego PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i u yteczno ci publicznej. Wymagania PN-83/B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i u yteczno ci publicznej. Wymagania (Zmiana Az3) PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania PN-B-03434:1999 Wentylacja. Przewody wentylacyjne. Podstawowe wymagania i badania PN-B-76001:1996 Wentylacja. Przewody wentylacyjne. Szczelno. Wymagania i badania PN-B-76002:1996 Wentylacja. Po czenia urz dze, przewodów i kszta tek wentylacyjnych blaszanych PN-92/M Urz dzenia do oczyszczania powietrza i innych gazów. Terminologia Dz.U. Nr 75 ROZPORZ DZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie

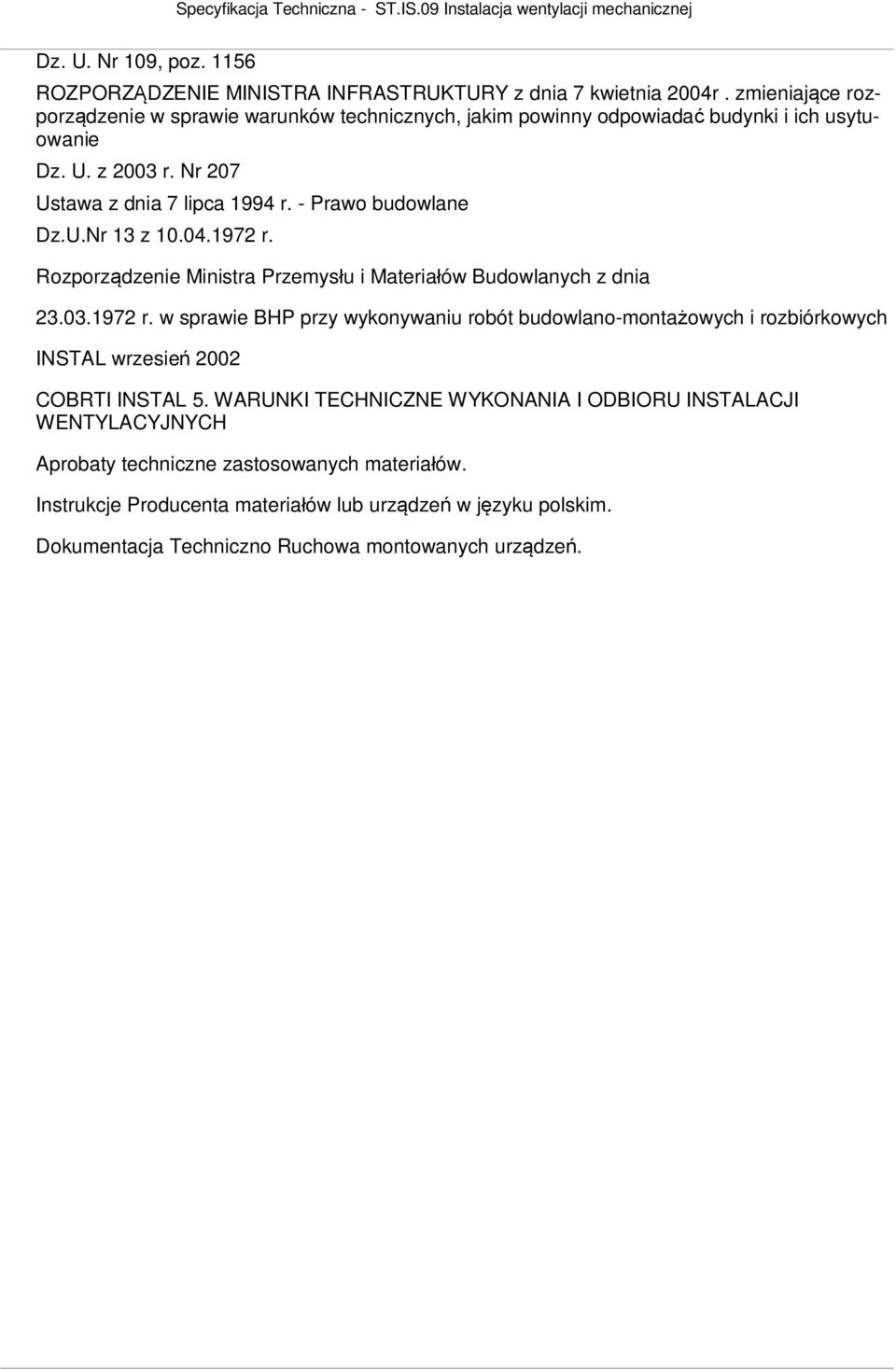

10 Dz. U. Nr 109, poz ROZPORZ DZENIE MINISTRA INFRASTRUKTURY z dnia 7 kwietnia 2004r. zmieniaj ce rozporz dzenie w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie Dz. U. z 2003 r. Nr 207 Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane Dz.U.Nr 13 z r. Rozporz dzenie Ministra Przemys u i Materia ów Budowlanych z dnia r. w sprawie BHP przy wykonywaniu robót budowlano-monta owych i rozbiórkowych INSTAL wrzesie 2002 COBRTI INSTAL 5. WARUNKI TECHNICZNE WYKONANIA I ODBIORU INSTALACJI WENTYLACYJNYCH Aprobaty techniczne zastosowanych materia ów. Instrukcje Producenta materia ów lub urz dze w j zyku polskim. Dokumentacja Techniczno Ruchowa montowanych urz dze.
