Koncepcja programowo-przestrzenna budowy małej elektrowni wodnej studium możliwości wykonania inwestycji ograniczające ryzyko inwestora.

Transkrypt

1 Koncepcja programowo-przestrzenna budowy małej elektrowni wodnej studium możliwości wykonania inwestycji ograniczające ryzyko inwestora.

2 Akty prawne Koncepcja wykonywana jest na podstawie: Ustawy Prawo Wodne z dnia 18 lipca 2001 roku z późniejszymi zmianami; Ustawy Prawo Ochrony Środowiska z dnia 27 kwietnia 2001 roku z późniejszymi zmianami; Ustawy Prawo Budowlane z dnia 7 lipca 1994 roku; Rozporządzenia Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa z dnia 20 grudnia 1996 roku w sprawie warunków technicznych, jakim powinny odpowiadać obiekty budowlane gospodarki wodnej i ich usytuowanie; Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 3 listopada 1998 roku w sprawie szczegółowego zakresu i formy projektu budowlanego; Ustawy o planowaniu i zagospodarowaniu przestrzennym z dnia 27 marca 2003 roku. Koncepcję wykonuje biuro projektowe na zlecenie inwestora. Umożliwia uzyskanie decyzji o warunkach zabudowy i zagospodarowania terenu.

3 Materiały wyjściowe Wizja lokalna i pomiary terenowe Pomiary przekroi poprzecznych wykonuje się na odcinku rzeki, który znajduje się pod wpływem piętrzenia uzyskanego na lokalizacji; W miejscu lokalizacji wykonuje się przekroje poprzeczne 150 m powyżej i poniżej osi jazu co 50 m; Następnie na odcinku 500 m poniżej i powyżej lokalizacji co 100 m wykonuje się przekrój; W górę rzeki na odcinku oddziaływania piętrzenia co 500 m; Mapy - sytuacyjno-wysokościowe w skali 1:10000; - zasadnicze w skali 1:1000; - ewidencyjne w skali 1:1000;

4 c.d. Materiały wyjściowe Charakterystyka hydrologiczna uzyskana od IMGW; Atlas podziału hydrograficznego Polski; Analiza wstępna oddziaływania na środowisko; Założenia techniczne planowanej inwestycji;

5 Zawartość koncepcji programowo-przestrzennej budowy MEW I. Część Opisowa 1. Dane ogólne: - Podstawa opracowania; - Inwestor; - Cel i zakres opracowania; - Materiały wyjściowe. 6. Teren inwestycji; 7. Analiza hydrauliczna koryta i elementów stopnia; 8. Zestawienie poszczególnych elementów zagospodarowania; 9. Opis poszczególnych rozwiązań technicznych: - Doprowadzenie wody do elektrowni, przepławki; - Zagospodarowanie terenu przyległego do terenu inwestycji; - Turbiny; -Wyprowadzenie mocy; - Jaz; - Przepławka.

6 c.d. Zawartość koncepcji programowo-przestrzennej budowy MEW Ad.I. Część Opisowa: 1. Układ komunikacyjny obiektu; 2. Wpływ obiektu na środowisko i tereny przyległe (Natura 2000, Shadow List); 3. Zgodność projektu z planem zagospodarowania przestrzennego (jeżeli taki istnieje); 4. Przyjęcie przepływu instalowanego oraz spadu elektrowni; 5. Prognoza produkcji energii elektrycznej; 6. Koncepcja technologii wykonania MEW.

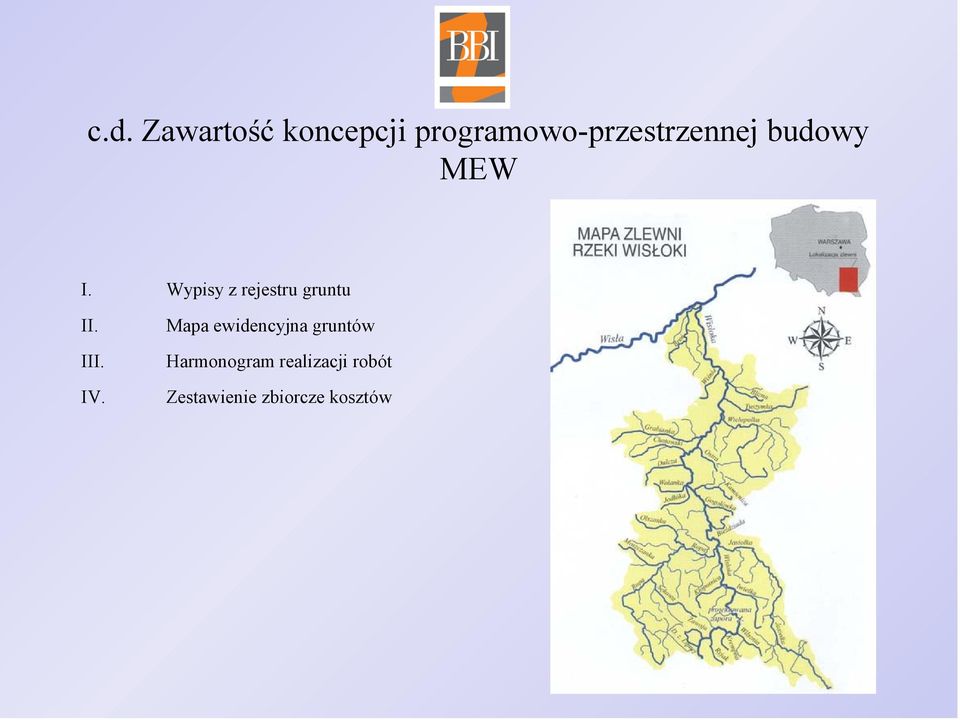

7 c.d. Zawartość koncepcji programowo-przestrzennej budowy MEW I. Wypisy z rejestru gruntu II. III. IV. Mapa ewidencyjna gruntów Harmonogram realizacji robót Zestawienie zbiorcze kosztów

8 c.d. Zawartość koncepcji programowo-przestrzennej budowy MEW I. Rysunki 1. Mapa zlewni; 2. Zasięg oddziaływania inwestycji; 3. Plan zagospodarowania terenu (jaz, przepławka, MEW); 4. Przekroje poprzeczne i profil podłużny koryta; 5. Obiekty stopnia: rzuty i przekroje; 6. Projektowane umocnienia brzegów i dna.

9 Prognoza kosztów Na tym etapie jesteśmy w stanie podać przybliżony koszt realizacji projektu MEW. Element stopnia Projektowanie Operat wodnoprawny Przepławka Jaz Budynek elektrowni Turbiny Dane hydrologiczne

10 Ryzyko inwestora Dla wypełnienia celów UE w zakresie udziału energii z odnawialnych źródeł niezbędny jest w Polsce dynamiczny rozwój energetyki wodnej. Musi on jednak odbywać się zgodnie z konstytucyjną zasadą trwałego i zrównoważonego rozwoju, a więc z równoprawnym uwzględnieniem czynników gospodarczych, społecznych i środowiskowych. Ocena ryzyka związana z niewłaściwym zlokalizowaniem Małej Elektrowni Wodnej powinna być podstawową i pierwszą czynnością wykonaną przez inwestorów przygotowujących projekt inwestycyjny, polegający na budowie MEW.

11 Czynniki ryzyka Do czynników warunkujących ocenę skali ryzyka, które należy wziąć pod uwagę przy analizie potencjalnej lokalizacji dla projektu małej elektrowni wodnej należy zaliczyć w szczególności: Sąsiedztwo obszarów wrażliwych (Parki Narodowe, Parki Krajobrazowe, Obszary Natura 2000, itp.); Wzajemne relacje przestrzenne i infrastrukturalne; Sąsiedztwo innych istniejących i planowanych elektrowni wodnych; Zapisy planów ochrony istniejących form ochrony przyrody; Plany utworzenia nowych obszarów ochrony przyrody, w szczególności w ramach sieci Natura 2000; Naturalne i antropogeniczne bariery ekologiczne; Poziom nakładów inwestycyjnych. Koncepcja programowo przestrzenna pozwala na określenie ryzyka występującego przy realizowaniu inwestycji oraz podjęciu wstępnej decyzji inwestycyjnej.

12 Dziękuję za uwagę!!! Elektrownie Wodne Zeneris - Mariusz Kostrzewa - Paweł Andrzejczak
