1 OPIS PRZEDMIOTU ZAMÓWIENIA Zał. nr 4 Przedmiotem zamówienia jest wykonanie opracowań dla Stopnia Wodnego Przewóz w km rzeki Wisły w m. Kraków, woj. małopolskie: 1. Operatu wodno prawnego w zakresie piętrzenia istniejącą budowlą piętrzącą, zgodnie z wymogami ustawy z dnia 18 lipca 2001 r. Prawo wodne (Dz.U. 2015, poz. 469), dla uzyskania pozwolenia wodnoprawnego na piętrzenie wód powierzchniowych. 2. Instrukcji gospodarowania wodą na korzystanie z wód powierzchniowych za pomocą urządzeń do jej piętrzenia, zgodnie z wymogami określonymi w Rozporządzeniu Ministra Środowiska z dnia 17 sierpnia 2006 r. w sprawie zakresu instrukcji gospodarowania wodą (Dz. U. z 2006 r. Nr 150, poz. 1087),. 3. Projektu wniosku o wydanie na rzecz Zamawiającego pozwolenia wodnoprawnego w zakresie piętrzenia i zatwierdzenia instrukcji gospodarowania wodą. Zleceniodawca: Regionalny Zarząd Gospodarki Wodnej w Krakowie, Zarząd Zlewni Wisły krakowskiej Kryspinów 278, Liszki Autor opracowania: 1. mgr inż. Bogumiła Zielińska - Szczęsny Zawartość opisu przedmiotu zamówienia. I. Opis ogólny zamówienia. II. Charakterystyka techniczna obiektów (elementów) Stopnia Wodnego Przewóz 1

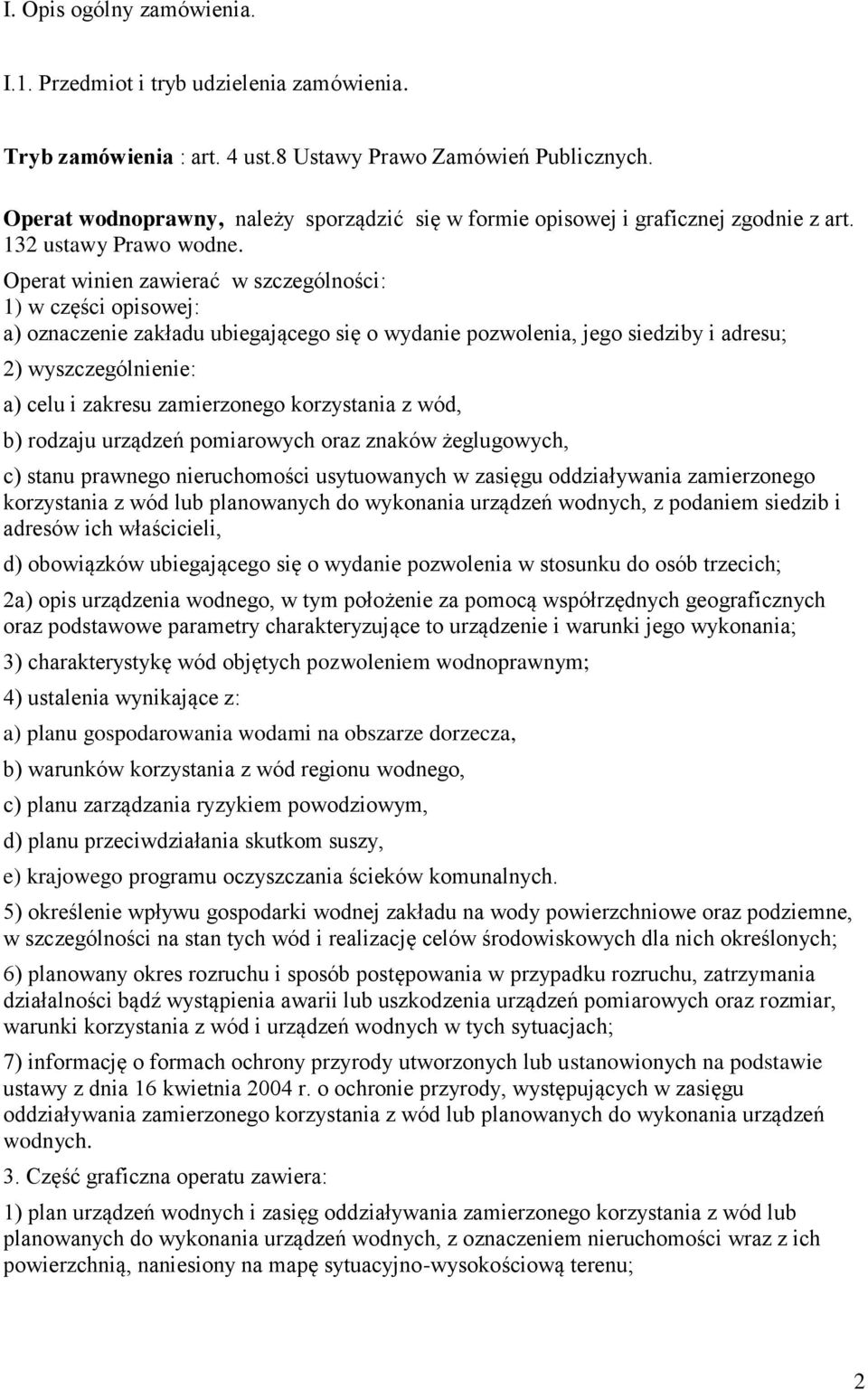

2 I. Opis ogólny zamówienia. I.1. Przedmiot i tryb udzielenia zamówienia. Tryb zamówienia : art. 4 ust.8 Ustawy Prawo Zamówień Publicznych. Operat wodnoprawny, należy sporządzić się w formie opisowej i graficznej zgodnie z art. 132 ustawy Prawo wodne. Operat winien zawierać w szczególności: 1) w części opisowej: a) oznaczenie zakładu ubiegającego się o wydanie pozwolenia, jego siedziby i adresu; 2) wyszczególnienie: a) celu i zakresu zamierzonego korzystania z wód, b) rodzaju urządzeń pomiarowych oraz znaków żeglugowych, c) stanu prawnego nieruchomości usytuowanych w zasięgu oddziaływania zamierzonego korzystania z wód lub planowanych do wykonania urządzeń wodnych, z podaniem siedzib i adresów ich właścicieli, d) obowiązków ubiegającego się o wydanie pozwolenia w stosunku do osób trzecich; 2a) opis urządzenia wodnego, w tym położenie za pomocą współrzędnych geograficznych oraz podstawowe parametry charakteryzujące to urządzenie i warunki jego wykonania; 3) charakterystykę wód objętych pozwoleniem wodnoprawnym; 4) ustalenia wynikające z: a) planu gospodarowania wodami na obszarze dorzecza, b) warunków korzystania z wód regionu wodnego, c) planu zarządzania ryzykiem powodziowym, d) planu przeciwdziałania skutkom suszy, e) krajowego programu oczyszczania ścieków komunalnych. 5) określenie wpływu gospodarki wodnej zakładu na wody powierzchniowe oraz podziemne, w szczególności na stan tych wód i realizację celów środowiskowych dla nich określonych; 6) planowany okres rozruchu i sposób postępowania w przypadku rozruchu, zatrzymania działalności bądź wystąpienia awarii lub uszkodzenia urządzeń pomiarowych oraz rozmiar, warunki korzystania z wód i urządzeń wodnych w tych sytuacjach; 7) informację o formach ochrony przyrody utworzonych lub ustanowionych na podstawie ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody, występujących w zasięgu oddziaływania zamierzonego korzystania z wód lub planowanych do wykonania urządzeń wodnych. 3. Część graficzna operatu zawiera: 1) plan urządzeń wodnych i zasięg oddziaływania zamierzonego korzystania z wód lub planowanych do wykonania urządzeń wodnych, z oznaczeniem nieruchomości wraz z ich powierzchnią, naniesiony na mapę sytuacyjno-wysokościową terenu; 2

3 2) zasadnicze przekroje podłużne i poprzeczne urządzeń wodnych oraz koryt wody płynącej w zasięgu oddziaływania tych urządzeń; 3) schemat rozmieszczenia urządzeń pomiarowych oraz znaków żeglugowych; 4) schemat funkcjonalny lub technologiczny urządzeń wodnych. Instrukcja gospodarowania wodą winna zawierać opis sposobu gospodarowania wodą i zaspokojenia potrzeb wszystkich użytkowników odnoszących korzyści z urządzenia wodnego. II Charakterystyka techniczna obiektów (elementów) Stopnia Wodnego Przewóz II.1. Lokalizacja stopnia wodnego Przewóz Stopień Przewóz jest jednym z sześciu stopni Kaskady Górnej Wisły - położonych powyżej : SW Dwory, SW Smolice, ZOH Łączany -Skawina, SW Kościuszko oraz SW Dąbie. Stopień wodny Przewóz usytuowany jest w km rzeki Wisły na terenie miasta Krakowa, na terenach należących do dzielnicy Nowa Huta. Właściciel stopnia wodnego: Skarb Państwa prawa właścicielskie wykonuje Dyrektor Regionalnego Zarządu Gospodarki Wodnej w Krakowie, ul. Marszałka J. Piłsudskiego Kraków tel. (012) , , Zarządzający stopniem wodnym: Regionalny Zarząd Gospodarki Wodnej w Krakowie Zarząd Zlewni Wisły krakowskiej z siedzibą w Kryspinowie nr 278, Liszki tel. (012)

4 II.2 Obiekty podstawowe stopnia wodnego Przewóz: Jaz Śluza komorowa z awanportem górnym i dolnym. Elektrownia wodna przepływowa o mocy 2,9 MW (Tauron Polska Energia S.A.) Elektrownia wodna będąca również obiektem stopnia, jest wyłączona z administracji RZGW w Krakowie Lokalizację stopnia wodnego Przewóz wraz z obiektami przedstawiono na mapie w skali 1: (zał.1) oraz na orientacji w skali 1:1000 (zał.2). II.3 Zadania stopnia wodnego Zadaniem stopnia wodnego Przewóz jest piętrzenie wody Wisły do rzędnej 195,30 n.p.m. ( Krondsztad) dla : stworzenia drogi wodnej, umożliwiając żeglugę na odcinku Górnej Wisły do stopnia wodnego Dąbie, umożliwienia poborów wody dla potrzeb zakładów przemysłowych a w szczególności Huty ArcelorMittal Poland i elektrociepłowni EDF Polska S.A. produkcji energii elektrycznej, II.4. Ogólna charakterystyka techniczna obiektów stopnia wodnego Jaz. Lokalizacja - km rzeki Wisły. Klasa ważności obiektu II Rzędna NPP 195,30 m n.p.m. * * Wszystkie rzędne w układzie Krondsztad. Rzędna wody dolnej średnia woda dolna waha się od 188,40.do 189,30 m n.p.m. Światło przęsła 20,00 m Ilość przęseł 4 Wysokość piętrzenia przy wodzie dolnej = 189,30 m n.p.m. 6,00 m Rzędna progu 189,30 m n.p.m. 4

5 Rzędna góry filarów jazu i przyczółka 199,75 m n.p.m. Cofka wywołana piętrzeniem sięga do SW Dąbie - km Zamknięcia główne Wysokość zasuwy od progu do osi obrotu klapy Wysokość klapy Wysokość zasuwy z klapą Rzędna górnej krawędzi klapy Rzędna dolnej krawędzi zasuwy przy maksymalnym jej podniesieniu zasuwy płaskie z klapą lodową dwudzielną 5,0 m 1,2 m 6,2 m 195,50 m n.p.m. 200,06 m n.p.m. Jaz wykonany został w przekopie, między km a rzeki Wisły, tak że licząc od góry jaz znajduje się w km , licząc zaś od dołu w km Przekop skrócił trasę rzeki o około 1km. Stare koryto Wisły obchodzi jaz z prawej strony. Z prawej strony jaz dotyka bezpośrednio filarem przepławkowym do elektrowni. Z lewej strony jaz przylega do wału powodziowego. Jaz zabezpieczono przed katastrofalnie wielką wodą. Wg projektu była to woda o prawdopodobieństwie wystąpienia raz na 150 lat Q= 3400 m 3 /s ( odpowiadająca jej rzędna zwierciadła wody na jazie m n.p.m.). Filary i przyczółek, a także zamknięcia i mechanizmy zostały wyniesione ponad ten poziom z odpowiednim zapasem bezpieczeństwa - rzędna góry filarów jazu 199,75 m n.p.m. Przepławka łososiowa typu komorowego umieszczona jest w filarze oddzielającym jaz od elektrowni. Śluza komorowa Klasa ważności obiektu Typ konstrukcji II dokowy z galeriami w ścianach ( kanały obiegowe ) Szerokość komory 12,00 m. Długość użyteczna 85,00 m. 5

6 Wysokość ścian komory 7,70 m. Rzędna korony głowy górnej Rzędna progu górnego Rzędna dna komory Rzędna korony głowy dolnej Rzędna progu dolnego 199,00 m n.p.m. 192,30 m n.p.m. 188,60 m n.p.m. 196,30 m n.p.m. 188,60 m n.p.m. Minimalna głębokość wody na progu głowy górnej 3,00 m. Stopień wodny w Przewozie nie jest podparty kolejnym stopniem poniżej i zwierciadło wody poniżej stopnia układa się w sposób naturalny, na poziomie zależnym od przepływu w Wiśle. Przez większą część roku próg dolny śluzy znajdujący się na rzędnej 188,60 m n.p.m. jest odkryty. Zamknięcia główne głowa górna wysokość rzędna górnej krawędzi wrót wrota wsporne, dwuskrzydłowe, płaskie 6,50 m 198,60 m n.p.m. głowa dolna wrota wsporne, dwuskrzydłowe, płaskie wysokość 7,50 m. rzędna górnej krawędzi wrót 196,10 m n.p.m. Głowa górna stanowi element piętrzący stopnia. Zgodnie z projektem zamknięcie głowy górnej wzniesione zostało nad spiętrzoną wodę o prawdopodobieństwie 10%. ( wg projektu napełnienie przy Q 10% - 198,17 m n.p.m.). Napełnianie i opróżnianie komory śluzy odbywa się przez krótkie kanały obiegowe znajdujące się w głowie górnej i głowie dolnej ( po dwa kanały obiegowe). 6

7 Elektrownia wodna Elektrownia Wodna znajduje się na prawym brzegu rzeki Wisły i stanowi przedłużenie w osi stopnia piętrzącego. Od jazu oddzielona jest filarem przepławkowym. Końcowa część filara przepławkowego stanowi jednocześnie ograniczenie płyty wypadowej z elektrowni. Elektrownia Wodna, o reżimie pracy przepływowym, posiada dwie turbiny Kaplana przystosowane do pracy w układzie lewarowym. Lokalizacja - przy prawym przyczółku jazu Klasa ważności obiektu II Obiekty podstawowe: kanał dolotowy kanał odpływowy budynek elektrowni wodnej. Zamawiający udostępni Wykonawcy posiadaną dokumentację archiwalną - projekty techniczne obiektów SW Przewóz. Zamawiający udostępni Wykonawcy instrukcję utrzymania i eksploatacji, która określa między innymi zasady postępowania w czasie awarii. Zasięg zamierzonego korzystania z wód 1. Wykonawca na podstawie danych uzyskanych od Zamawiającego naniesie na aktualną mapę topograficzną w skali 1: obszary wpływu piętrzenia stopniem wodnym Przewóz. 2. Wykonawca zobowiązany będzie zakupić aktualne arkusze mapy ewidencyjnej pozyskane z Państwowego Zasobu Geodezyjno Kartograficznego ( około 65 arkuszy) oraz oznaczyć na nich zasięg zamierzonego korzystania z wód z wypisaniem i zestawieniem numerów jednostek ewidencyjnych i działek ewidencyjnych ( około 1400 działek) będących w tym zasięgu. Na podstawie tych danych Zamawiający na swój koszt pozyska wypisy z ewidencji gruntów. 3. Określenie funkcji pompowni Mogiły-Kopaniec na podstawie dopływów do pompowni w okresie ostatnich 10 lat oraz analizy pracy urządzeń na podstawie danych przekazanych przez Zamawiającego. 7

8 Obowiązki Wykonawcy: 4. Wykonawca na swój koszt pozyska z Instytutu Meteorologii i Gospodarki Wodnej aktualne dane o przepływach niezbędne do opracowania instrukcji gospodarowania wodą dla stopnia wodnego Przewóz. 5. W ramach przedmiotu zamówienia Wykonawca wykonana trzy przekroje poprzeczne w miejscach charakterystycznych stopnia wodnego Przewóz: górne stanowisko stopnia wodnego dolne stanowisko; płyta wypadu dolne stanowisko; poniżej wylotu z kanału żeglugowego dolnego 3. Na podstawie wykonanych przekrojów poprzecznych należy wykonać krzywe natężenia przepływu. 8
