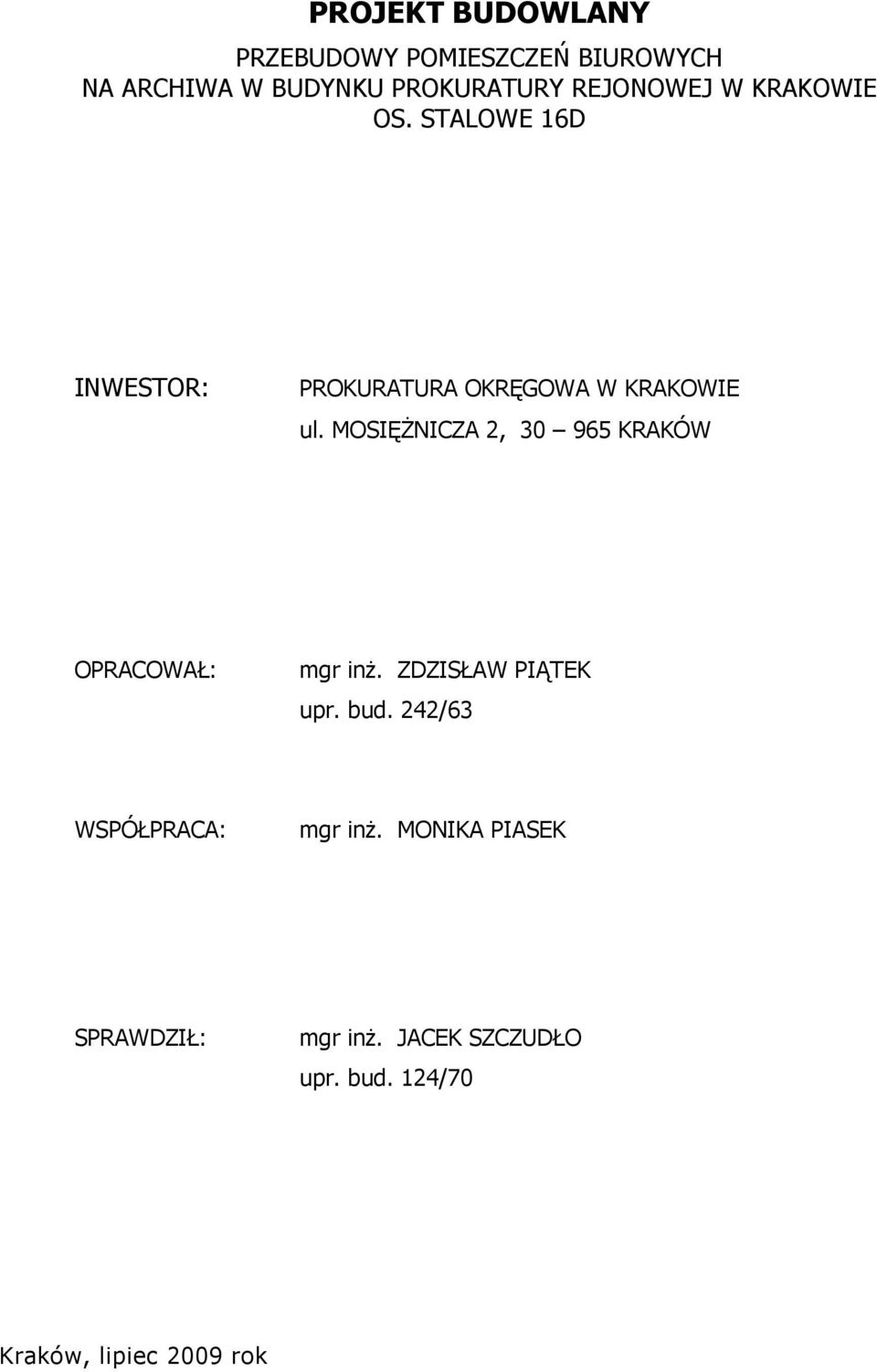

PROJEKT BUDOWLANY PRZEBUDOWY POMIESZCZEŃ BIUROWYCH NA ARCHIWA W BUDYNKU PROKURATURY REJONOWEJ W KRAKOWIE OS. STALOWE 16D
|
|
- Kornelia Pawlak
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROJEKT BUDOWLANY PRZEBUDOWY POMIESZCZEŃ BIUROWYCH NA ARCHIWA W BUDYNKU PROKURATURY REJONOWEJ W KRAKOWIE OS. STALOWE 16D INWESTOR: PROKURATURA OKRĘGOWA W KRAKOWIE ul. MOSIĘŻNICZA 2, KRAKÓW OPRACOWAŁ: mgr inż. ZDZISŁAW PIĄTEK upr. bud. 242/63 WSPÓŁPRACA: mgr inż. MONIKA PIASEK SPRAWDZIŁ: mgr inż. JACEK SZCZUDŁO upr. bud. 124/70 Kraków, lipiec 2009 rok

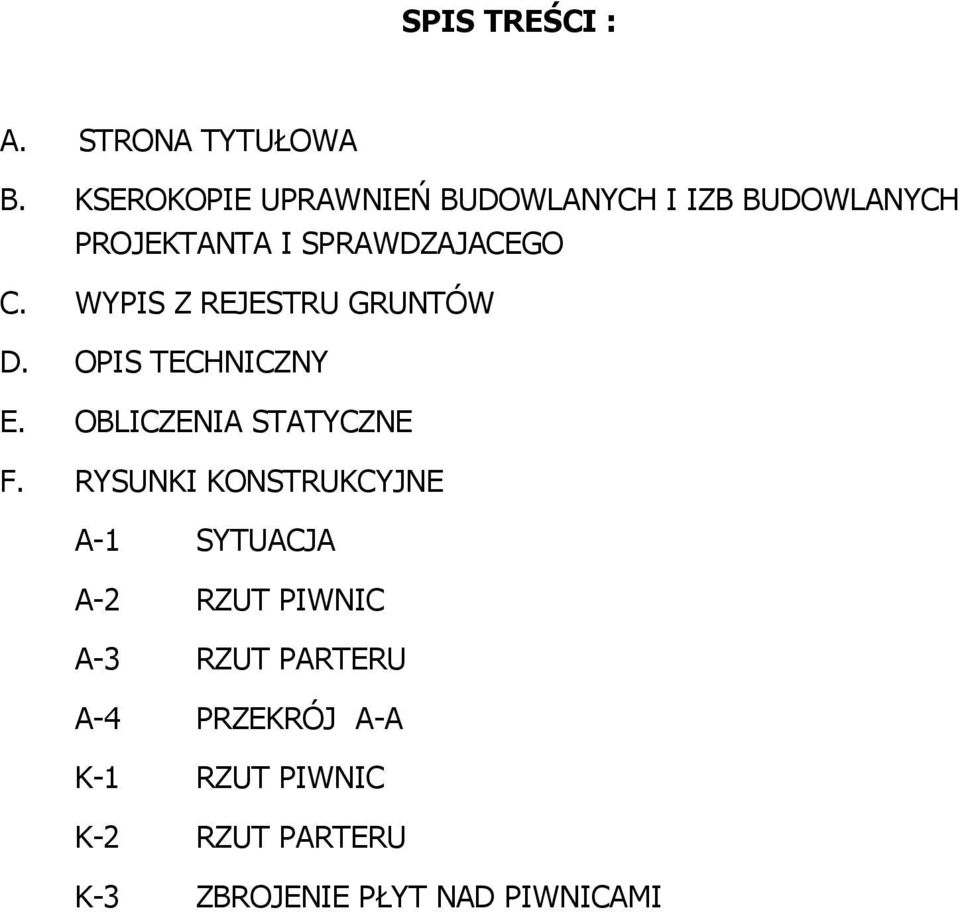

2 SPIS TREŚCI : A. STRONA TYTUŁOWA B. KSEROKOPIE UPRAWNIEŃ BUDOWLANYCH I IZB BUDOWLANYCH PROJEKTANTA I SPRAWDZAJACEGO C. WYPIS Z REJESTRU GRUNTÓW D. OPIS TECHNICZNY E. OBLICZENIA STATYCZNE F. RYSUNKI KONSTRUKCYJNE A-1 SYTUACJA A-2 RZUT PIWNIC A-3 RZUT PARTERU A-4 PRZEKRÓJ A-A K-1 RZUT PIWNIC K-2 RZUT PARTERU K-3 ZBROJENIE PŁYT NAD PIWNICAMI
3 1 PROJEKT BUDOWLANY PRZEBUDOWY POMIESZCZEŃ BIUROWYCH NA ARCHIWA W BUDYNKU PROKURATURY REJONOWEJ W KRAKOWIE OS. STALOWE 16D OPIS TECHNICZNY 1.0. Podstawy opracowania 1.1. Zlecenie Inwestora Prokuratury Okręgowej w Krakowie, ul. Mosiężnicza2 na wykonanie projektu budowlanego w branżach architektury i konstrukcji adaptacji pomieszczeń biurowych na archiwa w budynku Prokuratury Rejonowej w Krakowie, os. Stalowe 16D Inwentaryzacja M , Hotel Robotniczy, Kraków os. Stalowe 16D Projekt architektoniczny adaptacji i modernizacji budynku na Osiedlu Stalowym 16D w Krakowie na potrzeby Krajowego Rejestru Sądowego, Sąd Okręgowy w Krakowie wykonany przez Pracownię Projektową, Kraków ul. Cystersów 19a/ Analiza zagrożeń przeciwpożarowych oraz wytyczne branżowe w zakresie wymagań ochrony przeciwpożarowej. Opracowanie Pracowni Projektowej w Krakowie ul. Cystersów 19a/41 z maja 2000 roku Uzgodnienia z Inwestorem Pomiary inwentaryzacyjne i badania odkrywkowe Obowiązujące Polskie Normy i Przepisy Budowlane Przedmiot i zakres opracowania Przedmiotem opracowania jest wzmocnienie stropów nad piwnicami w pomieszczeniach przeznaczonych do zwartego składowania akt w regałach przesuwanych. Pomieszczenia z aktami usytuowane będą w poziomie piwnic i parteru w pomieszczeniach pokazanych na rysunkach inwentaryzacyjnych. Zakres opracowania obejmuje: opis techniczny, obliczenia statyczne, rysunki konstrukcyjne.

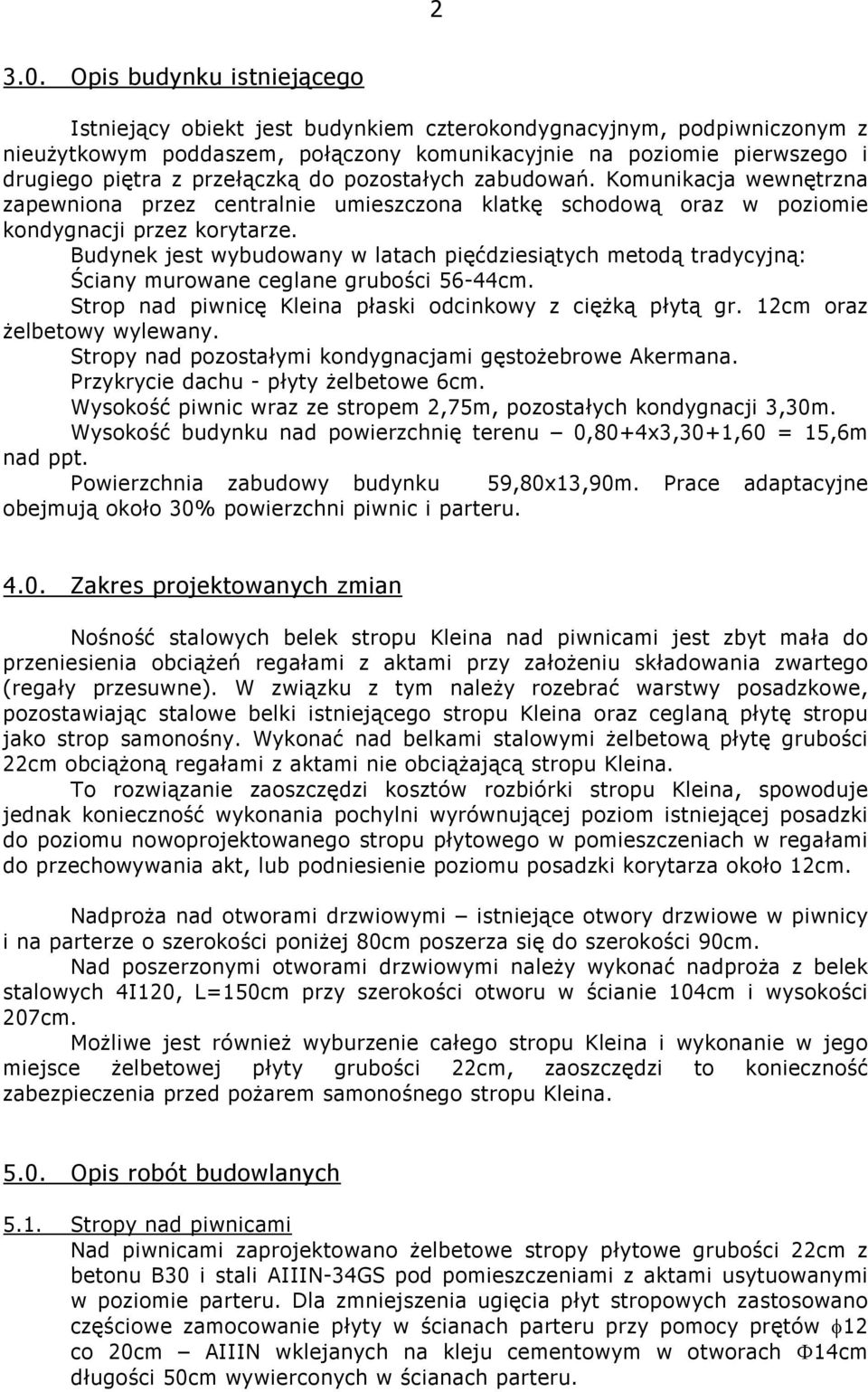

4 Opis budynku istniejącego Istniejący obiekt jest budynkiem czterokondygnacyjnym, podpiwniczonym z nieużytkowym poddaszem, połączony komunikacyjnie na poziomie pierwszego i drugiego piętra z przełączką do pozostałych zabudowań. Komunikacja wewnętrzna zapewniona przez centralnie umieszczona klatkę schodową oraz w poziomie kondygnacji przez korytarze. Budynek jest wybudowany w latach pięćdziesiątych metodą tradycyjną: Ściany murowane ceglane grubości 56-44cm. Strop nad piwnicę Kleina płaski odcinkowy z ciężką płytą gr. 12cm oraz żelbetowy wylewany. Stropy nad pozostałymi kondygnacjami gęstożebrowe Akermana. Przykrycie dachu - płyty żelbetowe 6cm. Wysokość piwnic wraz ze stropem 2,75m, pozostałych kondygnacji 3,30m. Wysokość budynku nad powierzchnię terenu 0,80+4x3,30+1,60 = 15,6m nad ppt. Powierzchnia zabudowy budynku 59,80x13,90m. Prace adaptacyjne obejmują około 30% powierzchni piwnic i parteru Zakres projektowanych zmian Nośność stalowych belek stropu Kleina nad piwnicami jest zbyt mała do przeniesienia obciążeń regałami z aktami przy założeniu składowania zwartego (regały przesuwne). W związku z tym należy rozebrać warstwy posadzkowe, pozostawiając stalowe belki istniejącego stropu Kleina oraz ceglaną płytę stropu jako strop samonośny. Wykonać nad belkami stalowymi żelbetową płytę grubości 22cm obciążoną regałami z aktami nie obciążającą stropu Kleina. To rozwiązanie zaoszczędzi kosztów rozbiórki stropu Kleina, spowoduje jednak konieczność wykonania pochylni wyrównującej poziom istniejącej posadzki do poziomu nowoprojektowanego stropu płytowego w pomieszczeniach w regałami do przechowywania akt, lub podniesienie poziomu posadzki korytarza około 12cm. Nadproża nad otworami drzwiowymi istniejące otwory drzwiowe w piwnicy i na parterze o szerokości poniżej 80cm poszerza się do szerokości 90cm. Nad poszerzonymi otworami drzwiowymi należy wykonać nadproża z belek stalowych 4I120, L=150cm przy szerokości otworu w ścianie 104cm i wysokości 207cm. Możliwe jest również wyburzenie całego stropu Kleina i wykonanie w jego miejsce żelbetowej płyty grubości 22cm, zaoszczędzi to konieczność zabezpieczenia przed pożarem samonośnego stropu Kleina Opis robót budowlanych 5.1. Stropy nad piwnicami Nad piwnicami zaprojektowano żelbetowe stropy płytowe grubości 22cm z betonu B30 i stali AIIIN-34GS pod pomieszczeniami z aktami usytuowanymi w poziomie parteru. Dla zmniejszenia ugięcia płyt stropowych zastosowano częściowe zamocowanie płyty w ścianach parteru przy pomocy prętów φ12 co 20cm AIIIN wklejanych na kleju cementowym w otworach Φ14cm długości 50cm wywierconych w ścianach parteru.

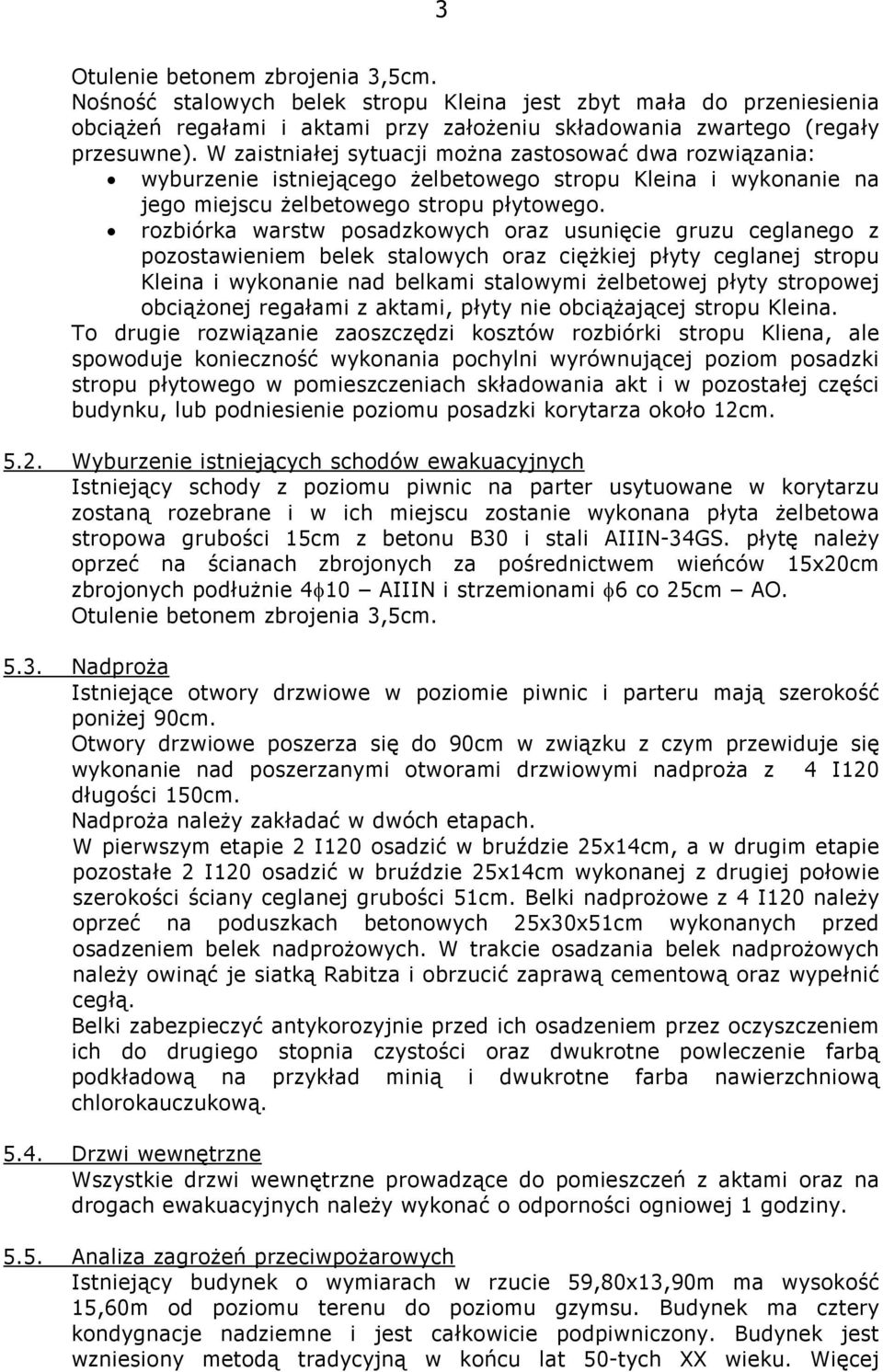

5 3 Otulenie betonem zbrojenia 3,5cm. Nośność stalowych belek stropu Kleina jest zbyt mała do przeniesienia obciążeń regałami i aktami przy założeniu składowania zwartego (regały przesuwne). W zaistniałej sytuacji można zastosować dwa rozwiązania: wyburzenie istniejącego żelbetowego stropu Kleina i wykonanie na jego miejscu żelbetowego stropu płytowego. rozbiórka warstw posadzkowych oraz usunięcie gruzu ceglanego z pozostawieniem belek stalowych oraz ciężkiej płyty ceglanej stropu Kleina i wykonanie nad belkami stalowymi żelbetowej płyty stropowej obciążonej regałami z aktami, płyty nie obciążającej stropu Kleina. To drugie rozwiązanie zaoszczędzi kosztów rozbiórki stropu Kliena, ale spowoduje konieczność wykonania pochylni wyrównującej poziom posadzki stropu płytowego w pomieszczeniach składowania akt i w pozostałej części budynku, lub podniesienie poziomu posadzki korytarza około 12cm Wyburzenie istniejących schodów ewakuacyjnych Istniejący schody z poziomu piwnic na parter usytuowane w korytarzu zostaną rozebrane i w ich miejscu zostanie wykonana płyta żelbetowa stropowa grubości 15cm z betonu B30 i stali AIIIN-34GS. płytę należy oprzeć na ścianach zbrojonych za pośrednictwem wieńców 15x20cm zbrojonych podłużnie 4φ10 AIIIN i strzemionami φ6 co 25cm AO. Otulenie betonem zbrojenia 3,5cm Nadproża Istniejące otwory drzwiowe w poziomie piwnic i parteru mają szerokość poniżej 90cm. Otwory drzwiowe poszerza się do 90cm w związku z czym przewiduje się wykonanie nad poszerzanymi otworami drzwiowymi nadproża z 4 I120 długości 150cm. Nadproża należy zakładać w dwóch etapach. W pierwszym etapie 2 I120 osadzić w bruździe 25x14cm, a w drugim etapie pozostałe 2 I120 osadzić w bruździe 25x14cm wykonanej z drugiej połowie szerokości ściany ceglanej grubości 51cm. Belki nadprożowe z 4 I120 należy oprzeć na poduszkach betonowych 25x30x51cm wykonanych przed osadzeniem belek nadprożowych. W trakcie osadzania belek nadprożowych należy owinąć je siatką Rabitza i obrzucić zaprawą cementową oraz wypełnić cegłą. Belki zabezpieczyć antykorozyjnie przed ich osadzeniem przez oczyszczeniem ich do drugiego stopnia czystości oraz dwukrotne powleczenie farbą podkładową na przykład minią i dwukrotne farba nawierzchniową chlorokauczukową Drzwi wewnętrzne Wszystkie drzwi wewnętrzne prowadzące do pomieszczeń z aktami oraz na drogach ewakuacyjnych należy wykonać o odporności ogniowej 1 godziny Analiza zagrożeń przeciwpożarowych Istniejący budynek o wymiarach w rzucie 59,80x13,90m ma wysokość 15,60m od poziomu terenu do poziomu gzymsu. Budynek ma cztery kondygnacje nadziemne i jest całkowicie podpiwniczony. Budynek jest wzniesiony metodą tradycyjną w końcu lat 50-tych XX wieku. Więcej
6 4 informacji na temat konstrukcji budynku podane jest w punkcie 3.0. opisu technicznego. Adaptacja na pomieszczenia archiwalne przy zwartym sposobie składowania (regały przesuwne) obejmuje około 30% powierzchni piwnic i parteru budynku. Ustalenie obciążenia ogniowego w pomieszczeniach archiwalnych. Obciążenie stalowymi regałami przesuwnymi zostało ustalone w obliczeniach statycznych i wynosi ono: - w poziomie piwnic przy wysokości regałów 1,80m 1050 kg/m2 - w poziomie parteru przy wysokości regałów 2,40m 1400 kg/m2. Obciążenie ogniowe w poziomie posadzki piwnic i parteru przy założeniu, że powierzchnia komunikacji wynosi około 10% powierzchni pomieszczeń archiwalnych wynosi: - w poziomie piwnic: 1050x0,86x0,90 = 803 MJ/m2 - w poziomie parteru: 1400x0,86x0,90 = 1084 MJ/m2. W istniejącym budynku ściany wewnętrzne o grubości 40-57cm i zewnętrzne 54-56cm mają klasę odporności ogniowej EI120, a gęstożebrowe stropy nad parterem oraz nad wyższymi kondygnacjami mają klasę odporności ogniowej REI60. Istniejący strop nad piwnicami wykonany jako odcinkowy strop Kleina ma niewystarczającą nośność do przeniesienia obciążenia regałami przesuwnymi w poziomie parteru dlatego będzie wyburzony i zastąpiony żelbetowym stropem płytowym o grubości 22cm przy zastosowaniu otulenia zbrojenia 3,5cm co daje temu stropowi odporność ogniową REI120. W poziomie piwnic, z pomieszczeń archiwalnych droga ewakuacyjna prowadzi bezpośrednio na podwórko a w poziomie parteru na zewnętrzne schody. W obu przypadkach długość drogi ewakuacyjnej wynosi mniej niż 20m. Rozpatrywany średniowysoki zalicza się do klasy odporności pożarowej B Bezpieczeństwo i ochrona zdrowia Zakres prowadzonych robót budowlanych przy adaptacji pomieszczeń parteru i piwnic na archiwa obejmuje: - wyburzenie istniejącego stropu odcinkowego Kleina na belkach stalowych w poziomie parteru, gdyż ma on za małą nośność do przeniesienia ciężaru regałów z aktami, - wyburzenie istniejących żelbetowych schodów z poziomu piwnic na parter usytuowanych w korytarzu, - wykonanie w miejsce wyburzonego stropu odcinkowego Kleina płyty żelbetowej grubości 22cm a w miejsce schodów płyty żelbetowej grubości 15cm. W trakcie robót rozbiórkowych przy wyburzeniu odcinkowego stropu Kleina gruz z rozbiórki należy polewać wodą by nie dopuścić do rozprzestrzenienia się kurzu w trakcie jego transportu. Wszelkie prace budowlane powinny być wykonywane zgodnie z zasadami technicznymi wykonania robót budowlanych pod nadzorem uprawnionego kierownika budowy oraz inspektora robót budowlanych. Pracownicy wykonujący roboty rozbiórkowe oraz wykonujący elementy żelbetowe

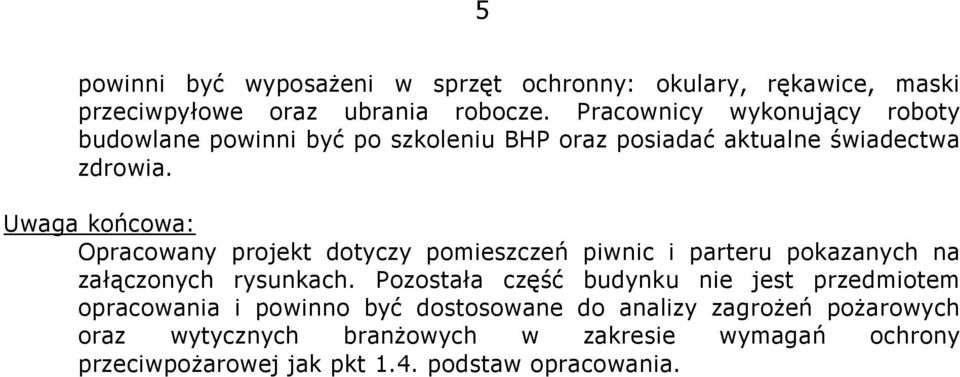

7 5 powinni być wyposażeni w sprzęt ochronny: okulary, rękawice, maski przeciwpyłowe oraz ubrania robocze. Pracownicy wykonujący roboty budowlane powinni być po szkoleniu BHP oraz posiadać aktualne świadectwa zdrowia. Uwaga końcowa: Opracowany projekt dotyczy pomieszczeń piwnic i parteru pokazanych na załączonych rysunkach. Pozostała część budynku nie jest przedmiotem opracowania i powinno być dostosowane do analizy zagrożeń pożarowych oraz wytycznych branżowych w zakresie wymagań ochrony przeciwpożarowej jak pkt 1.4. podstaw opracowania.
8 6 OBLICZENIA STATYCZNE 1.0. Sprawdzenie nośności stalowych belek istniejącego stropu Obliczenia obciążenia regałami z aktami Wymiary regałów szerokości 72cm. Regał ma sześć półek o wysokości około 30cm. Na 1mb regału przypada następujące obciążenie aktami z papierem: Ciężar akt 700 kg/m3 = 7,0 kn/m3 W poziomie piwnic wysokości regału 180cm G k = 1,00 x 2 x 0,30 x 1,80 x 7,00 = 7,56 kn/mb g o = (7,56 : 0,72) x 1,3 = 10,50 x 1,3 = 13,65 kn/m2 W poziomie parteru wysokości regału 240cm G k = 1,00 x 2 x 0,30 x 2,40 x 7,00 = 10,08 kn/mb g o = (10,08 : 0,72) x 1,3 = 14,00 x 1,3 = 18,20 kn/m2 Zestawienie obciążeń na 1m2 stropu Kleina stan istniejący : Parkiet 0,022x6,00x1,1 = 0,15 kn/m2 Wylewka cementowa 0,06x21,00x1,3 = 1,64 kn/m2 Gruz ceglany 0,10x12,00x1,2 = 1,44 kn/m2 Płyta Kleina 0,12x18,00x1,1 = 2,37 kn/m2 Tynk sufitowy 0,02x19,00x1,3 = 0,50 kn/m2 Obciążenie stałe g = 6,10 kn/m2 Ścianki działowe p1 = 1,25x1,2 = 1,50 kn/m2 Razem g + p = 9,70 kn/m2 Długość regału z aktami wynosi : 3,00m Ciężar regału z aktami wynosi : 130 kg/mb = 1,30 kn/mb. Sprawdzenie nośności belek stalowych stropu Kleina dla stropu parteru Rozstaw belek stalowych a = (1,30 + 1,64) = 1,47m.

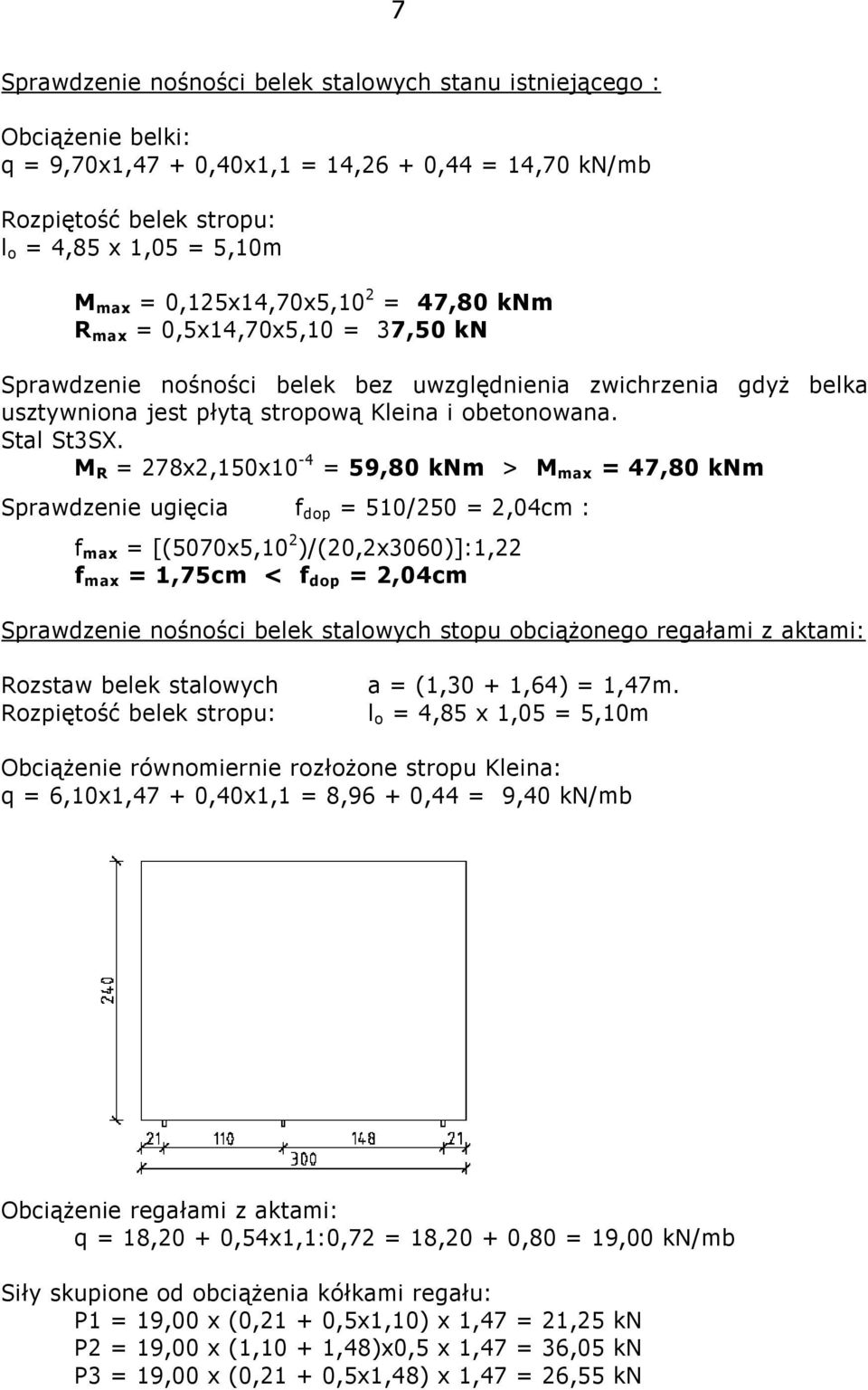

9 7 Sprawdzenie nośności belek stalowych stanu istniejącego : Obciążenie belki: q = 9,70x1,47 + 0,40x1,1 = 14,26 + 0,44 = 14,70 kn/mb Rozpiętość belek stropu: l o = 4,85 x 1,05 = 5,10m M max = 0,125x14,70x5,10 2 = 47,80 knm R max = 0,5x14,70x5,10 = 37,50 kn Sprawdzenie nośności belek bez uwzględnienia zwichrzenia gdyż belka usztywniona jest płytą stropową Kleina i obetonowana. Stal St3SX. M R = 278x2,150x10-4 = 59,80 knm > M max = 47,80 knm Sprawdzenie ugięcia f dop = 510/250 = 2,04cm : f max = [(5070x5,10 2 )/(20,2x3060)]:1,22 f max = 1,75cm < f dop = 2,04cm Sprawdzenie nośności belek stalowych stopu obciążonego regałami z aktami: Rozstaw belek stalowych a = (1,30 + 1,64) = 1,47m. Rozpiętość belek stropu: l o = 4,85 x 1,05 = 5,10m Obciążenie równomiernie rozłożone stropu Kleina: q = 6,10x1,47 + 0,40x1,1 = 8,96 + 0,44 = 9,40 kn/mb Obciążenie regałami z aktami: q = 18,20 + 0,54x1,1:0,72 = 18,20 + 0,80 = 19,00 kn/mb Siły skupione od obciążenia kółkami regału: P1 = 19,00 x (0,21 + 0,5x1,10) x 1,47 = 21,25 kn P2 = 19,00 x (1,10 + 1,48)x0,5 x 1,47 = 36,05 kn P3 = 19,00 x (0,21 + 0,5x1,48) x 1,47 = 26,55 kn
10 8 Schemat statyczny: 9,40 21,25 36,05 26,55 9,40 A ,10 B Tablica obciążeń obliczeniowych: Przekrój x [m] q l [kn/m] q p [kn/m] F [kn] A. 0, ,40 0, ,20 9,40 9,40 21, ,35 9,40 9,40 36, ,90 9,40 9,40 26,55 B. 5,10 9, ,00 Momenty zginające [knm]: A B 65,91 104,49 65,88 65,91 Siły poprzeczne [kn]: 54,63 33,38 22,57 A ,48-28,05 B -54,60 Tablica wyników obliczeń statycznych: L.p. x [m] M l [knm] M p [knm] V l [kn] V p [kn] Przęsło A - B (l 0 = 5,10 m) A. 0, , , ,20 72,32 72,32 54,63 33, ,35 104,49 104,49 22,57-13,48 2,53 101,91 101,91-15,17-15, ,90 72,29 72,29-28,05-54,60 B. 5,10 0, ,88 -- Reakcje podporowe: R A = 65,91 kn, R B = 65,88 kn -65,88 Sprawdzenie nośności belek I220 ze stali St3SX (bez uwzględnienia zwichrzenia): M R = 278x2,150x10-4 = 59,80 knm < M max = 104,50 knm Sprawdzenie ugięcia f dop = 510/250 = 2,04cm : f max = [(10450x5,10 2 )/(20,2x3060)]:1,22 f max = 3,60cm > f dop = 2,04cm
11 9 Nośność stalowych belek stropu Kleina jest zbyt mała do przeniesienia obciążeń regałami i aktami przy założeniu składowania zwartego (regały przesuwne). W zaistniałej sytuacji można zastosować dwa rozwiązania: wyburzenie istniejącego żelbetowego stropu Kleina i wykonanie na jego miejscu żelbetowego stropu płytowego. rozbiórka warstw posadzkowych oraz usunięcie gruzu ceglanego z pozostawieniem belek stalowych oraz ciężkiej płyty ceglanej stropu Kleina i wykonanie nad belkami stalowymi żelbetowej płyty stropowej obciążonej regałami z aktami, płyty nie obciążającej stropu Kleina. To drugie rozwiązanie zaoszczędzi kosztów rozbiórki stropu Kliena, ale spowoduje konieczność wykonania pochylni wyrównującej poziom posadzki stropu płytowego w pomieszczeniach składowania akt i w pozostałej części budynku Obliczenia płyty żelbetowej obciążonej regałami z aktami Zestawienie obciążeń na 1m2 płyty stropowej stan projektowany : Płytki gresowe 0,01x18,00x1,1 = 0,20 kn/m2 Klej cementowy 0,01x21,00x1,3 = 0,25 kn/m2 Wylewka samopoziomująca 0,10x12,00x1,2 = 0,55 kn/m2 Płyta żelbetowa 0,22x25,00x1,1 = 6,05 kn/m2 Obciążenie stałe g = 7,05 kn/m2 Obciążenie regałami z aktami: q = 14,00x1,3 + 1,30x1,1 : 0,72 = 18,20 + 2,00 q = 20,20 kn/mb Siły skupione od obciążenia kółkami regału: P1 = 20,20 x (0,21 + 0,5x0,86) = 12,95 kn P2 = 20,20 x 0,96 = 17,40 kn Schemat statyczny: 7,05 12,95 17,40 17,40 12,95 7,05 A ,10 B Tablica obciążeń obliczeniowych: Przekrój x [m] q l [kn/m] q p [kn/m] F [kn] A. 0, ,05 0, ,20 7,05 7,05 12, ,10 7,05 7,05 17, ,00 7,05 7,05 17, ,90 7,05 7,05 12,95 B. 5,10 7, ,00

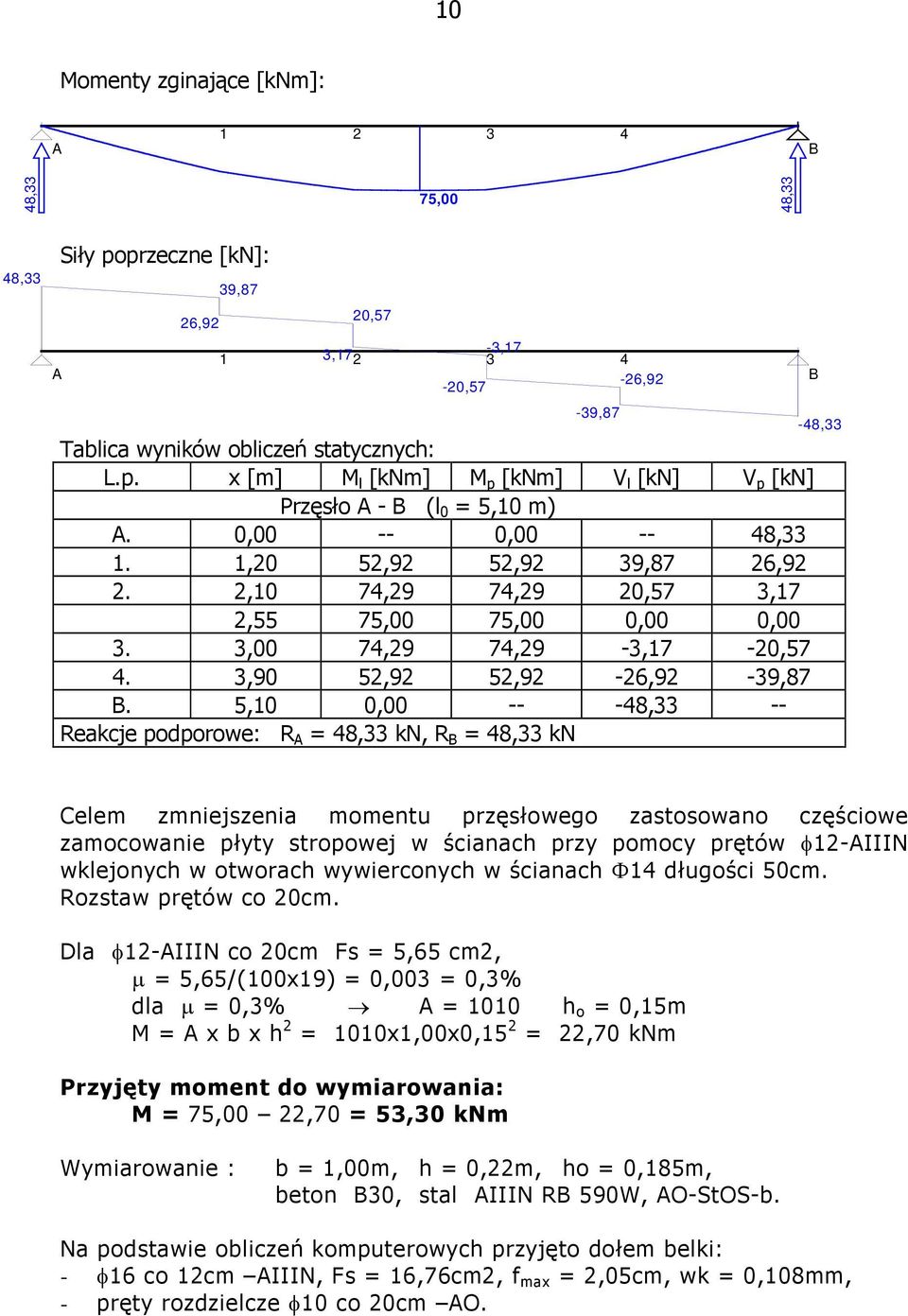

12 10 Momenty zginające [knm]: A B 48,33 75,00 48,33 48,33 A Siły poprzeczne [kn]: 26,92 39,87 20,57-3,17 1 3, ,92-20,57-39,87 Tablica wyników obliczeń statycznych: L.p. x [m] M l [knm] M p [knm] V l [kn] V p [kn] Przęsło A - B (l 0 = 5,10 m) A. 0, , , ,20 52,92 52,92 39,87 26, ,10 74,29 74,29 20,57 3,17 2,55 75,00 75,00 0,00 0, ,00 74,29 74,29-3,17-20, ,90 52,92 52,92-26,92-39,87 B. 5,10 0, ,33 -- Reakcje podporowe: R A = 48,33 kn, R B = 48,33 kn B -48,33 Celem zmniejszenia momentu przęsłowego zastosowano częściowe zamocowanie płyty stropowej w ścianach przy pomocy prętów φ12-aiiin wklejonych w otworach wywierconych w ścianach Φ14 długości 50cm. Rozstaw prętów co 20cm. Dla φ12-aiiin co 20cm Fs = 5,65 cm2, µ = 5,65/(100x19) = 0,003 = 0,3% dla µ = 0,3% A = 1010 h o = 0,15m M = A x b x h 2 = 1010x1,00x0,15 2 = 22,70 knm Przyjęty moment do wymiarowania: M = 75,00 22,70 = 53,30 knm Wymiarowanie : b = 1,00m, h = 0,22m, ho = 0,185m, beton B30, stal AIIIN RB 590W, AO-StOS-b. Na podstawie obliczeń komputerowych przyjęto dołem belki: - φ16 co 12cm AIIIN, Fs = 16,76cm2, f max = 2,05cm, wk = 0,108mm, - pręty rozdzielcze φ10 co 20cm AO.

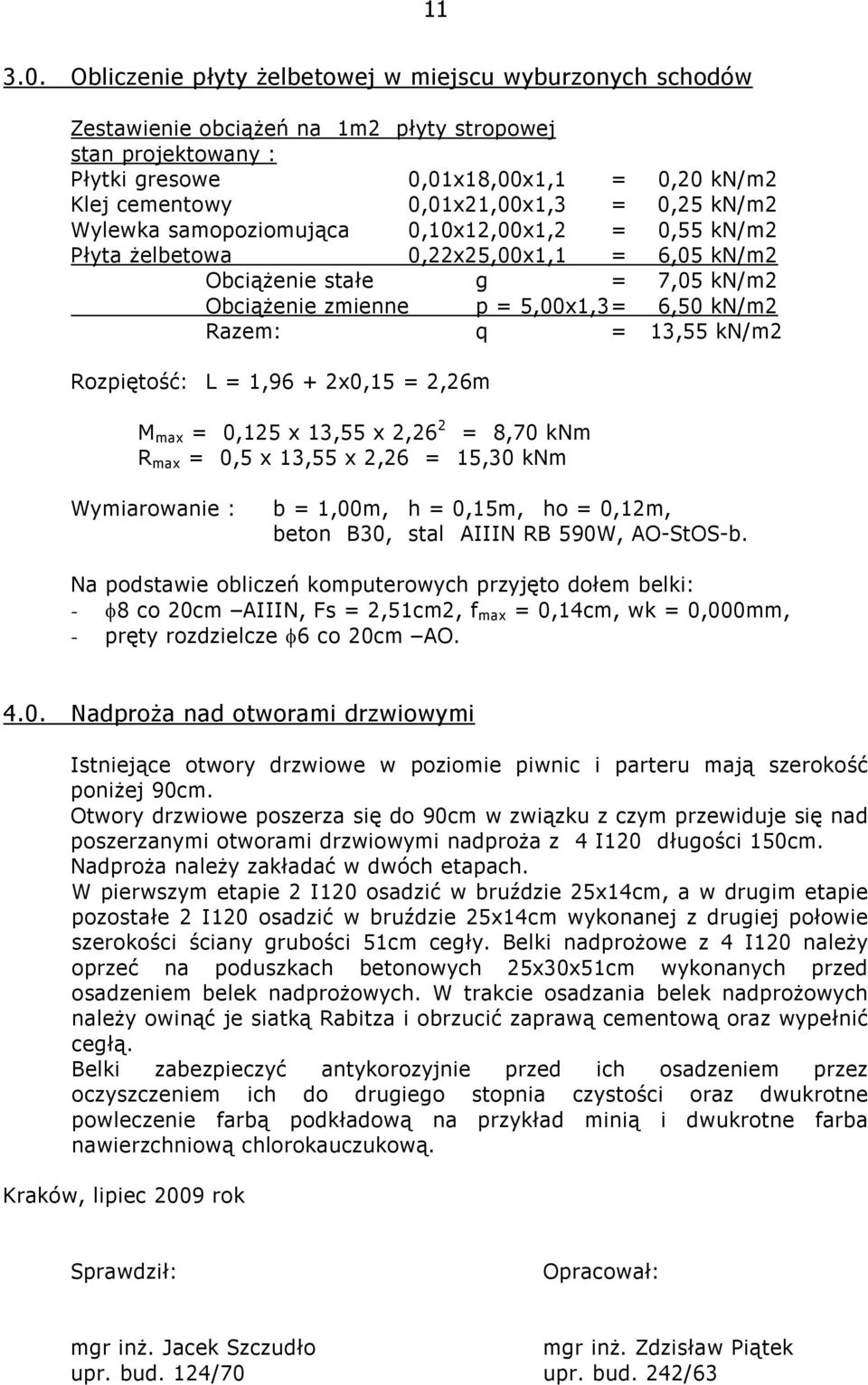

13 Obliczenie płyty żelbetowej w miejscu wyburzonych schodów Zestawienie obciążeń na 1m2 płyty stropowej stan projektowany : Płytki gresowe 0,01x18,00x1,1 = 0,20 kn/m2 Klej cementowy 0,01x21,00x1,3 = 0,25 kn/m2 Wylewka samopoziomująca 0,10x12,00x1,2 = 0,55 kn/m2 Płyta żelbetowa 0,22x25,00x1,1 = 6,05 kn/m2 Obciążenie stałe g = 7,05 kn/m2 Obciążenie zmienne p = 5,00x1,3 = 6,50 kn/m2 Razem: q = 13,55 kn/m2 Rozpiętość: L = 1,96 + 2x0,15 = 2,26m M max = 0,125 x 13,55 x 2,26 2 = 8,70 knm R max = 0,5 x 13,55 x 2,26 = 15,30 knm Wymiarowanie : b = 1,00m, h = 0,15m, ho = 0,12m, beton B30, stal AIIIN RB 590W, AO-StOS-b. Na podstawie obliczeń komputerowych przyjęto dołem belki: - φ8 co 20cm AIIIN, Fs = 2,51cm2, f max = 0,14cm, wk = 0,000mm, - pręty rozdzielcze φ6 co 20cm AO Nadproża nad otworami drzwiowymi Istniejące otwory drzwiowe w poziomie piwnic i parteru mają szerokość poniżej 90cm. Otwory drzwiowe poszerza się do 90cm w związku z czym przewiduje się nad poszerzanymi otworami drzwiowymi nadproża z 4 I120 długości 150cm. Nadproża należy zakładać w dwóch etapach. W pierwszym etapie 2 I120 osadzić w bruździe 25x14cm, a w drugim etapie pozostałe 2 I120 osadzić w bruździe 25x14cm wykonanej z drugiej połowie szerokości ściany grubości 51cm cegły. Belki nadprożowe z 4 I120 należy oprzeć na poduszkach betonowych 25x30x51cm wykonanych przed osadzeniem belek nadprożowych. W trakcie osadzania belek nadprożowych należy owinąć je siatką Rabitza i obrzucić zaprawą cementową oraz wypełnić cegłą. Belki zabezpieczyć antykorozyjnie przed ich osadzeniem przez oczyszczeniem ich do drugiego stopnia czystości oraz dwukrotne powleczenie farbą podkładową na przykład minią i dwukrotne farba nawierzchniową chlorokauczukową. Kraków, lipiec 2009 rok Sprawdził: Opracował: mgr inż. Jacek Szczudło mgr inż. Zdzisław Piątek upr. bud. 124/70 upr. bud. 242/63
