REMONT I MODERNIZACJA POMIESZCZEŃ NA PARTERZE I NA PIĘTRZE W BUDYNKU T NA POTRZEBY ZAKŁADU SYMULACJI PROCESÓW TECHNOLOGICZNYCH

Transkrypt

1 ARCHIMENTAL S.C Bytom, ul. Orląt Lwowskich 7a/12 tel fax PROJEKT KONSTRUKCJI temat: REMONT I MODERNIZACJA POMIESZCZEŃ NA PARTERZE I NA PIĘTRZE W BUDYNKU T NA POTRZEBY ZAKŁADU SYMULACJI PROCESÓW TECHNOLOGICZNYCH adres: GLIWICE ul. MIARKI numery działek: 379, 384 obręb ewidencyjny: Stare miasto 0054 jednostka ewidencyjna: Gliwice inwestor: faza: NSTYTUT METALURGII ŻELAZA IM. STANISŁAWA STASZICA GLIWICE, UL. K.MIARKI PROJEKT WYKONAWCZY OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz.U. Nr 243 poz.1623 z 2010r z późniejszymi zmianami) oświadczam, że niniejszy projekt wykonawczy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. autor opracowania inż. Grzegorz Wojaczek sprawdzający inż. Marcin Wojaczek data wykonania numer egzemplarza listopad/2013

2 SPIS ZAWARTOŚCI PROJEKTU I. Opis techniczny. II. Część rysunkowa: Rys. nr K-01 Płyta kanału technicznego korytarza 1.14 Rys. nr K-02 Podłoga pomieszczeń: 1.10, 1.11, 1.12 i

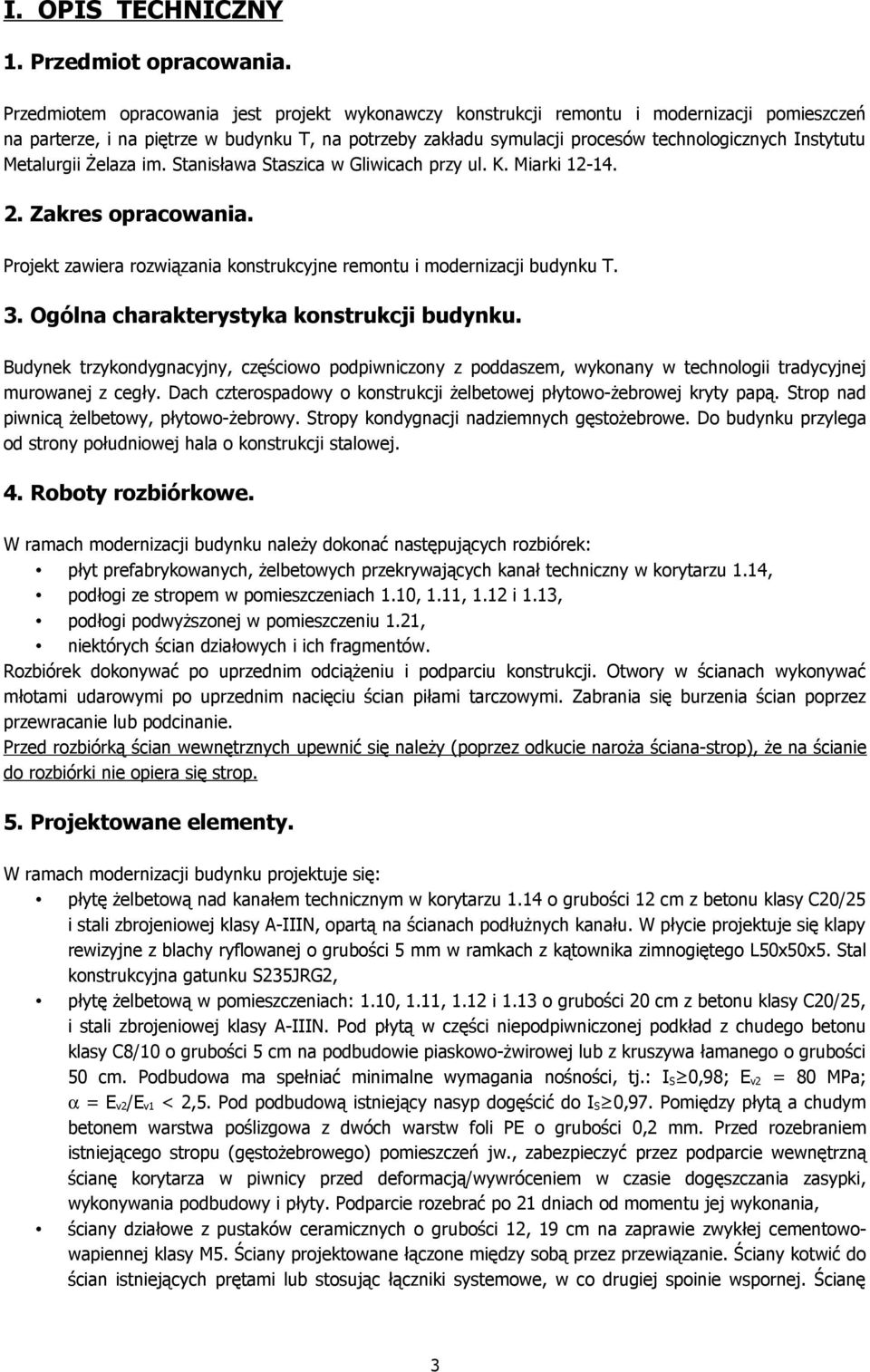

3 I. OPIS TECHNICZNY 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy konstrukcji remontu i modernizacji pomieszczeń na parterze, i na piętrze w budynku T, na potrzeby zakładu symulacji procesów technologicznych Instytutu Metalurgii Żelaza im. Stanisława Staszica w Gliwicach przy ul. K. Miarki Zakres opracowania. Projekt zawiera rozwiązania konstrukcyjne remontu i modernizacji budynku T. 3. Ogólna charakterystyka konstrukcji budynku. Budynek trzykondygnacyjny, częściowo podpiwniczony z poddaszem, wykonany w technologii tradycyjnej murowanej z cegły. Dach czterospadowy o konstrukcji żelbetowej płytowo-żebrowej kryty papą. Strop nad piwnicą żelbetowy, płytowo-żebrowy. Stropy kondygnacji nadziemnych gęstożebrowe. Do budynku przylega od strony południowej hala o konstrukcji stalowej. 4. Roboty rozbiórkowe. W ramach modernizacji budynku należy dokonać następujących rozbiórek: płyt prefabrykowanych, żelbetowych przekrywających kanał techniczny w korytarzu 1.14, podłogi ze stropem w pomieszczeniach 1.10, 1.11, 1.12 i 1.13, podłogi podwyższonej w pomieszczeniu 1.21, niektórych ścian działowych i ich fragmentów. Rozbiórek dokonywać po uprzednim odciążeniu i podparciu konstrukcji. Otwory w ścianach wykonywać młotami udarowymi po uprzednim nacięciu ścian piłami tarczowymi. Zabrania się burzenia ścian poprzez przewracanie lub podcinanie. Przed rozbiórką ścian wewnętrznych upewnić się należy (poprzez odkucie naroża ściana-strop), że na ścianie do rozbiórki nie opiera się strop. 5. Projektowane elementy. W ramach modernizacji budynku projektuje się: płytę żelbetową nad kanałem technicznym w korytarzu 1.14 o grubości 12 cm z betonu klasy C20/25 i stali zbrojeniowej klasy A-IIIN, opartą na ścianach podłużnych kanału. W płycie projektuje się klapy rewizyjne z blachy ryflowanej o grubości 5 mm w ramkach z kątownika zimnogiętego L50x50x5. Stal konstrukcyjna gatunku S235JRG2, płytę żelbetową w pomieszczeniach: 1.10, 1.11, 1.12 i 1.13 o grubości 20 cm z betonu klasy C20/25, i stali zbrojeniowej klasy A-IIIN. Pod płytą w części niepodpiwniczonej podkład z chudego betonu klasy C8/10 o grubości 5 cm na podbudowie piaskowo-żwirowej lub z kruszywa łamanego o grubości 50 cm. Podbudowa ma spełniać minimalne wymagania nośności, tj.: I S 0,98; E v2 = 80 MPa; α = E v2/e v1 < 2,5. Pod podbudową istniejący nasyp dogęścić do I S 0,97. Pomiędzy płytą a chudym betonem warstwa poślizgowa z dwóch warstw foli PE o grubości 0,2 mm. Przed rozebraniem istniejącego stropu (gęstożebrowego) pomieszczeń jw., zabezpieczyć przez podparcie wewnętrzną ścianę korytarza w piwnicy przed deformacją/wywróceniem w czasie dogęszczania zasypki, wykonywania podbudowy i płyty. Podparcie rozebrać po 21 dniach od momentu jej wykonania, ściany działowe z pustaków ceramicznych o grubości 12, 19 cm na zaprawie zwykłej cementowowapiennej klasy M5. Ściany projektowane łączone między sobą przez przewiązanie. Ściany kotwić do ścian istniejących prętami lub stosując łączniki systemowe, w co drugiej spoinie wspornej. Ścianę 3

4 pomiędzy pomieszczeniami 1.18 i 1.19 zbroić co drugą spoinę wsporną stalową kratowniczką. Ściany murować na przekładce dylatacyjnej np. z papy, zamurowania i przymurowania otworów z pustaków, i cegły ceramicznej, dziurawki/kratówki na zaprawie zwykłej cementowo-wapiennej klasy M5, nadproża nad projektowanymi otworami w ścianach o grubości 19 cm i większej, z żelbetowych, prefabrykowanych belek typ L19/N oraz beleczek żelbetowych, prostokątnych w ścianach o grubości 12 cm, belki żelbetowe (wymiany) w stropie gęstożebrowym nad I i II piętrem w miejscach wycięć otworów (przeciętych żeber stropowych) na szacht instalacyjny. Beton klasy C16/20. Stal zbrojeniowa klasy A-IIIN i A-0. Belka o szerokości 20 cm i wysokości stropu zbrojona 4#12 w narożach, i strzemionami prostokątnymi Ø6 co 15 cm. Otulina 20 mm. Belkę oprzeć na ścianie i skrajnym, ciągłym żebrze stropowym. Klasa ekspozycji XC3. 6. Zabezpieczenia antykorozyjne konstrukcji stalowej. Elementy stalowe jak ramki i blachy ryflowane rewizji kanałów technicznych cynkować ogniowo. 7. Uwagi. Z uwagi na niedokładności wykonania istniejącego obiektu, odchyłki pomiarowe, brak dokumentacji archiwalnej obiektu, co może powodować różnice wymiarowe pomiędzy stanem istniejącym a projektem, zaleca się sprawdzanie wymiarów zawartych w projekcie na budowie. Całość robót powinna być wykonana w oparciu o niniejszy projekt, projekt budowlany, wskazówki projektanta, wymogi Inwestora, zgodnie z prawem budowlanym, przepisami technicznymi i technicznobudowlanymi, oraz zasadami wiedzy technicznej. Roboty powinni wykonywać uprawnieni oraz przeszkoleni pracownicy budowlani, pod kierunkiem uprawnionego kierownika budowy i kierowników robót.... Projektant... Sprawdzający 4

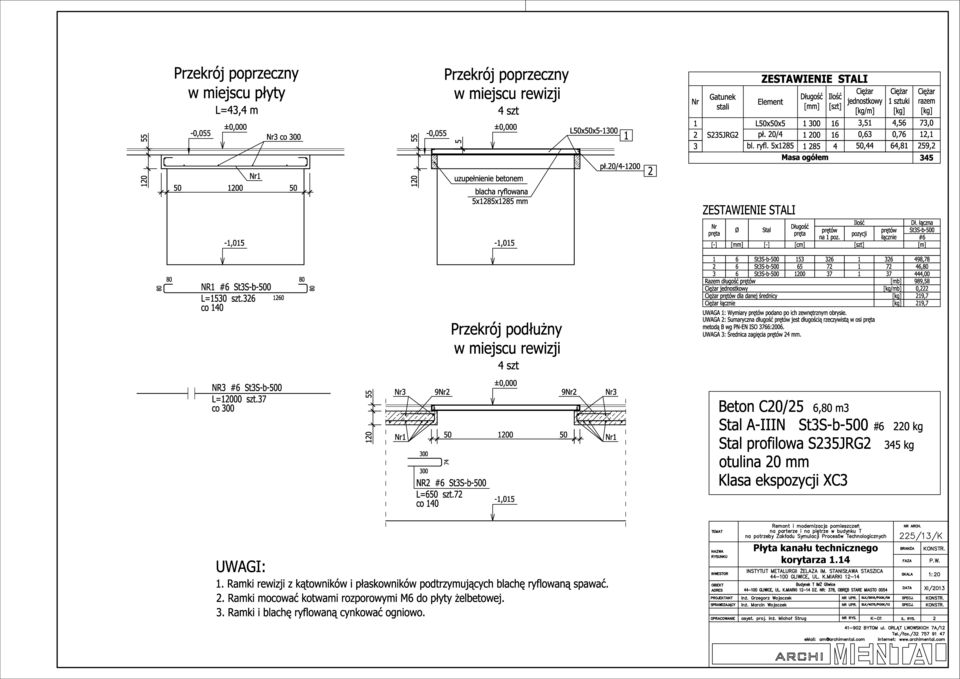

5 Płyta kanału technicznego korytarza 1.14

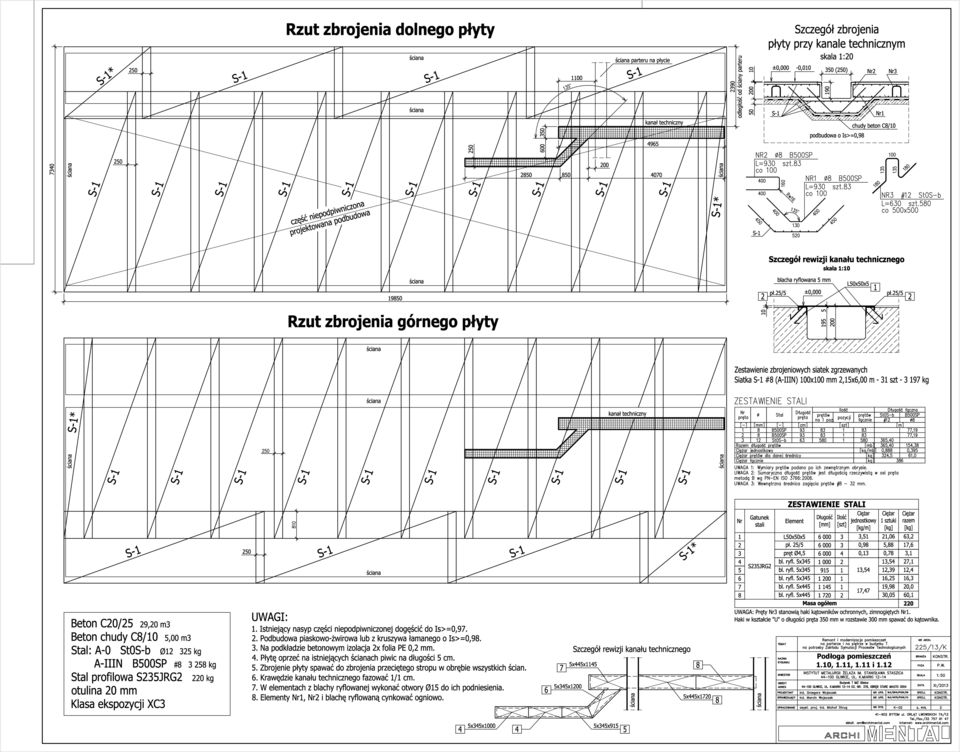

6 Podłoga pomieszczeń 1.10, 1.11, 1.11 i 1.12
