1 BURO BADAWCZOPROJEKTOWE Geologii i Ochrony Środowiska stnieje od 1988 r. Zleceniodawca: ul. Tartakowa 82, tel / Częstochowa fax Sp. z o.o. info@geobios.com.pl Biuro Architektoniczne ARCHTEKTONKA ul. Orkana 84d 422 Częstochowa Tytuł: Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) Opracował: mgr Łukasz Matyja Miejscowość: Gmina: Powiat: Województwo: Bebelno Włoszczowa włoszczowski świętokrzyskie Sprawdził: mgr inż. Dorota HermańskaNikiel (upr. nr V137) Data: Częstochowa, październik 216 r. Nr Arch.: G 192 /216

2 1 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) Spis treści 1. Wstęp Podstawa prawna Wykorzystane materiały Zastosowane Normy Charakterystyka przyrodnicza terenu badań Położenie, morfologia, hydrografia Budowa geologiczna Warunki hydrogeologiczne Analiza warunków gruntowowodnych...6 Załączniki Zał. nr 1 Mapa topograficzna, skala 1: 5 ; Zał. nr 2 Mapa dokumentacyjna, skala 1: 5; Zał. nr 3 Karty otworów geotechnicznych; Zał. nr 4 Karty wyników sondowań sondą DCP (CBR); Zał. nr 5 Przekroje geotechniczne; Zał. nr 6 Objaśnienia i tabela parametrów fizycznomechanicznych gruntów; v. 1.

3 2 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) 1. WSTĘP Przedłożoną opinię geotechniczną opracowano w związku z projektowanym przedsięwzięciem inwestycyjnym, jakim jest budowa boiska wielofunkcyjnego dla Szkoły Podstawowej im. W. Przybyszewskiego w miejscowości Bebelno (gm. Włoszczowa) na działce nr ewid Zleceniodawcą powierzonego zadania jest Biuro Architektoniczne ARCHTEKTONKA, ul. Orkana 84d, 422 Częstochowa. Zakres prac obejmował określenie warunków geotechnicznych, budowy geologicznej i warunków hydrogeologicznych w rejonie projektowanej inwestycji. W celu rozwiązania ww. zadania Zleceniodawca wyznaczył wykonanie 3 otworów geotechnicznych w narożach i na środku projektowanego boiska do głębokości 3, m każdy. Podczas prac wiertniczych dodatkowo w każdym z otworów wyprzedzająco wykonano badanie wskaźnika CBR sonda DCP (Zał. nr 4). Lokalizację otworów geotechnicznych przedstawiono na mapie dokumentacyjnej (Zał. nr 2). Łączny metraż wykonanych wierceń wyniósł 9, mb. Badania terenowe wykonano w dniu 22 września 216 r. zestawem do wierceń zmechanizowanych, sondą rdzeniową RKS małośrednicowy próbnik przelotowy oraz zestawem do wierceń niezmechanizowanych (zestaw ręczny, okrętny). Wszystkie prace wykonano w obecności dozoru geologicznego, który: wyznaczał w terenie punkty badań, określał makroskopowo litologiczne wykształcenie przewiercanych utworów z oceną konsystencji gruntów spoistych (ścinarka obrotowa), kontrolował badanie wskaźnika CBR (sonda DCP), kontrolował sposób likwidacji otworów urobkiem wcześniej wydobytym z przestrzeganiem kolejności występowania warstw, określił wysokości bezwzględne w punktach badań niwelacją w dowiązaniu do reperu roboczego: H=251,9 m n.p.m. (Zał. nr 2). Podstawą opracowania opinii jest Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 212 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych [A], według którego przyjęto obiekt budowlany pierwszej kategorii geotechnicznej. v. 1.

4 3 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) 1.1. Podstawa prawna [A]. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 212 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz.U. z 212 r. poz. 463). [B]. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43 z dnia 14 maja 1999 r., poz. 43) Wykorzystane materiały [1]. Mapa topograficzna, arkusz Secemin, godło M344D. [2]. Mapa geologiczna Polski, arkusz Secemin nr 848A i 848B w skali 1:5 (Wydawnictwa Geologiczne, 1979 r., 198 r.). [3]. Mapa hydrogeologiczna Polski, arkusz Częstochowa nr 57 w skali 1:2 (Wydawnictwa Geologiczne, 1987 r.). [4]. Kondracki J., Geografia fizyczna Polski (PWN, Warszawa 22 r.). [5]. Regionalizacja tektoniczna Polski (Komitet Naukowy PAN, Wrocław, 211 r.) [6]. Wiłun Z., Zarys geotechniki (Wydawnictwa Komunikacji i Łączności Warszawa 1982 r.). [7]. Mapa sytuacyjnowysokościowa w skali 1: Zastosowane Normy [8]. PN81 B32 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. [9]. PN86 B248 Grunty budowlane. Określenia, symbole, podział i opis gruntów. [1].PNB4452:22 Geotechnika, badania polowe. [11].PNEN SO /2:26 (AP1/AP2). Badania geotechniczne. Oznaczanie i klasyfikowanie gruntów. Część 1: Oznaczanie i opis. Część 2: Zasady klasyfikowania. [12].PNEN 19971:28/NA:21 Eurokod 7. Projektowanie geotechniczne. Część 1: Zasady ogólne. [13].PNEN 19972:29 Eurokod 7. Część 2: Rozpoznania i badanie podłoża gruntowego. [14].PNB65:1999 Geotechnika, roboty ziemne. v. 1.

5 4 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) 2. CHARAKTERYSTYKA PRZYRODNCZA TERENU BADAŃ 2.1. Położenie, morfologia, hydrografia Miejscowość BebelnoWieś położona jest w zachodniej części województwa świętokrzyskiego, w powiecie włoszczowskim, w gminie Włoszczowa. Projektowane boisko wielofunkcyjne, którego dotyczy niniejsze opracowanie, znajduje się na terenie należącym do Szkoły Podstawowej im. W. Przybyszewskiego w BebelnieWieś. W najbliższym otoczeniu omawianego terenu dominuje niska zabudowa jednorodzinna oraz nieużytki. Morfologicznie wg [4] jest to fragment Wyżyny Małopolskiej (341), makroregion Wyżyna Przedborska (341.2), mezoregion Niecka Włoszczowska (342.14). Ukształtowanie Niecki jest słabo urozmaicone i przypomina misę z płaskim dnem i wzniesionymi brzegami. Podłoże zbudowane jest ze skał kredowych, które pokrywają osady czwartorzędowe. W morfologii widoczne są wzniesienia o charakterze wydm śródlądowych utworzonych w czasie ostatniego zlodowacenia. Wysokości bezwzględne dochodzą do 2627 m n.p.m. W przeważającej części Niecka ma charakter rolniczy. Wysokości bezwzględne w punktach badań mieszczą się w przedziale od 251,2 do 251,31 m n.p.m. (Zał. nr 2), a powierzchnia terenu opada nieznacznie w kierunku południowozachodnim (Zał nr 1). Sieć hydrograficzna w rejonie badań jest dobrze rozwinięta i składa się na nią szereg bezimiennych cieków przepływających od strony zachodniej i południowej omawianego terenu, które swoje ujście mają w rzece Biała Nida, przepływającej równoleżnikowo w odlegości około 3,2 km na południe Budowa geologiczna W geologicznym podziale kraju omawiany teren badań leży w obrębie dużej struktury zwanej Synklinorium SzczecińskoMiechowskim, a szczegółowiej w jej południowowschodniej części segmencie miechowskim [5]. Jest to struktura o rozciągłości NWSE zbudowana z utworów mezozoiku, w których zapadanie w części zachodniej jest na NE, w części wschodniej na SW. Rejon badań położony jest na skrzydle wschodnim struktury. v. 1.

6 5 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) Utwory mezozoiku Najmłodszymi utworami mezozoiku są osady kredy, piętra mastrych. Są to margle piaszczyste, wapienie margliste oraz opoki. ch nierówny strop, według Mapy geologicznej [2], występuje tuż pod powierzchnią lub pod niewielkiej miąższości warstwą utworów czwartorzędowych. Ogólna miąższość utworów kredy górnej w tym rejonie wynosi kilkaset metrów. Niżej występują osady kredy dolnej i jury górnej. W wykonanych otworach badawczych do badanej głębokości (3, m p.p.t.) utworów kredy nie nawiercono. Utwory czwartorzędu Czwartorzęd reprezentowany jest przez utwory niespoiste sedymentacji lodowcowej wykształcone w postaci glin i glin piaszczystych o szarych i brązowych barwach z przewarstwieniami piasków oraz przez utwory wodnolodowcowe piaski średnie i drobne barwy brązowej i rdzawej. W strefie przypowierzchniowej zalegają utwory antropogeniczne o miąższości,6,7 m, stanowiące mieszaninę gleby, piasku i kamieni (otwór nr 3). Utworów czwartorzędowych w wykonanych otworach nie przewiercono Warunki hydrogeologiczne Wg Mapy hydrogeologicznej Polski w skali 1:2 [3] miejscowość Bebelno Wieś należy do Rejonu XV Nidziańskiego. Głównym poziomem użytkowym jest tu poziom wodonośny w utworach kredy górnej (mastrych) spękane margle wapniste i wapienie margliste. Zwierciadło wody zalega na rzędnej około 245 m n.p.m. i nie ma wpływu na przedmiotową inwestycję. Podczas przeprowadzonych badań w obrębie utworów czwartorzędowych nie stwierdzono występowania stałego poziomu wodonośnego. W otworze nr 1, na głębokości 2,3 m p.p.t., zaobserwowano wyłącznie niewielkie sączenie wód gruntowych w przewarstwieniach piaszczystych w obrębie glin piaszczystych. Należy jednak pamiętać, iż w okresach o wzmożonych opadach atmosferycznych i przy intensywnym roztopie pokrywy śnieżnej woda może gromadzić się w obrębie utworów piaszczystych zalegających na stropie lub w przewarstwieniach warstwy utworów spoistych (glin). Wody te mogą stanowić utrudnienie w okresie prowadzenia robót ziemnych. Odpływ podziemny następuje w kierunku południowozachodnim, tj. do podstawy drenażu, bezimiennego cieku stanowiącego dopływ Białej Nidy (Zał. nr 1). v. 1.

7 6 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) 3. ANALZA WARUNKÓW GRUNTOWOWODNYCH Jak wykazały wyniki badań terenowych oraz kameralnych w rozpoznanej strefie podłoża gruntowego występują wyłącznie utwory czwartorzędowe: antropogeniczne w postaci utworów nasypowych, stanowiących głównie mieszaninę gleby, piasku i domieszki kamieni o ciemnych barwach warstwa geotechniczna, niespoiste sedymentacji wodnolodowcowej wykształcone w postaci: piasków drobnych o brązowych barwach, średniozagęszczonych o uogólnionym stopniu zagęszczenia D =,5 ( D =5%) warstwa geotechniczna a2, piasków średnich, lokalnie zaglinionych o brązowych i rdzawych barwach, średniozagęszczonych o uogólnionym stopniu zagęszczenia D =,5 ( D =5%) warstwa geotechniczna b2, spoiste sedymentacji lodowcowej zaliczone do grupy C [8], wykształcone w postaci: glin o brązowych barwach, konsystencji plastycznej L =,25 ( C =,75) warstwa geotechniczna f, glin i glin piaszczystych o brązowych i szarych barwach, konsystencji twardoplastycznej L =,15 ( C =,85) warstwa geotechniczna e. Kierując się genezą i wykształceniem litologicznym utwory rozdzielono na pakiety ( ), a biorąc za podstawę uziarnienie, stopień zagęszczenia D, stopień plastyczności L (wskaźnik konsystencji C ) w obrębie pakietów wydzielono warstwy geotechniczne, przedstawione powyżej. Zaleganie warstw w takim podziale przedstawiono na przekrojach geotechnicznych (Zał. nr 5), a szczegółowy opis profili otworów geotechnicznych przedstawiono na Kartach otworów geotechnicznych (Zał. nr 3). Podstawą wyznaczania charakterystycznych wartości parametrów geotechnicznych przedstawionych na Zał. nr 6 Tabela parametrów fizycznomechanicznych gruntów były: badania makroskopowe gruntów w terenie, zależności korelacyjne ujęte w normie [8]. v. 1.

8 7 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) Warunki gruntowowodne dla wykonania przedmiotowej inwestycji W profilu pionowym w strefie wyznaczonej granicą przemarzania h Z =1, m p.p.t. [8], do głębokości,6,7 m p.p.t. na całym obszarze zalega warstwa gruntów antropogenicznych, nasypowych, głównie glebowopiaszczystych, lokalnie z domieszką kamieni (otwór nr 3). Poniżej w profilu zalegają utwory spoiste, tj. gliny piaszczyste należące do gruntów o grupie nośności G2 mało wysadzinowe przy dobrych warunkach wodnych (zwierciadło wody >2, m p.p.t.) [B]. Grunty te należy doprowadzić do grupy nośności G1 poprzez wymianę na nasyp budowlany bądź wzmocnienie. Na Zał. nr 4 przedstawiono wyniki badań sondą DCP określającą wartości wskaźnika CBR. v. 1.

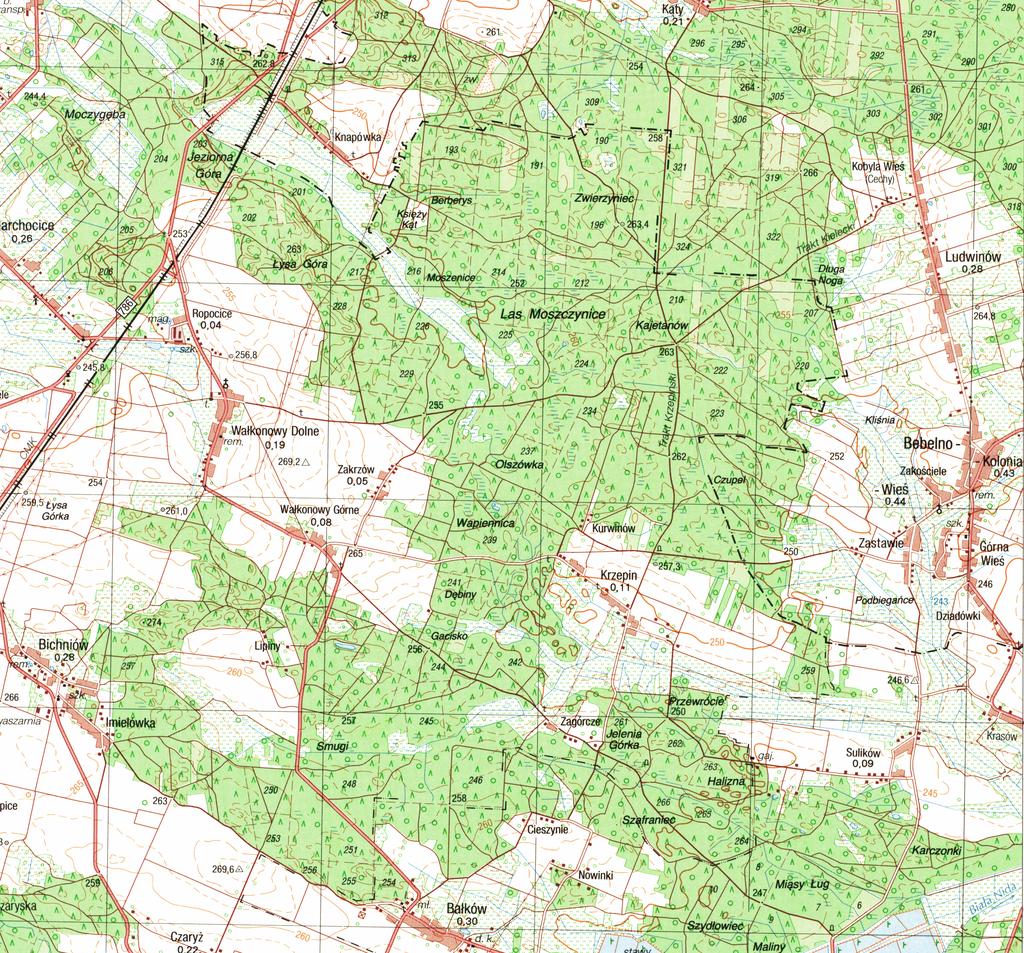

9 Fragment kopii Mapy topograficznej w skali 1:5, Arkusz Secemin, godło M344D. Objaśnienia Rejon terenu badań "GEOBOS" Częstochowa ul. Tartakowa 82 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) Sprawdził: mgr inż. D. HermańskaNikiel październik, 216 r. październik, 216 r. Opracował: mgr Łukasz Matyja SKALA 1: 5 Mapa topograficzna Zał. nr 1

10 Objaśnienia: 1 nr otworu geotechnicznego 251,2 [] Otwór geotechniczny rzędna terenu [m n.p.m.] rzędna zwierciadła wody [m n.p.m.] (zwierciadła wody nie nawiercono) Wykonana sonda DCP (CBR) 2 251,31 [] Linia przekroju geotechnicznego Reper roboczy tj.: H=251,9 m n.p.m ,17 [] 1 251,2 [] "GEOBOS" Częstochowa ul. Tartakowa 82 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) Sprawdził: mgr inż. D. HermańskaNikiel październik, 216 r. październik, 216 r. Opracował: mgr Łukasz Matyja SKALA 1: 5 1: Mapa dokumentacyjna Zał. nr 2

11 GEOBOS Sp. z o.o. ul. Tartakowa 82, 4222 Częstochowa KARTA OTWORU GEOTECHNCZNEGO Profil numer 1 Zał.Nr: 3.1 Wiertnica: Ręczna/RKS Obiekt: Boisko sportowe Miejscowość: BebelnoWieś Województwo: świętokrzyskie Zleceniodawca: ARCHTEKTONKA Witold Rudecki Wiercenie: GEOBOS Sp. z o.o., ul. Tartakowa 82, Czwa Dozór geol.: M. Nikiel System wiercenia: Ręczny Rzędna: m n.p.m. Głębokość: 3. m Skala 1 : 5 Data wiercenia: Wiercenie Głębokość zwierciadła wody [m p.p.t] Stratygrafia Skala [m] Profil Przelot [m] Opis Litologiczny Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu L CBR[%] nasyp niekontrolowany glebowopiaszczysty, ciemny 4 NNE Nasyp.7 glina piaszczysta, szarobrązowa 1. Gp[saCl] e tpl CZWARTORZĘD Czwarorzęd piasek średni zagliniony, jasnobrązowy glina piaszczysta przewarstwiona piaskiem, brązowa Gp//P[sasaCl] b2 e w szg tpl Profil numer 2 Rzędna: m n.p.m. Data: nasyp niekontrolowany glebowy, ciemny zwierciadła wody nie nawiercono NNE CZWARTORZĘD Nasyp Czwarorzęd glina piaszczysta, szarobrązowa piasek średni, brązowy piasek drobny, brązowy Gp[saCl] Pd[FSa] e b2 a2 w tpl szg Rysunek wykonano programem "GeoStar" zgodnie z Domyslna (zgodna z tematem) Kartę opracował: mgr Łukasz Matyja

12 GEOBOS Sp. z o.o. ul. Tartakowa 82, 4222 Częstochowa KARTA OTWORU GEOTECHNCZNEGO Profil numer 3 Zał.Nr: 3.2 Wiertnica: Ręczna/RKS Obiekt: Boisko sportowe Miejscowość: BebelnoWieś Województwo: świętokrzyskie Zleceniodawca: ARCHTEKTONKA Witold Rudecki Wiercenie: GEOBOS Sp. z o.o., ul. Tartakowa 82, Czwa Dozór geol.: M. Nikiel System wiercenia: Ręczny Rzędna: m n.p.m. Głębokość: 3. m Skala 1 : 5 Data wiercenia: Wiercenie Głębokość zwierciadła wody [m p.p.t] Stratygrafia Skala [m] Profil Przelot [m] Opis Litologiczny Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu L CBR[%] nasyp niekontrolowany glebowopiaszczystokamienisty, ciemny 25 NNE Nasyp 1..6 glina piaszczysta przewarstwiona piaskiem, szara Gp//P[sasaCl] e tpl.15 6 CZWARTORZĘD Czwarorzęd piasek średni, rdzawy glina, brązowa glina, brązowoszara G[saclSi] b2 f e w szg pl tpl Rysunek wykonano programem "GeoStar" zgodnie z Domyslna (zgodna z tematem) Kartę opracował: mgr Łukasz Matyja

13 Karta sondowania DCP (CBR) Zał. 4.1 Punkt: Otwór nr 1 Obiekt: Boisko sportowe Data: 22 X 16 Lokalizacja: BebelnoWieś Numer sondy: 1 gm. Włoszczowa km drogi: Dozór: M. Nikiel Odległość od osi: Opracował: mgr Łukasz Matyja Głębokość wody: brak zwierciadła wody lość Skumulowane uderzeń zagłębienie (mm) Głębokość [mm],1 1, 1, 1, ,1 1, CBR 1, 1, Głębokość [cale] Szacowana nośność gruntu [kpa] Głębokość [mm] Głębokość [cale] Szacowana nośność gruntu [kg/cm2] 39

14 Karta sondowania DCP (CBR) Zał. 4.2 Punkt: Otwór nr 2 Obiekt: Boisko sportowe Data: 22 X 16 Lokalizacja: BebelnoWieś Numer sondy: 2 gm. Włoszczowa km drogi: Dozór: M. Nikiel Odległość od osi: Opracował: mgr Łukasz Matyja Głębokość wody: brak zwierciadła wody lość uderzeń Skumulowane zagłębienie (mm) Głębokość [mm],1 1, 1, 1, ,1 1, CBR 1, 1, Szacowana nośność gruntu [kpa] Głębokość [cale] Głębokość [mm] Głębokość [cale] Szacowana nośność gruntu [kg/cm2] 39

15 Karta sondowania DCP (CBR) Zał. 4.3 Punkt: Otwór nr 3 Obiekt: Boisko sportowe Data: 22 X 16 Lokalizacja: BebelnoWieś Numer sondy: 3 gm. Włoszczowa km drogi: Dozór: M. Nikiel Odległość od osi: Opracował: mgr Łukasz Matyja Głębokość wody: brak zwierciadła wody lość Skumulowane uderzeń zagłębienie (mm) Głębokość [mm] Głębokość [mm],1 1, 1, 1, ,1 1, CBR 1, 1, Szacowana nośność gruntu [kpa] Głębokość [cale] Głębokość [cale] Szacowana nośność gruntu [kg/cm2] 39

16 PRZEKRÓJ GEOTECHNCZNY ' PRZEKRÓJ GEOTECHNCZNY ' m n.p.m m n.p.m. 252 m n.p.m m n.p.m CBR=7%..7 CBR=25% CBR=4%. CBR=7% CBR=5% Gp[saCl] L=.15 a2 Pd[FSa] e b2 CBR=6% e f Gp//P[sasaCl] L=.15 G[saclSi] L=.25 G[saclSi] L= CBR=8% Gp[saCl] L=.15 b2 e e Gp//P[sasaCl] L=.15 CBR=5% f Gp//P[sasaCl] L=.15 G[saclSi] L=.25 G[saclSi] L= Gł. 3. Gł Gł. 3. Gł m m 3 m n.p.m PRZEKRÓJ GEOTECHNCZNY ' m n.p.m CBR=7%.7 CBR=4% CBR=5% Gp[saCl] L=.15 e CBR=8% 1.3 Gp[saCl] L= Gł. 3. Rysunek wykonano programem "GeoStar" 2 Pd[FSa] a2 b2 38.7m e Gł. 3. Gp//P[sasaCl] L= "GEOBOS" Częstochowa ul. Tartakowa 82 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) Sprawdził: Opracował: SKALA 1: 5 5 mgr inż. D. HermańskaNikiel mgr Łukasz Matyja październik, 216 r. październik, 216 r. Przekroje geotechniczne,, Zał. nr 5

17 CHARAKTERYSTYCZNE WARTOŚC PARAMERTÓW GEOTECHNCZNYCH GRUNTÓW ustalone wg PN 81/B32 Stopień Stopień Kąt tarcia Moduł Wilgotność Gęstość Barwa na Rodzaj Stan i konwiek Spójność zagęszczenia plastyczności wewnętrznego ściśliwości naturalna objętościowa Geneza Pakiet Warstwa przekroju gruntu systencja i konsolidacja Cu [kpa] 3 D L Wn [%] E [kpa] r [t*m ] f nn a2 Pd szg, b2 Ps szg, f G pl, ,65 1, , 24 1,7 5 1, , (GLF) lodowcowa (GL) Gp,G e tpl Stan wilgotności gruntów niespoistych 14 grunt małowilgotny 22 grunt wilgotny grunt nawodniony, G [saclsi] glina Pd [FSa] piasek drobny Ps [MSa] piasek średni // przewarstwienie gruntu D=,5 stopień zagęszczenia L=,15 stopień plastyczności C=,85 wskaźnik konsystencji 2,5 5 wodnolodowcowa nn [Mg] nasyp niekontrolowany Gp [sacl] glina piaszczysta antropogeniczna (Mg) czwartorzęd Opis warstw C 2,152,2 Gęstość objętościowa gruntów niespoistych grunt małowilgotny 1,7 grunt wilgotny 1,85 2, grunt nawodniony fsamsafsa Stan gruntu Grunty niespoiste średniozagęszczone [szg] D=,35,65; 3565 [%] Grunty spoiste twardoplastyczne [tpl] L=,,25; C=1,,75 plastyczne [pl] L=,25,5; C=,75,5 frakcja drugorzędna (domieszki) + wg normy PN86/B248 przewarstwienie // na pograniczu / frakcja główna Pd [FSa] wg normy PNEN SO Zwierciadło wody sączenie [m p.p.t.] "GEOBOS" Częstochowa ul. Tartakowa 82 Opinia geotechniczna dla projektowanej budowy boiska wielofunkcyjnego na dz. nr ewid. 549 w miejscowości BebelnoWieś (gm. Włoszczowa) Sprawdził: mgr inż. D. HermańskaNikiel październik, 216 r. październik, 216 r. Opracował: mgr Łukasz Matyja Objaśnienia i tabela parametrów fizycznomechanicznych gruntów Zał. nr 6
