1 BIURO BADAWCZO-PROJEKTOWE Geologii i Ochrony Środowiska Istnieje od 1988 r. Zleceniodawca: ul. Tartakowa 82, tel / Częstochowa fax Sp. z o.o. info@geobios.com.pl Usługi Projektowe Inżynierskie i Budowlane Joanna Pluta ul. Chłodna 9b Radomsko Temat: Opinia geotechniczna dla budowy zbiornika retencyjnoinfiltracyjnego w Radomsku przy ul. Św. Rocha Opracował: mgr Łukasz Matyja Miejscowość: Gmina: Powiat: Województwo: Radomsko Radomsko radomszczański łódzkie Sprawdził: mgr Marzenna Morawska (nr upr. VII-1177) Data: Częstochowa, lipiec 2014 r. Nr Arch.: GI 126 /2014

2 1 Opinia geotechniczna dla budowy zbiornika retencyjno-infiltracyjnego w Radomsku przy ul. Św. Rocha Spis treści 1. Wstęp Podstawa Wykorzystane materiały Zastosowane normy Charakterystyka terenu badań Położenie, morfologia i hydrografia Budowa geologiczna Warunki hydrogeologiczne Analiza warunków posadowienia...6 Załączniki Zał. 1 - Mapa topograficzna, skala 1:50 000; Zał. 2 - Mapa dokumentacyjna, skala 1:500; Zał. 3 - Karty otworów geotechnicznych i wyniki analizy granulometrycznej gruntu; Zał. 4 - Przekrój geotechniczny i objaśnienia do przekroju geotechnicznego v. 1.0

3 2 Opinia geotechniczna dla budowy zbiornika retencyjno-infiltracyjnego w Radomsku przy ul. Św. Rocha 1. WSTĘP Przedstawioną opinię opracowano na zlecenie firmy: Usługi Projektowe Inżynierskie i Budowlane Joanna Pluta z siedzibą przy ul. Chłodnej 9 w Radomsku, w związku z zamierzeniem inwestycyjnym, jakim jest budowa zbiornika retencyjno-infiltracyjnego o powierzchni ok m 2 przy ul. Św. Rocha w Radomsku. W celu wykonania zadania, jakie stawia opracowanie czyli określeniu warunków gruntowych i wodnych wykonano 2 otwory badawcze o głębokości 5,0 m każdy, których lokalizację przedstawiono na mapie dokumentacyjnej (Zał. nr 2). Łączny metraż wierceń wyniósł 10 mb. Badania terenowe wykonano w dniu r. zestawem niezmechanizowanym (zestaw ręczny okrętny) oraz zmechanizowanym (RKS) w obecności geologa, który na bieżąco: wyznaczał w terenie punkty badań, określał makroskopowo litologiczne wykształcenie przewiercanych utworów, określał konsystencję gruntów spoistych na podstawie badań makroskopowych, prowadził pomiar zwierciadła wody (świstawka hydrogeologiczna i taśma), kontrolował sposób likwidacji otworów urobkiem wcześniej wydobytym z przestrzeganiem kolejności zalegania warstw, określił wysokości bezwzględne w punktach badań niwelacją w dowiązaniu do reperu roboczego o znanej wysokości H=230,0 m n.p.m.. Podstawę opracowania stanowiło Rozporządzenie Ministra Transportu i Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych [A], według którego przyjęto obiekt budowlany drugiej kategorii geotechnicznej przy złożonych warunkach gruntowych ze względu na dużą miąższość nasypów niekontrolowanych (do 3,8 m p.p.t. stwierdzonych w otworze nr 1) Podstawa [A]. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz.U. z 2012 r. poz. 463). v. 1.0

4 3 Opinia geotechniczna dla budowy zbiornika retencyjno-infiltracyjnego w Radomsku przy ul. Św. Rocha 1.2. Wykorzystane materiały [1]. Mapa geologiczna Polski, arkusz nr 773 Radomsko w skali 1: (Wydawnictwa Geologiczne, 1978 r.). [2]. Mapa hydrogeologiczna Polski, arkusz nr 773 w skali 1: (PIG i MŚ 2000 r.). [3]. Kondracki J., Geografia fizyczna Polski (PWN Warszawa 2002 r.) [4]. Mapa sytuacyjno-wysokościowa w skali 1:500. [5]. Wyniki prac wykonanych w terenie Zastosowane normy [6]. PN-81 B Grunty budowlane, Posadowienie Bezpośrednie budowli. Obliczenia statyczne i projektowanie. [7]. PN-86 B Grunty budowlane. Określenia, symbole, podział i opis gruntów. [8]. PN-B-04452:2002 Geotechnika, badania polowe. [9]. PN-EN ISO /2:2006 (AP-1/AP-2). Badania geotechniczne. Oznaczanie i klasyfikowanie gruntów. Część 1: Oznaczanie i opis. Część 2: Zasady klasyfikowania. [10].PN-EN 1997 Eurokod 7. Projektowanie geotechniczne. Część 1: Zasady ogólne. [11].PN-EN 1997 Eurokod 7. Projektowanie geotechniczne. Część 2: Rozpoznania i badanie podłoża gruntowego. v. 1.0

5 4 Opinia geotechniczna dla budowy zbiornika retencyjno-infiltracyjnego w Radomsku przy ul. Św. Rocha 2. CHARAKTERYSTYKA TERENU BADAŃ 2.1. Położenie, morfologia i hydrografia Teren badań zlokalizowany jest przy ul. Św. Rocha w Radomsku. Ulica ta położona jest na północny-zachód od centrum miasta i przebiega równolegle do drogi krajowej nr 42 (ul. Brzeźnicka). Obecnie na omawianym terenie znajduje się betonowy zbiornik retencyjny 5x30 m, ogrodzony siatką, którego dno zalega na rzędnej 227,40 m n.p.m., (Zał. nr 2). Pozostała część obszaru badań jest niezagospodarowana, nieogrodzona i porośnięta roślinnością - trawą oraz pojedynczymi drzewami. Morfologicznie wg [3] jest to fragment mezoregionu Wzgórza Radomszczańskie (342.11), jednostki wchodzącej w skład makroregionu Wyżyna Przedborska (342.1). Są to łagodne wzniesienia, z których jedno o kulminacji 254,3 m n.p.m. znajduje się ok. 2,2 km na północny-zachód od badanego terenu. Teren łagodnie opada w kierunku południowym do rzędnych ok. 230 m n.p.m. Bezpośrednio na obszarze badań rzędne zawierają się w niewielkim przedziale 229,7-230,7 m n.p.m. Sieć hydrograficzna Najbliżej przepływającym ciekiem na tym obszarze jest bezimienna struga, która bierze swój początek na łąkach ok. 750 m na południe od badanego terenu i zbierając wody z pól, wpływa do Warty na wysokości wsi Kijów. Warta na tym odcinku ma przebieg równoleżnikowy i przepływa od strony południowej w odległości ok. 6 km Budowa geologiczna W podziale geologicznym kraju omawiany teren leży w obrębie Niecki Nidziańskiej, zbudowanej z utworów mezozoicznych. Struktura w tym rejonie (zachodnie skrzydło) ma rozciągłość SE-NW z zapadaniem warstw na NE pod niewielkim kątem Mezozoik reprezentowany jest przez osady kredy górnej. Najmłodszym jej ogniwem, na wysokości terenu badań są osady węglanowo-ilaste piętra mastrycht: wapienie margliste, margle, opoki. Miąższość osadów kredy wynosi ponad 100 metrów. Strop tych utworów wg Mapy Geologicznej Polski arkusz 773 Radomsko [1], zalega na rzędnej 210,0 220 m n.p.m., czyli na głębokości m p.p.t. W wykonanych otworach geotechnicznych do głębokości 5,0 m, nie nawiercono utworów kredy. v. 1.0

6 5 Opinia geotechniczna dla budowy zbiornika retencyjno-infiltracyjnego w Radomsku przy ul. Św. Rocha Nad osadami mezozoiku zalegają utwory czwartorzędowe, neoplejstocenu, głównie sedymentacji lodowcowej i wodnolodowcowej, co potwierdzają profile wykonanych otworów. Do najstarszych osadów należy zaliczyć zalegającą bezpośrednio na utworach kredy warstwę glin pylastych (zwietrzelinowych) zawierających znaczną ilość okruchów margla (osadów tych nie nawiercono w żadnym z otworów). Następnie pakiet utworów spoistych w postaci glin piaszczystych ciemno szarych i ciemno brązowych z otoczakami skał magmowych. Gliny te miejscami są przewarstwione osadami wodnolodowcowymi w postaci piasków drobnych i średnich o żółto-rudych i brązowych barwach i niewielkich miąższościach. Ich powstanie można wiązać z sedymentacją w okresie najmłodszego zlodowacenia północnopolskiego. W strefie przypowierzchniowej do głębokości 3,80 m p.p.t (otwór nr 1) występują grunty antropogeniczne. Zaleganie, rodzaj oraz miąższości wyżej opisanych utworów przedstawiono na przekroju geotechnicznym zał. nr Warunki hydrogeologiczne W serii utworów czwartorzędowych wody podziemne występują lokalnie w piaskach zalegających na glinach lub w ich obrębie. W trakcie wykonania badań wodę gruntową nawiercono w otworze badawczym nr 2 na gł. 3,8 m p.p.t., której zwierciadło ustabilizowało się na 3,0 m p.p.t. tj. na rzędnej 227,52 m n.p.m. W otworze tym stwierdzono również sączenia wody gruntowej na głębokości 1,1 m p.p.t., w utworach nasypowych oraz 3,0 m p.p.t. w glinach piaszczystych przewarstwionych piaskiem drobnym. W przedstawionej strukturze geologicznej pierwszym stałym poziomem wodonośnym jest tu poziom kredowy. Zwierciadła wody tego poziomu w wykonanych otworach nie osiągnięto, a według Mapy Hydrogeologicznej Polski [2], zalega ono poniżej rzędnej 220,0 m n.p.m., tj. na głębokości poniżej 10 m p.p.t. Wody te tworzą zbiornik podziemny o wielkich zasobach, który został objęty ochroną wysoką OWO i lokalnie najwyższą ONO w programie ochrony głównych zbiorników wód podziemnych w Polsce (GZWP). v. 1.0

7 6 Opinia geotechniczna dla budowy zbiornika retencyjno-infiltracyjnego w Radomsku przy ul. Św. Rocha 3. ANALIZA WARUNKÓW POSADOWIENIA W strefie posadowienia i oddziaływania obiektu na podłoże zalegają utwory czwartorzędowe sedymentacji lodowcowej i wodnolodowcowej oraz nasypy niekontrolowane pochodzenia antropogenicznego. Występujące w podłożu grunty rozdzielono na pakiety: grunty nasypowe (pakiet I) - nasypy piaszczysto-gliniaste z domieszką gruzu i odpadów komunalnych. Ze względu na ich bardzo zróżnicowany skład nie jest możliwe określenie współczynnika filtracji, grunty niespoiste (pakiet II) - utwory wodnolodowcowe - piaski średnie średniozagęszczone o stopniu zagęszczenia I D =0,50, przepuszczalne o współczynniku filtracji k=1,67*10-4 m/s (wg Hazena) lub k=5,17*10-5 m/s (wg USBSC). Współczynnik filtracji określono na podstawie analizy granulometrycznej próby gruntu pobranej podczas badań terenowych z otworu nr 1 (Zał. 3.1). grunty spoiste zaliczone do nieskonsolidowanych grupy C (pakiet III) - utwory lodowcowe - gliny piaszczyste i pyły piaszczyste o konsystencji twardoplastycznej (I L =0,15). Grunty te są słaboprzepuszczalne o współczynniku filtracji k=1*10-7 m/s. Następnie w pakietach wydzielono warstwy geotechniczne, przy kryterium rozdziału: stopień plastyczności dla gruntów spoistych i uziarnienie dla gruntów niespoistych. Wydzielenia takie przedstawiono na przekroju geotechnicznym podając w tabeli wartości charakterystycznych cech fizyczno-mechanicznych gruntów dla poszczególnych warstw (Zał. nr 4). Opierając się na uzyskanych z badań terenowych oraz wyznaczonych parametrach geotechnicznych, warunki posadowienia określić można jako korzystne (pomijając utwory antropogeniczne pakietu I). W przypadku pojawienia się wód podziemnych (sączenie) w wykopie zaleca się odprowadzić je za pomocą bezpośredniego pompowania z wykopu. Podczas prowadzenia robót ziemnych w obrębie utworów spoistych należy pamiętać o ochronie naturalnych parametrów tych gruntów, tj. niepozostawianie otwartych wykopów w okresach jesienno-zimowych niskich temperatur i nawalnych opadów, co może powodować ich wtórne uplastycznienie. v. 1.0

8 Objaœnienia - Rejon badañ "GEOBIOS" - Czêstochowa ul. Tartakowa 82 Opinia geotechniczna dla budowy zbiornika retencyjnoinfiltracyjnego w Radomsku przy ul. Œw. Rocha Opracowa³: mgr ukasz Matyja Sprawdzi³: mgr Marzenna Morawska SKALA 1: Lipiec, 2014 r. Lipiec, 2014 r. Mapa topograficzna Za³. nr 1

9 I I - Linia przekroju geotechnicznego "GEOBIOS" - Czêstochowa ul. Tartakowa 82 Opinia geotechniczna dla budowy zbiornika retencyjnoinfiltracyjnego w Radomsku przy ul. Œw. Rocha Opracowa³: Sprawdzi³: SKALA 1: 500 mgr ukasz Matyja mgr Marzenna Morawska Mapa dokumentacyjna Lipiec, 2014 r. Lipiec, 2014 r. Za³. nr 2 I 1 230,60 [-] 230,49 2 [227,52] I Objaœnienia: 1 - nr otworu badawczego - otwór badawczy 230,49 - rzêdna terenu [m n.p.m.] [227,52] - rzêdna zwierciad³a wody [m n.p.m.] [-] - zwierciad³a wody nie nawiercono - reper roboczy

10 GEOBIOS Sp. z o.o. ul. Tartakowa Częstochowa Miejscowość: Radomsko Gmina: Radomsko Powiat: radomszczański Województwo: łódzkie Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny KARTA OTWORU GEOTECHNICZNEGO Profil numer 1 Obiekt: Zbiornik retencyjno-infiltracyjny Inwestor: UPIiB Joanna Pluta Wiercenie: BPPGiOś GEOBIOS ul. Tartakowa 82 Dozór geol.: mgr Łukasz Matyja Przelot [m.p.p.t] [m] [m] Opis litologiczny Zał.Nr: 3 Wiertnica: Ręczna/RKS X: Y: System wiercenia: Niezmechanizowany/zmec Rzędna: m n.p.m. Skala 1 : 100 Data wiercenia: nasyp niekontrolowany, piaszczysto-gliniasty z domieszką gruzu, odpadów komunalnych czarny 1.0 Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu ID IL Nasypy Nasyp 2.0 nn[mg] I w 3.0 Czwartorzęd Czwartorzęd pył piaszczysty zielonkawy piasek średni jasnobrązowy Πp[saSi] Ps[MSa] IIIe IIb2 tpl szg Nasypy Czwartorzęd Nasyp Czwartorzęd Profil numer 2 Rzędna: m n.p.m. X: Y: Data: nasyp niekontrolowany, piaszczysto-gliniasty z domieszką gruzu, odpadów komunalnych czarny glina piaszczysta żółto-brązowa przewarstwiona piaskiem drobnym rdzawym glina piaszczysta szara piasek średni żółty glina piaszczysta szara nn[mg] Gp//Pd[saClfsa] Gp[saCl] Ps[MSa] Gp[saCl] I IIIe IIb2 IIIe w nw w tpl szg tpl Rysunek wykonano programem "GeoStar"

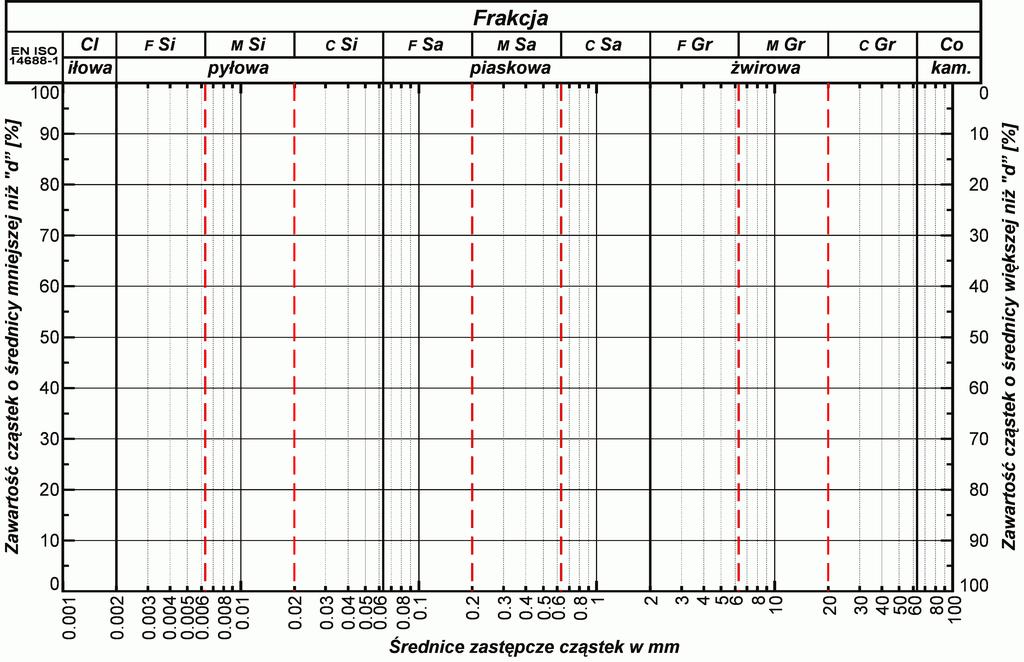

11 Analiza granulometryczna gruntu Punkt badań: Radomsko Obiekt: Zbiornik retencyjno-infiltracyjny Miejsce poboru próby: Otwór nr 1 Głębokość: 4,3-5,0 m p.p.t. Data poboru: Data badania: Rodzaj gruntu makroskopowo: Piasek średni Rodzaj gruntu wg analizy: Piasek średni Wymiar oczek sita [mm] Masa pozostałości na sicie [g] Wyniki badań - uziarnienie gruntu według analizy sitowej Odsiew, zawartość frakcji [%] Przesiew, zawartość frakcji [%] Suma zawartości frakcji [%] 6,000 0,0 0, ,000 0,000 >2,00 mm <2,00 mm Analiza wykresu zawartość ziarn, frakcje, średnice: miarodajna i charakterystyczne fk kam. fp pyłowa 3,000 0,0 0, ,000 0,000 0,1 % 99,9 % 0,0 % 2,8 % 2,000 0,6 0,130 99,870 0,130 >0,63 mm <0,63 mm fż żwir. fi iłowa 1,200 0,2 0,043 99,827 0,173 0,5 % 99,5 % 0,1 % - 1,000 0,1 0,025 99,802 0,198 >0,20 <0,20 fp piask. d60=0,23 0,630 1,4 0,288 99,514 0,486 60,7 % 39,3 % 97,1 % d20=0,20 0,315 63,5 13,085 86,429 13,571 Pd=37% Ps=60% Pr=0% d10=0,12 0, ,7 47,100 39,329 60,671 0, ,6 29,173 10,156 89,844 Wsp. filtracji: k=0,0116 d 10 = 1,67E-4 m/s [Hazena] 0,063 35,9 7,394 2,762 97,238 k=0,36 d 20 8,64E-5 m/s [USBSC] <0,063 13,4 2,762 0, ,000 Suma 485, ,0 Wsk. różnoziarnistości: 1,9 2,3 = U= d 60 = d 10 Grzegorz Nikiel Badanie wykonał: mgr Łukasz Matyja zał. nr: 3.1

12 Obiekt: Zbiornik retencyjno-infiltracyjny Punkt badań: Radomsko Miejsce poboru próby: Otwór nr 1 Głębokość: 4,3-5,0 Trójkąt krajowy EN ISO Trójkąt Fereta PN-86/B Trójkąt i diagram EN ISO
