2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.li48a page 2

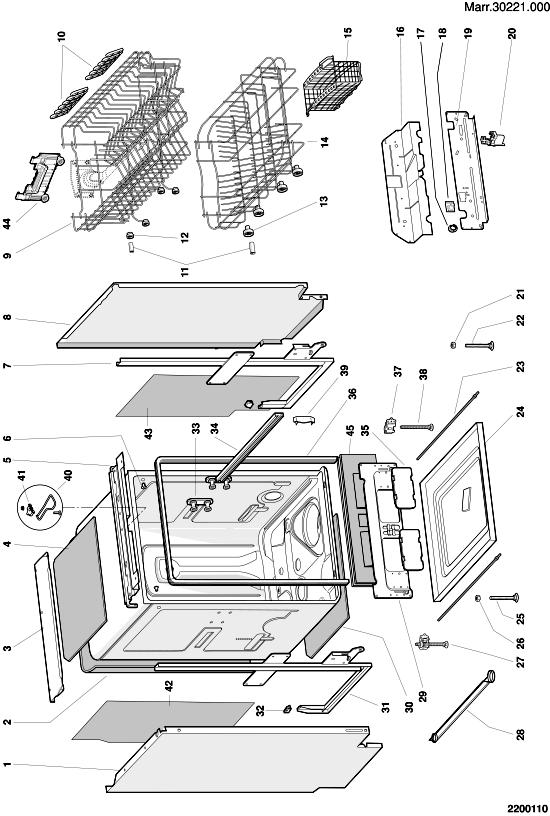

3 rysunki mod.li48a page 3

4 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 000 C instruction book i,gb,f,d,e,nl,p 000 C user instruction booklet in turkish 001 C x C edge cover sx 001 C x C left side panel lh zinc 003 C rear support - top 003 C x C rear support - top 005 C adjustment assembly for 007 C side support - front rh 008 C x C osłona krawędzi regulowana 008 C x C right side panel lh zinc 009 C x C zespół kosz gór.45cm regulowany 010 C flap upper basket 'ariston' 011 C sworzeń podstawy koła lvs 88/ C kółko koszyka gór. 'new aristella' 013 C kółko koszyka dol. 014 C x C zespół kosz dolny regulowany 014 C settore reclinabile cesto inferiore 015 C kosz na sztućce 45cm 016 C x C rear support - middle 017 C drain hose fastener 019 C lower rear support 020 C x C filtr tłumiący 023 C zespół linki regulacyjnej nóżek 024 C tray on bottom of tub n C miseczka dno zbiornika 45cm 025 C adjustable foot l=110 n C nóżka 155mm lvs evizzate 026 C śruba z nakrętką do nóżek lvs 027 C x C left rear foot adjustment assembly n C zespół regulacji nóżki lew 028 C okładzina do nóżek 029 C front support lower 45cm 031 C pion przedn. lew. 032 C kołek kontrast. pionu 033 C x C runner support - upper mod.li48a page 4

5 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 034 C prowadnica kosza górn.'ls com' 035 C top for front support 036 C x C uszczelnienie zbiornika dla 45cm 036 C x C door seal - top and sides 036 C rama podtrz. uszczelka zbiornika n C x C uszczelnienie doln. zbiornika ls C x C rear foot adjustment assembly n C zespół regulacji nóżki praw 038 C x C nóżka regulowana h=140mm n C nóżka regulowana h=140mm 039 C ogranicznik koła kosza 040 C kołek mocujący równoważ. w 044 C uchwyt składany 099 C osłona uchwytu zewn. kosza 099 C osłona uchwytu wewn. kosza mod.li48a page 5

7 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C rura zasil.wirnik górny 'lvs C osłona prowadnicy kosza 'lvs 003 C x C pierścień mocuj.przew. 003 C x C pierścień o-ring do przewodu 004 C x C zespół rozdzielacz zasilania'ls200 n C x C przewód wewnętrzny 'lvs 2000' n x C C x C zespół skraplacz górny 45cm 007 C rura doprowadzająca z acquastop 007 C wanienka zbiorcza rury 007 C rura doprowadzająca z acquastop 009 C filtr antidist. pojemn.'new aristell 010 C x C supply cable 021 C x C drain pump v hz 022 C rura spustowa 'lvs2000' 023 C rura presostatu 4,5x8 l=620mm 024 C wspornik pływaka do urządz. 025 C x C microwyłącznik 'acquastop' 026 C pływak do urz. przeciwprzelew. 027 C x C softener assy + ev 029 C x C elektrozawór ładowanie podwójny 030 C zabezpieczenie elektrozaworu 032 C elektrozawór odkamieniacz C clamp for electrovalve evo3 033 C zacisk rur hydraulicznych dwóch 036 C osłona spir. złożona 'lvs 2000' 038 C pompa elektr. zawieszona 220v- 039 C sprężyna zawieszenia silnika 040 C rura przelewowa do wanienki 042 C wanienka przelewowa 043 C uszczelnienie złącza przepł. 044 C korpus overflow 045 C air-break 'lvs2000' 047 C x C ring-nut for air-flow body 048 C sworzeń montaż. przewodu n mod.li48a page 7

8 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 050 C x C filtr centraln. 'lvs2000' 051 C x C filtr wyjmowaln. inox lvs C x C filtr z tworz. sztucznego cylindr. 054 C mikrofiltr z poliestru 055 C uszczelnienie studzienki 'lvs 2000' 056 C uszczelnienie or (23,81x2,62) 057 C zespół studzienka osłona kompl. 058 C wheelpressure switch hose 058 C wspornik tulei opornika 059 C x C pressure switch 1 level 059 C x C pressure switch 1 level 060 C rura odwapniaj. /coppa l.480mm 061 C czujnik soli odkamien. techn. 062 C uszczelnienie pierścienia sale 063 C x C pierścień sale 'new aristella' 065 C kondensator 5 mikrofarad 066 C x C support - lower wash arm bush 067 C x C ring-nut for fastening bottom 068 C x C wirnik doln. '45' 071 C tuleja opornika rury zasilającej 072 C zacisk tulei doprow. 073 C opornik myjki w cm 075 C x C suction sensor oven bottom/tube n C pierścień zamocowania studzienki 077 C tuleja zest. siln 078 C zacisk tulei gumow. cima na C zacisk osłon opornika chowan. 079 C ciągn. sól 080 C zatyczka soli 'new aristella' 081 C zespół czujnik zmętnienia' n C x C box sensing troubled kit x bit 100 n C x C tuleja rury pompy czujn. n C x C pierścień zamocowania regul.doln. n C zespół nasuwka + pierścień 086 C uszczelnienie o-ring (32,99x2,62) n mod.li48a page 8

9 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 087 C x C cap corner for support washing mod.li48a page 9

11 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C x C dosing device tap brightener elbi 002 C el.licz.deterg.+nabłyszczacz. 004 C x C inner door panel stainless n C x C zespół drzwi wewn. 45cm n C microwyłącznik zestawu 006 C zespół zamknięcie drzwi 45cm n C x C zestaw zamykający drzwi evo3 n C wiring harness assembly n C wiring harness assembly n C x C cm use interface bit100 n C panel ster. chowany całkow. 013 C spring adjustment piece 014 C x C śruba regulująca sprężynę 015 C drzwi zewn.cynkow.45cm 016 C x C hinge item, right 017 C x C zespół zawias komp. 45cm 018 C pierścień sworznia zawiasu 019 C sworzeń zawiasu 'ls615st' 020 C x C hinge item, left 021 C sprężyna drzwiczek do zabudowy 023 C side strip for door l= C lampka kontrolna czerw. 'd4000' 026 C spring adjustment wire inc. 45cm 027 C wyłącznik (double pole) on-off 028 C przycisk on/off 'lst680e' 029 C x C karta ass.supporti led p 030 C zabezpieczenie podst.dioda delay 031 C zabezpieczenie podst. dioda 032 C x C karta pom.wsporn. diody lew. 033 C kołek mocujący pokrycie drzwi 's- 034 C guma okrąg. dystanc. drzwi 035 C kabel 8-dr. bit inter.120 n C screw stainless 3,5x8 door liner 099 C tube hinge spring 099 C śruba canoe klip mod.li48a page 11

12 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 099 C self-tapping galvanized screw sw 099 C rivet 099 C x C opakowanie mod.li48a page 12

13 Notatki n : New pressure switches and pipes. Beginning with serial no , instead of the pressure switch part no and the pressure switch pipe part no , the part no already employed on 45 cm appliances and part no are used respectively on 60 cm Washing machines manufactured at the None factory. With the only exception of models LSI61 and LSI61A, fitted with a hide-away electro-mechanical timer, where the pressure switch part no must absolutely be fitted (mod. Elbi 120mm). Should the float come into operation during functioning on pre-modification appliances, then both the pressure switch and the pressure switch pipe should be replaced, using the new parts. In order to avoid any errors in the use of the part no , it was eliminated from documentation, whereas a kit is handled with part no , that is composed of both the pressure switch and the pipe. n : New door gaskets In order to eliminate any emission of steam from the door, new "TECAR" door gaskets are being used. The new parts keep the same spare part no for 60 cm appliances and for 45 cm ones. Before replacing the door gaskets, the following operations should be carried out: Check whether there is any creasing on the corners, and if so then remove the seal and reassemble it correctly. Use silicone to fill up any cracks in the frame (top left- and right-hand part). Every time any intervention is carried out on the gasket, make sure the appliance is perfectly level in order to improve the assembly and replacement procedures. n : New upper spray arm. Beginning with serial no , a new upper sprayer assembly will be assembled onto 45 cm LVS2000 dishwashers. The new assembly will keep the same spare part no which can be assembled as a replacement for the pre-modification part no.. The old component cannot be assembled instead of the new one. mod.li48a page 13

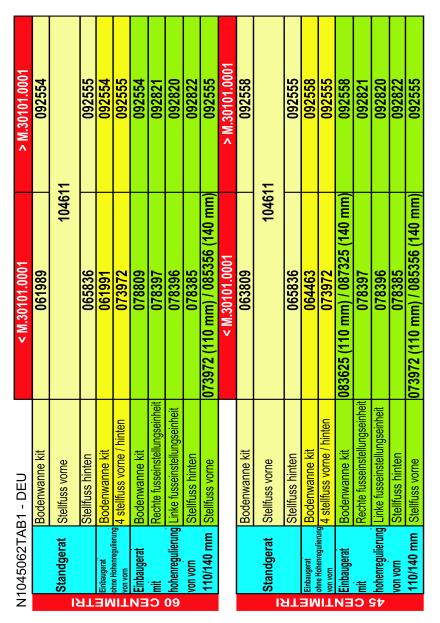

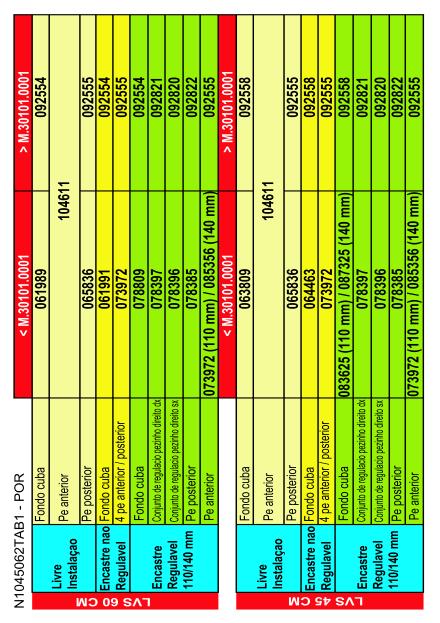

14 n : Kit of adjustable feet for dishwashers LVS2000, 140 mm high. In order to cope with the increasingly frequent demand from furniture manufacturers, new 14 cm height-adjustable feet are being used on dishwashers LVS2000. Moreover, a kit of adjustable feet has been made available which allows the worktop to be adjusted to a height of up to nine centimetres. Spare part number of the Kit: KIT OF ADJUSTABLE FEET H.140 Spare part numbers for each individual foot: ADJUSTABLE FOOT WITH NUT H.140 MM ADJUSTABLE FOOT H=140 MM. n : New top condenser. As of the last week in July 2000, the new "Wind drying system" was inserted on some appliances from the new MarckII Range. This new system foresees the elimination of the lateral air-flow body and the insertion of a new system with top condenser. The spare part numbers eliminated are as follows: (Rohs ) - RING NUT FOR AIR-FLOW BODY AIR-FLOW BODY NOZZLE GASKET TOP SOUNDPROOFING LAYER Whereas the new spare part numbers are: WIND DRYNG SYSTEM CONDENSER CONDENSER RING NUT TOP CONDENSER GASKET TOP CONDENSER PIPE The new part numbers are not interchangeable with the old ones, as they are completely different. See technical drawing attached to notice NT n : PROCEDURA INICJALIZACJI KARTY BIT 100 Zmywarka wolnostojąca 1- Włączyć urządzenie przy zamkniętych drzwiczkach 2- Odczekać na uruchomienie się cyklu próbnego ( 2 diody led włączone, lub komunikat "ROD" na zmywarkach z mod.li48a page 14

15 wyświetlaczem). 3- Odczekać 10 sekund (urządzenie rozpoczyna pobór wody...) Uwaga! Jeśli cykl się nie rozpoczyna, prawdopodobnie karta była już zainicjowana. Przejść do punktu 5 4- Resetować cykl próby ustawiając pokrętło programatora na pozycji Reset lub wciskając przycisk Start /Reset na 5 sekund. (Odczekać 3 sygnały dźwiękowe brzęczyka lub, w zmywarce bez brzęczyka, do wyłączenia kontrolek programów) 5- Aby sprawdzić, czy w/w czynności się powiodły, wybrać program i sprawdzić, czy się uruchamia. (Następnie restartować urządzenie) 6- Urządzenie jest gotowe dla klienta. Zmywarka całkowicie do zabudowy 1- Włączyć urządzenie i zamknąć drzwiczki. 2- Odczekać na uruchomienie cyklu próbnego 3- Odczekać 10 sekund (urządzenie rozpoczyna pobór wody...) Uwaga! Jeśli cykl się nie rozpoczyna, prawdopodobnie karta była już zainicjowana. Przejść do punktu 5 4- Otworzyć drzwiczki (2 diody są włączone) i restartować cykl wciskając przycisk programów, aż do usłyszenia 3 sygnałów dźwiękowych (w zmywarkach bez brzęczyka, aż do wyłączenia się kontrolek programów) 5- Aby sprawdzić, czy w/w czynności się powiodły, wcisnąć przycisk wyboru programów i sprawdzić, czy po kolei zapalają się kontrolki wybranych programów. 6- Urządzenie jest gotowe dla klienta. n : New turbidity sensors and wiring All dishwasher models affected by this modification have been equipped with new turbidity sensors, wiring and electrical circuit. As regards the turbidity sensor, new sat code replaces the old sat code The following is a list of affected models, serial numbers for new parts, wiring and electrical circuits for respective models. Models: - LSE732FR commercial code Serial number New wiring replaces old New electrical circuit L83WDUO commercial code Serial number New wiring replaces old New electrical circuit mod.li48a page 15

16 - L83XDUO commercial code Serial number New wiring replaces old New electrical circuit LSE830STEU commercial code Serial number New wiring replaces old New electrical circuit LVI12-52IX commercial code New wiring replaces old New electrical circuit SE LVI12-52WH commercial code New wiring replaces old New electrical circuit SE LVI12-52AN commercial code New wiring replaces old New electrical circuit SE LVTI12-62IX commercial code New wiring replaces old New electrical circuit se LV67DUOAN commercial code New wiring replaces old New electrical circuit LV67DUOALU commercial code New wiring replaces old New electrical circuit LV67DUOIX commercial code New wiring replaces old New electrical circuit LI67DUO commercial code New wiring replaces old New electrical circuit LI67DUONL commercial code New wiring replaces old New electrical circuit LI68DUOIX commercial code New wiring replaces old New electrical circuit SE LI68DUOUK commercial code New wiring replaces old New electrical circuit SE LV68DUOIXUK commercial code New wiring replaces old New electrical circuit LV68DUOIX commercial code mod.li48a page 16

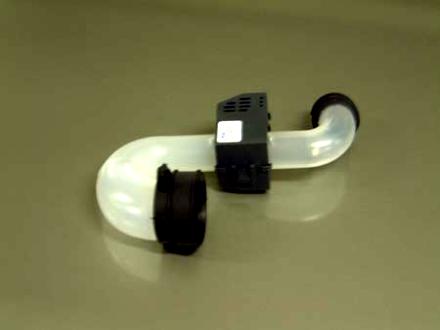

17 New wiring replaces old New electrical circuit LI48A commercial code New wiring replaces old New electrical circuit n : Modification of DW turbidity kit From serial no , all Dishwasher models affected by this note have been fitted with the new turbidity kit Sat code replacing code The new kit has a blowing tube (a single piece that includes the two couplings and the dirt detection tube) Sat code Sat that replaces the two couplings: tube (element-turbidity sensor) and tube (turbidity sensor-pump). The new codes are perfectly interchangeable with the old ones ( ) that will be managed until stocks run out. n : Introduction of a new DW EVO structure From serial number , all dishwasher models affected by this modification have been produced with EVO structure. These models have been equipped with NEW TRAYS AND NEW FEET (see N TAB1). The structure for SCANDINAVIA models is indicated below: COMMERCIAL CODE : PREMODIFICATION: Tray: (for commercial code 28490) (for commercial codes ); mod.li48a page 17

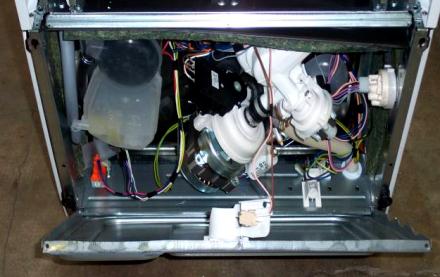

18 Tray rear feet: ; Tray front feet: ; Front feet supports: (Rohs ); Feet supplied with plinth accessories assembly: ; EVO STRUCTURE: Tray: (for commercial code 28490) (for commercial code ); Tray rear feet: ; Tray front feet: ; Front feet supports: ; Feet supplied with plinth accessories assembly: COMMERCIAL CODE 25117: PREMODIFICATION: Tray: ; Tray feet: ; Feet supplied with plinth accessories assembly: ; EVO STRUCTURE: Tray: ; Tray feet: ; Feet supplied with plinth accessories assembly: Photo N FIG1 illustrates the bottom of the dishwasher with EVO structure. Regulation assembly DX/SX Sat codes and will be managed up to stock end, after that they will be replaced by new Sat codes and The same is for rear foot Sat code which will be replaced by Sat code mod.li48a page 18

19 mod.li48a page 19

20 mod.li48a page 20

21 n : Introduction of coupling+ring nut Sat code From serial number , all dishwashers affected by this modification have been equipped with the new coupling+ring nut assembly Sat code , in place of coupling Sat code , ring nut Sat code and gasket Sat code mod.li48a page 21

22 Ring nut Sat code will continue to be available from the spare parts warehouse while stocks last, and coupling Sat code will continue to be stocked because it is still used for the tank-volute connection. Picture N illustrates the premodification structure in FIG1 and the new structure in FIG2. n : Modification of 8-WAY CABLE Sat code From serial no , the dishwasher models given below have been fitted with a new 8-WAY CABLE, Sat code The new cable can be used in place of the premodification one, but not vice versa. The Spare Parts Warehouse stocks have been replenished with the new items. If the BIT 100 electronic card needs replacing on premodification appliances, the 8-WAY CABLE Sat code must also be replaced. The models affected by the modification are: LI66 comm. code 26861; LI67DUO comm. code 26551; LI68DUO comm. code 26590; LI67DUONL comm. code 27522; LI68DUOUK comm. code 27249; LI48A comm. code 27246; LI46 comm. code 27245; LI45UK comm. code 27247; DI45A/B comm. code (industrial code , previous industrial codes are produced with DIWA cards); DI63A/B comm. code (industrial code , previous industrial codes are produced with DIWA cards). n : Modification of locking units and inside doors on 45 cm dishwashers. From serial no , all 45 cm dishwashers affected by this note have been equipped with the locking unit code in mod.li48a page 22

23 place of and Following the elimination of the two screws Y (see N FIG1) used to fix the locking unit on the inside door, the locking unit and inside door were also modified, which can be mounted on premodification appliances by replacing the premodification locking unit with the new one. Codes of modified inside doors: (EX ) PREMODIFICATION NEW (EX ) PREMODIFICATION NEW mod.li48a page 23
