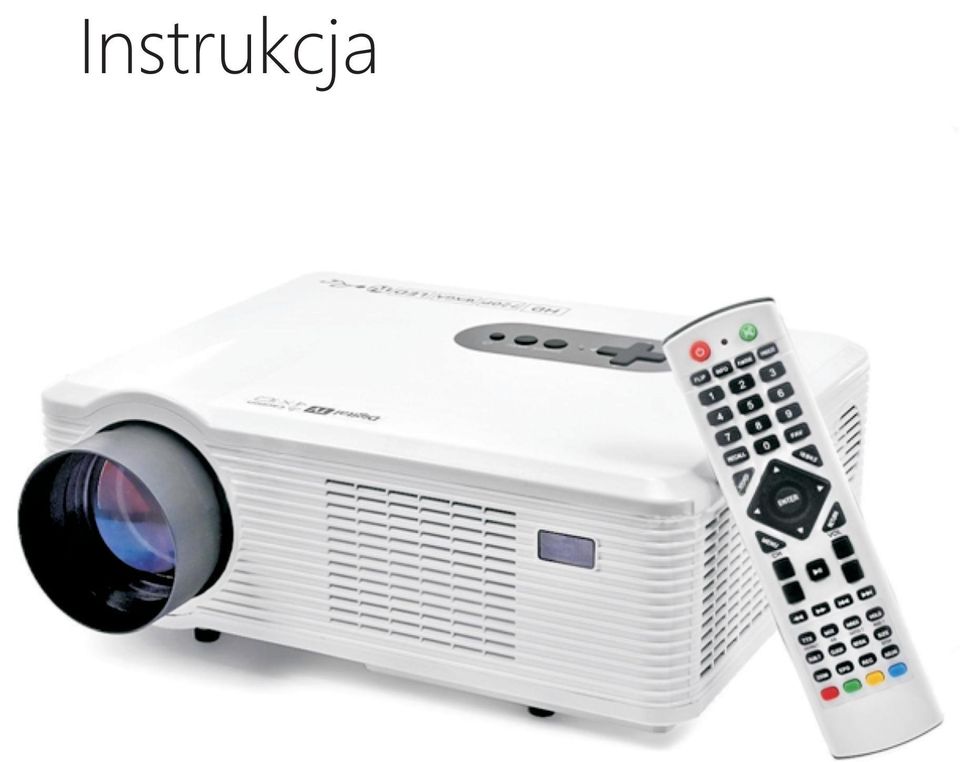

Instrukcja Projektora LED

Transkrypt

1

2 SPIS TREŒCI 1. Ostrze enie Œrodki bezpieczeñstwa Nale y przestrzegaæ Pod³¹czenie projektora Instalacja projektora Metody instalacji Opis urz¹dzenia Porty wejœciowe Pilot sterowania Panel górny W³¹czanie i wy³¹czanie projektora Ustawienia obrazu Menu ustawieñ Postêpowanie awaryjne Paremetry techniczne Lista akcesoriów Karta gwarancyjna...

3 1. Ostrze enie Prosimy, wpisz w okienku po prawej stronie numer modelu i seryjny produktu. Numer modelu: Numer seryjny. Przed u yciem produktu przeczytaj instrukcjê obs³ugi. Nie patrz bezpoœrednio w œwiat³o obiektywu. Grozi to uszkodzeniem wzroku i tyczy siê w szczególnoœci dzieci. Ostrze enie: Nie ustawiaj projektora na mokrej powierzchni, w ten sposób unikniesz pora enia pr¹dem. Wysokie napiêcie, nie otwieraæ, za wyj¹tkiem profesjonalistów! UWAGA Oznacza, e instrukcja dotyczy wa nej operacji. Oznacza niebezpiecznie wysokie napiêcie. Ostrze enie: Po w³¹czeniu projektora, wentylacja bêdzie dzia³aæ przez oko³o 90 sekund. Przed od³¹czeniem kabla zasilania upewnij siê, e wentylacja przesta³a pracowaæ. W innym wypadku, mo e to spowodowaæ uszkodzenie lampy procesora. O bateriach pilota: Baterie powinny byæ w³o one poprawnie, w innym wypadku, pilot mo e ulec uszkodzeniu. Upewnij siê, e pilot jest po za zasiêgiem dzieci.

4 2. Œrodki bezpieczeñstwa Ostrze enie: Przed u yciem projektora przeczytaj uwa nie instrukcjê obs³ugi. Ka da Ÿle wykonana operacja mo e spowodowaæ pora enie pr¹dem lub po ar. Wype³niaj wszystkie podane instrukcje podczas u ywania lub naprawy projektora. 1. Czyszczenie Czyszcz¹c projektor, od³¹cz kabel zasilania i u ywaj mokrej szmatki bez œrodków czyszcz¹cych. 2. Akcesoria Koniecznie u ywaj jedynie zalecanych przez producenta akcesoriów, aby zapobiec uszkodzeniu projektora. 3. Otoczenie Nie ustawiaj projektora na mokrych powierzchniach 4. Umiejscowienie Upewnij siê, e projektor ma stabilne oparcie. 5. Wentylacja W celu uzyskania najlepszych efektów, czyœæ filtr raz na miesi¹c. 8. Chroñ kabel zasilania Zawsze przed u yciem sprawdzaj, czy kabel jest w idealnym stanie. 9. Burza Nie u ywaj projektora podczas burzy. Od³¹cz kabel zasilania. 10, Naprawa Z racji na wysokie napiêcie, nie otwieraj i nie próbuj reperowaæ projektora na w³asn¹ rêkê. Zwróæ siê z proœb¹ o pomoc do profesjonalisty, je eli zajdzie taka potrzeba. 11. Ciep³o Upewnij siê, e w pobli u projektora nie ma adnych urz¹dzeñ wytwarzaj¹cych ciep³o. Mog¹ one znacz¹co skróciæ okres u ytkowania projektora. 6. Zasilanie Zanim pod³¹czysz projektor do pr¹du, upewnij siê, e napiêcie jest odpowiednie dla tego projektora (220V lub 110V) 7. Przewód odgromowy Wtyczka trzy-stykowa jest jednoczeœnie przewodem odgromowym tego projektora.

5 3. Nale y przestrzegaæ Podczas instalacji: - Nie ustawiaæ projektora na mokrej powierzchni, mo e to skróciæ czas jego u ytkowania. - Nie wystawiaæ projektora na dzia³anie promieni s³onecznych. - Temperatura w trybie pracy powinna wynosiæ: 32oF ~ 158oF - Temperatura przechowywania powinna wynosiæ: -20oF ~ 158oF - Nie blokowaæ szczelin wentylacyjnych projektora. Jeœli temperatura we wnêtrzu projektora jest bêdzie zbyt wysoka, nast¹pi automatyczne wy³¹czenie. Ochroni to projektor przed przegrzaniem i uszkodzeniem. Koniecznie czyœæ filtr raz w miesi¹cu. O wy³¹czaniu i wy³¹czaniu projektora - Aby w³¹czyæ projektor, pod³¹cz kabel zasilaj¹cy; nastêpnie wciœnij przycisk zasilania na panelu klawiszy. Mo e up³yn¹æ kilka minut nim lampa zacznie pracowaæ normalnie. - Aby wy³¹czyæ projektor, ponownie naciœnij przycisk zasilania. Lampa zgaœnie, ale wentylacja bêdzie pracowa³a nadal. Projektor automatycznie wy³¹czy siê po zakoñczeniu pracy wentylacji. - Nie od³¹czaj kabla zasilania przed automatycznym wy³¹czeniem ch³odzenia. Ostrze enie: Wentylacja s³u y utrzymywaniu niskiej temperatury. W³¹czy siê automatycznie po uruchomieniu projektora. Szybkoœæ pracy wentylatora zale y od temperatury wewn¹trz projektora. Nie od³¹czaj kabla zasilania jeœli projektor nie jest wy³¹czony, a wentylacja wci¹ dzia³a. Jeœli wentylacja ulegnie uszkodzeniu, mo e ulec uszkodzeniu równie projektor z powodu przegrzania.

6 4. Pod³¹czanie projektora Subwoofer G³oœnik lewy Ekran G³oœnik centralny G³oœnik prawy Projektor DVD Wzmacniacz Siedzenia Drzwi G³oœnik lewy tylni G³oœnik prawy tylni W celu uzyskania najlepszej jakoœci obrazu, unikaj bezpoœredniego dostêpu promieni s³onecznych do pomieszczenia. Zas³oñ okna, jeœli u ywasz projektora w czasie dnia.

7 5. Instalacja projektora Ustawienie standardowe (projekcja przednia) W tabeli znajdziesz dane, które pozwol¹ dopasowaæ wielkoœæ obrazu i odleg³oœæ projektora od ekranu. Odleg³oœæ 4:3 16: m 2.61m 3.00m 1.64m 2.27m 2.58m m 3.08m Mo liwe jest zmniejszenie lub zwiêkszenie rozmiarów o +/- 3%. Je eli odleg³oœæ jest mniejsza ni 2m lub wiêksza ni 5m, obraz mo e byæ rozmazany. Uwaga Na poni szych grafikach sprawdÿ jak poprawnie wyregulowaæ kszta³t obrazu. Ekran Oœ symetrii ekranu Projektor Z³e ustawienie Prawid³owe ustawienie Z³e ustawienie

8 6. Metody instalacji Skontaktuj siê z profesjonalnym monterem, aby zainstalowaæ projektor na uchwycie mocuj¹cym go do sufitu. Postêpuj zgodnie ze wskazówkami poni ej, aby dobrze umiejscowiæ projektor. Ekran Projektor Projektor Ekran Projekcja przednia umocowanie do sufitu Projekcja tylnia umocowanie do sufitu Ekran Projektor Projektor Ekran Projekcja przednia umiejscowienie na stoliku Projekcja tylnia umiejscowienie na stoliku Ostrze enie: 1. Projektor mo e zostaæ uszkodzony, jeœli nie jest poprawnie przymocowany do sugitu lub nie jest poprawnie umiejscowiony na pod³o u. 2. Ten projektor mo e byæ u ywany jedynie w warunkach, gdzie temperatura nie wykracza poza przedzia³ 32-95oF. Jeœli temperatura wykracza poza ów przedzia³, projektor mo e ulec uszkodzeniu. 2. Projektor mo e ulec uszkodzeniu, jeœli zostanie umiejscowiony w zakurzonym, mokrym, wilgotnym lub zadymionym otoczeniu. 4. Zadbaj o wentylacjê. W innym wypadku, projektor mo e ulec uszkodzeniu lub spowodowaæ zagra aj¹c¹ yciu sytuacjê w zwi¹zku z przegrzaniem.

9 Instrukcja Projektora LED F1 7. Opis urz¹dzenia Obiektyw 2 Nap³yw ch³odnego powietrza 3 Dioda IR 4 Porty wejœciowe 5 G³ówny w³¹cznik zasilania 6 Regulacja zniekszta³ceñ KEYSTONE 7 Ujœcie gor¹cego powietrza 8 G³oœnik lewy 9 G³oœnik prawy 8. Porty wejœciowe Y/Pb/Pr Video VIDEO L-IN R-IN Y Pb Pr Wejœcie AV Wyjœcie audio L-In, R-In Wejœcie audio VGA IN Wejœcie VGA TV Opcjonalne USB 1/2 OUT-R Przesy³anie obrazu wg. standardu Component Video L-Out, R-Out HDMI 1/2 AUDIO L Wejœcie HDMI Wejœcie USB AV

10 10. Panel górny SOURCE MENU SOURCE MENU 1. Przycisk zasilania W³¹cza i wy³¹cza projektor. Spe³nia tê sam¹ funkcjê jak przycisk "Power" na pilocie zdalnego sterowania. 2. ród³a Umo liwia wybór Ÿród³a sygna³u. 4. WskaŸnik œwietlny Kolor czerwony: stan gotowoœci (stand-by) Kolor zielony: tryb pracy 5. Przyciski kierunkowe Umo liwia poruszanie siê po menu w górê/dó³ oraz na lewo/prawo. 3. Menu Wejœcie do menu ustawieñ.

11 11. W³¹czanie i wy³¹czanie projektora W³¹czanie projektora 1. Przed u yciem pilota, w³ó do niego dwie baterie. 2. W³¹cz zasilanie, naciskaj¹c przycisk na panel, tak aby œwiate³ko zaczê³o migaæ. 3. Naciœnij przycisk zasilania na pilocie lub na panelu klawiszy, wskaÿnik zacznie œwieciæ na niebiesko. 4. Po kilku sekundach zacznie dzia³aæ lampa. 5. Jeœli u ywasz projektora po raz pierwszy obraz mo e wydawaæ siê nieco rozmazany lub jego kszta³t mo e nie byæ prawid³owy. Poszukaj wskazówek w rozdziale "Ustawienia obrazu". 6. Mo esz te w ka dym momencie wróciæ do ustawieñ fabrycznych. W tym celu poszukaj wskazówek w rozdziale "Ustawienia menu". Wy³¹czanie projektora 1. Podczas u ywania projektora w³¹czenie przycisku zasilania spowoduje przejœcie projektora w tryb stand-by. 2. Podczas trybu stand-by projektor pozostaje w gotowoœci. By w³¹czyæ go ponownie wystarczy nacisn¹æ ponownie przycisk zasilania.

12 12. Ustawienia obrazu Kiedy u ywasz projektora po raz pierwszy obraz mo e byæ nieczytelny lub trapezoidalny. Jest to spowodowane rozlegulowan¹ ostroœci¹ obiektywu lub/i Ÿle ustawionym kszta³tem obrazu. Przeczytaj poni sze wskazówki, aby poprawiæ jakoœæ obrazu. Ustawienia ostroœci 1. Przekrêcaj obiektyw zgodnie z ruchem wskazówek zegara, nastêpnie powoli spróbuj przekrêciæ obiektyw w odwrotnym kierunku. W tym samym czasie obserwuj uwa nie ekran. Kiedy obraz stanie siê wyraÿny (w œrodkowym obszarze obrazu), bêdzie to oznacza³o, i soczewka znajduje siê w najlepszej pozycji. UWAGA: Kiedy przenosisz projektor z zimnego pomieszczenia do ciep³ego mo e wyst¹piæ zjawisko pary wodnej. Poczekaj a para zniknie, nim w³¹czysz projektor. Nachylenie obrazu (KEYSTONE) Jeœli nachylenie wyœwietlanego obrazu odbiega od normy, popraw jakoœæ obrazu reguluj¹c nachylenie. Obraz nabiera kszta³tu trapezu, jeœli ekran lub projektor nie s¹ wypoziomowane. Zmieñ po³¹czenie projektora, aby poprawiæ jego k¹t nachylenia w stosunku do ekranu. Ekran Projektor Ekran Wysokoœæ Regulacja nachylenia Projektor Jeœli nie jest mo liwa regulacja nachylenia obrazu, aby poprawiæ jego kszta³t obni projektor tak, aby celowa³ w œrodek ekranu pionowo.

13 13. Menu ustawieñ 1. Kiedy u ywasz projektora nacisnij przycisk menu aby zobaczyæ obrazek po prawej. 2. U yj strza³ek aby wejœæ do opcji podrzêdnych: obraz / dÿwiêk / czas / kolejna opcja 3. Po potwierdzeniu opcji podrzêdnej, u yj strza³ek aby dojœæ do opcji która Ciê interesuje tak jak na drugim obrazku. 4. U yj przysicku "OK" i strze³ek, aby ustawiæ nowe parametry. 5. Po wyborze nowych ustawieñ naciœnij ponownie "menu" i opuœæ ustawienia. 6. Powtórz kroki 2-5 aby ustawiæ wszystkie parametry Parametry ustawieñ menu 1. Naciœnij klawisz "menu", aby wyœwietliæ obrazek po prawej. 2. Strza³kami jak na obrazu obok wybieraj opcje które podœwietl¹ siê na ó³to. 3. Naciœnij klawisz "OK' aby zatwierdziæ zmianê. 4. Naciœnij ponownie klawisz "menu" aby opuœciæ okno ustawieñ. Ustawienia obrazu Tryb obrazków Temperatura kolorów Proporcje obrazu Redukcja szumów Odwróæ horyzontalnie Odwróæ wertykalnie Standardowy / delikatny / u ytkownika / dynamiczny Standardowe / ciep³e / zimne 4:3 lub 16:9 Wy³¹czone / s³abe / œrednie / mocne W³¹czone / Wy³¹czone W³¹czone / Wy³¹czone

14 Ustawienia dÿwiêku Tryb dÿwiêku Balans Automatyczna g³oœnoœæ DŸwiêk wielokana³owy Equalizer Muzyka / Film / Sport / U ytkownika / Standardowy -50~50 Tak / Nie Tak / Nie (120/500/1.5K/5K/10K)Hz 50 Ustawienia zegara Zegar Moment wy³¹czenia Moment w³¹czenia Godzina uœpienia Dzieñ / Miesi¹c / Rok / Godzina / Minuta Nie / Raz / Codziennie / Pon-Pt Nie / Raz / Codziennie / Pon-Pt Nie / 10 / 20 / 30 / 60 / 90min Menu multimediów Obrazki Muzyka Filmy Dokumenty tekstowe Ogl¹danie zdjêæ w galerii Odtwarzanie muzyki z albumu Ogl¹danie filmu Czytanie ksi¹ ek / dokumentów Obs³ugiwane typy plików Rodzaj Rozszerzenie Kodek video Kodek audio.avi DivX,Xvid, MPEG-4.mpg MPEG-1, MPEG-2 Wideo.dat MPEG-1 Mp3, WMA,AAC.rm/rmvb RealMedia, video.mov/mkv H.264.mp Mp3 DŸwiêk.wma WMA.m4a/aac AAC.jpg/jpeg JPEG Obraz.bmp BMP png UWAGA 1. Do wejœcia USB mo na wprowadziæ USB 1.1 i USB 2.0, w tym dysk twardy i pamiêæ flash. 2. Maksymalna dozwolona pojemnoœæ pamiêci to 500GB 3. Dopuszczalne systemy kodowania plików: FAT16, FAT32, NTFS 4. Wejœcie USB obs³uguje wiêkszoœæ noœników, ale nie jest uniwersalne. Wszystkie nie sklasyfikowane problemy z urz¹dzeniem s¹ spowodowane pod³¹czeniem nieprawid³owego noœnika. 5. Ca³kowite napiêcie wszystkich pod³¹czonych urz¹dzeñ USB nie powinno przekroczyæ 1200 mah, usterki spowodowane niepoprawnym u ytkowaniem nie bêd¹ mog³y byæ reklamowane. Ustawienia ogólne Wybór jêzyka Przywróæ ustawienia fab. Przenikanie Czas wyœw. menu Aktualizacje Jêzyk polski dostêpny Tak / Nie Nie / S³abe / Œrednie / Mocne Nie / 5 / 10 / 15 sekund Aktualizacja oprogramowania (poprzez USB)

15 14. Postêpowanie awaryjne Problem Mo liwe przyczyny i rozwi¹zania 1. Kiedy naciskam przycisk zasilania projektor nie odpowiada. - Kabel zasilania jest Ÿle pod³¹czony / lub zosta³ uszkodzony - Bezpiecznik jest spalony 2. Nie mogê w³¹czyæ projektora pilotem. - Nie w³¹czono zasilania odpowiednim przyciskiem - Pilot nie ma baterii lub s¹ zu yte - Pilot nie zosta³ dobrze wycelowany w diodê IR 3. Brak obrazu - Niew³aœciwy wybór Ÿród³a sygna³u - Brak Ÿród³a sygna³u - Kabel wejœcia nie jest prawid³owo pod³¹czony - Jeœli pracujesz z komputerem PC upewnij siê e czêstotliwoœæ odœwie ania zosta³a ustawiona na 50-60Hz 4. Projektor sam siê wy³¹cza - Wentylacja projektora zosta³a zablokowana - Napiêcie pr¹du nie jest prawid³owe - Projektor uleg³ przegrzaniu, odczekaj kilka minut i uruchom ponownie. SprawdŸ czy wentylacja dzia³a poprawnie 15. Parametry techniczne Model: Wymiary: Lampa: ywotnoœæ lampy: Jasnoœæ lampy: Rozdzielczoœæ: Kontrast: Proporcje: Wielkoœæ wyœwietlanego obrazu: G³oœniki: Zasilanie: Warunki w trybie pracy: Warunki przechowywania: Zu ycie energii: Wejœcia: Obs³ugiwane formaty: Obs³uga 3D: MAXLED F1 320x255x115 mm LED 150W do godzin ( oko³o 5 lat ci¹g³ej pracy ) 8000 lumenów 1280x800 Full HD (1080p) 2000:1 16:9 / 4: cali Wbudowane 2x 5W AC V/50-60 Hz temperatura 0oC~50oC wilgotnoœæ 10%~65% temperatura -15oC~50oC wilgotnoœæ 10%~90% 140W 2x HDMI / 2x USB / AV / VGA / YPbPr MPEG1 (.dat,.mpg,.mpeg), MPEG2 (.mpg), MPEG4 (.avi,.mp4), RM, RMVB (.rm,.rmvb), H264 (.mkv,.mov), MOV (.avi,.mp4), MJPEG (.avi), FLV (.flv), VC1 (.wmv,.asf), DIVX (.divx,.avi) TAK

16 16. Lista akcesoriów Ostrze enie: Koniecznie sprawdÿ zawartoœæ opakowania zaraz po jego otwarciu. Lista akcesoriów: - Projektor...1 szt - Pilot zdalnego sterowania...1 szt - Kabel zasilaj¹cy...1 szt - Kabel AV...1 szt - Kabel VGA...1 szt - Instrukcja obs³ugi...1 szt - Zapasowy bezpiecznik...1 szt W sprzeda y dodatkowo: - Ekran projekcyjny - Zapasowa lampa LED - Uchwyt do podwieszenia projektora do sufitu

17 17. Karta gwarancyjna Nazwa sprzêtu / urz¹dzenia... Nr. katalogowy... Nr. fabryczny... Nr. dowodu zakupu... Data sprzeda y... Podpis i pieczêæ sprzedawcy Ewidencja napraw Data przyjêcia Data wykonania Zakres wykonanych prac Podpis i pieczêæ serwisu Kontakt do importera Pomoc techniczna Reklamacje Wspó³praca handlowa BIG 5 S.C. ul. Œw. Rocha Czêstochowa biuro@new-electric.pl / biuro@zillo.pl NIP: REGON: Produkt nie spe³ni³ Twoich oczekiwañ? Zadzwoñ do nas w sprawie wymiany na lepszy model. Zapraszamy na zakupy do naszych sklepów: /
