Instrukcja montażu bramy dwuskrzydłowej i furtki

Transkrypt

1 Instrukcja montażu bramy dwuskrzydłowej i furtki

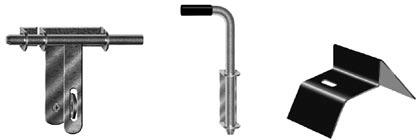

2 NARZĘDZIA DO MONTAŻU OGRODZENIA Do przygotowania podmurówki należy zaopatrzyć się w niezbędne materiały i narzędzia. SPIS ELEMENTÓW 1 x A 1 x E 1 x F 3 x D słupek do furtki i bramy Szyld zamek Furtka klamka 1 x G 70 x mm lub 100 x 100 x 2150 mm w zależności od wybranego systemu skrzydło bramy lewe 1 x C 1 x B skrzydło bramy prawe zamknięcie górne zamknięcie dolne blokada dolna bramy 1 x H 1 x I 1 x J 2

3 1. Wyznaczenie położenia furtki i bramy w terenie i wykonanie wykopów pod fundamenty Szerokość wykopu uzależniona jest od wymiaru furtki i bramy. Przekrój wykopu pod fundamenty w mm H H+100 Widok z góry wykopu pod fundamenty w mm H - granica zamarzania gleby miejsce na słupek Wykonanie zbrojenia 4 x Pręt Ø 12 Pręt Ø 6 L=

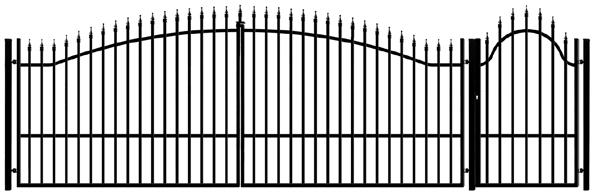

4 3. Umieszczenie zbrojenia w wykopach Przekrój zbrojenia w wykopach pod fundamenty 4. Złożenie furtki i bramy ze słupkami Zachować liniowość położenia elementów! Bramę i furtkę wraz ze słupkami należy położyć płasko na ziemi. Całość mocujemy za pomocą zawiasów. 4

5 I. II. III. IV. Ustawić odpowiednią odległość! I. II. H D C B A I. II. I Pomiędzy słupkami bramy należy umieścić kliny dystansujące, aby zachować niezbędny odstęp umożliwiający swobodną pracę bramy. 5

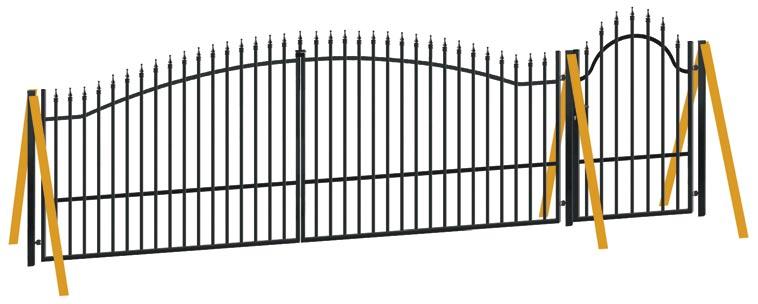

6 5. Ustawienie ustabilizowanej furtki ze słupkami w wykopach ze zbrojeniami Przekrój umieszczenia słupów pod fundamenty 6. Podparcie słupków Belka podporowa 6

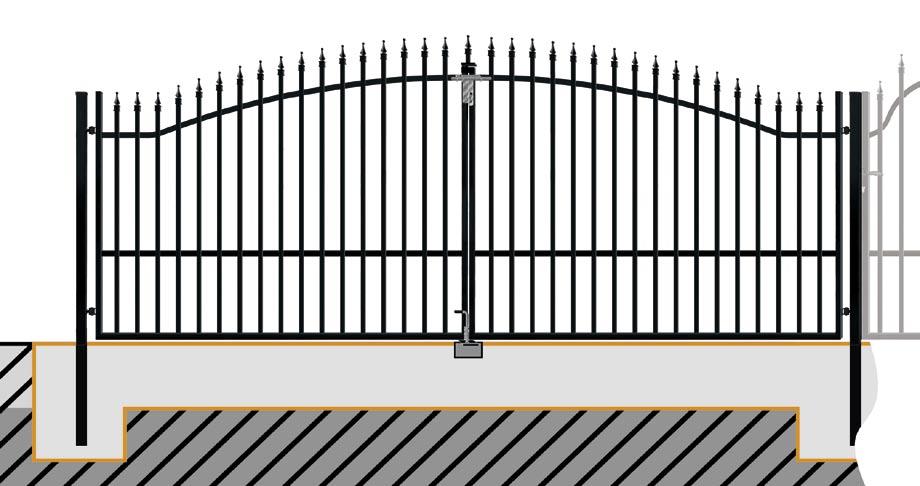

7 7. Zabetonowanie wykopu Przekrój fundamentów beton 8. Wbetonowanie blokady bramy beton poziom gruntu beton 7

8 9. Mocowanie akcesoriów G E F beton J beton 8

9 Instrukcja montażu bramy przesuwnej 9

10 NARZĘDZIA DO MONTAŻU OGRODZENIA M16 M24 Do przygotowania podmurówki należy zaopatrzyć się w niezbędne materiały i narzędzia. SPIS ELEMENTÓW 1 komplet rolka jezdna 1 x D słupek dojazdowy 100 x 100 x 2200 mm 100 x 100 x 2080 mm 100 x 100 x 1725 mm w zależności od wybranego systemu słupek przelotowy 70 x 70 x 2150 mm wózek wahliwy 1 x B 1 x C 2 x E 1 x A brama przesuwna Dodatkowo należy zaopatrzeć się w: - Śruby fundamentowe, 8 szt. M16 kl. 5.6 L=500 mm - podkładki 16 szt. - nakrętki 16 szt. F zamek hakowy -nie występuje w zestawie 10

11 1. Wyznaczenie położenia furtki i bramy w terenie i wykonanie wykopów pod fundamenty miejsce na bramę przesuwną wyznaczone przez użytkownika Przekrój wykopu pod fundamenty w mm H H+100 H - granica zamarzania gleby Widok z góry wykopu pod fundamenty w mm oś bramy 400 miejsce na słupek przelotowy i wózki miejsce na słupek końcowy Wykonanie fundamentu z umieszczonymi śrubami pod wózkami i słupkami Widok z góry umieszczenia słupka przelotowego i wózków Przed zabetonowaniem elementów przeprowadzić montaż próbny E C Przekrój fundamentów B Beton Beton śruby fund. M16 kl. 5.6 L=500 mm + 2 nakrętki + 2 podkładki nie są na wyposażeniu bramy 11

12 1-1 przekrój L1-15 mm detal A Lista części: 1) brama - szt. 1 2) słupek końcowy - szt. 1 3) słupek przelotowy - szt. 1 4) wózek - szt. 2 5) teflonowa rolka prowadząca - szt. 1 L3 poziom terenu min 1000 śruby fund. M16 kl. 5.6 L= 500mm+2N+2P *nie są na wyposażeniu bramy słupek przelotowy beton klasy 20 słupek końcowy beton klasy 20 min oś wózka oś wózka 120 słupek przelotowy Rzut fundamentów oś bramy Rozmieszczenie śrub na fundamencie detal A: określenie wymiaru L1 oś wózka a/2 oś wózka a/2 b/2 b/2 a/2 36 a/2 b/2 b/ nakrętki rektyfikacyjne M16 służą do ustawienia bramy b a L3 3. Zamontowanie rolki jezdnej, zamka hakowego i założenie bramy na wózki Przed zabetonowaniem elementów przeprowadzić montaż próbny D I. C B III. zamek hakowy występuje w sprzedaży osobno E A II. F 12

13 Instrukcja montażu przęsła

14 NARZĘDZIA DO MONTAŻU PRZĘSŁA M8 Do przygotowania podmurówki należy zaopatrzyć się w niezbędne materiały i narzędzia. SPIS ELEMENTÓW A przęsło wymiar uzależniony od wybranego systemu B słupek do przęsła 50 x 50 x 2000 mm 1! C obejma do słupka 50 x 50 mm Jeżeli przęsło posiada poprzeczkę z otworem z boku. D łącznik typu T 2! Jeżeli przęsło posiada poprzeczkę z otworem od dołu. E łącznik typu L 14

15 1. Wyznaczenie położenia furtki i bramy w terenie i wykonanie wykopów pod fundamenty Szerokość wykopu uzależniona jest od wymiaru przęsła. Przekrój wykopu pod fundamenty w mm H H+ 100 Widok z góry wykopu pod fundamenty w mm H - granica zamarzania gleby miejsce na słupek 2. Wykonanie zbrojenia 4 x Pręt Ø 12 Pręt Ø 6 L=

16 3. Umieszczenie zbrojenia w wykopach Przekrój zbrojenia w wykopach pod fundamenty 4. Ustawienie słupków w odpowiedniej odległości Przekrój ustawienia słupków 16

17 5. Zabetonowanie słupków Przekrój ustawienia słupków Beton 6. Montaż przęsła do słupa za pomocą łącznika T 1 Gdy kontynuujemy grodzenie używamy obejmy D C A 17

18 7. Montaż przęsła do słupa za pomocą łącznika L 2 E Łącznika L używamy, gdy zaczynamy a także kontynuujemy grodzenie A 18
