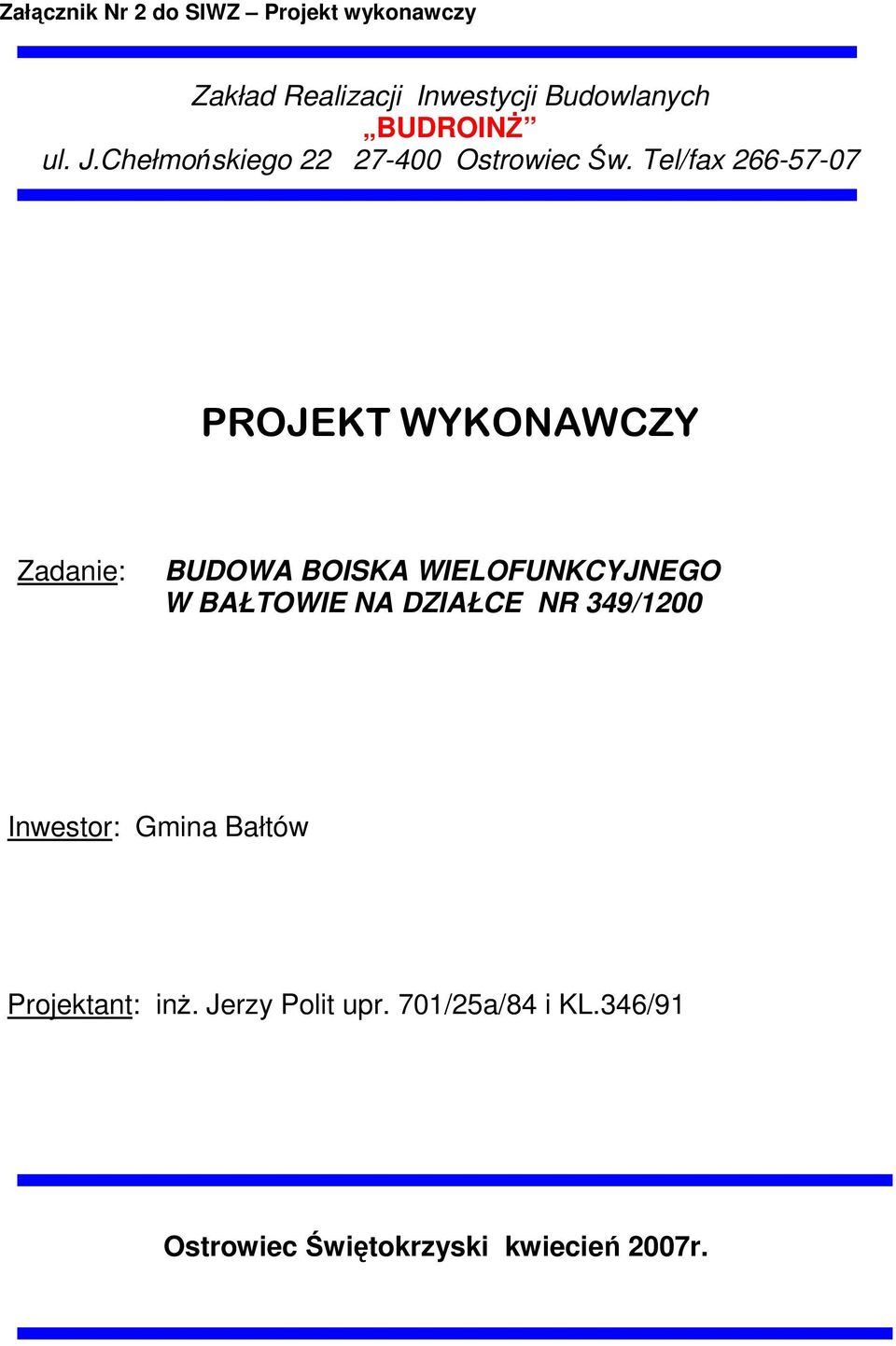

1 Załącznik Nr 2 do SIWZ Projekt wykonawczy Zakład Realizacji Inwestycji Budowlanych BUDROINŻ ul. J.Chełmońskiego Ostrowiec Św. Tel/fax PROJEKT WYKONAWCZY Zadanie: BUDOWA BOISKA WIELOFUNKCYJNEGO W BAŁTOWIE NA DZIAŁCE NR 349/1200 Inwestor: Gmina Bałtów Projektant: inż. Jerzy Polit upr. 701/25a/84 i KL.346/91 Ostrowiec Świętokrzyski kwiecień 2007r.

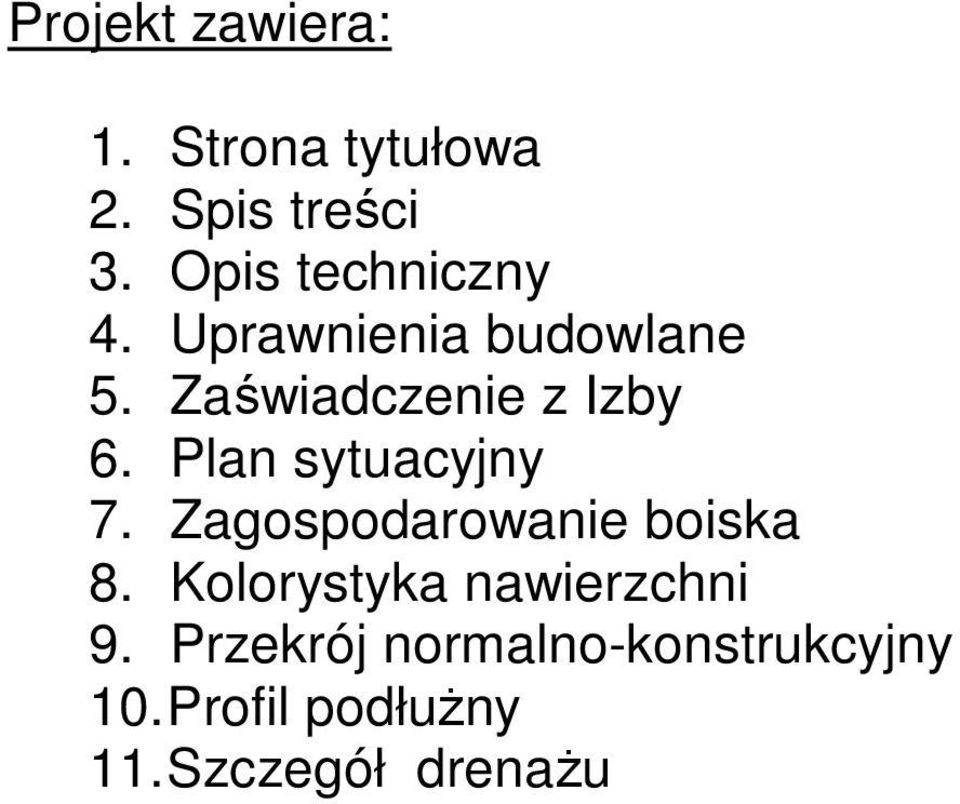

2 Projekt zawiera: 1. Strona tytułowa 2. Spis treści 3. Opis techniczny 4. Uprawnienia budowlane 5. Zaświadczenie z Izby 6. Plan sytuacyjny 7. Zagospodarowanie boiska 8. Kolorystyka nawierzchni 9. Przekrój normalno-konstrukcyjny 10. Profil podłużny 11. Szczegół drenażu

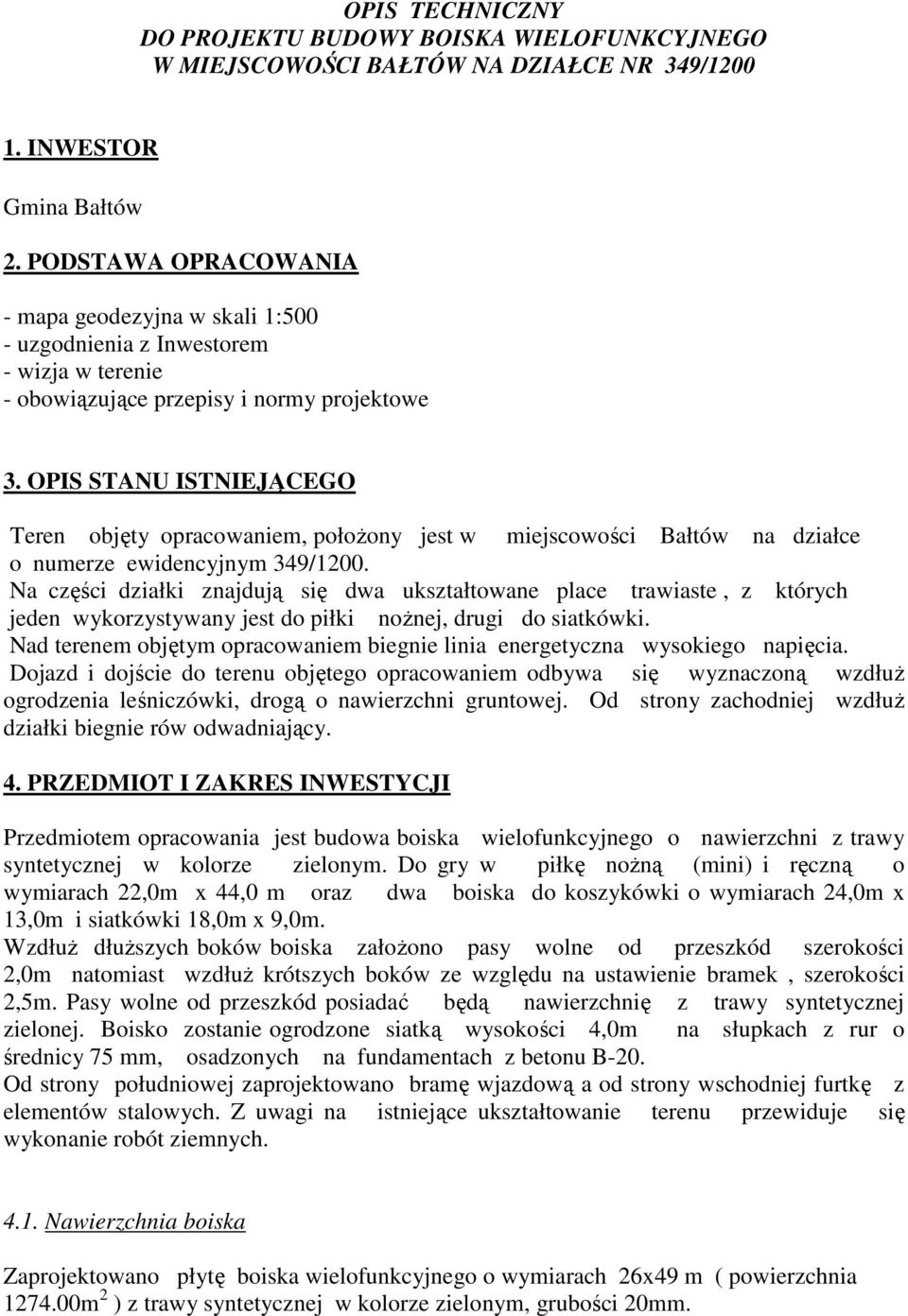

3 OPIS TECHNICZNY DO PROJEKTU BUDOWY BOISKA WIELOFUNKCYJNEGO W MIEJSCOWOŚCI BAŁTÓW NA DZIAŁCE NR 349/ INWESTOR Gmina Bałtów 2. PODSTAWA OPRACOWANIA - mapa geodezyjna w skali 1:500 - uzgodnienia z Inwestorem - wizja w terenie - obowiązujące przepisy i normy projektowe 3. OPIS STANU ISTNIEJĄCEGO Teren objęty opracowaniem, położony jest w miejscowości Bałtów na działce o numerze ewidencyjnym 349/1200. Na części działki znajdują się dwa ukształtowane place trawiaste, z których jeden wykorzystywany jest do piłki nożnej, drugi do siatkówki. Nad terenem objętym opracowaniem biegnie linia energetyczna wysokiego napięcia. Dojazd i dojście do terenu objętego opracowaniem odbywa się wyznaczoną wzdłuż ogrodzenia leśniczówki, drogą o nawierzchni gruntowej. Od strony zachodniej wzdłuż działki biegnie rów odwadniający. 4. PRZEDMIOT I ZAKRES INWESTYCJI Przedmiotem opracowania jest budowa boiska wielofunkcyjnego o nawierzchni z trawy syntetycznej w kolorze zielonym. Do gry w piłkę nożną (mini) i ręczną o wymiarach 22,0m x 44,0 m oraz dwa boiska do koszykówki o wymiarach 24,0m x 13,0m i siatkówki 18,0m x 9,0m. Wzdłuż dłuższych boków boiska założono pasy wolne od przeszkód szerokości 2,0m natomiast wzdłuż krótszych boków ze względu na ustawienie bramek, szerokości 2,5m. Pasy wolne od przeszkód posiadać będą nawierzchnię z trawy syntetycznej zielonej. Boisko zostanie ogrodzone siatką wysokości 4,0m na słupkach z rur o średnicy 75 mm, osadzonych na fundamentach z betonu B-20. Od strony południowej zaprojektowano bramę wjazdową a od strony wschodniej furtkę z elementów stalowych. Z uwagi na istniejące ukształtowanie terenu przewiduje się wykonanie robót ziemnych Nawierzchnia boiska Zaprojektowano płytę boiska wielofunkcyjnego o wymiarach 26x49 m ( powierzchnia m 2 ) z trawy syntetycznej w kolorze zielonym, grubości 20mm.

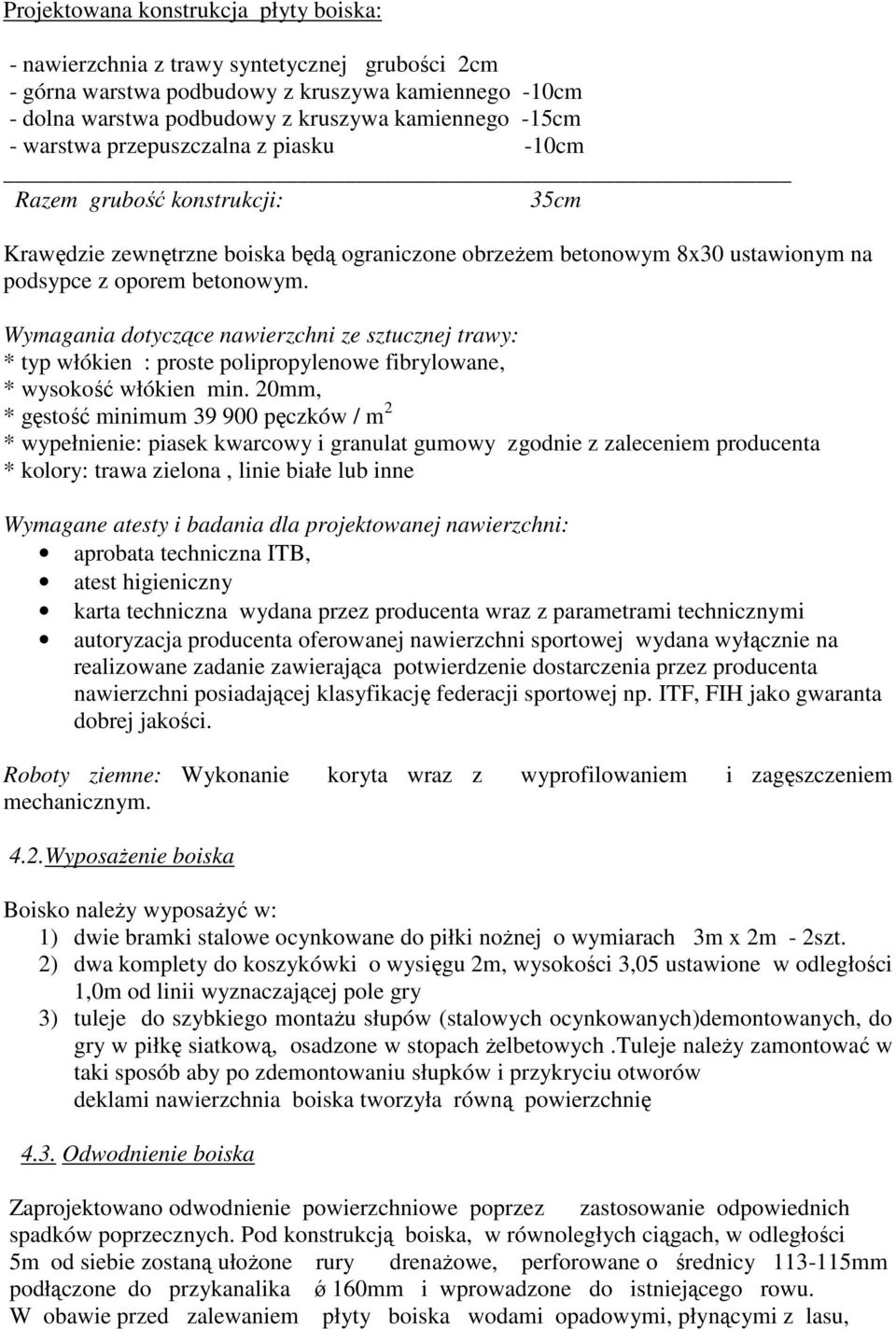

4 Projektowana konstrukcja płyty boiska: - nawierzchnia z trawy syntetycznej grubości 2cm - górna warstwa podbudowy z kruszywa kamiennego -10cm - dolna warstwa podbudowy z kruszywa kamiennego -15cm - warstwa przepuszczalna z piasku -10cm Razem grubość konstrukcji: 35cm Krawędzie zewnętrzne boiska będą ograniczone obrzeżem betonowym 8x30 ustawionym na podsypce z oporem betonowym. Wymagania dotyczące nawierzchni ze sztucznej trawy: * typ włókien : proste polipropylenowe fibrylowane, * wysokość włókien min. 20mm, * gęstość minimum pęczków / m 2 * wypełnienie: piasek kwarcowy i granulat gumowy zgodnie z zaleceniem producenta * kolory: trawa zielona, linie białe lub inne Wymagane atesty i badania dla projektowanej nawierzchni: aprobata techniczna ITB, atest higieniczny karta techniczna wydana przez producenta wraz z parametrami technicznymi autoryzacja producenta oferowanej nawierzchni sportowej wydana wyłącznie na realizowane zadanie zawierająca potwierdzenie dostarczenia przez producenta nawierzchni posiadającej klasyfikację federacji sportowej np. ITF, FIH jako gwaranta dobrej jakości. Roboty ziemne: Wykonanie koryta wraz z wyprofilowaniem i zagęszczeniem mechanicznym. 4.2.Wyposażenie boiska Boisko należy wyposażyć w: 1) dwie bramki stalowe ocynkowane do piłki nożnej o wymiarach 3m x 2m - 2szt. 2) dwa komplety do koszykówki o wysięgu 2m, wysokości 3,05 ustawione w odległości 1,0m od linii wyznaczającej pole gry 3) tuleje do szybkiego montażu słupów (stalowych ocynkowanych)demontowanych, do gry w piłkę siatkową, osadzone w stopach żelbetowych.tuleje należy zamontować w taki sposób aby po zdemontowaniu słupków i przykryciu otworów deklami nawierzchnia boiska tworzyła równą powierzchnię 4.3. Odwodnienie boiska Zaprojektowano odwodnienie powierzchniowe poprzez zastosowanie odpowiednich spadków poprzecznych. Pod konstrukcją boiska, w równoległych ciągach, w odległości 5m od siebie zostaną ułożone rury drenażowe, perforowane o średnicy mm podłączone do przykanalika ǿ 160mm i wprowadzone do istniejącego rowu. W obawie przed zalewaniem płyty boiska wodami opadowymi, płynącymi z lasu,

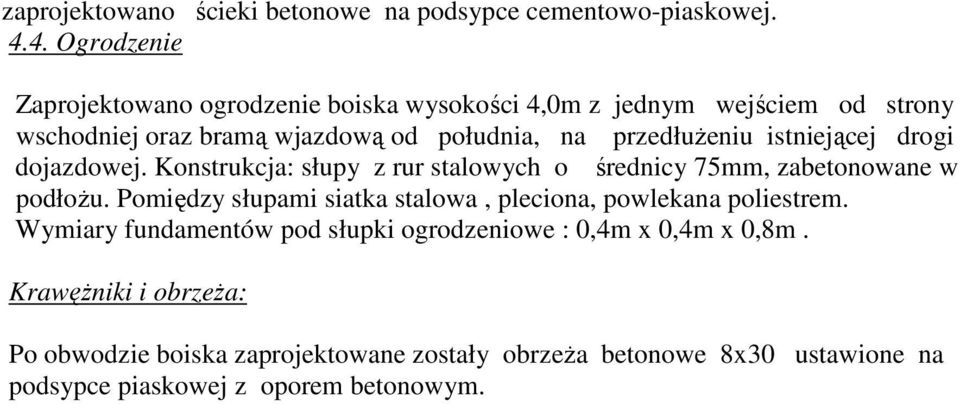

5 zaprojektowano ścieki betonowe na podsypce cementowo-piaskowej Ogrodzenie Zaprojektowano ogrodzenie boiska wysokości 4,0m z jednym wejściem od strony wschodniej oraz bramą wjazdową od południa, na przedłużeniu istniejącej drogi dojazdowej. Konstrukcja: słupy z rur stalowych o średnicy 75mm, zabetonowane w podłożu. Pomiędzy słupami siatka stalowa, pleciona, powlekana poliestrem. Wymiary fundamentów pod słupki ogrodzeniowe : 0,4m x 0,4m x 0,8m. Krawężniki i obrzeża: Po obwodzie boiska zaprojektowane zostały obrzeża betonowe 8x30 ustawione na podsypce piaskowej z oporem betonowym.
