1 NIERUCHOMOŚĆ wycena obrót zarządzanie Henryk Soboczyński ul. Jaśminowa 22/ L, Grudziądz, NIP tel ; Biuro: ul. Kościelna 10/3, Grudziądz 1 PROJEKT ZAGOSPODAROWANIA TERENU OBIEKT : SZKLANE TABLICE LOKALIZACJA : ul. Zamkowa, Grudziądz, dz. nr 1/2, 56, 39, 61/4, obręb nr 41 BRANŻA : BUDOWLANA INWESTOR : GMINA MIASTO GRUDZIĄDZ ul. Ratuszowa 1, Grudziądz ZLECENIODAWCA : MIEJSKI OŚRODEK REKREACJI I WYPOCZYNKU ul. Za Basenem 2, Grudziądz PROJEKTANT : mgr inż. HENRYK SOBOCZYŃSKI uprawnienia budowlane do kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno- budowlanej nr ewid. UAN-N-V/14/TO/85 ASYSTENT PROJEKTANTA : mgr inż. Małgorzata Kalisz ~ Grudziądz, styczeń 2018 r. ~

2 Spis treści Spis treści... 2 Oświadczenie projektanta... 3 Uprawnienia oraz zaświadczenie o wpisie do Izby Opis techniczny Przedmiot i zakres opracowania Podstawa opracowania Opis stanu istniejącego Opis zagospodarowania terenu Szklana tablica Dokumentacja fotograficzna... 8

3 Oświadczenie projektanta Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U poz z późn. zm.) oświadczam, że projekt zagospodarowania terenu: OBIEKT : SZKLANE TABLICE LOKALIZACJA : ul. Zamkowa, Grudziądz, dz. nr 1/2, 56, 39, 61/4, obręb nr 41 INWESTOR : GMINA MIASTO GRUDZIĄDZ ul. Ratuszowa 1, Grudziądz ZLECENIODAWCA : MIEJSKI OŚRODEK REKREACJI I WYPOCZYNKU ul. Za Basenem 2, Grudziądz DATA OPRACOWANIA : styczeń 2018 r. jest kompletny z punktu widzenia celu jakiemu ma służyć oraz został sporządzony zgodnie zobowiązującymi przepisami i zasadami wiedzy technicznej. PROJEKTANT : mgr inż. HENRYK SOBOCZYŃSKI uprawnienia budowlane do kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno- budowlanej nr ewid. UAN-N-V/14/TO/85

4 Uprawnienia oraz zaświadczenie o wpisie do Izby POTWIERDZAM ZGODNOŚĆ Z ORYGINAŁEM mgr inż. Henryk Soboczyński

5 1.Opis techniczny 1.1. Przedmiot i zakres opracowania Przedmiotowa inwestycja przewiduje wykonanie szklanych tablic ze zdjęciami i opisem, planowanego do realizacji na Górze Zamkowej w Grudziądzu, na terenie działki nr 1/2, 56, 39, 61/4 w obrębie nr 41. Do realizacji przewidziano wykonanie 8 szt. szklanych pocztówek, zlokalizowanych na wyżej wymienionym terenie. W zakres opracowania wchodzi: Lokalizacji umiejscowienia szklanych tablic, Opis wykonania prac. 1.2 Podstawa opracowania Zlecenie od Inwestora Wytyczne Inwestora Mapy terenu Przeprowadzone wizje w terenie Dokumentacja fotograficzna własna Miejscowy Plan Zagospodarowania Przestrzennego terenu położonego przy ulicy Zamkowej (Uchwała nr XXVII/83/16 z dnia 26 października 2016 r.) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U poz z późn. zm.) Pozostałe obowiązujące normy i przepisy

6 1.3.Opis stanu istniejącego Obszar inwestycji obejmuje działki nr 1/2, 56, 39, 61/4 w obrębie nr 41. Jest to obszar parku Góra Zamkowa, często odwiedzanego przez mieszkańców Grudziądza. Jest to teren z bogatą roślinnością oraz wyposażony w liczne ławki. Droga łącząca ul. Spichrzową i ul. Solną wykonana z kamienia. Na obszarze parku znajduję się także zrekonstruowana Wieża Klimek Opis zagospodarowania terenu Przedmiotowe szklane tablice nie wpłyną znacząco na zagospodarowanie terenu jak i na wygląd istniejącego otoczenia i istniejącą zieleń. Szklane tablice wraz z betonowym postumentem zostaną umiejscowione zgodnie z załącznikiem rysunkowym. Przedmiotowy projekt nie przewiduje zmiany sposobu zagospodarowania terenu Szklana tablica Na terenie Parku Góra Zamkowa przewidziano wykonanie 8 sztuk szklanych tablic. Będą one rozmieszczone po całym terenie parku zgodnie z załącznikiem rysunkowym. Szklana tablica ze zdjęciem i opisem miejsca będzie miała wysokość 90 cm, będzie zamontowana na betonowym postumencie o wysokości 60 cm. Postument betonowy należy zamontować w teren oraz zabezpieczyć przed próbą wydostania go przez niepowołane osoby. Natomiast szklaną tablice należy zamontować do stabilnego postumentu betonowego zgodnie z technologią i wytycznymi producenta.

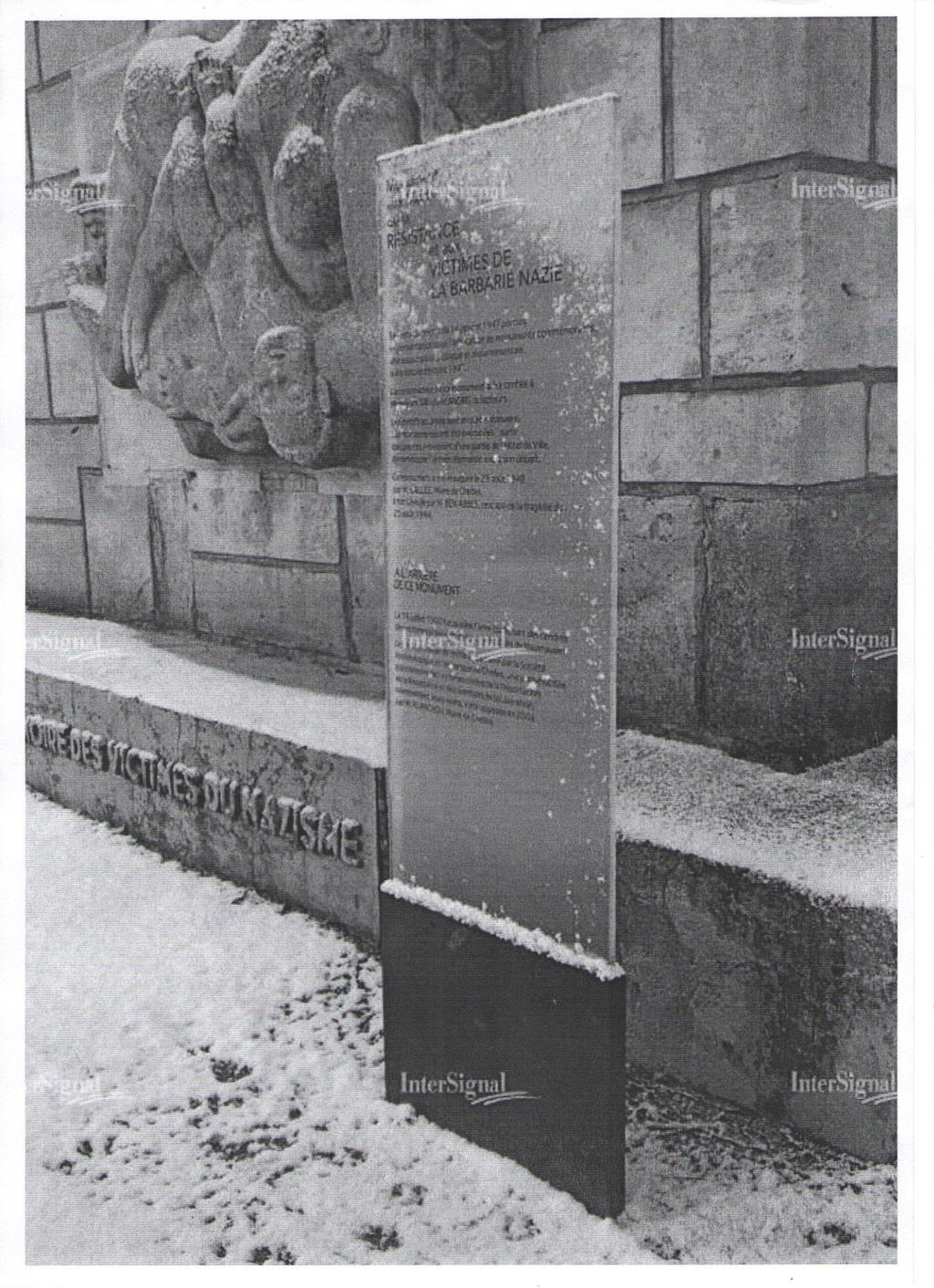

7 NIERUCHOMOŚĆ Henryk Soboczyński Zdjęcie wzoru szklanej pocztówki Źródło: Internet

8 2. Dokumentacja fotograficzna Poniższe zdjęcia znajdą się na szklanych tablicach wraz z opisem miejsca. (1) (2)

9 (3) (4)

10 (5) (6)

11 (7) (8)
