1 Instrukcja obsługi Podręcznik oprogramowania Informacje wstępne Podręczniki do tej drukarki...12 Opis wybranego modelu...13 Jak korzystać z tego podręcznika...14 Symbole...14 Używanie przycisków...15 Przygotowanie do drukowania Szybka instalacja...19 Potwierdzanie metody połączenia...21 Połączenie sieciowe...21 Połączenie lokalne...23 Używanie portu SmartDeviceMonitor...25 Instalowanie programu DeskTopBinder-SmartDeviceMonitor for Client...25 Instalowanie sterownika drukarki PCL lub RPCS (TCP/IP)...26 Instalowanie sterownika drukarki PCL lub RPCS (IPP)...27 Instalowanie sterownika drukarki PostScript 3 (Windows 95/98/Me - TCP/IP)...28 Instalowanie sterownika drukarki PostScript 3 (Windows 95/98/Me - IPP)...29 Instalowanie sterownika drukarki PostScript 3 (Windows TCP/IP)...31 Instalowanie sterownika drukarki PostScript 3 (Windows TCP/IP)...32 Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2 TCP/IP) Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2 IPP) Instalowanie sterownika drukarki PostScript 3 (Windows Vista TCP/IP)...35 PL PL G A G A_1.0 Copyright

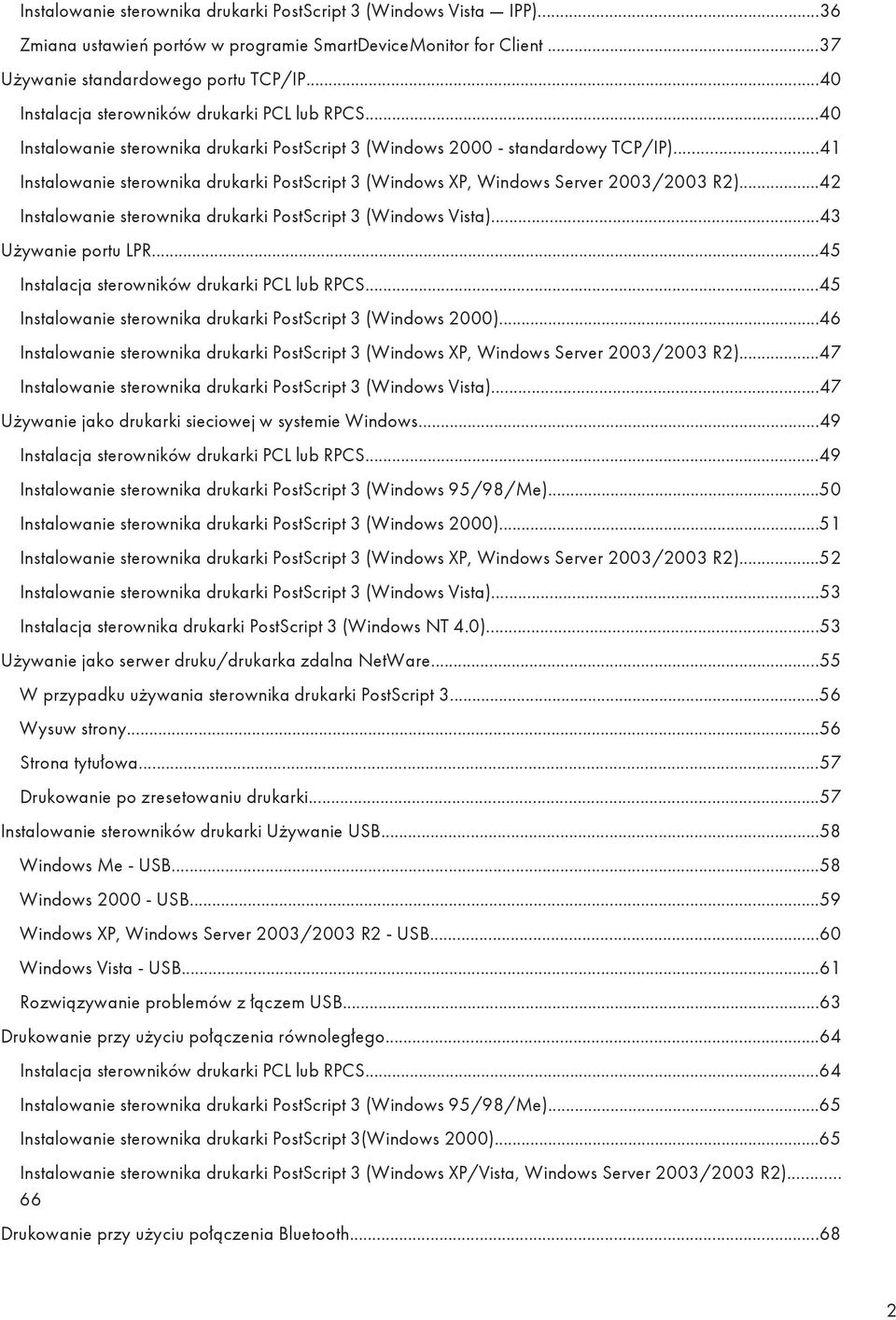

2 Instalowanie sterownika drukarki PostScript 3 (Windows Vista IPP)...36 Zmiana ustawień portów w programie SmartDeviceMonitor for Client...37 Używanie standardowego portu TCP/IP...40 Instalacja sterowników drukarki PCL lub RPCS...40 Instalowanie sterownika drukarki PostScript 3 (Windows standardowy TCP/IP)...41 Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2)...42 Instalowanie sterownika drukarki PostScript 3 (Windows Vista)...43 Używanie portu LPR...45 Instalacja sterowników drukarki PCL lub RPCS...45 Instalowanie sterownika drukarki PostScript 3 (Windows 2000)...46 Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2)...47 Instalowanie sterownika drukarki PostScript 3 (Windows Vista)...47 Używanie jako drukarki sieciowej w systemie Windows...49 Instalacja sterowników drukarki PCL lub RPCS...49 Instalowanie sterownika drukarki PostScript 3 (Windows 95/98/Me)...50 Instalowanie sterownika drukarki PostScript 3 (Windows 2000)...51 Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2)...52 Instalowanie sterownika drukarki PostScript 3 (Windows Vista)...53 Instalacja sterownika drukarki PostScript 3 (Windows NT 4.0)...53 Używanie jako serwer druku/drukarka zdalna NetWare...55 W przypadku używania sterownika drukarki PostScript Wysuw strony...56 Strona tytułowa...57 Drukowanie po zresetowaniu drukarki...57 Instalowanie sterowników drukarki Używanie USB...58 Windows Me - USB...58 Windows USB...59 Windows XP, Windows Server 2003/2003 R2 - USB...60 Windows Vista - USB...61 Rozwiązywanie problemów z łączem USB...63 Drukowanie przy użyciu połączenia równoległego...64 Instalacja sterowników drukarki PCL lub RPCS...64 Instalowanie sterownika drukarki PostScript 3 (Windows 95/98/Me)...65 Instalowanie sterownika drukarki PostScript 3(Windows 2000)...65 Instalowanie sterownika drukarki PostScript 3 (Windows XP/Vista, Windows Server 2003/2003 R2) Drukowanie przy użyciu połączenia Bluetooth

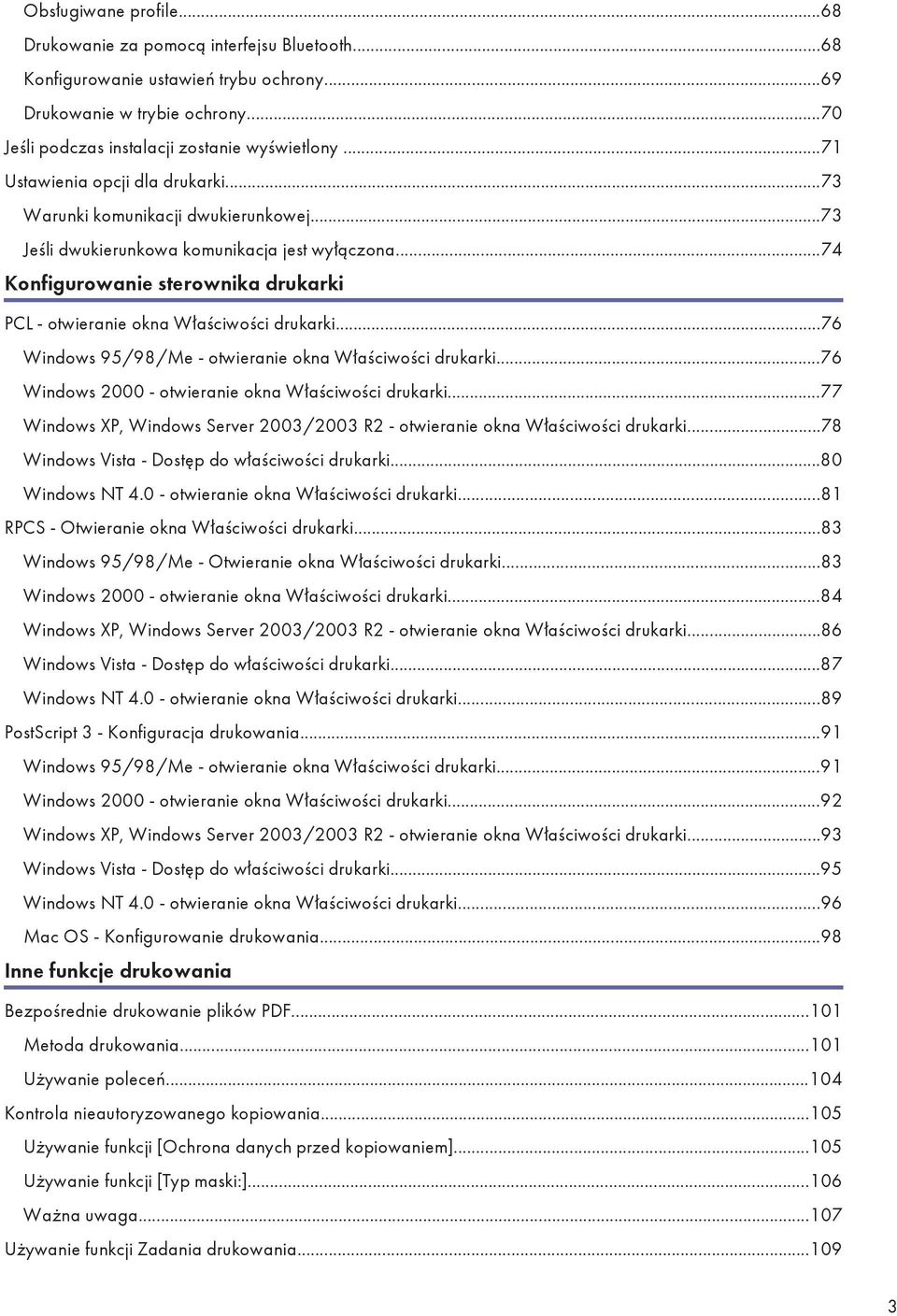

3 Obsługiwane profile...68 Drukowanie za pomocą interfejsu Bluetooth...68 Konfigurowanie ustawień trybu ochrony...69 Drukowanie w trybie ochrony...70 Jeśli podczas instalacji zostanie wyświetlony...71 Ustawienia opcji dla drukarki...73 Warunki komunikacji dwukierunkowej...73 Jeśli dwukierunkowa komunikacja jest wyłączona...74 Konfigurowanie sterownika drukarki PCL - otwieranie okna Właściwości drukarki...76 Windows 95/98/Me - otwieranie okna Właściwości drukarki...76 Windows otwieranie okna Właściwości drukarki...77 Windows XP, Windows Server 2003/2003 R2 - otwieranie okna Właściwości drukarki...78 Windows Vista - Dostęp do właściwości drukarki...80 Windows NT otwieranie okna Właściwości drukarki...81 RPCS - Otwieranie okna Właściwości drukarki...83 Windows 95/98/Me - Otwieranie okna Właściwości drukarki...83 Windows otwieranie okna Właściwości drukarki...84 Windows XP, Windows Server 2003/2003 R2 - otwieranie okna Właściwości drukarki...86 Windows Vista - Dostęp do właściwości drukarki...87 Windows NT otwieranie okna Właściwości drukarki...89 PostScript 3 - Konfiguracja drukowania...91 Windows 95/98/Me - otwieranie okna Właściwości drukarki...91 Windows otwieranie okna Właściwości drukarki...92 Windows XP, Windows Server 2003/2003 R2 - otwieranie okna Właściwości drukarki...93 Windows Vista - Dostęp do właściwości drukarki...95 Windows NT otwieranie okna Właściwości drukarki...96 Mac OS - Konfigurowanie drukowania...98 Inne funkcje drukowania Bezpośrednie drukowanie plików PDF Metoda drukowania Używanie poleceń Kontrola nieautoryzowanego kopiowania Używanie funkcji [Ochrona danych przed kopiowaniem] Używanie funkcji [Typ maski:] Ważna uwaga Używanie funkcji Zadania drukowania

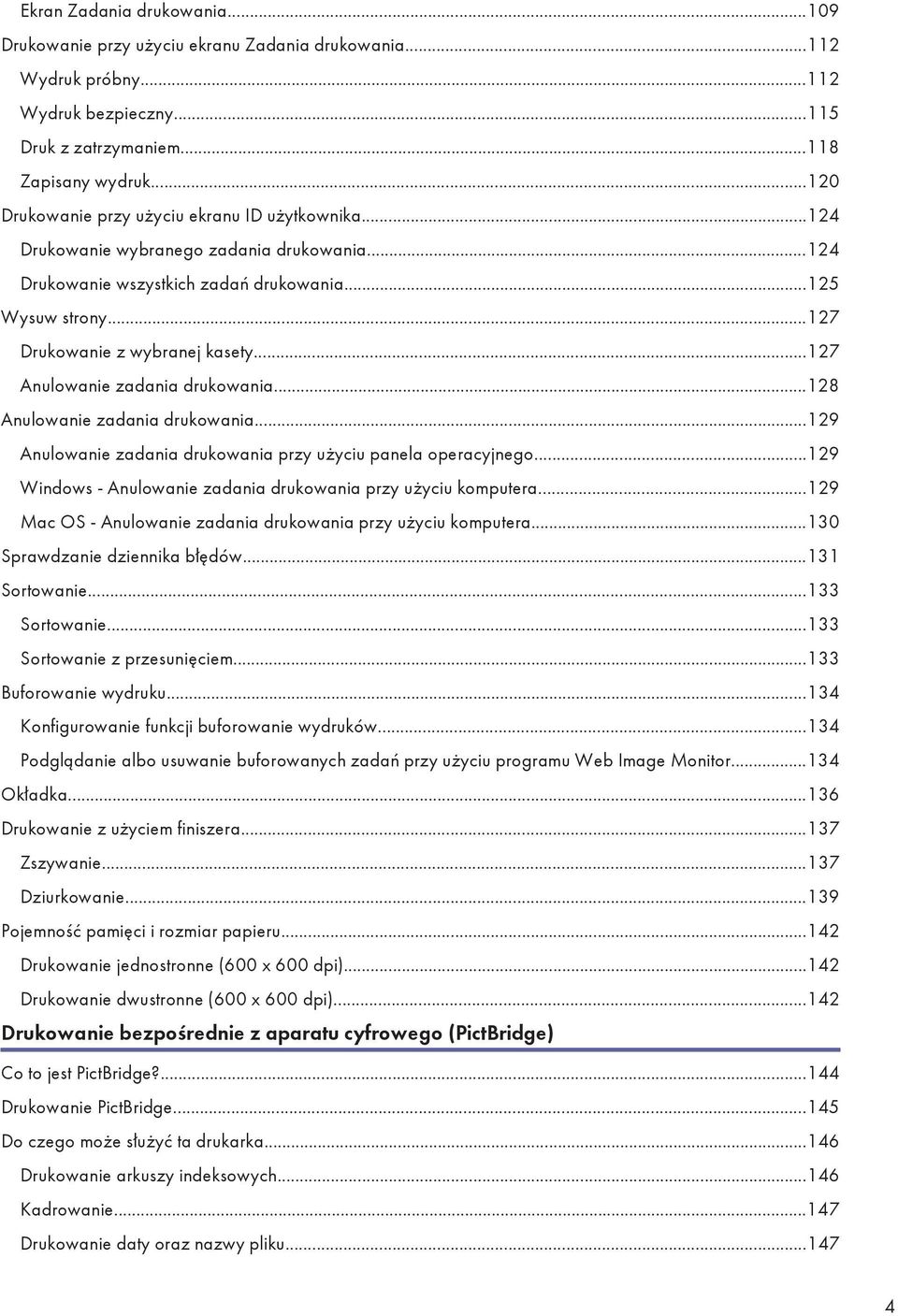

4 Ekran Zadania drukowania Drukowanie przy użyciu ekranu Zadania drukowania Wydruk próbny Wydruk bezpieczny Druk z zatrzymaniem Zapisany wydruk Drukowanie przy użyciu ekranu ID użytkownika Drukowanie wybranego zadania drukowania Drukowanie wszystkich zadań drukowania Wysuw strony Drukowanie z wybranej kasety Anulowanie zadania drukowania Anulowanie zadania drukowania Anulowanie zadania drukowania przy użyciu panela operacyjnego Windows - Anulowanie zadania drukowania przy użyciu komputera Mac OS - Anulowanie zadania drukowania przy użyciu komputera Sprawdzanie dziennika błędów Sortowanie Sortowanie Sortowanie z przesunięciem Buforowanie wydruku Konfigurowanie funkcji buforowanie wydruków Podglądanie albo usuwanie buforowanych zadań przy użyciu programu Web Image Monitor Okładka Drukowanie z użyciem finiszera Zszywanie Dziurkowanie Pojemność pamięci i rozmiar papieru Drukowanie jednostronne (600 x 600 dpi) Drukowanie dwustronne (600 x 600 dpi) Drukowanie bezpośrednie z aparatu cyfrowego (PictBridge) Co to jest PictBridge? Drukowanie PictBridge Do czego może służyć ta drukarka Drukowanie arkuszy indeksowych Kadrowanie Drukowanie daty oraz nazwy pliku

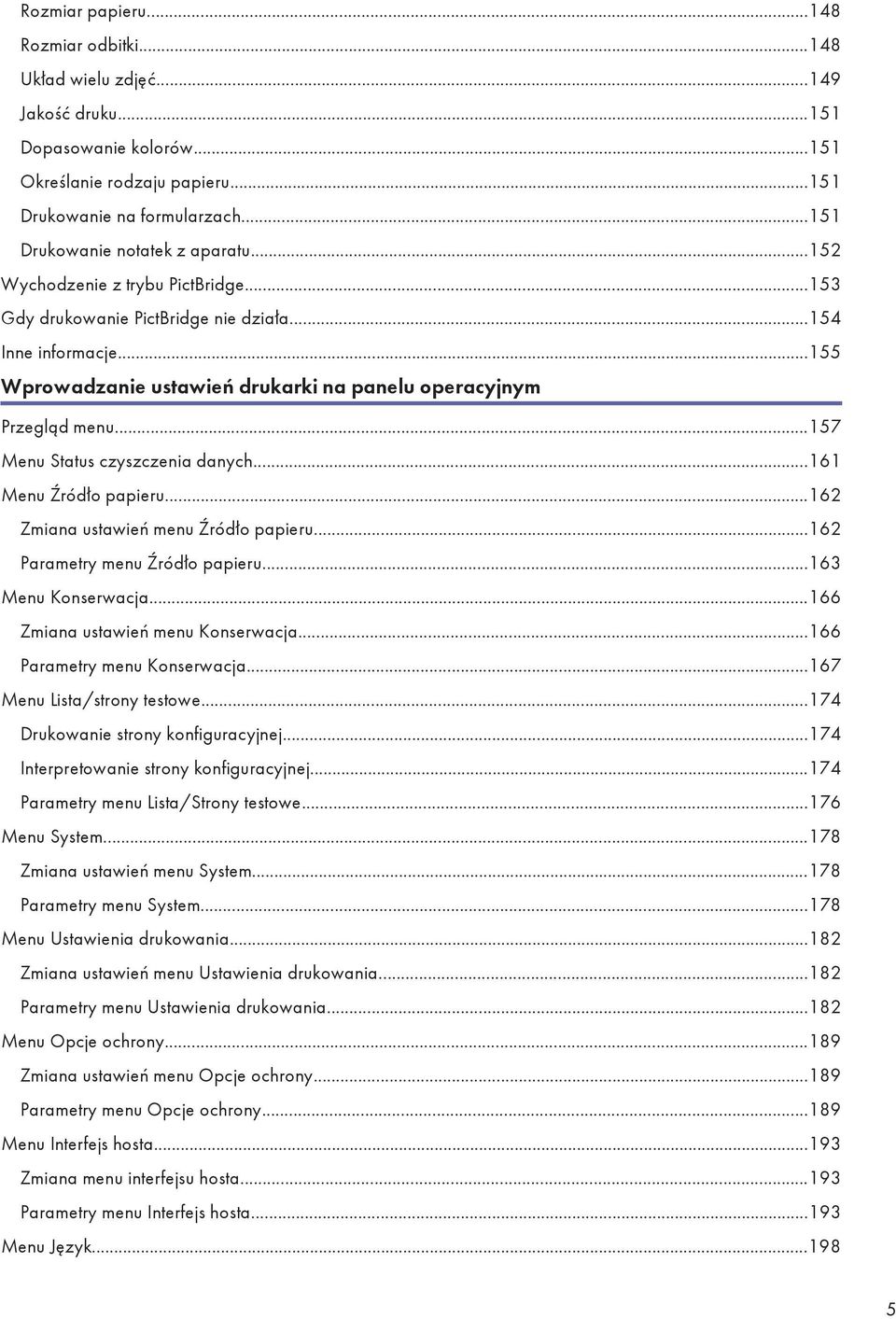

5 Rozmiar papieru Rozmiar odbitki Układ wielu zdjęć Jakość druku Dopasowanie kolorów Określanie rodzaju papieru Drukowanie na formularzach Drukowanie notatek z aparatu Wychodzenie z trybu PictBridge Gdy drukowanie PictBridge nie działa Inne informacje Wprowadzanie ustawień drukarki na panelu operacyjnym Przegląd menu Menu Status czyszczenia danych Menu Źródło papieru Zmiana ustawień menu Źródło papieru Parametry menu Źródło papieru Menu Konserwacja Zmiana ustawień menu Konserwacja Parametry menu Konserwacja Menu Lista/strony testowe Drukowanie strony konfiguracyjnej Interpretowanie strony konfiguracyjnej Parametry menu Lista/Strony testowe Menu System Zmiana ustawień menu System Parametry menu System Menu Ustawienia drukowania Zmiana ustawień menu Ustawienia drukowania Parametry menu Ustawienia drukowania Menu Opcje ochrony Zmiana ustawień menu Opcje ochrony Parametry menu Opcje ochrony Menu Interfejs hosta Zmiana menu interfejsu hosta Parametry menu Interfejs hosta Menu Język

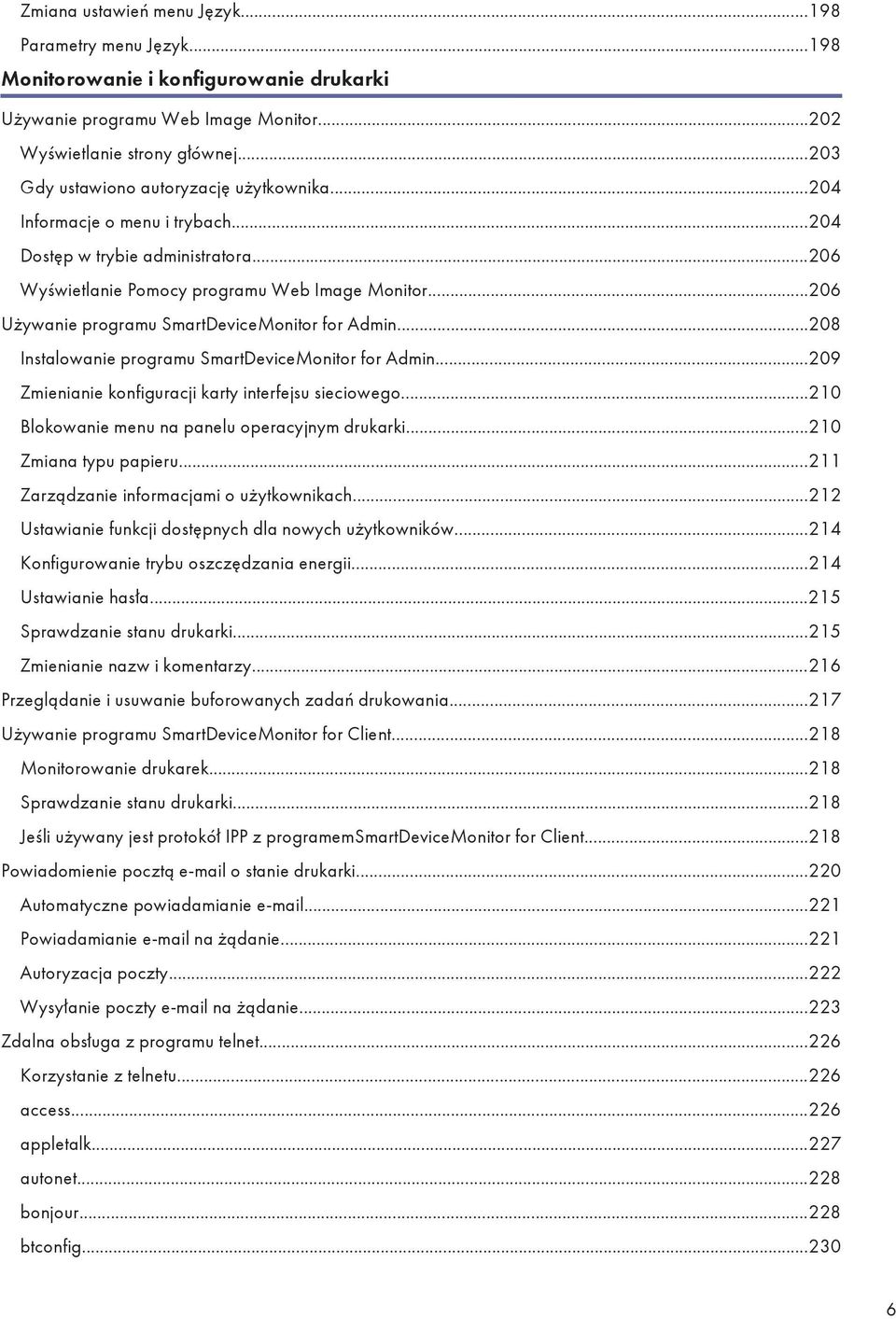

6 Zmiana ustawień menu Język Parametry menu Język Monitorowanie i konfigurowanie drukarki Używanie programu Web Image Monitor Wyświetlanie strony głównej Gdy ustawiono autoryzację użytkownika Informacje o menu i trybach Dostęp w trybie administratora Wyświetlanie Pomocy programu Web Image Monitor Używanie programu SmartDeviceMonitor for Admin Instalowanie programu SmartDeviceMonitor for Admin Zmienianie konfiguracji karty interfejsu sieciowego Blokowanie menu na panelu operacyjnym drukarki Zmiana typu papieru Zarządzanie informacjami o użytkownikach Ustawianie funkcji dostępnych dla nowych użytkowników Konfigurowanie trybu oszczędzania energii Ustawianie hasła Sprawdzanie stanu drukarki Zmienianie nazw i komentarzy Przeglądanie i usuwanie buforowanych zadań drukowania Używanie programu SmartDeviceMonitor for Client Monitorowanie drukarek Sprawdzanie stanu drukarki Jeśli używany jest protokół IPP z programemsmartdevicemonitor for Client Powiadomienie pocztą o stanie drukarki Automatyczne powiadamianie Powiadamianie na żądanie Autoryzacja poczty Wysyłanie poczty na żądanie Zdalna obsługa z programu telnet Korzystanie z telnetu access appletalk autonet bonjour btconfig

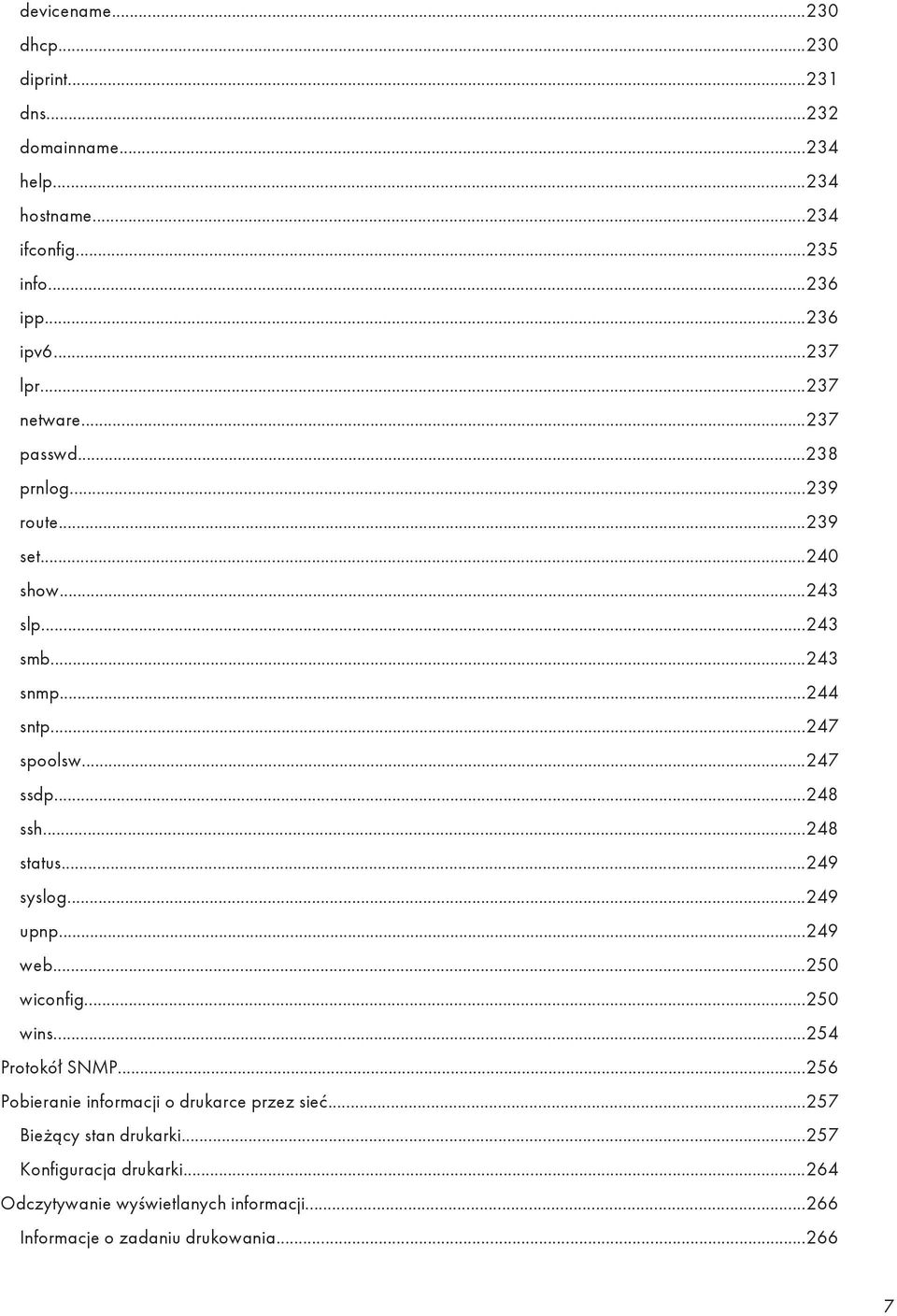

7 devicename dhcp diprint dns domainname help hostname ifconfig info ipp ipv lpr netware passwd prnlog route set show slp smb snmp sntp spoolsw ssdp ssh status syslog upnp web wiconfig wins Protokół SNMP Pobieranie informacji o drukarce przez sieć Bieżący stan drukarki Konfiguracja drukarki Odczytywanie wyświetlanych informacji Informacje o zadaniu drukowania

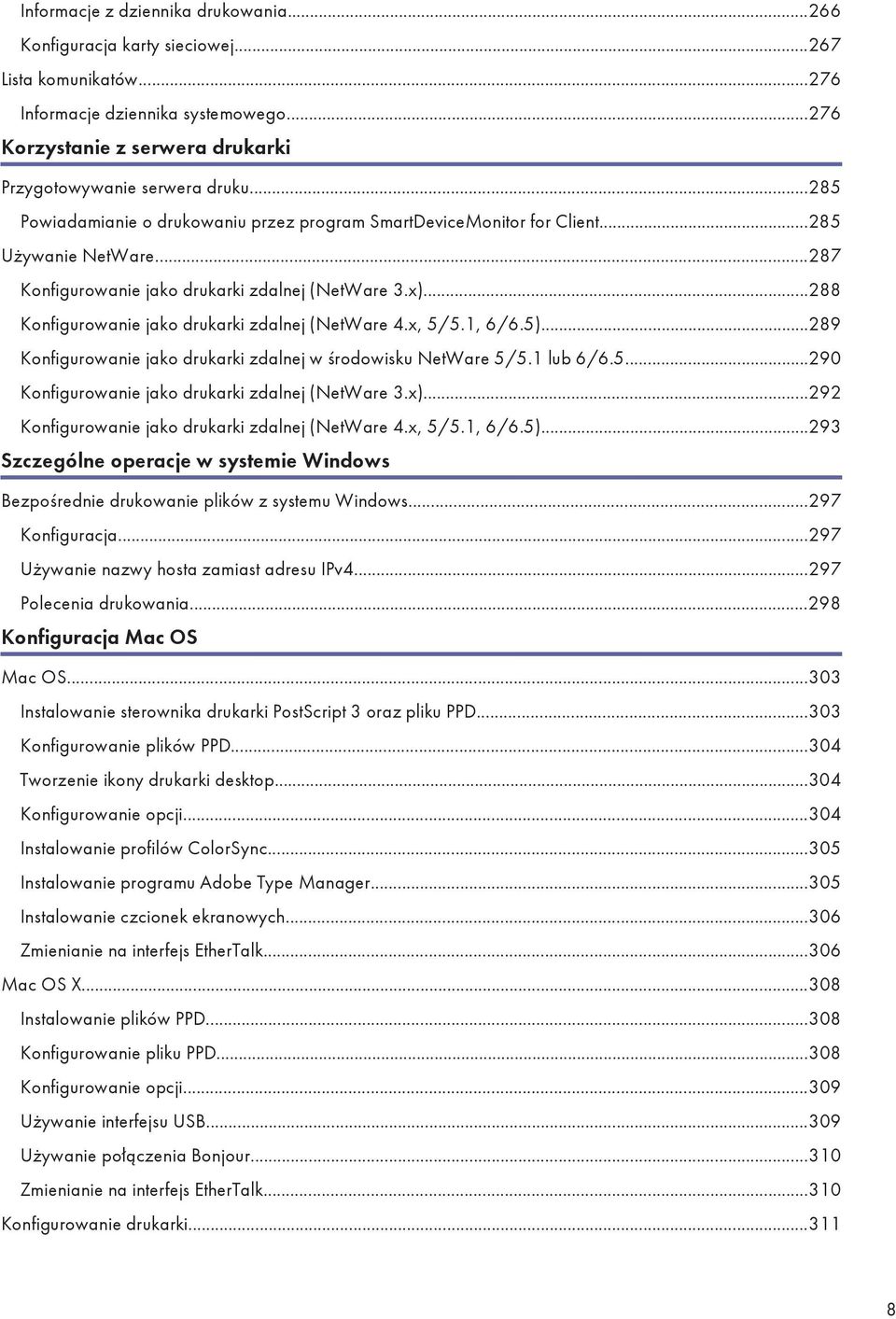

8 Informacje z dziennika drukowania Konfiguracja karty sieciowej Lista komunikatów Informacje dziennika systemowego Korzystanie z serwera drukarki Przygotowywanie serwera druku Powiadamianie o drukowaniu przez program SmartDeviceMonitor for Client Używanie NetWare Konfigurowanie jako drukarki zdalnej (NetWare 3.x) Konfigurowanie jako drukarki zdalnej (NetWare 4.x, 5/5.1, 6/6.5) Konfigurowanie jako drukarki zdalnej w środowisku NetWare 5/5.1 lub 6/ Konfigurowanie jako drukarki zdalnej (NetWare 3.x) Konfigurowanie jako drukarki zdalnej (NetWare 4.x, 5/5.1, 6/6.5) Szczególne operacje w systemie Windows Bezpośrednie drukowanie plików z systemu Windows Konfiguracja Używanie nazwy hosta zamiast adresu IPv Polecenia drukowania Konfiguracja Mac OS Mac OS Instalowanie sterownika drukarki PostScript 3 oraz pliku PPD Konfigurowanie plików PPD Tworzenie ikony drukarki desktop Konfigurowanie opcji Instalowanie profilów ColorSync Instalowanie programu Adobe Type Manager Instalowanie czcionek ekranowych Zmienianie na interfejs EtherTalk Mac OS X Instalowanie plików PPD Konfigurowanie pliku PPD Konfigurowanie opcji Używanie interfejsu USB Używanie połączenia Bonjour Zmienianie na interfejs EtherTalk Konfigurowanie drukarki

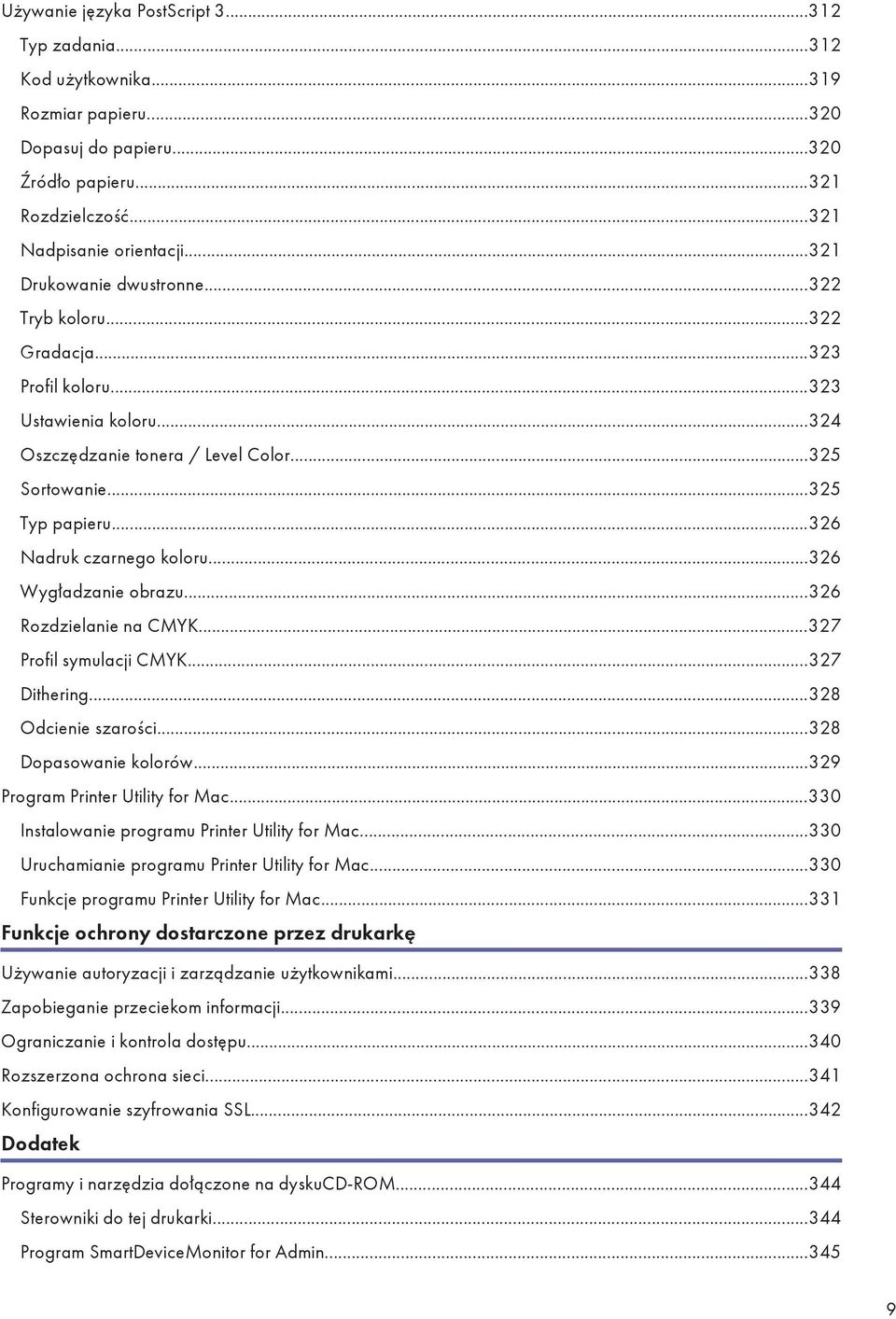

9 Używanie języka PostScript Typ zadania Kod użytkownika Rozmiar papieru Dopasuj do papieru Źródło papieru Rozdzielczość Nadpisanie orientacji Drukowanie dwustronne Tryb koloru Gradacja Profil koloru Ustawienia koloru Oszczędzanie tonera / Level Color Sortowanie Typ papieru Nadruk czarnego koloru Wygładzanie obrazu Rozdzielanie na CMYK Profil symulacji CMYK Dithering Odcienie szarości Dopasowanie kolorów Program Printer Utility for Mac Instalowanie programu Printer Utility for Mac Uruchamianie programu Printer Utility for Mac Funkcje programu Printer Utility for Mac Funkcje ochrony dostarczone przez drukarkę Używanie autoryzacji i zarządzanie użytkownikami Zapobieganie przeciekom informacji Ograniczanie i kontrola dostępu Rozszerzona ochrona sieci Konfigurowanie szyfrowania SSL Dodatek Programy i narzędzia dołączone na dyskucd-rom Sterowniki do tej drukarki Program SmartDeviceMonitor for Admin

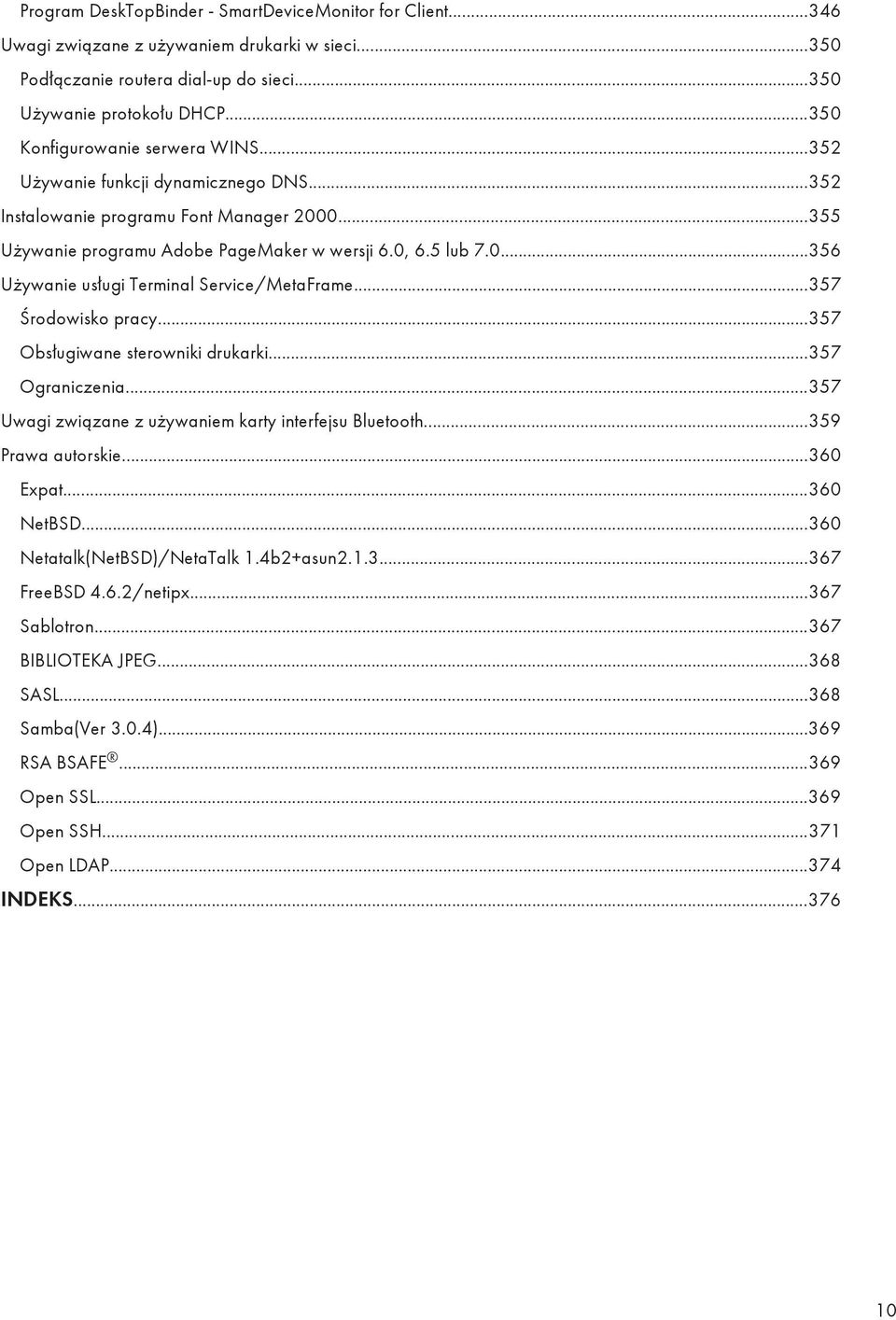

10 Program DeskTopBinder - SmartDeviceMonitor for Client Uwagi związane z używaniem drukarki w sieci Podłączanie routera dial-up do sieci Używanie protokołu DHCP Konfigurowanie serwera WINS Używanie funkcji dynamicznego DNS Instalowanie programu Font Manager Używanie programu Adobe PageMaker w wersji 6.0, 6.5 lub Używanie usługi Terminal Service/MetaFrame Środowisko pracy Obsługiwane sterowniki drukarki Ograniczenia Uwagi związane z używaniem karty interfejsu Bluetooth Prawa autorskie Expat NetBSD Netatalk(NetBSD)/NetaTalk 1.4b2+asun FreeBSD 4.6.2/netipx Sablotron BIBLIOTEKA JPEG SASL Samba(Ver 3.0.4) RSA BSAFE Open SSL Open SSH Open LDAP INDEKS

11 Informacje wstępne Informacje wstępne Podręczniki do tej drukarki...12 Opis wybranego modelu...13 Jak korzystać z tego podręcznika...14 Symbole...14 Używanie przycisków...15 G A_1.0 Copyright

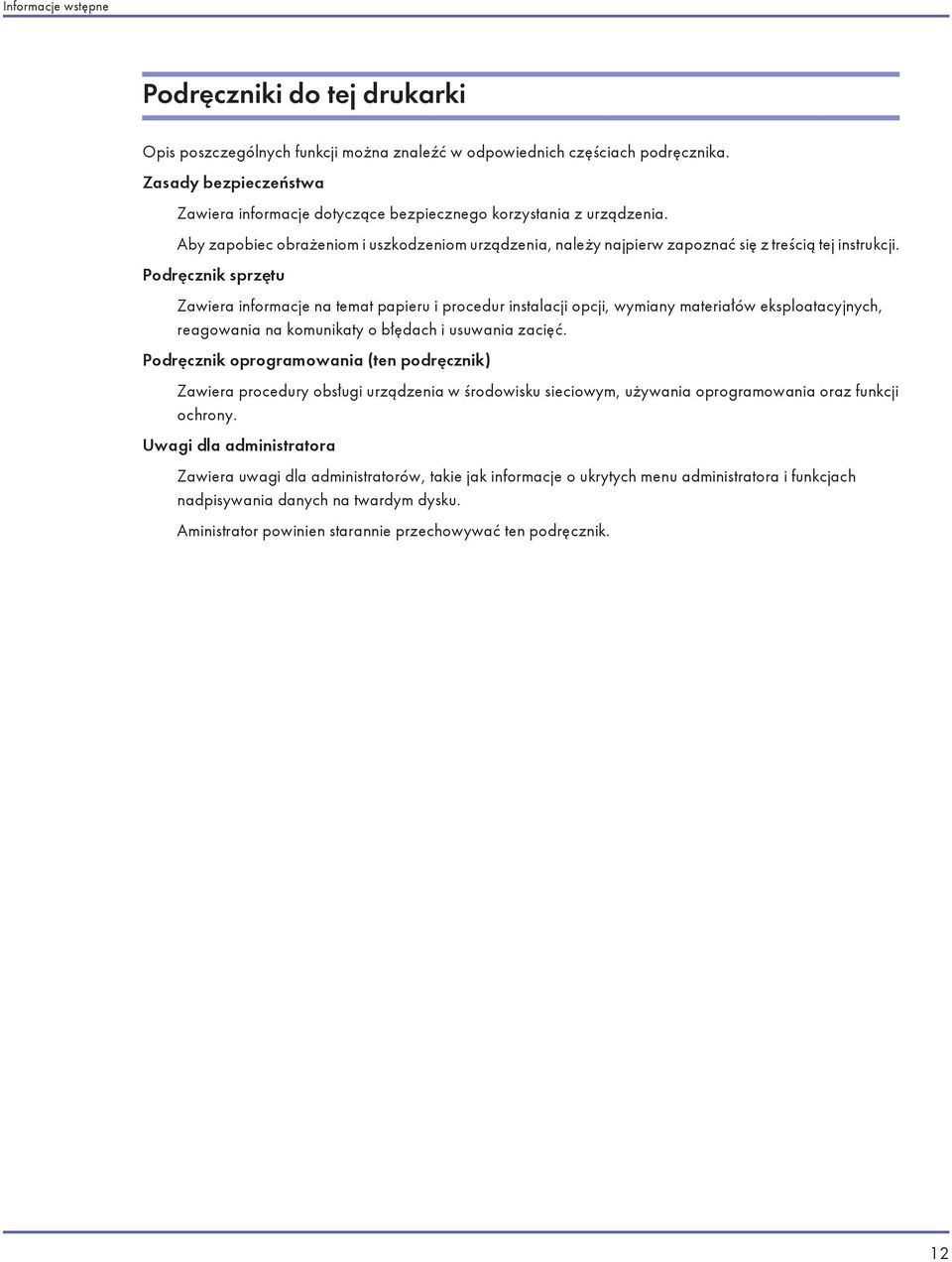

12 Informacje wstępne Podręczniki do tej drukarki Opis poszczególnych funkcji można znaleźć w odpowiednich częściach podręcznika. Zasady bezpieczeństwa Zawiera informacje dotyczące bezpiecznego korzystania z urządzenia. Aby zapobiec obrażeniom i uszkodzeniom urządzenia, należy najpierw zapoznać się z treścią tej instrukcji. Podręcznik sprzętu Zawiera informacje na temat papieru i procedur instalacji opcji, wymiany materiałów eksploatacyjnych, reagowania na komunikaty o błędach i usuwania zacięć. Podręcznik oprogramowania (ten podręcznik) Zawiera procedury obsługi urządzenia w środowisku sieciowym, używania oprogramowania oraz funkcji ochrony. Uwagi dla administratora Zawiera uwagi dla administratorów, takie jak informacje o ukrytych menu administratora i funkcjach nadpisywania danych na twardym dysku. Aministrator powinien starannie przechowywać ten podręcznik. 12

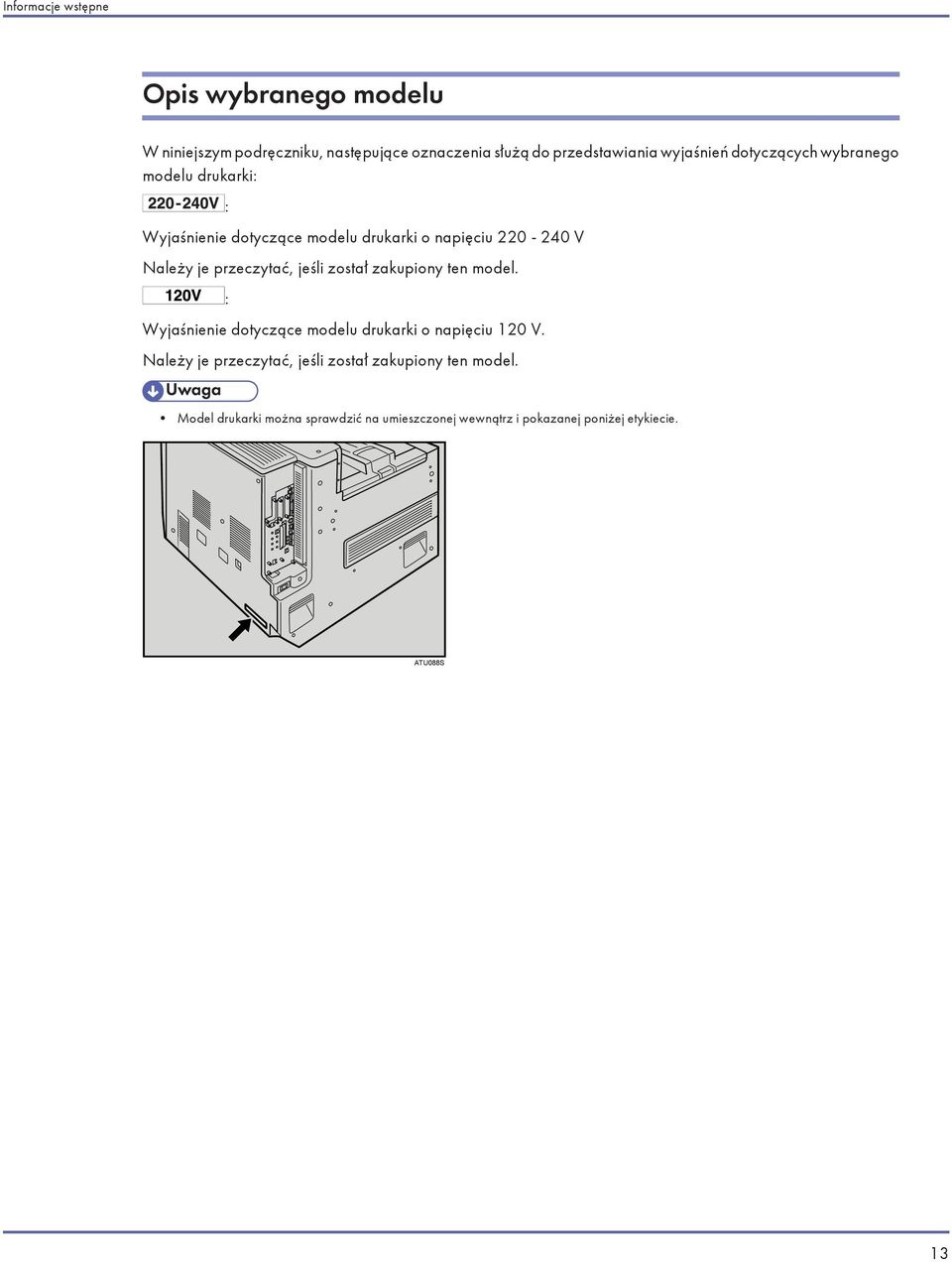

13 Informacje wstępne Opis wybranego modelu W niniejszym podręczniku, następujące oznaczenia służą do przedstawiania wyjaśnień dotyczących wybranego modelu drukarki: : Wyjaśnienie dotyczące modelu drukarki o napięciu V Należy je przeczytać, jeśli został zakupiony ten model. : Wyjaśnienie dotyczące modelu drukarki o napięciu 120 V. Należy je przeczytać, jeśli został zakupiony ten model. Model drukarki można sprawdzić na umieszczonej wewnątrz i pokazanej poniżej etykiecie. ATU088S 13

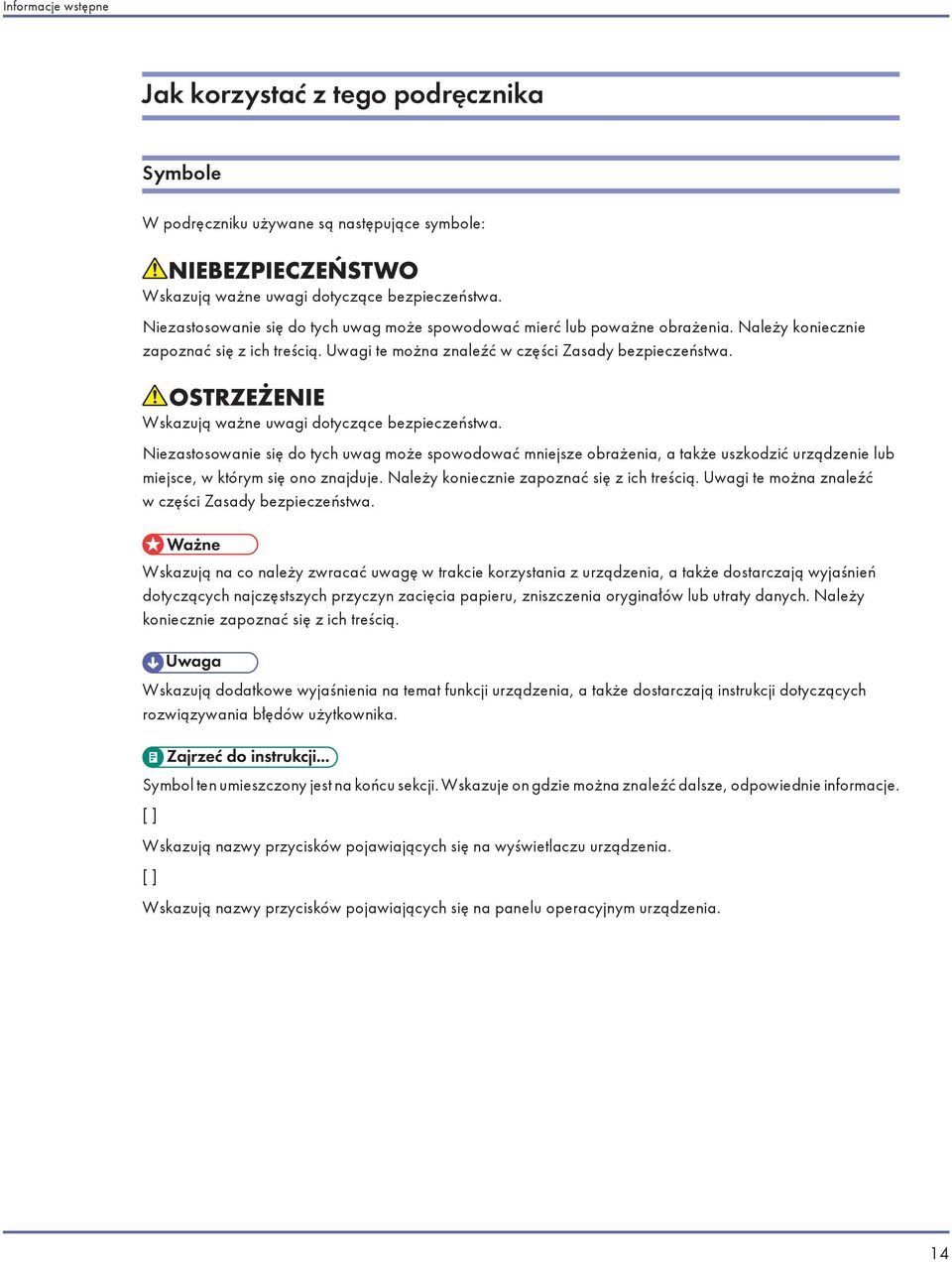

14 Informacje wstępne Jak korzystać z tego podręcznika Symbole W podręczniku używane są następujące symbole: Wskazują ważne uwagi dotyczące bezpieczeństwa. Niezastosowanie się do tych uwag może spowodować mierć lub poważne obrażenia. Należy koniecznie zapoznać się z ich treścią. Uwagi te można znaleźć w części Zasady bezpieczeństwa. Wskazują ważne uwagi dotyczące bezpieczeństwa. Niezastosowanie się do tych uwag może spowodować mniejsze obrażenia, a także uszkodzić urządzenie lub miejsce, w którym się ono znajduje. Należy koniecznie zapoznać się z ich treścią. Uwagi te można znaleźć w części Zasady bezpieczeństwa. Wskazują na co należy zwracać uwagę w trakcie korzystania z urządzenia, a także dostarczają wyjaśnień dotyczących najczęstszych przyczyn zacięcia papieru, zniszczenia oryginałów lub utraty danych. Należy koniecznie zapoznać się z ich treścią. Wskazują dodatkowe wyjaśnienia na temat funkcji urządzenia, a także dostarczają instrukcji dotyczących rozwiązywania błędów użytkownika. Symbol ten umieszczony jest na końcu sekcji. Wskazuje on gdzie można znaleźć dalsze, odpowiednie informacje. [ ] Wskazują nazwy przycisków pojawiających się na wyświetlaczu urządzenia. [ ] Wskazują nazwy przycisków pojawiających się na panelu operacyjnym urządzenia. 14

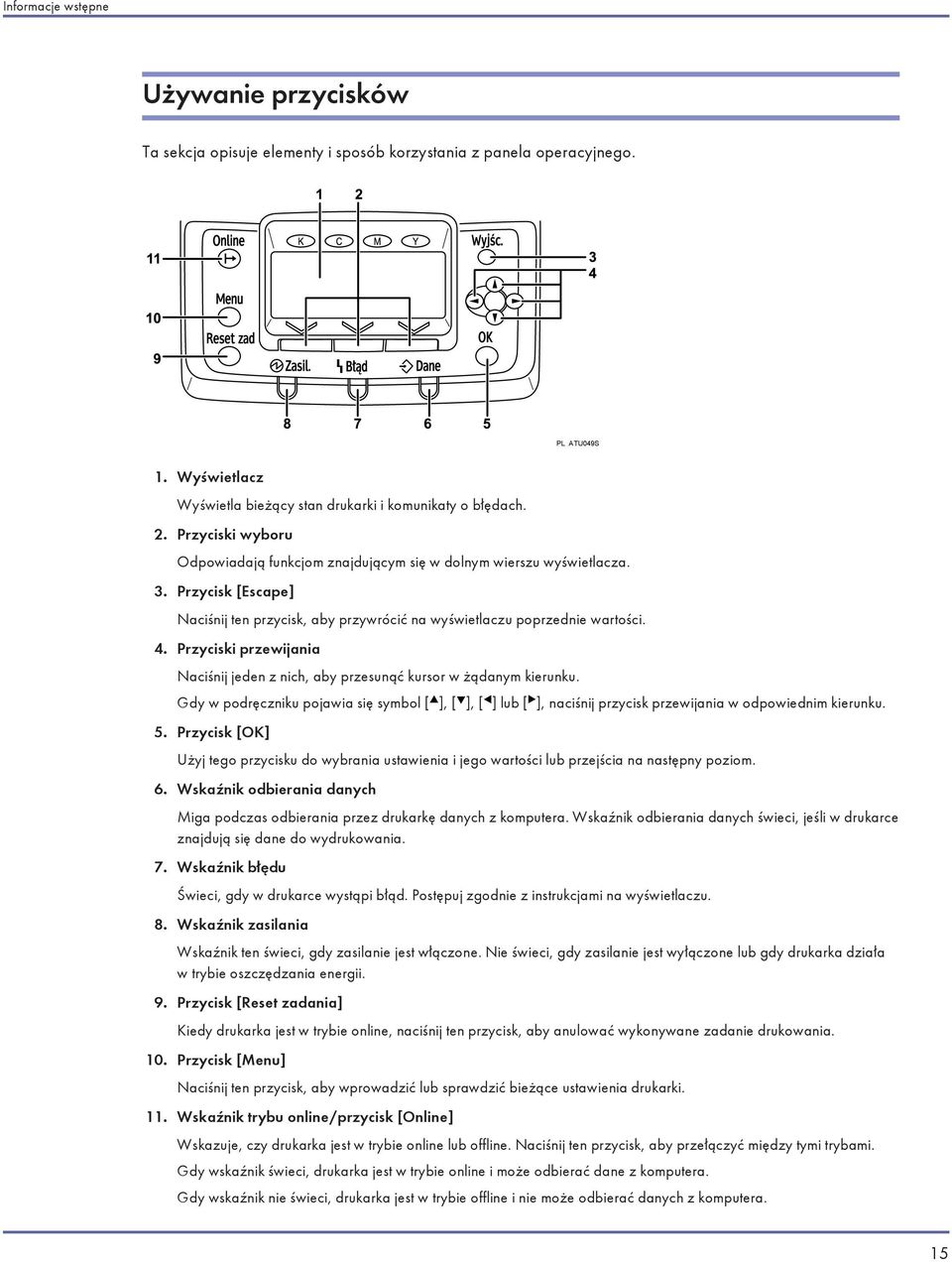

15 Informacje wstępne Używanie przycisków Ta sekcja opisuje elementy i sposób korzystania z panela operacyjnego. PL ATU049S 1. Wyświetlacz Wyświetla bieżący stan drukarki i komunikaty o błędach. 2. Przyciski wyboru Odpowiadają funkcjom znajdującym się w dolnym wierszu wyświetlacza. 3. Przycisk [Escape] Naciśnij ten przycisk, aby przywrócić na wyświetlaczu poprzednie wartości. 4. Przyciski przewijania Naciśnij jeden z nich, aby przesunąć kursor w żądanym kierunku. Gdy w podręczniku pojawia się symbol [ ], [ ], [ ] lub [ ], naciśnij przycisk przewijania w odpowiednim kierunku. 5. Przycisk [OK] Użyj tego przycisku do wybrania ustawienia i jego wartości lub przejścia na następny poziom. 6. Wskaźnik odbierania danych Miga podczas odbierania przez drukarkę danych z komputera. Wskaźnik odbierania danych świeci, jeśli w drukarce znajdują się dane do wydrukowania. 7. Wskaźnik błędu Świeci, gdy w drukarce wystąpi błąd. Postępuj zgodnie z instrukcjami na wyświetlaczu. 8. Wskaźnik zasilania Wskaźnik ten świeci, gdy zasilanie jest włączone. Nie świeci, gdy zasilanie jest wyłączone lub gdy drukarka działa w trybie oszczędzania energii. 9. Przycisk [Reset zadania] Kiedy drukarka jest w trybie online, naciśnij ten przycisk, aby anulować wykonywane zadanie drukowania. 10. Przycisk [Menu] Naciśnij ten przycisk, aby wprowadzić lub sprawdzić bieżące ustawienia drukarki. 11. Wskaźnik trybu online/przycisk [Online] Wskazuje, czy drukarka jest w trybie online lub offline. Naciśnij ten przycisk, aby przełączyć między tymi trybami. Gdy wskaźnik świeci, drukarka jest w trybie online i może odbierać dane z komputera. Gdy wskaźnik nie świeci, drukarka jest w trybie offline i nie może odbierać danych z komputera. 15

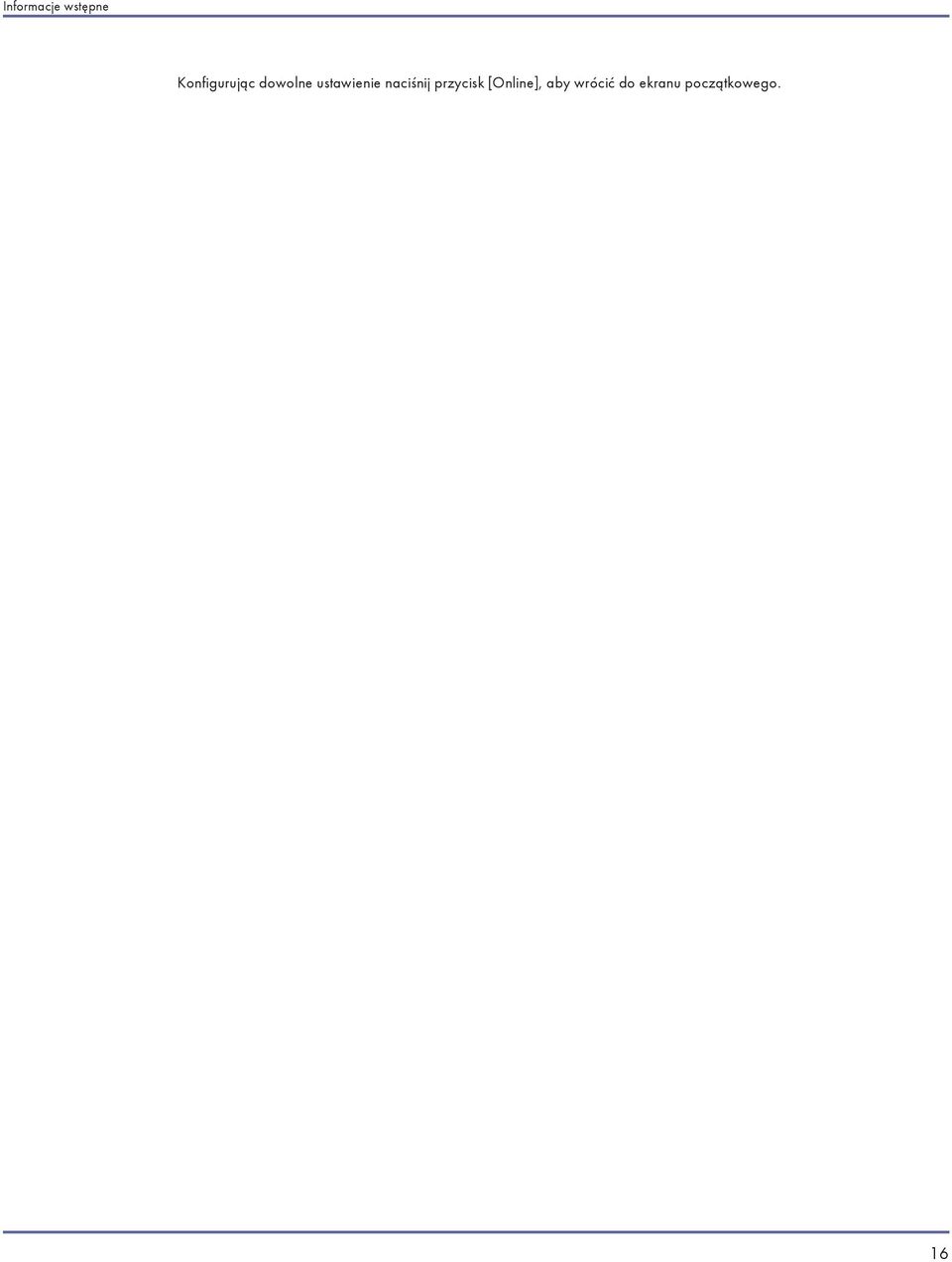

16 Informacje wstępne Konfigurując dowolne ustawienie naciśnij przycisk [Online], aby wrócić do ekranu początkowego. 16

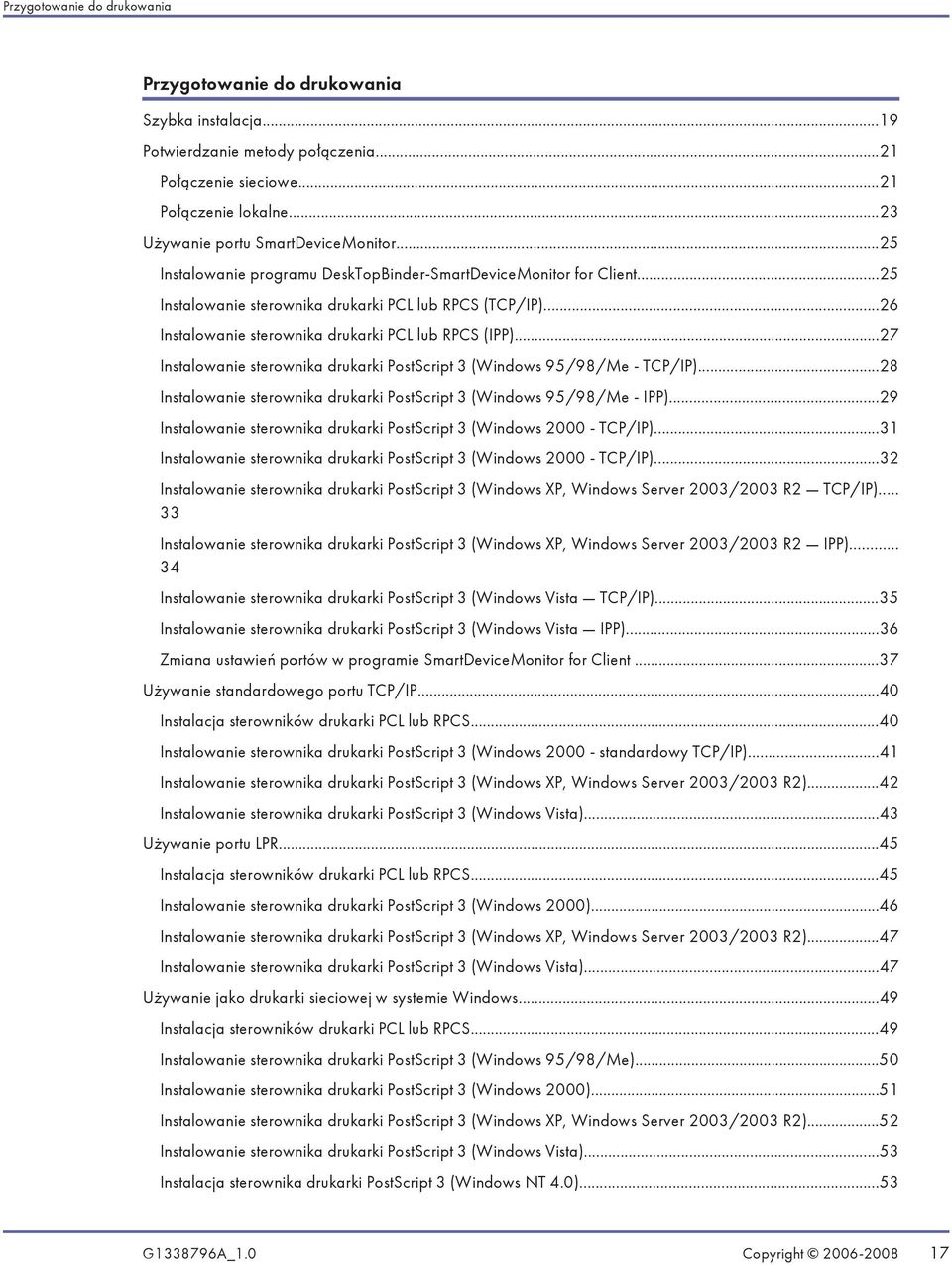

17 Przygotowanie do drukowania Przygotowanie do drukowania Szybka instalacja...19 Potwierdzanie metody połączenia...21 Połączenie sieciowe...21 Połączenie lokalne...23 Używanie portu SmartDeviceMonitor...25 Instalowanie programu DeskTopBinder-SmartDeviceMonitor for Client...25 Instalowanie sterownika drukarki PCL lub RPCS (TCP/IP)...26 Instalowanie sterownika drukarki PCL lub RPCS (IPP)...27 Instalowanie sterownika drukarki PostScript 3 (Windows 95/98/Me - TCP/IP)...28 Instalowanie sterownika drukarki PostScript 3 (Windows 95/98/Me - IPP)...29 Instalowanie sterownika drukarki PostScript 3 (Windows TCP/IP)...31 Instalowanie sterownika drukarki PostScript 3 (Windows TCP/IP)...32 Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2 TCP/IP) Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2 IPP) Instalowanie sterownika drukarki PostScript 3 (Windows Vista TCP/IP)...35 Instalowanie sterownika drukarki PostScript 3 (Windows Vista IPP)...36 Zmiana ustawień portów w programie SmartDeviceMonitor for Client...37 Używanie standardowego portu TCP/IP...40 Instalacja sterowników drukarki PCL lub RPCS...40 Instalowanie sterownika drukarki PostScript 3 (Windows standardowy TCP/IP)...41 Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2)...42 Instalowanie sterownika drukarki PostScript 3 (Windows Vista)...43 Używanie portu LPR...45 Instalacja sterowników drukarki PCL lub RPCS...45 Instalowanie sterownika drukarki PostScript 3 (Windows 2000)...46 Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2)...47 Instalowanie sterownika drukarki PostScript 3 (Windows Vista)...47 Używanie jako drukarki sieciowej w systemie Windows...49 Instalacja sterowników drukarki PCL lub RPCS...49 Instalowanie sterownika drukarki PostScript 3 (Windows 95/98/Me)...50 Instalowanie sterownika drukarki PostScript 3 (Windows 2000)...51 Instalowanie sterownika drukarki PostScript 3 (Windows XP, Windows Server 2003/2003 R2)...52 Instalowanie sterownika drukarki PostScript 3 (Windows Vista)...53 Instalacja sterownika drukarki PostScript 3 (Windows NT 4.0)...53 G A_1.0 Copyright

18 Przygotowanie do drukowania Używanie jako serwer druku/drukarka zdalna NetWare...55 W przypadku używania sterownika drukarki PostScript Wysuw strony...56 Strona tytułowa...57 Drukowanie po zresetowaniu drukarki...57 Instalowanie sterowników drukarki Używanie USB...58 Windows Me - USB...58 Windows USB...59 Windows XP, Windows Server 2003/2003 R2 - USB...60 Windows Vista - USB...61 Rozwiązywanie problemów z łączem USB...63 Drukowanie przy użyciu połączenia równoległego...64 Instalacja sterowników drukarki PCL lub RPCS...64 Instalowanie sterownika drukarki PostScript 3 (Windows 95/98/Me)...65 Instalowanie sterownika drukarki PostScript 3(Windows 2000)...65 Instalowanie sterownika drukarki PostScript 3 (Windows XP/Vista, Windows Server 2003/2003 R2) Drukowanie przy użyciu połączenia Bluetooth...68 Obsługiwane profile...68 Drukowanie za pomocą interfejsu Bluetooth...68 Konfigurowanie ustawień trybu ochrony...69 Drukowanie w trybie ochrony...70 Jeśli podczas instalacji zostanie wyświetlony...71 Ustawienia opcji dla drukarki...73 Warunki komunikacji dwukierunkowej...73 Jeśli dwukierunkowa komunikacja jest wyłączona

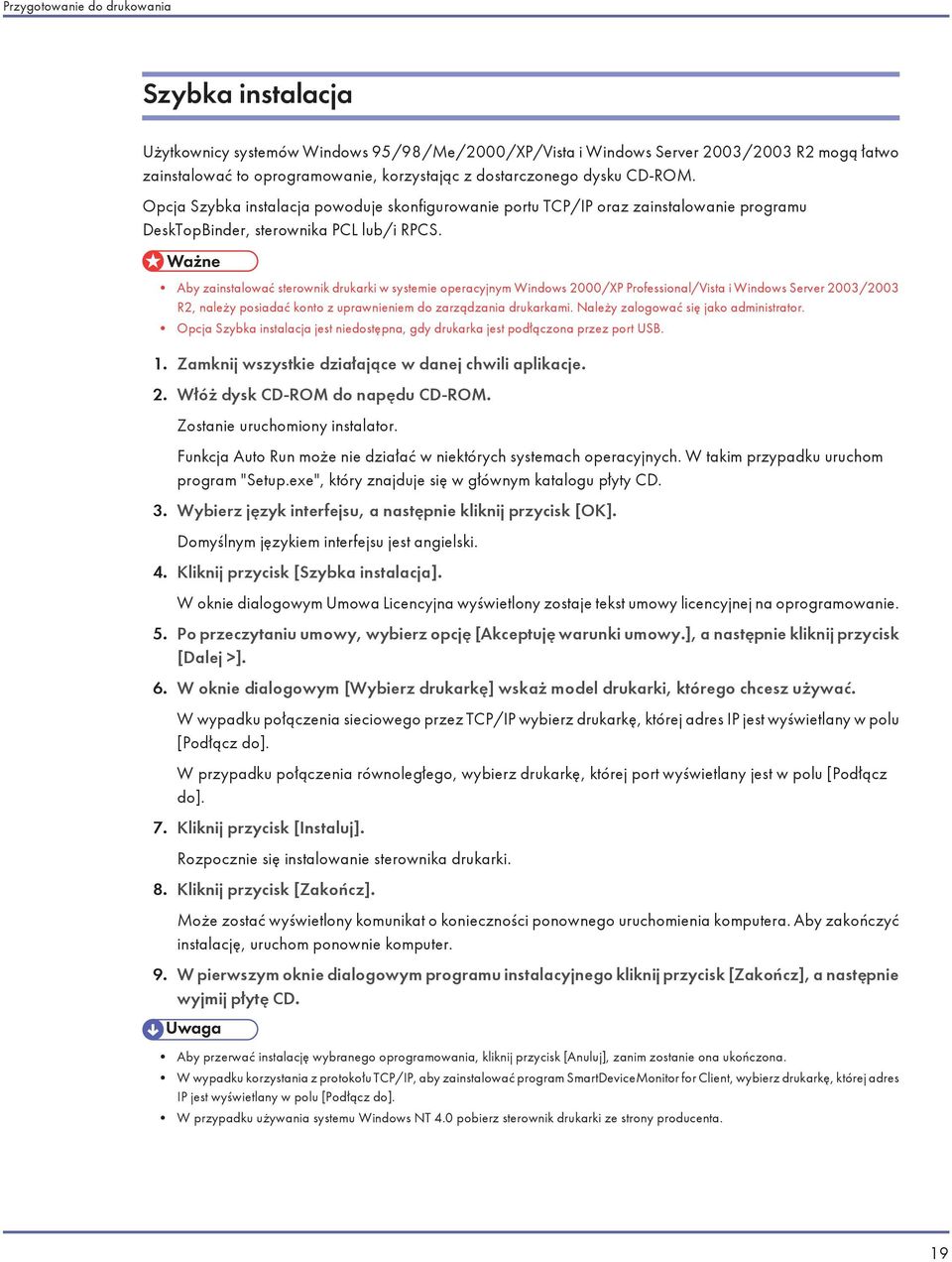

19 Przygotowanie do drukowania Szybka instalacja Użytkownicy systemów Windows 95/98/Me/2000/XP/Vista i Windows Server 2003/2003 R2 mogą łatwo zainstalować to oprogramowanie, korzystając z dostarczonego dysku CD-ROM. Opcja Szybka instalacja powoduje skonfigurowanie portu TCP/IP oraz zainstalowanie programu DeskTopBinder, sterownika PCL lub/i RPCS. Aby zainstalować sterownik drukarki w systemie operacyjnym Windows 2000/XP Professional/Vista i Windows Server 2003/2003 R2, należy posiadać konto z uprawnieniem do zarządzania drukarkami. Należy zalogować się jako administrator. Opcja Szybka instalacja jest niedostępna, gdy drukarka jest podłączona przez port USB. 1. Zamknij wszystkie działające w danej chwili aplikacje. 2. Włóż dysk CD-ROM do napędu CD-ROM. Zostanie uruchomiony instalator. Funkcja Auto Run może nie działać w niektórych systemach operacyjnych. W takim przypadku uruchom program "Setup.exe", który znajduje się w głównym katalogu płyty CD. 3. Wybierz język interfejsu, a następnie kliknij przycisk [OK]. Domyślnym językiem interfejsu jest angielski. 4. Kliknij przycisk [Szybka instalacja]. W oknie dialogowym Umowa Licencyjna wyświetlony zostaje tekst umowy licencyjnej na oprogramowanie. 5. Po przeczytaniu umowy, wybierz opcję [Akceptuję warunki umowy.], a następnie kliknij przycisk [Dalej >]. 6. W oknie dialogowym [Wybierz drukarkę] wskaż model drukarki, którego chcesz używać. W wypadku połączenia sieciowego przez TCP/IP wybierz drukarkę, której adres IP jest wyświetlany w polu [Podłącz do]. W przypadku połączenia równoległego, wybierz drukarkę, której port wyświetlany jest w polu [Podłącz do]. 7. Kliknij przycisk [Instaluj]. Rozpocznie się instalowanie sterownika drukarki. 8. Kliknij przycisk [Zakończ]. Może zostać wyświetlony komunikat o konieczności ponownego uruchomienia komputera. Aby zakończyć instalację, uruchom ponownie komputer. 9. W pierwszym oknie dialogowym programu instalacyjnego kliknij przycisk [Zakończ], a następnie wyjmij płytę CD. Aby przerwać instalację wybranego oprogramowania, kliknij przycisk [Anuluj], zanim zostanie ona ukończona. W wypadku korzystania z protokołu TCP/IP, aby zainstalować program SmartDeviceMonitor for Client, wybierz drukarkę, której adres IP jest wyświetlany w polu [Podłącz do]. W przypadku używania systemu Windows NT 4.0 pobierz sterownik drukarki ze strony producenta. 19

20 Przygotowanie do drukowania Opcja Szybka instalacja jest niedostępna, gdy drukarka podłączona jest przez port równoległy, a komunikacja dwustronna między drukarką a komputerem jest wyłączona. Aby uzyskać szczegółowe informacje na temat komunikacji dwustronnej między drukarką a komputerem, patrz str. 73 "Ustawienia opcji dla drukarki". W przypadku podłączenia przez port USB, patrz str. 58 "Instalowanie sterowników drukarki Używanie USB". 20

21 Przygotowanie do drukowania Potwierdzanie metody połączenia Drukarka może działać przy użyciu połączenia sieciowego i lokalnego. Przed zainstalowaniem sterownika drukarki sprawdź, w jaki sposób drukarka jest podłączona. Postępuj zgodnie z procedurą instalacji odpowiednią dla danego podłączenia. Połączenie sieciowe Drukarki można używać jako portu drukowania systemu Windows lub jako drukarki sieciowej. Użytkowanie drukarki jako portu drukowania systemu Windows Połączenia sieciowe można ustanowić przez standardowy interfejs Ethernet oraz IEEE b. Dostępne porty są określane na podstawie kombinacji wersji systemu operacyjnego Windows oraz używanej metody połączenia. Windows 95/98 Ethernet/IEEE b Metoda połączenia Dostępne porty Port SmartDeviceMonitor for Client Windows Me Ethernet/IEEE b Metoda połączenia Dostępne porty Port SmartDeviceMonitor for Client 21

22 Przygotowanie do drukowania Windows 2000 Metoda połączenia Dostępne porty Port SmartDeviceMonitor for Client Ethernet/IEEE b Standardowy port TCP/IP Port LPR Windows XP Metoda połączenia Dostępne porty Port SmartDeviceMonitor for Client Ethernet/IEEE b Standardowy port TCP/IP Port LPR Windows Vista Metoda połączenia Dostępne porty Port SmartDeviceMonitor for Client Ethernet/IEEE b Standardowy port TCP/IP Port LPR Windows Server 2003/2003 R2 Metoda połączenia Dostępne porty Port SmartDeviceMonitor for Client Ethernet/IEEE b Standardowy port TCP/IP Port LPR Windows NT 4.0 Ethernet/IEEE b Metoda połączenia Dostępne porty Port SmartDeviceMonitor for Client Port LPR Zapoznaj się z objaśnieniami sposobu instalowania sterownika drukarki dla poszczególnych typów portów. W przypadku portu programu SmartDeviceMonitor for Client, patrz str. 25 "Używanie portu SmartDeviceMonitor". W przypadku standardowego portu TCP/IP, patrz str. 40 "Używanie standardowego portu TCP/IP". W przypadku portu LPR, patrz str. 45 "Używanie portu LPR". 22

23 Przygotowanie do drukowania Użytkowanie drukarki jako drukarki sieciowej Drukarki można używać jako drukarki sieciowej Windows, serwera druku NetWare lub zdalnej drukarki NetWare. W środowisku IPv6 używanie serwerów Netware nie jest możliwe. Zapoznaj się z objaśnieniami sposobu instalowania sterownika drukarki dla poszczególnych typów drukarki sieciowej. W przypadku drukarki sieciowej w systemie Windows, patrz str. 49 "Używanie jako drukarki sieciowej w systemie Windows". W przypadku serwera wydruków i drukarki zdalnej w środowisku Netware, patrz str. 55 "Używanie jako serwer druku/drukarka zdalna NetWare". Połączenie lokalne Połączenia lokalne mogą być nawiązane przez interfejs równoległy, USB i Bluetooth. O dostępnych metodach połączenia decyduje wersja systemu operacyjnego Windows. Windows 95: Połączenie równoległe Windows 98: Połączenie równoległe Windows 98SE Połączenia równoległe i Bluetooth Windows Me: Połączenia USB, równoległe i Bluetooth Windows 2000: Połączenia USB, równoległe i Bluetooth Windows XP: 23

24 Przygotowanie do drukowania Połączenia USB, równoległe i Bluetooth Windows Vista: Połączenia USB, równoległe i Bluetooth Windows Server 2003/2003 R2: Połączenia USB, równoległe i Bluetooth Windows NT 4.0: Połączenie równoległe Zapoznaj się z objaśnieniami sposobu instalowania sterownika drukarki dla poszczególnych metod połączenia. W przypadku połączenia USB, patrz str. 58 "Instalowanie sterowników drukarki Używanie USB". W przypadku połączenia równoległego, patrz str. 68 "Drukowanie przy użyciu połączenia Bluetooth". 24

25 Przygotowanie do drukowania Używanie portu SmartDeviceMonitor Instalowanie programu DeskTopBinder-SmartDeviceMonitor for Client Aby zainstalować program SmartDeviceMonitor for Client w systemie Windows 2000/XP Professional/Vista, Windows Server 2003/2003 R2 i Windows NT 4.0, należy posiadać konto z uprawnieniami do zarządzania drukarkami. Należy zalogować się jako administrator. Jeśli używany jest port SmartDeviceMonitor for Client, program SmartDeviceMonitor for Client należy zainstalować przed sterownikami drukarki. 1. Zamknij wszystkie działające w danej chwili aplikacje. 2. Włóż dysk CD-ROM do napędu CD-ROM. Zostanie uruchomiony instalator. 3. Wybierz język interfejsu, a następnie kliknij przycisk [OK]. Domyślnym językiem interfejsu jest angielski. 4. Kliknij [DeskTopBinder-SmartDeviceMonitor for Client]. 5. Wybierz język interfejsu, a następnie kliknij przycisk [Dalej>]. Domyślnym językiem interfejsu jest angielski. 6. Pojawi się monit o zamknięcie wszystkich pozostałych aplikacji. Wykonaj to i kliknij przycisk [Dalej >]. 7. Kliknij przycisk [Tak] 8. Zostanie wyświetlone okno dialogowe programu DeskTopBinder Lite Setup. Kliknij przycisk [Dalej >]. 9. W oknie dialogowym [Umowa Licencyjna] wyświetlony zostanie tekst umowy licencyjnej na oprogramowanie. Po jego przeczytaniu, kliknij przycisk [Tak]. 10. Kliknij przycisk [Instalacja pełna] lub [Instalacja niestandardowa]. [Instalacja pełna] oznacza zainstalowanie wszystkich niezbędnych aplikacji: DeskTopBinder Lite i SmartDeviceMonitor for Client. [Instalacja niestandardowa] umożliwia wybór instalowanych aplikacji. 11. Postępuj zgodnie z wyświetlanymi instrukcjami i kliknij przycisk [Dalej >], aby przejść do następnego kroku. 12. Po zakończeniu instalacji zdecyduj, czy chcesz uruchomić ponownie komputer teraz czy później i kliknij przycisk [Zakończono]. Uruchom ponownie komputer, aby dokończyć instalację. Funkcja Auto Run może nie działać w niektórych systemach operacyjnych. W takim przypadku uruchom program "Setup.exe", który znajduje się w głównym katalogu płyty CD. Aby przerwać instalację wybranego oprogramowania, kliknij przycisk [Anuluj], zanim zostanie ona ukończona. 25

26 Przygotowanie do drukowania Instalowanie sterownika drukarki PCL lub RPCS (TCP/IP) Aby zainstalować sterownik drukarki w systemie Windows 2000/XP Professional/Vista i Windows Server 2003/2003 R2, należy posiadać konto z uprawnieniami do zarządzania drukarkami. Należy zalogować się jako członek grupy Administatorzy lub Użytkownicy zaawansowani. 1. Zamknij wszystkie działające w danej chwili aplikacje. 2. Włóż dysk CD-ROM do napędu CD-ROM. Zostanie uruchomiony instalator. 3. Wybierz język interfejsu, a następnie kliknij przycisk [OK]. Domyślnym językiem interfejsu jest angielski. 4. Kliknij przycisk [Sterowniki drukarki PCL/RPCS]. 5. W oknie dialogowym [Umowa Licencyjna] wyświetlony zostaje tekst umowy licencyjnej. Po przeczytaniu umowy, wybierz opcję [Akceptuję warunki umowy.], a następnie kliknij przycisk [Dalej >]. 6. W oknie dialogowym [Wybierz program] wybierz sterownik drukarki, który ma być używany. Można wybrać kilka sterowników drukarki. 7. Kliknij przycisk [Dalej >]. 8. Wybierz model drukarki, który ma być używany. Nazwa drukarki może być zmieniona w polu [Zmiana ustawień 'Nazwa drukarki']. 9. Dwukrotnie kliknij nazwę drukarki, aby wyświetlić ustawienia drukarki. Szczegółowe informacje wyświetlane w polach [Komentarz:], [Sterownik:] i [Port:] mogą różnić się w zależnosci od systemu operacyjnego, modelu drukarki i portu. 10. Kliknij przycisk [Port:], a następnie kliknij przycisk [Dodaj]. 11. Kliknij przycisk [SmartDeviceMonitor], a następnie kliknij przycisk [OK]. 12. Kliknij przycisk [TCP/IP], a następnie kliknij przycisk [Szukaj]. Wyświetlona zostanie lista drukarek korzystających z protokołu TCP/IP. 13. Wybierz drukarkę, której chcesz używać i kliknij przycisk [OK]. Wyświetlone zostaną tylko drukarki, które odpowiedziały na komunikat rozesłany z komputera. Aby użyć drukarki, która nie została wyświetlona, kliknij [Określ adres] i podaj adres IP albo nazwę hosta drukarki. 14. Sprawdź, czy port wybranej drukarki jest wyświetlony w polu [Port:]. 15. W razie potrzeby ustaw kod użytkownika. Można wprowadzić do 8 cyfr. Nie można wprowadzać znaków alfabetycznych ani symboli. 16. Wybierz pole wyboru [Domyślna drukarka], aby skonfigurować wybraną drukarkę jako domyślną. 17. Kliknij przycisk [Kontynuuj]. Rozpocznie się instalacja. 18. Po zakończeniu instalacji wybierz, czy chcesz uruchomić ponownie komputer teraz czy później i kliknij przycisk [Zakończ]. Uruchom ponownie komputer, aby dokończyć instalację. 26
