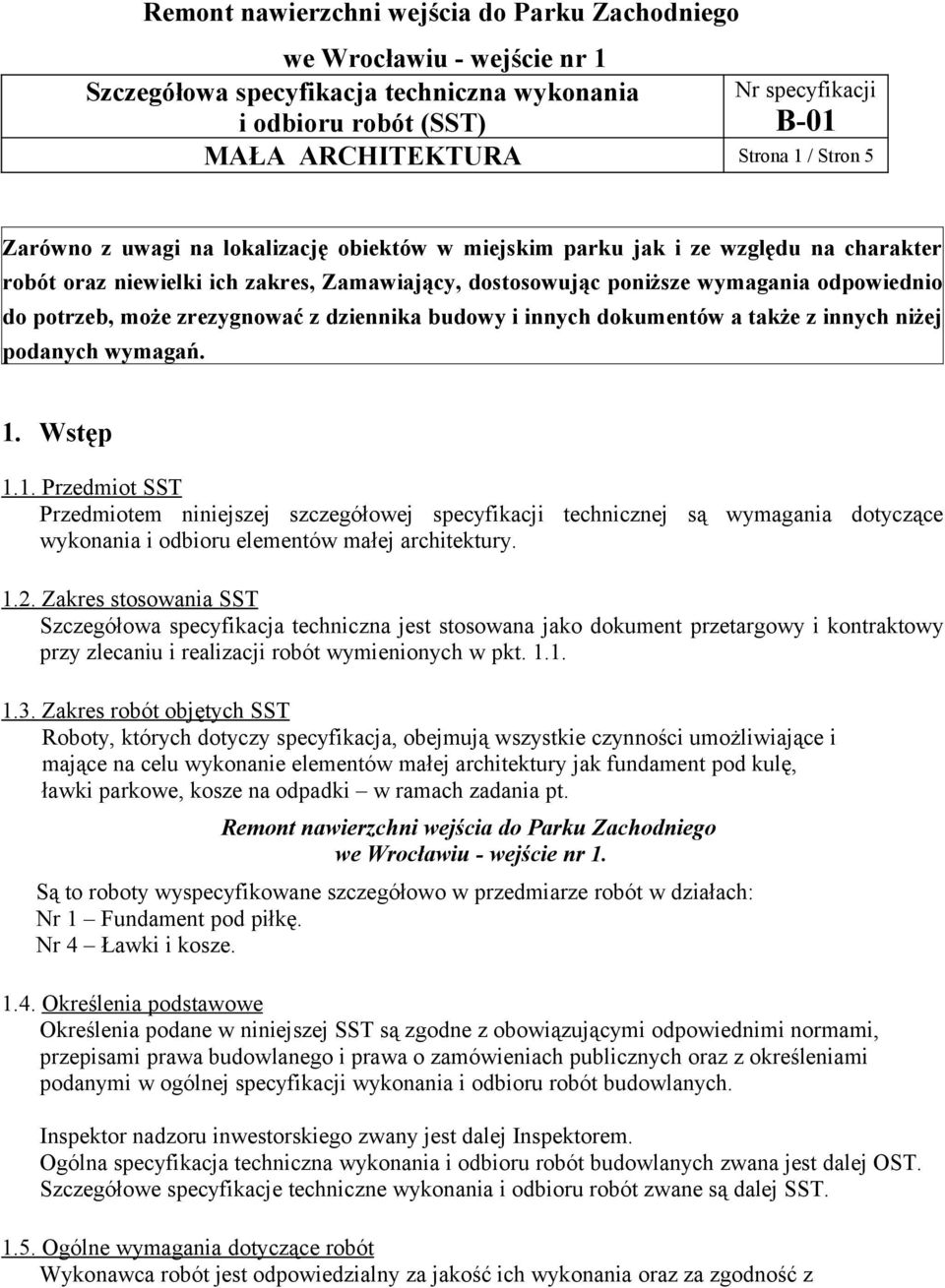

1 MAŁA ARCHITEKTURA Strona 1 / Stron 5 Zarówno z uwagi na lokalizację obiektów w miejskim parku jak i ze względu na charakter robót oraz niewielki ich zakres, Zamawiający, dostosowując poniższe wymagania odpowiednio do potrzeb, może zrezygnować z dziennika budowy i innych dokumentów a także z innych niżej podanych wymagań. 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru elementów małej architektury Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie elementów małej architektury jak fundament pod kulę, ławki parkowe, kosze na odpadki w ramach zadania pt. Remont nawierzchni wejścia do Parku Zachodniego. Są to roboty wyspecyfikowane szczegółowo w przedmiarze robót w działach: Nr 1 Fundament pod piłkę. Nr 4 Ławki i kosze Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami, przepisami prawa budowlanego i prawa o zamówieniach publicznych oraz z określeniami podanymi w ogólnej specyfikacji wykonania i odbioru robót budowlanych. Inspektor nadzoru inwestorskiego zwany jest dalej Inspektorem. Ogólna specyfikacja techniczna wykonania i odbioru robót budowlanych zwana jest dalej OST. Szczegółowe specyfikacje techniczne wykonania i odbioru robót zwane są dalej SST Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z

2 MAŁA ARCHITEKTURA Strona 2 / Stron 5 dokumentacją projektową, OST, SST i poleceniami Inspektora. 2. Materiały 2.1. Materiały na fundament pod kulę Na fundament pod piłkę należy użyć następujących materiałów zgodnie z projektem i zasadami sztuki budowlanej: - Beton zwykły C8/10 (B-10) na podkład. - Materiały szalunkowe tradycyjne lub systemowe wg uznania Wykonawcy. - Beton zwykły C20/25 (B-25) na fundament. - Pręty okrągłe żebrowane skośnie do zbrojenia betonu wg rysunku. - Śruby fundamentowe M16 i blachę węzłową wg opisu w projekcie. - Emulsja asfaltowa do izolacji betonu. - Pozostałe niezbędne materiały jako pomocnicze wg uznania Wykonawcy Materiały na ławki parkowe i kosze na śmieci Do wykonania pozostałych obiektów małej architektury należy użyć następujących gotowych elementów i materiałów zgodnie z projektem i zasadami sztuki budowlanej: - Beton zwykły C8/10 (B-10) na fundamenty. - Ławki parkowe firmy Alberts Leszno model Frankfurt 1801 dostarczone przez Inwestora. - Kosze na śmieci metalowe firmy Müller, nr kat. 0221, ocynkowane i malowane, wraz ze słupkami. - Pozostałe materiały, niezbędne do osadzenia w.wym. obiektów wg uznania Wykonawcy Wymagania Wszystkie materiały wymienione w p i 2.2. powinny spełniać wymagania niżej podanych norm przedmiotowych a w razie ich braku wymagania aprobat technicznych dopuszczających ich do stosowania w budownictwie. Dopuszcza się stosowanie materiałów równoważnych w stosunku do podanych w projekcie, przedmiarach i SST, po uzyskaniu akceptacji Inspektora. 3. Sprzęt Roboty można wykonać przy użyciu dowolnego typu sprzętu. 4. Transport Materiały i elementy mogą być przewożone dowolnymi środkami transportu.

3 MAŁA ARCHITEKTURA Strona 3 / Stron 5 5. Wykonanie robót 5.1. Fundament pod piłkę Należy zrealizować następujące roboty wraz z dostawami, zgodnie z projektem i zasadami sztuki budowlanej: - Wytyczenie miejsca posadowienia fundamentu. - Usunięcie warstwy ziemi urodzajnej o grubości 15 cm w okolicy wykopu. - Wykop pod fundament pogłębiony o grubość podkładu. - Podkład z betonu C8/10 (B-10) pod fundament. - Szalunki z materiału wg uznania Wykonawcy. - Przygotowanie i montaż zbrojenia fundamentu. - Wybetonowanie fundamentu w dwóch etapach lub w jednym wg uznania Wykonawcy. - Wykonanie dwuwarstwowej izolacji z emulsji asfaltowej. - Zasypanie wykopu z zagęszczeniem ubijakiem mechanicznym. - Wywiezienie nadmiaru ziemi. - Rozścielenie uprzednio zebranej ziemi urodzajnej w okolicy fundamentu. - Inne niezbędne roboty związane z wykonaniem fundamentu Ławki i kosze Należy dokonać dostawy montażu ławek (dostarczonych przez Inwestora) oraz dostawy i montażu koszy na śmieci zgodnie z projektem i zasadami sztuki budowlanej: - Wytyczenie miejsc osadzenia ławek i koszy. - Wykonanie wykopów pod fundamenty wg wiedzy i uznania Wykonawcy. - Wykonanie fundamentów betonowych wg wiedzy i uznania Wykonawcy. - Obsypanie ziemią fundamentów i rozplantowanie pozostałej ziemi. - Montaż ławek parkowych. - Montaż koszy na śmieci. - Wykonanie innych niezbędnych robót związanych z osadzeniem w. wym. obiektów. Przy montażu w. wym. elementów należy uwzględnić zalecenia producentów tych elementów oraz zalecenia Inspektora Wymagania Wszystkie roboty należy wykonać zgodnie z projektem i zasadami sztuki budowlanej oraz z wymaganiami norm podanych w punkcie 10. jak również z zaleceniami producentów / dostawców montowanych elementów. 6. Kontrola jakości 6.1. Kontrola jakości materiałów powinna obejmować sprawdzenie jakości materiałów zgodnie z

4 MAŁA ARCHITEKTURA Strona 4 / Stron 5 odpowiednimi normami lub, w przypadku braku norm, sprawdzenie zgodności z odpowiednimi aprobatami technicznymi Kontrola jakości robót powinna obejmować sprawdzenie wykonania wszystkich robót opisanych w punkcie 5. a w szczególności prawidłowego osadzenia / zamontowania ławek i koszy. 7. Obmiar robót Zaleca się prowadzenie przez Wykonawcę książki obmiaru robót oraz dokonywanie obmiarów zgodnie z powszechnie stosowanymi w tym zakresie zasadami, lecz w przypadku ryczałtowego sposobu zapłaty za wykonanie robót, obmiary nie będą stanowić podstawy płatności. 8. Odbiór robót Odbiór robót obejmuje wszystkie czynności wyszczególnione w punkcie 5. Podstawę do odbioru robót powinny stanowić następujące dokumenty: a) dokumentacja techniczna, b) dziennik budowy, c) zaświadczenia o jakości materiałów (deklaracje zgodności / atesty), d) protokóły odbioru poszczególnych etapów robót zanikających, e) protokóły odbioru materiałów i wyrobów. 9. Podstawa płatności Z uwagi na ryczałtowy sposób rozliczenia zadania inwestycyjnego zasady płatności reguluje umowa o wykonanie robót budowlanych zawarta między Zamawiającym a Wykonawcą. 10. Dokumenty odniesienia i informacje Warunki techniczne wykonania i odbioru robót budowlanych. Wydawnictwo Dashofer, Poradnik Kierownika Budowy. Od przejęcia placu budowy do odbioru końcowego. Wydawn. Forum, Katalog firmy Müller Jelcz-Laskowice Sp. z o.o. z instrukcjami montażu urządzeń zabawowych. Instrukcje instalowania urządzeń firmy Alberts Sp. z o.o. ul. Leszczyńska 4f, Osieczna

5 MAŁA ARCHITEKTURA Strona 5 / Stron 5 PN-B-06050:1999 PN-B-06251:1963 PN-EN 12812:2005 PN-EN 206-1:2003 PN-B-24002:1997 PN-B-10260:1969 PN-N :1997 Geotechnika. Roboty ziemne. Wymagania ogólne. Roboty betonowe i żelbetowe. Wymagania techniczne. Deskowania. Warunki wykonania i ogólne zasady projektowania. Beton Część 1: Wymagania, właściwości, produkcja i zgodność. Asfaltowa emulsja anionowa. Izolacje bitumiczne. Wymagania i badania przy odbiorze. Wyposażenie terenów rekreacyjno-sportowych. Wymagania bezpieczeństwa i badania. Urządzenia bez elementów ruchomych. Opracowano w kwietniu 2012 r. Opracował: inż. Czesław Leśniara Sprawdziła: mgr inż. arch. Ewa Milejska-Mędrek
