1 PROJEKT BUDOWLANY ADRES INWESTYCJI :Chwaszczyno, dz.nr 815/2 INWESTOR : Gmina ukowo, ul.gda ska 52, ukowo OBIEKT : Przył cze wody oraz kanalizacji deszczowej BRAN A : Sanitarna FAZA PROJEKTU : Projekt budowlany OPRACOWAŁ: Krystian Jaskulski upr. bud.nr 4931/Gd/91 PROJEKTOWAŁ : in. Roman Wernerowski upr. Nr 5770Gd/94 KARTUZY luty 2010r.

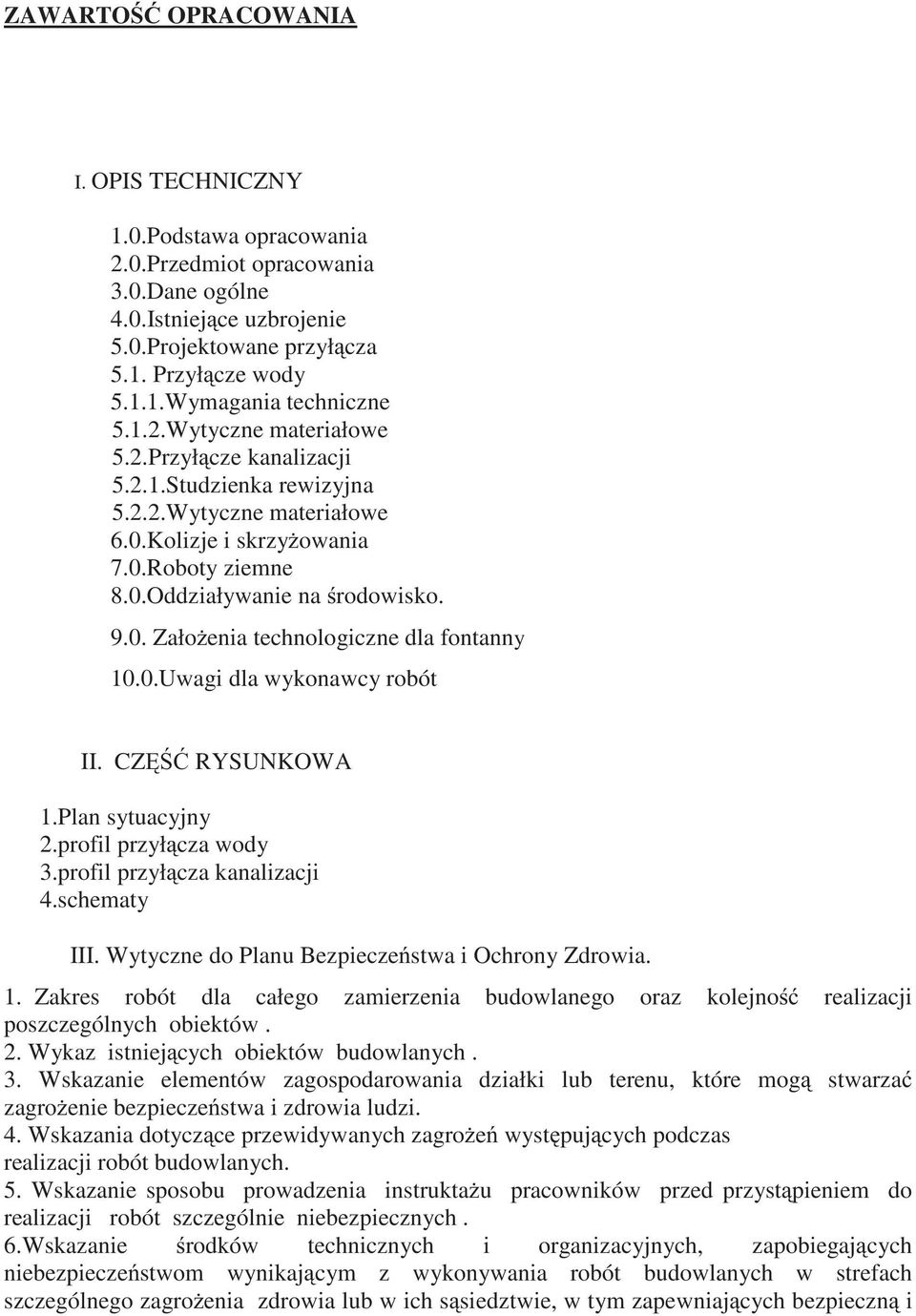

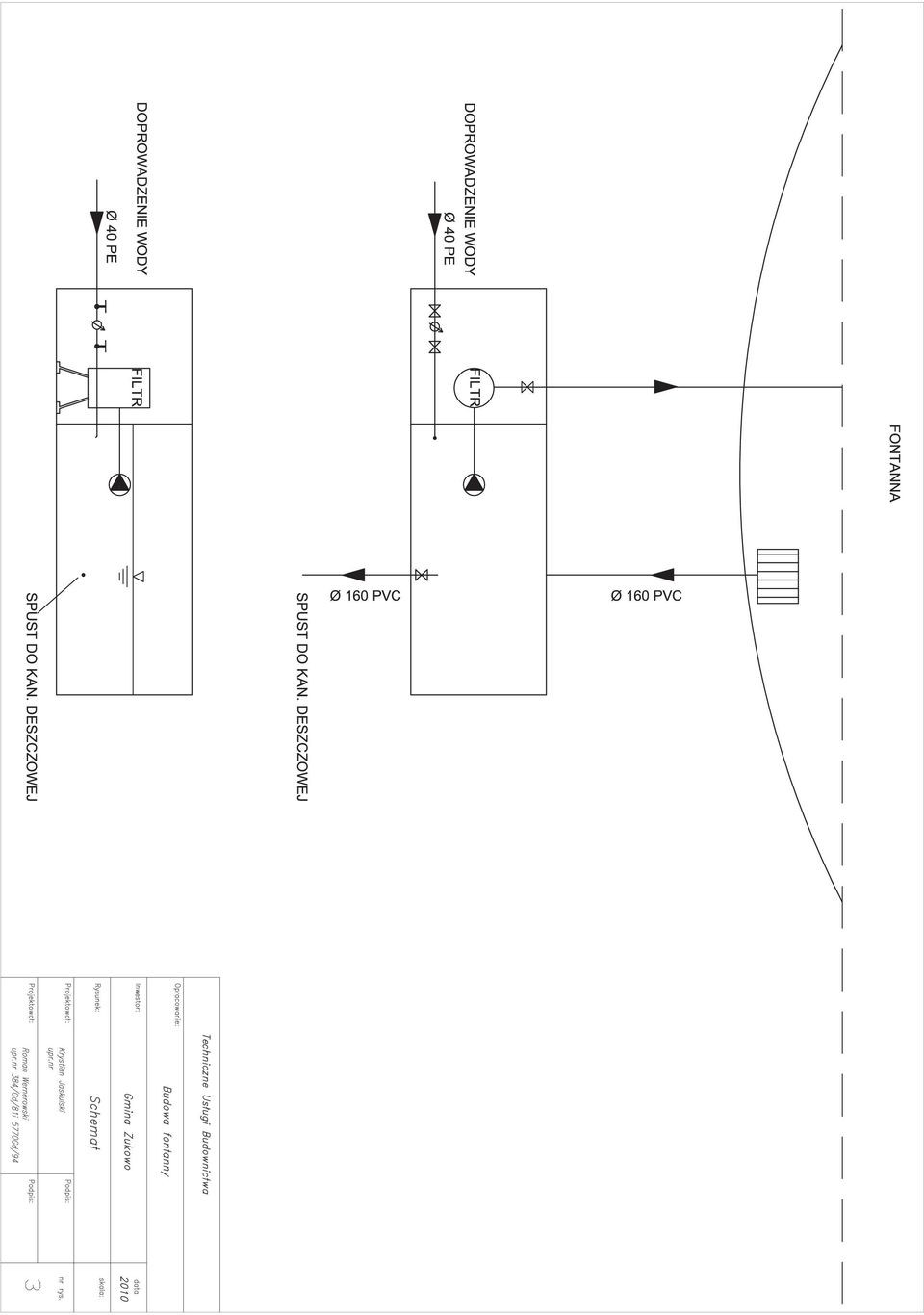

2 ZAWARTO OPRACOWANIA I. OPIS TECHNICZNY 1.0.Podstawa opracowania 2.0.Przedmiot opracowania 3.0.Dane ogólne 4.0.Istniej ce uzbrojenie 5.0.Projektowane przył cza 5.1. Przył cze wody Wymagania techniczne Wytyczne materiałowe 5.2.Przył cze kanalizacji Studzienka rewizyjna Wytyczne materiałowe 6.0.Kolizje i skrzy owania 7.0.Roboty ziemne 8.0.Oddziaływanie na rodowisko Zało enia technologiczne dla fontanny 10.0.Uwagi dla wykonawcy robót II. CZ RYSUNKOWA 1.Plan sytuacyjny 2.profil przył cza wody 3.profil przył cza kanalizacji 4.schematy III. Wytyczne do Planu Bezpiecze stwa i Ochrony Zdrowia. 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejno realizacji poszczególnych obiektów. 2. Wykaz istniej cych obiektów budowlanych. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mog stwarza zagro enie bezpiecze stwa i zdrowia ludzi. 4. Wskazania dotycz ce przewidywanych zagro e wyst puj cych podczas realizacji robót budowlanych. 5. Wskazanie sposobu prowadzenia instrukta u pracowników przed przyst pieniem do realizacji robót szczególnie niebezpiecznych. 6.Wskazanie rodków technicznych i organizacyjnych, zapobiegaj cych niebezpiecze stwom wynikaj cym z wykonywania robót budowlanych w strefach szczególnego zagro enia zdrowia lub w ich s siedztwie, w tym zapewniaj cych bezpieczn i

3 sprawn komunikacj, umo liwiaj c szybk ewakuacj na wypadek po aru, awarii i innych zagro e. OPIS TECHNICZNY do Projektu budowy przył cza wodoci gowego i kanalizacji deszczowej do działki nr 815/2 w Chwaszczynie gm. ukowo. 1.0.Podstawa opracowania -zlecenie Inwestora -miejscowy plan zagospodarowania przestrzennego -warunki techniczne wydane przez ZUK w Glinczu -obowi zuj ce normy i przepisy 2.0.Przedmiot opracowania Niniejsze opracowanie obejmuje projekt doprowadzenia wody u ytkowej do działki budowlanej Nr 815/2, na której projektuje si fontann wodn oraz odprowadzenie wody do kanalizacji deszczowej. 3.0.Dane ogólne Do projektowanej fontanny na dz.815/2 nale y doprowadzi wod u ytkow dla zabezpieczenia potrzeb i uzyskania projektowanego efektu fontanny wodnej uzyskiwanego z dysz umieszczonych w niecce. Z zbiornika fontanny nale y zaprojektowa kanalizacj umo liwiaj c spust wody na czas zimowy oraz na czas konserwacji i remontów. 4.0.Istniej ce uzbrojenie Działka nie jest uzbrojona w sie wodoci gow. Przy granicy działki z ulic Gdy sk znajduje si kanalizacja deszczowa, do której projektuje si wł czenie. 5.0.Projektowane przył cza 5.1. Przył cze wodoci gowe Przył cze wodoci gowe do działki projektuje si z rur PE Ø40. Wł czenie do istniej cej sieci PVC Ø 90mm wykona za pomoc nawiertki Ø90/40.Na odgał zieniu zamontowa zasuw Ø32mm z mi kkim doszczelnieniem, z skrzynk uliczn i obudow. Przył cze do projektowanej fontanny doprowadzi do dwukomorowego zbiornika zlokalizowanego przy obiekcie fontanny. Przył cze zako czy zaworem odcinaj cym Ø32mm. Za zaworem odcinaj cym zamontowa wodomierz Js1,5 Ø15, zawór odcinaj cy Ø25 z kurkiem spustowym oraz zawór zwrotny antyska eniowy Ø25.

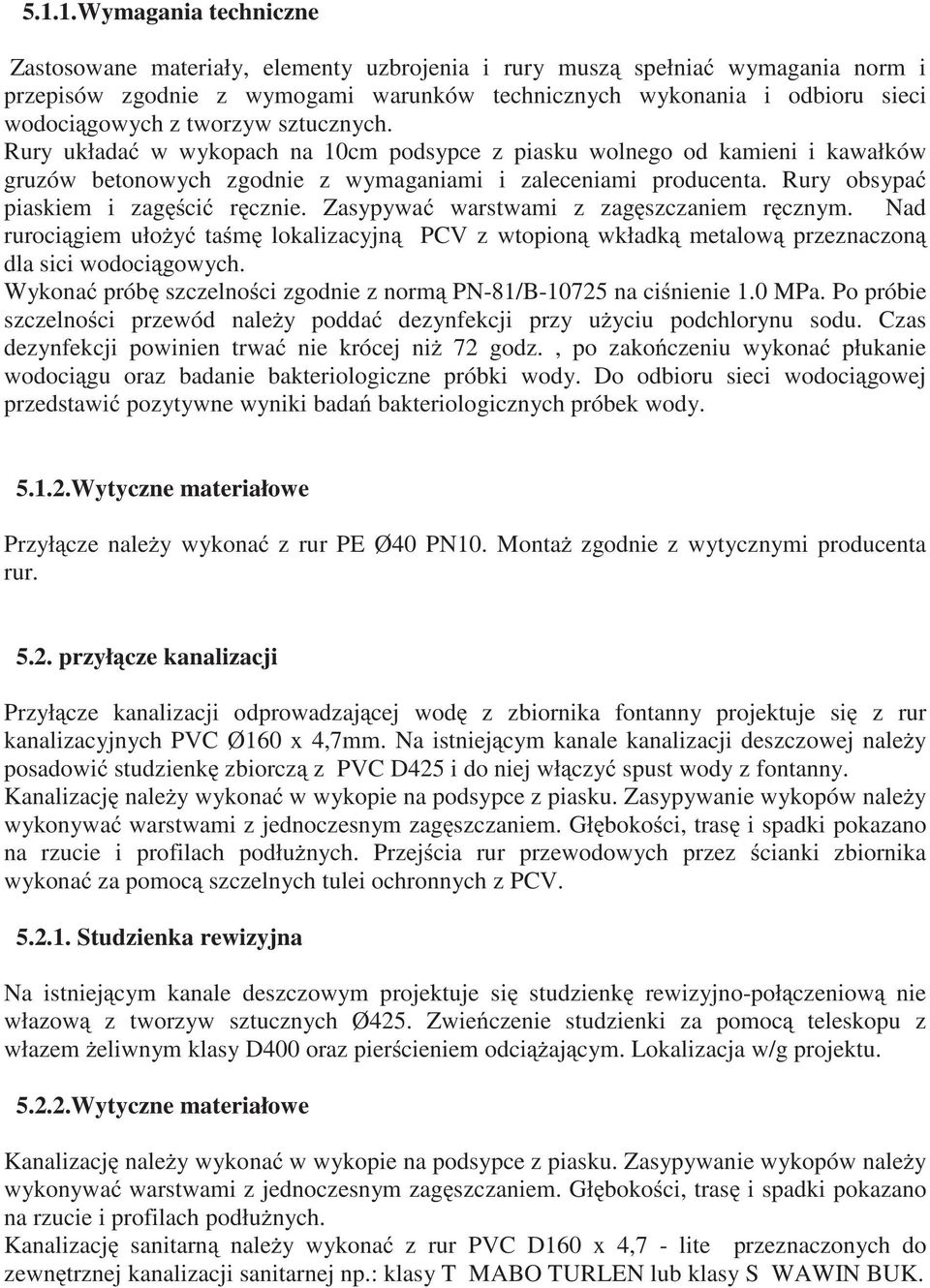

4 5.1.1.Wymagania techniczne Zastosowane materiały, elementy uzbrojenia i rury musz spełnia wymagania norm i przepisów zgodnie z wymogami warunków technicznych wykonania i odbioru sieci wodoci gowych z tworzyw sztucznych. Rury układa w wykopach na 10cm podsypce z piasku wolnego od kamieni i kawałków gruzów betonowych zgodnie z wymaganiami i zaleceniami producenta. Rury obsypa piaskiem i zag ci r cznie. Zasypywa warstwami z zag szczaniem r cznym. Nad ruroci giem uło y ta m lokalizacyjn PCV z wtopion wkładk metalow przeznaczon dla sici wodoci gowych. Wykona prób szczelno ci zgodnie z norm PN-81/B na ci nienie 1.0 MPa. Po próbie szczelno ci przewód nale y podda dezynfekcji przy u yciu podchlorynu sodu. Czas dezynfekcji powinien trwa nie krócej ni 72 godz., po zako czeniu wykona płukanie wodoci gu oraz badanie bakteriologiczne próbki wody. Do odbioru sieci wodoci gowej przedstawi pozytywne wyniki bada bakteriologicznych próbek wody Wytyczne materiałowe Przył cze nale y wykona z rur PE Ø40 PN10. Monta zgodnie z wytycznymi producenta rur przył cze kanalizacji Przył cze kanalizacji odprowadzaj cej wod z zbiornika fontanny projektuje si z rur kanalizacyjnych PVC Ø160 x 4,7mm. Na istniej cym kanale kanalizacji deszczowej nale y posadowi studzienk zbiorcz z PVC D425 i do niej wł czy spust wody z fontanny. Kanalizacj nale y wykona w wykopie na podsypce z piasku. Zasypywanie wykopów nale y wykonywa warstwami z jednoczesnym zag szczaniem. Gł boko ci, tras i spadki pokazano na rzucie i profilach podłu nych. Przej cia rur przewodowych przez cianki zbiornika wykona za pomoc szczelnych tulei ochronnych z PCV Studzienka rewizyjna Na istniej cym kanale deszczowym projektuje si studzienk rewizyjno-poł czeniow nie włazow z tworzyw sztucznych Ø425. Zwie czenie studzienki za pomoc teleskopu z włazem eliwnym klasy D400 oraz pier cieniem odci aj cym. Lokalizacja w/g projektu Wytyczne materiałowe Kanalizacj nale y wykona w wykopie na podsypce z piasku. Zasypywanie wykopów nale y wykonywa warstwami z jednoczesnym zag szczaniem. Gł boko ci, tras i spadki pokazano na rzucie i profilach podłu nych. Kanalizacj sanitarn nale y wykona z rur PVC D160 x 4,7 - lite przeznaczonych do zewn trznej kanalizacji sanitarnej np.: klasy T MABO TURLEN lub klasy S WAWIN BUK.

5 6.0. Kolizje i skrzy owania Przed przyst pieniem do robót ziemnych nale y zgłosi do wła cicieli (gestorów) urz dze podziemnych o podj ciu robót w pobli u ich sieci. Zgłoszenie winno nast pi na min. siedem dni przed przyst pieniem do robót. Roboty ziemne powinny odbywa si pod nadzorem słu b gestora uzbrojenia podziemnego. Wszystkie poprzeczne przej cia kabli i ruroci gów powinny by zabezpieczone za pomoc rury osłonowej typu AROT. Napotkane przewody traktowa jako czynne i o wszelkich kolizjach nale y niezwłocznie poinformowa inspektora nadzoru oraz odpowiednie słu by. Przej cia poprzeczne przył cza przez drog wykona w rurze osłonowej PE DN Roboty ziemne i nawierzchniowe Przewiduje si wykopy szerokoprzestrzenne wykonywane mechanicznie w rejonie pozwalaj cym na prac sprz tu. W pozostałym terenie prace ziemne wykonywa r cznie z umocnieniem cian wykopów za pomoc szalunków. W s siedztwie istniej cego uzbrojenia podziemnego wykopy wykonywa jedynie r cznie. Wykopy nale y zabezpieczy barierk o wys. 1 m, a w nocy oznakowa wiatłami ostrzegawczymi. Wykopy zasypa po wykonaniu próby szczelno ci, zag szczj c warstwami. W przypadku wyst pienia wody gruntowej lub opadowej przed monta em rur wykopy nale y odwodni i osuszy. Wszystkie nawierzchnie po wykonaniu robót sieciowych bezwzgl dnie nale y doprowadzi do stanu pierwotnego Oddziaływanie na rodowisko Planowana inwestycja budowa przył cza kanalizacji oraz przył cza wody nie wpłynie niekorzystnie na rodowisko. Zakres oddziaływania ograniczony jest w granicach działek gruntowych, w których planowana jest inwestycja. Technologia przyj ta w rozwi zaniu projektowym umo liwia uzyskanie szczelno ci układu ruroci gów. W trakcie eksploatacji mog wyst pi sytuacje awaryjne spowodowane ewentualnym uszkodzeniem mechanicznym ruroci gu. Sytuacje awaryjne podlegaj działaniom zapobiegawczym systematycznej kontroli układu wynikaj cej z podstawowej eksploatacji sieci wodoci gowej i kanalizacji. Roboty budowlane przy budowie przył czy wody i kanalizacji nie wpłyn niekorzystnie na rodowisko z uwagi na zastosowane materiały oboj tne ekologicznie jak równie nie powoduj degradacji rodowiska poniewa nie przewiduje si wprowadzania zmian stosunków gruntowo-wodnych. Odpady budowlane w postaci elementów rur PVC i PE, nadmiaru gruntu nale y składowa na komunalnym wysypisku. Post powanie z odpadami budowlanymi nale y uzgadnia bezpo rednio z Wydziałem Ochrony rodowiska Urz du Miejskiego w Kartuzach. Teren budowy po zako czeniu robót nale y uporz dkowa i przywróci w ramach robót odtworzeniowych - nawierzchnie dróg i działek Zało enia technologiczne dla fontanny Fontanna składa si z 3 dysz dynamicznych umieszczonych w niecce fontanny. Przy ka dej dyszy osadzony jest reflektor halogenowy, o wietlaj cy wytryskuj cy strumie wody. Wszystkie

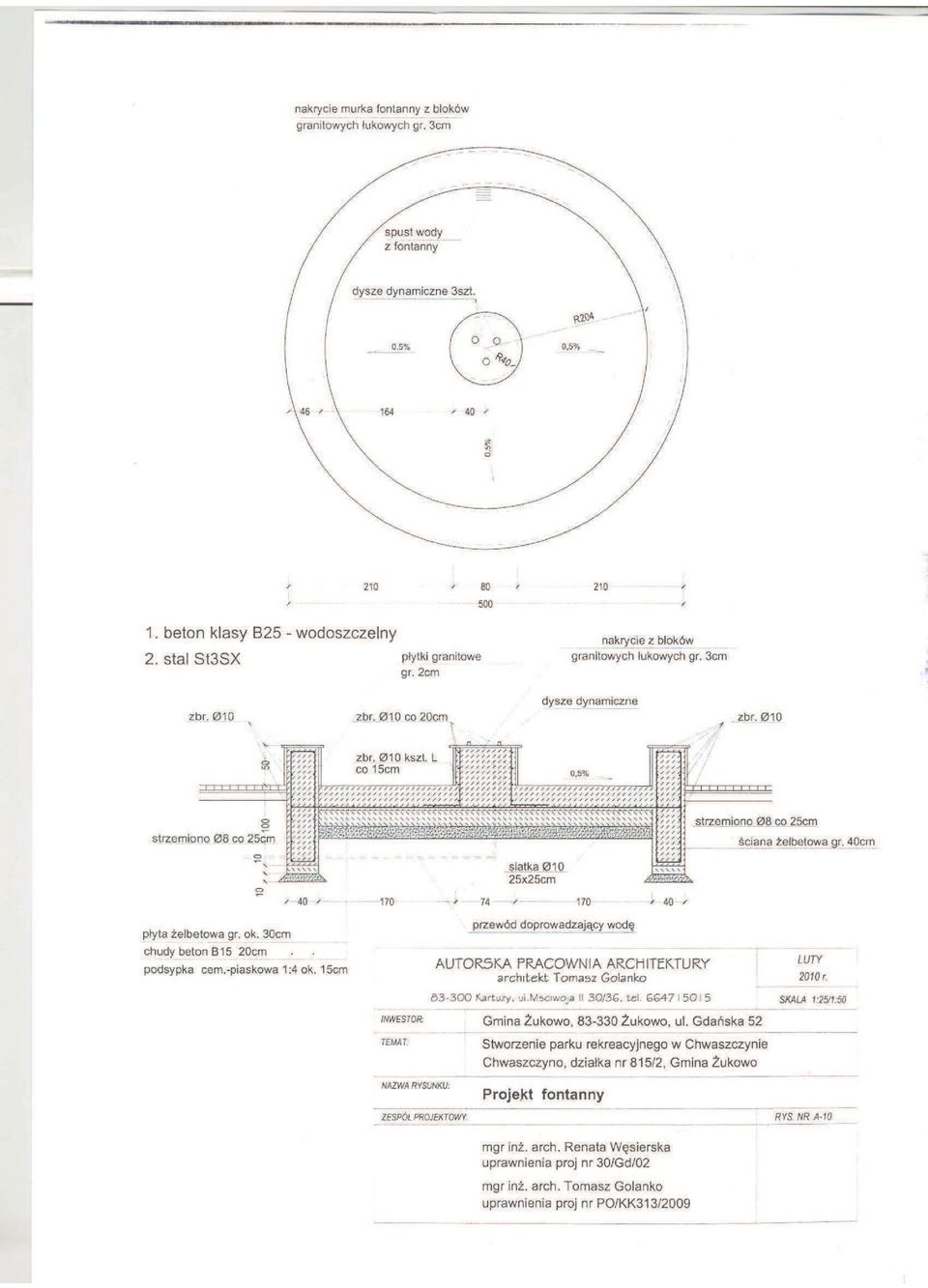

6 dysze w poł czeniu z reflektorami mog tworzy ró nego rodzaju animacje wodne. Sterowanie prac dysz mo e odbywa si za pomoc sterownika, z podziałem na tryb dzienny i wi teczny (lub r czny). Wł czanie reflektorów odbywa si b dzie za pomoc systemu zegarowego, uwzgl dniaj cego zmian czasu zachodu sło ca. Niniejszy projekt w zakresie fontanny obejmuje nast puj ce urz dzenia: 1. Dysze Choreoswitch, 2. Reflektory halogenowe podwodne 225W 3. Stacja uzdatniania i dezynfekcji wody fontannowej 4. Zespół zmi kczania wody wie ej 5. Zespół uzupełniania obiegu wod zmi kczon. 6. Instalacja obiegu dysz fontannowych 7. Zbiornik z regulatorem poziomu i przelewem 8. Szafa steruj ca 10.0.Uwagi dla wykonawcy robót: W czasie prowadzenia robót nale y szczególn uwag zwróci na : a) przed przyst pieniem do robót powiadomi poszczególnych gestorów istniej cego uzbrojenia podziemnego b) przestrzega ustale z uzgodnie z poszczególnymi jednostkami i instytucjami c) układanie przewodów nale y wykona zgodnie z warunkami technicznymi układania ruroci gów z tworzyw sztucznych d) przestrzega przepisy BHP e) zabezpieczy przejazdy i przej cia dla pieszych w strefie prowadzenia robót ziemnych i monta owych f) roboty nale y prowadzi pod nadzorem technicznym g) wszystkie odst pstwa od projektu nale y uzgodni z inwestorem i autorem projektu h) przed przyst pieniem do wykopów w miejscach spodziewanych kolizji wykona próbne przekopy r czne i) roboty ziemne wykonywa mechanicznie a r cznie w miejscach kolizji j) wykonawstwo robót oraz odbiór wykonanych sieci i przył czy dokona zgodnie z W.T.W.i O.R.B.M. tom II. Instalacje sanitarne i przemysłowe.

7 Informacja Dotycz ca Bezpiecze stwa i Ochrony Zdrowia dla inwestycji : przył cza wody i kanalizacji ADRES INWESTYCJI : dz.815/2 w Chwaszczynie INWESTOR : Gmina ukowo,ul.gda ska 52, ukowo BRAN A : Sanitarna OPRACOWAŁ : in. Roman Wernerowski Upr. Nr 5770Gd/94

8 KARTUZY Cz Opisowa. luty 2010r 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejno realizacji poszczególnych obiektów. Projekt dotyczy budowy przył czy wody i kanalizacji deszczowej, dla których przewidziano wykonanie wykopów w pasie drogowym ul.wiejskiej oraz na działce 815/2. Kanalizacja wykonana b dzie z rur PVC D160, przył cze wody z rur Pe D40. Kolejno wykonywanych prac : wytyczenie trasy przył czy wody i kanalizacji wykopy liniowe dla przył cza kanalizacji wykopy linowe dla przył cza wodoci gowego monta ruroci gów próby szczelno ci zasypanie wykopów wł czenie przył czy do sieci 2. Wykaz istniej cych obiektów budowlanych.. Budynki jednorodzinne. Sie wodoci gowa. Sie kanalizacji deszczowej Istniej ca instalacja telefoniczna. Istniej ca sie energetyczna Istniej ca sie gazowa 3. Wskazanie elementów zagospodarowania działki lub terenu, które mog stwarza zagro enie bezpiecze stwa i zdrowia ludzi. W obr bie projektowanych prac nie wyst puj elementy zagospodarowania terenu stwarzaj ce zagro enie bezpiecze stwa i zdrowia ludzi. 4. Wskazania dotycz ce przewidywanych zagro e wyst puj cych podczas realizacji robót budowlanych. Je eli przy pracach monta owych i ziemnych zostan zachowane warunki techniczne wykonania robót oraz przepisy BHP przewidywane zagro enia nie wyst pi. Szczególnej ostro no ci wymagaj jednak prace prowadzone w wykopach jak równie w pobli u pracuj cego sprz tu mechanicznego. 5. Wskazanie sposobu prowadzenia instrukta u pracowników przed przyst pieniem do realizacji robót szczególnie niebezpiecznych. Zakres prac zwi zanych z wykonaniem przedmiotowego zadania wymaga przeszkolenia w wykonywaniu robót ziemnych w bezpo rednim s siedztwie sieci oraz wła ciwego zabezpieczenia wykopów w jego s siedztwie.

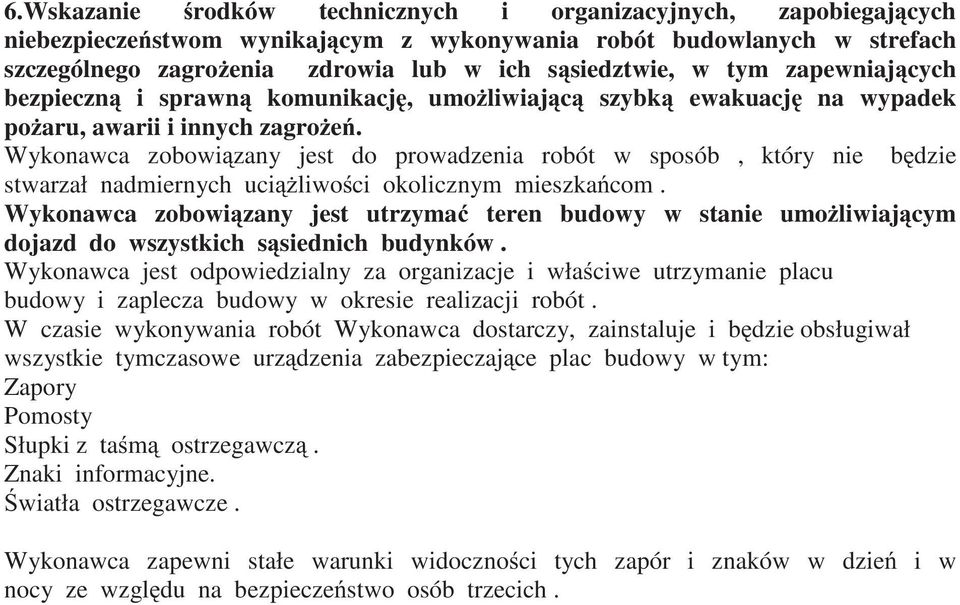

9 6.Wskazanie rodków technicznych i organizacyjnych, zapobiegaj cych niebezpiecze stwom wynikaj cym z wykonywania robót budowlanych w strefach szczególnego zagro enia zdrowia lub w ich s siedztwie, w tym zapewniaj cych bezpieczn i sprawn komunikacj, umo liwiaj c szybk ewakuacj na wypadek po aru, awarii i innych zagro e. Wykonawca zobowi zany jest do prowadzenia robót w sposób, który nie b dzie stwarzał nadmiernych uci liwo ci okolicznym mieszka com. Wykonawca zobowi zany jest utrzyma teren budowy w stanie umo liwiaj cym dojazd do wszystkich s siednich budynków. Wykonawca jest odpowiedzialny za organizacje i wła ciwe utrzymanie placu budowy i zaplecza budowy w okresie realizacji robót. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i b dzie obsługiwał wszystkie tymczasowe urz dzenia zabezpieczaj ce plac budowy w tym: Zapory Pomosty Słupki z ta m ostrzegawcz. Znaki informacyjne. wiatła ostrzegawcze. Wykonawca zapewni stałe warunki widoczno ci tych zapór i znaków w dzie i w nocy ze wzgl du na bezpiecze stwo osób trzecich.

10 OPIS TECHNICZNY Niniejsze opracowanie obejmuje kosztorys doprowadzenia wody u ytkowej do działki budowlanej Nr 815/2, na której projektuje si fontann wodn oraz odprowadzenie wody do kanalizacji deszczowej. Dane ogólne Do projektowanej fontanny na dz.815/2 b dzie doprowadzona woda u ytkowa dla zabezpieczenia potrzeb i uzyskania projektowanego efektu fontanny wodnej uzyskiwanego z dysz umieszczonych w niecce. Ze zbiornika fontanny odchodzi b dzie kanalizacja umo liwiaj ca spust wody na czas zimowy oraz na czas konserwacji i remontów. Przył cze wodoci gowe Przył cze wodoci gowe do działki projektuje si z rur PE Ø40. Wł czenie do istniej cej sieci PVC Ø 90mm wykona za pomoc nawiertki Ø90/40.Na odgał zieniu zamontowa zasuw Ø32mm z mi kkim doszczelnieniem, z skrzynk uliczn i obudow. Przył cze do projektowanej fontanny doprowadzi do dwukomorowego zbiornika zlokalizowanego przy obiekcie fontanny. Przył cze zako czy zaworem odcinaj cym Ø32mm. Za zaworem odcinaj cym zamontowa wodomierz Js1,5 Ø15, zawór odcinaj cy Ø25 z kurkiem spustowym oraz zawór zwrotny antyska eniowy Ø25. Przył cze kanalizacji Przył cze kanalizacji odprowadzaj cej wod z zbiornika fontanny projektuje si z rur kanalizacyjnych PVC Ø160 x 4,7mm. Na istniej cym kanale kanalizacji deszczowej nale y posadowi studzienk zbiorcz z PVC D425 i do niej wł czy spust wody z fontanny. Kanalizacj nale y wykona w wykopie na podsypce z piasku. Zasypywanie wykopów nale y wykonywa warstwami z jednoczesnym zag szczaniem. Gł boko ci, tras i spadki pokazano na rzucie i profilach podłu nych. Przej cia rur przewodowych przez cianki zbiornika wykona za pomoc szczelnych tulei ochronnych z PCV. Studzienka rewizyjna Na istniej cym kanale deszczowym projektuje si studzienk rewizyjno-poł czeniow nie włazow z tworzyw sztucznych Ø425. Zwie czenie studzienki za pomoc teleskopu z włazem eliwnym klasy D400 oraz pier cieniem odci aj cym. Lokalizacja w/g projektu. Zało enia technologiczne dla fontanny Fontanna składa si z 3 dysz dynamicznych umieszczonych w niecce fontanny. Przy ka dej dyszy osadzony jest reflektor halogenowy, o wietlaj cy wytryskuj cy strumie wody. Wszystkie dysze w poł czeniu z reflektorami mog tworzy ró nego rodzaju animacje wodne. Sterowanie prac dysz mo e odbywa si za pomoc sterownika, z podziałem na tryb dzienny i wi teczny (lub r czny). Wł czanie reflektorów odbywa si b dzie za pomoc systemu zegarowego, uwzgl dniaj cego zmian czasu zachodu sło ca. Niniejszy projekt w zakresie fontanny obejmuje nast puj ce urz dzenia: 1. Dysze Choreoswitch, 2. Reflektory halogenowe podwodne 225W 3. Stacja uzdatniania i dezynfekcji wody fontannowej 4. Zespół zmi kczania wody wie ej 5. Zespół uzupełniania obiegu wod zmi kczon. 6. Instalacja obiegu dysz fontannowych 7. Zbiornik z regulatorem poziomu i przelewem 8. Szafa steruj ca
