1 Wstęp PROGRAMOWANIE STRUTUR CYFROWYCH Układy kombinacyjne poziomu RT c Dr inż. Ignacy Pardyka UNIWERSYTET JANA OCHANOWSIEGO w ielcach 1 Rok akad. 2013/ Instytut Fizyki, Zakład Informatyki, ignacy.pardyka@ujk.edu.pl c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Wstęp Układy kombinacyjne poziomu RT Układy kombinacyjne poziomu RT (przesłań międzyrejestrowych) układy złożone z elementów strukturalnych, takich jak sumatory, komparatory, multipleksery Projektowanie z zastosowaniem operatorów Verilog: arytmetycznych (aritmetic) przesunięć (shift) relacji (relational) równości (equality) bitowych (bitwise) redukcji (reduction) logicznych (logical) konkatenacji (concatenation) warunkowych (conditional) 2 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

2 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 arytmetyczne Sześć operatorów arytmetycznych: +, -, *, /, %, ** reprezentują kolejno: dodawanie, odejmowanie, mnożenie, dzielenie, modulo, potęgowanie W rezultacie syntezy, operatory + i generują sumator i układ odejmujący - implementowane w FPGA na poziomie podstawowych funktorów logicznych Synteza operacji mnożenia zależy od narzędzia syntezy i od technologii docelowej /, %, ** zwykle nie podlegają automatycznej syntezie. c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

3 przesunięcia relacji i równości Cztery operatory przesunięcia: >>, <<, >>>, <<< pierwsze dwa, to logiczne przesunięcie w prawo i w lewo, a kolejne dwa, to przesunięcie arytmetyczne w prawo i w lewo Jeśli oba operandy są sygnałami, jak w a << b, to narzędzie syntezy utworzy przesuwnik krążący (barrel shifter) Przykłady: Operacje przesuwania można opisać również za pomocą operatora konkatenacji. Cztery operatory relacji: >, <, <=, >= porównują dwa operandy i zwracają 1-bitową wartość logiczną: 0 gdy fałsz, 1 gdy prawda Cztery operatory równości: ==,!=, ===,!== zwracają 1-bitową wartość 0 gdy fałsz, 1 gdy prawda operatory ===,!== uwzględniają bity o wartościach x oraz z, nie podlegają syntezie. relacji oraz operatory ==,!= są syntezowane jako komparatory. c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 bitowe, redukcji i logiczne bitowe, redukcji i logiczne bitowe (bitwise) Cztery podstawowe operatory bitowe: & (and), (or), ^ (xor), ~ (not) Przykład: sygnały 4-bitowe a, b, c wire [3:0] a, b, c; instrukcja assign c = a b; jest równoważna instrukcjom assign c[3] = a[3] b[3]; assign c[2] = a[2] b[2]; assign c[1] = a[1] b[1]; assign c[0] = a[0] b[0]; redukcji operatory &,, ^ mogą mieć tylko jeden operand, i wtedy działają jako operatory redukcji operacja jest wykonywana na wszystkich bitach i zwracana jest 1-bitowa wartość 0 albo 1 Przykład: mamy 4-bitowy sygnał a oraz 1-bitowy sygnał y: wire [3:0] a; wire y; instrukcja assign y = a; jest równoważna instrukcji assign y = a[3] a[2] a[1] a[0]; c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

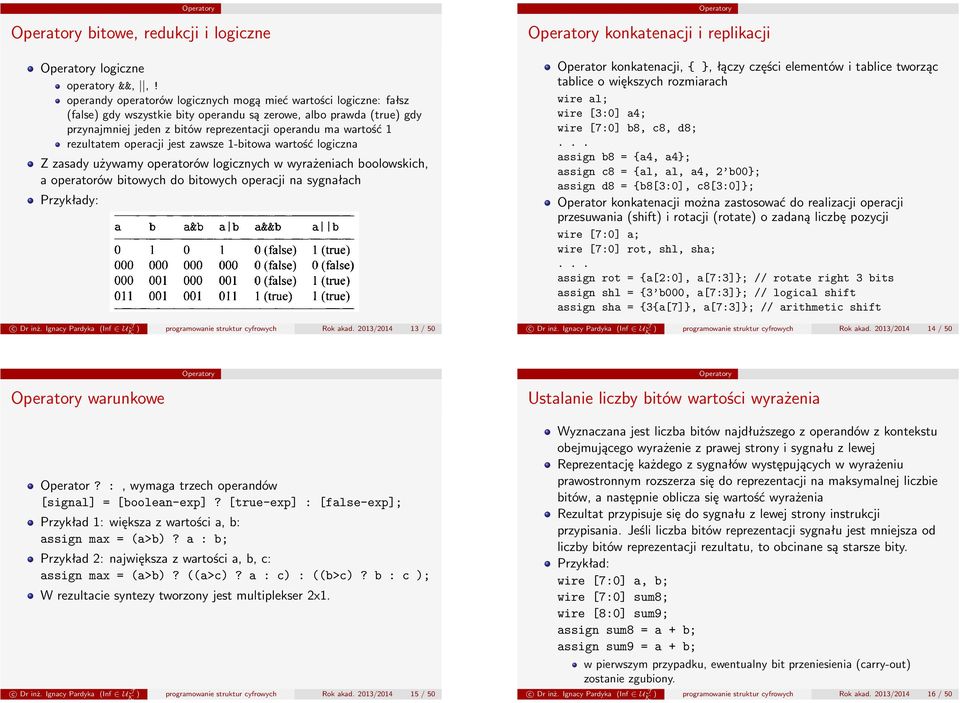

4 bitowe, redukcji i logiczne logiczne operatory &&,,! operandy operatorów logicznych mogą mieć wartości logiczne: fałsz (false) gdy wszystkie bity operandu są zerowe, albo prawda (true) gdy przynajmniej jeden z bitów reprezentacji operandu ma wartość 1 rezultatem operacji jest zawsze 1-bitowa wartość logiczna Z zasady używamy operatorów logicznych w wyrażeniach boolowskich, a operatorów bitowych do bitowych operacji na sygnałach Przykłady: c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 konkatenacji i replikacji Operator konkatenacji, { }, łączy części elementów i tablice tworząc tablice o większych rozmiarach wire al; wire [3:0] a4; wire [7:0] b8, c8, d8;... assign b8 = {a4, a4}; assign c8 = {al, al, a4, 2 b00}; assign d8 = {b8[3:0], c8[3:0]}; Operator konkatenacji można zastosować do realizacji operacji przesuwania (shift) i rotacji (rotate) o zadaną liczbę pozycji wire [7:0] a; wire [7:0] rot, shl, sha;... assign rot = {a[2:0], a[7:3]}; // rotate right 3 bits assign shl = {3 b000, a[7:3]}; // logical shift assign sha = {3{a[7]}, a[7:3]}; // arithmetic shift c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 warunkowe Operator? :, wymaga trzech operandów [signal] = [boolean-exp]? [true-exp] : [false-exp]; Przykład 1: większa z wartości a, b: assign max = (a>b)? a : b; Przykład 2: największa z wartości a, b, c: assign max = (a>b)? ((a>c)? a : c) : ((b>c)? b : c ); W rezultacie syntezy tworzony jest multiplekser 2x1. c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Ustalanie liczby bitów wartości wyrażenia Wyznaczana jest liczba bitów najdłuższego z operandów z kontekstu obejmującego wyrażenie z prawej strony i sygnału z lewej Reprezentację każdego z sygnałów występujących w wyrażeniu prawostronnym rozszerza się do reprezentacji na maksymalnej liczbie bitów, a następnie oblicza się wartość wyrażenia Rezultat przypisuje się do sygnału z lewej strony instrukcji przypisania. Jeśli liczba bitów reprezentacji sygnału jest mniejsza od liczby bitów reprezentacji rezultatu, to obcinane są starsze bity. Przykład: wire [7:0] a, b; wire [7:0] sum8; wire [8:0] sum9; assign sum8 = a + b; assign sum9 = a + b; w pierwszym przypadku, ewentualny bit przeniesienia (carry-out) zostanie zgubiony. c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

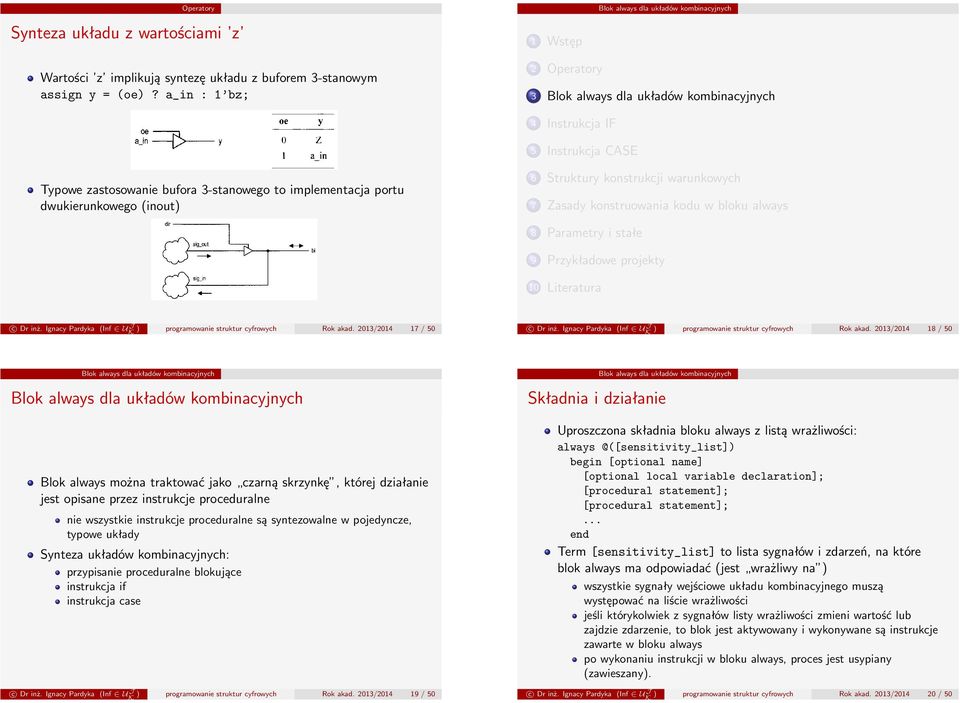

5 Blok always dla układów kombinacyjnych Synteza układu z wartościami z Wartości z implikują syntezę układu z buforem 3-stanowym assign y = (oe)? a_in : 1 bz; 2 Typowe zastosowanie bufora 3-stanowego to implementacja portu dwukierunkowego (inout) c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Blok always dla układów kombinacyjnych Blok always dla układów kombinacyjnych Blok always można traktować jako czarną skrzynkę, której działanie jest opisane przez instrukcje proceduralne nie wszystkie instrukcje proceduralne są syntezowalne w pojedyncze, typowe układy Synteza układów kombinacyjnych: przypisanie proceduralne blokujące instrukcja if instrukcja case c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Blok always dla układów kombinacyjnych Składnia i działanie Uproszczona składnia bloku always z listą wrażliwości: begin [optional name] [optional local variable declaration]; [procedural statement]; [procedural statement]; Term [sensitivity_list] to lista sygnałów i zdarzeń, na które blok always ma odpowiadać (jest wrażliwy na ) wszystkie sygnały wejściowe układu kombinacyjnego muszą występować na liście wrażliwości jeśli którykolwiek z sygnałów listy wrażliwości zmieni wartość lub zajdzie zdarzenie, to blok jest aktywowany i wykonywane są instrukcje zawarte w bloku always po wykonaniu instrukcji w bloku always, proces jest usypiany (zawieszany). c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

6 Blok always dla układów kombinacyjnych Przypisanie proceduralne Blok always dla układów kombinacyjnych Przykład: komparator 1-bitowy Przypisanie proceduralne może być użyte jedynie w bloku always lub w bloku initial Są dwa rodzaje przypisań proceduralnych: blokujące i nieblokujące [variable_name] = [expression] ; // blocking assignment [variable_name] <= [expression] ; // nonblocking assignment przypisanie blokujące: wyrażenie jest obliczane i jego wartość jest natychmiast przypisywana do zmiennej, tzn. przed wykonaniem następnej instrukcji przypisanie nieblokujące: wyrażenie jest obliczane, jednak przypisanie jest odkładane w czasie aż do końca bloku always (przypisanie nie blokuje więc następnych instrukcji zawartych w always) Przypisania blokujące należy stosować do opisu układów kombinacyjnych, a nieblokujące do opisu układów sekwencyjnych. module eq1_always (input wire i0, i1, output reg eq ); // eq declared as reg // p0 and p1 declared as reg reg p0, p1; i1) // i0 an i1 must be in sensitivity list begin // the order of statements is important p0 = ~i0 & ~i1; p1 = i0 & i1; eq = p0 p1; Verilog-2001 wprowadza notację implikującą umieszczenie na liście wrażliwości wszystkich sygnałów wejściowych. c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Instrukcja IF Instrukcja IF Instrukcja IF 2 Uproszczona składnia instrukcji if: if [boolean_expr] begin [procedural statement]; [procedural statement]; else begin [procedural statement]; [procedural statement]; c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

7 Instrukcja IF Przykład: dekoder binarny za pomocą instrukcji if Instrukcja CASE module decoder_2_4_if (input wire [1:0] a, input wire en, output reg [3:0] y); if (en==1 b0) y = 4 b0000; else if (a==2 b00) y = 4 b0001; else if (a==2 b01) y = 4 b0010; else if (a==2 b10) y = 4 b0100; else y = 4 b1000; // can be written as (~en) 2 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Instrukcja CASE Składnia instrukcji CASE Instrukcja CASE Przykład: dekoder binarny za pomocą instrukcji case Uproszczona składnia instrukcji case: case [case_expr] [item]: begin procedural statement]; procedural statement]; [item]: begin procedural statement]; default: begin procedural statement]; case c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 module decoder_2_4_case ( input wire [1:0] a, input wire en, output reg [3:0] y ); case({en,a}) 3 b000, 3 b001, 3 b010, 3 b011: y = 4 b0000; 3 b100: y = 4 b0001; 3 b101: y = 4 b0010; 3 b110: y = 4 b0100; 3 b111: y = 4 b1000; // default can also be used case c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

8 Instrukcja CASE Struktury konstrukcji warunkowych Instrukcje CASEZ i CASEX Instrukcja casez: wartość z na pozycji znaku? jest traktowana jako nieistotna (don t-care) odpowiednie bity nie są brane pod uwagę przy dopasowaniu Instrukcja casex: wartości z i x na pozycji znaku? są nieistotne oder priorytetowy za pomocą instrukcji casez: module prio_encoder_casez (input wire [4:1] r, output reg [2:0] y); casez(r) 4 b1???: y = 3 b100; 4 b01??: y = 3 b011; 4 b001?: y = 3 b010; 4 b0001: y = 3 b001; 4 b0000: y = 3 b000; // default can also be used case 2 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Struktury konstrukcji warunkowych Struktury konstrukcji warunkowych Struktury konstrukcji warunkowych Implementacja instrukcji if (rutowanie priorytetowe) Ewaluacja wszystkich wyrażeń zachodzi współbieżnie, a pożądany rezultat jest doprowadzany do wyjścia (rutowany) Dwa sposoby rutowania: rutowanie priorytetowe multipleksowanie Rutowanie priorytetowe: if (m==n) r = a + b + c; else if (m > n) r = a - b; else r = c + 1; c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

9 Struktury konstrukcji warunkowych Implementacja równoległa instrukcji case multipleksowanie Przykład: wire [1:0] sel; case (sel) 2 b00: r = a + b + c; 2 b10: r = a - b; default: r = c + 1; // 2 b01, 2 b1l case Schemat: Zasady konstruowania kodu w bloku always 2 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Zasady konstruowania kodu w bloku always Zasady konstruowania kodu w bloku always Modelowanie układów kombinacyjnych: przypisywanie wartości do danej zmiennej - tylko w jednym z bloków always stosować instrukcje blokujące stosować umieszczającą wszystkie wejścia układu na liście wrażliwości w opisie uwzględniać wszystkie rozgałęzienia instrukcji if i case w każdym rozgałęzieniu przypisywać rezultat do wyjść domyślne wartości wyjść nadawać na początku bloku always w opisie kodu z zastosowaniem always nie stosować dyrektyw ani atrybutów mieć świadomość sposobu rutowania w implementacji różnych konstrukcji sterujących Myśleć sprzętowo, a nie programowo (przecież nie piszemy tu programu w języku C). 2 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

10 Dobra zasada: wszystkie stałe literały zastąpić stałymi symbolami stałe deklarować jako localparam ( parametr lokalny ): localparam DATA_WIDTH = 8, DATA_RANGE = 2**DATA_WIDTH - 1; localparam UART_PORT = 4 b0001; wyrażenia w deklaracji, jak np. 2**DATA_WIDTH-1, są ewaluowane przez preprocesor, więc nie generują układu fizycznego Przykład: module adder_carry_local_par (input wire [3:0] a, b, output wire [3:0] sum, output wire cout); localparam N = 4, N1 = N-1; wire [N:0] sum_ext; assign sum_ext = {1 b0, a} + {1 b0, b}; assign sum = sum_ext[n1:0]; assign cout = sum_ext[n]; Verilog pozwala parametryzować moduły, czyli przekazywać parametr zewnętrzny do wnętrza modułu uproszczona składnia: module [module_name] #(parameter [parameter_name] = [default_value], [parameter_name] = [default_value]) ( // I/O port declaration ); Dzięki parametryzacji kod jest skalowalny, szerokość układu można dostosować do potrzeb (układ n-bitowy) Definiując parametr można określić jego typ i zakres (więcej w opisie standardu IEEE ). c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Przykład deklarowania sumatora Sumator z parametrem: module adder_carry_para #(parameter N=4) ( input wire [N-1:0] a, b, output wire [N-1:0] sum, output wire cout // carry-out ); localparam N1 = N-1; wire [N:0] sum_ext; assign sum_ext = {1 b0, a} + {1 b0, b}; assign sum = sum_ext[n1:0]; assign cout= sum_ext[n]; Aktualną wartość parametru przekazujemy do podzespołu podczas jego deklaracji (component instantiation). Nadawanie wartości parametrowi przypomina przypisywanie sygnałów do portów - przez nazwę, albo przez listę. c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 module adder_insta ( input wire [3:0] a4, b4, output wire [3:0] sum4, output wire c4, input wire [7:0] a8, b8, output wire [7:0] sum8, output wire c8 ); // instantiate 8-bit adder adder_carry_para #(.N(8)) unit1 (.a(a8),.b(b8),.sum(sum8),.cout(c8)); // instantiate 4-bit adder adder_carry_para unit2 (.a(a4),.b(b4),.sum(sum4),.cout(c4)); c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

11 2 wskaźnik 7-segmentowy a b c d e f g dp common anode c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 4-cyfrowy wyświetlacz na płycie Nexys2 Sterowanie wyświetlaczem 4-cyfrowym c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

12 4 cyfry wyświetlacza Transkoder kodu szesnastkowego do 7-seg A3 A2 A1 A0 a b c d e f g dp c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 +V module hex_to_sseg ( input wire [3:0] hex, input wire dp, output reg [7:0] sseg ); // output active low begin case(hex) 4 h0: sseg[6:0] = 7 b ; 4 h1: sseg[6:0] = 7 b ; 4 h2: sseg[6:0] = 7 b ; 4 h3: sseg[6:0] = 7 b ; 4 h4: sseg[6:0] = 7 b ; 4 h5: sseg[6:0] = 7 b ; 4 h6: sseg[6:0] = 7 b ; 4 h7: sseg[6:0] = 7 b ; 4 h8: sseg[6:0] = 7 b ; 4 h9: sseg[6:0] = 7 b ; 4 ha: sseg[6:0] = 7 b ; 4 hb: sseg[6:0] = 7 b ; 4 hc: sseg[6:0] = 7 b ; 4 hd: sseg[6:0] = 7 b ; 4 he: sseg[6:0] = 7 b ; default: sseg[6:0] = 7 b ; case sseg[7] = dp; //4 hf c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 Układ testujący Struktura układu testujacego Na płycie prototypowej wyświetlacz złożony z 4 cyfr 7-segmentowych Aby zredukować liczbę wyjść z układu FPGA stosuje się multipleksowanie (time-multiplexing) układ realizujący multipleksowanie: disp_mux: wejścia in0, inl, in2, in3 przekazują cztery 8-bitowe kody sterujące wskaźnikami 7-segmentowymi (z układu hex_to_sseg) wyjście an to 4-bitowy sygnal wybierający jedną z 4 cyfr wyjście sseg to 8-bitowy sygnal sterujący wskaźnikiem 7-segmentowym na razie traktujmy ten układ jako czarną skrzynkę i zadeklarujmy w module hex_to_sseg_test (zakładając, że opis stosownego modułu jest dostępny). c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50

13 Opis układu testującego Literatura Literatura module hex_to_sseg_test ( input wire clk, input wire [7:0] sw, output wire [3:0] an, output wire [7:0] sseg ); wire [7:0] inc; wire [7:0] led0, led1, led2, led3; assign inc = sw + 1; // to increment input // instantiate four instances of hex decoders hex_to_sseg sseg_unit_0 (.hex(sw[3:0]),.dp(1 b0),.sseg(led0)); hex_to_sseg sseg_unit_1 (.hex(sw[7:4]),.dp(1 b0),.sseg(led1)); // instance for 4 LSBs of incremented value hex_to_sseg sseg_unit_2 (.hex(inc[3:0]),.dp(1 b1),.sseg(led2)); // instance for 4 MSBs of incremented value hex_to_sseg sseg_unit_3 (.hex(inc[7:4]),.dp(1 b1),.sseg(led3)); // instantiate 7-seg LED display time-multiplexing module disp_mux disp_unit (.clk(clk),.reset(1 b0),.in0(led0),.in1(led1),.in2(led2),.in3(led3),.an(an),.sseg(sseg)); c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50 D.M. Harris, S.L. Harris, Digital Design and Computer Architecture, Elsevier, Z. Hajduk, Wprowadzenie do języka Verilog, BTC, M. Pawłowski, A. Skorupski, Projektowanie złożonych układów cyfrowych, WiŁ, P. Pong. Chu, FPGA Prototyping by Verilog examples, Wiley, IEEE Standard Verilog R Hardware Description Language, IEEE, Xilinx ISE WebPack: Digilent Nexys2: OpenCores: c Dr inż. Ignacy Pardyka (Inf U J ) programowanie struktur cyfrowych Rok akad. 2013/ / 50
