1 ZAKŁAD USŁUG GEOLOGCZNO - GEOTECHNCZNYCH Andrzej Kadłuboski Warszaa, ul. Róna 10 m 14 tel. (22) , kom kadluboski.a.pl andkad64@o2.pl, kadluboskigeoinz@poczta.onet.pl GEOLOGA - NŻYNERSKA GEOTECHNKA GEOTECHNCZNE WARUNK POSADOWENA DOTYCZĄCE ROZPOZNANA WARUNKÓW GEOTECHNCZNYCH POD PROJEKTOWANĄ MODERNZACJĘ OBEKTU MESZKALNEGO PRZY UL. RYBNEJ 28 NA DZ. NR EWD. 40/1 Z OBRĘBU W DZELNCY WARSZAWA PRAGA POŁUDNE WOJ. MAZOWECKE NWESTOR: Zakład Gospodaroania Nieruchomościami dzielnicy Praga Południe m.st. Warszay ul. Waleska 4, Warszaa OPRACOWAŁ: mgr Andrzej Kadłuboski upr. geol. nr V 1145 Warszaa, listopad 2016 r.

2 DOT. OBEKT PRZY UL. RYBNEJ 28 WARSZAWA PRAGA - PÓŁUDNE SPS TREŚC 2. OPNA GEOTECHNCZNA 1.1 DANE OGÓLNE PODSTAWA OPRACOWANA TECHNCZNE PODSTAWY OPRACOWANA CEL ZAKRES OPRACOWANA KRÓTK OPS PROJEKTOWANEJ NWESTYCJ. 1.2 LOKALZACJA OPS TERENU 1.3. OPS BADAŃ 1.4 WARUNK GRUNTOWE 1.5 WARUNK WODNE 1.6 WNOSK ZALECENA. DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO 2.1 OPS BADAŃ 2.2 WARUNK GEOTECHNCZNE 2.3 BADANA POLOWE 2.4 PARAMETRY GEOTECHNCZNE GRUNTÓW. PROJEKT GEOTECHNCZNY 3.1 PROGNOZA ZMAN WŁAŚCWOŚC GRUNTÓW W CZASE 3.2 OKREŚLENE OBLCZENOWYCH PARAMETRÓW GEOTECHNCZNYCH 3.3 OKREŚLENE CZĘŚCOWYCH WSPÓLCZYNNKÓW BEZPECZEŃSTWA DLA OBLCZEŃ 3.4 OKREŚLENE ODDZAŁYWAŃ OD GRUNTU 3.5 PRZYJĘCE MODELU OBLCZENOWEGO PODŁOŻA GRUNTOWEGO 3.6 OKREŚLENA NOŚNOŚC OSADANA PODŁOŻA GRUNTOWEGO 3.7 USTALENE DANYCH DO ZAPROJEKTOWANA FUNDAMENTÓW 3.8 WYKONASTWO ROBÓT ZEMNYCH 3.9 ODDZAŁYWANE WODY GRUNTOWEJ NA OBEKT 3.10 MONTORNG PROJEKTOWANEGO OBEKTU B. CZĘŚĆ GRAFCZNA. 1. MAPA SYTUACYJNA. ZAŁ. NR MAPA DOKUMENTACYJNA W SKAL 1: 500. ZAŁ. NR PRZEKROJE GEOTECHNCZNE. ZAŁ. NR OBJAŚNENA ZNAKÓW SYMBOL UŻYTYCH NA PRZEKROJACH. ZAŁ. NR 3 5. LEGENDA DO PRZEKROJÓW. ZAŁ. NR 4 6. KARTY DOKUMENTACYJNE OTWORU GEOTECHNCZNEGO. ZAŁ. NR KARTY BADANA GRUNTU SONDĄ TYPU DPL ZAŁ. NR

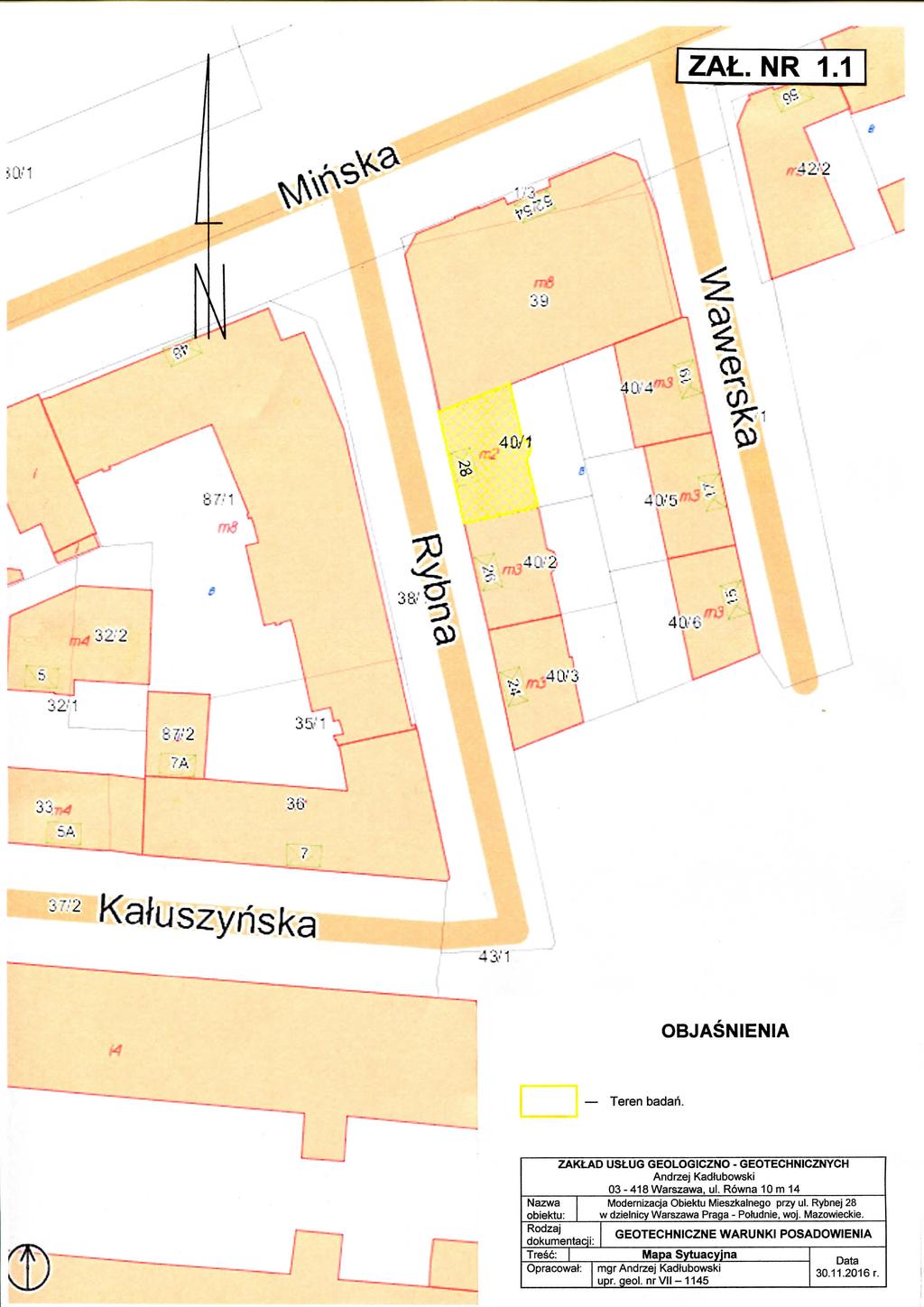

3 DOT. OBEKT PRZY UL. RYBNEJ 28 WARSZAWA PRAGA - PÓŁUDNE. OPNA GEOTECHNCZNA DANE OGÓLNE PODSTAWA OPRACOWANA Niniejsze opracoanie postało na zlecenie MM Secure Design Maciej Maciąga, ul. Rembielińska 20 lok. 403, Warszaa TECHNCZNE PODSTAWY OPRACOWANA Rozporządzenia Ministra Transportu, Budonicta i Gospodarki Morskiej z dn. 25 kietnia 2012 r. spraie ustalania geotechnicznych arunkó posadoienia obiektó budolanych (Dz.U. Nr 81, poz. 463); Mapa sytuacyjno ysokościoa działki skali 1:500; Wizja lokalna, pomiary oraz poloe badania podłoża gruntoego ykonane do niniejszego opracoania; Norma PN-EN Pozostałe Polskie Normy Budolane i literatura techniczna CEL ZAKRES OPRACOWANA Celem niniejszego opracoania jest określenie arunkó geotechnicznych, ystępujących podłożu badanego terenu oparciu, o analizę udokumentoanych badań arunkó gruntoo - odnych ykonanych dla niniejszego opracoania. W zakres opracoania chodzą następujące czynności: izja lokalna, ykonanie badań podłoża gruntoego, ykonanie odkryek fundamentó oraz pomiar poziomó ody gruntoej, określenie stępnych arunkó gruntoych KRÓTK OPS PROJEKTOWANEJ NWESTYCJ Projektuje się modernizację budynku mieszkalnego. Budynek jest przedojenny, kondygnacyjny, z podpiniczeniem. Ostateczne metody modernizacji, uzgodnione zostaną przez Konstruktora z nestorem po zapoznaniu się z niniejszym opracoaniem. 1.2 LOKALZACJA OPS TERENU Badane podłoże pod budynkiem, znajduje się Warszaie dzielnica Praga-Południe, przy ul.rybnej 28 na działce nr eid. 40/1 z obrębu nr 30206, oj. Mazoieckie. Rzędne terenu kształtują się granicach 6,50 6,83 m n.p.,,0 Wisły. Teren działki jest uzbrojony (sieć elektryczna, odociągoa, gazoa i kanalizacyjna) oraz pokryty jest chodnikiem, brukiem oraz gruntem nasypoym.

4 DOT. OBEKT PRZY UL. RYBNEJ 28 WARSZAWA PRAGA - PÓŁUDNE 4 Pod zględem geomorfologicznym badany teren położony jest na obszarze pradoliny rzeki Praisły i jest to taras nadzaleoy niższy rzeki Wisły tz. taras praski. Usytuoanie terenu badań pokazano na mapach tematycznych na ZAŁ. NR OPS BADAŃ GRUNTÓW W dniu r. Zakład Usług Geologiczno - Geotechnicznych, ykonał techniczne badania podłoża gruntoego na omaianej działce. Wykonano 4 otory badacze, ruroane, do głębokości 7,0 m p.p.t. łącznie przeiercając 28,0 mb oraz ykonano 2 sondoania gruntu lekką sondą dynamiczną typu DPL do głębokości ca 7,0 m p.p.t., łącznie sondując 14,0 mb. arst gruntu. Badania ykonyano zgodnie z normą PN-EN , a grunt opisyano i rozpoznaano zgodnie z normą PN-EN-SO Wydobyane próbki gruntu poddano badaniom makroskopoym, proadząc jednocześnie obseracje poziomó ody gruntoej i jej pomiary. Wiercenia proadzone były pod stałym nadzorem i dozorem osoby posiadającej ymagane upranienia geologiczne mgr Andrzeja Kadłuboskiego (V-1145). Punkty ierceń yznaczono terenie metodą domiaró prostokątnych doiązaniu do istniejących obiektó i zanieloano doiązaniu do lokalnego punktu ysokościoego studzienka kanalizacyjna na ul. Rybnej, o rzędnej H = 6,47 m n.p.,,0 Wisły. Przy yżej ymienionych pracach, korzystano z mapy sytuacyjno - ysokościoej skali 1:500, dostarczonej przez Zleceniodacę. Lokalizację terenu, otoró badaczych i sondoań gruntu pokazano na ZAŁ. NR , przekroje geotechniczne pokazano na ZAŁ. NR , profile litologiczne otoró ukazano na ZAŁ. NR , a yniki sondoania gruntu pokazano na ZAŁ. NR WARUNK GRUNTOWE Na podstaie ykonanych badań terenoych, przeproadzono ocenę arunkó gruntoych. Podziału dokonano biorąc pod uagę genezę, rodzaj i stan oraz opisyano zgodnie z PN-EN SO Wartości parametró geotechnicznych ustalono metodami poloymi zgodnie PN-EN W dokumentoanym podłożu stierdzono obecność utoró czartorzędoych, holoceńskich antropogenicznych i rzecznych oraz plejstoceńskich osadó rzecznych. Holocen od poierzchni rozpoczyna 1,0 1,8 m arsta antropogenicznych nasypó niekontroloanych, o składzie piaszczysto humusoo gruzoym, ilgotnych oraz lokalnie bruku. W ot. nr 6 7, pod 1,0 1,2 m p.p.t. arstą nasypó napotkano plejstoceńskie osady rzeczne facji poodzioej reprezentoane przez arstę piaskó zailonych i glin ilastych, ilgotnych, o stopniu plastyczności L ~ Osady te sięgają do głębokości ca 1,3 1,6 m p.p.t. Pod tymi osadami oraz pod nasypami napotkano osady rzeczne plejstocenu. Utory plejstoceńskie reprezentuje seria głónie piaskó średnich i piaskó drobnych, ilgotnych i niżej naodnionych, stanie średniozagęszczonym, o stopniu zagęszczenia D ~ W ot. nr 4, najpradopodobnie napotkano kopalna doline rzeczną. Utoró piaszczystych plejstocenu, do głębokości rozpoznania tj. ca 7,0 p.p.t. nie przeiercono. Osady plejstocenu postały czasie zlodoacenia północnoplskiego.

5 DOT. OBEKT PRZY UL. RYBNEJ 28 WARSZAWA PRAGA - PÓŁUDNE 5 Położenie przestrzenne yżej ymienionych osadó oraz ich iodące parametry geotechniczne, pokazano na załączonych przekrojach geotechnicznych na ZAŁ. NR WARUNK WODNE Generalnie na badanym terenie napotkano arstę odonośną. Wody tej arsty, o zierciadle sobodnym naiercono na głębokości 4,29 4,57 p.p.t. tj. na rzędnych 2,21 2,26 m n.p.,,0 Wisły. Stierdzony stan zierciadła uznać można za stan średni. Stan maksymalny może być yższy od stierdzonego o ca 1,0 m. 1.6 WNOSK ZALECENA 1. Zgodnie z rozporządzeniem Rozporządzenia Ministra Transportu, Budonicta i Gospodarki Morskiej z dn. 25 kietnia 2012 r. spraie ustalania geotechnicznych arunkó posadoienia obiektó budolanych (Dz.U. Nr 81, poz. 463), projektoany obiekt należy do drugiej kategorii geotechnicznej, a badany teren zaliczyć należy do prostych arunkó gruntoych. 2. Grunty zalegające pod istniejącym obiektem charakteryzują się bardzo dobrymi parametrami geotechnicznymi. Grunty te reprezentują piaski średnie oraz lokalnie piaski drobne, ilgotne, stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia D ~ Niżej napotkano piaski średnie, ilgotne i naodnione, stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia D ~ Biorąc pod uagę głębokość ystępoania poziomu zierciadła ody gruntoej i jej ahania, można stierdzić, że oda gruntoa na badanej działce nie będzie utrudniać prac modernizacyjnych i późniejszej eksploatacji nestycji. 5. Grunty podłożu są nośne i charakteryzują się bardzo dobrymi parametrami geotechnicznymi. 6. Parametry geotechniczne do obliczeń konstruktorskich podano tabeli na ZAŁ. NR 4,,Legenda do przekrojó. Przy obliczeniach statycznych, uzględniać należy ymagania oboiązujących norm budolanych.. DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO Badania poloe ykonyano zgodnie z normą PN-EN Ze zględu na ymiary Obiektu, ykonano 4 otory badacze do głębokości 7,0 łącznie przeiercając 28,0 mb. arst gruntu oraz ykonano2 sondoania gruntu lekką sondą dynamiczną typu DPL do głębokości ca 7,0 m p.p.t., łącznie sondując 14,0 mb. arst gruntu.

6 DOT. OBEKT PRZY UL. RYBNEJ 28 WARSZAWA PRAGA - PÓŁUDNE 6 Głębokość rozpoznania jak i ilość ierceń oraz sondoań są ystarczające do rozpoznania budoy geologicznej podłoża jak i do określenia parametró geotechnicznych gruntó zalegających pod istniejącym obiektem. 2.2 WARUNK GEOTECHNCZNE Przeproadzono ydzielenie arst geotechnicznych. Wydzielono: WARSTWA - to grunty antropogeniczne, reprezentoane przez nasypy niekontroloane o składzie piaszczysto humusoo gruzoym, ilgotne. WARSTWA - to grunty o genezie rzecznej facji poodzioej (mady ciężkie), reprezentoane przez piaski zailone na pograniczu piasku pylastego oraz gliny ilaste, nie skonsolidoane kat.,,c, ilgotne, stanie tardoplastycznym, o stopniu plastyczności L ~ WARSTWA A - WARSTWA B - to grunty o genezie rzecznej, reprezentoane przez piaski drobne z domieszką pyłu piaszczystego, ilgotne, stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia D ~. to grunty o genezie rzecznej, reprezentoane przez piaski średnie, piaski średnie na pograniczu piasku drobnego, piaski średnie z domieszką pyłu piaszczystego przearstione piaskiem drobnym, piaski średnie przearstione piaskiem drobnym, piaski średnie na pograniczu piasku drobnego oraz piaski średnie ze żirem i kamieniami, ilgotne i naodnione, stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia D ~. WARSTWA C - to grunty o genezie rzecznej, reprezentoane przez piaski średnie, piaski średnie z domieszką pyłu piaszczystego przearstione piaskiem drobnym, piaski średnie przearstione piaskiem drobnym, piaski średnie na pograniczu piasku drobnego oraz piaski średnie ze żirem i kamieniami, ilgotne i naodnione, stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia D ~ WARSTWA D - WARSTWA E - WARSTWA F - to grunty o genezie rzecznej, reprezentoane przez piaski średnie na pograniczu piasku drobnego oraz piaski średnie ze żirem i kamieniami, naodnione, stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia D ~ to grunty o genezie rzecznej, reprezentoane przez piaski średnie, piaski średnie na pograniczu piasku drobnego przearstione piaskiem drobnym, ilgotne i naodnione, stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia D ~ to grunty o genezie rzecznej, reprezentoane przez przez piaski drobne z domieszką pyłu piaszczystego, ilgotne, stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia D ~ 0.40.

7 DOT. OBEKT PRZY UL. RYBNEJ 28 WARSZAWA PRAGA - PÓŁUDNE 2.3 PARAMETRY GEOTECHNCZNE GRUNTÓW Parametry geotechniczne gruntó podano na ZAŁ. NR PROJEKT GEOTECHNCZNY 3.1 PROGNOZA ZMAN WŁAŚCWOŚC GRUNTÓW W CZASE Z poodu zalegania podłożu naodnionych utoró piaszczystych oraz biorąc pod uagę głębokość posadoienia Obiektu i możlie ahania zierciadła ody gruntoej i kompresję gruntó badanym podłożu, są możlie zmiany łaściości gruntó czasie. 3.2 OKREŚLENE OBLCZENOWYCH PARAMETRÓW GEOTECHNCZNYCH Parametry geotechniczne podano na ZAŁ. NR 4. Podane parametry geotechniczne należy skoreloać zgodnie z Załącznikiem A do normy EN : OKRESLENE CZĘŚCOWYCH WSPÓŁCZYNNKÓW BEZPECZEŃSTWA DLA OBLCZEŃ Częścioe spółczynniki bezpieczeństa należy przyjąć zgodnie z Załącznikiem B do normy EN : OKREŚLENE ODDZAŁYWAŃ OD GRUNTU W normalnych, istniejących arunkach (sezon iosenno - jesienny), ystępujące podłożu projektoanej nestycji grunty nie poinny oddziałyać na fundamenty. Jednakże trzeba zachoać głębokość nadkładu ca 1,0 m od spodu fundamentu do poierzchni, aby grunty podłożu nie uległy przemarznięciu (grunty grupy nośności G3) i aby przez to nie pogorszyły się arunki posadoienia Obiektu. 3.5 PRZYJĘCE MODELU OBLCZENOWEGO PODŁOŻA GRUNTOWEGO Model pracy podłoża przy spradzaniu oporu granicznego podłoża g EN :2004, należy rozpatryać arunkach z odpłyem. 3.6 OKREŚLENA NOŚNOŚC OSADANA PODŁOŻA GRUNTOWEGO Przykładoe obciążenie jednostkoe na grunt pod fundamentem typu,,łaa, o głębokości posadoienia 2,0 m p.p.t. i ymiarach B = 1,0 m, D min = 1.0 m dla arsty geotechnicznej B sięgać może q f ~ kpa. Osiadania należy rozpatryać zgodnie z Załącznikiem F do normy EN : USTALENE DANYCH DO ZAPROJEKTOWANA FUNDAMENTÓW Dane niezbędne do zaprojektoania fundamentó podano na ZAŁ. NR 4.

8 DOT. OBEKT PRZY UL. RYBNEJ 28 WARSZAWA PRAGA - PÓŁUDNE 3.8 WYKONASTWO ROBÓT ZEMNYCH Roboty ziemne ykonyać należy zgodnie z normą PN-B ODDZAŁYWANE WODY GRUNTOWEJ NA OBEKT Biorąc pod uagę głębokość ystępoania poziomu zierciadła ody gruntoej i jej ahania, można stierdzić, że oda gruntoa na badanej działce nie będzie utrudniać prac modernizacyjnych i późniejszej eksploatacji nestycji MONTORNG PROJEKTOWANEGO OBEKTU Monitoring dla tego typu Obiektu polega na periodycznych pomiarach geodezyjnych podstay Obiektu. Częstość i czas trania pomiaró, poinna zostać określona przez Konstruktora.

9

10

11

12 ZAŁ. NR 2.1 Skala 250 1: 50 m n.p.,,0''w A B C B E D E C - tpl Beton sasicl /L= FSa+saSi /D= MSa /D= MSa /D=0.60 MSa /D= MSa/FSa /D= MSa/FSa /D= Gł. 7.0 MSa/FSa /D=0.35 MSa/FSa /D= MSa/FSa /D=0.60 E D A C B C E B B Bruk 1.00 FSa+saSi /D= 1.40 MSa/FSa /D= MSa /D= MSa /D=0.60 MSa /D= 4.29 MSa /D= Gł. 7.0 A MSa/FSa FSa /D=0.40 MSa/FSa FSa /D= B B E B C D DPL MSa+saSi FSa /D= Gł. 7.0 MSa+saSi FSa /D=0.60 MSa FSa /D= MSa+Gr+Co /D=0.60 MSa+Gr+Co /D= 4.90 MSa+Gr+Co /D= MSa+Gr+Co /D= B C [N] B D B m n.p.,,0''w m m 2 Opracoał Zakład Usług Geologiczno - Geotechnicznych ul. Róna 10 m 14, Warszaa Data Nazisko Podpis mgr A. Kadłuboski upr. geol. nr V-1145 Zał.Nr 2.1 MODERNZACJA PRZEBUDOWA OBEKTU PRZY UL. RYBNEJ 28 NA DZ. NR 40/1 W DZELNCY PRAGA - POŁUDNE W WARSZAWE, WOJ. MAZOWECKE Przekrój geotechniczny 1: Skala Rysunek ykonano programem "GeoStar"

13 ZAŁ. NR 2.2 Skala 250 1: 50 m n.p.,,0''w [N] 0.10 Beton sasicl /L=0.20 tpl 1.30 clsa/sasi /L=0.20 tpl 1.60 A FSa+saSi /D= FSa/MSa /D= A A MSa FSa /D= MSa /D= 2.40 B B B 2.50 C B E D E C MSa /D=0.60 MSa /D= MSa/FSa /D= MSa/FSa /D= Gł. 7.0 MSa/FSa /D=0.35 MSa/FSa /D= MSa/FSa /D=0.60 B E C D C B DPL 3.80 MSa FSa /D=0.60 MSa FSa /D= MSa/FSa /D= 4.60 MSa/FSa /D= 5.90 Gł. 7.0 MSa/FSa /D=0.35 MSa/FSa /D= MSa/FSa /D= C C B B E D E F MSa+Gr+Co /D=0.40 MSa /D=0.40 FSa+saSi /D=0.40 MSa FSa /D= Gł. 7.0 E E MSa FSa /D=0.35 MSa FSa /D= B D B C B DPL MSa+saSi FSa /D= Gł. 7.0 MSa+saSi FSa /D=0.60 MSa FSa /D= MSa+Gr+Co /D=0.60 MSa+Gr+Co /D= 4.90 MSa+Gr+Co /D= MSa+Gr+Co /D= [N] B C B D B m n.p.,,0''w m m m 2 Opracoał Zakład Usług Geologiczno - Geotechnicznych ul. Róna 10 m 14, Warszaa Data Nazisko Podpis mgr A. Kadłuboski upr. geol. nr V-1145 Zał.Nr 2.2 MODERNZACJA PRZEBUDOWA OBEKTU PRZY UL. RYBNEJ 28 NA DZ. NR 40/1 W DZELNCY PRAGA - POŁUDNE W WARSZAWE, WOJ. MAZOWECKE Przekrój geotechniczny 1: Skala Rysunek ykonano programem "GeoStar"

14

15 Z.U.G.G. LEGENDA DO PRZEKROJÓW ZAŁ. NR 4 TEMAT: MODERNZACJA DOMU MESZKALNEGO PRZY UL. RYBNEJ 28 W DZELNCY WARSZAWA PRAGA PLD, WOJ. MAZOWECKE. Profil stratygraficznolitologicznogenetyczny OBJAŚNENA GEOLOGCZNE Opis litologicznogenetyczny artość charakterystyczna X (n ) Parametry geologiczne - g. PN - 81 / B spółczynnik materiałoy γ m Wartość obliczona metodą,,a artość charakterystyczna X (r ) Nr arsty geotechnicznej Symbol gruntu g. PN-EN SO Symbol geologicznej konsolidacji gruntu edometryczny Stan gruntu moduł ściśliości Stopień Wilgotność Gęstość Spójność Pierot - Wtórnej plasty- naturalna objętościoa nej czności Stopień zagęszczenia D L W n ( % ) ρ t / m 3 C U kpa φ U kpa M O kpa M kpa Kat tarcia enętrznego edometryczny moduł odkształcenia Pierotnego Wtórnego E O kpa E kpa Q h Nasypy Grunty Grunty antropogeniczne nasypy niekontroloane, o składzie piaszczysto humusoo gruzoym, ilgotne oraz bruk. antropogeniczne Mg Nie podano parametró geotechnicznych. f Q p Piaski * zailone i ClSa/siSa, sasicl C Gliny f Q p Piaski A * FSa+saSi C Z W A R T O R Z Ę D P l e j s t o c e n f MSa, MSa/Fsa, Q p Piaski B MSa+saSi FSa, Grunty MSa+Gr+Co f rzeczne MSa, MSa+saSi FSa, Q p Piaski tarasu C MSa FSa, MSa/Fsa, MSa+Gr+Co praskiego f Q p Piaski D MSa/FSa, MSa+Gr+Co f Q p Piaski E MSa, MSa/FSa Fsa f Q p Piaski F FSa+saSi * 14.00/ / * / / * * / / * Opracoał: mgr Andrzej Kadłuboski

16 Z.U.G.G. Andrzej Kadłuboski ul. Róna 10 m 14, Warszaa KARTA OTWORU GEOTECHNCZNEGO Profil numer 1 ZAŁ. NR 5.1 Miejscoość: Warszaa Gmina: Dzielnica Praga-Południe Poiat: m. st. Warszaa Wojeództo: Mazoieckie Obiekt: Modernizacja Obiektu przy ul. Rybnej 28 nestor: ZGN Warszaa Praga-Południe Dozór geol.: tech. Artur Garoński Nadzór geologiczny: mgr Andrzej Kadłuboski System iercenia: Ręcznie Rzędna: 6.50 m n.p.,,0''wisły Skala 1 : 35 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot Opis litologiczny [m.p.p.t] [m] [m] Bruk Bruk - - Holocen 0.25 Nasyp niekontroloany (piasek + humus + gruz) Symbol gruntu Warsta geotechniczna Wilgotność Stan gruntu D L Piasek drobny, żółty z domieszką pyłu piaszczystego FSa+saSi A 1.40 Piasek średni, żółty na pograniczu piasku drobnego MSa/FSa Piasek średni, żółty B 3.0 CZWARTORZĘD 3.40 Piasek średni, szary MSa C 0.60 Plejstocen Piasek średni, szary Piasek średni, szary B 4.60 Piasek średni, szary na pograniczu piasku drobnego przearstiony piaskiem drobnym 5.0 E Piasek średni, szary na pograniczu piasku drobnego przearstiony piaskiem drobnym MSa/FSa FSa n 6.0 B Rysunek ykonano programem "GeoStar" Kartę opracoał: mgr Andrzej Kadłuboski

17 Z.U.G.G. Andrzej Kadłuboski ul. Róna 10 m 14, Warszaa KARTA OTWORU GEOTECHNCZNEGO Profil numer 2 ZAŁ. NR 5.2 Miejscoość: Warszaa Gmina: Dzielnica Praga-Południe Poiat: m. st. Warszaa Wojeództo: Mazoieckie Obiekt: Modernizacja Obiektu przy ul. Rybnej 28 nestor: ZGN Warszaa Praga-Południe Dozór geol.: tech. Artur Garoński Nadzór geologiczny: mgr Andrzej Kadłuboski System iercenia: Ręcznie Rzędna: 6.70 m n.p.,,0''wisły Skala 1 : 35 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot Opis litologiczny [m.p.p.t] [m] [m] Nasyp niekontroloany (piasek + humus + gruz) Symbol gruntu Warsta geotechniczna Wilgotność Stan gruntu D L Holocen Piasek średni, szaro-brązoy z domieszką pyłu piaszczystego przearstiony piaskiem drobnym Piasek średni, szaro-brązoy z domieszką pyłu piaszczystego przearstiony piaskiem drobnym MSa+saSi FSa A Piasek średni, beżoo-szary przearstiony piaskiem drobnym CZWARTORZĘD MSa FSa B Plejstocen Piasek średni, szary z domieszką żiru z kamieniamego Piasek średni, szary z domieszką żiru z kamieniamego A Piasek średni, szary z domieszką żiru z kamieniamego E Piasek średni, szary z domieszką żiru z kamieniamego MSa+Gr+Co n 6.0 A Rysunek ykonano programem "GeoStar" Kartę opracoał: mgr Andrzej Kadłuboski

18 Z.U.G.G. Andrzej Kadłuboski ul. Róna 10 m 14, Warszaa KARTA OTWORU GEOTECHNCZNEGO Profil numer 4 ZAŁ. NR 5.3 Miejscoość: Warszaa Gmina: Dzielnica Praga-Południe Poiat: m. st. Warszaa Wojeództo: Mazoieckie Obiekt: Modernizacja Obiektu przy ul. Rybnej 28 nestor: ZGN Warszaa Praga-Południe Dozór geol.: tech. Artur Garoński Nadzór geologiczny: mgr Andrzej Kadłuboski System iercenia: Ręcznie Rzędna: 6.83 m n.p.,,0''wisły Skala 1 : 35 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot Opis litologiczny [m.p.p.t] [m] [m] Nasyp niekontroloany (piasek + humus + gruz) Symbol gruntu Warsta geotechniczna Wilgotność Stan gruntu D L Holocen Piasek średni, żółty z domieszką żiru z kamieniamego MSa+Gr+Co 2.50 Piasek średni, beżoy C 3.0 MSa CZWARTORZĘD Piasek drobny, beżoy z domieszką pyłu piaszczystego 0.40 Plejstocen FSa+saSi D Piasek średni, beżoy przearstiony piaskiem drobnym C Piasek średni, beżoy przearstiony piaskiem drobnym MSa FSa E n Piasek średni, beżoy przearstiony piaskiem drobnym A Rysunek ykonano programem "GeoStar" Kartę opracoał: mgr Andrzej Kadłuboski

19 Z.U.G.G. Andrzej Kadłuboski ul. Róna 10 m 14, Warszaa KARTA OTWORU GEOTECHNCZNEGO Profil numer 6 ZAŁ. NR 5.4 Miejscoość: Warszaa Gmina: Dzielnica Praga-Południe Poiat: m. st. Warszaa Wojeództo: Mazoieckie Obiekt: Modernizacja Obiektu przy ul. Rybnej 28 nestor: ZGN Warszaa Praga-Południe Dozór geol.: tech. Artur Garoński Nadzór geologiczny: mgr Andrzej Kadłuboski System iercenia: Ręcznie Rzędna: 6.52 m n.p.,,0''wisły Skala 1 : 35 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot Opis litologiczny [m.p.p.t] [m] [m] Płyta chodnikoa Beton Nasyp niekontroloany (piasek + humus + gruz) Symbol gruntu Warsta geotechniczna Wilgotność Stan gruntu D L Holocen Glina ilasta, brązoa sasicl tpl Piasek drobny, żółty z domieszką pyłu piaszczystego FSa+saSi A Piasek średni, jasnobeżoy B 2.50 Piasek średni, jasnobeżoy 3.0 MSa C 0.60 CZWARTORZĘD 3.20 Piasek średni, jasnobeżoy B 4.30 Plejstocen Piasek średni, szary na pograniczu piasku drobnego Piasek średni, szary na pograniczu piasku drobnego E Piasek średni, szary na pograniczu piasku drobnego 5.0 D Piasek średni, szary na pograniczu piasku drobnego MSa/FSa E n Piasek średni, szary na pograniczu piasku drobnego C Rysunek ykonano programem "GeoStar" Kartę opracoał: mgr Andrzej Kadłuboski

20 Z.U.G.G. Andrzej Kadłuboski ul. Róna 10 m 14, Warszaa KARTA OTWORU GEOTECHNCZNEGO Profil numer 7 ZAŁ. NR 5.5 Miejscoość: Warszaa Gmina: Dzielnica Praga-Południe Poiat: m. st. Warszaa Wojeództo: Mazoieckie Obiekt: Modernizacja Obiektu przy ul. Rybnej 28 nestor: ZGN Warszaa Praga-Południe Dozór geol.: tech. Artur Garoński Nadzór geologiczny: mgr Andrzej Kadłuboski System iercenia: Ręcznie Rzędna: 6.64 m n.p.,,0''wisły Skala 1 : 35 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot Opis litologiczny [m.p.p.t] [m] [m] Nasyp niekontroloany (piasek + humus + gruz) Symbol gruntu Warsta geotechniczna Wilgotność Stan gruntu D L Holocen Piasek zailony, brązoy z domieszką pyłu piaszczystego clsa/sasi tpl Piasek drobny, żółty na pograniczu piasku średniego Piasek średni, żółty przearstiony piaskiem drobnym FSa/MSa A B 2.40 Piasek średni, żółty przearstiony piaskiem drobnym 3.0 MSa FSa C CZWARTORZĘD Plejstocen Piasek średni, żółty przearstiony piaskiem drobnym Piasek średni, żółty na pograniczu piasku drobnego Piasek średni, żółty na pograniczu piasku drobnego Piasek średni, żółty na pograniczu piasku drobnego B 5.0 D 0.35 MSa/FSa n Piasek średni, żółty na pograniczu piasku drobnego C Piasek średni, żółty na pograniczu piasku drobnego B Rysunek ykonano programem "GeoStar" Kartę opracoał: mgr Andrzej Kadłuboski

21 Andrzej Kadłauboski ul. Róna 10 m 14, Warszaa WYNK BADAŃ SONDĄ DYNAMCZNĄ DPL Profil numer 2 Zał.Nr: 6.1 Sonda Nr: Miejscoość: Warszaa Gmina: Dzielnica Praga-Południe Poiat: m. st. Warszaa Wojeództo: Mazoieckie Obiekt: Modernizacja Obiektu przy ul. Rybnej 28 nestor: ZGN Warszaa Praga-Południe Dozór geol.: tech. Artur Garoński Nadzór geologiczny: mgr Andrzej Kadłuboski System sondoania: Ręcznie Rzędna: 6.70 m n.p.,,0''wisły Skala 1 : 35 Data sondoania: Głębokość Profil Stopień zageszczenia nterpretacja zierciadła litologiczny ody Luźny Średnio zag. Zagęszczony N 10 N kor D /( L ) S [m.p.p.t] [m] lość udaró na 10 cm bicia sondy MSa+saSi FSa MSa+saSi FSa MSa FSa MSa+Gr+Co MSa+Gr+Co MSa+Gr+Co MSa+Gr+Co CZWARTORZĘD Stratygrafia Rysunek ykonano programem "GeoStar" Kartę opracoał: mgr Andrzej Kadłuboski

22 Z.U.G.G. Andrzej Kadłauboski ul. Róna 10 m 14, Warszaa WYNK BADAŃ SONDĄ DYNAMCZNĄ DPL Profil numer 7 Zał.Nr: 6.2 Sonda Nr: Miejscoość: Warszaa Gmina: Dzielnica Praga-Południe Poiat: m. st. Warszaa Wojeództo: Mazoieckie Obiekt: Modernizacja Obiektu przy ul. Rybnej 28 nestor: ZGN Warszaa Praga-Południe Dozór geol.: tech. Artur Garoński Nadzór geologiczny: mgr Andrzej Kadłuboski System sondoania: Ręcznie Rzędna: 6.64 m n.p.,,0''wisły Skala 1 : 35 Data sondoania: Głębokość Profil Stopień zageszczenia nterpretacja zierciadła litologiczny ody Luźny Średnio zag. Zagęszczony N 10 N kor D /( L ) S [m.p.p.t] [m] lość udaró na 10 cm bicia sondy clsa/sasi FSa/MSa MSa FSa MSa FSa MSa FSa MSa/FSa MSa/FSa MSa/FSa MSa/FSa MSa/FSa CZWARTORZĘD Stratygrafia Rysunek ykonano programem "GeoStar" Kartę opracoał: mgr Andrzej Kadłuboski
