1 ZAKŁAD ROBÓT GEOLOGICZNOWIERTNICZYCH BOLESŁAWIEC UL. GDAŃSKA 31 tel , tel. kom OPINIA GEOTECHNICZNA DLA USTALENIA GEOTECHNICZNYCH WARUNKÓW PODŁOŻA TERENU PROJEKTOWANEGO BOISKA WIELOFUNKCYJNEGO Lokalizacja: CZERNA, dz. nr 328 Gmina: Noogrodziec Poiat: bolesłaiecki Wojeództo: dolnośląskie Zleceniodaca: AMIBUD, Cezary Ilnicki, Pieńsk, ul. Śierczeskiego 84 Opracoał: Kieronik Zakładu: mgr Zbignie Curyło upr. geol. nr , V1192, III0462 Bolesłaiec, rzesień 2017 r.

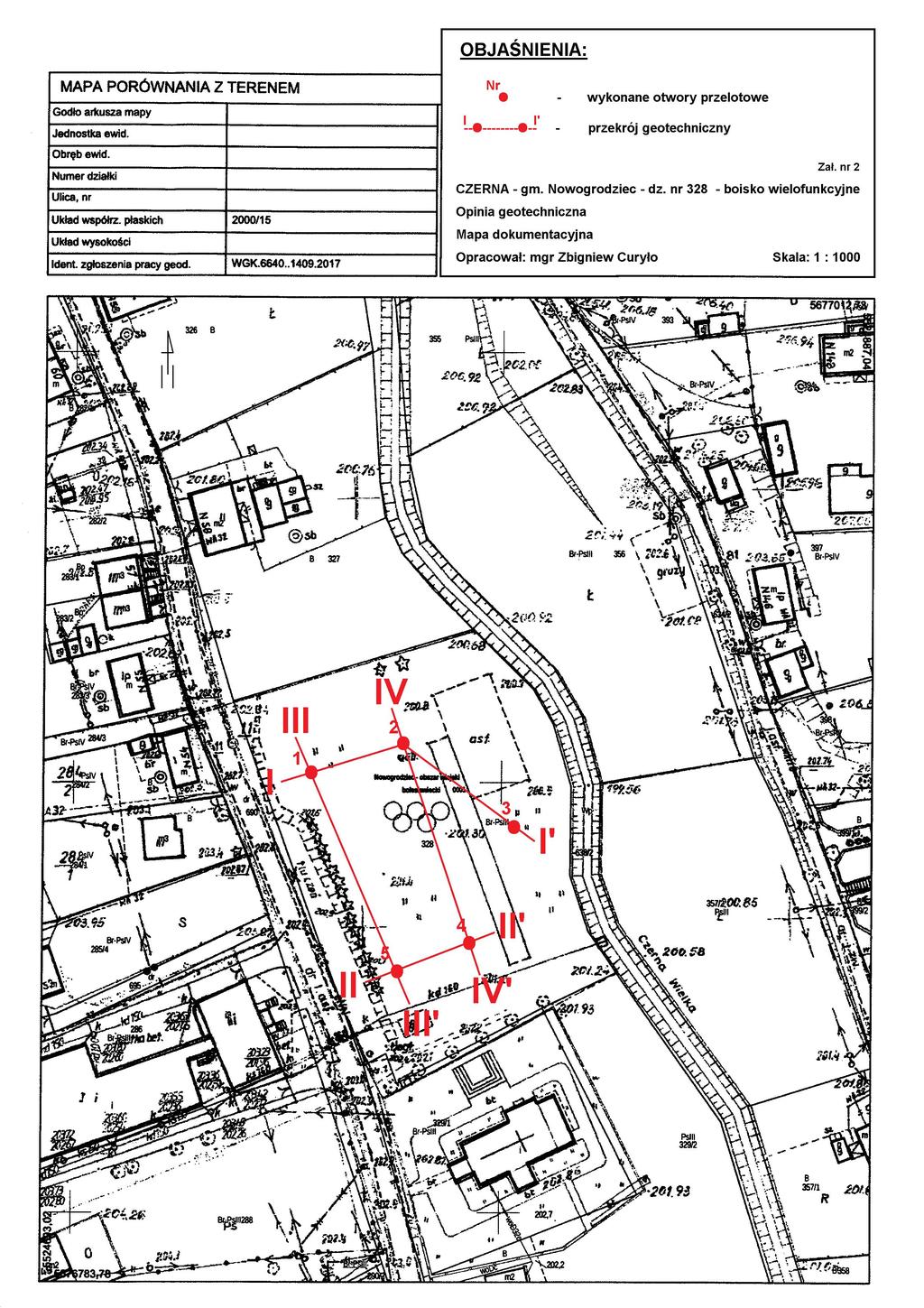

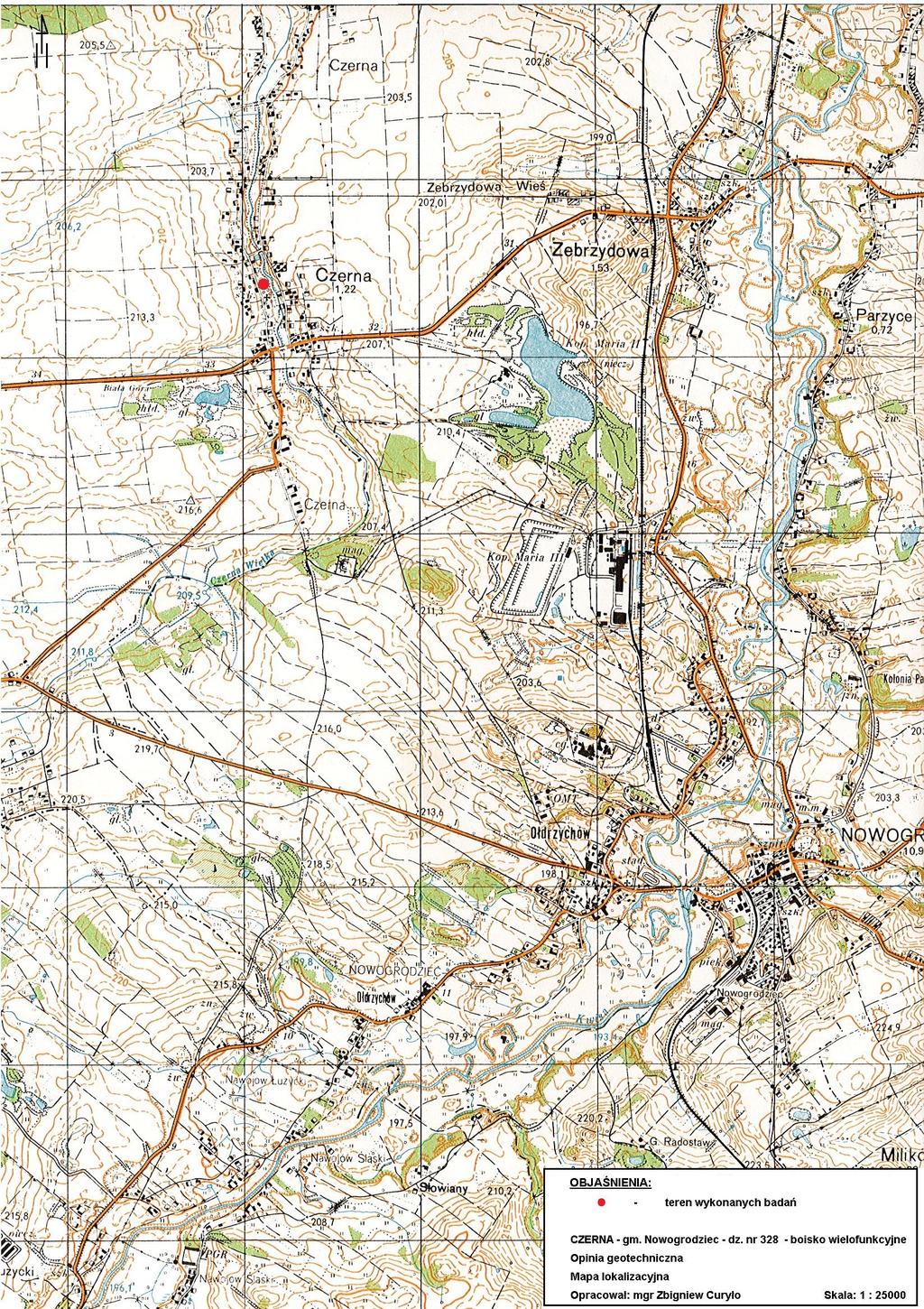

2 Opinia geotechniczna dla ustalenia geotechnicznych arunkó podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie I. SPIS TREŚCI 1. Wstęp 2. Położenie geograficzne 3. Budoa geologiczna 4. Warunki hydrogeologiczne 5. Warunki geotechniczne 6. Wnioski i zalecenia II. SPIS ZAŁĄCZNIKÓW Załącznik nr 1 Mapa lokalizacyjna skali 1 : Załącznik nr 2 Mapa dokumentacyjna skali 1 : 1000 Załącznik nr 3 Karty dokumentacyjne otoró szt. 5 Załącznik nr 4 Przekroje geotechniczne Załącznik nr 5 Legenda do przekrojó Załącznik nr 6 Objaśnienia symboli i znakó Załącznik nr 7 Karta ynikó badań sondą DPL [SD10] Zakład Robót GeologicznoWiertniczych Bolesłaiec, ul. Gdańska 31 2

3 1. WSTĘP Opinia geotechniczna dla ustalenia geotechnicznych arunkó podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie Niniejsza Opinia postała dla udokumentoania arunkó gruntooodnych podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, na dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie. Zakres ykonanych prac, tj. lokalizację, ilość i głębokość ykonanych ierceń ustalił Zleceniodaca Podstaa prana opracoania A/ Rozporządzenie Ministra Transportu, Budonicta i Gospodarki Morskiej z dn. 25 kietnia 2012 r. spraie ustalania geotechnicznych arunkó posadaiania obiektó budolanych /Dz.U / B/ Normy europejskie i państoe takie, jak: PNEN Eurokod 7. Projektoanie geotechniczne. Część 1. Zasady ogólne PNEN Eurokod 7. Projektoanie geotechniczne. Część 2: Rozpoznanie i badanie podłoża gruntoego PNEN ISO Badania geotechniczne. Oznaczanie i klasyfikacja gruntó. Część 1: Oznaczanie i opis PNEN ISO Badania geotechniczne. Oznaczanie i klasyfikacja gruntó. Część 2: Zasady klasyfikoania PN B Geotechnika. Badania poloe PN B Geotechnika. Dokumentoanie geotechniczne. Zasady ogólne PN B Geotechnika. Terminologia podstaoa, symbole i jednostki miar PN 86/B Grunty budolane. Określenia, symbole, podział i opis gruntó PN 81/B Grunty budolane. Posadoienie bezpośrednie budoli C/ art. 34 ust. 3 pkt. 4 ustay: Prao budolane D/ art. 3 ust. 7 ustay Prao geologiczne i górnicze E/ opracoanie Państoego Instytutu Techniki Budolanej Warszaa o nazie: Projektoanie geotechniczne g Eurokodu 7 yd. ITB Warszaa 2012 r. Podstaą formalnopraną do sporządzenia Opinii jest: program badań ustalony przez Projektanta. Zakład Robót GeologicznoWiertniczych Bolesłaiec, ul. Gdańska 31 3

4 Opinia geotechniczna dla ustalenia geotechnicznych arunkó podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie 1.2. Zakres ykonanych robót a/ Roboty terenoe W ramach robót terenoych do niniejszego opracoania ykonano pięć małośrednicoych otoró przelotoych do głębokości 3,0 m pod poierzchnię terenu o łącznym metrażu 15,0 mb ierceń przelotoych. Wykonany zakres prac tj. lokalizację, ilość i głębokość ykonanych ierceń ustalił Zleceniodaca. Dodatkoo ykonano jedno sondoanie udaroą sondą lekką DPL [SD10] dla określenia stopnia zagęszczenia sypkich gruntó podłoża. Rzędne poierzchni terenu miejscach ykonanych ierceń przyjęto na podstaie mapy sytuacyjno ysokościoej dostarczonej przez Zleceniodacę. b/ Badania laboratoryjne Badań laboratoryjnych gruntó nie ykonyano. c/ Wykorzystane materiały Literatura geologiczna dotycząca rejonu: Węgliniec Noogrodziec Bolesłaiec Mapa GeologicznoInżynierska Polski skali 1 : Szczegółoa Mapa Geologiczna Sudetó skali 1 : ark. Wykroty Normy i instrukcje geotechniczne. 2. POŁOŻENIE GEOGRAFICZNE Obszar ykonyanych robót i badań geotechnicznych pod zględem administracyjnym należy do ojeództa dolnośląskiego, a ystępuje jego zachodniej części, gminie Noogrodziec, poiecie bolesłaieckim. Omaiany teren badań obejmujący boisko iejskie znajduje się środkoej części miejscoości Czerna, na działce gruntoej nr 328. Pod zględem geomorfologicznym omaiany teren ystępuje najbardziej skrajnie zachodniej części Niecki Północnosudeckiej. Zakład Robót GeologicznoWiertniczych Bolesłaiec, ul. Gdańska 31 4

5 Opinia geotechniczna dla ustalenia geotechnicznych arunkó podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie Natomiast pod zględem geograficznym g podziału Kondrackiego teren ykonanych badań należy do podproincji: Niziny SaskoŁużyckie /317/, ystępuje obrębie makroregionu Niziny ŚląskoŁużyckiej /317.7/ a przynależy do mezoregionu Boró Dolnośląskich /317.74/. Dokumentoany teren podlegał przeszłości różnym robotom ziemnym i denielacji, jest sztucznie zmieniony antropogenicznymi nasypami niebudolanymi i znosi się na ysokość ok. 201,0 201,5 m n. p. m. Położenie terenu dokumentoanego przedstaia mapa lokalizacyjna zał. nr 1, a usytuoanie ykonanych badań zaiera mapa dokumentacyjna załącznik graficzny nr 2 do opracoania. 3. BUDOWA GEOLOGICZNA Budoa geologiczna podłoża dokumentoanego obszaru została rozpoznana za pomocą pięciu otoró przelotoych ykonanych do głębokości 3,0 m p. p. t. lokalizacji skazanej przez Zleceniodacę. Wykonanymi ierceniami ustalono, że podłoże geologiczne omaianym rejonie ma raczej prosty styl budoy głębnej. W podłożu bezpośrednim rozpoznano arstę humusu o miąższości ok. 0,3 0,4 m, pod którą ystępują grunty antropogeniczne arsty nasypoej o składzie piaszczystopylastogliniastożużlookamienistym i zmiennej miąższości, rzędu: 0,3 0,5 m stierdzonej miejscach ykonanych ierceń, choć nie można ykluczyć, że lokalnie szczególnie rejonach proadzonych przekopó arsta nasypoa może mieć miąższość naet przekraczającą 1,0 m. Występujące pod nasypami osady rodzime reprezentują całości rzeczne osady czartorzędu. Rozpoznano następujący rozkład osadó podłożu: A/ e schodniej i południoej części dokumentoanego terenu, profilach otoró nr 3 i 5 do głębokości ok. 1,0 1,5 m p. p. t. stierdzono holoceńskie osady madoe postaci glin i glin piaszczystych ze żirem i humusem bary brązoej do Zakład Robót GeologicznoWiertniczych Bolesłaiec, ul. Gdańska 31 5

6 Opinia geotechniczna dla ustalenia geotechnicznych arunkó podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie ciemnoszarej. Są to osady zastoiskoe rzeki Czerna Wielka, której koryto ystępuje przy schodniej granicy dokumentoanego terenu. Nie można ykluczyć, że rónież innych rejonach dokumentoanego terenu, których ierceń nie proadzono osady te ystąpią naet do iększej głębokości; B/ poniżej z kolei, tj. profilach otoró nr: 1 2 i 4 bezpośrednio pod nasypami od głębokości ok. 0,5 1,0 m p. p. t. zaś profilach otoró 3 i 5 pod glinami madoymi od głębokości ok. 1,0 1,5 m p. p. t. mamy już do czynienia z piaskami grubymi ze żirem i otoczakami lokalnie zaglinionymi lub z laminami gliny bary jasnoszarej, szarożółtej, szarej, czeronobrązoej do ciemnobrązoej, których spągu obecnymi ierceniami proadzonymi do głębokości 3,0 m p. p. t. nie przeiercono. Ogólny obraz budoy geologicznej podłoża przedstaiono na przekrojach geotechnicznych, które stanoią załącznik nr 4 do niniejszego opracoania. 4. WARUNKI HYDROGEOLOGICZNE W podłożu gruntoym omaianego terenu badań naiercono ody gruntoe pierszej czartorzędoej arsty odonośnej o lustrze sobodnym na głębokości ok. 1,5 1,6 m pod poierzchnią terenu, tj. na poziomie ok. 199,3 199,7 m n. p. m. Obecne stany ód gruntoych należy traktoać jako stany średnie i należy zakładać, że przy ysokich stanach ód gruntoych dokumentoanym rejonie ich lustro może się podnieść o ok. 1,0 1,5 m podchodząc naet bezpośrednio pod poierzchnię terenu. Podczas obecnych prac terenoych ystąpiły rónież drobne przejay ód gruntoych typu: ody zaieszone i sączenia śródarstoe ód obrębie arsty humusu i nasypó niebudolanych o spoistym składzie na głębokościach ok. 0,3 0,5 m p. p. t. Sypkie grunty podłoża mają dobre łaściości filtracyjne a ich spółczynniki filtracji można oszacoać na ok.: k = 0, ,00051 m/s = 0,42 1,84 m/h = 10,1 44,2 m/d. Zakład Robót GeologicznoWiertniczych Bolesłaiec, ul. Gdańska 31 6

7 Opinia geotechniczna dla ustalenia geotechnicznych arunkó podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie 5. WARUNKI GEOTECHNICZNE W dokumentoanym obszarze podłoże gruntoe charakteryzuje się nieielką tylko niejednorodnością geotechniczną, rozpoznanym profilu do głębokości 3,0 m pod poierzchnię terenu ystępują boiem grunty nasypoe oraz rodzime grunty mineralne: spoiste i sypkie. Grunty podłoża rozdzielono trzy arsty geotechniczne o następującej charakterystyce: Warsta N obejmuje poziom antropogenicznych nasypó niebudolanych o składzie piaszczystopylastogliniastożużlookamienistym stierdzony praktycznie całym dokumentoanym terenie do głębokości ok. 0,5 1,0 m pod poierzchnię terenu. Są to grunty o bardzo zmiennym składzie i niskiej konsolidacji, stanoią słabonośne i nienośne podłoże budolane. Mają też półprzepuszczalny do słabo przepuszczalnego charakter, okresach mokrych: poopadoych i poroztopoych zaierają znaczne ilości ody ziązanej objaiającej się formie sączeń śródarstoych oraz ód typu zaieszonego. Warsta C 2 to soczeki gliny i gliny piaszczystej z domieszką żiru oraz frakcji organicznej stierdzone obecnie profilach otoró nr 3 i 5 do głębokości ok. 1,0 1,5 m p. p. t. Nie można ykluczyć, że rónież innych rejonach dokumentoanego terenu, których ierceń nie proadzono osady te ystąpią naet do iększej głębokości. Są to grunty stanie plastycznym, przyjęto dla nich na podstaie obseracji makroskopoych tj. ałeczkoań średni stopień plastyczności ysokości IL = 0,40. Stanoią słabo nośne podłoże budolane. Grunty tej arsty stanoią przy tym podłoże słabo przepuszczalne, na ich poierzchni okresoo stagnują ody zaieszone. Warsta jej skład chodzą średnio zagęszczone piaski grube z domieszką żiru i otoczakó lokalnie zaglinione do gliniastych. Stierdzone zostały profilach otoró nr: 1 2 i 4 bezpośrednio pod nasypami arsty N od głębokości ok. 0,5 1,0 m p. p. t. oraz profilach otoró 3 i 5 pod glinami madoymi arsty C 2 od głębokości ok. 1,0 1,5 m p. p. t. Ich średni stopień zagęszczenia określono na podstaie obecnie ykonanego sondoania udaroą sondą lekką DPL [SD10] na Zakład Robót GeologicznoWiertniczych Bolesłaiec, ul. Gdańska 31 7

8 Opinia geotechniczna dla ustalenia geotechnicznych arunkó podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie ID = 0,58. Stanoią przepuszczalne, nośne podłoże budolane, należy jednak pamiętać, że już od głębokości ok. 1,5 m p. p. t. /a przy ysokich stanach ód rejonie naet już ok. 0,2 0,5 m p. p. t./ mają one naodniony charakter. Obecnymi ierceniami proadzonymi do głębokości 3,0 m p. p. t. ich spągu nie stierdzono. Ogólny obraz zalegania arst geotechnicznych podłożu gruntoym dokumentoanego terenu przedstaiono na przekrojach geotechnicznych, które stanoią załącznik graficzny nr 4 do niniejszego opracoania. Parametry geotechniczne gruntó podłoża zestaiono załączniku graficznym nr 5 do opracoania, tj. legendzie do przekrojó. 6. WNIOSKI I ZALECANIA 6.1. Zadanie geotechniczne roziązano przy pomocy pięciu otoró przelotoych ykonanych do głębokości 3,0 m p. p. t. oraz jednego sondoania udaroą sondą lekką DPL [SD10] dla określenia stopnia zagęszczenia sypkich gruntó podłoża Podłoże gruntoe dokumentoanego obszaru jest zbudoane z gruntó nasypoych oraz rodzimych gruntó mineralnych: spoistych i sypkich, które rozdzielono trzy arsty geotechniczne, a mianoicie: arsta N słabonośne i nienośne nasypy niebudolane arsta C 2 plastyczne gliny i gliny piaszczyste ze żirem i humusem o IL = 0,40 arsta średnio zagęszczone piaski grube ze żirem i otoczakami o ID = 0, Warsta N antropogenicznych nasypó niebudolanych o grubości ok. 0,5 1,0 m i zmiennym składzie piaszczystopylastogliniastożużlookamienistym ma słabonośny do nienośnego charakter Rónież soczeki gliny i gliny piaszczystej z domieszką żiru oraz frakcji organicznej arsty C 2 stierdzone obecnie profilach otoró nr 3 i 5 do głębokości ok. 1,0 1,5 m p. p. t. należy traktoać jako grunty słabo nośne. Zakład Robót GeologicznoWiertniczych Bolesłaiec, ul. Gdańska 31 8

9 Opinia geotechniczna dla ustalenia geotechnicznych arunkó podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie 6.5. W podłożu gruntoym omaianego terenu badań naiercono ody gruntoe pierszej czartorzędoej arsty odonośnej o lustrze sobodnym na głębokości ok. 1,5 1,6 m pod poierzchnią terenu, tj. na poziomie ok. 199,3 199,7 m n. p. m Obecne stany ód gruntoych należy traktoać jako stany średnie i należy zakładać, że przy ysokich stanach ód gruntoych rejonie ich lustro może się podnieść o ok. 1,0 1,5 m podchodząc naet bezpośrednio pod poierzchnię Podczas obecnych prac terenoych ystąpiły rónież drobne przejay ód gruntoych typu: ody zaieszone i sączenia śródarstoe ód obrębie arsty humusu i nasypó niebudolanych o spoistym składzie na głębokościach ok. 0,3 0,5 m p. p. t Wody gruntoe należy podejrzeać o agresyne łaściości zględem betonu i żelbetonu, dlatego poinno się przeidyać zabezpieczenia antykorozyjne Sypkie grunty podłoża mają dobre łaściości filtracyjne a ich spółczynniki filtracji można oszacoać na ok.: k = 0, ,00051 m/s = 0,42 1,84 m/h = 10,1 44,2 m/d Należy pamiętać, że głębokość przemarzania gruntó ynosi tym rejonie ok. 0,8 1,0 m pod poierzchnię terenu Zraca się rónież uagę na fakt, że otartych ykopach budolanych grunty sypkie ulegają penemu odprężeniu, co skutkuje zmniejszeniem ich zagęszczenia ykopie stosunku do ynikó osiąganych z poierzchni Grunty spoiste arsty C 2 oraz nasypy niebudolane arsty N, których skład jest też lokalnie spoisty stanoią podłoże słabo przepuszczalne do nieprzepuszczalnego i okresach mokrych: poopadoych i poroztopoych zaierają znaczne ilości ody ziązanej objaiającej się formie sączeń śródarstoych zaś na ich poierzchni okresoo stagnują ody zaieszone. Zakład Robót GeologicznoWiertniczych Bolesłaiec, ul. Gdańska 31 9

10 Opinia geotechniczna dla ustalenia geotechnicznych arunkó podłoża terenu projektoanego boiska ielofunkcyjnego m. Czerna, dz. nr 328, gm. Noogrodziec, po. bolesłaiecki, oj. dolnośląskie Z punktu idzenia Rozporządzenia Ministra Transportu, Budonicta i Gospodarki Morskiej z dn. 25 kietnia 2012 r. spraie ustalania geotechnicznych arunkó posadaiania obiektó budolanych /Dz.U / omaianym rejonie mamy do czynienia z prostymi arunkami gruntoymi poniżej spągu zalegania gruntó nasypoych arsty N i spoistych arsty C Z punktu idzenia cytoanego poyżej Rozporządzenia MTBiGM z 25 kietnia 2012 r. projektoany obiekt proponuje się zaliczyć do pierszej kategorii geotechnicznej, przy czym ostateczną decyzję może podjąć tylko Projektant obiektu Parametry do obliczeń można przyjąć na podstaie artości parametró zapisanych legendzie do przekrojó patrz: załącznik nr 5 przy czym należy pamiętać, że są to zgodnie z Eurokodem 7 artości yproadzone parametru. Dla uzyskania artości charakterystycznej parametru należy zastosoać spółczynnik korekcyjny /zany normie PN81/B03020 spółczynnikiem materiałoym/ ynoszącym zazyczaj m = 0,9, który zgodnie z Eurokodem 7 zastosoać może jednak tylko Projektant. Dodatkoo dla uzyskania artości obliczenioej parametru należy zastosoać jeszcze spółczynniki częścioe, co rónież leży gestii Projektującego. Zakład Robót GeologicznoWiertniczych Bolesłaiec, ul. Gdańska 31 10

11

12

13 Załącznik nr 3.1 KARTA DOKUMENTACYJNA OTWORU Temat: CZERNA gm. Noogrodziec dz. nr 328 boisko ielofunkcyjne Głęb. /m/ Stratygrafia Poz. ody Profil litol. Rodzaj gruntu i bara Numer otoru: 1.. Rzędna terenu: 201,0 m n. p. m. Wilgo tność Ilość ałecz. Stan gruntu Numer arsty 0.o H Humus ln 0.3 NN Nasyp piaszczystopylasty, brązoy ln/ N 1.o 2.o C Z W A R T O R Z Ę D 1.50 Pr+Ż+ KO Pr+Ż Pr+Ż 0.7 Piasek gruby ze żirem i otoczakami, szarożółty 1.5 Piasek gruby ze żirem, czeronobrązoy 2.o Piasek gruby ze żirem, ciemnobrązoy n n 3.o Uagi: 3.o Opracoał: mgr Zbignie Curyło

14 Załącznik nr 3.2 KARTA DOKUMENTACYJNA OTWORU Temat: CZERNA gm. Noogrodziec dz. nr 328 boisko ielofunkcyjne Głęb. /m/ Stratygrafia Poz. ody Profil litol. Rodzaj gruntu i bara Numer otoru: 2.. Rzędna terenu: 200,9 m n. p. m. Wilgo tność Ilość ałecz. Stan gruntu Numer arsty 0.o 0.40 ~~~~~ H Humus 0.4 ln 1.o 2.o C Z W A R T O R Z Ę D 1.60 NN Pr+Ż+ KO//G Pr+Ż Nasyp piaszczystogliniastożiroy, brązoy 0.7 Piasek gruby ze żirem i otoczakami przearst. gliną, ciemnobrązoy 1.5 Piasek gruby ze żirem, jasnoszary /m n ln/ N 3.o Uagi: 3.o Opracoał: mgr Zbignie Curyło

15 Załącznik nr 3.3 KARTA DOKUMENTACYJNA OTWORU Temat: CZERNA gm. Noogrodziec dz. nr 328 boisko ielofunkcyjne Głęb. /m/ Stratygrafia Poz. ody Profil litol. Rodzaj gruntu i bara Numer otoru: 3.. Rzędna terenu: 201,3 m n. p. m. Wilgo tność Ilość ałecz. Stan gruntu Numer arsty 0.o 1.o 2.o C Z W A R T O R Z Ę D 0.30 ~~~~~ 1.60 H NN Gp+Ż+ H Pr+Ż+ KO Pr+Ż Humus 0.4 Nasyp gliniastopiaszczystożużloy, c.sz. 0.7 Glina piaszczysta ze żirem i humusem, ciemnoszary 1.3 Piasek gruby ze żirem i otoczakami, jasnoszary 2.o Piasek gruby ze żirem, jasnoszary n n 6x7 ln pl pl/mpl N C 2 3.o Uagi: 3.o Opracoał: mgr Zbignie Curyło

16 Załącznik nr 3.4 KARTA DOKUMENTACYJNA OTWORU Temat: CZERNA gm. Noogrodziec dz. nr 328 boisko ielofunkcyjne Głęb. /m/ Stratygrafia Poz. ody Profil litol. Rodzaj gruntu i bara Numer otoru: 4.. Rzędna terenu: 201,2 m n. p. m. Wilgo tność Ilość ałecz. Stan gruntu Numer arsty 0.o NN Nasyp piaszczystokamienistożużloy, czarny ln N 1.o 2.o C Z W A R T O R Z Ę D 1.50 Pr Pr+Ż+ KO 0.5 Piasek gruby, szary 1.5 Piasek gruby ze żirem i otoczakami, jasnoszary n 3.o Uagi: 3.o Opracoał: mgr Zbignie Curyło

17 Załącznik nr 3.5 KARTA DOKUMENTACYJNA OTWORU Temat: CZERNA gm. Noogrodziec dz. nr 328 boisko ielofunkcyjne Głęb. /m/ Stratygrafia Poz. ody Profil litol. Rodzaj gruntu i bara Numer otoru: 5.. Rzędna terenu: 201,1 m n. p. m. Wilgo tność Ilość ałecz. Stan gruntu Numer arsty 0.o 0.30 ~~~~~ H Humus, ciemnobrązoy 0.3 ln G Glina, brązoa 4x4 pl N 1.o 2.o C Z W A R T O R Z Ę D 1.60 Pr+Ż+ KO Pr zagl/ Pg Pr+Ż 0.9 Piasek gruby ze żirem i otoczakami, szarożółty 1.6 Piasek gruby zagliniony na granicy piasku gliniastego, jasnobrązoy laminoany jasnoszarym 2.o Piasek gruby ze żirem, czeronobrązoy /m n n 3.o Uagi: 3.o Opracoał: mgr Zbignie Curyło

18

19 Zał. nr 5 LEGENDA DO PRZEKROJÓW TEMAT: CZERNA gm. Noogrodziec dz. nr 328 boisko ielofunkcyjne OBJAŚNIENIA GEOLOGICZNE PARAMETRY GEOTECHNICZNE x n artość yproadzona Wartość ustalona metodą A 1 Wartość z literatury i norm g sondoań DPL i badań laboratoryjnych Opis litologicznogenetyczno stratygraficzny Humus Nasypy niebudolane Numer arsty geotechnicznej Symbol gruntu PN86/B02480 Symbol geologicznej konsolidacji gruntu Stan gruntu Stopień zagęszczenia I D /D r/ Stopień plastyczności Wilgotność naturalna Gęstość objętościoa Spójność efektyna Efektyny kąt tarcia enętrznego I L n c Moduł ściśliości pierotnej M o Moduł pierotnego odkształcenia % T/m 3 kpa O MPa MPa N NN Grunty słabonośne i nienośne nieprzydatne do posadoień bezpośrednich E o Utory rzeczne czartorzędu C2 Gp+Ż+H, G C I 2 Pr zagl/pg, Pr+Ż+KO//G Pr+Ż+KO % Opracoał: mgr Zbignie Curyło upr. geol. nr
